 Чертеж и наглядное изображение детали имеют различные линии. Одни из них изображают реально существующие поверхности – видимые и невидимые контуры. Другие линии показывают размеры предмета, плоскости симметрии и т. п.; их нельзя увидеть на детали, так как это условные линии, которые не показывают реальных очертаний предмета. Очевидно, что условные линии должны по начертанию отличаться от линий, изображающих контуры детали.

Сплошная толстая основная линия. Для изображения видимых контуров предметов применяется линия, называемая сплошной толстой основной. Толщина этой линии, обозначаемая латинской буквой s, установлена стандартом в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения. Выбранная толщина s линии должна быть одинаковой для всех изображений на данном чертеже.

Такой линией обведено изображение видимых очертаний предмета на рис.

Штриховая линия.

Для невидимых очертаний предмета применяют линию, которую называют штриховой. На рис. такой линией показано невидимое на данном изображении отверстие, находящееся внутри детали. Штриховая линия состоит из штрихов (черточек) одинаковой длины. Их длина установлена стандартом в пределах от 2 до 8 мм (для ученических чертежей рекомендуется 4 мм). Длина всех штрихов в линии должна быть приблизительно одинаковой. Расстояние между штрихами должно составлять от 1 до 2 мм и быть приблизительно одинаковым в линии. Толщина штрихов зависит от выбранной толщины сплошной толстой основной линии и должна составлять от s/2 до s/3. Это означает, что толщина штриховой линии в 2-3 раза тоньше основной. Штриховые линии должны начинаться и заканчиваться штрихами. Неверно называть штриховую линию пунктирной. Раньше ее чертили в виде точек. По-немецки пункт означает точка, отсюда и название пунктирная. Теперь это название не соответствует характеру линии.

Штрихпунктирная тонкая линия. Для проведения осевых, а также центровых линий, указывающих центры окружностей и дуг, используют линию, называемую штрихпунктирной тонкой, которая состоит из длинных тонких штрихов и точек между ними. Длина штрихов от 5 до 30 мм, расстояние между ними от 3 до 5 мм (для учебных чертежей длину штрихов рекомендуют 20 мм). Толщину штрихпунктирной линии берут от s/2 до s/3.

 Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой. Положение центра окружности определяется пересечением штрихов.

Вычерчивание деталей надо начинать с проведения осевых и центровых линий, являющихся основой чертежа. С их помощью удобно строить симметричные изображения, откладывая от этих линий размеры, по которым вычерчивают контуры предмета.

Штрихпунктирная с двумя точками тонкая линия показывает линии сгиба на развертках и крайние положения подвижных предметов. Длина штрихов от 5 до 30 мм, расстояние между ними от 4 до 6 мм.

Сплошная тонкая линия. Кроме перечисленных выше линий, на рис. помечены надписями размерные и выносные линии. Выносные линии служат для связи между изображением и размерными линиями, проведенными вне контура. Для размерных и выносных применяют линию, называемую сплошной тонкой, толщина которой должна находиться в пределах от s/3 до s/2.

Выносные линии должны выходить за концы стрелок размерной линии примерно на 1-5 мм.

Сплошные тонкие линии применяют также для штриховки в сечениях.

zhannet.jimdo.com

правила оформления чертежа (формат, рамка, основная надпись,)?

Чертежи выполняют на листах определённых раз­меров, установленных ГОСТом. Это облегчает их хране­ние, создаёт другие удобства.
Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) .
Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внеш­ней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.
Формат с размерами сторон 841×1189 мм, площадь которого равна 1м2, и другие форматы, полученные их последовательным делением на две равные части парал­лельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4 (рис. 1), его размеры 210×297 мм. Чаще всего вы в учебной практике будете пользоваться именно фор­матом А4. При необходимости допускается применять формат А5 с размерами сторон 148×210 мм.
Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297×420 мм.
Ниже приведены обозначения и размеры основных форматов.
Обозначение формата Размер сторон формата» мм
АО 841×1189
А1 841×594
А2 420×594
A3 420×297
А4 210×297
Кроме основных, допускается применение допол­нительных форматов. Они получаются увеличением ко­ротких сторон основных форматов на величину, кратную размерам формата А4.

На чертежах помещают основную надпись, содер­жащую сведения об изображённом изделии.
На чертежах в правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанав­ливает стандарт, На учебных школьных чертежах основ­ную надпись выполняют в виде прямоугольника со сто­ронами 22×145 мм (рис. 2а) . Образец заполненной ос­новной надписи показан на рис 2б

Производственные чертежи, выполняемые на лис­тах формата А4, располагают только вертикально, а ос­новную надпись на них — только вдоль короткой сторо­ны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.
В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).

otvet.mail.ru

Формат, рамка и основная надпись чертежа – Тема Линии чертежа – Уроки черчения – Каталог статей

Формат.

Чертежи нельзя выполнять на бумаге произвольных размеров.

Для того чтобы их удобно было хранить и экономно расходовать при этом бумагу, стандартом ЕСКД установлены определенные форматы листов чертежей. Форматы листов определяются размерами внешней рамки всех конструкторских документов.

В школе вы будете пользоваться в основном форматом, размеры сторон которого 297 х 210 (мм) (рис. 21). Его условно обозначают двумя цифрами (11).

Рамка.

Каждый чертеж должен иметь рамку, которая ограничивает его поле (рис. 21). На чертежах рамку проводят сверху справа и снизу на расстоянии 5 мм от края бумаги, с левой стороны — на расстоянии 20 мм от края. Эту полоску оставляют для подшивки чертежей в альбом

Основная надпись чертежа. В правом нижнем углу чертежа, как показано на рис. 21, вычерчивают прямоугольник со сторонами 22X 140 (мм) (рис. 22, а). Этот прямоугольник с содержащимися в нем необходимыми данными называется основной надписью. Образец заполненной надписи показан на рис. 22, б

В основной надписи указывают название изображенной детали, материал, из которого она сделана, масштаб Например, из основной надписи на рис 22 вы узнаете, что на чертеже приведена деталь, называемая «прокладка» (чертеж на рис. 22. б не показан). Прокладка сделана из резины Изображение выполнено в масштабе 1:1 (один к одному), т. е. в натуральную величину.

В основной надписи указывают также, кто чертил, кто проверил чертеж, когда выполнена работа (дата), название школы, класс и номер чертежа (рис. 22, б, номер чертежа 3).

Каждая графа надписи имеет определенные размеры. Размеры основной надписи и ее граф даны на рис. 22, а.

На учебных чертежах основную надпись можно наносить как вдоль длинной, так и вдоль короткой стороны листа. Но на технических чертежах, выполняемых на формате 11, ГОСТ рекомендует наносить ее только вдоль короткой стороны. На чертежах всех других форматов основную надпись можно наносить и вдоль длинной и вдоль короткой стороны.

Рамку и графы основной надписи вычерчивают сплошной линией толщиной от s до s/3.

Подготовка чертежного листа.

Накалывают лист на чертежную доску. Для этого прикрепляют его одной кнопкой, например в правом верхнем углу Затем на доску кладут рейсшину и придают листу такое положение, при котором верхний край и линейка рейсшины становятся параллельны друг другу, как показано на рис. 23. Прижав рукой лист к доске, можно прикрепить кнопками остальные углы.

После этого очерчивают границы листа, например формата 11, чертят рамку и графы основной надписи.

Обрезают лишние части бумаги после того, как выполнен чертеж.

kuza.my1.ru

3. Глава 2. Оформление чертежей



По изображениям предмета на чертеже судят о его величине и величине его отдельных частей. Основанием для этого служат размерные числа, независимо от того, в каком масштабе и с какой точностью

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307—68.

Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рис. 7).

Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной (рис. 8). Размерные линии ограничивают стрелки (рис. 9). В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рис. 10). Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.

Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 11.

Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1…5 мм (рис. 12).

Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями — 7 мм.

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рис. 13).

При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рис. 14, а, а угловые размеры — как показано на рис. 14, б. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рис. 15).

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и впи-

Рис. 14

Рис. 15

Рис. 16

Рис. 17

сать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 16.

С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Рис. 22

Рис. 23

Рис. 24

знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

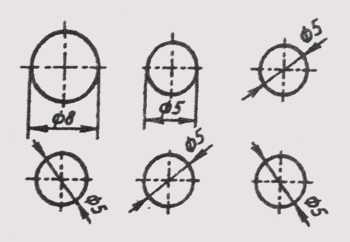

Перед размерным числом диаметра наносится знак 0 (рис. 17). Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис. 18.

Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. 19). Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется распо-

Рис. 25

лагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. 20). В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. 21). Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. 22). Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.

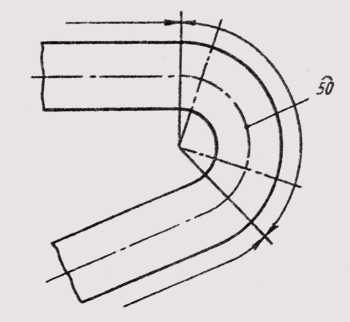

Знак дуги наносится над размерным числом (рис. 23). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.

Для простановки размеров квадрата применяют соответствующий знак D, высота которого равна ⁷/10 высоты размерного числа (рис. 24, а). При ином расположении квадрата наносят размеры его сторон (рис. 24, б). Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию.

Знак конусности поверхности наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 25, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. k = D — dll, где D — диаметр большого сечения; d — диаметр меньшего сечения; l — расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис. 25, б).

Знак уклона прямой указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. 26, а). Знак уклона располагается

Рис. 26

Рис. 27

Рис. 28

так, чтобы острый угол его был направлен в сторону уклона прямой (рис. 26, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.

Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера». Надпись на чертеже выполняется по типу «Сфера диаметр 17» или «Сфера R10» (рис. 27).

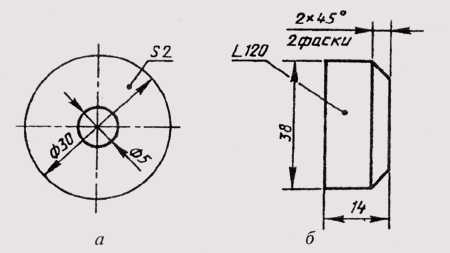

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу s2 и располагается на полке линии-выноски (рис. 28, а). Длину предмета указывают буквой / (рис. 28, б).

Фаски на чертежах наносят двумя линейными размерами (рис. 29, а) или одним линейным и одним угловым (рис. 29, б). В том случае, если

Рис. 29

угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45» (рис. 29, в).



lib.qrz.ru

Вопрос по черчению. Как оформлять рамку на чертеже?

посмотри ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖА (ФОРМАТ, РАМКА, ОСНОВНАЯ НАДПИСЬ НА ЧЕРТЕЖАХ)
Чертежи выполняют на листах определённых раз­меров, установленных ГОСТом. Это облегчает их хране­ние, создаёт другие удобства.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) .

Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внеш­ней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

Формат с размерами сторон 841×1189 мм, площадь которого равна 1м2, и другие форматы, полученные их последовательным делением на две равные части парал­лельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4 (рис. 1), его размеры 210×297 мм. Чаще всего вы в учебной практике будете пользоваться именно фор­матом А4. При необходимости допускается применять формат А5 с размерами сторон 148×210 мм.

Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297×420 мм.

Ниже приведены обозначения и размеры основных форматов.

Обозначение формата Размер сторон формата» мм

АО 841×1189

А1 841×594

А2 420×594

A3 420×297

А4 210×297

Кроме основных, допускается применение допол­нительных форматов. Они получаются увеличением ко­ротких сторон основных форматов на величину, кратную размерам формата А4.

На чертежах помещают основную надпись, содер­жащую сведения об изображённом изделии.

На чертежах в правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанав­ливает стандарт, На учебных школьных чертежах основ­ную надпись выполняют в виде прямоугольника со сто­ронами 22×145 мм (рис. 2а) . Образец заполненной ос­новной надписи показан на рис 2б

Производственные чертежи, выполняемые на лис­тах формата А4, располагают только вертикально, а ос­новную надпись на них — только вдоль короткой сторо­ны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.

В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).

otvet.mail.ru

Помогите решить тест по черчению

Тесты по черчению
1. Какой формат принят за единицу измерения других форматов?
а) А0 б) А3 в) А2 г) А4

2. Где на листе формата А3 принято размещать основную надпись?
а) в левом нижнем углу
б) в правом нижнем углу
в) в правом верхнем углу
г) в левом верхнем углу
3. Каким карандашом нужно обводить рамку чертежа и основную надпись?
а.) М б) Т в.) 2Т г) ТМ

4. Рамку основной надписи на чертеже выполняют
а) тонкой линией
б) основной толстой линией
в) любой линией
г) штриховой линией
5. Шрифты чертежные бывают:
а) прописной и строчный
б) прямой и наклонный
в) обычный и декоративный
г) печатный и курсив
6. Чему равен угол наклона чертежного шрифта?
а) 15º б) 35º в) 55º г) 75º

7. Выберите знак диаметра окружности:
а) R б) Ø в) S г) 
8. Относительно толщины какой линии задаются толщины всех других линий чертежа:
а) основной сплошной толстой.
б) сплошной тонкой
в) штриховой
г) волнистой
9. К прерывистым линиям чертежа относятся :
а) тонкая линия
б) штриховая линия
в) линия обрыва
г) волнистая линия
10. Толщина штриховой линии равна
а) S/2
б) S/3
в) S/5
г) S)4
11. Толщина сплошной основной линии
а) 0,6 мм
б)0,6…1,5 мм
в)1,8 мм
г) 0,4 мм
12. Назначение штрихпунктирной линии с одной точкой
а) линия видимого контура
б) осевая
в) линия сгиба
г) выносная
13. На чертеже невидимый контур детали изображается
а) штриховой линией
б) сплошной толстой основной линией
в) сплошной тонкой линией
г) штрихпунктирной линией
14. Как называется линия видимого контура?
а) штриховая линия
б) сплошная толстая основная линия
в) сплошная тонкая линия
г) штрихпунктирная линия

15. Каково назначение сплошной тонкой линии?
а) изображать линии невидимого контура
б) проводить выносные и размерные линии
в) изображать линии видимого контура
г) показывать линию разреза
16. Масштабом называется
а) расстояние между двумя точками на плоскости
б) пропорциональное соотношение натуральных размеров предмета и его размеров на чертеже
в) отношение величин отрезков на чертеже
г) натуральный размер предмета на чертеже

17. Какой размер формата А3?
а) 210*297,
б) 420*594,
в) 594*841
г) 297*420.

18. Масштаб 1:1 это масштаб:
а) масштаб увеличения
б) масштаб уменьшения
в) масштаб натуральной величины.
г) масштаб без искажения

19. Если проецирующие лучи исходят из одной точки это:
а) прямоугольное проецирование
б) центральное проецирование
в) косоугольное проецирование
г) параллельное проецирование

20. Какой способ проецирование считается основным?
а) прямоугольное проецирование
б) центральное проецирование
в) косоугольное проецирование
г) параллельное проецирование
21. Какой вид считается главным?
а) вид сбоку
б) вид сверху
в) вид спереди
г) вид слева
22. На каком виде чертится профильный разрез?
а) на виде спереди
б) на виде сверху
в) на виде сбоку
г) на виде снизу
23. Какой линией обводится сечение?
а) основной сплошной толстой
б) тонкой сплошной
в) разомкнутой утолщенной
г) штриховой
24. Длина разомкнутой линии (а), обозначающей положение секущей плоскости, принимается:

А) от 5 до 8 мм
Б) от 8 до 20 мм
В) от 20 до 22 мм
Г) от 22 до 30 мм
25. Какое назначение имеет сплошная волнистая линия?
а) Линия сечения.
б) Линия обрыва.
в) Линия выносная.
г) Линия разрыва

26. Как называется линия, обозначенная на чертеже цифрой 2?
а) Штрихпунктирная тонкая.
б) Штрихпунктирная утолщенная.
в) Штриховая.

27. Зависит ли величина наносимых размеров на чертеже от величины масштаба?
а) Нет.
б) Да.
в) иногда

28. Какие размеры имеет лист формата А4 ?
а) 594х841
б) 297х210
в) 297х420

29. Какое расположение формата А4 правильное?

а) 1
б) 2

30. Каким образом можно получить дополнительные форматы?
а) Ув

otvet.mail.ru

Правила нанесения размеров на чертежах ГОСТ (2.307-68) — Студия Vertex

1. Различают размеры ГОСТ рабочие (исполнительные), каждый из которых используют при изготовлении изделия и его приемке (контроле), и справочные, указываемые только для большего удобства пользования чертежом. Справочные размеры отмечают знаком «*», а в технических требованиях, располагаемых над основной надписью, записывают: «* Размер для справок»
2. Не допускается повторять размеры одного и того же элемента на разных изображениях
3. Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения, угловые – в градусах, минутах и секундах, например: 4°; 10°30’24”.
4. Для нанесения размеров на чертежах используют размерные линии, ограничиваемые с одного или обоих концов стрелками или засечками. Размерные линии проводят параллельно объекту, размер которого указывают.

Статья по теме: Рамка для чертежа, размеры рамки А4

Выносные линии проводят перпендикулярно размерным, за исключением случаев, когда они вместе с измеряемым отрезком образуют параллелограмм (рис. 4). Нельзя использовать в качестве размерных линии контура, осевые и выносные.





5. Минимальные расстояния между параллельными размерными линиями – 7 мм, а между размерной и линией контура – 10 мм. Необходимо избегать пересечения размерных линий между собой и выносными линиями. Выносные линии должны выходить за концы стрелок или засечек на 1…5 мм.

6. Размерные стрелки на чертеже должны быть приблизительно одинаковыми.

7. Размерные числа наносят над размерной линией возможно ближе к ее середине. При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий (рис. 6).

8. При большом количестве параллельных или концентричных размерных линий числа смещают относительно середины в шахматном порядке.

9. Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано выше. Если необходимо указать размер в заштрихованной зоне, то размерное число наносят на полке линии – выноски.

Для учебных чертежей высота размерных чисел рекомендуется 3,5 мм или 5 мм, расстояние между цифрами и размерной линией – 0,5…1 мм.

10. При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки заменяют засечками, наносимыми под углом 45 градусов к размерным линиям или точками, но снаружи проставляют стрелки (рис. 7).

11. При недостатке места для стрелки из – за близко расположенной контурной линии последнюю можно прерывать.

12. Угловые размеры наносят так, как показано выше. Для углов малых размеров размерные числа помещают на полках линий – выносок в любой зоне.

13. Если надо показать координаты вершины скругляемого угла или центра дуги скругления, то выносные линии проводят от точки пересечения сторон скругленного угла или от центра дуги скругления.

14. Если вид или разрез симметричного предмета или отдельных, симметрично расположенных элементов, изображают только до оси симметрии с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или обрыва предмета, а размер указывают полный.

15. Размерные линии можно проводить с обрывом и при указании размера диаметров окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности.

16. При изображении изделия с разрывом размерную линию не прерывают.

17. Размерные числа нельзя разделять или пересекать, какими бы то ни было линиями чертежа. Осевые, центровые линии и линии штриховки в месте нанесения размерного числа допускается прерывать.

18. Перед размерным числом радиуса помещают прописную букву R. Ее нельзя отделять от числа любой линией чертежа.

19. Размеры радиусов наружных и внутренних скруглений наносят, как показано ниже. Способ нанесения определяет обстановка. Скругления, для которых задают размер, должны быть изображены. Скругления с размером радиуса (на чертеже), менее 1 мм не изображают.

20. В случаях, если на чертеже трудно отличить сферу от других поверхностей, наносят слово «Сфера» или знак ○1420. Диаметр знака сферы ○ равен размеру размерных чисел на чертеже.

21. Размер квадрата наносят, как показано ниже. Высота знака равна высоте размерных чисел на чертеже.

22. Если чертеж содержит одно изображение детали, то размер ее толщины или длины наносят, как показано на выше.

23. Размеры изделия всегда наносят действительные, независимо от масштаба изображения.

24. Размерные линии предпочтительно наносить вне контура изображения, располагая по возможности внутренние и наружные размеры по разные стороны изображения. Однако размеры можно нанести внутри контура изображения, если ясность чертежа от этого не пострадает.

25. При нанесении размера диаметра окружности знак Ø является дополнительным средством для пояснения формы предмета или его элементов, представляющих собой поверхность вращения. Этот знак проставляется перед размерным числом диаметра во всех случаях.

В ряде случаев, пользуясь этим знаком, можно избежать лишних изображений. Так, применение знака Ø позволило для детали ограничиться одним изображением.

Последовательность нанесения размеров:

1. Поэлементные размеры – размеры каждой поверхности, входящей в данную деталь. Эти размеры ставятся на том изображении, где эта поверхность лучше читается.
2. Координирующие размеры – размеры привязки центров одних элементов к другим, межосевые, межцентровые.
3. Габаритные размеры – общая высота, длина и ширина изделий. Эти размеры располагаются дальше всего от контура детали.

autocad-lessons.ru
