Как обозначается фаза и ноль на схеме – Цветовые обозначения фазы L, нуля N и заземления. Обозначение фазы и нуля на схеме. Обозначение фаза ноль

Содержание

Как обозначается фаза ноль — Ремонт квартир

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

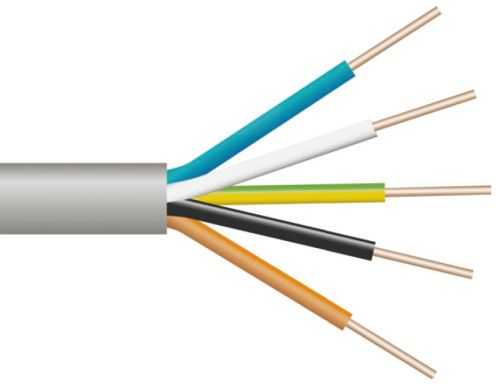

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.





Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

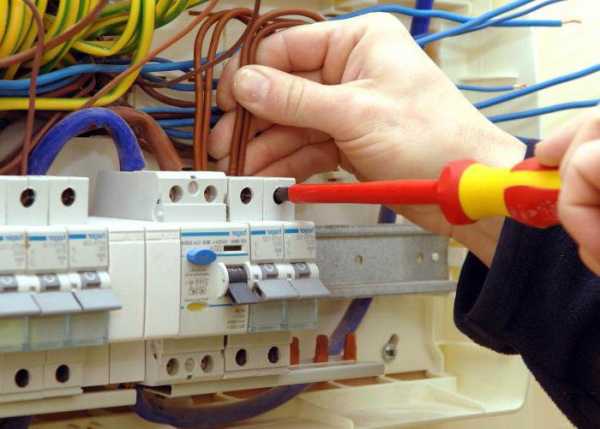

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

elektroznatok.ru

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2018 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

eltechbook.ru

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов



Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет  на фазный провод и, соответственно, на нулевой.

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

stroimdom44.ru





 «N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).





rozetkaonline.ru

remontkvartiri.me

Как на схеме обозначается фаза и ноль — Ремонт квартир

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

bt-energy.ru

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Тем, кто работает с электро-проводкой, будь то квалифицированные мастера или начинающие электрики, стоит быть внимательным в процессе монтажа электропровода и знать какой провод как обозначается. При прокладке проводки и подключении контактов соединяйте всегда проводники согласно цветовой маркировки по новым правилам, и ради своей безопасности и уважения к тем, кто будет работать с ними в дальнейшем, не путайте их. Помните, что ваша оплошность может привести к негативным плачевным последствиям.

Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

  • шины с фазой «А» окрашивают жёлтой палитрой;
  • шины с фазой «В» — зелёным тоном;
  • шины с фазой «С» — красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:

  1. Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
  2. Защитный нулевой (PE) с жёлто-зелёным цветом.
  3. Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.

Однофазная электрическая цепь. Расцветка фазных проводов

Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.

Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).

Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)

При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.

«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.

Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.

Маркировка проводов по цветам. Обозначение нуля и нейтрали

«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.

Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.

Маркировка проводов по цветам. Цветовое обозначение фазы

Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.

Буквенно-цифровое обозначение проводов по цвету

Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.

Произведенные в период СССР электрические кабели имели преимущественно черную либо белую изоляцию, что создавало сложности и неудобства при электротехнических работах, т.к. не всегда возможно было идентифицировать назначение того или иного провода быстро. Сейчас же на прилавках присутствуют кабели самых разных цветов. Это разнообразие имеет вполне конкретную цель. Цветовая маркировка проводов каждого типа (ноля, минуса, плюса, заземления и различных фаз) в первую очередь призвана сделать электромонтажные работы более безопасными, а нахождение и подключение контактов – более простым и быстрым.

Во избежание разночтений в цветовой гамме, в зависимости от того, какой производитель изготовил эту продукцию, она строго нормируется в ПУЭ (правилах устройства электроустановок) и государственных стандартах. До 2009 г. использовался ГОСТ Р 50462-92, в пришедшем ему на смену ГОСТ Р 50462-2009 были внесены изменения относительно расцветки проводов в трехфазных сетях, окраски плюса, минуса и ноля в сетях постоянного тока, рекомендован коричневый в качестве основного оттенка для фазы в однофазной сети, утверждено использование сочетания желтого и зеленого для заземления.
Различные виды кабелей бывают:

  • Черными
  • Коричневыми
  • Красными
  • Оранжевыми
  • Желтыми
  • Зелеными
  • Синими
  • Фиолетовыми
  • Серыми
  • Белыми
  • Розовыми
  • Бирюзовыми

Кабель помечают нужным цветом на концах (иными словами, в области соединений), а также по всей протяженности в виде сплошной цветной изоляции либо отдельных меток.

Окраска кабелей разных типов

Трехфазные сети

В трехфазной сети трансформаторных подстанций с переменным током согласно ГОСТ 1992-го года фаза А имеет желтый цвет провода, В – зеленый провод, С – красный. По новому ГОСТу предпочтительно использовать коричневый для фазы А, черный для фазы В и серый для фазы С. В обычных бытовых кабелях для фазы А применяют белый, для фазы В — черный, для С также красный.
Провод заземления обычно имеет расцветку в виде желто-зеленых полос в продольном либо поперечном направлении. При этом каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка кабеля заземления может быть только желтой или только зеленой. Если такой кабель прокладывается открытым способом, то допустимо использовать черный цвет, как улучшающий коррозионную защиту. Также черный цвет использовался в обозначении провода заземления повсеместно до внесения изменений в нормативную документацию в 2009 году.
Ноль имеет изоляцию провода синего либо голубого цвета.

Однофазные сети

В этом типе сетей с переменным током изоляция фазы чаще всего имеет коричневый, серый либо черный, но допускается также использование красного, фиолетового, розового, белого и бирюзового оттенков. При этом в однофазной сети, питаемой однофазным источником энергии, обычно используют провода с коричневой изоляцией. Если же однофазная жила выполняется, как ответвление трехфазной электроцепи, то она маркируется тем цветом, которым маркировалась фаза трехфазной цепи.
Провода заземления аналогично предыдущему случаю маркированы сочетанием желтого и зеленого.
PEN проводники, в которых соединены защитный ноль и рабочий ноль по всей длине окрашены синим, а на концах имеют желто-зеленую маркировку. При этом ГОСТ разрешает и иной вариант – желто-зеленые линии по всей протяженности провода и метки синим на концах.

Сети постоянного тока

Если система с сетью постоянного тока вводилась в эксплуатацию до 2009 г., то ноль должен быть светло-синим, плюс — красным, отрицательный полюс – темно-синим. Согласно данным нового ГОСТа для плюса следует использовать коричневый, для минуса — серый, а для ноля – синий.

Правила маркировки

Маркировка выполняется на концах проводов , т.е. в местах их соединения между собой либо различным оборудованием.
Допускается сочетать разрешенные для маркировки цвета, но по возможности избегая путаницы. Так, желтый и зеленый могут быть использованы только в сочетании друг с другом и только для заземления, а не, к примеру, плюса/минуса.
Если провода в системе изначально маркированы неправильно или не маркированы вовсе, то это можно исправить:

  • Нанесением буквенной, символьной или цветовой маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейкой полиуретановых бирок с надписями
  • Использованием термоусадочной трубки либо изоляционной ленты нужного цвета

Естественно, нужно предварительно определить, какой провод является плюсом, какой минусом и т.д. назначение каждого провода (в бытовой электрической сети это можно сделать при помощи индикаторной отвертки либо мультиметра).
Не всегда есть возможность создании цветной схемы электроцепи в бумажном варианте. Тогда в черно-белых копиях для однозначной идентификации цвета каждого типа провода применяются буквенные обозначения. Их полный список приведен в ГОСТ Р 50462-2009. Для маркирования кабелей, включающих несколько проводов разного типа в буквенных обозначениях разные цвета разделяются знаком плюс.

Заключение

Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность возникновения ошибок и аварийных ситуаций. Поэтому соблюдать ее необходимо даже системе индивидуального электроснабжения квартиры или дома, не говоря уже более крупных промышленных, торговых, общественных и прочих объектах.

eltctricon.ru

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

fb.ru





 «N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).





rozetkaonline.ru

remontkvartiri.me

Цветовые обозначения фазы L, нуля N и заземления. Обозначение фазы и нуля на схеме. Обозначение фаза ноль

Фаза ноль обозначение — Ремонт квартир

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь д

led-set.ru

Маркировка проводов и кабелей по правилам. Как на схеме обозначается ноль и фаза

Маркировка проводов и кабелей согласно норм ПУЭ

Правильная маркировка проводов

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Обозначение фазных проводов

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.
Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  • Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

На фото представлен знак заземления

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иног

xn—-7sbeb3bupph.xn--p1ai

Как обозначают ноль и фазу. Как обозначается на схеме фаза и ноль

Как обозначается фаза ноль — Ремонт квартир

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочк

led-set.ru

Обозначение проводов в электрике. Как обозначается ноль и фаза на схеме

L это фаза или ноль

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвета проводов в трехжильном кабеле

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем п

xn—-7sbeb3bupph.xn--p1ai

Важно знать: фаза ноль цвет проводов

«…Важное замечание по поводу цветовой маркировки электрических проводов, которая, как мне приходилось убеждаться не раз, очень часто нарушается. Есть три важных правила: фаза — коричневая или красная, нулевой провод — синий, заземление — зеленый или желто-зеленый, как в рисунке снизу. Обратите внимание, что предохранитель вставляется в разрыв фазы:

Что касается остальных цветов, то тут есть несколько правил, придающих в разных странах разный смысл цветовой маркировке. К сожалению, в разных странах правила сильно различаются, но три вышеуказанных правила сохраняются, насколько я знаю, во всех странах. Точнее два — коричневый или красный — фаза, зеленый — заземление. К сожалению, синий может использоваться в качестве фазы, как и желтый, как и белый, особенно при использовании в качестве рассекающих проводов, которые соединяют выключатель со светильником, например. Тут тоже разные правила в разных странах.

По поводу буквенной маркировки, которая чаще всего нанесена внутри приборов. Фаза обозначается буквой L от английского слова live. Тут тоже часто допускают ошибку, связанную с несовершенством преподавания английского в наших школах. Это не глагол, а отглагольное прилагательное, произносится не лив, в лайв — живой, так как только фазный провод находится под напряжением.

Нейтральный обозначается проще, буквой N, от английского Neutral, ньютрал с ударением на первом слоге, нейтральный.

Заземление обозначается значком заземление, реже буквой E — Earth, земля, или G — Ground, тоже земля с оттенком грунт.

Еще настоятельно рекомендуют помечать провода, независимо от их цвета, дополнительно кусочками, типа шильдиков, изоленты соответствующих цветов, фазы — красным, нулевого провода — голубым, заземления — зеленым, или желто-зеленым.»

«…Мне часто приходилось в начале ремонта разбирать блок выключателей в санузлах в элитных домах старой советской постройки в Москве, например на Кутузовском проспекте. Там всегда присутствовал развязывающий трансформатор. Мы его выкидывали, к сожалению. Если уронить, например, фен в ванну, где находится человек, то с очень большой долей вероятности он умрет от асфиксии, но если, как в домах старой сталинской постройки, этот фен будет включен через развязывающий трансформатор, то ничего не случится. Достойно сожаления, что эта традиция безопасной электропроводки в санузлах в наши дни не сохраняется. Даже при очень дорогом евроремонте. Хотя, конечно, сделать это не сложно.

Еще немного, в продолжение темы, об экзотике. Когда мы делали ремонт офиса японской авиакомпании JAL на Кузнецком мосту в Москве, меня приятно удивила японская система электропроводки. У них провода проходят в металлических трубах, и нет ни фазы, ни, соответственно, нуля. Наша отечественная электропроводка, как правило, выполняется по схеме, которая называется электропроводкой «с глухозаземленной нейтралью». То есть один из проводов понижающего трансформатора, от которого запитываются наши дома, заземлен. Это значит, что если вы дотронетесь до батареи отопления, или до водопроводной трубы, или до арматуры, проходящий в стенах зданий, и, одновременно, фазного провода, то получите удар током.»

«…220 вольт — это напряжение между нулем и фазой, а 380 вольт — между двумя фазами. Поэтому настоятельно не рекомендуется пытаться ремонтировать электрощит на лестничной площадке, где присутствуют все три фазы. Внутриквартирная проводка выполняется обычно одной фазой, но, тем не менее, рекомендуется проверять, по крайней мере, я всегда так делаю, что это одна фаза.»

Отсюда: http://tedremont.com/index.php/zhuk-electrics.html



wow-only.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
