Как проверить транзистор мультиметром

Опытные электрики и электронщики знают, что для полной проверки транзисторов существуют специальные пробники.

С помощью них можно не только проверить исправность последнего, но и его коэффициент усиления — h31э.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Необходимость наличия пробника

Пробник действительно нужный прибор, но, если вам необходимо просто проверить транзистор на исправность вполне подойдет и мультиметр.

Устройство транзистора

Прежде, чем приступить к проверке, необходимо разобраться что из себя представляет транзистор.

Он имеет три вывода, которые формируют между собой диоды (полупроводники).

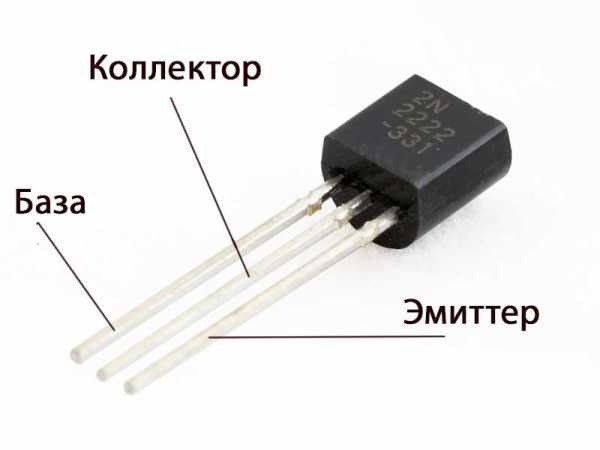

Каждый вывод имеет свое название: коллектор, эмиттер и база. Первые два вывода p-n переходами соединяются в базе.

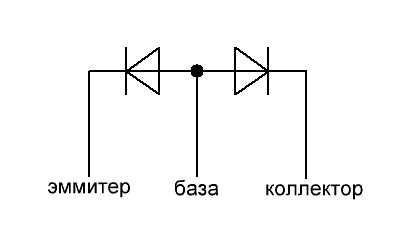

Один p-n переход между базой и коллектором образует один диод, второй p-n переход между базой и эмиттером образует второй диод.

Оба диода подсоединены в схему встречно через базу, и вся эта схема представляет собой транзистор.

Ищем базу, эмиттер и коллектор на транзисторе

Как сразу найти коллектор.

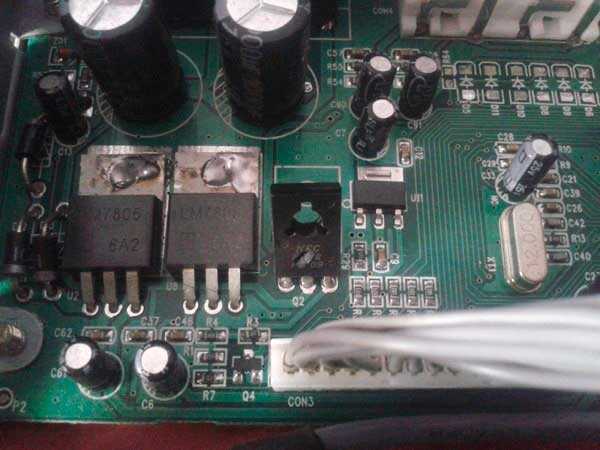

Чтобы сразу найти коллектор нужно выяснить, какой мощности перед вами транзистор, а они бывают средней мощности, маломощные и мощные.

Транзисторы средней мощности и мощные сильно греются, поэтому от них нужно отводить тепло.

Делается это с помощью специального радиатора охлаждения, а отвод тепла происходит через вывод коллектора, который в этих типах транзисторов расположен посередине и подсоединен напрямую к корпусу.

Получается такая схема передачи тепла: вывод коллектора – корпус – радиатор охлаждения.

Если коллектор определен, то определить другие выводы уже будет не сложно.

Бывают случаи, которые значительно упрощают поиск, это когда на устройстве уже есть нужные обозначения, как показано ниже.

Производим нужные замеры прямого и обратного сопротивления.

Однако все равно торчащие три ножки в транзисторе могу многих начинающих электронщиков ввести в ступор.

Как же тут найти базу, эмиттер и коллектор?

Без мультиметра или просто омметра тут не обойтись.

Итак, приступаем к поиску. Сначала нам нужно найти базу.

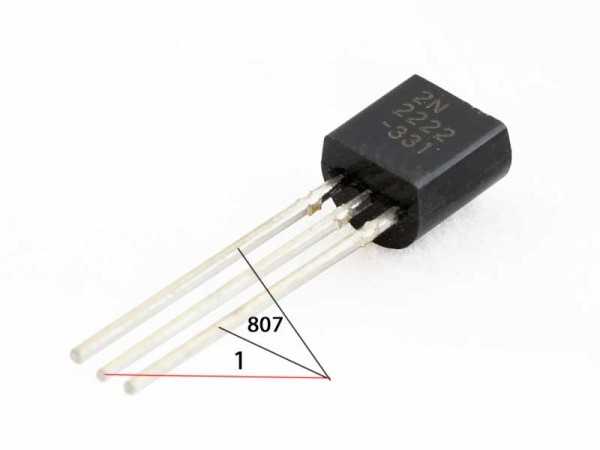

Берем прибор и производим необходимые замеры сопротивления на ножках транзистора.

Берем плюсовой щуп и подсоединяем его к правому выводу. Поочередно минусовой щуп подводим к среднему, а затем к левому выводам.

Между правым и среднем у нас, к примеру, показало 1 (бесконечность), а между правым и левым

816 Ом.

Эти показания пока ничего нам не дают. Делаем замеры дальше.

Теперь сдвигаемся влево, плюсовой щуп подводим к среднему выводу, а минусовым последовательно касаемся к левому и правому выводам.

Опять средний – правый показывает бесконечность (1), а средний левый 807 Ом.

Это тоже нам ничего не говорить. Замеряем дальше.

Теперь сдвигаемся еще левее, плюсовой щуп подводим к крайнему левому выводу, а минусовой последовательно к правому и среднему.

Если в обоих случаях сопротивление будет показывать бесконечность (1), то это значит, что базой является левый вывод.

А вот где эмиттер и коллектор (средний и правый выводы) нужно будет еще найти.

Теперь нужно сделать замер прямого сопротивления. Для этого теперь делаем все наоборот, минусовой щуп к базе (левый вывод), а плюсовой поочередно подсоединяем к правому и среднему выводам.

Запомните один важный момент, сопротивление p-n перехода база – эмиттер всегда больше, чем p-n перехода база – коллектор.

В результате замеров было выяснено, что сопротивление база (левый вывод) – правый вывод равно 816 Ом, а сопротивление база – средний вывод 807 Ом.

Значит правый вывод — это эмиттер, а средний вывод – это коллектор.

Итак, поиск базы, эмиттера и коллектора завершен.

Как проверить транзистор на исправность

Чтобы проверить транзистор мультиметром на исправность достаточным будет измерить обратное и прямое сопротивление двух полупроводников (диодов), чем мы сейчас и займемся.

В транзисторе обычно существуют две структуру перехода p-n-p и n-p-n.

P-n-p – это эмиттерный переход, определить это можно по стрелке, которая указывает на базу.

Стрелка, которая идет от базы указывает на то, что это n-p-n переход.

P-n-p переход можно открыть с помощью минусовое напряжения, которое подается на базу.

Выставляем переключатель режимов работы мультиметра в положение измерение сопротивления на отметку «200».

Черный минусовой провод подсоединяем к выводу базы, а красный плюсовой по очереди подсоединяем к выводам эмиттера и коллектора.

Т.е. мы проверяем на работоспособность эмиттерный и коллекторный переходы.

Показатели мультиметра в пределах от 0,5 до 1,2 кОм скажут вам, что диоды целые.

Теперь меняем местами контакты, плюсовой провод подводим к базе, а минусовой поочередно подключаем к выводам эмиттера и коллектора.

Настройки мультиметра менять не нужно.

Последние показания должны быть на много больше, чем предыдущие. Если все нормально, то вы увидите цифру «1» на дисплее прибора.

Это говорит о том, что сопротивление очень большое, прибор не может отобразить данные выше 2000 Ом, а диодные переходы целые.

Преимущество данного способа в том, что транзистор можно проверить прямо на устройстве, не выпаивая его оттуда.

Хотя еще встречаются транзисторы где в p-n переходы впаяны низкоомные резисторы, наличие которых может не позволить правильно провести измерения сопротивления, оно может быть маленьким, как на эмиттерном, так и на коллекторном переходах.

В данном случае выводы нужно будет выпаять и проводить замеры снова.

Признаки неисправности транзистора

Как уже отмечалось выше если замеры прямого сопротивления (черный минус на базе, а плюс поочередно на коллекторе и эмиттере) и обратного (красный плюс на базе, а черный минус поочередно на коллекторе и эмиттере) не соответствуют указанным выше показателям, то транзистор вышел из строя.

Другой признак неисправности, это когда сопротивление p-n переходов хотя бы в одном замере равно или приближено к нулю.

Это указывает на то, что диод пробит, а сам транзистор вышел из строя. Используя данные выше рекомендации, вы легко сможете проверить транзистор мультиметром на исправность.

ОЦЕНКА СТАТЬИ:

Загрузка…

ПОДЕЛИТЬСЯ С ДРУЗЬЯМИ:

elektrikexpert.ru

Как определить выводы транзистора, цоколевка

Как определить выводы транзистора мультиметром

Иногда бывают ситуации, когда необходимо определить выводы транзистора, где  находится база, коллектор и эмиттер, а справочной информации об этом под рукой нет. Но здесь нет ничего  сложного если под рукой есть мультиметр или тестер.

Итак, как определить выводы у транзистора, базу, коллектор и эмиттер мультиметром?

В первую очередь, нужно определить вывод базы. Для этого плюсовым (красным) щупом мультиметра касаемся, одного из выводов транзистора, например левого, а минусовым (черным)  касаемся остальных выводов.  При этом смотрим, какую величину сопротивления показывает мультиметр. Затем касаемся плюсовым среднего вывода, а минусовым левого и правого. Продолжаем менять местами щупы до тех пор пока не найдем такое положение щупов, при котором касаясь щупом одного из выводов, а другим двух остальных, мультиметр будет показывать некоторое сопротивление.


Например на фотографии видно, что касаясь плюсовым щупом среднего вывода, а минусовым левого и правого, мультиметр показывает сопротивление переходов.

Отсюда делаем вывод, от то базой данного транзистора является средний вывод.

Теперь анализируя значение сопротивлений переходов нетрудно определить где у транзистора находится эмиттер. Дело в том, что значения сопротивлений база — эмиттер и база — коллектор неодинаковое. У перехода база — эмиттер это значение будет больше. На фотографии видно, что между базой (средний вывод) и правым выводом сопротивление перехода больше, значит это и есть эмиттер.

У транзисторов имеющих теплоотвод для установки на радиатор, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Зная расположение коллектора, базу и эмиттер определить будет и вовсе легко.

Отсюда можно определить, что это за транзистор (его структуру), p-n-p (прямой) или n-p-n (обратный). База определилась плюсовым выводом

n-p-n обратный транзистор

(красным), это соответствует n-p-n обратному транзистору.

p-n-p прямой транзистор

Если база определилась минусовым щупом, то это p-n-p транзистор. Рис. выше.

data-matched-content-rows-num=”4,8″ data-matched-content-columns-num=”1,4″ data-matched-content-ui-type=”image_stacked” data-ad-format=”autorelaxed”>

xn--80aanab4adj2bicdg1q.xn--p1ai

Как определить выводы неизвестного биполярного транзистора

Как определить выводы транзистора?

А что будет, если перепутать вывод «коллектор» и «эмиттер» местами? Транзистор ведь симметричный!? NPN и PNP. Значит неважно, где у него коллектор, а где эмиттер?

Очень интересный вопрос. Ну что же, начнем…

Для опыта мы возьмем простой и всеми нами любимый транзистор КТ815Б:

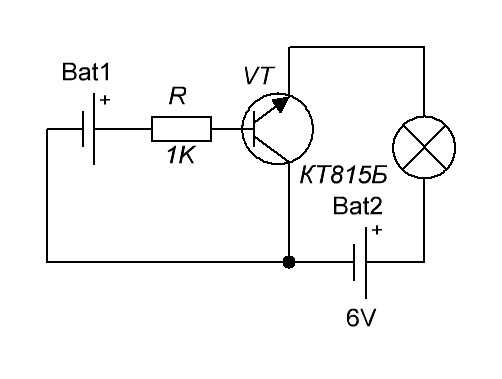

Соберем знакомую вам схемку:

Для чего я поставил перед базой резистор, читаем здесь.

На Bat1 выставляю напряжение в 2,5 вольта. Если подавать более 2,5 Вольт, то лампочка уже ярче гореть не будет. Скажем так, это граница, после которой дальнейшее повышение напряжение на базе не играет никакой роли на силу тока в нагрузке

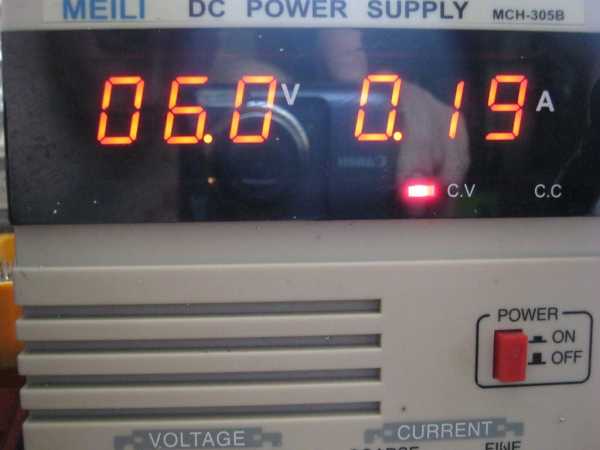

На Bat2  я выставил 6 Вольт, хотя лампочка у меня на 12 Вольт. При 12 Вольтах транзистор у меня ощутимо грелся, и я не хотел его спалить. Здесь мы видим, какую силу тока потребляет наша лампочка и даже можем рассчитать мощность, которую она потребляет, перемножив эти два значения.

Ну и как вы видели, лампочка горит и схема нормально работает:

Но что случится, если мы перепутаем коллектор и эмиттер? По логике, у нас ток должен течь от эмиттера к коллектору, потому как базу мы не трогали, а коллектор и эмиттер состоят из N полупроводника.

Но на практике лампочка гореть не хочет.

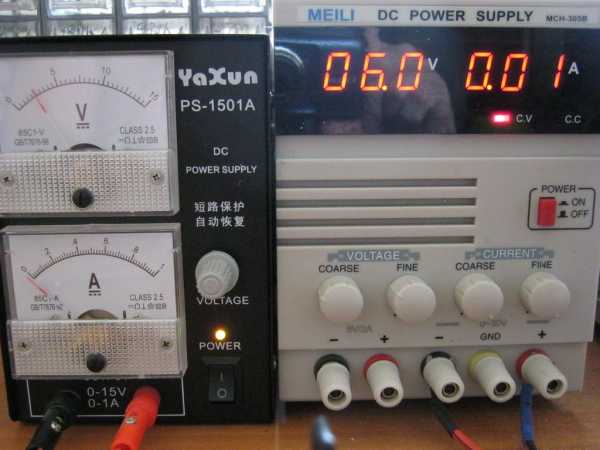

Потребление на блоке питания  Bat2 каких-то 10 миллиАмпер. Значит, ток через лампочку все-таки течет, но очень слабый.

Почему  при правильном подключении транзистора ток течет нормально, а при неправильном нет? Дело все в том, что виноват сам конструктив транзистора

В транзисторах площадь соприкосновения  коллектора с базой намного больше, чем эмиттера и базы. Поэтому, когда электроны устремляются из эмиттера к коллектору, то почти все они «ловятся» коллектором, а когда мы путаем выводы, то не все электроны из коллектора «ловятся»  эмиттером.

Кстати, чудом не пробило P-N переход эмиттер-база, так как напряжение подавали в обратной полярности. Параметр в даташите UЭБ макс . Для этого транзистора критическое напряжение считается 5 Вольт, у нас же оно было даже чуть выше:

Итак, мы с вами узнали, что коллектор и эмиттер неравнозначны. Если  в схеме мы спутаем эти выводы, то может произойти пробой эмиттерного перехода и транзистор выйдет из строя. Так что, не путайте выводы биполярного транзистора ни в коем случае!

Но как определить точно, где у него какой вывод? Для этого есть несколько способов.

Способ №1

Думаю, самый простой. Скачать на этот транзистор даташит. В каждом нормальном даташите есть рисуночек с подробными надписями, где какой вывод. Для этого вводим в гугл или яндекс крупненькие циферки и буковки, которые написаны на транзисторе, и рядышком добавляем слово «даташит». Пока еще не было такого, чтобы я не отыскивал даташит на какой-то радиоэлемент.



Способ №2

Думаю, с поиском вывода базы проблем возникнуть не должно, если учесть, что транзистор состоит из двух диодов, включенных последовательно или катодами, или анодами:

Здесь все просто, ставим мультиметр на значок прозвонки «•)))» и начинаем пробовать все вариации, пока не найдем эти два диода. Вывод, где эти диоды соединяются либо анодами, либо катодами — это и есть база. Чтобы найти коллектор и эмиттер, сравниваем падение напряжение на этих двух диодах.  Между  коллектором и базойом оно должно быть меньше, чем между эмиттером и базой. Давайте проверим, так ли это?

Для начала рассмотрим транзистор КТ315Б:

Э — эмиттер

К — коллектор

Б — база

Ставим мультиметр на прозвонку и базу находим без проблем. Теперь замеряем падение напряжения на обоих переходах. Падение напряжения на базе-эмиттере 794 миллиВольт

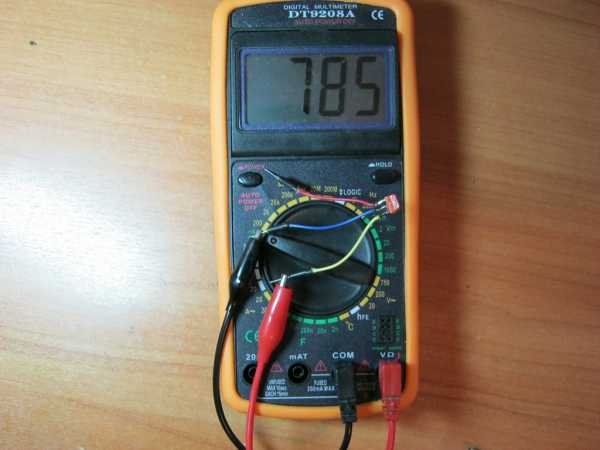

Падение напряжения на коллекторе-базе 785 миллиВольт.  Мы убедились, что падение напряжения между коллектором и базой меньше, чем между эмиттером и базой. Следовательно, средний синий вывод — это коллектор, а красный слева — эмиттер.

Проверим еще транзистор КТ805АМ. Вот его цоколевка (расположение выводов):

Это у нас транзистор структуры NPN. Предположим, базу нашли (красный вывод). Узнаем, где у него коллектор, а где эмиттер.

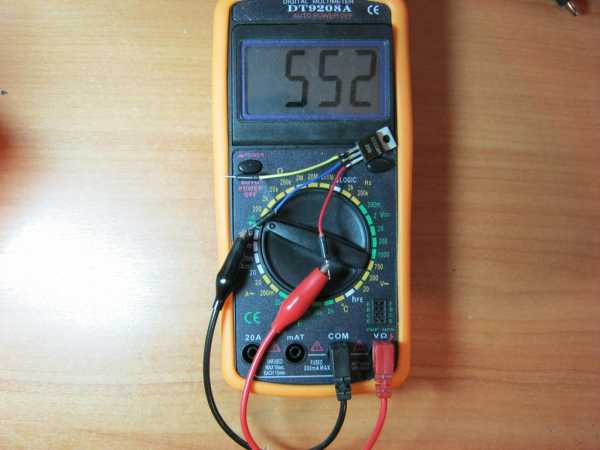

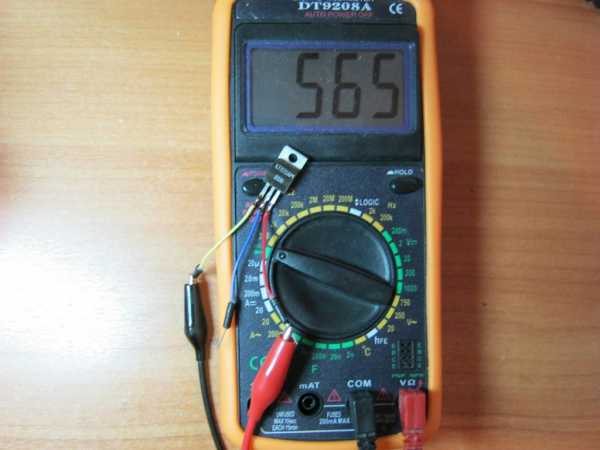

Делаем первый замер.

Делаем второй замер:

Следовательно, средний синий вывод — это коллектор, а желтый слева — эмиттер.

Проверим еще один транзистор  — КТ814Б. Он у нас PNP структуры. База у него — синий вывод. Замеряем напряжение между синим и красным выводом:

а потом между синим и желтым:

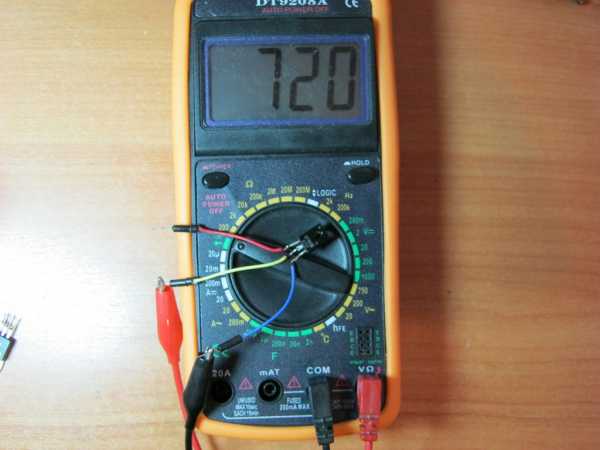

Во фак! И там и там 720 миллиВольт.

Этот способ этому транзистору не помог. Ну не переживайте, для этого есть третий способ…



Способ №3

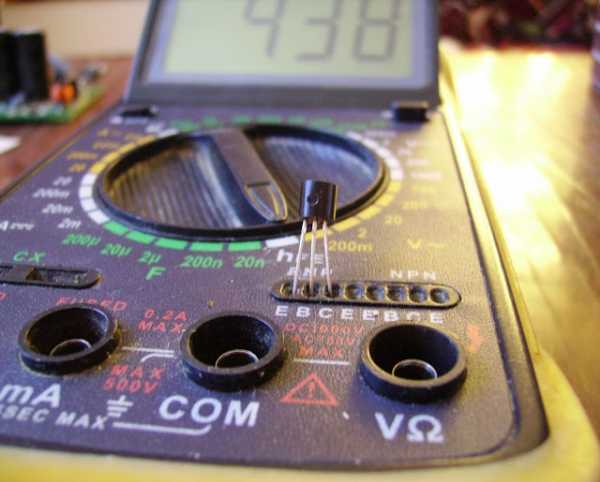

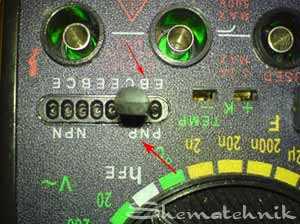

Почти в каждом современном муль тиметре есть 6 маленьких отверстий, и рядом какие-то буковки, что-то типа NPN, PNP, E, C, B. Вот эти шесть крохотных отверстий как раз и предназначены для того, чтобы замерять коэффициент бета. Я же эти отверстия буду называть дырками. На отверстия они не очень похожи))).

Ставим крутилку мультиметра на значок «hFE«.

Определяем какой он проводимости, то есть NPN или PNP, в такую секцию его и толкаем. Проводимость определяем расположением  диодов в транзисторе, если не подзабыли.  Берем наш транзистор, которые в обе стороны показал одинаковое падение напряжения на обоих P-N переходах, и суем базу в ту дырочку, где буковка «В».

Далее суем оставшихся два вывода в дырочки С и Е в этом ряду и смотрим на показания мультика:

Базу не трогаем, а тупо меняем местами два вывода. Опа-на, мультик показал намного больше, чем в первый раз. Следовательно, в дырочке Е находится в настоящее время эмиттер, а в дырочке С — коллектор. Все элементарно и просто ;-).

Способ №4

Думаю, является самым легким и точным способом проверки распиновки транзистора. Для этого достаточно приобрести Универсальный R/L/C/Transis tor-metr и сунуть выводы транзистора в клеммы прибора:

Он сразу вам покажет, жив ли ваш транзистор. И если он жив, то выдаст его распиновку.

Продолжение——->

<——-Предыдущая статья

www.ruselectronic.com

Как определить базу у транзистора

Инструкция

При помощи образцового диода, имеющего маркировку цоколевки прямо на корпусе, определите, какова полярность напряжения на щупах омметра в режиме измерения сопротивления. У стрелочных приборов она нередко прямо противоположна полярности, в которой необходимо подключать щупы в режимах измерения напряжения и тока. У цифровых же приборов полярность во всех режимах обычно совпадает. Но осуществить такую проверку не помешает в любом случае.

Подключите щуп прибора к одному из выводов транзистора, а затем другой щуп присоедините поочередно сначала к одному, а затем к другому из оставшихся выводов. Если стрелка не отклонится, поменяйте полярность подключения щупов и повторите опыт. В случае, если добиться отклонения стрелки не удалось и в этом случае, значит, этот вывод – не базовый.

Повторите описанные выше действия в отношении остальных выводов транзистора. Найдите такое сочетание электродов, при котором транзистор ведет себя аналогично двум диодам, соединенным либо катодами, либо анодами в одной точке. Вывод, к которому подведена точка их соединения, и является базовым. Но помните, что пользоваться транзистором в качестве двух диодов нельзя, поскольку они будут влиять друг на друга.

Определите структуру транзистора. Если он ведет себя как два диода, соединенных между собой анодами, то его структура – n-p-n, а если он ведет себя как два диода, соединенных катодами, значит, его структура – p-n-p.

Осталось определить, какой из оставшихся выводов – эмиттерный, а какой – коллекторный. Соберите на транзисторе усилительный каскад с общим эмиттером. Подайте на него питание в правильной полярности, в зависимости от структуры (для структуры n-p-n напряжение на питающей шине должно быть положительным, а для структуры p-n-p – отрицательным). Если транзистор подключен правильно (эмиттер на общем проводе), его коэффициент усиления будет значительно выше, чем при неправильном подключении (когда на общем проводе – коллектор).

www.kakprosto.ru

Как проверить транзистор мультиметром | Для дома, для семьи

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления (h31э) пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика.

Мы знаем, что транзистор имеет два p-n перехода, причем каждый переход можно представить в виде диода (полупроводника). Поэтому можно утверждать, что транзистор — это два диода включенных встречно, а точка их соединения будет являться «базой».

Отсюда получается, что один диод образован выводами, например, базы и коллектора, а другой диод выводами базы и эмиттера. Тогда нам будет достаточно проверить прямое и обратное сопротивление этих диодов, и если они исправны, значит, и транзистор работоспособен. Все очень просто.

Начнем с транзисторов структуры (проводимость) p-n-p. На принципиальных схемах структура транзисторов обозначается стрелкой эмиттерного перехода. Если стрелка направлена к базе, значит это структура p-n-p, а если от базы, значит это транзистор структуры n-p-n. Смотрите рисунок выше.

Так вот, чтобы открыть p-n-p транзистор, на вывод базы подается отрицательное напряжение (минус). Мультиметр переводим в режим измерения сопротивлений на предел «2000», можно в режиме «прозвонка» — не критично.

Минусовым щупом (черного цвета) садимся на вывод базы, а плюсовым (красного цвета) поочередно касаемся выводов коллектора и эмиттера — так называемые коллекторный и эмиттерный переходы. Если переходы целы, то их прямое сопротивление будет находиться в пределах 500 – 1200 Ом.

Теперь проверяем обратное сопротивление коллекторного и эмиттерного переходов.
Плюсовым щупом садимся на вывод базы, а минусовым касаемся выводов коллектора и эмиттера. На этот раз мультиметр должен показать большое сопротивление на обоих p-n переходах.

В данном случае на индикаторе высветилась «1», означающая, что для предела измерения «2000» величина сопротивления велика, и составляет более 2000 Ом. А это говорит о том, что коллекторный и эмиттерный переходы целы, а значит, наш транзистор исправен.

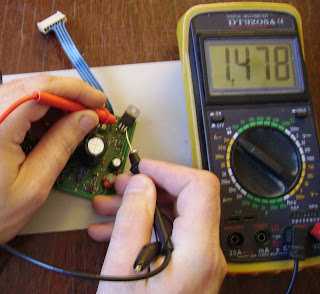

Таким способом можно проверять исправность транзистора и на печатной плате, не выпаивая его из схемы.

Конечно, встречаются схемы, где p-n переходы транзистора сильно зашунтированы низкоомными резисторами. Но это редкость. Если при измерении будет видно, что прямое и обратное сопротивление коллекторного или эмиттерного переходов слишком мало, тогда придется выпаять вывод базы.

Исправность транзисторов структуры n-p-n проверяется так же, только уже к базе подключается плюсовой щуп мультиметра.

Мы рассмотрели, как проверить исправный транзистор. А как понять, что транзистор неисправный?
Здесь тоже все просто. Если прямое и обратное сопротивление одного из p-n переходов бесконечно велико, т.е. на пределе измерения «2000» и выше мультиметр показывает «1», значит, этот переход находится в обрыве, и транзистор однозначно неисправен.

Вторая распространенная неисправность транзистора – это когда прямое и обратное сопротивления одного из p-n переходов равны нулю или около того. Это говорит о том, что переход пробит, и транзистор не годен.

И тут уважаемый читатель Вы меня спросите: — А где у этого транзистора находится база, коллектор и эмиттер. Я его вообще в первый раз вижу. И будете правы. А ведь действительно, где они? Как их определить? Значит, будем искать.

В первую очередь, нужно определить вывод базы.
Плюсовым щупом мультиметра садимся, например, на левый вывод транзистора, а минусовым касаемся среднего и правого выводов. При этом смотрим, какую величину сопротивления показывает мультиметр.

Между левым и средним выводами величина сопротивления составила «1», а между левым и правым мультиметр показал 816 Ом. На данном этапе это нам ничего не говорит. Идем дальше.
Плюсовым щупом садимся на средний вывод, а минусовым касаемся левого и правого.

Здесь результат измерения получился почти таким же, как и на рисунке выше. Между средним и левым величина сопротивления составила «1», а между средним и правым получилось 807 Ом. Тут опять ничего не ясно, поэтому идем дальше.

Теперь садимся плюсовым щупом на правый вывод, а минусовым касаемся среднего и левого выводов транзистора.

На рисунке видно, что величина сопротивления между правым-средним и правым-левым выводами одинаковая и составила бесконечность. То есть получается, что мы нашли и измерили обратное сопротивление обоих p-n переходов транзистора. В принципе, уже можно смело утверждать, что вывод базы найден. Он оказался правым. Но нам еще надо определить, где у транзистора коллектор и эмиттер. Для этого измеряем прямое сопротивление переходов. Минусовым щупом садимся на вывод базы, а плюсовым касаемся среднего и левого выводов.

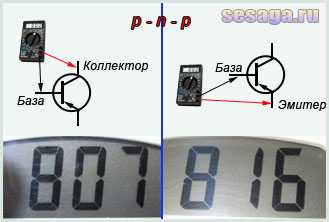

Величина сопротивления на левой ножке транзистора составила 816 Ом – это эмиттер, а на средней 807 Ом – это коллектор.

Запомните! Величина сопротивления коллекторного перехода всегда будет меньше по отношению к эмиттерному. Т.е. вывод коллектора будет там, где сопротивление p-n перехода меньше, а эмиттера, где сопротивление p-n перехода больше.

Отсюда делаем вывод:

1. Транзистор структуры p-n-p;
2. Вывод базы находится с правой стороны;
3. Вывод коллектора в середине;
4. Вывод эмиттера – слева.

А если у Вас остались вопросы, то можно дополнительно посмотреть мой видеоролик о проверке обычных транзисторов мультиметром.

Ну и напоследок надо сказать, что транзисторы бывают малой, средней мощности и мощные. Так вот, у транзисторов средней мощности и мощных, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Такие транзисторы устанавливаются на специальные радиаторы, предназначенные для отвода тепла от корпуса транзистора.

Зная расположение коллектора, базу и эмиттер определить будет легко.
Удачи!

sesaga.ru

Определение цоколевки и типа транзистора

Иногда возникает необходимость определить тип транзистора (p-n-p или n-p-n), выводы эмиттера, коллектора и базы (при стертой маркировке, для импортных транзисторов и т.д). Это можно сделать с помощью омметра.

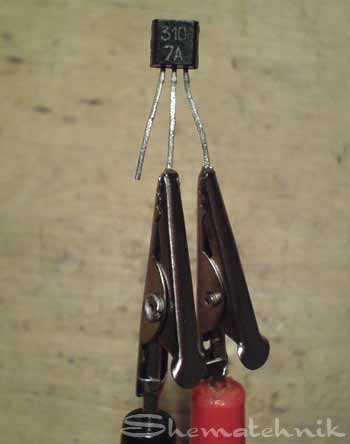

В качестве испытуемого возмем транзистор КТ 3107 рис. 1.



Рис.1

Сначала определяем вывод базы по прямым и обратным сопротивлениям переходов эмиттера и коллектора. Поскольку вывод базы как правило расположен либо посередине, либо справа, то начнем с этих выводов. Подсоеденим красный и черный щуп таким образом рис. 2.



Рис. 2

Индикатор показывает  бесконечно большое сопротивление т.е “1” рис. 3.



Рис. 3

Перепробовав всевозможные комбинации получили что база у нас посередине т.к на индикаторе 725 Ом рис. 4-5.



Рис. 4



Рис. 5

Поскольку к выводу базы подсоеденен черный щуп, то тип транзистора p-n-p. Теперь подсоеденим щупы вот так: рис. 6.



Рис. 6

Индикатор показывает сопротивление 728 Ом рис. 7.



Рис. 7

Так как у перехода эмиттера прямое сопротивление больше чем у перехода коллектора (728 > 725 в нашем случае) то вывод коллектора слева, а эммитера справа. Для достоверности проверим его на спец. разъеме для определения коэффициента передачи. Индикатор показавает 94 рис. 8  значит выводы мы определили правильно рис. 9.



Рис. 8



Рис. 9

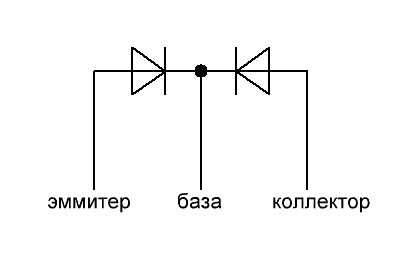

Схематически это можно изобразить вот так: рис. 10 .



Рис. 10

Данная статья является собственностью сайта “Схематехник”. Перепечатка запрещена!

©Савицкий А. 2007 г.



hamlab.net

Как проверить транзистор | Электрик



Часто в ремонте разной электронной техники возникает подозрение в неисправности биполярных или полевых (Mosfet) транзисторов. Помимо специализированных приборов и пробников для проверки транзисторов, существуют способы доступные всем, из минимума нам подойдет самый простой тестер или мультиметр.

Как мы знаем транзисторы, в основном, бывают двух разновидностей: биполярные и полевые, принцип работы их похож но способы проверки существенно отличаются, поэтому мы рассмотрим разные методы проверки для каждых транзисторов по отдельности.

Проверка биполярных транзисторов


Способы проверки биполярных транзисторов достаточно просты и для удобства нужно помнить что биполярный транзистор условно представляет из себя два диода с точкой по середине, по сути из двух p-n переходов.

Биполярные транзисторы существуют двух типов проводимости: p-n-p и  n-p-n что необходимо помнить и учитывать при проверке.

А диод как мы знаем, пропускает ток только в одну сторону, что мы и будем проверять.
Если так получится что ток проходит в обе стороны перехода то это явно указывает на то что транзистор “пробит” но это все условности, в реальности же при замере сопротивления ни в какой из позиций проверяемых переходов не должно быть “нулевого” сопротивления – поэтому это и есть самый простой способ выявления поломки транзистора.
Ну а теперь рассмотрим более достоверные способы проверки и поподробней.

И так выставляем тестер или мультиметр в режим прозвонки (проверка диодов), дальше нужно убедится в том что щупы вставлены в правильные разъемы (красный и черный), а на дисплее нет значка “разряжен”. На дисплее должна быть единица а при замыкание щупов должны высветится нули (или близкие к нулям значения), также должен прозвучать звуковой сигнал. И так мы убедились в выборе правильного режима мультиметра, можем приступать к проверке.

И так поочередно проверяем все переходы транзистора:

  • База – Эмиттер – исправный переход будит вести себя как диод, то есть проводить ток только в одном направление.

  • База – Коллектор – исправный переход будит вести себя как диод, то есть проводить ток только в одном направление.

  • Эмиттер – Коллектор – в исправном состояние сопротивление перехода должно быть “бесконечное”, то есть переход не должен пропускать ток или прозваниватmся ни в одном из положений полярности.

В зависимости от полярности транзистора (p-n-p или n-p-n) будит зависить лишь направление “прозвонки” переходов база-эмиттер и база-коллектор, с разной полярностью транзисторов направление будет противоположное.

Как определяется “пробитый” переход?
Если мультиметр обнаружит что какой ли бо из переходов (Б-К или Б-Э) в обоих из включений полярности имеет “нулевое” сопротивление и пищит звуковая индикация то такой переход пробит и транзистор неисправен.

Как определить обрыв p-n перехода?
Если один из переходов в обрыве – он не будит пропускать ток и прозваниватся ни в одну из сторон полярности как бы вы не меняли при этом полярность щупов.

Думаю всем понятно как проверять переходы транзистора, суть проверки такая же как у диодов, черный (минусовой) щуп ставим например на коллектор, а красный щуп (плюсовой) на базу и смотрим показания на дисплее. Затем меняем щупы тестера местами и смотрим показания снова. В исправного транзистора в одном случае должно быть какое то значение, как правило больше 100, в другом случае на дисплее должна быть единица “1” что говорит о “бесконечном” сопротивление.

Проверка транзистора стрелочным тестером


Принцип проверки все тот же, мы проверяем переходы (как диоды)
Отличие лишь в том что такие “омметры” не имеют режима прозвонки диодов и “бесконечное” сопротивление у них находится в начальном состояние стрелки, а максимальное отклонение стрелки будит уже говорить о “нулевом” сопротивление. К этому нужно просто привыкнуть и помнить о такой особенности при проверке.
Измерения лучше всего производить в режиме “1Ом” (можно пробовать и до *1000Ом пределе).

Для проверки в схеме (не выпаивая) стрелочным тестером можно даже более точно определить сопротивление перехода если он в схеме зашунтирован низкоомным резистором, например показания сопротивления в 20 Ом будет уже указывать о том что сопротивление перехода не “нулевое” а значит большая вероятность что переход исправен. С мультиметром же в режиме прозвонки диодов будит такая картина что он попросту будет показывать “кз” и пищать (тоже конечно зависит от точности прибора).

Если не известно где база, а где эмиттер и коллектор. Цоколевка транзистора?


У транзисторов средней и большой мощности вывод коллектора всегда на корпусе который переиначенный для закрепления на радиатора, так что с этим проблем не будит. А уже зная расположение коллектора, найти базу и эмиттер будит намного проще.
Ну а если транзистор малой мощности в пластмассовом корпусе где все выводы одинаковы будим применять такой способ:
Все что нам нужно – поочередно замерить все комбинации переходов прикасаясь щупами поочередно к разным выводам транзистора.

Нам нужно найти два перехода которые покажут бесконечность “1”. Например: мы нашли бесконечность между правим-левим и правим-среднем, то есть по сути мы нашли и измеряли обратное сопротивления двух p-n переходов (как диодов) из этого размещение базы стает очевидным – база справа.
Дальше ищем где коллектор а где эмиттер, для этого от базы уже измеряем прямое сопротивление переходов и здесь все стает ясно так как сопротивление перехода база-Коллектор всегда меньше по сравнению с переходом база-Эмиттер.

Быстрая точная проверка транзистора


Если под руками есть мультиметр с функцией тестирования коэффициента усиления транзисторов – замечательно, проверка займет несколько секунд, здесь лишь надо будет определить правильную цоколевку (если конечно она не известна).
У таких мультиметров проверочные гнезда состоят из двух отделов p-n-p и n-p-n, а кроме того каждый отдел имеет три комбинации как можно вставить туда транзистор, то есть вместе не более 6 комбинаций, и только лишь одна правильная которая должна показать коэффициент усиления транзистора, за условий что он исправен.

Простой пробник


В данной схеме транзистор будет работать как ключ, схема очень простая и удобная если нужно часто и много проверять транзисторы.

Если транзистор рабочий – при нажатие кнопки светодиод светится, при отпускание гаснет.
Схема представлена для n-p-n транзисторов, но она универсальна, все что нужно сделать, это поставить параллельно к светодиоду еще один светодиод в обратной полярности, а при проверке p-n-p транзистора – просто менять полярность источника питания.

Если по данной методике что то идет не так, задумайтесь, а транзистор ли перед вами и случайно быть может он не биполярный, а полевой или составной.
Часто бывает путают при проверке составные транзисторы пытаясь их проверить стандартным способом, но нужно в первую очередь смотреть справочник или “даташит” со всем описанием транзистора.


Как проверить составной транзистор

Чтобы проверить такой транзистор его необходимо “запустить” то есть он должен как бы работать, для создания такого условия есть простой но интересный способ.
Стрелочным тестером, выставленным в режим проверки сопротивления (предел *1000?) подключаем щупы, плюсовой на коллектор, минусовой на эмиттер – для n-p-n (для p-n-p наоборот) – стрелка тестера не двинется сместа оставаясь в начале шкалы “бесконечность” (для цифрового мультиметра “1”)
Теперь если послюнявить палиц и замкнуть им прикоснувшысь к выводам базы и коллектора то стрелка сдвинется с места от того что транзистор немного приоткроется.
Таким же способом можно проверить любой транзистор даже не выпаивая з схемы.
Но следует помнить что некоторые составные транзисторы имеют в своем составе защитные диоды в переходе эмиттер-коллектор что дает им преимущество в работе с индукционной нагрузкой, например с электромагнитным реле.

Проверка полевых транзисторов

Здесь есть один отличительный момент при проверке таких транзисторов – они очень чувствительны к статическому электричеству которое способно вывести из строя транзистор если не соблюдать методы безопасности при проверке а также выпайке и перемещению. И в большей мере подвержены статике именно маломощные и малогабаритные полевые транзисторы.

Какие методы безопасности?
Транзисторы должны находится на столе на металлическом листе который подключен к заземлению. Для того чтобы снять с человека предельный статический заряд – применяют антистатический браслет который надевают на запястье.
Кроме того хранение и транспортировка особо чувствительных полевиков должна быть з закорочеными выводами, как правило выводы просто обматывают тонкой медной проволкой.

Полевой транзистор в отличие от биполярного управляется напряжением, а не током как у биполярного, поэтому прикладывая напряжение к его затвору мы его или открываем (для N-канального) или закрываем (для P-канального).

Проверить полевой транзистор можно как стрелочным тестером так и цифровым мультиметром.
Все выводы полевого транзистора должны показывать бесконечное сопротивление, независимо от полярности и напряжения на щупах.

Но если поставить положительный щуп тестера к затвору (G) транзистора N-типа, а отрицательный – к истоку (S), зарядится емкость затвора и транзистор откроется. И уже измеряя сопротивления между стоком (D) и истоком (S) прибор покажет некоторое значение сопротивления, которое зависит от ряда факторов, например емкости затвора и сопротивления перехода.

Для P-канального типа транзистора полярность щупов обратная. Также для чистоты эксперимента, перед каждой проверкой необходимо закорачивать выводы транзистора пинцетом чтобы снять заряд с затвора после чего сопротивление сток-исток должно снова стать “бесконечным” (“1”) – если это не так то транзистор скорее всего неисправен.

Особенностью современных мощных полевых транзисторов (MOSFET’ов) есть то что канал сток-исток прозванивается как диод, встроенный диод в канале полевого транзистора есть особенностью мощных полевиков (явление производственного процесса).
Чтобы не посчитать такую “прозвонку” канала за неисправность просто следует помнить о диоде.

В исправном состояние переход сток-исток MOSFETа должен в одну сторону звониться как диод а в другую показывать бесконечность (в закрытом состояние – после закорачивания выводов) Если переход прозваниваеться в обе стороны с “нулевым” сопротивлением то такой транзистор “пробит” и неисправен

Наглядный способ (экспресс проверка)

  • Необходимо замкнуть выводы транзистора
  • Тестером в режиме прозвонки (диод) ставим плюсовой щуп к истоку, а минусовой к стоку (исправный покажет 0.5 – 0.7 вольта)
  • Теперь меняем щупы местами (исправный покажет “1” или по другому говоря бесконечное сопротивление)
  • Минусовой щуп ставим к истоку, а плюсовой на затвор (открываем транзистор)
  • Минусовой щуп оставляем на истоке, а плюсовой сразу ставим на сток, исправный транзистор будет открыт и покажет 0 – 800 милливольт
  • Теперь можем поменять плюсовой и минусовой щупы местами, в обратной полярности переход сток-исток должен иметь такое же сопротивление.
  • Плюсовой щуп ставим к истоку, а минусовой на затвор – транзистор закроется
  • Можем снова проверить переход сток-исток, он должен показывать снова “бесконечное” сопротивление так как транзистор уже закрыт (но помним про диод в обратной полярности)

Большая емкость затвора некоторых полевых транзисторов (особенно мощных) позволяет некоторое продолжительное время сохранять транзистор открытим, что позволяет нам открыв его проверять сопротивление сток-исток уже убрав плюсовой щуп с затвора. Но у транзисторов с малой емкостью затвора необходимо очень быстро перемещать щупы что бы зафиксировать правильную работу транзистора.

Примечание: для проверки P-канального полевого транзистора, процесс выглядит также но щупы мультиметра должны быть противоположной полярности. Для удобства можно перекинуть их местами (красный на минус, а черный на плюс) и использовать все туже описану выше инструкцию.

Проверяя транзистор по такой методике канал сток-исток можно открывать и закрывать даже пальцем, например чтобы открыть достаточно прикоснутся пальцем к затвору держась при этом второй рукой за плюс, а чтобы закрыть нужно все также прикоснутся к затвору но уже держась другим пальцем или второй рукой за минус. Интересный опыт который дает понимание того что транзистор управляется не током (как у биполярных) а напряжением.

Простая схема пробника для проверки полевых транзисторов


Можно собрать простую и эффективную схему проверки полевиков которая достаточно ясно даст понять о состояние транзистора, к тому же достаточно быстро можно перекидать транзисторы если их предстоит проверять часто и много. В некоторых схемах можно проверить транзистор даже полностью не выпаивая его с платы.

Схема универсальна как для P-канальных так и для N-канальных полевых транзисторов в ней присутствует два светодиода включенных в обратной полярности друг к другу (каждый для своего типа) и все что остается при смене типа проверяемого полевого транзистора – просто поменять полярность источника питания.

elektt.blogspot.com

Отправить ответ

avatar
  Подписаться
Уведомление о
