Как заполнять чертежную рамку – Черчение. Графическая работа №1 “Линии”. Рамка на формате А-4 и рамка для основной надписи

Как сделать рамку для курсовой по ГОСТу. Пошаговая инструкция в Word



Приближается время, когда нужно будет сдавать курсовую. Во многих учебных заведениях при оформлении курсовой требуется рамка, оформленная по стандарту.

Стоит ли говорить, что рамки для курсовой работы по ГОСТу – отдельная головная боль студентов. Чтобы понимать, насколько это важно, знайте: преподаватель может просто не принять курсовой проект без рамки. Конечно, содержание важнее рамки. Все же, рамки для курсовой работы должны быть оформлены по принятому стандарту, ведь при желании проверяющий может придраться к любым неточностям.

Как видим, рамка добавляет хлопот по оформлению работы. В связи с этим, многих интересует вопрос: как вставить рамку для курсовой или диплома в документ Word. Рассмотрим несколько способов.

Способы создания рамки для курсовой

Можно начертить рамку от руки, используя трафарет. Это не очень популярный способ.

Те, кому известна программа AutoCAD, могут создать рамку в ней, распечатать на пустых листах и затем поверх листов с рамкой распечатать текст курсовой.

Рамку для чертежей на формате A3 и больше целесообразно выполнять в специальной чертежной программе.

Рамку можно начертить для любого чертежа

Но часто рамка требуется для записок курсовых работ формата А4. При помощи Word также можно создать рамку для курсовой или диплома, и это существенно упрощает жизнь. Как вставить рамки в ворде для курсовой? Ответ ищите ниже!

Кстати, если Вам интересен AutoCad, читайте об основах работы с этой программой в нашем блоге.

Рамка для курсовой работы в Word 2007, 2010, 2013, 2016

Создадим рамку по ГOСТу для курсовой в Word 2010. Откроем новый документ и первым делом во вкладке

zaochnik.ru

Формат, рамка и основная надпись чертежа

Формат, рамка и основная надпись чертежа  [c.14]

Чертеж каждой детали выполняется на отдельном лист стандартного формата, на котором наносится рамка и основная надпись.  [c.260]

В начальной стадии создания рисунка необходимо ввести некоторые начальные установки из каких слоев будет рисунок состоять, на каком слое вы хотите начать рисунок, каким цветом, каким типом линий, какие гарнитуры шрифтов будут использованы в рисунке, размеры чертежа, единицы измерения и т.д. Заготовка, где есть ответы на указанные вопросы, может быть сделана заранее. Эта заготовка называется прототипом чертежа. В заготовке можно создать и определённые элементы, общие для всех чертежей, например, стандартную рамку и основную надпись. Можно заготовить несколько прототипов,соответствующих стандартным форматам чертежа с основной надписью.  

[c.146]


Внутреннюю рамку и основную надпись выполняют сплошными линиями, толщина которых немного меньше линий контура изображений. Площадь, оставшуюся после вычерчивания основной надписи, называют рабочим полем чертежа. Лист обрезают по внешней рамке формата, после того как чертеж полностью закончен.  
[c.16]

Форматы листов чертежей определяются согласно ГОСТ 2.301-68 размерами внешней рамки, выполненной тонкой линией. Рабочее поле чертежа обводится сплошной толстой линией, расположенной на расстоянии 20 мм слева и по 5 мм сверху, справа и снизу от внешней рамки. Размеры основных форматов А4, АЗ, А2, А1, АО и схема образования дополнительных форматов показаны на рис. 1.29. На чертежах любого формата должна быть основная надпись, в которую заносится регламентируемая стандартом ГОСТ 2.104-68 информация. Основную надпись на любых форматах, кроме А4, располагают вдоль короткой или длинной стороны. На формате А4 она располагается только вдоль короткой стороны.  

[c.34]

Допускается выполнять на одном листе чертежи деталей и обо рочный чертеж, который располагается в правой нижней части листа при этом каждый чертеж выполняется на отдельном формате, имеющем рамку шириной 5 мм и основную надпись по форме 2 (ГОСТ 5293—60 рис. 367). Поле для подшивки и основную надпись по форме 2 (ГОСТ 5293—60, рис. 366) выполняют один раз независимо от количества размещенных на чертеже деталей.  [c.323]

В правом нижнем углу листа или гранки, вплотную к линиям рамки, помещается основная надпись— штамп листа или чертежа. В зависимости от формата листа и особенностей графической работы применяются различные штампы, образцы которых приводятся на фиг. 2.  

[c.8]

Программа вернет вас в пространство листа, и по мере переме ения курсора на экране будет перемещаться вставляемый формат. Установите формат, совмещая нижнюю и правую вертикальную стороны внешней рамки с линиями рабочей зоны (рис. 24.4). Заполните основную надпись чертежа.  [c.129]

В зависимости от указанного выше выбрать формат листа. Выполнить рамку чертежа, основную надпись (рис. 10.5) и спецификацию (рис. 10.6).  [c.309]

Выбрать формат листа, вычертить рамку чертежа, выполнить основную надпись и разграфить угловую спецификацию (соответственно числу входящих в сборку деталей).  [c.344]

Основные надписи и рамки выполняют сплошными основными тонкими линиями по ГОСТ 2.303-68 (рис. II.13-11.15). Располагают основные надписи в правом нижнем углу чертежа или другого технического документа (рис. 11.13 —11.15). Формат А4 располагается только вертикально (основная надпись внизу листа). Форматы больше А4 могут быть расположены как горизонтально, так и вертикально (основная надпись может быть нанесена как вдоль длинной, так и вдоль короткой стороны листа).  

[c.33]

Все чертежи оформляют рамкой, которую наносят внутри границ формата сверху, справа и снизу — на расстоянии 5 мм слева — на расстоянии 20 мм (для брошюровки чертежа). Внутри рамки в правом нижнем углу помещается основная надпись.  

[c.7]

ОСНОВНАЯ НАДПИСЬ. Форма, размеры и содержание основной надписи для чертежей и других технических документов стандартизованы (ГОСТ 2.104—68). Установлена единая форма для чертежей всех отраслей промышленности и вторая форма для текстовых документов. Главная часть основной надписи (штамп) располагается в правом нижнем углу рамки чертежа на листах формата 11 — вдоль короткой стороны, а на остальных — короткой или длинной.  [c.75]

Форматы располагают горизонтально (рис. 20, а) или вертикально (рис. 20,6), кроме чертежей на листе формата 11, который следует располагать только вертикально. Внутри формата чертят рамку на расстоянии 20 мм от его левой стороны — поля для подшивки чертежа — и 5 мм от остальных сторон. В правом иижнем углу формата помещают основную надпись.  

[c.16]

Чертеж оформляется рамкой, которая проводится сплош ной основной линией на расстоянии 5 мм от правой нижней и верх ней стороны внешней рамки. С левой стороны оставляется поле шири ной 20 мм, служащее для подшивки и брошюровки чертежей (рис. 7) В правом нижнем углу формата помещается основная надпись На листах формата 11 основную надпись располагают вдоль корот кой стороны листа, на листах формата более 11 допускается распола гать основную надпись вдоль длинной или короткой стороны листа.  [c.14]

Чертежи оформляют рамкой 4 (рис. 2), которую наносят внутри границ 2 формата сверху, справа и снизу — на расстоянии 5 мм, слева — на расстоянии 20 мм (для брошюровки чертежа). Внутри рамки в правом нижнем углу помещают основную надпись 3 (угловой штамп). На листах формата А4 основную надпись помещают вдоль короткой стороны листа. Рамку и графы основной надписи выполняют сплошной толстой основной и сплошной тонкой линиями.  

[c.8]

Указания. При подготовке к контрольной работе следует руководствоваться указаниями к предыдущим заданиям и упражнениям и примером выполнения контрольной работы К133 (рис. 133). Перед контрольной работой разрешается выполнить на листе формата АЗ рамку и основную надпись чертежа. Выбор разрезов зависит от формы модели. Дня симметричных моделей с успехом можно применить соединение половины вида с половиной разреза. В ряде случаев можно использовать местные разрезы. Если модель имеет ребро, расположенное торцом к наблюдателю, то вместо соединения половины вида с половиной разреза применяют соединение вида с разрезом, разграничивая их тонкой волнистой линией, как это сделано на рис. 133. варианты 1…32 контрольной работы 1 приведены на рис. 134…141. Контрольная работа проводится в течение одного часа.  

[c.159]

На формате чертят рамку и основную надпись (рис. 22.1) на формате А4 – по узкой стороне, на остальных форматах – произвольно в правом нижнем углу чертежа. Основная надпись для чертежей деталей, сборочных чертежей и схем включает ряд граф, размещенных в прямоугольнике 185×55 мм  

[c.426]

Чертеж (лист № 2), так же как и лист № 1, ограничивают рамкой, отстоящей от линии обреза формата листа на 5 мм, с левой стороны — на 20 мм. В правом нижнея углу рамки размещают основную надпись.  [c.247]

Эпюры контрольных работ выполняются на листах чертежной бумаги формата 12 (297 X Х420 мм). На расстоянии 5 мм от линии обре-зя листа проводится рамка поля чертежа. С левой стороны линия рамки проводится от линии обреза листа на расстоянии 20 мм. В правом нижнем углу формата вплотную к рамке помещается основная надпись. Размеры ее и текст на ней показаны на чертежах-образцах настоящего пособия.  

[c.4]

Поле чертежа ограничивают рамкой. Ее проводят на расстоянии 3 мм сверху, снизу, справа и 20 мм слева от линии внешней рамки формата. В правом нижнем углу формата вплотную к линиям рамки вычерчиваи5т основную надпись. На рис. 1 приведена учебная форма основной надписи.  [c.6]

Все форматы можно располагать к себе длинной и короткой стороной, кроме формата А4, который располагается только короткой стороной. На форматах толстой сплошной линией вычерчивается внутренняя рамка. С левой стороны она отступает от внешней рамки на 20 мм (поле подшива чертежей), а с трех других сторон – на 5 мм. В правом нижнем углу формата размещается основная надпись, форма и содержание которой устанавливается ГОСТ 2.104-68.  [c.10]

В этой главе приводятся некоторые правила ЕСКД по оформлению чертежей форматы, масштабы, линии, рамка чертежа, основная надпись (угловой штамп) и шрифты для надписей на чертежах.  [c.12]

Рис. 2. Оформление чертежа рамкой, основной надписью и дополнительными графами / — обозначение документов, 2 — границы формата, 3 — основная надпись, 4 — рамка чертежа, 5 — ин вентарные номера и подписи

mash-xxl.info

Как начертить рамку | Сделай все сам

Грамотное оформление чертежей нужно для комфорта их просмотра и чтения. Всякий план должен быть начерчен согласно требованиям, высказанным в цельной системе конструкторской документации.

Инструкция

1. Выберите формат, на котором будет выполняться чертеж. Обыкновенно в инженерной графике, черчении либо на предприятии применяются форматы А1, А2, А3 и А4. Существуют также нетрадиционные форматы, скажем А4х3, тот, что по величине равен трем форматам А4, расположенным вертикально.

2. Расположите лист горизонтально. Если рамка выполняется на формате А4, то лист следует располагать вертикально.

3. Начертите границы рамки. Для этого отступите от левого края листа 20 мм, от нижнего, верхнего и правого края – по 5 мм, и прочертите четыре линии. Обратите внимание, что рамка вычерчивается сплошными основными линиями. Толщина линий рамки в некоторых случаях немножко огромнее толщины линий, которыми выполняется чертеж. Если вы чертите рамку на компьютере, то толщину линии дозволено задать в программе. Линии рамки будут отображаться выбранным вами цветом.

4. Исполняя чертеж рамки с поддержкой карандаша и бумаги, верно подберите карандаш. Для работы вам, скорее каждого, понадобится несколько карандашей различной твердости. Линия, начерченная карандашом со слишком мягким грифелем, выглядит ясно, но легко смазывается при прикосновении. Карандаш со слишком твердым стержнем будет резать бумагу. Следственно класснее предпочесть золотую середину, скажем, твердо-мягкий либо мягкий грифель. На таких карандашах отечественного производства пишут буквы ТМ либо М (твердо-мягкий либо мягкий), на привозных аналогах будут стоять латинские буквы HB и B соответственно. Не лишней будет и положительная заточка карандашей.

5. Вычертите основную надпись. Она выглядит как маленькая таблица в правом нижнем углу листа. Основная надпись имеет размеры 185х55 мм и состоит из нескольких граф с подписями. При работе руководствуйтесь требованиями ГОСТ 2.104-68. В нем указаны точные размеры всей графы.

6. Дополните чертеж рамки несколькими дополнительными графами. Одна из них расположена в верхнем левом углу листа. В этой графе дублируется обозначение документа, указанное в стержневой надписи и повернутое на 180°. Обыкновенно эта графа имеет размеры 70х14 мм. Также по левой стороны листа нужно начертить добавочные графы, которые будут заполняться отделом технической документации.

7. Заполните графы стержневой надписи той информацией, которую вы теснее знаете о плане. Это может быть название изделия, обозначение документа, фамилия разработчика, масштаб, число листов и т.д. Все надписи обязаны быть исполнены чертежным шрифтом по ГОСТ 2.304-81. Если вы делаете чертеж на компьютере, то поменять шрифт дозволено с поддержкой меню программы.

В текстовом редакторе Microsoft Office Word таблица состоит из строк и столбцов, которые содержат текст, цифры либо рисунки. Они применяются для всеобщего упорядочения и представления всех данных. Также они дозволяют выстроить все числа в столбцы и отсортировать их. Создание таблицы в текстовом редакторе является не самой трудной операцией. Прочтение этой статьи гораздо облегчит создание таблицы.

Вам понадобится

  • Текстовый редактор MS Word.

Инструкция

1. Создание всякий таблицы в MS Word дозволено исполнить следующими методами:- нарисовать;- вставить;- сотворить новую таблицу применяя существующие данные.

2. Сделать (нарисовать) таблицу в MS Word. Для того дабы сотворить таблицу в MS Word, которая включает в себя трудный заголовок, стоит воспользоваться пунктом «Нарисовать таблицу » в меню «Таблица». Позже происхождения маленький панели инструментов «Таблицы и границы», дозволено сделать таблицу , а потом исполнить ее редактирование либо форматирование.

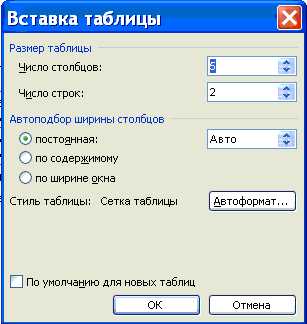

3. Вставка таблицы в MS Word. Для того дабы сотворить стандартную таблицу в MS Word, нужно нажать меню «Таблица» — «Вставить» — «Таблица». В появившемся диалоговом окне «Вставка таблицы» дозволено задать размеры таблицы (число строк и столбцов). Также вы можете включить опцию «Автоподбор ширины столбцов» и «Автоформатирование».

4. Создание новой таблицы на основе ранее введенных данных. Этим методом вы переводите присутствующий в документе текст в таблицу . Стоит подметить, что для правильности отображения грядущей таблицы, нужно указать предисловие всякого столбца. Это сэкономит вам много времени.

5. Для того дабы ввести текст в ячейку таблицы, нужно нажать на ячейку, а после этого ввести текст. Также дозволено воспользоваться буфером обмена, вставить какие-нибудь данные с буфера обмена. Текст, тот, что не поместится в строке, будет перенесен на иную строку, что увеличит всеобщую высоту строки.

Требования по оформлению чертежей указаны в государственных эталонах. Нужно соблюдать их для того, дабы чертеж легче было «читать» не только самому автору, но и иным заинтересованным лицам.

Инструкция

1. Чертеж строят на миллиметровой бумаге либо ватмане. Бумага нарезается в соответствии со эталонами. Особенно зачастую применяется формат А4 — 210 мм на 297 мм. В школах и непрофильных университетах также зачастую применяют листы формата А3, лист А3 вмещает 2 листа А4. Также есть форматы А2, А1 и А0.

2. На листе вычерчивают рамку и блок подписи. Рамка должна стоять от 3 краев на 5 мм, а от левого края (по нему будут сшиваться листы) на 20 мм. В правом нижнем углу вычерчивают таблицу, в которой указывают разную информацию, которая зависит от назначения чертежа. Ученики и студенты обыкновенно пишут номер чертежа, автора, название, даты подписи чертежа и фамилию проверяющего. Эта таблица именуется стержневой надписью чертежа.

3. Все буквы на чертеже и в стержневой надписи вычерчиваются особым шрифтом, с соблюдением относительных размеров букв, расстояния между буквами и между строками. Если надпись не помещается в предуготовленном для нее поле, то берут меньший по высоте шрифт. Чертежный шрифт может быть с наклоном либо без. Неопытные чертежники строят вспомогательные линии для выступающих хвостиков букв, соблюдения угла наклона, соблюдения основных интервалов между буквами и строками.

4. Существует несколько основных видов линий: сплошная, пунктирная, штрихпунктирная, штрихпунктирная с двумя точками. Линии строятся вначале тонко, для этого берут крепкий карандаш. На завершающем этапе построения чертежа видимые сплошные линии проводят больше толсто, пользуясь мягким карандашом.

Полезный совет
Сбережете начерченную на компьютере рамку в обособленный файл и используйте ее в качестве образца при выполнении других чертежей.
