14) На месте каких видов располагают горизонтальные ,фронтальные разрезы?

Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.

15) как подразделяются разрезы в зависимости от числа секущих плоскостей ?

В зависимости от числа секущих плоскостей разре­зы разделяются на простые и сложные. Простым называется разрез при одной секущей плоскости. Сложным называется разрез при двух и более се­кущих плоскостях.

16) Какой разрез называе6тся местным?

Местным разрезом называется разрез, служа­щий для выяснения устройства предмета лишь в от­дельном ограниченном месте.

17)Какой линией местный разрез отделяют от вида?

Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом . Эти линии не должны совпадать с какими-либо другими линиями изображения.

18)В каком случае для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости и разрез надписью не сопровождают?

Если секущая плоскость совпадает с плоскостью симметрии предмета в целом, то для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.

19)какие линии являются разделяющими при соединении части вида и части соответствующего разреза?

Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом.

Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии .

20)какое изображение называют сечением?

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями . На сечении показывается только то, что получается непосредственно в секущей плоскости.

21)В чем различие между разрезом и сечением?

Разрез отличается от сечения тем, что на нём показывают не только то, что находится в секущей плоскости, но и то, что наводится за ней.

22)как обозначают вынесенное сечение?

Вынесенные сечения могут располагаться в разрыве между частями одного и того же вида, на свободном месте , на продолжении штрихпунктирной линии .

23)как в разрезе обозначают отверстия ,расположенные на круглом элементе, когда они не попадают в секущую плоскость?

Ось отверстия мысленно перемещается по окружности центров в плоскость разреза. Достаточно показать одно отверстие на одном разрезе.

24)под каким углом проводят наклонные параллельные линии штриховки к оси изображения или к линиям рамки чертежа?

Наклонные параллельные линии штриховки прово­дят под углом 45° к линиям рамки чертежа, а если они совпадают по направлению с линиями контура или осе­выми линиями, то под углом 30° или 60°.

25) каково назначение разомкнутой линии обозначающей линию сечения и чему ровна ее толщина?

Разомкнутая линия применяется для обозначе­ния линии сечения. Толщина её выбирается в пределах от S до 1^1/₂S, а длина штрихов от 8 до 20 мм.

26) как обозначают вынесенное сечение?

Контур фигуры вынесенного сечения обводят сплошной толстой основной линией.

27)как обозначают несколько одинаковых сечений ,относящихся к одному предмету сколько изображений вычерчивают при этом на этом чертеже?

Для нескольких одинаковых сечений, относящихся к одному предмету, линии сечения обозначают одной и той же буквой и вычерчивают одно сечение.

28)каковы основные правила нанесения линий штриховки?

Наклонные параллельные линии штриховки должны проводиться под углом 45^о к линии контура изображения или к его оси или к линиям рамки чертежа

Если линии штриховки, приведенные к линии рамки чертежа под углом 45^о, совпадают с линиями контура или осевыми линиями, то вместо угла 45^о следует брать угол 30^о или 60^о

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и  необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах . В этих случаях линии штриховки стекла следует наносить с наклоном 15 – 20^о

к линиям большей стороны контура сечения.

studfiles.net

Местный разрез – Большая Энциклопедия Нефти и Газа, статья, страница 1

Местный разрез

Cтраница 1

Местные разрезы на рис. 279 выполнены для указания глубины и диаметра отверстий.  [1]

Местные разрезы применяют для выявления внутренних очертаний детали только на ее отдельном участке.  [2]

Местный разрез выделяют на виде сплошной волнистой линией. Эта линия не должна совпадать с какими-либо линиями изображения. На рис. 182 выполнены местные разрезы, показывающие форму отверстий и углублений, имеющихся в детали.  [3]

Местный разрез выделяется только на видах сплошной волнистой линией ( см. рис. 40 и 43) или сплошной тонкой линией с изломом, которые не должны совпадать с какими-либо другими линиями изображения. Линия сечения для местных разрезов не проводится, и они не обозначаются.  [4]

Местный разрез не допускается выполнять на разрезе. При необходимости показать ограниченное место конструкции предмета, следует выполнять разрезы на отдельных изображу ниях ( черт.  [5]

Местный разрез ограничивают сплошной волнистой линией толщиной от s / З до s / 2, проводимой от руки. Эта линия не должна совпадать с какими-либо линиями изображения. На рис. 166 показан местный разрез, выполненный правильно и неправильно. Неправильность заключается в том, что линия, ограничивающая местный разрез, совпала с линией контура.  [7]

Местный разрез, как правило, не обозначается, так как положение секущей плоскости, производящей местный разрез, обычно сомнений не вызывает.  [8]

Местный разрез выделяют на виде волнистой сплошной линией толщиной s / 2 – s / З ( см. рис. 266), которая не должна совпадать с другими линиями чертежа.  [10]

Местный разрез выделяется на виде сплошной волнистой линией. Эта линия не должна совпадать с какими-либо другими линиями изображения.  [12]

Местные разрезы – разрезы, предназначенные для выявления конструктивных особенностей предмета в отдельном, ограниченном месте.  [13]

Местный разрез выделяют на виде сплошной волнистой линией. Эта линия не должна совпадать с какими-либо другими линиями изображения.  [14]

Страницы:      1    2    3    4

www.ngpedia.ru

Местный разрез – Большая Энциклопедия Нефти и Газа, статья, страница 3

Местный разрез

Cтраница 3

Местным разрезом называется разрез, служащий для выявления устройства предмета лишь в отдельном, узкоограниченном месте. Местный разрез выделяется на виде сплошной волнистой линией.  [31]

Местным разрезом называется разрез служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте.  [32]

Местным разрезом выделен профиль резьбы, где указаны размер, шаг и угол профиля.  [34]

Если местный разрез выполняется на части предмета, представляющей собой тело вращения ( рис. 254 6) и, следовательно, изображенной с осевой линией, то местный разрез с видом могут этой осевой линией или линией обрыва.  [35]

Если местный разрез выполняют на части предмета, представляющей собой тело вращения ( цилиндрические элементы на рис. 142), то такой разрез можно отделить от вида тонкой штрихпунктирной линией, являющейся изображением оси этой части предмета.  [36]

Если местный разрез выполняется на части предмета, представляющей собой тело вращения ( рис. 254 6) и, следовательно, изображенной с осевой линией, то местный разрез с видом могут разделяться этой осевой линией или линией обрыва.  [37]

Что такое местный разрез, для чего он служит.  [38]

Как изображают местный разрез.  [39]

При помощи местного разреза показано центровое отверстие. Шпоночный паз ( канавку) прорезают пальцевой фрезой.  [40]

Что называется местным разрезом.  [41]

Для чего применяют местный разрез.  [42]

Какой линией отделяют местный разрез от вида и как эту линию проводят.  [43]

Для чего применяют местный разрез.  [44]

Когда следует применять местный разрез.  [45]

Страницы:      1    2    3    4

www.ngpedia.ru

2.3 Создание местного разреза

На чертеже вала окружностью или эллипсом ограничивают место местного разреза, как на рисунке 47.

Обязательно следует проверить, является ли вид Текущим!!! (если вид является текущем, то линии основного контура отображаются синим цветом).

Рисунок 47 – Эскизы местных разрезов

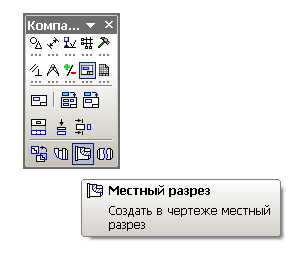

На инструментальной панели Ассоциативные виды выберите команду Местный разрез (рисунок 48).

Рисунок 48 – Команда «Местный разрез»

Курсором укажите сначала на эллипс, он подсветится красным цветом. После этого компьютер попросит указать, где проходит секущая плоскость для местного разреза. Плоскость проходит через центр вида слева. Таким же способом создайте местный разрез для центрового отверстия.

Результат выполнения местных разрезов представлен на рисунке 49.

Рисунок 49 – Результат выполнения местных разрезов

2.4 Создание выносных элементов для проточек

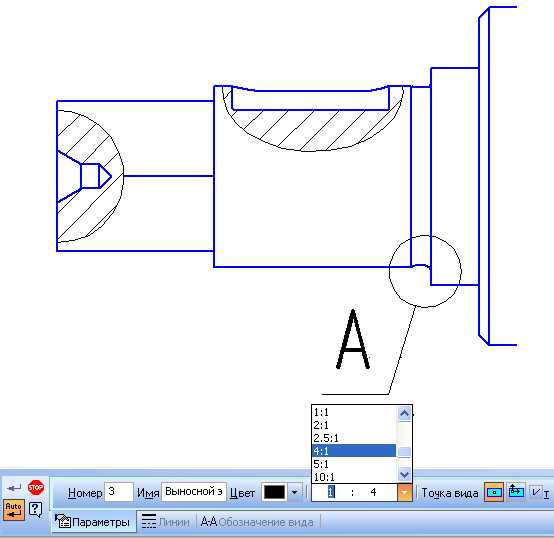

На инструментальной панели выберите команду Обозначения – Выносной элемент. Проверьте, является ли вид Текущим!!! Следуйте указаниям компьютера (рисунок 50).

Рисунок 50 – Создание выносного элемента

В строке параметров отметьте отрисовку масштаба.

Проверьте, является ли вид Текущим!!! Следующим создается выносной элемент Б (рисунок 51).

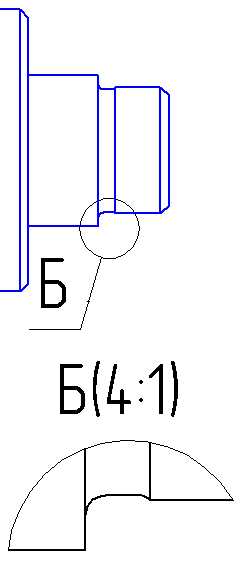

Рисунок 51 – Размещение и обозначение выносных элементов

2.5 Создание разрезов в-в и г-г

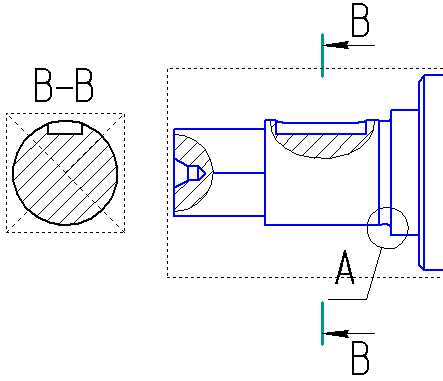

На инструментальной панели выбрать команду Обозначения – Линия разреза (рисунок 52).

Рисунок 52 – Обозначение разрезов

Обязательно следует проверить, является ли вид Текущим!!!

Рисунок 53 – Построение разрезов В-В и Г-Г

Система автоматически располагает разрез В-В в проекционной связи (рисунок 53). В строке параметров можно назначить любое место на поле чертежа. Можно также изменить масштаб изображения разреза (рисунок 54).

Рисунок 54 – Строка параметров при создании разрезов

2.6 Оформление чертежа вала

После создания всех необходимых разрезов и выносных элементов приступают к простановке размеров, технологических обозначений, надписей и других элементов (осевых линий, обозначений центра и т.п.).

Изображение осевых линий и обозначение центров окружностей выполняется с помощью специальных команд. На компактной панели, на странице Обозначения (рисунок 55) выберите команды Автоосевая (рисунок 55а) или Обозначение центра (рисунок 55б) и проставьте на главном виде и на разрезах В-В и Г-Г.

а б

Рисунок 55 – Оформление осевых и центров отверстий

2.7 Как погасить вид

При оформлении чертежа вид слева является избыточным, но удалить его нельзя, так как в нем расположена линия, обозначающая место прохождения секущей плоскости при создании местных разрезов. При попытке удалить вид слева система будет вынуждена удалить и связанные с ним местные разрезы. Такая зависимость называется Отношениями. В этой ситуации лишний вид можно скрыть.

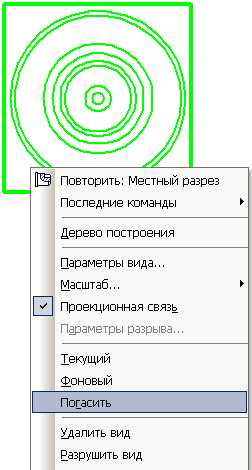

Щелкните правой клавишей мыши внутри рамки выделенного вида и выполните из контекстного меню команду Погасить – вид исчезнет с чертежа (рисунок 56).

Рисунок 56 – Погашение вида

studfiles.net

Черчение “Разрезы наклонные и местные”

Разделы: Технология

---

Цель урока: формирование новых знаний, умений, навыков по наклонным и местным разрезам.

Задачи:

Образовательная – раскрыть и познакомить с понятиями местный и наклонный разрезы;
Развивающая – развивать пространственное представление и воображение;
Воспитывающая – воспитывать трудолюбие, уважение к собственному и чужому труду.

Тип урока: Комбинированный.

Оборудование для учителя: проектор, линейка, циркуль, мел.

Оборудование для учащихся: карандаши, линейки, угольники, циркуль, тетрадь.

План:

1. Организационная часть.
2. Фронтальный опрос по предыдущему материалу.
3. Целепологание.
4. Объяснение нового материала.
5. Закрепление пройденного материала.
6. Подведение итогов урока.
7. Домашнее задание.

План урока

1. Организационная часть.

2. Фронтальный опрос по предыдущему материалу.

Учитель: на прошлом уроке вы проходили тему “Разрезы простые”. Прежде чем начнем проходить новую тему, нам следует повторить предыдущий урок.

1 вопрос: Для чего используются разрезы?
Ответ: разрезы используются для показа внутренней формы изделия.

2 вопрос: Дайте определение понятию “Разрез”
Ответ: это изображение предмета мысленно рассеченного одной или несколько секущими плоскостями.

3 вопрос: Какие разрезы называются простыми?
Ответ: простыми называют разрезы при одной секущей плоскости.

4 вопрос: На какие группы делятся простые разрезы?
Ответ: в зависимости от положения секущей плоскости по отношению плоскости проекции простые разрезы делятся:

• Горизонтальный;
• Фронтальный;
• Профильный.

Давайте посмотрим с помощью проектора карточки и определим, какая секущая плоскость изображена.

5 вопрос: Какая секущая плоскость изображена на рисунке №1?
Ответ: фронтальная секущая плоскость.

6 вопрос: Какая секущая плоскость изображена на рисунке №2?
Ответ: профильная секущая плоскость.

7 вопрос: Какая секущая плоскость изображена на рисунке №3?
Ответ: горизонтальная секущая плоскость.

8 вопрос: Объясните правило изображенное на рисунке №4?
Ответ: если секущая плоскость совпадает с плоскостью симметрии детали, то разрез на чертеже не обозначается.

9 вопрос: Объясните правило изображенное на рисунке №5?
Ответ: положение секущей плоскости показывают штрихами разомкнутой линии. К штрихам разомкнутой линии на расстоянии 2-3 мм от внешнего края ставят стрелки, указывающего направление взгляда.

10 вопрос: А как подписывают изображение разреза?
Ответ: с внешней стороны пишут прописные буквы русского алфавита. Изображение разреза подписывается надписью типа А – А, Б – Б.

3. Целепологание.

И так, мы с вами повторили предыдущую тему. А сегодняшняя тема “Разрезы наклонные и местные”. Если смотреть на деталь, где много разных глухих и сквозных отверстий, мы не сможем увидеть его конструкцию, т.к. эти отверстия расположены внутри детали. Следовательно, нужно использовать местный разрез. Бывают детали, которые расположены наклонно под острым углом, чтобы посмотреть их внутреннее строение используют наклонные разрезы.

4. Объяснение нового материала.

Давайте запишем определение наклонных и местных разрезов, и посмотрим их на рис. №6, №7

Если секущая плоскость расположена наклонно по острым к горизонтальной плоскости проекции, то разрез называют наклонным.

Наклонный разрез проецируют на дополнительную плоскость, параллельно секущей, совмещая ее с плоскостью чертежа. Пример наклонного разреза приведен на рисунке №6. Положение секущей плоскости отмечается линией сечения со стрелками, указывающими направления взгляда.

Разрез, служащий для выявления формы предмета лишь в определенном, ограниченном месте, называется местным.

Местный разрез выделяется на виде сплошной тонкой волнистой линией, которая не должна совпадать с какой – либо другой линией изображения или быть ее продолжением.

Местные разрезы на рисунке №7, выполнены для указания глубины и диаметра глухих (несквозных) отверстий.

На рисунке № 8 с помощью местного разреза выявлена внутренняя форма изделия.

Я сейчас буду чертить на доске изображения наклонного и местного разреза. А вы в след за мной будете чертить в тетради.

Наклонный разрез.

Местный разрез.

5. Закрепление пройденного материала.

Вопрос: Для чего применяют на чертеже разрезы?
Ответ: Разрезы используются для показа внутренней формы изделия.

Вопрос: Для чего применяют местный разрез?
Ответ: Если требуется выяснить конструкцию изделия, лишь в отдельном ограниченном месте, можно применить местный разрез.

Вопрос: Дайте определение местному разрезу?
Ответ: Разрез, служащий для выявления формы предмета лишь в отдельном, ограниченном месте, называется местным.

Вопрос: Как оформляют местный разрез?
Ответ: Требуется показать внутреннюю форму, и границы местного разреза указывают тонкой сплошной линией.

Вопрос: Для чего применяют наклонный разрез?
Ответ: Наклонный разрез применяют, если деталь имеет наклонно расположенные полые элементы.

Вопрос: Дайте определение наклонного разреза .
Ответ: Если секущая плоскость расположена наклонно под острым углом к горизонтальной плоскости проекции, то разрез называют наклонным.

6. Подведение итогов урока.

7. Домашнее задание.
