Иногда в дальних походах возникает острая необходимость правильного определения сторон света. Может даже случиться, что от этого будет зависеть жизнь и здоровье членов экспедиции. Если есть компас — не беда. А если он вышел из строя или потерян? Тогда варианты такие: определять стороны света по звездам, солнцу, приметам или изготовить примитивный компас самостоятельно. Я как раз и хочу вам рассказать, как сделать компас самостоятельно, используя при этом только доступные материала. Мы рассмотрим несколько вариаций таких самодельных приборов.

Компас своими руками из иголки и емкости с водой

Стеклянная или керамическая емкость с пресной водой (металлические не подойдут, так как будут искажать магнитное поле).
Иголка
Кусочек плавучего материала (пробка, пенопласт, поролон)

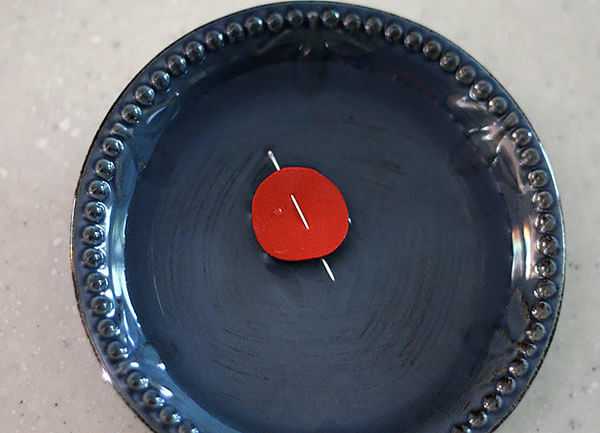

Сборка самодельного компаса

Отрезаем небольшой кусочек плавучего материала. Самое важное, чтобы он был такого размера, чтобы обеспечить плавучесть закрепленной на нем иголки и в то же время, чтобы он имел такой размер, что силы поверхностного натяжения воды и силы сопротивления были пренебрежимо малы — это необходимо, чтобы обеспечить точность показаний.

Игла у нас будет выполнять роль стрелки. Для начала необходимо сделать так, чтобы один конец иголки был намагничен, а другой нет. Если под рукой есть магниты (они присутствуют в динамиках плеера, приемника, в электромоторчиках и т. д.), то намагнитить иглу-стрелку можно с их помощью. Если же магнитов нет, то можно просто подержать один конец иголки над пламенем в течение 25-35 секунд, после чего этот кончик будет размагничен (если вы интересовались физикой в школе, то понимаете почему так происходит). Итак, стрелка готова. Намагниченный ее конец будет указателем на Серер, а ненамагниченный — на Юг.

Крепим иголку-стрелку к поплавку. Удобнее всего аккуратно проткнуть поплавочек иголкой по оси симметрии. Такое крепление простое и в то же время надежное. Осталось просто поместить поплавок со стрелкой в емкость с водой таким образом, чтобы стенки емкости не мешали вращению стрелки. Компас готов, осталось его откалибровать.

Если вы знаете, какой кончик вашей иголки был намагничен, а какой нет, то можете сразу судить о том, где находится север по положению намагниченного кончика. Если же вы не знаете, то определить где Север и Юг вам помогут такие факты: место, где солнце всходит и где заходит (Восход-Восток, Заход— Запад ) или положение полярной звезды. Используя эти признаки вы без труда откалибруете свой самодельный компас.

Компас своими руками без применения жидкости

Игла или лезвие безопасной бритвы
Прозрачная бутылочка
Тонкая нить или леска

Изготавливаем стрелку компаса и намагничиваем ее, как было описано в предыдущей инструкции. Для изготовления стрелки можно воспользоваться иглой или лезвием от безопасной бритвы. Можно делать стрелку и из половинки бритвенного лезвия.

Калибруем получившийся компас по методу, описанному в последнем пункте предыдущей инструкции и получаем прибор, готовый к использованию.

Как вы видите, сделать компас самостоятельно не так сложно. С одной стороны мы с вами посмотрели интересные решения, а если копнуть глубже, то становится очевидно, что мы пополнили свою копилку знаний крайне полезной информацией! Удачных вам путешествий, друзья.

А вас еще ждет интересное видео из сети по нашей теме:

Бывает так, что необходимо точно знать, в какой стороне находится юг, а в которой север. Дома это может пригодиться при настройке антенны, а путешественникам без подобных знаний, особенно в условиях дикой природы, вовсе не обойтись. Конечно, проще всего воспользоваться обычным компасом. А что делать, если его нет под рукой? Как сделать компас дома и на природе? Оказывается, это очень просто. Вам не понадобятся специальные приспособления — только подручные материалы, которые есть у каждого дома, или их легко раздобыть в лесу.

Как сделать компас в домашних условиях

1. Для того чтобы сделать незаменимый атрибут туриста, необходима иголка, небольшой кусок поролона и кружка с водой. Для начала следует взять поролон, примерно 3Х3 сантиметра. Он нам понадобится, чтобы иголка держалась на воде и не тонула. Поролон протыкаем иглой в центре и помещаем простую конструкцию в кружку с водой.

2. Для того чтобы она стала настоящим компасом, осталось намагнитить один кончик иголки. Найти магнит в квартире очень просто. Он есть в гарнитуре, удерживающей дверки кухонного шкафа, или в динамике музыкального центра. Чтобы размагнитить иглу, достаточно поднести один ее кончик к газовой горелке и подержать над огнем 20 секунд. Таким образом, намагниченный кончик иглы будет показывать нам север, размагниченное острие подскажет, где юг. Снова помещаем нашу конструкцию в воду.

3. Чтобы понять, где расположен север, а где юг, встаньте лицом по направлению иглы. Вспомните, в какое окно по утрам у вас светит солнце (это будет восток), соответственно, садится солнце в противоположной стороне — это запад. Теперь встаньте вдоль иглы таким образом, чтобы восток оказался слева, а запад — справа. Так вы окажетесь лицом к югу, а спиной к северу.

Как сделать компас на природе

Иногда в походе, например, в лесу, важно знать точное направление пути, чтобы не заблудиться. Оказывается, понять, где север, а где юг, также легко, используя подручные средства. Рассмотрим два варианта того, как создать свой компас в экстремальных условиях.

1. Для первого варианта вам нужно найти что-то металлическое. Подойдет любой гвоздь, проволока или иголка. Чтобы намагнитить нашу стрелку, достаточно потереть ее об волосы. Далее гвозди нужно привязать к нитке или леске и подвесить на статичную поверхность (например, ветку дерева). Важно, чтобы длина нитки составляла не меньше 40 сантиметров, иначе результат будет неточным. Теперь стрелка точно покажет намагниченным концом на север. Как определить остальные направления частей света, вы уже знаете.

2. Для второго варианта нужна миска с водой. Намагничиваем один конец стрелки и кладем в миску, уложив на кусочек коры. Стрелка обязательно подскажет вам, где находится север.

Итак, теперь вы знаете, как сделать компас в любой ситуации. Эта процедура не займет много времени хоть в условиях современной квартиры, хоть в дремучем лесу. Достаточно проявить немного смекалки, найти подходящие материалы, своими руками создать нехитрое приспособление, и вы всегда будете точно знать, в каком направлении следует двигаться. Теперь вам не страшны любые неприятности в путешествии.

Ситуации, когда может понадобиться компас, бывают разные: заблудились в лесу, определить в квартире север-юг, поставить мебель по фен-шую. Но, как всегда, в нужный момент, «под рукой» нет чего-то важного, в данном случае компаса. Что делать? Смастерите его самостоятельно. Ниже мы расскажем, как сделать компас и что для этого надо.

Делаем компас в домашних условиях

Можно сделать два вида компасов — на воде и на нитке.

Для первого варианта нам понадобятся: иголка, магнит, пенопласт, широкая стеклянная емкость с водой (глубокая тарелка).

Магнитом проводим по одному из кончиков иголки, 20-30 раз в одном направлении. Так мы намагничиваем его.
Делаем стрелку компаса. Вставляем иголку в пенопласт так, чтобы оба ее конца выглядывали из него. При этом наша стрелка должна ровно держаться на воде, не переворачиваясь, то есть надо четко найти и установить центр тяжести.
Опускаем стрелку в емкость с водой. Она начнет крутиться и через время остановится, намагниченный конец будет указывать на север.

Для второго варианта нам потребуется магнит, иголка, нитка, скотч, кусочек бумаги, карандаш, ножницы и стеклянная емкость (подойдет 3л банка).

Намагничиваем один конец иголки.

В кусочек бумаги вставляем иголку.
К бумаге, скотчем приклеиваем нитку, второй конец нитки закрепляем на карандаше. Уравниваем центр тяжести нашей стрелки.
Опускаем стрелку в банку, а карандаш кладем на опору (горловину банки).
«Стрелка» начнет крутиться, и намагниченный кончик иголки укажет на север.

Теперь вы знаете, как сделать компас своими руками в домашних условиях.

Для этого будем использовать подручные материалы. Конечно, желательно идя в походы, на охоту, за грибами положить в карман проволоку или гвоздь, кусочек нитки и магнит, но если чего-то из этого нет, не беда. Предлагаем рассмотреть два варианта создания компасов в экстремальных условиях.

Первый: нам понадобится что-то не большое, металлическое. Это может быть иголка, кусочек проволоки или гвоздь. Теперь нам надо намагнитить один из ее концов, как в компасе сделать деталь, самую главную – стрелку, если нет магнита? Намагнитить металлический предмет можно трением. Потрите его об волосы или шерстяную одежду. Теперь привязываем к нашей стрелки нитку. Обязательно найдите центр тяжести и уравновесьте проволоку, иначе результат будет неверным. Длина нитки должна быть не меньше 40см. Второй край ее берем в руки или привязываем к палке и устанавливаем на опоре. После того, как наша стрелка покрутится и уравновесится, намагниченный край точно укажет на север.

Для второго варианта нам понадобится лунка с водой или миска. Намагничиваем один конец нашей «стрелки». Берем лист дерева или кусочек коры и кладем ее туда. Опускаем все это в лужу и смотрим, куда укажет кончик стрелки. Там и будет север.

Как видите сделать компас не сложно в любой ситуации, надо только проявить смекалку. Можете для начала поэкспериментировать дома. Если что не так, набираем в поисковике: как сделать компас – видео, и смотрим. Теперь уж точно, никаких вопросов не осталось.

elfterra.ru

Как сделать компас своими руками?

Бывает так, что необходимо точно знать, в какой стороне находится юг, а в которой север. Дома это может пригодиться при настройке антенны, а путешественникам без подобных знаний, особенно в условиях дикой природы, вовсе не обойтись. Конечно, проще всего воспользоваться обычным компасом. А что делать, если его нет под рукой? Как сделать компас дома и на природе? Оказывается, это очень просто. Вам не понадобятся специальные приспособления – только подручные материалы, которые есть у каждого дома, или их легко раздобыть в лесу.

Как сделать компас в домашних условиях

3. Чтобы понять, где расположен север, а где юг, встаньте лицом по направлению иглы. Вспомните, в какое окно по утрам у вас светит солнце (это будет восток), соответственно, садится солнце в противоположной стороне – это запад. Теперь встаньте вдоль иглы таким образом, чтобы восток оказался слева, а запад – справа. Так вы окажетесь лицом к югу, а спиной к северу.

Как сделать компас на природе

fb.ru

Как сделать компас своими руками в домашних условиях

Магнитный компас — стратегически важная вещь в туристическом походе, а уж тем более в условиях аварийного выживания. Именно поэтому нужно знать, как в условиях дикой природы, например, в лесу, сделать самодельный компас, используя лишь подручные материалы: никогда ведь нельзя быть уверенным в том, что все необходимое снаряжение окажется под рукой в трудную минуту.

Самый простой компас из подручных материалов — здесь игла играет роль стрелки, а пробка и вода нужны для того, чтобы сама «стрелка» практически не испытывала сопротивления.

В Интернете и некоторых учебниках по выживанию описаны способы создания самодельного компаса, однако, тщательный анализ этой информации выявил в них множество неточностей, заблуждений и откровенной глупости. Поэтому предлагаю рассмотреть не только то, как можно изготовить компас, но и разобраться в многочисленных заблуждениях, связанных с этой весьма популярной темой.

Как сделать самодельный компас

Говоря о конструкции самодельного компаса, можно было бы просто привести алгоритм его создания и на том и закончить. Однако, как мне кажется, несмотря на простоту такого подхода, это огранивает читателя в разнообразии и заставляет его смотреть на вопрос узконаправленно, исключая возможность импровизации в ситуации, когда возникнет необходимость сделать компас своими руками.

В связи с этим предлагаю рассмотреть не конкретный алгоритм создания компаса, а его этапы, о которых можно было бы поговорить более детально, разобравшись в их сути и тонкостях, и тем самым полностью раскрывая их потенциал.

Итак, весь процесс создания компаса делится на несколько этапов:

В самом начале производится поиск предмета, который будет выполнять роль стрелки.
На втором этапе происходит намагничивание этого предмета.
Затем самодельной стрелке компаса обеспечивают условия наименьшего трения, чтобы она смогла повернуться, расположившись вдоль силовых линий магнитного поля Земли и указать направление на магнитные север и юг.

При необходимости для корректной работы стрелки используется защита от ветра, ведь работать с таким компасом скорее всего придется не в домашних условиях, а на природе, где ветреная погода — это норма.

К слову, один из первых компасов, появившийся в Европе, представлял собой намагниченную стрелку, плавающую на пробке в сосуде с водой.

Далее поэтапно рассмотрим весь процесс изготовления простейшего средства навигации.

Материал для стрелки компаса

Для создания примитивного средства навигации, коим является магнитный компас, нужно иметь предмет из ферромагнетика — материала, который способен обладать магнитными свойствами при отсутствии внешнего магнитного поля. Такой материал легко определить, поднеся к нему постоянный магнит — ферромагнетики будут легко примагничиваться.

На самом деле, взаимодействовать с магнитным полем могут и диамагнетики, но для этого нужно создать очень сильное магнитное поле. Например, хорошо известен эксперимент, где в магнитном поле левитирует лягушка. Он показан в видео:

К известным «бытовым» ферромагнетикам относятся в основном изделия из железа и его сплавов. Такие предметы, как гвоздь, стальные нож и ножницы, английская булавка, швейная иголка и рыболовный крючок — это все изделия из ферромагнетиков, и все они пригодны для самодельной стрелки.

Наиболее удобными из них будут те, которые имеют меньшую массу и размер. Это станет вполне очевидным, когда рассмотрим следующие этапы.

Однако при отсутствии миниатюрной «стрелки», вполне можно воспользоваться и более громоздкими вариантами.

Рассматривая последующие этапы, для примера представим, что в качестве магнитной стрелки была выбрана швейная иголка — наиболее популярный вариант стрелки для самодельного компаса.

Намагничивание импровизированной стрелки

Чтобы иголка — будущая стрелка компаса — поворачивалась в магнитном поле Земли, она должна быть намагничена.

Зачастую ферромагнитные предметы, используемые в качестве стрелки, уже могут быть намагничены.

Именно с этим, как мне кажется, связано большинство заблуждений, где люди полагают, что смогли намагнитить предмет, применяя на самом деле совершенно непригодные для этого методы. Например, пытаются намагнитить иглу, натирая ее об волосы. Другими словами, в этом случае имеет место быть ошибка в определении причинно-следственных связей.

В полевых условиях проверить, намагничен предмет или нет, достаточно просто: нужно сделать из него компас и посмотреть, поворачивается ли стрелка. О том, как именно это делается, мы расскажем далее.

При этом нужно после полной остановки «стрелки» поворачивать ее то в одну сторону, то в другую. Если такая стрелка постоянно возвращается в одно и то же положение, значит она намагничена и дополнительно намагничивать ее не обязательно. Кстати, таким же образом проверяется исправность компаса, сделанного на производстве.

Если же стрелка не была намагничена, то намагнитить ее можно двумя способами.

Способ №1 — с помощью магнита. Это самый простой и быстрый способ.

Для этого достаточно положить стрелку рядом с магнитом. В диких условиях зачастую предлагают вынуть магнит из динамиков наушников или телефона. Однако, как по мне, это нерационально: телефон может еще пригодиться. Все намного проще: достаточно стрелку положить на сам телефон или рацию, чтобы она намагнитилась, но еще проще положить ее на стальной нож, который, как правило, обладает магнитными свойствами.

Долго держать стрелку возле такого магнита не нужно: обычно достаточно нескольких секунд.

Определение сторон импровизированной стрелки происходит эмпирическим путем по звездам или Солнцу. То есть по светилам определяются стороны света, а затем определяется, какая часть стрелки, куда показывает. А о том, как определять стороны света по Солнцу и звездам мы рассказывали здесь (Ориентирование по Солнцу) и здесь (Ориентирование по Полярной звезде).

Способ №2 — с помощью катушки и тока. Этот способ посложнее и требует наличия изолированного провода и источника тока.

В этом способе вокруг иглы в виде катушки в один слой наматывается изолированный провод. Если провод оказался неизолированным, то иглу можно покрыть сухой туалетной бумагой или куском полиэтилена, чтобы изолировать ее от контакта с проводом, а витки делать так, чтобы они не соприкасались друг с другом.

Через катушку пропускается электрический ток, в результате чего внутри катушки возникает магнитное поле, а иголка становится сердечником этого электромагнита.

Где взять электричество для этого способа? Все просто: чаще всего в качестве источника электропитания в дикой природе выступает батарейка от фонарика или аккумулятор от телефона, хотя бывают и другие источники. Главное, чтобы ток был постоянным, а не переменным, то есть розетка без дополнительных схем, выравнивающих электрический ток, для этого не подойдет.

Чтобы определить, какая сторона иглы, показывает на север, можно воспользоваться методом, предложенным в первом способе. Однако есть и другой вариант.

Для этого нужно вспомнить физику и правило буравчика. Применительно к данному случаю, ориентируясь на это правило, можно сказать, что буравчик будет двигаться в ту сторону, где у импровизированной стрелки будет северный конец. Именно этот конец стрелки будет показывать в направлении на северный магнитный полюс Земли.

Теперь, когда основная часть работы проделана, дело остается за малым — дать возможность стрелке беспрепятственно вращаться. Для этого нужно правильно ее закрепить.

Как закрепить стрелку в компасе

На самом деле, в отличии от фабричных моделей, каким-то специальным образом крепить стрелку вовсе не обязательно. Обычно для уменьшения трения иголку либо кладут на воду, либо подвешивают на тонкую нитку или леску. Но здесь есть свои нюансы, о которых мы и поговорим.

Для варианта с водой можно использовать лужу или другой естественный водоем. Но во втором случае возникает опасность потери иглы вследствии ее утопления.

Также хорошими вариантами являются емкости, например, пластиковая тарелка или алюминиевый котелок, в которые можно налить воду и опустить на нее иглу. В этом случае важно следить, чтобы у посуды не было ферромагнитных частей. Например, у котелка могут быть стальные ручки, вызывающие изменения в показаниях самодельного компаса.

На фото ниже показана одноразовая пластиковая тарелка с водой, в которой плавает игла, закрепленная на куске водонепроницаемой ткани — это и есть компас их подручных материалов:

Неплохой вариант для «водного» компаса — полиэтилен, помещенный в углубление в земле или песке и наполненный водой.

Стоит проследить и за тем, чтобы поверхность воды оставалась чистой, ведь пленка, образованная какими-либо веществами или микроскопическими живыми организмами также может сильно повлиять на работу самодельного компаса, не давая возможности стрелке вращаться.

Если игла совсем небольшая и соответственно легкая, то ее можно медленно положить на воду — и она останется на плаву за счет сил поверхностного натяжения. Для этого важно, чтобы перед тем, как игла окажется в воде, ее поверхность оставалась сухой.

Однако удержать на воде цыганскую иглу таким образом не получится из-за ее большой массы. Поэтому такую иглу можно положить на лист дерева или кустарника, либо же просунуть в полый сухой стебель какого-нибудь растения, обладающий достаточной плавучестью, чтобы удержать на поверхности воды иглу.

Также плавсредством для иглы могут служить кусок пенопласта, пластиковая пробка от бутылки и многие другие легкие материалы, не вызывающие магнитных девиаций, о которых мы подробно рассказывали здесь (Магнитный компас).

Важно, чтобы во время измерений игла на «кораблике» не касалась стенок сосуда или «берегов» лужи, поскольку в этом случае трение не даст игле свободно вращаться.

Таким образом, благодаря воде удается добиться наименьшего сопротивления, а сама игла поворачивается и указывает на север и юг, даже будучи слабо намагниченной.

Если же планируется подвешивать иглу на нитку, то на нитке можно сделать бегущий простой узел, который под весом иглы будет дополнительно затягиваться, не давая ей сильно проскальзывать. При этом подвешивать иглу нужно примерно за середину с небольшим смещением в сторону ушка, то есть более тяжело части. Точное место крепления нити к игле побирается опытным путем.

Кстати, вместо нити или лески вполне подойдет длинный человеческий волос. Мне удавалось добиться неплохих результатов, используя именно этот материал. В видео показано, как это сделать:

Для того, чтобы игла меньше выскальзывала из петли, я ее обматывал двумя-тремя слоями туалетной бумаги. Кроме того, такой вариант за счет парусности позволяет стрелке быстрее «успокоиться», что значительно ускоряет работу с компасом.

Очень важно для этого варианта использовать как можно более тонкую и длинную нить или леску, поскольку только в этом случае удастся в достаточной мере минимизировать эффект скручивания материала, который может служить причиной большой погрешности в измерениях.

Из этих двух вариант с водой по праву можно назвать лучшим, поскольку именно он дает минимальные ошибки и позволяет импровизированной стрелке быстро стабилизироваться.

Вот мы и рассмотрели устройство простейшего магнитного компаса. Однако в таком варианте компас сможет работать в основном только в домашних условиях: в природе конструкцию самодельного компаса придется дополнить ветрозаслоном. Особенно важно это для компаса с использованием подвесной схемы крепления стрелки.

Защита от ветра

Чаще всего в качестве ветрозаслона предлагается обрезанная посредине пластиковая прозрачная бутылка. Такой вариант, как по мне, не очень удобен ни для «водного», ни для «нитяного» компаса. В первом случае иглу сложно будет удержать в центре объема, и она может соприкасаться со стенками, что, как помним, ведет к ошибкам в измерениях. Во втором случае из-за слишком короткой нити на иголку будут действовать силы, связанные с сопротивлением нити к скручиванию, что также негативно скажется на показаниях.

В качестве ветрозаслона лично я предложил бы естественные укрытия, совмещенные с дополнительной защитой от ветра собственным телом. Также с этим прекрасно справляется алюминиевый котелок, представляя собой, как емкость для воды, так и защиту от ветра. Однако такой вариант эффективен только для «водного» компаса. Для иголки на нитке можно воспользоваться кариматом, скрутив его в тубус и поставив вертикально: таким образом получится неплохая защита от ветра при достаточно длинной нити, к которой подвешена игла.

Если же каримата, полиэтилена или других материалов для создания искусственного ветрозаслона нет в наличии, местность не располагает естественными укрытиями, а погода оставляет желать лучшего, тогда нужно пользоваться тем, что есть, либо дожидаться, когда погода утихнет или прояснится, чтобы перейти к методам ориентирования по небесным светилам.

А теперь, как и было обещано, разберем самые распространенные заблуждения, связанные с этой темой.

Заблуждения и их опровержения

В качестве источника наиболее популярных заблуждений я выбрал известную книгу по выживанию «Книга, которая спасет вам жизнь» не менее известного советского туриста-экстремала Андрея Александровича Ильина. Кто знает, возможно именно она послужила причиной распространившихся и закрепившихся в умах людей мифов.

Итак, рассмотрим «великолепную семерку» самых распространенных мифов, связанных с конструированием самодельного компаса.

Заблуждение № 1. При сооружении самодельного магнитного компаса можно в качестве оси для стрелки использовать иголку, которую необходимо воткнуть в основание компаса ушком вниз.

Опровержение: в конструкции компаса не должно быть ферромагнитных элементов, кроме самой стрелки. В противном случае возникают искажения в показаниях компаса, связанные с магнитными девиациями.

Заблуждение № 2. Для того, чтобы намагнитить иглу, находящуюся в катушке, через которую течет электрический ток, нужно затратить не менее 10 минут.

Опровержение: опыт показал, что для намагничивания иглы таким образом достаточно времени не более 5–10 секунд. При этом для того, чтобы перемагнитить иглу и поменять ее полюса на противоположные, также достаточно не более 10 секунд. Тратить дополнительное время не только бесполезно, но и вредно, поскольку кроме временных потерь происходит разрядка источника питания, который мог сгодиться для других целей, например, для разжигания огня.

Заблуждение № 3. Северным концом намагниченной в электрической катушке иголки будет тот конец, со стороны которого была подведена отрицательная клемма батарейки.

Опровержение: северный конец иглы определяется правилом буравчика, также известного, как правило правой руки. А по этому правилу не всегда северный конец будет тот, со стороны которого была подключена отрицательная клемма: тут роль сыграет еще и направление витков обмотки.

Заблуждение № 4. Чтобы иголка лежала на воде, удерживаемая силами поверхностного натяжения, ее нужно потереть об волосы или между пальцами.

Опровержение: даже полностью обезжиренная с помощью этанола игла будет удерживаться на поверхности воды. Если же ее масса будет слишком велика для этого, как в случае с цыганской иглой, то никакое трение о волосы и кожу не поможет делу.

Заблуждение № 5. Нельзя использовать для самодельного компаса металлические емкости.

Опровержение: дело не в том, является ли посуда металлической, а в том, является ли материал, из которого изготовлена посуда, ферромагнетиком. Таким образом, использовать можно и металлическую посуду. Например, на точность измерений самодельного компаса не повлияют ни алюминий, ни магний, ни медь, которые по сути своей являются не ферромагнетиками, а пара- и диамагнетиками.

Заблуждение № 6. Нельзя использовать соленую воду.

Опровержение: на показания самодельного компаса наличие соли в воде не оказывает заметного влияния. В этом также легко убедиться самому, проведя свой собственный эксперимент с соленой водой и намагниченной иглой.

Также стоит рассказать еще про одно очень распространенное заблуждение, которое напрямую не связано с упомянутой книгой, но крепко укоренилось в головах многих туристов и выживальщиков.

Заблуждение № 7. Намагнитить иголку можно, потерев ее о волосы или о шерстяное изделие.

Опровержение: намагнитить таким образом металлическую иглу не получится, в чем легко можно убедиться на эксперименте.

Полагаю, известность автора и врожденная склонность людей доверять авторитетам стали той причиной, по которой эти заблуждения получили столь широкую популярность.

Другие виды самодельных компасов

Конечно кроме магнитного компаса, можно самостоятельно сделать и другие виды компасов. Например, в Интернете можно найти схемы и инструкции по изготовлению цифрового и электронного компасов.

Однако для таких конструкций нужны «прямые» руки и специальные детали. И если с прямыми руками у человека может быть все хорошо, то вот детали, такие как магнитометр, в дикой природе навряд ли удастся найти.

Такие компасы удобно делать дома при наличии всех необходимых деталей и инструментов, но никак не в походе, и уж тем более не в аварийных условиях. Здесь на первое место выступает простая проверенная веками модель магнитного компаса, на которой мы и сделали акцент.

Подводя итог всему вышесказанному, можно утверждать, что наиболее простой в исполнении и использовании моделью самодельного компаса будет швейная игла или рыболовный крючок, намагниченный от соприкосновения с ножом и опущенный на водную гладь. Именно такой вариант будет давать самые точные и «быстрые» показания, в том числе и благодаря тому, что защитить от ветра такую конструкцию куда проще, чем в случае с подвесной стрелкой. Да и ремонт, как таковой, такому компасу не требуется, ведь ломаться здесь нечему.

При желании можно попытаться снабдить самодельный компас шкалой, но я не вижу в этом большого смысла, ведь приблизительные углы можно определять и без специальных шкал и инструментов.

Также может быть принята на вооружение идея перед каждым походом намагничивать иголки и крючки, которые будут взяты с собой в числе ремкомплекта, рыболовных снастей и НАЗа. Для этого их достаточно положить на несколько секунд на постоянный магнит. Такие нехитрые действия помогут придать иглам и крючкам еще одну функцию, а многофункциональность снаряжения — это один из основополагающих принципов комплектации рюкзака для далеких пеших походов.

Однако, нужно понимать, что самодельный компас — это лишь крайняя мера: он очень неудобен в эксплуатации по сравнению с «настоящим», выпущенным на фабрике. Поэтому правильным выбором будет купить готовый компас, а намагниченные иглы и крючки оставить лишь на крайний случай, когда беда застала врасплох, а купленного компаса поблизости не оказалось.

Автор: Максим Чечетов

vijivaka.com

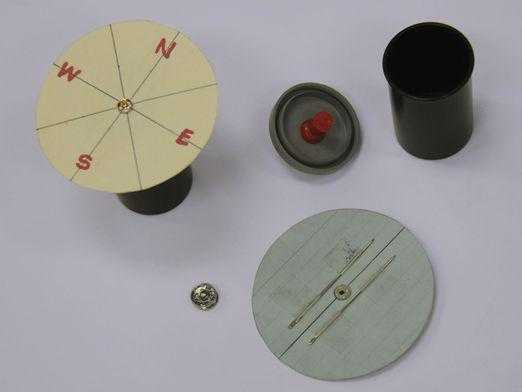

Как сделать компас в домашних условиях?

Вам срочно надо определить направление, а компаса под рукой нет? Узнайте, как сделать в домашних условиях компас, и изготовьте его из тех материалов, которые точно найдутся в любом доме.

Компас из нитки и иголки

В течение нескольких минут натирайте кончик иголки шелком. Привяжите к иголке нитку и подвесьте её за эту нить. Натёртый тканью конец иголки покажет на север. Этим методом можно воспользоваться и в полевых условиях. Он куда надёжнее народных примет позволяет определить необходимое направление.

Прибор из иголки и воды

Для создания компаса вам понадобится иголка, магнит, пробка или пенопласт и неметаллическая миска с водой. Для начала обработайте иголку. К одному её концу присоедините магнит и оставьте на 10-20 минут. Второй конец нужно размагнитить. Для этого несколько секунд подержите его над пламенем зажигалки или спички. Если вы не можете найти у себя магнит, внимательно осмотрите свою квартиру. Почти наверняка вы найдёте магнитик на холодильнике или на дверце шкафчика.

После того, как иголка будет обработана, отметьте намагниченный конец любым цветом и приступайте к сооружению домашнего компаса. Налейте в миску воду. Иголку положите на пенопласт, плавающий на поверхности воды. Поставьте миску на устойчивую поверхность. Вы увидите, что стрелка вашего самодельного компаса поворачивается, указывая намагниченным концом на север.

Компас из скрепки

Намагнитьте один кончик скрепки, воспользовавшись любым магнитом или кусочком шёлка. Положите скрепку на листочек бумаги, а сам этот листочек опустите на поверхность воды. Важно, чтобы лист, используемый для компаса, не касался краёв миски, а в том месте, где вы собираетесь определять стороны света с помощью самодельного прибора, не было сквозняков и любого движения воздуха. Намагниченный конец скрепки укажет на север.

Компас из лезвия и батарейки

Если вы находитесь в полевых условиях и у вас нет магнита или шёлковой ткани, то компас можно соорудить из лезвия, батарейки и проволоки. Если у вас найдётся моток изолированной проволоки, то намотайте её на лезвие, сделав 5-7 витков. Если изоляция отсутствует, то предварительно оберните лезвие одним слоем бумаги, а потом уже накручивайте проволоку. Подключите проводки к батарейке, присоединив один из них к «плюсу», а второй – к «минусу». Чем выше вольтаж батарейки, тем лучше, но не меньше 2.

Оставьте эту конструкцию на час, а затем освободите лезвие, отсоединив провода. Положите его на листочек и опустите на воду. Та часть лезвия, на которой находился последний виток провода, ведущий к «минусу», повернётся на север, а сторона, подсоединённая к «плюсу» – на юг. Лезвие можете заменить иголкой или скрепкой. Главное, чтобы это был лёгкий металлический предмет, по форме которого можно понять, куда он указывает.

kto-chto-gde.ru

КОМПАС-3D Home — профессиональная САПР для дома и хобби / Блог компании АСКОН / Хабр

Дмитрий Крекин, маркетинг-менеджер машиностроительного направления АСКОН, спроектировал в КОМПАСе и сделал себе простой тренажер в виде скамьи с переменным углом спинки.

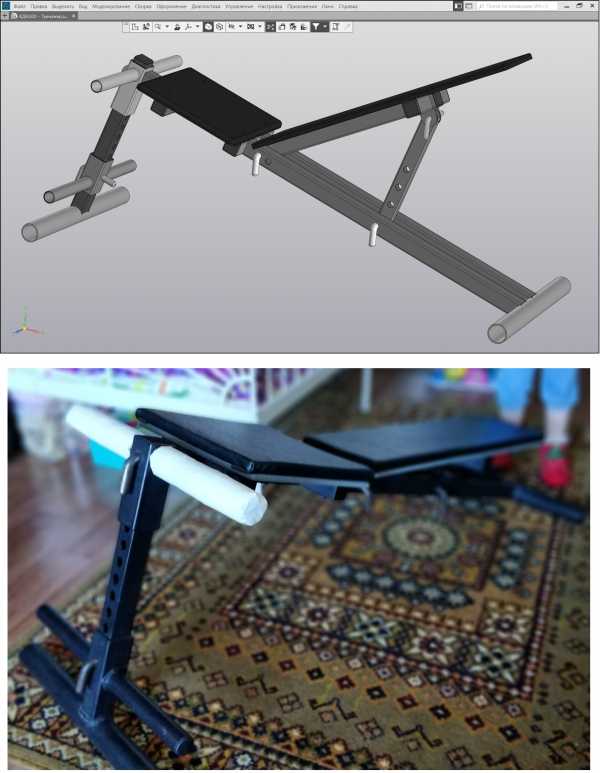

Тренажер-скамья. Автор Дмитрий Крекин (картинка кликабельна)

Виктор Доин, инженер по тестированию из АСКОН-Коломна, спроектировал каркас щитового 2-х этажного дома с помощью приложения «Оборудование: Металлоконструкции», входящего в состав КОМПАС-3D Home.

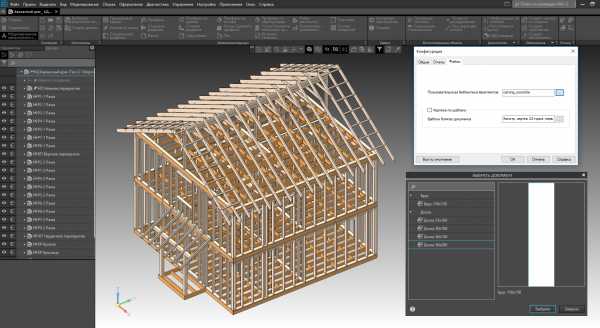

Каркас двухэтажного дома. Автор Виктор Доин (картинка кликабельна)

До этого Виктор спроектировал в КОМПАСе и построил забор и ворота.

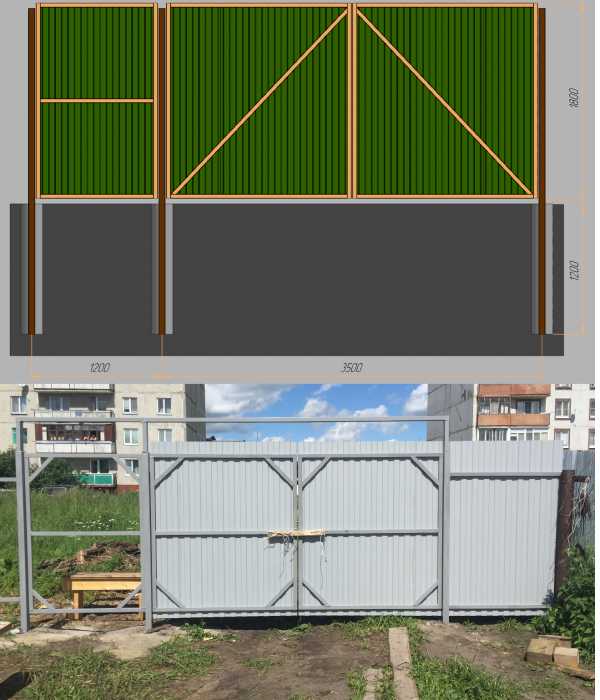

Забор и ворота. Автор Виктор Доин (картинка кликабельна)

Деревянный дом за этим забором также был спроектирован Виктором в КОМПАСе. Осталось достроить только спроектированную пристройку.

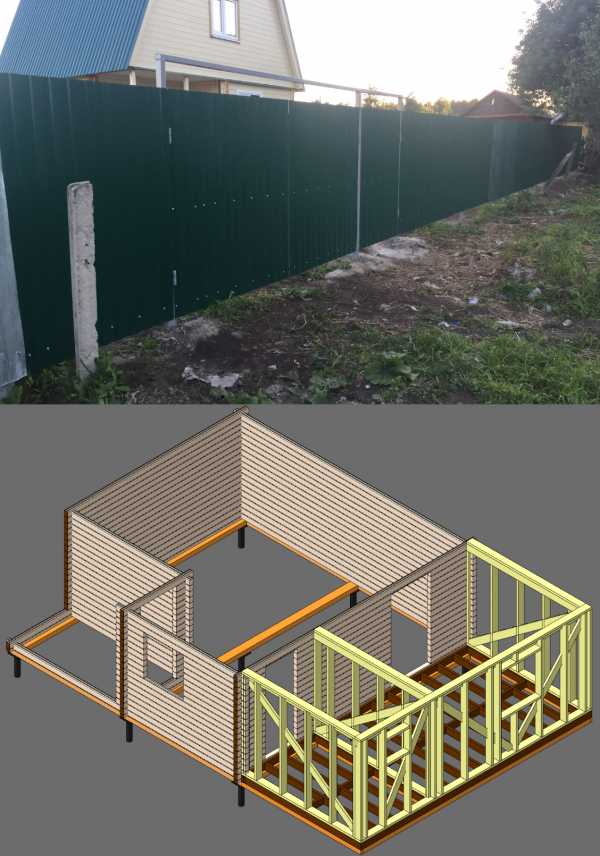

Дом и забор. Автор Виктор Доин (картинка кликабельна)

Александр Языков, менеджер по продаже и внедрению CAD/CPP/PLM из АСКОН-Рязань, спроектировал и сделал качели для дачи с помощью приложения «Оборудование: Металлоконструкции».

Качели. Автор Александр Языков (картинка кликабельна)

Недавно у Александра сломался автомобильный держатель телефона — он смоделировал в КОМПАС-3D замену для сломанной части и изготовил её на 3D-принтере в местной лавке печати.

Автомобильный держатель телефона. Автор Александр Языков (картинка кликабельна)

Илья Тетерин, аналитик ОПП по внедрению САУП ГОЛЬФСТРИМ из АСКОН-Северо-Запад, много лет использует фрагменты КОМПАСа для работы с оригамными схемами. Как для разработки своих схем, так и для анализа готовых (на предмет типовых углов, целочисленных делений сторон и пр.).

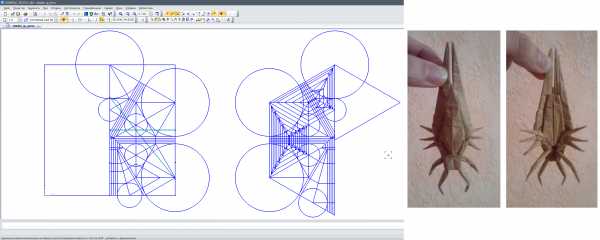

Оригамная схема. Автор Илья Тетерин (картинка кликабельна)

Ирина Сидорова, руководитель группы технических писателей из АСКОН-Коломна, с помощью КОМПАСа делила план своей квартиры на сектора по сторонам света, чтобы выбрать цвета в интерьере согласно фен-шуй.

План квартиры согласно фен-шуй. Автор Ирина Сидорова (картинка кликабельна)

Виктор Иванов, преподаватель и инженер по внедрению из АСКОН-Курган, спроектировал в КОМПАСе конторку для работы за ноутбуком стоя.

Конторка для ноутбука. Автор Виктор Иванов (картинка кликабельна)

У Дмитрия Федина, инженера по внедрению из АСКОН-Тула, есть и другие работы помимо щита. Например, модель обвеса и глушителя для страйкбольной копии пистолета GLOCK 17.

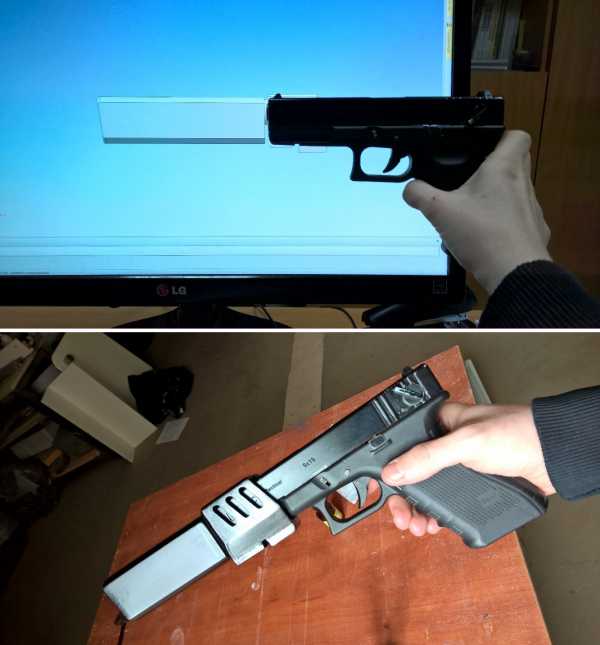

Обвес и глушитель GLOCK 17. Автор Дмитрий Федин (картинка кликабельна)

Для формы своей страйкбольной команды Дмитрий смоделировал в КОМПАСе макет шеврона. Шеврон был изготовлен в разных цветовых гаммах и используется всеми бойцами команды.

Шеврон. Автор Дмитрий Федин (картинка кликабельна)

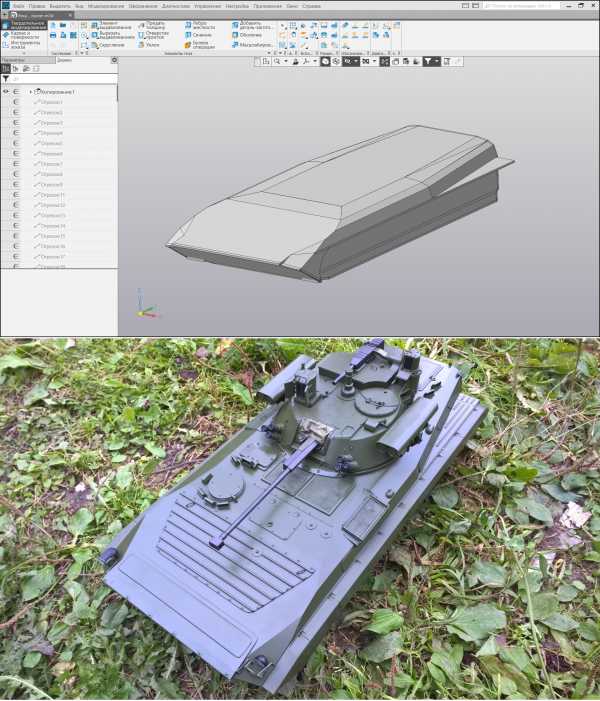

Помимо страйкбола Дмитрий увлекается изготовлением макетов. Данный макет БМП-2М «Бережок» был спроектирован в КОМПАСе, потом детали были изготовлены на ЧПУ, а затем собраны и покрашены вручную.

БМП-2М «Бережок». Автор Дмитрий Федин (картинка кликабельна)

Увлечение Дмитрия макетами позволило ему принять участие в благотворительном проекте Всероссийского общества слепых. В рамках проекта предполагалось сделать макет значимых для Тулы мест, чтобы показать их слепым и слабовидящим детям.
Вот как работу в рамках проекта описывает сам Дмитрий:

«Раньше незрячие дети могли узнать об архитектуре Тулы только из словесных описаний: «Эта стена высокая, а эта церковь красивая». Задача проекта состояла в том, чтобы дети смогли увидеть своими руками красоты Тульской земли.
Предстояло создать макет современного Тульского кремля с полным наполнением: Успенский и Всехсвятский Собор, Храм им. Князя Владимира. Мы фотографировали и замеряли все, до чего смогли дотянуться (в том числе лазерным дальномером): общие виды Кремля и мелкие детали. Получилось около 400-500 снимков каждого объекта. Искали чертежи, общие виды в архивах и Интернете. Кропотливо, с частыми выездами на место, я моделировал каждую деталь. Затем выпустил чертежи для плоского фрезерования. Что не смогли сделать на ЧПУ-фрезере, сделали на 3D-принтере. Местами удалось добиться (по тактильным ощущениям) очень похожей фактуры кирпича, плитки и дерева. Заказчики на приёме стояли с открытыми ртами от удивления: не верили, что такое вообще возможно. Пожалуй, я благодарен судьбе — мне выпал шанс помочь особенным детям увидеть Тулу похожей на ту, что видят все».

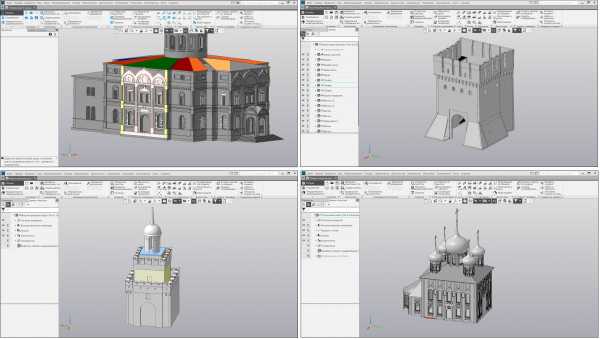

Модели для изготовления макета Тульского кремля (картинка кликабельна)

Созданный в рамках проекта макет Тульского кремля был установлен в музее здания Всероссийского общества слепых.

Готовый макет Тульского кремля в музее Всероссийского общества слепых (картинка кликабельна)

Конец перечисления проектов сотрудников

habr.com

КОМПАС-3D: Быстродействие

При подборе конфигурации следует иметь в виду, что требования к компьютеру возрастают с увеличением сложности задач (насыщенности чертежей, сложности сборок).

Скорость работы КОМПАС-3D на конкретном компьютере зависит также от характеристик отдельных его комплектующих (процессора, оперативной памяти, видеокарты).

Для работы с большими сборками рекомендуются:

64-разрядная версия операционной системы и КОМПАС-3D.
многоядерный процессор (4 ядра и более) с максимально возможной тактовой частотой (4 ГГц и выше).
16 ГБ оперативной памяти и более.
видеокарта NVIDIA с поддержкой OpenGL 4.5 и выше, с 4 ГБ видеопамяти и более.
твердотельный накопитель (SSD) в качестве места установки и хранилища документов КОМПАС-3D.

Для работы в КОМПАС-3D компания NVIDIA рекомендует использовать профессиональные графические адаптеры QUADRO семейства NVIDIA Pascal™ – самой мощной на данный момент архитектуре графических процессоров NVIDIA. Они обеспечивают совершенно новый уровень производительности визуальных вычислений на настольных системах и позволяет максимально комфортно проектировать в КОМПАС-3D изделия любой сложности.

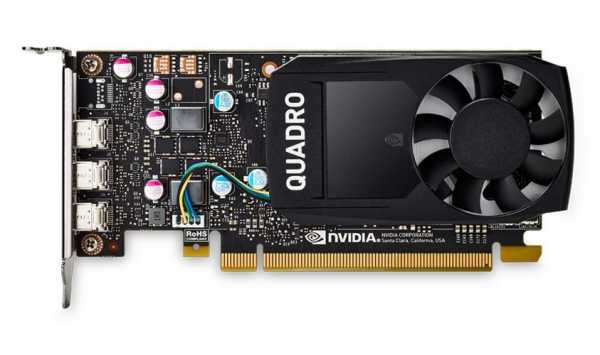

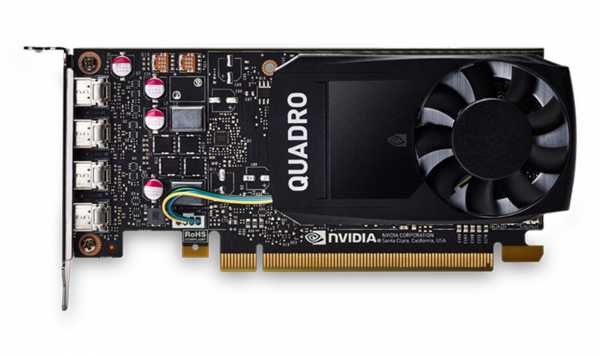

QUADRO P620

Карта имеет низкопрофильный форм-фактор шириной в один слот и обеспечивает производительность, необходимую для работы с требовательными к ресурсам профессиональными приложениями. Обеспечивает широкое визуальное рабочее пространство, поддерживая подключение до четырех дисплеев 4К и технологию HDR. Идеально подходит для работы в КОМПАС-3D с несложными 3d-моделями (приблизительно до тысячи уникальных компонентов) и любыми графическими документами (чертежами, эскизами, спецификациями). QUADRO P1000

Самая мощная низкопрофильная графическая карта, обеспечивающая профессиональным пользователям максимальную производительность, доступную в небольшом форм-факторе. Лучше всего подходит для проектирования в КОМПАС-3D изделий до нескольких десятков тыс. компонентов.
QUADRO P2000

Идеальный баланс производительности, уникальных характеристик и компактного форм-фактора обеспечивает невероятные творческие возможности в профессиональных приложениях для работы с 3D-графикой. Прекрасное соотношение цена/качество при работе в КОМПАС-3D с изделиями до ста тысяч компонентов. Мгновенно выполняет отрисовку большой 3d-сборки при их вращении, сдвиге, перемещении даже с отключенным режимом упрощённого отображения, обеспечивая наилучшую частоту кадров.
QUADRO P6000

Самая топовая графическая карта из существующих, обладающая максимальной производительностью для работы над самыми сложными проектами, разработки самых детализированных VR окружений и сложнейшего фотореалистичного дизайна.

Технико-экономические характеристики видео-карт NVIDIA QUADRO

Характеристики	QUADRO P620	QUADRO P1000	QUADRO P2000
Число универсальных процессоров	512	640	1024
Объем видеопамяти [GB]	2	4	5
Производительность [TFLOPS]	1.386	1.894	3
Максимальное потребление энергии [W]	40	47	75
Шина передачи графических данных	PCI Express 3.0 x16
Разъемы	mDP (4 шт.)	mDP (4 шт.)	DP 1.4 (4 шт.)
Стоимость	$220	$440	$600

Подобное оборудование предлагает технологический партнёр АСКОН и NVIDIA – компания FORSITE.

Новейшая версия системы автоматизированного проектирования КОМПАС-3D от компании АСКОН представляет обновление привычных инструментов и появление новых функций, наиболее оптимально использующих возможности современных многоядерных процессоров, высокоскоростных SSD накопителей, высокопроизводительных графических ускорителей и высокоскоростной оперативной памяти.

КОМПАС-3D v18 получил увеличенную скорость загрузки сборок состоящих из сотен тысяч деталей, на загрузку которых, ранее, уходило много времени.

Графическое ядро приложения также претерпело ряд изменений и улучшений, что позволяет использовать больше возможностей высокопроизводительных GPU с большими объемами графической памяти. Теперь, визуализация сборки выполняется быстрее и производится сразу же как модель будет полностью загружена в оперативную память, без необходимости в перерасчете всей модели.

С учетом пожеланий клиентов и рекомендаций разработчиков, компания FORSITE рекомендует новейшую рабочую станцию в формате моноблока FORSITE AIO 34 – комплексное решение для работы с большими сборками в КОМПАС-3D v18. Это высокопроизводительное, но в то же время компактное решение, разработанное для работы с ресурсоемкими приложениями. Рабочая станция протестирована и сертифицирована для работы с КОМПАС-3D v18, а во время тестирования и сертификации были определены наиболее подходящие для работы с КОМПАС-3D варианты конфигураций.

Во всех модификациях AIO 34 могут быть использованы как классические SSD-накопители подключаемые по SATA3, так и накопители формата M.2. Приведенный ниже график демонстрирует скорость запуска приложения КОМПАС-3D v18 с различных накопителей.

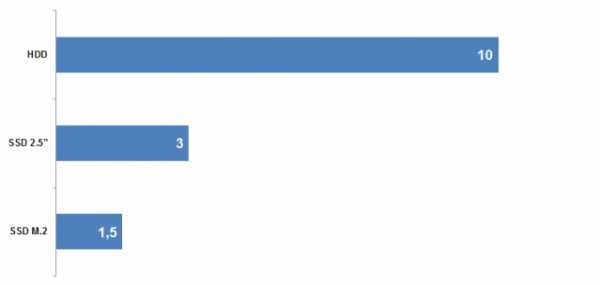

Скорость запуска КОМПАС-3D с различных накопителей на рабочей станции AIO 34

Производительность запуска приложения с SSD формата M.2 почти в 10 раз превышает скорость запуска приложения с обычного HDD. Также, применение SSD-накопителей существенно повышает производительность в открытии сложных сборок, обладающих вложенными сборками и деталями.

Выбор SSD-накопителей формата M.2 обусловлен высочайшей скоростью чтения, достигающей 3.2 Гб/сек. А благодаря тому, что новейшая версия КОМПАС-3D v18 оптимизирована под возможности многопоточных процессоров в задачах связанных с открытием файлов сборок и импорта данных из других форматов, выбранный для AIO 34 высокопроизводительный процессор Intel Core i7-8700K в совокупности с SSD формата M.2 демонстрируют свои возможности в работе с самыми сложными моделями, содержащие сотни тысяч деталей и вложенных сборок.

Сравнение производительности CPU Intel Core i7-8700 и Intel Core i7-8700K в расчете МЦХ в КОМПАС-3D v18 на рабочей станции AIO 34

Чтение файлов и открытие форматов STEP, SAT, Parasolid, IGES и др. также производится быстрее за счет поддержки многопоточных вычислений и значительной оптимизации программы.

Оптимизация затронула создание большого количества новой геометрии, например при создании массивов, сохранение сборок (особенно при активной опции “Пересчитывать МЦХ при сохранении”, а также если в модели используется большое количество новой геометрии). Перерасчет МЦХ выгодно выполнять в многопоточном режиме, так как это может значительно повысить производительность.

Начиная с КОМПАС-3D V13 появилась параллельная обработка нескольких видов ассоциативного чертежа – каждый вид с модели проецировался в своем индивидуальном потоке, а КОМПАС-3D v18 позволяет задействовать дополнительные потоки и для проецирования одного вида.

Рабочая станция AIO 34 от FORSITE может быть оснащена высокопроизводительным GPU линейки NVIDIA Quadro на основе архитектуры Pascal. Может быть выбрана конфигурация с NVIDIA Quadro P4000, P5000 и P6000.

В зависимости от сложности сборки, уровня детализации, и активизации различных эффектов затенения, рабочая станция может быть сконфигурирована для работы над моделями любого уровня сложности.

Мы подобрали оптимальные варианты конфигурации для решения различных задач с большими сборками.

Начальный уровень. Моделирование сборок высокой сложности.

Для проектирования больших сборок в КОМПАС-3D и разработки КД любой сложности разработана конфигурация рабочей станции AIO 34 с процессором Intel Core i7-8700, в которую установлено 16 Гб ОЗУ, графический ускоритель NVIDIA Quadro P1000 или NVIDIA Quadro P2000 и SSD формата M.2 объемом 128 Гб или 256 Гб, а также HDD объемом 1 Тб. Эта доступная большинству пользователей и проектных бюро конфигурация позволяет достигнуть высокой производительности в решении повседневных задач.

Средний уровень. Моделирование сборок высокой сложности, расчеты, подготовка медиа.

Когда необходимо не только смоделировать большое изделие, но и выполнить основные инженерные расчёты, а также качественно их визуализировать, необходима более производительная система. С учетом возможностей КОМПАС-3D v18, оптимизированных для работы с многопоточными процессорами, разработана расширенная конфигурация рабочей станции AIO 34.

Рабочая станция поставляется с процессором Intel Core i7-8700K, с возможностью разгона за счет увеличения тактовой частоты, устанавливается от 16Гб до 32Гб ОЗУ, графический ускоритель NVIDIA Quadro P4000 и SSD формата M.2 объемом до 512 Гб, и HDD объемом от 1 Тб.

Высокий уровень. Моделирование сборок высокой сложности, расчеты, подготовка медиа, фотореалистичный рендеринг и визуализация.

Для создания самых сложных и высокодетализированных 3d-сборок, выполнения широкого спектра вычислений и визуализации результатов инженерных расчётов в высоком качестве, а также для подготовки фотореалистичных рекламных и демонстрационных материалов, необходима наиболее производительная система.

Рабочая станция AIO 34 высокого уровня производительности, поставляется с процессором Intel Core i7-8700K, в режиме разгона, с 32 до 64 Гб ОЗУ, графическим ускорителем NVIDIA Quadro P5000, SSD формата M.2 объемом 512 Гб, и HDD объемом до 4 Тб или SSD объемом до 1 Тб со скоростью чтения до 550 Мбайт/сек.

Каждая конфигурация может быть дополнительно сконфигурирована с учетом пожеланий заказчика, таким образом, пользователи КОМПАС-3D могут решать более широкий охват задач.

kompas.ru

Опыт «Домашний компас» – Электричество и магнетизм – Опыты по физике

Комментариев: 1

Компас – это инструмент, используемый для навигации относительно магнитных полюсов земли. Это намагниченный указатель, который присоединяется к земному магнитному полю, чтобы вычислить курс, делая путешествие более безопасным и более эффективным. Компасы часто изготовляются как одиночные инструменты, запечатанные с намагниченным баром, и свободно вращающейся стрелкой в центре. Давай проведем этот увлекательный опыт по физике и создадим свой собственный компас.

Для проведения опыта понадобится:

Игла.
Магнит.
Ножницы.
Небольшой кусок картона.
Банка.
Нить.
Компас.
Карандаш.

Время на выполнение эксперимента:

Приблизительно 15-20 минут.

Начинаем эксперимент:

Проведите магнитом по игле несколько раз, чтобы дать ей намагнититься.
Привяжите один конец нити к небольшому куску картона, а другой конец привяжите к центру карандаша.
Проткните иглу через центр картонки и оставьте ее там.
Возьмите банку, положите сверху на нее карандаш, а картонку с иглой опустите вниз банки, но не давайте ей доставать до дна банки.
Игла в середине картонки должна находиться в горизонтальном положении.
Поместите банку рядом с компасом на плоскую поверхность, Ваш домашний компас и компас, купленный в магазине, будет показывать одинаковое направление!

Примечание:

Провести опыт «Домашний компас» может быть сложно в первый раз. Вы можете обратиться к рисунку слева, чтобы получить представление как должен выглядеть ваш компас.

Наблюдение:

Что происходит, когда Вы поворачиваете свой домашний компас и компас, купленный в магазине, в другое направление? Игла в банке указывает тоже направление, что и Ваш компас?

Если игла не вращается за компасом, то ее нужно заново намагнитить!

Результат:

Намагниченная игла всегда будет свободно вращаться и указывать на север и юг. Игла действует как магнит и притягивается к магнитным силам Земли.
