2 Составление электрических схем средствами системы Компас 3d

Составление схемы электрической удобно выполнить средствами системы Компас 3D различных версий. Простота освоения и работы, богатые функциональные возможности системы Компас 3D позволяют использовать его в различных направлениях проектной деятельности, в том числе и в разработке объектов электроснабжения.

Взаимодействие пользователя с системой Компас 3D обеспечивается набором стандартных средств: панелей, командных кнопок и окон. При возникновении затруднительных ситуаций во время работы с системой можно быстро получить необходимую справку. Более подробные сведения о системе Компас 3D можно получить, обратившись к литературным источникам.

2.1 Задание на курсовое проектирование

Построить схему согласно варианту задания (Приложение А – Типовые схемы РУ 10(6)-750 кВ, а также схемы подключения устройств компенсации реактивной мощности. В схемах количество присоединений принято условно).

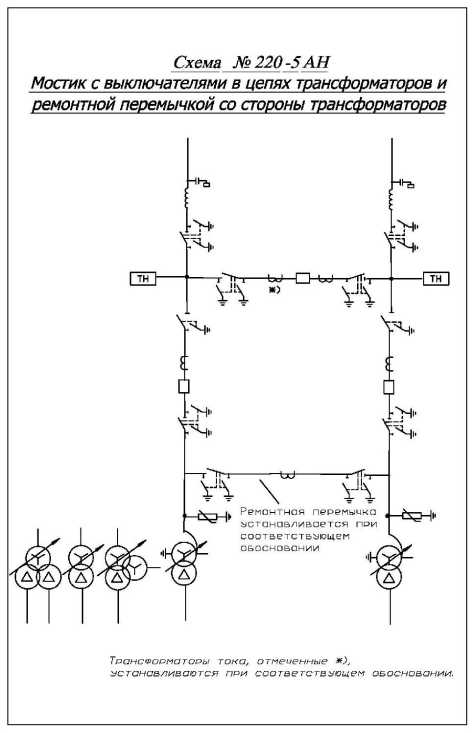

Рисунок 1-Схема №2205 АН “Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов”

2.2Проектирование электрической схемы

При построении нового чертежа необходимо перейти по вкладкам Файл–Создать и в появившемся окне «Новый документ», показанном на рисунке 1, выбрать команду Чертеж

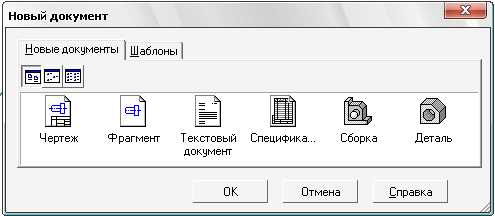

Рисунок 2 – Вид окна «Новый документ»

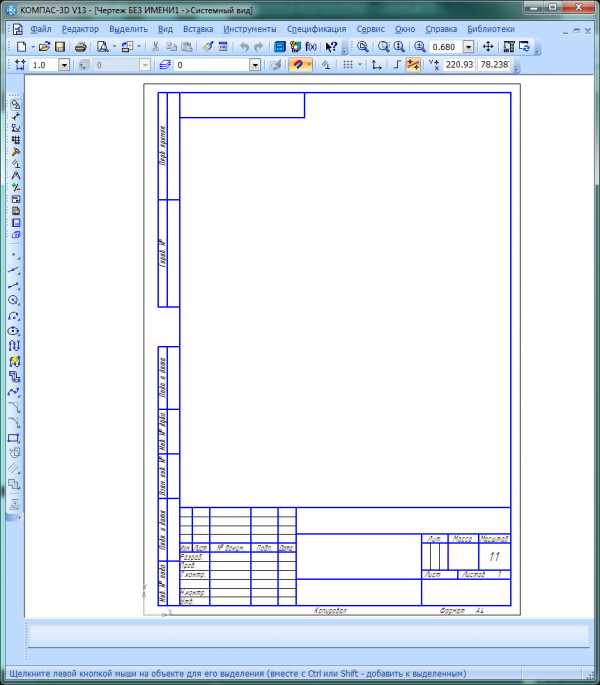

В рабочей области появится окно с листом и рамкой формата А4, показанное на рисунке 2.

Рисунок 3 – Вид окна с листом и рамкой, формата А4

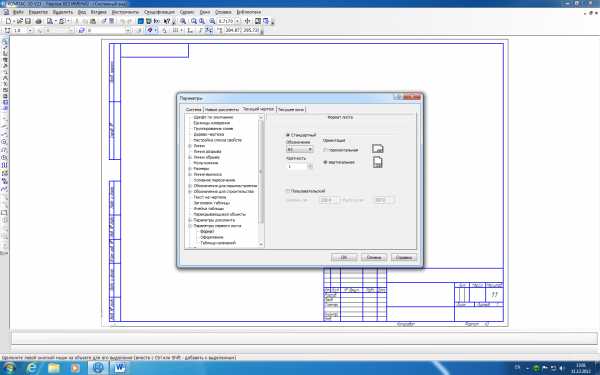

Если схема, которую Вы будете рисовать объемная, то лучше поменять формат листа, скажем на А3 и лист расположить горизонтально. Для этого идем в меню СЕРВИС -> МЕНЕДЖЕР ДОКУМЕНТА, меняем настройки, затем сохраняем и закрываем окошко.

Рисунок 4-Выбор формата листа

После нажатия кнопки Ok, формат и положение листа изменятся.

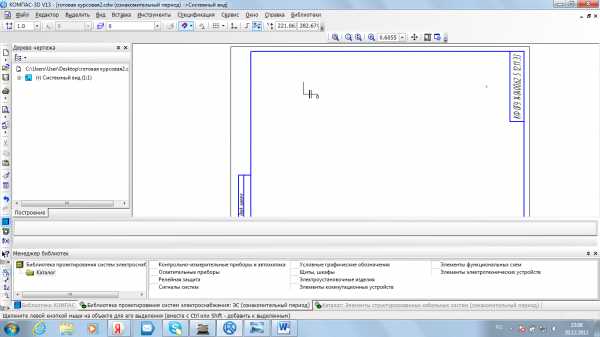

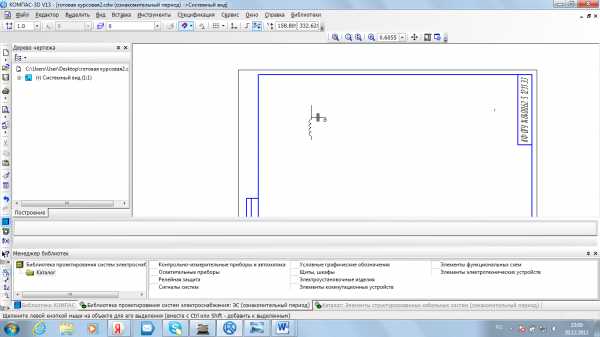

Открываем программу Компас 3D, находим во вкладке

Библитека -> Библиотека проектирования схем ЭС ->Каталог->Элементы электротехнических устройств ,затем выбираем нужный нам элемент и вставляем в лист .Аналогичное действие повторяем для всех элементов.

Конденса́тор— двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом. Обычно состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок.

Рисунок 5 – Конденсатор

Дроссель электрический — катушка индуктивности, обладающая высоким сопротивлением переменному току и малым сопротивлением постоянному. Обычно включается в электрическую цепь постоянного тока для подавления или ограничения переменной составляющей и пульсаций тока. Дроссели обычно имеют сердечник (электротехническая сталь или феррит). Применяются преимущественно в фильтрах узлов электропитания.

Рисунок 6 – Дроссель электрический

Разъединитель – это аппарат, предназначенный для создания видимого разрыва между частями электроустановки, оставшимися под напряжением и аппаратами, выведенными в ремонт, а также заземления отключенных участков при помощи заземляющих ножей.

Примечания:

• Разъединитель способен размыкать и замыкать цепь при малом токе или малом изменении напряжения на выводах каждого из его полюсов. Он также способен проводить токи при нормальных условиях в цепи и проводить в течение нормированного времени токи при ненормальных условиях, таких как короткое замыкание.

• Малые токи – это такие токи, как емкостные токи вводов, шин, соединений, очень коротких кабелей, токи постоянно соединенных ступенчатых сопротивлений выключателей и токи трансформаторов напряжения и делителей. Для номинальных напряжений до 330 кВ включительно ток, не превышающий 0,5 А, считается малым током по этому определению; для номинального напряжения от 500 кВ и выше и токов, превышающих 0,5 А, необходимо проконсультироваться с изготовителем, если нет особых указаний в руководствах по эксплуатации разъединителей.

• К малым изменениям напряжения относятся изменения напряжения, возникающие при шунтировании регуляторов индуктивного напряжения или выключателей.

• Для разъединителей номинальным напряжением от 110 кВ и выше может быть установлена коммутация уравнительных токов.

Рисунок 7 – Разъединитель

Трансформатор (измеритель) тока имеет высокую точность, отличную термостабильность и стандартный двухпроводной аналоговый выход 4-20 мА с винтовым клеммным подсоединением.

Провод с измеряемым током пропускается (желательно перпендикулярно) через отверстие бесконтактного трансформатора. Для увеличения чувствительности допускается пропускать провод несколько раз (витками) , при этом чувствительность увеличивается во столько раз, сколько раз провод проходит через отверстие – так, например, полный виток дает увеличение чувствительности в два раза.

Рисунок 8 – Трансформатор измерителя тока(в общем виде)

Выключатель – это электротехническое устройство, предназначенное для ограничения силы тока в электрических цепях. Выключатель защищает устройства, подключенные последовательно к нему от повреждения электрическим током, при этом, устройством является всякое электротехническое изделие, через которое, последовательно c выключателем автоматическим, протекает электрический ток. Защищаемыми электротехническими изделиями являются как бытовые приборы и другие устройства защиты, так и сами провода и кабели, на бытовом уровне называемые электропроводкой. В основном выключатели служат для защиты электрических цепей от перегрузок и короткого замыкания.

Рисунок 9 – Выключатель

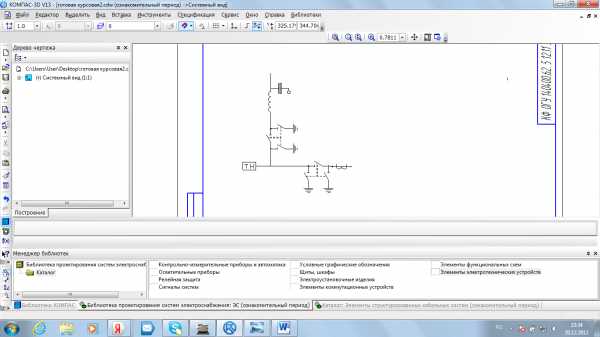

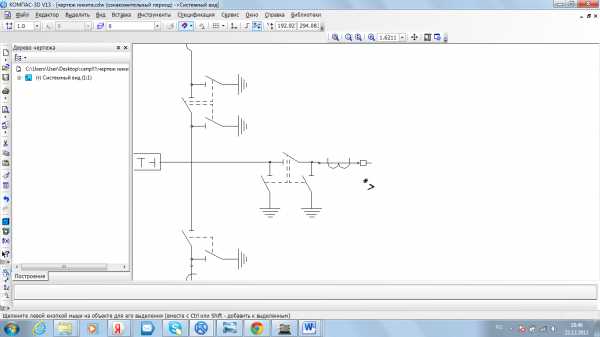

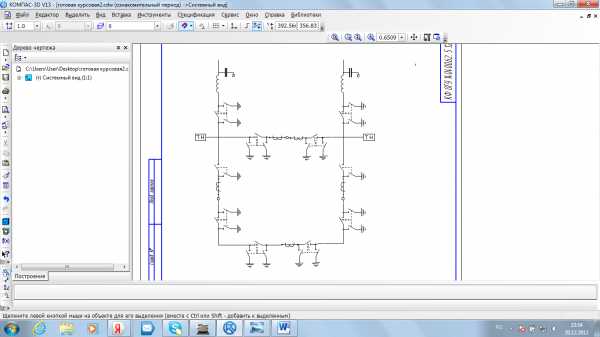

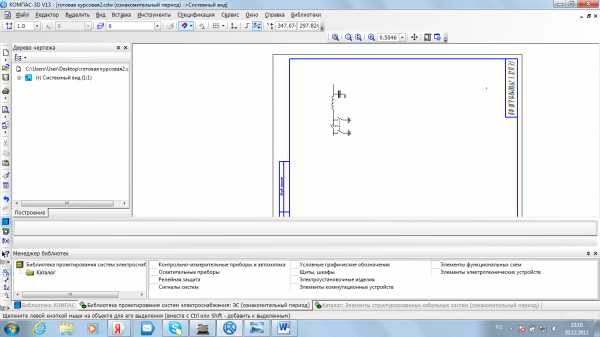

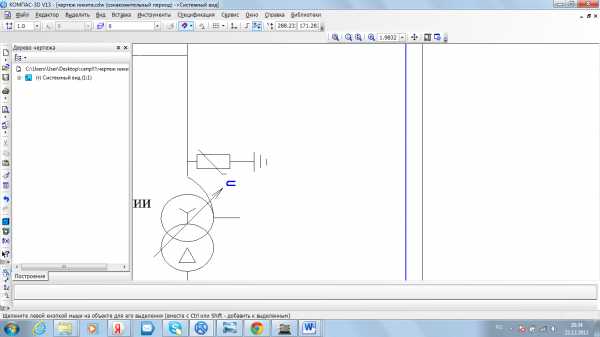

Рисунок 10- Повторение элементов схемы

Разрядник – электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Первоначально разрядником называли устройство для защиты от перенапряжений, основанный на технологии искрового промежутка. Затем, с развитием технологий, для ограничения перенапряжений начали применять устройства на основе полупроводников и металл-оксидных варисторов, применительно к которым продолжают употреблять термин “разрядник”.

Рисунок 11 –Разрядник

Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством

Рисунок 12 – Заземление

Трансформатор – статическое электромагнитное устройство, имеющее

две или более обмоток связанных индуктивно, и предназначенные для

преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока. Силовые трансформаторы , установленные на электростанциях или подстанциях, служат для преобразования электроэнергии одного напряжения в другое, связи между отдельными элементами (участками) электрической сети, регулирования напряжения и перетоков мощности.

По назначению трансформаторы делятся на повышающие и понижающие,

по числу обмоток — на двухобмоточные, трехобмоточные и с расщепленными обмотками. Двухобмоточные трансформаторы имеют обмотки высшего напряжения и низшего напряжения ; трехобмоточные — обмотки высшего напряжения, среднего напряжения и низшего напряжения. По числу фазных обмоток, размещенных на одном магнитопроводе, различают однофазные и трехфазные трансформаторы. Из трех однофазных трансформаторов составляется одна трехфазная группа.

Двухобмоточный трансформатор — это аппарат напряжения, имеющий одну вторичную обмотку напряжения. Ёмкостный агрегат напряжения — аппарат напряжения, содержащий ёмкостный делитель.

Рисунок 13 – Двухобмоточный трансформатор

Трехобмоточный трансформатор-имеются три электрически не связанные друг с другом обмотки, из которых одна является первичной, а две другие — вторичными.

Рисунок 14 – Трехобмоточный трансформатор

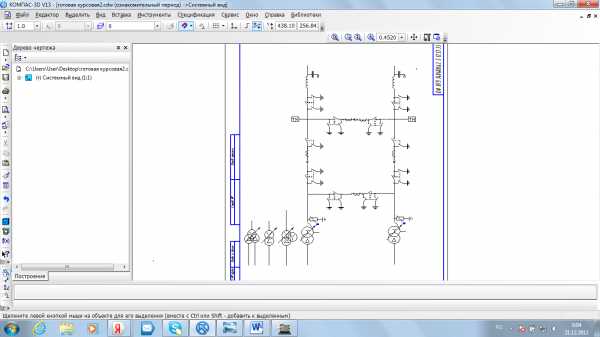

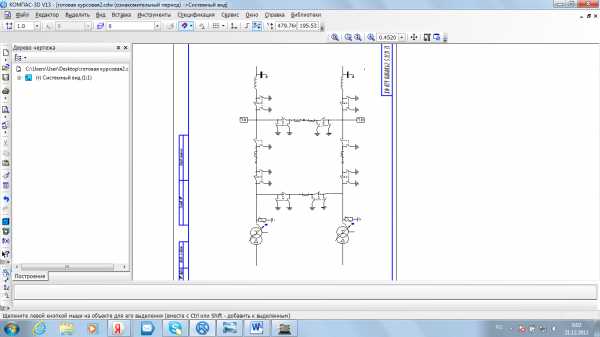

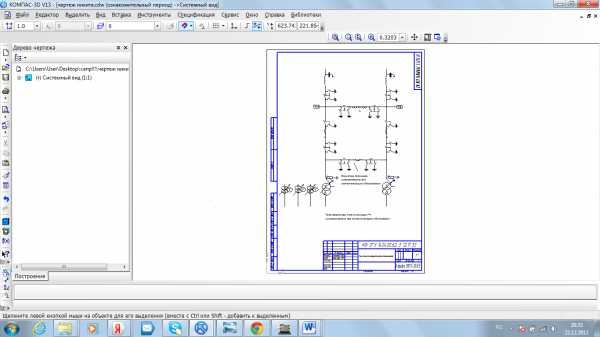

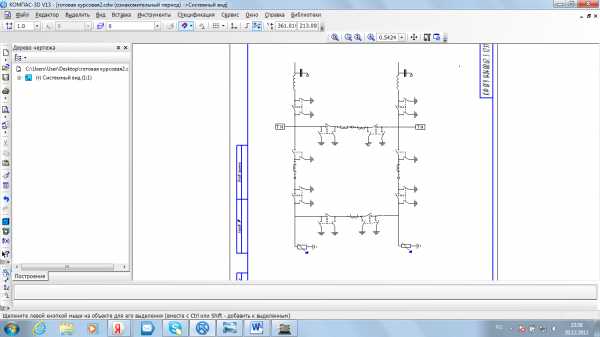

Рисунок 15 – Схема в сборе

studfiles.net

КОМПАС для эффективного проектирования электрических устройств

Лев Теверовский, Олег Зыков, Анатолий Гуревич

Начинаем проектирование в КОМПАС-Электрик

Компоновка панелей

Работа с печатными платами

Проектирование несущего корпуса

После разработки — изготовление

Вместо заключения

В этом году наш журнал познакомил читателей с новым комплексом от компании АСКОН — КОМПАС V7. Были опубликованы статьи о новинках КОМПАС-3D V7, цикл статей о системе КОМПАС-Электрик, другие материалы, посвященные особенностям проектирования и трехмерного моделирования. В данной статье мы хотим обобщить полученные читателями знания и рассказать о применении на практике новых возможностей программ АСКОН.

В данной публикации мы рассмотрим процесс проектирования электрических устройств и изделий, содержащих различные электрические компоненты. Этот процесс представляет собой особую область конструкторской деятельности, существенным отличием которой от обычного машиностроительного проектирования является то, что большинство компонентов изделия должны иметь, как минимум, два представления. Одно из них — реальное, «физическое» изображение изделия (чертеж или трехмерная модель). Другое — так называемое условное графическое обозначение для использования в принципиальных электрических и монтажных схемах. Мало того — все эти компоненты должны соединяться как механически, так и линиями электрической связи. В целом состав (и соответственно сам процесс проектирования) любого электрического устройства можно условно представить в виде простой схемы.

Создание электрических устройств — сложная и многогранная задача, требующая наличия большого комплекса инструментов. Все это тем более актуально, что проектирование подобных изделий чрезвычайно распространено в современном производстве. Практически каждое устройство содержит в себе те или иные электрические компоненты.

Процесс проектирования и состав электрического устройства

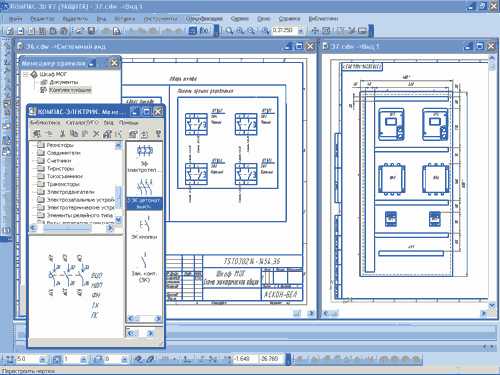

Документы КОМПАС-Электрик: схема общая и схема расположения

К сожалению, практически ни одна современная САПР не обеспечивает полного цикла разработки — от принципиальных электрических схем, размещения элементов на печатных платах и трассировки до проектирования корпусов, блоков и создания комплекта конструкторской документации, не говоря уже о подготовке программ для ЧПУ и формирования технологических процессов. Поэтому пользователи вынуждены иметь дело с разными системами и решать вопросы их совместимости. Увязка компонентов друг с другом, их «упаковка» в корпуса (часто выполняемые из листового металла) — финишная часть работ, не говоря уже о выпуске комплекта конструкторско-технологической документации. Еще одна задача — создание и накопление баз данных по применяемым элементам и устройствам, их использование при компоновке узлов.

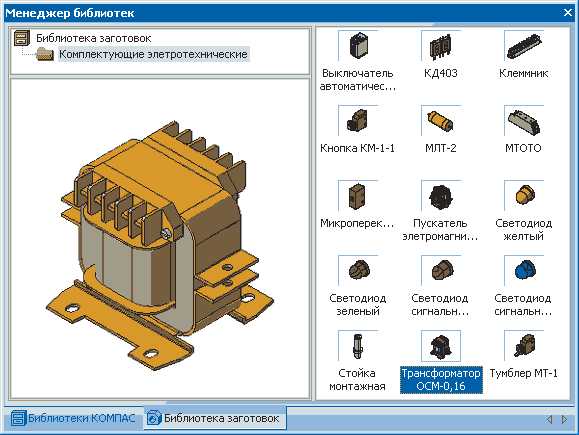

Трехмерная библиотека электротехнических комплектующих

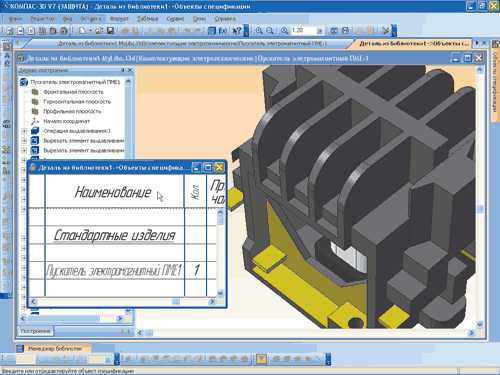

Каждый компонент библиотеки уже содержит объект спецификации

Развивая систему КОМПАС-3D и ее приложения, компания АСКОН уделяет самое серьезное внимание возможностям по проектированию электрических устройств.

Начинаем проектирование в КОМПАС-Электрик

Сегодня неотъемлемой частью комплекса КОМПАС является специализированное приложение для автоматизированного проектирования электрооборудования КОМПАС-Электрик . Оно работает под управлением системы КОМПАС-3D и применяется при разработке любых объектов, в которых для выполнения электрических связей используется проводной монтаж. Это и низковольтные комплектные устройства (НКУ), и системы релейной защиты и автоматики (РЗА), и АСУ технологических процессов, и многое другое. Систему можно применять в проектных институтах, конструкторских бюро и отделах, которые проектируют электроприводы и различное нестандартное оборудование.

По нашему мнению, процесс проектирования электрооборудования «сверху вниз», то есть «от принципиальной электрической схемы», является наиболее правильным. Такой порядок действий позволяет автоматически получать все «нижестоящие» документы: таблицы и схемы соединений, перечни элементов, ведомости покупных изделий, спецификации и другие отчеты. При этом в системе КОМПАС-Электрик можно вести проектирование не только в вышеуказанной последовательности, но и в свободном порядке. Правда, степень автоматизации в таком случае существенно снижается.

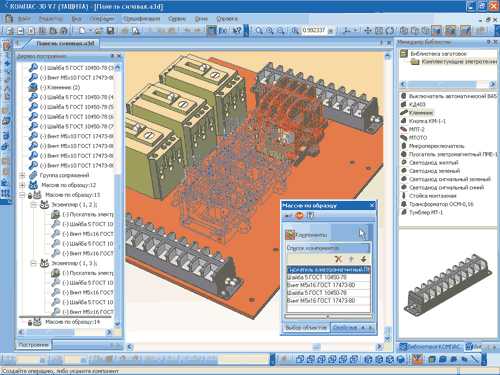

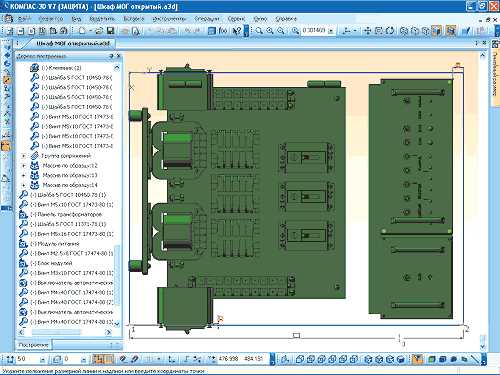

Компоновка стандартных элементов на панели с использованием команд создания массивов

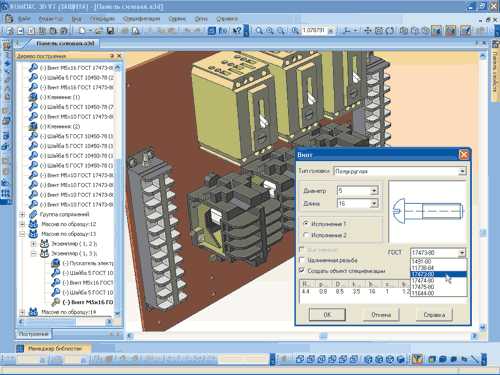

Выбор стандартных крепежных элементов из библиотеки

Электрические устройства чаще всего состоят из стандартных элементов, применяемых во множестве изделий. Создание и накопление базы по таким элементам — одна из первоочередных задач, поскольку наличие такой базы существенно ускоряет процесс проектирования. Стандартные средства КОМПАС-Электрик и КОМПАС-3D позволяют создавать собственные базы данных (библиотеки компонентов) без использования программирования.

Библиотечные элементы, в качестве которых могут использоваться как отдельные детали, так и сборки, можно делать параметрическими. Параметризация совместно с механизмом работы с переменными дает возможность создавать группы однотипных деталей, различающихся определенными параметрами. При создании библиотеки средствами КОМПАС-3D очень полезно сразу же, непосредственно в файле детали (подсборки), создать соответствующий объект спецификации .

Это несложное действие решает сразу несколько проблем — при вставке компонента в сборку не надо помнить, включили мы его в спецификацию или нет, а также то, сколько раз этот компонент использован (при вставке других точно таких же изделий КОМПАС-3D просто просуммирует их количество). Заполнение баз данных в приложении КОМПАС-Электрик ведется с помощью специальных помощников — Мастеров сохранения.

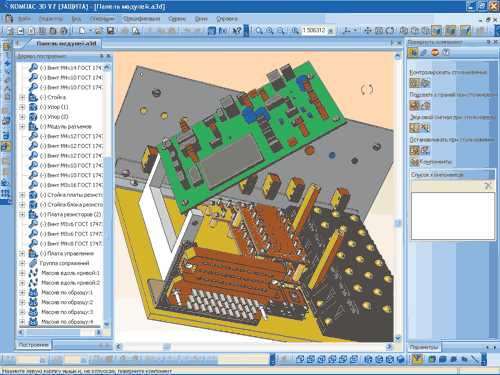

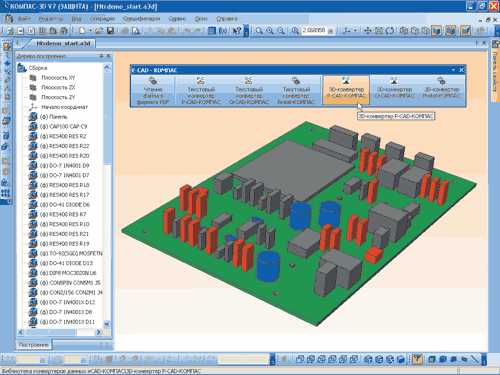

Полученная трехмерная модель платы (и панель с командами конвертора)

Размещение печатной платы в устройстве

Ход выполнения проекта электротехнической части изделия оптимизируется с помощью специального Менеджера проектов . При этом в состав проекта можно включать не только документы, созданные непосредственно в КОМПАС-Электрик, но и любые другие документы КОМПАС-3D. По завершении проектирования всех схем и таблиц, а также предварительного размещения компонентов на рабочих поверхностях будущего изделия можно приступить к трехмерной компоновке.

Компоновка панелей

Трехмерная компоновка панелей производится с помощью стандартных функций по работе со сборками КОМПАС-3D. Созданные ранее стандартные детали извлекаются из библиотеки и с помощью механизма сопряжений размещаются на предварительно созданной несущей конструкции (панели, стойке, щите и т.п.).

В случае, если одинаковых элементов много и они расположены в определенном порядке, можно воспользоваться одной из команд создания массивов — по сетке , вдоль кривой, по образцу (образцом может служить любой из уже созданных массивов — в данном случае массив отверстий в плате).

С крепежными изделиями ситуация еще проще — при вставке из стандартной библиотеки крепежа нам достаточно указать отверстие, в котором размещается крепеж, и торцевую поверхность, по которой крепеж будет выровнен. Как уже отмечалось, спецификация в этот момент формируется автоматически.

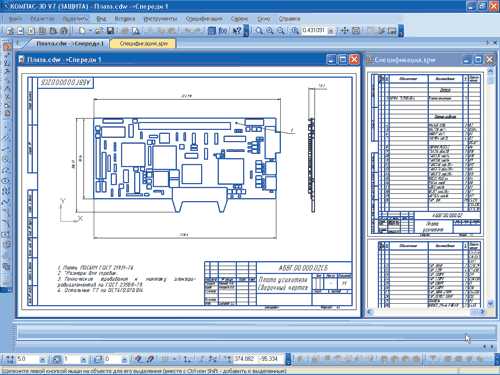

Сборочный чертеж платы и спецификация на плату

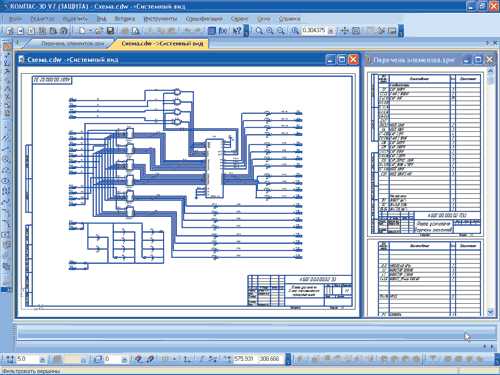

Принципиальная электрическая схема и перечень элементов схемы

Работа с печатными платами

Как указано на схеме состава изделия, в нем могут быть представлены не только отдельные электротехнические компоненты, но и встроенные устройства на базе плат печатного монтажа — например различные системы управления или контроля параметров, усилители, датчики и многое другое. Для их разработки предприятиям необходимо иметь и электронную САПР. Кроме того, необходимы программы-конверторы для передачи данных из одной системы проектирования в другую. Причем эти конверторы должны быть одновременно и достаточно простыми для пользователя, и достаточно «умными» для обеспечения высокого уровня интеграции используемых систем. АСКОН предлагает своим заказчикам (среди них — крупнейшие приборостроительные фирмы России и ближнего зарубежья, а также известные предприятия авиакосмического комплекса, разрабатывающие электронное оборудование) собственный модуль выпуска текстовой конструкторской документации и трехмерных моделей печатных плат на основе данных, получаемых из электронных САПР. На данный момент поддерживаются три системы: OrCAD от компании Cadence, P-CAD и Protel от компании Altium.

Трехмерная модель печатной платы создается на основе файлов, импортируемых из ECAD-систем. КОМПАС считывает данные и производит построение. Результатами работы конвертора являются трехмерная габаритная сборочная модель печатной платы и библиотека элементов, используемых в сборке.

Полученная плата — обычная 3D-сборка КОМПАС, и дальнейшие действия с ней ничем не отличаются от работы с изделием, созданным непосредственно в системе. Теперь и ее необходимо разместить в трехмерной модели проектируемого нами изделия.

Контур корпуса обрисовывается вокруг заранее созданной компоновки узла. Ассоциативные размеры позволяют корпусу изменять свою геометрию при изменении положения внутренних компонентов

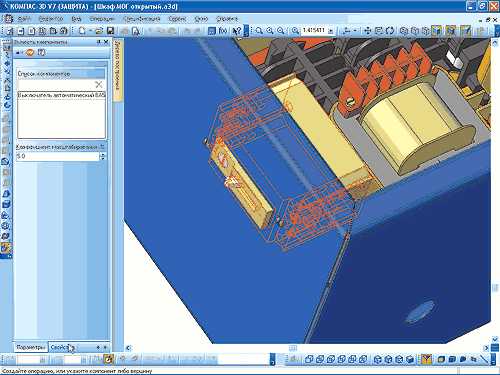

Команда вычитания позволяет автоматически получать вырез в корпусе по форме пересекающего его выключателя

Исходной информацией для создания текстовой документации является отчет BOM (Bill of Materials), который формируют ECAD-системы. Для более полной интеграции с чертежом принципиальной электрической схемы или сборочным чертежом печатной платы необходимо предварительно передать эти чертежи из ECAD в КОМПАС-3D. Для системы P-CAD эта операция наиболее корректно выполняется через формат PDIF. В составе системы КОМПАС-3D для этих целей применяется Библиотека поддержки PDIF : она выполнена как стандартное приложение и запускается из Менеджера библиотек. Из систем OrCAD и Protel графическую информацию можно передавать через формат DXF. После получения чертежа платы и чертежа принципиальной электрической схемы необходимо запустить Текстовый конвертор , выбрать нужный BOM-файл, из которого конвертор считает данные и сформирует спецификацию или перечень элементов. Результатом работы конвертора являются два текстовых документа, причем каждый из них привязан к своему графическому документу: перечень элементов — к схеме электрической принципиальной, а спецификация — к сборочному чертежу платы.

Проектирование несущего корпуса

Проектирование корпусных деталей целесообразно осуществлять в контексте сборки, привязываясь к заранее размещенным в сборке компонентам. Очень часто корпуса многих электрических устройств представляют собой деталь, согнутую из листа (из стали или алюминиевых сплавов): для ее создания как нельзя лучше подходит модуль работы с листовым материалом (подробно новый модуль был описан в журнале «САПР и графика» № 7’2004).

Напомним, что создание листовой детали начинается с построения листового тела на основе эскиза с заданием толщины и коэффициента нейтрального слоя. К созданному таким образом телу затем можно добавлять другие элементы листового тела (сгиб, сгиб по линии, пластину, отверстия, замыкания углов) или обычные формообразующие элементы (в том числе фаски, скругления), команду вычитания объектов. Не забудем и о возможности показа листовой детали в развернутом виде. При создании чертежа можно одновременно задавать как развернутые, так и неразвернутые виды детали.

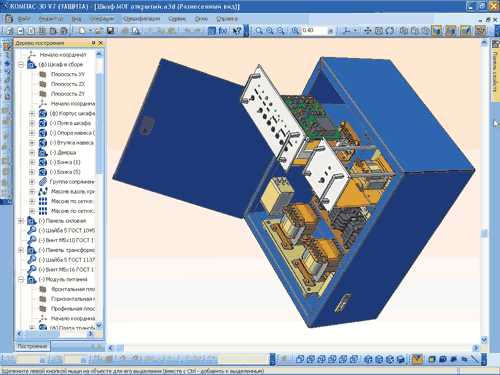

То, что получилось в итоге

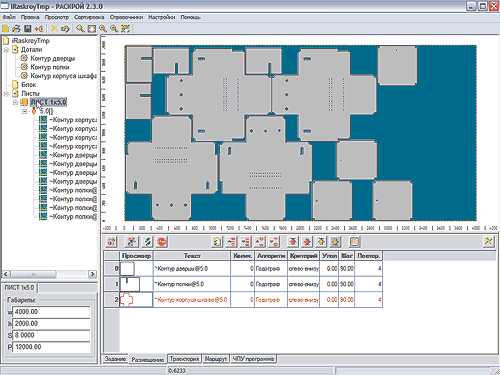

Окно системы Интех-РАСКРОЙ W/L

После разработки — изготовление

Выше мы рассказали о проектировании корпуса нашего изделия с помощью модуля Гибка. Получение развертки корпуса — не самоцель. Одной из серьезных технологических задач, решаемых на производстве, является раскрой листов металла на заготовки для последующей гибки. Также очень важна задача разработки управляющих программ для систем ЧПУ раскройных станков. Здесь можно с успехом использовать Интех-РАСКРОЙ W/L — комплекс программ для автоматизированного проектирования карт раскроя, составления управляющих программ и формирования технологической документации. Благодаря этой системе можно повысить коэффициент использования имеющегося на складах листового металла до 95%, поскольку обеспечиваются оптимальное размещение деталей и оптимальные траектории движения инструмента, создаются оптимальные УП для обработки на лазерном, плазменном, кислородном и механическом оборудовании.

Вместо заключения

В этой статье мы рассмотрели весь процесс разработки и частично — процесс технологической подготовки производства типичного электрического устройства, содержащего электронные, электротехнические и механические компоненты. На каждом этапе разработчики могут с успехом использовать те или иные компоненты программного комплекса КОМПАС-3D компании АСКОН. Практика применения этих систем ведущими заказчиками АСКОН уже подтвердила их эффективность. Среди пользователей, достигших наибольших успехов, можно назвать самарский завод «Электрощит», ФГУП НИИ «Экран», Саранский приборостроительный завод и многие другие. Трехмерная модель, созданная на Челябинском электровозоремонтном заводе, использована при подготовке данного материала.

«САПР и графика» 12’2004

sapr.ru

КОМПАС-Электрик — изучаем вместе

Анатолий Астратов, Лев Теверовский

Первый юбилей

Продолжаем изучать вместе

Вставка УГО

Построение соединителей и вставка на них специальных символов

Изменение свойств объектов схем

Первый юбилей

В конце мая системе КОМПАС-Электрик исполнился год. За столь короткий срок пользователями системы стали уже около 60 предприятий Белоруссии, Казахстана, России и Украины, где в общей сложности эксплуатируется более 100 рабочих мест. Неплохой результат для продукта, который лишь недавно выпущен компанией АСКОН, осваивающей новую для себя нишу рынка САПР!

Продолжаем изучать вместе

Сейчас готовится к выходу очередная версия КОМПАС-Электрик. Основной акцент в данной версии сделан на повышение качества системы за счет оптимизации алгоритмов работы ее ядра.

В предыдущей статье («САПР и графика» № 5’2004 «КОМПАС-Электрик — изучаем вместе. Работаем с базами данных») мы рассматривали «сердце» системы — базу данных. Теперь же речь пойдет о Редакторе схем и отчетов, с помощью которого осуществляется выпуск документов проекта электрооборудования, а точнее — о стратегии работы над проектом, вводе исходных данных и построении принципиальной электрической схемы.

Редактор схем и отчетов построен на базе чертежно-графической системы КОМПАС-График. КОМПАС-Электрик расширяет предоставляемый базовый набор инструментов для построения геометрических объектов и разработки текстовых документов в «сторону» электротехники.

Работа в Редакторе схем и отчетов начинается с создания проекта. В терминах КОМПАС-Электрик проект — это комплект документов на изготовление и сопровождение электрооборудования электрифицируемого изделия. Проект представляет собой один файл, который с помощью встроенного в Редактор схем и отчетов Менеджера проектов разворачивается в дерево проекта (рис. 1).

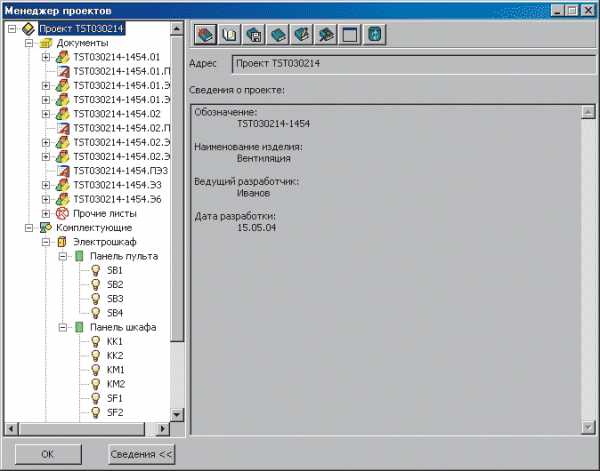

Рис. 1

Изделие, разрабатываемое в КОМПАС-Электрик, состоит из электротехнических аппаратов, устанавливаемых на несущих конструкциях — поверхностях (панели, стены, пульты). Эти поверхности , в свою очередь, устанавливаются в оболочках (ящики, шкафы, камеры), являясь тем самым элементами ее конструкции. Структура изделия представляется в Менеджере проектов в виде дерева на уровне Комплектующие.

Конструктор может начать работу над проектом по-разному: с ввода исходных данных по проекту (выбирая комплектующие) или с разработки документов проекта, причем это может быть любой документ проекта. Мы рекомендуем начинать работу с принципиальной электрической схемы, хотя оба указанных варианта вполне могут пересекаться: в системе отсутствует жестко заданная технологическая последовательность проектирования, что выгодно отличает ее от ряда конкурирующих аналогов.

При вводе исходных данных конструктор определяет количество оболочек и их типы, которые можно выбрать из базы данных или описать вручную. «Внутри» оболочек описываются поверхности и при необходимости им назначаются типы из базы данных или они вводятся вручную. И уже на поверхности непосредственно из базы данных комплектующих добавляются аппараты. При добавлении аппарата ему назначается позиционное обозначение, которое является основным идентификатором в проекте. По ходу работы над проектом конструктор может перемещать аппараты как между поверхностями одной оболочки, так и между разными оболочками изделия.

Рис. 2

Каждому аппарату в изделии может быть назначен сопутствующий элемент, в качестве которого могут выступать конструктивные элементы (кронштейны, стойки и т.п.) или другие электрические аппараты. В последнем случае появляется возможность расширять первоначальный набор функциональных частей основного аппарата (например, за счет присоединения контактной приставки у магнитного пускателя увеличивается набор свободных контактов). Таким образом, сопутствующие элементы — это изделия дополнительного заказа.

При появлении электрического соединения между аппаратами, установленными на разных поверхностях, на трассе этого соединения формируется клемма. Клемма добавляется в клеммник (рис. 2). Наличие клеммника на поверхности определяется в настройках системы. При отсутствии клеммника на поверхности внешние связи автоматически ведутся непосредственно на выводы аппаратов.

После ввода данных оптимальным шагом является начало разработки принципиальной схемы (Э3), поскольку именно она дает полное представление о составе изделия и электрических связях в нем (рис. 3). Для разработки принципиальной схемы в системе предусмотрен ряд функций, которые мы рассмотрим далее.

Рис. 3

Вставка УГО

Позволяет вставить в схему условное графическое обозначение (УГО) аппарата и назначить ему позиционное обозначение, а также выбрать его тип из базы данных комплектующих. При вводе позиционного обозначения система осуществляет несколько проверок (так называемых контролей): запрет ввода русских букв; обязательная завершенность позиционного обозначения цифрой; соответствие буквенного кода, введенного пользователем, тому значению, которое указано в базе данных; запрет на наличие в позиционном обозначении специальных символов. Все перечисленные проверки можно отключить в любой момент. УГО может вставляться в схему с любым допустимым углом поворота, что позволяет строить схемы с горизонтальной, вертикальной и смешанной ориентацией цепей. Угол поворота может изменяться и непосредственно в схеме. При повороте УГО положение его текстов автоматически корректируется (рис. 4). Каждое текстовое поле, расположенное возле УГО, может быть отображено на схеме либо скрыто. При работе с аппаратами в схемах осуществляется контр оль использования функциональных частей изделия. Например, система предупреждает о переполнении контактных групп у аппаратов релейного типа. После назначения типа аппарата из базы данных на УГО возле выводов отображаются реальные номера зажимов, соответствующие той функциональной части аппарата, которую представляет УГО в схеме.

Возле УГО, представляющих на схеме аппараты разнесенным способом, формируется перекрестная ссылка, показывающая лист и зону, в которых расположены все остальные УГО одного аппарата.

Рис. 4

Построение соединителей и вставка на них специальных символов

В системе соединители представлены тремя видами: линиями электрической связи; групповыми линиями связи и электрическими шинами. Группа соединителей, ограниченная выводами УГО, объединяется в потенциальный узел. Для потенциального узла может быть назначен номер провода (маркировка) и функция цепи, к которой он относится. Перечень функций цепей для каждого нового проекта может быть уникален — это и силовые, и информационные, и управляющие цепи, и любые иные. Для функции цепи может быть назначен тип провода и тип клеммы, что позволяет автоматически назначать их конкретному соединению в монтажно-коммутационных схемах. На линии электрической связи могут быть вставлены следующие дополнительные символы (рис. 5):

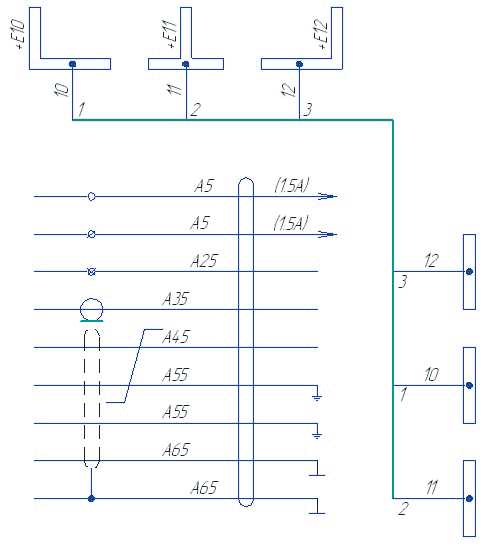

Рис. 5

1. Клемма — проходная, силовая, контрольная. Символ клеммы не разрывает потенциальный узел. Символы клемм также могут автоматически расставляться после завершения процедуры формирования клеммника.

2. Перемычка , предназначенная для разрыва потенциального узла.

3. Обозначение коаксиального кабеля.

4. Экранирование отдельных проводов или группы проводов. К экрану можно подключать линию электрической связи.

5. Объединение отдельных проводов в кабель.

6. Скрутка двух и более проводов.

7. Заземление.

8. Соединение с корпусом.

9. Обрыв соединителя.

Последние три символа позволяют графически объединить несвязанные соединители в один потенциальный узел, а также соединить линиями связи элементы, находящиеся на разных листах принципиальной схемы.

Линии электрической связи обладают ассоциативной связью с «зажимами» электрических аппаратов, то есть закрепляются в точках подключения к УГО и не отрываются от них при его перемещении. Кроме того, линии связей автоматически разрываются при пересечении выводов УГО и «затягиваются» при его удалении.

Если в схеме возникает T-образное пересечение, то в этих местах автоматически вставляется точка связи. Для X-образных пересечений появление точки связи зависит от настроек системы.

Маркировка (номера проводов) может расставляться как в ручном, так и в автоматическом режиме. Но в любом случае осуществляется контроль дублирования ее значений.

Изменение свойств объектов схем

Любое свойство того или иного объекта схемы может быть изменено в любое время. Все перечисляемые далее свойства можно менять централизованно в соответствующем диалоге свойств, который создан для каждого вида объекта.

Документ или лист документа. Для них можно изменить любое значение, которое заносится в основную надпись чертежа, а также имя. Это упрощает процедуру поиска в дереве проекта нужного документа или листа. Для листа в любое время можно изменить формат и оформление.

Оболочка. Для оболочки можно изменить имя, тип (описать как оригинальное, или унифицированное, или стандартное изделие), а также ввести комментарий.

Поверхность. Для поверхности можно изменить имя, тип (описать как оригинальное, или унифицированное, или стандартное изделие), ввести комментарий. Здесь же можно дать разрешение на формирование клеммника для внешних связей, разрешить или запретить внешнее соединение с поверхностями других оболочек, отредактировать внешние трассы соединений.

Аппарат. Для аппарата можно изменять позиционное обозначение, тип аппарата. Можно вводить и изменять надписи, наносимые на несущие поверхности рядом с аппаратом. Также можно вводить и изменять тексты, которые отображаются на схемах. Система позволяет управлять форматом перекрестных ссылок, назначать сопутствующие элементы, просматривать и вставлять в схему из диалога УГО любого типа, которые указаны в базе данных именно для этого типа аппарата.

Соединители. Для соединителей можно вводить маркировку потенциального узла, отображать или скрывать ее на линиях связи, вводить номер линии в группе, если она подключена к групповой линии связи. Можно также назначать потенциальному узлу функциональную цепь и задавать имя шины.

Клеммник . Для клеммника можно вводить позиционное обозначение и выбирать тип из базы данных, изменять состав клемм, назначать тип для отдельной клеммы, если клеммник состоит из набора отдельных клемм, опре­де­лять параметры графического представления клеммника в схемах (клеммник в схемы вставляется в виде таблицы).

Посредством перечисленных функций пользователь осуществляет разработку принципиальных электрических схем, одна из которых приведена на рис. 6.

Разработанная принципиальная схема — это уже на 70-80% готовый проект. Большинство других документов проекта получаются автоматически. Таким образом, грамотная работа специалистов в редакторе схем и отчетов позволяет существенно облегчить свой труд и резко повысить его производительность.

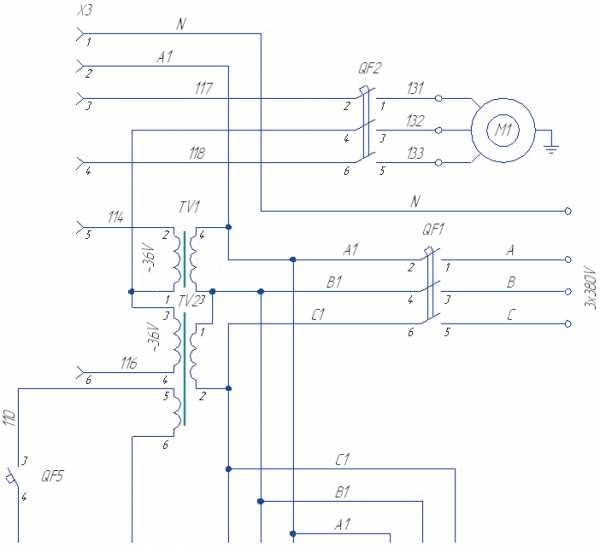

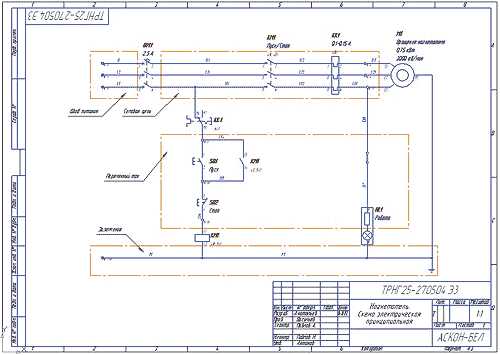

Рис. 6
