Однолинейная схема электроснабжения своими руками

Очень часто с целью упрощения восприятия чертежей по электроснабжению используются те или иные методики, одной из которых является однолинейная система электроснабжения жилого помещения, производственного или другого строения. Такая система позволяет понять и разработать те или иные проекты повышенной сложности. Сегодня мы расскажем, как создать однолинейную схему электроснабжения своими руками, и что она представляет собой.

Однолинейная схема электроснабжения

Ключевая особенность однолинейной схемы электроснабжения состоит в том, что такая принципиальная схема состоит только из линий обозначения трех- или двухфазных цепей. Подобное решение позволит более разумно использовать техническую документацию и совместить в рамках одного проекта сразу несколько чертежей, которые не связаны друг с другом.

По типу однолинейные схемы электроснабжения подразделяются на такие:

  • исполнительные;
  • расчетные.

Расчетная схема

Расчетная однолинейная схема электроснабжения чаще всего применяется после окончательного просчета нагрузок, которые требуются для электропитания одного помещения. Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям.

Расчетная однолинейная схема включает в себе следующее:

  • структурная электрическая;
  • функциональная электросхема;
  • монтажная электросхема;
  • кабельные планы;
  • чертежи;
  • проект пожарной безопасности.

Исполнительная схема

А вот исполнительная схема электроснабжения применяется с целью перерасчета существующей системы подачи электроснабжения, чаще всего, это делают для того, чтобы серьезно обновить уже готовый проект.

Исполнительная схема электроснабжения – это документ, который включает в себя такие данные:

  • текущее состояние сетей;
  • приборов, которые входят в сети;
  • рекомендации по устранению тех или иных недостатков, выявленных в ходе проведения тех или иных технических мероприятий.

Классификация однолинейных схем

Во время проектирования систем электроснабжения своими руками применяются разные схемы, которые отображают плановые работы, существующую уже систему или же разделение систем те или иным образом. Помимо расчетных и исполнительных, однолинейные схемы бывают такие:

  • структурные – содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого;
  • функциональные – их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Такие схемы в основном применяются для проектирования промышленных объектов с большим количеством машин, механизмов и оборудования, которые тоже нужно наносить на схему;
  • принципиальные – чаще всего выполняются согласно ГОСТ и других стандартов той или иной страны, например, IEC, ANSI, DIN и т.д.;
  • монтажные – должны четко быть согласованными с теми или иными архитектурными решениями и строительными конструкциями, в частности, несущими. Каких-то специальных требований к их оформлению нет, то размеры оборудования и сечение проводов нужно указывать четко, также нужно указывать точно диаметры кабелей и четкие размеры элементов крепежа и прочих аксессуаров.

Помимо перечисленных схем с кабельными планами есть также и электрические специальные схемы, которые используются при проектировании об отображении компонентов по отдельности.

Например, в микроэлектронике для того чтобы отобразить микрокристалл интегральной микросхемы, нужна специальная топологическая схема. Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. На сегодняшний день их чаще всего визуализируют на мониторе компьютера, где есть функция принятия решения пользователем вручную.

Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию:

  • полные и правдивые сведения об оборудовании;
  • расчеты аварийного выключения электроснабжения объекта как целиком, так и частично;
  • сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей.

Однолинейная схема электроснабжения своими руками

Такая однолинейная схема электроснабжения того или иного объекта должна соответствовать нормам ГОСТ. Графическое изображение должно включать в себя:

  • три фазы, которые питают сеть помещения;
  • линии групповых сетей, которые отходят от питающих.

Если составляете схему своими руками впервые, помните, что самое в ней главное – это дать с ее помощью общее понятие о конструкции системы электропитания рассматриваемого помещения.

В итоге вы должны начертить довольно простое изображение, которое обязано четко показывать ключевые параметры сети электроснабжения.

Делается все очень просто:

  • начертите линию, которая будет определять многофазное питание;
  • рядом с ней поставьте цифру с перечеркнутым штрихом.

В данной схеме цифра соответствует количеству фаз, а перечеркнутый штрих – это их определение.

Кроме того, что чертеж включает в себя изображения отдельных проводов, необходимо изобразить на нем дополнительные детали электросхемы объекта. Чтобы знать, как нужно обозначать УЗО в квартире, выключатели, контакторы и прочие элементы, изучите соответствующий ГОСТ, который без труда можно отыскать на тематических ресурсах в Интернете. В них вы легко сориентируетесь на тему того, как своими руками обозначить в чертеже тот или иной элемент системы.

Чтобы защитить групповые линии от перегрузок и общих цепей объекта от электрозамыкания, нужно применять автоматические выключатели. Проект, помимо ключевых составляющих, таких как кабели ввода или заземления либо УЗО, должна включать в себя информацию о наличии розеток или выключателей света в помещениях.

Ниже приведем пример создания однолинейной типовой схемы электроснабжения для жилой квартиры, частного дома, производственного или социального объекта. Так, она включает в себя:

  • точку подключения объекта к электросети;
  • вводно-распределительные устройства;
  • точку прибора, применяемого для подключения и его марку;
  • иногда нужны параметры щита;
  • кабель питания должен не только быть изображенным схематически, то и должно быть указано его сечение и марка;
  • информация о номинальных и максимальных токах приборов, которые применяются в рамках того или иного помещения.

Также не забывайте о необходимости применения примерных расчетных нагрузок, которые могут быть предельными для той или иной сети электропитания в вашем населенном пункте. Их правила выполнения могут отличаться в зависимости от требования к помещению.

Попытайтесь уделять внимание каждому элементу, даже минимальному, поскольку ключевые требования к проекту выдвигаются компанией, которая снабжает вас электричеством. Подобная однолинейная схема электроснабжения того или иного жилого и нежилого объекта является ключевым документом, который отвечает за эксплуатационную ответственность разных сторон.

Если вы хотите своими руками и совершенно бесплатно создать однолинейный проект того или иного объекта, вам потребуется ЕСКД, то есть Единая система конструкторской документации.

В домашних условиях своими руками ее можно начертить вручную или специальной чертежной программы на компьютере. В частности, программа AutoCAD вам поможет создать проект офиса, торгового центра, частного дома или другого строительного объекта.

Если вам нужно создать такую схему, но своими руками вы не осилите эту работу, то необходимо обратиться в конструкторское бюро своего населенного пункта, специалисты которого помогут вам справиться с этой задачей.

Оцените статью:

Поделитесь с друзьями!

elektro.guru

образец, как нарисовать, виды и этапы проектирования электроснабжения

Электроснабжение является важной составляющей современных зданий и сооружений. Провода и прочее электрооборудование при этом должны располагаться в нужных местах и соответствовать определённым требованиям. Разобраться в этом помогают различные схемы и проекты. Одной из важнейших и незаменимых среди них можно назвать однолинейную схему электрического снабжения.

Особенности электроснабжения

Значение линейной схемы трудно переоценить. К тому же это наиболее предпочтительный вариант во многих случаях. Он отображает такие элементы особой важности, как:

  • количество действующих нагрузок;
  • уровни мощности;
  • маркировка и обозначение электрощитов;
  • номиналы автоматических выключателей.

И это далеко не весь перечень узлов, входящих в различные части, составляющей любой электросети. Ведь каждая линейная схема электроснабжения содержит расчёты от ввода силовой линии до самого малого потребителя.

Сами по себе подобные схемы можно рассматривать как более простой аналог принципиальной, где все обозначения выполняются в виде линий. И это не зависит от количества фаз и проводов. Такой вариант крайне удобен в использовании даже для непрофессионала, одновременно являясь функциональным и эффективным.

Для более удобного использования в плане применения однолинейная схема электроснабжения может быть двух видов:

  1. исполнительная;
  2. расчётная.

По своей сути особо принципиальных различий между ними нет, за исключением назначения каждого из видов. Примерный образец однолинейной схемы можно увидеть на рисунке:

Исполнительный вид

Исполнительные «однолинейки» разрабатываются в случаях, когда вся сеть, включая и электроустановки, уже собрана и функционирует. Её назначение скорее необходимо для выявления недочётов и нарушений и применяется при модернизации и перерасчёте электросети. Она же позволяет определить нахождение запитывающей магистрали.

При составлении подобного документа в обязательном порядке должна отображаться такая информация:

  • все приборы и потребители, входящие в сеть;
  • состояние сети;
  • недостатки, выявленные в процессе исследования и разработки однолинейной схемы.

Расчётная однолинейка

С расчётным вариантом дело обстоит иным образом. Хотя все отображаемые элементы выглядят аналогично, но само предназначение такой схемы имеет кардинально иную функцию. Здесь проектирование начинается тогда, когда здание уже готово к электромонтажу и имеются данные по нагрузкам.

Таким образом, расчётная схема отображает номиналы защитных узлов, количество жил, метраж и сечение кабелей, расположение щитов и вводно-распределительных устройств, а также все мощности и размеры силового оборудования.

Классификация схем

Помимо двух видов, «однолинейки» можно разделить на квалификации. Ведь они, помимо основной функциональности, отображают различное разделение плановых или существующих систем.

В связи с этим их принято разделять на такие виды:

  • Структурные, которые отображают общую картину электросети и установок.
  • Монтажные — согласовываются с архитектурными нюансами с указанием всех точных данных по кабелям, размерам оборудования, элементам крепежа и другим.
  • Принципиальная схема электроснабжения выполняется по государственным стандартам отдельно взятой страны.
  • Функциональные – применяются в случаях, когда имеется большое количество различных потребителей (машин, станков, оборудования), и отображают общую картину сети и взаимодействие между механизмами, электроснабжением и друг с другом. Помогают они оценить и общую безопасность.
  • Специальные – отображают проектируемые части по отдельности.

Самостоятельная разработка

Самостоятельно нарисовать однолинейную схему электроснабжения не должно составить труда, даже если это делается впервые. Главное, соблюсти некоторые основные требования, чтобы получившийся рисунок был понятен и нёс в себе максимум полезной информации.

Все обозначения и общий вид должны соответствовать ГОСТу 2.702-75. Первыми на рисунок наносятся три фазы, которые предполагают питание всей линии. Следующим шагом определяются линии групповых частей, которые будут отходить от основных питающих. Особенной детализации здесь не требуется, так как «однолинейка» должна отображать лишь общее положение вещей.

Согласно всё тому же ГОСТу, необходимо обозначить должным образом все составляющие однолинейной схемы электроснабжения цеха, квартиры, офиса или другого помещения. Это автоматы, УЗО, контакторы, выключатели и прочие части электросети.

Особое внимание рекомендуется обратить на количество розеток, выключателей и других точек. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта. Любая из схем в обязательном порядке должна в себя включать такую информацию:

  • точка подключения к вводной сети;
  • вводно-распределительное оборудование;
  • прибор и его марка;
  • параметры и данные щита;
  • используемые кабеля необходимо отображать со всей информацией, включая длину, марку и сечение;
  • номинальные и максимальные токи приборов, расположенных в цепи;
  • примерные расчётные нагрузки (могут отличаться в зависимости от требований к объекту).

Так как все основные требования выдвигает компания, управляющая электроснабжением, то предпочтительно сразу уделить внимание всем, даже очень мелким и незначительным элементам. Ведь созданная однолинейная схема является крайне важным документом, ответственность за который несёт далеко не одна сторона.

Если принято решение не платить людям, занимающимся разработкой подобных схем, а выполнять всё самостоятельно, то придётся обзавестись Единой системой конструкторской документации (ЕСКД). Как реализовывать проект – особых требований нет. Можно чертить по старинке, используя линейку и карандаш. А можно и более современным способом, задействовав компьютер и хорошо зарекомендовавшую себя программу AutoCAD.

Если выполнить проект самому не получается, то всегда есть возможность обратиться к специалистам из конструкторского бюро. Они выполнят подобную работу быстро и профессионально.

Этапы проектирования

Если всё же принято решение делать проект своими руками, то придётся узнать последовательность и этапы такой работы. От этого может зависеть, одобрят его или нет. Поэтому нужно:

  1. Получить технические условия, что даст возможность выяснить, где находится точка, куда необходимо будет запитаться. Здесь поможет муниципальная электросетевая организация.
  2. В муниципальном отделе архитектуры получить генплан, чтобы иметь представление о пути, где проходит питающий кабель до частной запитываемой территории. Это же поможет выяснить, где находится подстанция, а также другие коммуникации, которые без такого плана можно повредить.
  3. Рассчитать мощность потребителя, которая потребуется. И уже на основании этого делать однолинейную схему. Подобный проект в себе должен содержать не только саму схему, но и материалы, которые помогут её понять, т. е. условные обозначения, разъяснения, подключения потребителей и аппаратов защиты.
  4. Согласовать разработанный проект, что будет подтверждением разрешения на подключение к магистрали электросети. Это заключительный этап, после чего можно начинать монтажные работы.

Здесь стоит обратить внимание, что начинать любые монтажные работы запрещено до получения соответствующего разрешения от определённых инстанций. Когда такое разрешение получено, то вся ответственность перекладывается на монтажную организацию.

Нередко при разработке проекта из вида выскальзывают дополнительное освещение или системы безопасности, т. е. камеры, сигнализации, видеонаблюдение и пр. Но и их необходимо включать в общий проект. Если проект будет полностью соответствовать заявленным требованиям, то проблем с согласованием и получением разрешения на подключение и выполнение монтажных работ не возникнет.


220v.guru

назначение, виды, принципы проектирования, требования к оформлению

В соответствии с «Правилами технической эксплуатации электроустановок потребителей», однолинейная схема электроснабжения − это один из видов исполнительной документации, которая должна быть в наличии у организации и частного лица, эксплуатирующих электросети и оборудование в обязательном порядке. В этой статье редакции HomeMyHome.ru подробно расскажем о том, что представляет собой такая схема, что она должна включать в себя, а также правила её оформления согласно всем нормативным документам.

Однолинейная схема электроснабжения загородного дома

Содержание статьи

Что такое однолинейная схема электроснабжения и зачем нужна

Однолинейная схема электроснабжения является техническим документом, на котором отображаются все элементы электрической сети объекта с указанием их характеристик и параметров, а также установленная и расчётная мощности объекта в целом. Термин «однолинейная» означает, что все электрические соединения, существующие на объекте, вне зависимости от их фазности, на схеме отображаются одной линией. Правила оформления однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Основное предназначение подобной исполнительной документации – информативность и предоставление визуального восприятия о конфигурации электрической сети объекта, необходимого для принятия решений при эксплуатации энергетического хозяйства.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг», «Правила недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг», «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг», а также и «Правила технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям». Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл.1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

  • граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

К сведению! Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

  • вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

Важно! При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке.

  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

  1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

    Составление электрической схемы с использованием «Компас-Электрик»

  2. «Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
  3. «1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
  4. «Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
  5. «DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
  6. «AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

А если у вас есть вопросы к автору статьи, не стесняйтесь оставлять их ниже в комментариях.

Понравилась статья?
Сохраните, чтобы не потерять!

Загрузка…

homemyhome.ru

Однолинейная схема электроснабжения образец в ворде. Однолинейная схема электроснабжения

Для упрощения чертежей и их восприятия применяются различные методики. Часто используется однолинейная схема электроснабжения жилого дома, предприятия или частного строения, которая способствует разработке и пониманию сложных проектов.

Что такое однолинейная схема

Главной особенностью однолинейной схемы является то, что данная принципиальная схема состоит полностью из одних линий обозначения трехфазных или двухфазных цепей. Такой подход позволяет обеспечить более целесообразное использование технической документации. Т.е. в один техпроект можно поместить несколько разных чертежей, не связанных друг с другом.

Фото — однолинейная схема

Существует два типа таких схем
:

  1. Расчетная;
  2. Исполнительная.

Расчетная однолинейная схема
помещения в основном используется после готового просчета нагрузок, необходимых для питания отдельного здания. Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей.

Исполнительная принципиальная однолинейная схема
используется для перерасчета действующей системы подачи энергии. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект.

Фото — однолинейная схема подстанции

Как выполнить однолинейную схему

Электрическая однолинейная схема электроснабжения квартиры, дома, частного предприятия выполняется по требованиям ГОСТ 2.702-75. Согласно нормам, у Вас должно получится изображение 3 фаз, питающих сеть конкретного помещения и линии групповых сетей, которые отходят от питающих. При этом схему не нужно подробно детализировать, основная её цель – давать представление про общую конструкцию системы электрического снабжения.

Фото — Принципиальная схема подстанции

Именно благодаря такой подаче информации, в итоге получается достаточно простой чертеж, четко передающий основные параметры сети питания. Многие начинающие электрики могут усомниться в эффективности таких чертежей, ведь кажется, что непонятно, как их отобразить тогда трехфазное или двухфазное питание.

Все очень просто: возле линии, которая определяет многофазное питание ставится цифра и перечеркнутый штрих, как на фото ниже. Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия – это определение фазы.

Помимо отображения отдельных проводов, также важно изобразить на чертеже дополнительные детали электрической схемы. Для обозначения УЗО квартиры, контакторов, выключателей и прочих дополнительных элементов, Вам также нужно ознакомиться с ГОСТ 2.709, который предоставляется как в ПДФ, так и обычным текстом. В этом документе указываются общепринятые варианты черчения подобных элементов.

Рассмотрим пример однолинейной схемы квартиры
(также можно использовать для электроснабжения дома):

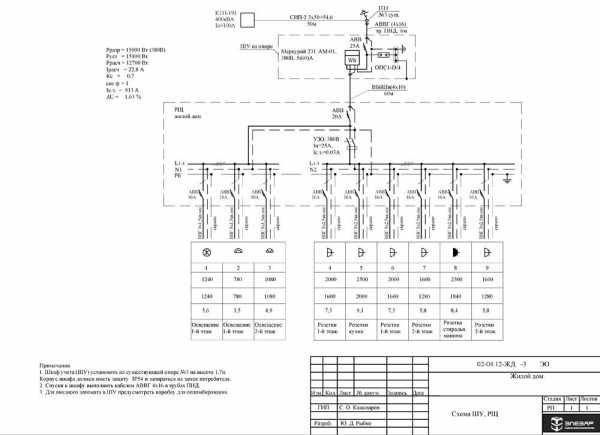

Фото — пример однолинейной схемы

Для защиты групповых линий от перегрузки и общей цепи помещения от электрического замыкания, используются автоматические выключатели. Их, в свою очередь, на чертеже «подстраховывают» устройства сверхтоков. В схему в обязательном порядке нужно включить не только основные её составляющие (кабеля ввода, заземления, УЗО), но и ро

kupildoma.ru

Расчет щита (однолинейная схема) — Safe Projects

Внимание! Данный способ расчета однолинейной схемы распределительного щита — быстрый и упрощенный. Этот способ подходит для небольших щитов потреблением до 50 кВт.
В полном расчете гораздо больше переменных и коэффициентов.

1. Шаг первый.
Узнать установочные мощности всех потребителей в группах щита. Для силовых потребителей, например, плиты или стиральной машины — это паспортное значение мощности.
Для сети освещения — это суммарная мощность всех ламп в светильниках по группам.
Для розеточной сети — суммарная мощность всех розеток по группам.
И так далее.

2. Шаг второй.
Рисуем однолинейную схему. Например:

В строке «Установочная мощность» указываем мощности по группам.
«Расчетный ток» — считаем, см. ниже.

3. Шаг третий.
Расчет тока.
Воспользуемся файлом:
Скачать файл Exl

Столбцы:
N гр — номер группы в щите, согласно однолинейной схеме;
N ф — номер фазы; две желтых строки вверху — расчет трехфазной сети, красные строки — первая фаза, серые строки — вторая фаза, голубые строки — третья фаза. Для трехфазной системы нагрузку нужно распределить по фазам. Для однофазной системы достаточно желтых и красных строк.
P уст, кВт — установочная (паспортная) мощность оборудования.
Кол. ф. — количество фаз;

cos f — косинус фи, табличное значение;
для освещения — 0,98
для розеток — 0,95
для кондиционеров — 0,7

Iрасч, А — расчетный ток.
Значения из колонки вписываются в однолинейную схему, в строку I (A).

Бонус для трехфазной системы в нижней части таблицы:

Расчет нессимметрии по фазам.
После того, как введены все значения мощностей и распределены по группам, можно узнать несимметрию (ячейка R-40). Для стабильной работы системы несимметрия должна быть не больше 8. Перераспределяйте мощности по фазам таким образом, чтобы достигнуть значения меньше 8 в ячейке R-40.

4. Шаг четвертый.
Вводим данные в однолинейную схему. Считаем суммарную мощность и вычисляем расчетный ток щита (верхняя часть схемы).
Выбираем номиналы автоматов по току (номинал должен быть выше значения тока, и не впритык к значению).
Выбираем сечения кабелей.

Важно:
Для осветительной сети — автомат номиналом не ниже 10 А, кабель сечением не меньше 3х1,5 мм.
Для розеточной сети — автомат, диф-автомат или УЗО (бытовые розетки и потребители с водными процессами — стиральная машина, бойлер, парогенератор и т.д. — защищаются УЗО; для компьютерной сети УЗО не нужен) — номиналом не ниже 16А, ток УЗО 30 мА, сечение кабеля не меньше 3х2,5 мм.
На потребители, от которых зависит жизнь и здоровье людей, УЗО не ставится.




safe-projects.ru

Однолинейная электрическая схема

Содержание:
  1. Оформление однолинейной схемы
  2. Составление однолинейной схемы
  3. Видео

Важным составным элементом в плане электроснабжения какого-либо объекта является однолинейная электрическая схема, отражающая наиболее приоритетные значения. Прежде всего, они касаются уровня мощности, маркировки электрических щитов, номиналов автоматов и других показателей. Здесь же указывается и количество действующих нагрузок. Такой чертеж начинается с ввода силового кабеля и заканчивается расчетом минимального потребителя.

Оформление однолинейной схемы

Как и любой инженерный документ, в схеме обязательно оформляется штамп установленного образца.

В самой схеме отображаются следующие данные:

  • Все секции вводно-распределительных устройств с собственными параметрами, включающими в себя единовременную и установленную мощность, тип вводных кабелей, разрешенную мощность и ток.
  • Электрические шкафы со всеми необходимыми обозначениями.
  • Данные о кабельных линиях, с указанием их протяженности с точностью до 1 метра.
  • Полная информация о приборах учета электроэнергии, согласно полученным техническим условиям.
  • Предварительные расчеты электроэнергии, которая теряется во время передачи.

Готовый рабочий документ скрепляется подписью разработчика и проверяющего лица, а затем утверждается руководителем. Далее, проводится согласование с лицом, ответственным за электрохозяйство потребителя, без которого невозможны дальнейшие согласования. Все подписи согласующих должностных лиц отражаются непосредственно на данном чертеже.

Перед выполнением подобных схем нужно получить допуск на проведение соответствующих проектных работ. Чертеж, составленный без допуска, в дальнейшем не может использоваться для проведения работ.

Составление однолинейной схемы

Данный рабочий документ может быть исполнительным или расчетным. В первом случае чертеж выполняется при наличии действующих установок. Для того, чтобы составить однолинейную схему электроснабжения необходимо обязательно провести всестороннее обследование объекта. Поэтому, по окончании работ, заказчик получает не только схему, но и рекомендации по устранению дефектов, выявленных при обследовании.

Расчетная однолинейная электрическая схема выполняется для объектов нового строительства. В нее включаются расчетные нагрузки, соответствующая защитная аппаратура, подобранное сечение для отходящих проводов и кабельных линий.

Расчетная однолинейная схема электроснабжения выполненная специалистами, является основанием для проведения необходимых электромонтажных работ. При ее правильном составлении обеспечивается полная электро- и пожарная безопасность для людей и объектов.

electric-220.ru

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.


Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов,  и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

Монтажные схемы

В проектировании любых объектов особое значение имеет правильно составленные монтажные схемы, которые должны четко сопрягаться с архитектурными решениями и строительными элементами, несущих конструкций зданий и сооружений. Хотя специальных требований к оформлению чертежей при проектировании монтажных схем не предъявляется, стоит обращать внимание на четкость указываемых размеров не только оборудования и сечения проводов, но и реальные диаметры кабелей, размеры крепежных элементов и вспомогательных материалов.

Помимо перечисленных документов, включающих кабельные планы, существуют электрические специальные схемы, которые применяют для проектирования и отображения отдельных компонентов. Так в микроэлектронике для отображения микрокристалла интегральной микросхемы используются топологические схемы, а для оперативного отображения реального состояния аппаратуры примененной в той или иной системе. Подобные схемы называются мнемосхемами и делаются в виде плакатов действующими элементами, которых, является сигнализирующая аппаратура и приборы, а также различные имитационные приспособления. Современные мнемосхемы реализуются на мониторах компьютеров с функциями принятия решений пользователем или оператором в ручном режиме.

В общем виде проектирование системы электроснабжения, отображаемое графически, помимо соответствия государственным строительным нормам и правилам должно содержать дополнительную информацию, которая несет полные и достоверные сведения об оборудовании, перечисленной в спецификации, расчеты аварийного выключения, как всего объекта целиком, так и отдельных его частей. Кроме того, должны содержаться сведения о системе автономного питания, которые особенно актуальны при проектировании индивидуальных домов расположенных вдали от центральных магистралей.

proelectrika.com

Отправить ответ

avatar
  Подписаться
Уведомление о
