Ветвь и узел электрической цепи
Электрическая цепь характеризуется совокупностью элементов, из которых она состоит, и способом их соединения. Соединение элементов электрической цепи наглядно отображается ее схемой. В зависимости от особенностей схемы следует применять тот или иной способ расчета электрической цепи. В данном разделе рассмотрим ключевые понятия, которые в дальнейшем будут необходимы для выбора наиболее оптимального и правильного приема решения задач.
Ветвью называется участок электрической цепи, обтекаемый одним и тем же током. Ветвь образуется одним или несколькими последовательно соединенными элементами цепи.
Узел – место соединения трех и более ветвей.
В качестве примера на рисунке изображены схемы двух электрических цепей. Первая из них содержит 6 ветвей и 4 узла. Вторая состоит из 5 ветвей и 3 узлов. В этой схеме обратите внимание на нижний узел. Очень часто допускают ошибку, считая что там 2 узла электрической цепи, мотивируя это наличием на схеме цепи в нижней части 2-х точек соединения проводников. Однако на практике следует считать две и более точки, соединенных между собой проводником, как один узел электрической цепи.
При обходе по соединенным в ветвях цепям можно получить замкнутый контурэлектрической цепи. Каждый контур представляет собой замкнутый путь, проходящий по нескольким ветвям, при этом каждый узел встречается в данном контуре не более одного раза. Ниже приведена электрическая схема, на которой отмечено несколько произвольно выбранных контуров.
Закон Ома
Данный закон очень удобно применять для ветви электрической цепи. Позволяет определить ток ветви при известном напряжении между узлами, к которым данная ветвь подключена. Также позволяет буквально в одно действие рассчитать одноконтурную электрическую цепь.
При применении закона Ома предварительно следует выбрать направление тока в ветви. Выбор направления можно осуществить произвольно. Если при расчете будет получено отрицательное значение, то это значит, что реальное направление тока противоположно выбранному.
Для ветви, состоящей только из резисторов и подключенной к узлам электрической цепиa и b (см. рис.) закон Ома имеет вид:
Соотношение (1.15) написано в предположении, что выбрано направление тока в ветви от узла a к узлу b. Если мы выберем обратное направление, то числитель будет иметь вид: (Ub-Ua). Теперь становится понятно, что если в соотношении (1.15) возникнет ситуация, когда Ub>Ua то получим отрицательное значение тока ветви. Как уже упоминалось выше, это значит, что реальное направление тока противоположно выбранному. Примером практического применения данного частного случая закона Ома при расчетах электрических цепей является соотношение (1.18) для электрической цепи, изображенной на рисунке.
Для ветви содержащей резисторы и источники электрической энергии закон Ома принимает следующий вид:
Соотношение (1.16) написано в предположении, что предварительно выбрано напавление тока от узла a к узлу b. При расчете алгебраической суммы ЭДС ветви следует знак “+” присваивать тем ЭДС, чье направление совпадает с направлением выбранного тока ветви (направление ЭДС определяется направлением стрелки в обозначении источника электрической энергии). Если направления не совпадают, то ЭДС берется со знаком “-“. На рисунке есть примеры применения данного варианта закона Ома – соотношения (1.17) и (1.19)

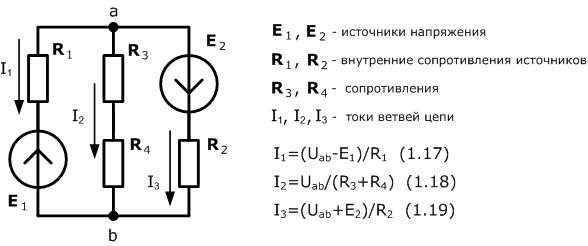

Если необходимо рассчитать одноконтурную электрическую цепь с произвольным количеством источников электрической энергии и резисторов, то следует применять соотношение (1.16), имея ввиду что Ua=Ub.
Линейные и нелинейные электрические цепи
Линейной электрической цепью называют такую цепь, все компоненты которой линейны. К линейным компонентам относятся зависимые и независимые идеализированные источники токов и напряжений, резисторы(подчиняющиеся закону Ома), и любые другие компоненты, описываемые линейными дифференциальными уравнениями, наиболее известны электрические конденсаторы и катушки индуктивности. Если цепь содержит отличные от перечисленных компоненты, то она называется нелинейной.
Изображение электрической цепи с помощью условных обозначений называют электрической схемой. Функция зависимости тока, протекающего по двухполюсному компоненту, от напряжения на этом компоненте называется вольт-амперной характеристикой (ВАХ). Часто ВАХ изображают графически в декартовых координатах. При этом по оси абсцисс на графике обычно откладывают напряжение, а по оси ординат — ток.
В частности, омические резисторы, ВАХ которых описывается линейной функцией и на графике ВАХ являются прямыми линиями, называют линейными.
Примерами линейных (как правило, в очень хорошем приближении) цепей являются цепи, содержащие толькорезисторы, конденсаторы и катушки индуктивности без ферромагнитных сердечников.
Некоторые нелинейные цепи можно приближенно описывать как линейные, если изменение приращений токов или напряжений на компоненте мало, при этом нелинейная ВАХ такого компонента заменяется линейной (касательной к ВАХ в рабочей точке). Этот подход называют «линеаризацией». При этом к цепи может быть применён мощный математический аппарат анализа линейных цепей. Примерами таких нелинейных цепей, анализируемых как линейные относятся практически любые электронные устройства, работающие в линейном режиме и содержащие нелинейные активные и пассивные компоненты (усилители, генераторы и др.).
электрическая цепь – это отдельно взятая группа электроприборов (утюги, блоки телевизоры, холодильники и т. д.) совместно с розетками, выключателями, проводами, автоматами и электрической подстанцией (как же без нее получить ток) на данный момент работающих совместно для достижения определенной цели. Ну а вот в зависимости от цели (просмотра любимой передачи, сохранения свежести продуктов или обеспечения стабильности питающих параметров в блоке питания компьютера) электрические цепи подразделяются на простые и сложные, неразветвленные и разветвленные, линейные и нелинейные.
Неразветвленныеэлектрические цепи – они же простые – это цепи в которых ток течет не меняя свое значение и по простейшему пути от источника энергии до потребителя. То есть через все элементы этой цепи течет один и тот же ток. Простейшей неразветвленной цепью можно считать цепь освещения одной из комнат в квартире, где используется однорожковая люстра. В данном случае ток течет от источника энергии через автомат, выключатель, лампочку и обратно к источнику энергии.
Разветвленные– это цепи имеющие одно или более ответвленных путей протекания тока. То есть ток начиная свой путь от источника энергии разветвляется на несколько ветвей потребителей, при этом меняя свое значение. Одним из несложных примеров такой цепи является приведенная выше цепь освещения комнаты в квартире, но только с многорожковой люстрой и многоклавишным выключателем. Ток от источника энергии доходит через автомат к многоклавишному выключателю, а дальше разветвляется на несколько ламп люстры, а далее через общий провод обратно к источнику энергии.
Линейной считается такая электрическая цепь, где характеристики всех ее элементов не зависят от величины и характера протекающего тока и приложенного напряжения.
Нелинейной считается цепь содержащая хотя бы один элемент, характеристики которого зависят от протекающего тока и приложенного напряжения.
2. Эквивалентные преобразования в электрических цепях. Определение эквивалентного сопротивления при последовательном, параллельном и смешанном соединении элементов электрических цепей.
При решении задач принято преобразовывать схему, так, чтобы она была как можно проще. Для этого применяют эквивалентные преобразования. Эквивалентными называют такие преобразования части схемы электрической цепи, при которых токи и напряжения в не преобразованной её части остаются неизменными.
Существует четыре основных вида соединения проводников: последовательное, параллельное, смешанное и мостовое.
Последовательное соединение – это такое соединение, при котором сила тока на всем участке цепи одинакова. Ярким примером последовательного соединения является старая елочная гирлянда. Там лампочки подключены последовательно, друг за другом. Теперь представьте, одна лампочка перегорает, цепь нарушена и остальные лампочки гаснут. Выход из строя одного элемента, ведет за собой отключение всех остальных, это является существенным недостатком последовательного соединения.
При последовательном соединении сопротивления элементов суммируются.
При параллельном соединении эквивалентное сопротивление находится как:
В случае двух параллельно соединенных резисторов
В случае трех параллельно подключенных резисторов:
Смешанное соединение – соединение, которое является совокупностью последовательных и параллельных соединений. Для нахождения эквивалентного сопротивления нужно, “свернуть” схему поочередным преобразованием параллельных и последовательных участков цепи.
Сначала найдем эквивалентное сопротивление для параллельного участка цепи, а затем прибавим к нему оставшееся сопротивление R3. Следует понимать, что после преобразования эквивалентное сопротивление R1R2 и резистор R3, соединены последовательно.
Итак, остается самое интересное и самое сложное соединение проводников.

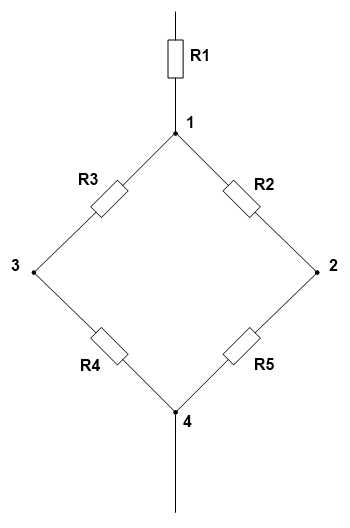

Мостовая схема соединения представлена на рисунке ниже.
Для того чтобы свернуть мостовую схему, один из треугольников моста, заменяют эквивалентной звездой.
И находят сопротивления R1, R2 и R3.
Затем находят общее эквивалентное сопротивление, учитывая, что резисторы R3,R4 и R5,R2 соединены между друг другом последовательно, а в парах параллельно.
megaobuchalka.ru
линейный элемент – это… Что такое линейный элемент?
- линейный эксцентриситет
- линейный эндоморфизм
Смотреть что такое “линейный элемент” в других словарях:
линейный элемент — Элемент электрической цепи, у которого электрические напряжения и электрические токи или(и) электрические токи и магнитные потокосцепления, или(и) электрические заряды и электрические напряжения связаны друг с другом линейными зависимостями.… … Справочник технического переводчика
линейный элемент — tiesinis elementas statusas T sritis automatika atitikmenys: angl. linear element vok. lineares Element, n rus. линейный элемент, m pranc. élément linéaire, m … Automatikos terminų žodynas
линейный элемент — tiesinis elementas statusas T sritis fizika atitikmenys: angl. linear element vok. lineares Element, n rus. линейный элемент, m pranc. élément linéaire, m … Fizikos terminų žodynas
линейный элемент тела — Выделенный и целиком расположенный в твердом теле отрезок прямой. [Система неразрушающего контроля. Виды (методы) и технология неразрушающего контроля. Термины и определения (справочное пособие). Москва 2003 г.] Тематики виды (методы) и… … Справочник технического переводчика
Линейный (нелинейный) элемент электрической цепи — элемент электрической цепи, у которого электрические напряжения и электрические токи или (и) электрические токи и магнитные потокосцепления, или (и) электрические заряды и электрические напряжения связаны друг с другом линейными (нелинейными)… … Официальная терминология
Линейный ускоритель медицинский — Линейный ускоритель (англ. linac LINear ACcelerator) устройство для создания ионизирующего излучения (рентгеновского и/или электронного) высокой проникающей способности (20 МэВ и выше). Используется в промышленности для изготовления… … Википедия
ЛИНЕЙНЫЙ ОПЕРАТОР — А в векторном пространстве L отображение, сопоставляющее каждому вектору е век poro множества D (содержащегося в L и наз. областью определения Л. о.) др. вектор, обозначаемый Ае (и называемый значением Л. о. на векторе е). Выполнены след. условия … Физическая энциклопедия
линейный сателлит — Спутничный элемент вытянутой формы (при удаленном от теломеры положении вторичной перетяжки). [Арефьев В.А., Лисовенко Л.А. Англо русский толковый словарь генетических терминов 1995 407с.] Тематики генетика EN linear satellite … Справочник технического переводчика
Линейный двигатель — Лабораторный синхронный линейный двигатель. На заднем плане статор ряд индукционных катушек, на переднем плане подвижный вторичный элемент, содержащий постоянный магнит … Википедия
линейный — 92 линейный [нелинейный] элемент (электрической цепи) Элемент электрической цепи, у которого электрические напряжения и электрические токи или(и) электрические токи и магнитные потокосцепления, или(и) электрические заряды и электрические… … Словарь-справочник терминов нормативно-технической документации
Линейный поиск — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей. Линейный, последовательный поиск алгоритм нахождения заданного значения произвольной функции на некотором отрезке. Данный алгоритм являе … Википедия
dic.academic.ru
Линейные цепи постоянного и переменного тока
- Постояный ток
- Переменный ток
- Закон Ома в комплексной форме
- Резонанс
- Мощность
- Сопротивление
Линейная электрическая цепью – это цепь, содержащая только линейные элементы. В таких электрических цепях, согласно закону Ома, ток прямо пропорционален приложенному напряжению. Сопротивления постоянно и не зависит от приложенного к нему напряжения.
Зависимость тока, протекающего по сопротивлению, от напряжения на линейном сопротивлении называют вольт-амперной характеристикой (ВАХ). Если ВАХ электрического элемента (сопротивления, источников питания) является прямой линией, то такой элемент называется линейным. Если ВАХ нелинейная, то такой элемент – нелинейный.
На рисунке под буквой “а” – изображена ВАХ линейной электрической цепи. Под буквой “б” – нелинейной.
Если электрическая цепь содержит только линейные элементы, то это линейная электрическая цепь. Если в цепи находится хоть один нелинейный элемент, то это нелинейная электрическая цепь.
В электротехнике принято считать элементы идеальными. В жизни таких элементов не бывает. Для реальных линейных электрических элементов их линейность условна. На самом деле они всегда нелинейны. Например сопротивление резистора зависит от температуры, влажности и других параметров. При увеличении температуры сопротивление резистора увеличивается. В результате элемент становится нелинейным. А как уже было сказано выше, линейная электрическая цепь так же становится нелинейной.
При работе электрической цепи в номинальном режиме изменения параметров реальных линейных элементов незначительны, что ими можно пренебречь. Такие реальные элементы считают линейными.
Все линейные электрические цепи можно описать линейными алгебраическими или дифференциальными уравнениями. Для анализа линейных электрических цепей используются различные методовы расчета сложных схем. Это законы Кирхгофа, метод контурных токов, метод узловых потенциалов, метод эквивалентного генератора и другие способы.
www.kurstoe.ru
Нелинейные электрические цепи постоянного тока
5.1. Основные определения
Все электрические цепи являются нелинейными. Они могут считаться линейными в ограниченных диапазонах значений токов и напряжений. Например, при чрезмерно больших токах происходит значительный нагрев материала проводников, сопровождающийся резкими изменениями их сопротивлений. В линейной электрической цепи сопротивления ее элементов не зависят от величины или направления тока или напряжения. Вольтамперные характеристики линейных элементов (зависимость напряжения на элементе от тока) являются прямыми линиями (рис. 5.1).
Электрическое сопротивление линейного элемента пропорционально тангенсу угла наклона его вольтамперной характеристики к оси тока.
,
Рис. 5.1 где mU и mI – масштабы напряжения и тока.
В нелинейной электрической цепи сопротивления ее элементов зависят от величины или направления тока или напряжения. Нелинейные элементы имеют криволинейные вольтамперные характеристики, симметричные или несимметричные относительно осей координат. Сопротивления нелинейных элементов с симметричной характеристикой не зависят от направления тока. Сопротивления нелинейных элементов с несимметричной характеристикой зависят от направления тока. Например, электролампы, термисторы имеют симметричные вольтамперные характеристики (рис. 5.2), а полупроводниковые диоды – несимметричные характеристики (рис. 5.3).
Рис. 5.2 Рис. 5.3
Статическим или интегральным сопротивлением нелинейного элемента называется отношение напряжения на элементе к величине тока. Это сопротивление пропорционально тангенсу угла наклона ? a между осью тока и прямой, проведенной из начала координат в точку а характеристики.
.
Рис. 5.4 Рис. 5.5
Дифференциальное или динамическое сопротивление нелинейного элемента – это величина, равная отношению бесконечно малого приращения напряжения на нелинейном сопротивлении к соответствующему приращению тока.
Это сопротивление пропорционально тангенсу угла наклона ? между осью тока и касательной к точке a характеристики.
.
При переходе от одной точки вольтамперной характеристики к соседней статическое и динамическое сопротивления нелинейного элемента меняются. Статическое и динамическое сопротивления линейного элемента одинаковы и не зависят от тока или напряжения.
5.2. Графический метод расчета нелинейных цепей постоянного тока
Известные аналитические методы непригодны для расчета нелинейных электрических цепей, так как сопротивления нелинейных элементов зависят от направления и значения тока или напряжения. Применяются графоаналитические методы, основанные на применении законов Кирхгофа и использовании заданных вольтамперных характеристик (ВАХ) этих элементов. Рассмотрим электрическую цепь, состоящую из двух последовательно соединенных нелинейных сопротивлений н.с.1 и н.с.2 (рис. 5.6). ВАХ 1 и ВАХ 2 приведены на рис. 5.7.
Рис. 5.6 Рис. 5.7
К цепи подведено напряжение U, и оно равно сумме падений напряжений на н.с.1 и н.с.2:
(5.1)
По всей цепи протекает один и тот же ток I, так как н.с.1 и н.с.2 соединены между собой последовательно. Для определения тока в электрической цепи нужно построить результирующую ВАХ цепи. Для построения этой характеристики следует суммировать абсциссы кривых 1 и 2 (аг = аб + ав), соответствующие одним и те же значениям тока. Далее, задаваясь произвольным значением тока (например, больше I’ и меньше I’ ) можно построить ВАХ всей цепи (рис. 5.7, кривая 3). Затем, пользуясь этой ВАХ, можно найти искомый ток всей цепи и искомые напряжения на н.с.1 и н.с.2. Для этого отложим на оси абсцисс отрезок (mu – масштаб напряжения источника питания) и проведем из точки p прямую, перпендикулярную оси абсцисс до пересечения с кривой 3. Получим отрезок np = ko. Ток(mI – масштаб тока всей цепи). Для найденного тока по ВАХ 1 и ВАХ 2 находим напряжения U1 и U2.;.
При параллельном соединении двух нелинейных элементов (рис. 5.8) ток в неразветвленной части электрической цепи равен сумме токов в параллельных определенных ветвях. Поэтому при построении результирующей ВАХ всей цепи следует суммировать ординаты графиков 1 и 2 (рис. 5.9), соответствующие одним и те же значениям напряжения, так как к этим нелинейным элементам приложено одно и то же напряжение, равное напряжению внешней сети, т.е. источника питания. Например, для произвольного значения напряжения находим ординату аг точки для результирующей кривой 3. (аг = ав + аб)
Рис. 5.8 Рис. 5.9
Далее задаваясь произвольным значением напряжения больше и меньше U’, можно построить ВАХ всей цепи (кривая 3). Затем, пользуясь ВАХ, можно при любом значении приложенного напряжения U (отрезок ор) найти величину общего тока I (pn = oк). Это напряжение также определяет значения токов I1 и I2 в отдельных ветвях с учетом масштаба тока mI.
В случае смешанного (рис. 5.10) соединения расчет цепи производят в следующем порядке: сначала заменяют два параллельно соединенных нелинейных элемента одним эквивалентным; схема со смешанным соединением приводится к рассмотренной ранее схеме последовательного соединения двух нелинейных элементов. Рис. 5.10
studfiles.net
Электрические линейные цепи: элементы, схемы, законы, классификация
Теория электрических цепей исходит из приближённой замены реального электроэнергетического устройства идеализированной схемой замещения – электрической цепью.
Электрической цепью называют совокупность элементов, образующих пути для протекания электрического тока, а также источников ЭДС или (и) тока.
В теории электрических цепей предполагаются идеализированные источники электрической энергии: идеальные источники ЭДС и/или идеальные источники тока, а также идеализированные потребители (пассивные элементы): резистор (сопротивление), конденсатор, катушка индуктивности. Эти потребители представляют собой минимальный набор простейших элементов, с помощью комбинаций которых можно описывать все реальные элементы энергосистемы. Конденсатор может запасать энергию электрического поля, катушка индуктивности – энергию магнитного поля, а резистор только выделяет тепловую энергию при протекании тока в соответствие с законом Джоуля-Ленца (других простейших элементов нет). Электрическую установку можно представить как электрическую цепь в тех случаях, когда напряжение между её узлами равно разности между их потенциалами.
В этом разделе все элементы предполагаем линейными – их параметры не зависят от величины приложенного напряжения (ток и напряжение связаны линейно – закон Ома).
Свойства конденсатора и катушки индуктивности полностью описываются на языке токов и напряжений, возникающих на их зажимах; при этом игнорируется сложность полей внутри этих элементов. То, что происходит внутри, отделяется от того, что происходит снаружи. Что происходит внутри элементов можно описать только на языке уравнений Максвелла.
Идеальный источник ЭДС (или напряжения) представляет собой активный элемент с двумя зажимами; его внутреннее сопротивление стремится к нулю, а напряжение не зависит от тока, проходящего через источник (рис.8.1).
Рисунок 8.1. Идеальный источник ЭДС
ЭДС источника создаётся за счёт действия сторонних сил. Напряжение на зажимах равно его ЭДС, т.е. .
Идеальный источник тока представляет собой активный элемент, ток через который не зависит от величины подключённой нагрузки (рис.8.2).
Рисунок 8.2. Идеальный источник тока
С увеличением сопротивления нагрузки растёт напряжение на зажимах источника тока, поэтому источник тока не может работать с разомкнутой нагрузочной цепью. На рис.8.2 это отражено шунтированием нагрузочной цепи. Подключение источника тока к цепи производится дешунтированием ключа. Внутреннее сопротивление источника тока стремится к бесконечности.
Сопротивление. Сопротивлением охарактеризуется любой проводник длиной и сечением (рис. 8.3, а), причём если ток распределён по сечению проводника равномерно, то
,
где – удельное электрическое сопротивление, характеризующее свойства материала проводника. Для цепей постоянного тока и переменного с частотой 50 Гц, пренебрегая поверхностным эффектом, величину сопротивления считают одинаковой. В схеме замещения электрической цепи резистивные элементы отражают не только собственно резисторы, но и сопротивления проводов линий электропередач, сопротивления проводников, из которых выполнены обмотки трансформаторов, электрических машин и т.п. Идеальное активное сопротивление (резистор) не обладает ни индуктивностью, ни ёмкостью (рис. 8.3, а).
а) б)
Рисунок 8.3. Идеальное активное сопротивление
Линейная связь между током и напряжением определяется выражением
. (8.1)
Выражение (8.1) носит название закона Ома, а произведение мгновенных значений напряжения и тока , называемое мгновенной мощностью, для резистора (закон Джоуля – Ленца). Мощность в данном случае определяет количество теплоты, выделяемое резистором в единицу времени. Резистор является диссипативным элементом, в нём растрачивается (диссипирует) электрическая энергия. Таким образом, резистор – это элемент, предназначенный для использования его электрического сопротивления. Единицей сопротивления является Ом – 1 Ом = 1 В/1 А (проводимости – сименс – 1 См= 1 А/1 В), мгновенной мощности – ватт – 1 Вт = 1 В · 1 А. Условное обозначение резистора показано на рис. 8.3,б.
Катушка индуктивности. Катушка индуктивности (индуктивный элемент) (рис.8.4, а) запасает энергию магнитного поля , скорость изменения которой определяет её мгновенную мощность
.
а) б)
Рисунок 8.4. Идеальная катушка индуктивности
Идеальная индуктивность не обладает ни активным сопротивлением, ни ёмкостью. Линейная связь между напряжением и производной тока в индуктивности определяется выражением
. (8.2)
Конструктивно индуктивность часто выполняется из изолированного провода, намотанного в виде спирали (рис.8.4, а). Ток в этом случае создаёт магнитное поле, направление индукции которого связано с направлением тока правилом правого винта.
Интегрально его можно охарактеризовать потоком
для каждого витка через поверхность (площадь витка). Произведение потока на число витков катушки называется потокосцеплением . Индуктивность характеризует связь между этим потокосцеплением и вызывающим его током . Единицей магнитной индукции является тесла – 1 Тл = 1 Вб · 1 м2, индуктивности – генри – 1 Гн = 1 Тл/1 А. Таким образом, индуктивная катушка – это элемент цепи, предназначенный для использования его индуктивности. Индуктивностью помимо специально изготовляемых катушек обладают и другие элементы реальных электрических цепей, в частности провода линий электропередач, что необходимо отражать в схемах замещения соответствующих цепей. Условное обозначение индуктивности показано на рис. 8.4,б.
Конденсатор. Конденсатор (ёмкостной элемент) запасает энергию электрического поля , скорость изменения этой энергии во времени его характеризует мгновенную мощность
.
Наиболее часто конденсатор выполняется в виде двух металлических пластин, разделённых слоем диэлектрика (рис.8.5, а). Собственно ёмкость, для использования которой и предназначен этот элемент, представляет собой отношение двух равных по значению, но противоположных по знаку зарядов пластин, разнесённых в пространстве, к напряжению этого элемента
а) б)
Рисунок 8.5. Идеальный конденсатор
Единицей ёмкости является фарада – 1 Ф = 1 Кл/1 В. Ёмкостью обладает не только специально изготовленный конденсатор, но и пары проводов электропередач, система провод – земля и т.д. При составлении схемы замещения реальной цепи необходимо отражать подобные связи ёмкостными элементами, входящими в схему наравне с конденсаторами. Условное обозначение конденсатора показано на рис. 8.5, б.
Идеальный конденсатор не обладает ни активным сопротивлением, ни индуктивностью. Линейная связь тока элемента с производной напряжения определяется выражением
. (8.3)
Таким образом, любая электрическая цепь может быть реализована, используя перечисленные выше элементы: резистор, конденсатор, катушка индуктивности. Электрические цепи изображают в виде чертежа, называемого схемой электрической цепи. Такая схема составляется из условных обозначений элементов цепи (рис. 8.3 – 8.5) и показывает их соединение.
Последовательность элементов, по которым протекает один и тот же ток, называется ветвью; точка соединения ветвей называется узлом; замкнутый путь, проходящий по нескольким элементам, называется контуром.
Решить задачу анализа (расчёта) цепи это значит, при заданных значениях параметров элементов схемы и источников ЭДС и тока рассчитать неизвестные токи и напряжения ветвей. Решение задачи анализа заключается в составлении полной системы уравнений цепи и её решении. Для составления уравнений цепи пользуются правилами Кирхгофа.
Первое правило Кирхгофа записывается для узла цепи: алгебраическая сумма токов в узле, равна нулю:
. (8.4)
При составлении уравнений по первому правилу Кирхгофа необходимо задаться условно-положительными направлениями токов, обозначив их стрелками.
Если стрелки токов направлены от узла, то записываются со знаком «+», направленные к узлу – со знаком «–» (хотя можно и наоборот).
Второе правило Кирхгофа записывается для контура цепи: алгебраическая сумма напряжений на всех элементах любого замкнутого контура равна сумме ЭДС данного контура:
. (8.5)
При записи уравнений по второму правилу Кирхгофа необходимо выбрать независимые контуры и их направление обхода. Независимым является такой контур, в котором имеется хотя бы одна ветвь, не входящая в другие контуры (для цепей без источников тока). Направление обхода всех контуров рекомендуется выбирать по часовой стрелке (хотя можно для каждого контура выбирать произвольно). Знаки напряжений устанавливаются следующим образом: если направление напряжений (направление стрелки напряжения элемента ветви определяется направлением тока в нём) и ЭДС совпадают с направлением обхода контура, то принимают знак «+» и наоборот.
Система уравнений цепи должна быть полной, но не избыточной. Если число ветвей схемы равно В, а число узлов У, то число независимых уравнений, которые можно составить по первому правилу Кирхгофа, равно У – 1, по второму – В – У + 1 . Число уравнений, составленных по первому и второму правилам Кирхгофа, равно числу ветвей схемы В=У – 1 + В – У + 1, при этом необходимо также использовать соотношения (8.1) – (8.3).
В общем случае решение задачи анализа сложной электрической цепи (т.е. задачи определения всех неизвестных токов и напряжений её элементов при известной схеме и параметрах – сопротивлениях, ёмкостях, индуктивностях, ЭДС и источников тока) оказывается достаточно сложным, поэтому часто используют различные преобразования схем.
Значительно проще задача анализа решается, когда источники энергии являются постоянными или синусоидальными.
Электрические цепи подразделяют на: цепи постоянных токов (если токи и напряжения всех элементов цепей не изменяются во времени) и цепи переменных токов (если токи и напряжения всех элементов цепей изменяются во времени) и, в частности, цепи синусоидальных токов (если эти токи и напряжения цепей изменяются во времени по синусоидальным законам).
Электромагнитные процессы электрических цепей принято делить на установившиеся, когда токи и напряжения всех элементов цепи описываются периодическими функциями времени (как, например, в цепях постоянного и синусоидального токов), и переходные. Последними называются процессы перехода от одного установившегося состояния к другому. Установившиеся процессы принято называть режимами; так, говорят о режиме постоянного тока и режиме синусоидального тока. Далее рассмотрены только установившиеся режимы.
8.2. Цепи постоянного тока
В схемах замещения цепей постоянных токов отсутствуют ёмкостные и индуктивные элементы. Из допущения о постоянстве тока из уравнения (8.2) для индуктивного элемента следует, что напряжение его будет равным нулю, т.е. сам индуктивный элемент в схеме замещения цепи на постоянном токе представляет собой идеальный проводник с нулевым сопротивлением – так называемую «закоротку». Из допущения о постоянстве напряжения для ёмкостного элемента из уравнения (8.3) следует, что его ток в этом случае будет равен нулю, а сам ёмкостной элемент представляет собой «разрыв» ветви цепи. Полученная резистивная цепь описывается уже не дифференциальными, а алгебраическими уравнениями. Для расчёта электрической цепи предварительно по по 1-му и 2-му правилам Кирхгофа составляется система уравнений с учётом указанных выше замечаний. Токи в цепи распределяются таким образом, что выделяемая во всех элементах цепи минимальна – принцип – минимума для электрической цепи.
Пример 8.1. Составим систему уравнений по правилам Кирхгофа для электрической цепи постоянного тока, приведенную на рис.8.6. Число ветвей схемы равно шести, поэтому полная система уравнений схемы должна состоять из шести уравнений.
Рекомендуется сопротивление и ЭДС одной ветви обозначать одним индексом. Произвольно выберем положительные направления токов. Заданная схема содержит 4 узла, поэтому по первому правилу Кирхгофа можно составить 3 независимых уравнения:
(для узла I)
(для узла II)
(для узла IV)
Рисунок.8.6. Электрическая схема к примеру 8.1
Три недостающих уравнения составим по второму правилу Кирхгофа для трёх независимых контуров (направление обхода по часовой стрелке):
(для контура 1)
(для контура 2)
(для контура 3)
Таким образом, система уравнений цепи состоит из 6 независимых уравнений.
pdnr.ru
Линейные и нелинейные цепи — Мегаобучалка
Тема 1. Основные законы, элементы и параметры электрических цепей.
Электрическая цепь и ее элементы
Электрической цепью называется совокупность источников электрической энергии, преобразователей, потребителей, коммутационной и защитной аппаратуры, проводов и линий передач.
Источником электрической энергии называется преобразователь какого-либо вида энергии в электрическую.
– источник электрической энергии
– иной вид энергии
– электрическая энергия
Примеры:
1. Электрический генератор
– генератор
– механическая энергия
– электрическая энергия
2. Химические аккумуляторы
3. Солнечная батарея
Потребителем электрической энергии называются элементы, преобразующие электрическую энергию в иной вид энергии.
– потребитель электрической энергии
– электрическая энергия
– иной вид энергии
Примеры:
1. Электрический двигатель
– двигатель
– электрическая энергия
– механическая энергия
2. Нагреватели
3. Осветители
Преобразователи – это электрические элементы или устройства, преобразующие электрическую энергию одного вида в электрическую энергию другого вида.
– преобразователь
, – электрическая энергия
Примеры: трансформаторы, выпрямители.
Все устройства и элементы можно разложить на 2 типа: активные и пассивные.
Активные элементы – это элементы, которые создают электрическую энергию.
– активный элемент
– электрическая энергия
К активным элементам относятся:
1. Источник электродвижущей силы или э.д.с. (источник напряжения)
Стрелка показывает, что .
– обозначение источника э.д.с. Единицы измерения э.д.с. [В].
– потенциалы. Единицы измерения [В].
2. Источник тока
– обозначение источника тока. Единицы измерения тока [А].
Все остальные элементы относятся к пассивным элементам. Все приемники, преобразователи и прочие устройства можно представить состоящими из 3 элементов:
1. Резистор – это элемент электрической цепи, на котором электрическая энергия преобразуется в тепловую.
– обозначение резистора. Физическая величина – сопротивление, единицы измерения [Ом].
2. Катушка индуктивности – это элемент электрической цепи, в котором накапливается электромагнитная энергия.
– обозначение катушки индуктивности. Физическая величина – индуктивность, единицы измерения [Гн].
3. Конденсатор – это элемент электрической цепи, в котором накапливается электростатическая энергия.
– обозначение конденсатора. Физическая величина – емкость, единицы измерения [Ф].
Линейные и нелинейные цепи
Цепи различаются на линейные и нелинейные. Если электрическая цепь содержит хотя бы один нелинейный элемент, то она называется нелинейной. В противном случае цепь линейная.
Линейный элемент – это такой элемент, процессы на котором описываются линейным уравнением (алгебраическим, дифференциальным или интегральным).
Нелинейный элемент – это такой элемент, процессы на котором описываются нелинейным уравнением (алгебраическим, дифференциальным или интегральным).
megaobuchalka.ru
Элементы электрических цепей –
Электромагнитные процессы, протекающие в электротехнических устройствах, как правило, достаточно сложны. Однако во многих случаях, их основные характеристики можно описать с помощью таких интегральных понятий, как: напряжение, ток, электродвижущая сила (ЭДС). При таком подходе совокупность электротехнических устройств, состоящую из соответствующим образом соединенных источников и приемников электрической энергии, предназначенных для генерации, передачи, распределения и преобразования электрической энергии и (или) информации, рассматривают как электрическую цепь. Электрическая цепь состоит из отдельных частей (объектов), выполняющих определенные функции и называемых элементами цепи. Основными элементами цепи являются источники и приемники электрической энергии (сигналов). Электротехнические устройства, производящие электрическую энергию, называются генераторами или источниками электрической энергии, а устройства, потребляющие ее – приемниками (потребителями) электрической энергии.
У каждого элемента цепи можно выделить определенное число зажимов (полюсов), с помощью которых он соединяется с другими элементами. Различают двух –и многополюсные элементы. Двухполюсники имеют два зажима. К ним относятся источники энергии (за исключением управляемых и многофазных), резисторы, катушки индуктивности, конденсаторы. Многополюсные элементы – это, например, триоды, трансформаторы, усилители и т.д.
Все элементы электрической цепи условно можно разделить на активные и пассивные. Активным называется элемент, содержащий в своей структуре источник электрической энергии. К пассивным относятся элементы, в которых рассеивается (резисторы) или накапливается (катушка индуктивности и конденсаторы) энергия. К основным характеристикам элементов цепи относятся их вольт-амперные, вебер-амперные и кулон-вольтные характеристики, описываемые дифференциальными или (и) алгебраическими уравнениями. Если элементы описываются линейными дифференциальными или алгебраическими уравнениями, то они называются линейными, в противном случае они относятся к классу нелинейных. Строго говоря, все элементы являются нелинейными. Возможность рассмотрения их как линейных, что существенно упрощает математическое описание и анализ процессов, определяется границами изменения характеризующих их переменных и их частот. Коэффициенты, связывающие переменные, их производные и интегралы в этих уравнениях, называются параметрами элемента.
Если параметры элемента не являются функциями пространственных координат, определяющих его геометрические размеры, то он называется элементом с сосредоточенными параметрами. Если элемент описывается уравнениями, в которые входят пространственные переменные, то он относится к классу элементов с распределенными параметрами. Классическим примером последних является линия передачи электроэнергии (длинная линия).
Цепи, содержащие только линейные элементы, называются линейными. Наличие в схеме хотя бы одного нелинейного элемента относит ее к классу нелинейных.
Рассмотрим пассивные элементы цепи, их основные характеристики и параметры.
1. Резистивный элемент (резистор)
Условное графическое изображение резистора приведено на рис. 1,а. Резистор – это пассивный элемент, характеризующийся резистивным сопротивлением. Последнее определяется геометрическими размерами тела и свойствами материала: удельным сопротивлением r (Ом´ м) или обратной величиной – удельной проводимостью (См/м).
В простейшем случае проводника длиной и сечением S его сопротивление определяется выражением
.
В общем случае определение сопротивления связано с расчетом поля в проводящей среде, разделяющей два электрода.
Основной характеристикой резистивного элемента является зависимость (или ), называемая вольт-амперной характеристикой (ВАХ). Если зависимость представляет собой прямую линию, проходящую через начало координат (см.рис. 1,б), то резистор называется линейным и описывается соотношением
или
,
где – проводимость. При этом R=const.
Нелинейный резистивный элемент, ВАХ которого нелинейна (рис. 1,б), как будет показано в блоке лекций, посвященных нелинейным цепям, характеризуется несколькими параметрами. В частности безынерционному резистору ставятся в соответствие статическое и дифференциальное сопротивления.
einsteins.ru
