27.Магнитное поле. Силовые линии магнитного поля. Принцип суперпозиции магнитных полей.
Магни́тное по́ле — силовое поле, действующее на движущиеся электрические заряды и на тела, обладающие магнитным моментом, независимо от состояния их движения;магнитная составляющая электромагнитного поля.
Силовые линии магнитного поля – это воображаемые линии, касательные к которым в каждой точке поля совпадают по направлению с вектором магнитной индукции.
Для магнитного поля справедлив принцип суперпозиции: в каждой точке пространства вектор магнитной индукции B∑→B∑→ созданных в этой точке всеми источниками магнитных полей равен векторной сумме векторов магнитных индукций Bk→Bk→
28.Закон Био-Савара-Лапласа. Закон полного тока.
Формулировка закона Био Савара Лапласа имеет вид: При прохождении постоянного тока по замкнутому контуру, находящемуся в вакууме, для точки, отстоящей на расстоянии r0, от контура магнитная индукция будет иметь вид.
где I ток в контуре
гамма контур, по которому идет интегрирование
r0 произвольная точка
Закон полного тока это закон, связывающий циркуляцию вектора напряженности магнитного поля и ток.
Циркуляция вектора напряженности магнитного поля по контуру равна алгебраической сумме токов, охватываемых этим контуром.
29.Магнитное поле проводника с током. Магнитный момент кругового тока.
30. Действие магнитного поля на проводник с током. Закон Ампера. Взаимодействие токов.
F = B I l sinα,
где α — угол между векторами магнитной индукции и тока, B — индукция магнитного поля, I — сила тока в проводнике, l — длина проводника.
Взаимодействие токов. Если в цепь постоянного тока включить два провода, то: Последовательно включенные параллельные близко расположенные проводники отталкиваются.
31. Действие электрических и магнитных полей на движущийся заряд. Сила Лоренца.
Сила Лоренца — сила, с которой электромагнитное поле согласно классической (неквантовой) электродинамике действует на точечную заряженную частицу. Иногда силой Лоренца называют силу, действующую на движущийся со скоростью заряд лишь со стороны магнитного поля, нередко же полную силу — со стороны электромагнитного поля вообще[1], иначе говоря, со стороны
32. Действие магнитного поля на вещество. Диа-, пара- и ферромагнетики. Магнитный гистерезис.
B=B0+B1
где B⃗ B→ — магнитная индукция поля в веществе; B⃗ 0 B→0 — магнитная индукция поля в вакууме, B⃗ 1 B→1 — магнитная индукция поля, возникшего благодаря намагничиванию вещества.
Вещества, для которых магнитная проницаемость незначительно меньше единицы (μ < 1), называются
ферромагнетик — вещество или материал, в котором наблюдается явление ферромагнетизма, т. е. появление спонтанной намагниченности при температуре ниже температуры Кюри.
Магнитный гистерезис — явление зависимости вектора намагничивания и вектора напряженностимагнитного поля в веществе не
studfiles.net
Расчёт магнитных полей с помощью закона Био–Савара–Лапласа. Магнитное поле в веществе (Главы 3-4 учебного пособия по общей физике), страница 2
Таким образом, индукция магнитного поля на оси кругового витка с током убывает обратно пропорционально третьей степени расстояния от центра витка до точки на оси. Вектор магнитной индукции на оси витка параллелен оси. Его направление можно определить с помощью правого винта: если направить правый винт параллельно оси витка и вращать его по направлению тока в витке, то направление поступательного движения винта покажет направление вектора магнитной индукции.
3.5 Силовые линии магнитного поля
Магнитное поле, как и электростатическое, удобно представлять в графической форме – с помощью силовых линий магнитного поля.
Силовая линия
магнитного поля – это линия, касательная к которой в каждой точке совпадает с
направлением вектора магнитной индукции.
Силовые линии магнитного поля проводят так, что их густота пропорциональна величине магнитной индукции: чем больше магнитная индукция в некоторой точке, тем больше густота силовых линий.
Таким образом, силовые линии магнитного поля имеют сходство с силовыми линиями электростатического поля.
Однако им свойственны и некоторые особенности.

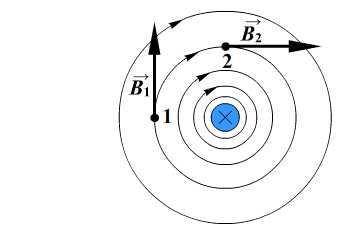

Рассмотрим магнитное поле, созданное прямым проводником с током I.
Пусть этот проводник перпендикулярен плоскости рисунка.
В различных точках, расположенных на одинаковых расстояниях от проводника, индукция одинакова по величине.
Направление вектора В в разных точках показано на рисунке.
Линией, касательная к которой во всех точках совпадает с направлением вектора магнитной индукции, является окружность.
Следовательно, силовые линии магнитного поля в этом случае представляют собой окружности, охватывающие проводник. Центры всех силовых линий расположены на проводнике.
Таким образом, силовые линии магнитного поля замкнуты (силовые линии электростатического не могут быть замкнуты, они начинаются и заканчиваются на зарядах).
Поэтому магнитное поле является вихревым (так называют поля, силовые линии которых замкнуты).
Замкнутость силовых линий означает ещё одну, очень важную особенность магнитного поля – в природе не существует (по крайней мере, пока не обнаружено) магнитных зарядов, которые являлись бы источником магнитного поля определённой полярности.
Поэтому не бывает отдельно существующе-го северного или южного магнитного полюса магнита.
Даже если распилить пополам постоянный магнит, то получится два магнита, каждый из которых имеет оба полюса.
3.6. Сила Лоренца
Экспериментально установлено, что на заряд, движущийся в магнитном поле, действует сила. Эту силу принято называть силой Лоренца:
.
Модуль силы Лоренца
,
где a – угол между векторами v и B.
Направление силы Лоренца зависит от направления вектора . Его можно определить с помощью правила правого винта или правила левой руки. Но направление силы Лоренца не обязательно совпадает с направлением вектора !
Дело в том, что сила Лоренца равна результату произведения вектора [
Если заряженная частица движется параллельно силовым линиям магнитного поля, то угол a между векторами скорости и магнитной индукции равен нулю. Следовательно, сила Лоренца на такой заряд не действует (sin 0 = 0, Fл= 0).
Если же заряд будет
двигаться перпендикулярно силовым линиям магнитного поля, то угол a между векторами скорости и магнитной
индукции равен 90
Сила Лоренца всегда перпендикулярна скорости движения заряда. Это означает, что сила Лоренца не может изменить величину скорости движения, но изменяет её направление.
Поэтому в однородном магнитном поле заряд, влетевший в магнитное поле перпендикулярно его силовым линиям, будет двигаться по окружности.
Если на заряд действует только сила Лоренца, то движение заряда подчиняется следующему уравнению, составленному на основе второго закона Ньютона: ma = Fл.
Поскольку сила Лоренца перпендикулярна скорости, постольку ускорение заряженной частицы является центростремительным (нормальным): (здесь
vunivere.ru
Что такое силовые линии магнитного поля
Без сомнения, силовые линии магнитного поля сейчас известны всем. По крайней мере, еще в школе их проявление демонстрируют на уроках физики. Помните, как учитель под листом бумаги размещал постоянный магнит (или даже два, комбинируя ориентированность их полюсов), а сверху него насыпал металлические опилки, взятые в кабинете трудового обучения? Вполне понятно, что металл должен был удерживаться на листе, однако наблюдалось нечто странное – четко прослеживались линии, вдоль которых выстраивались опилки. Заметьте – не равномерно, а полосами. Это и есть силовые линии магнитного поля. Вернее, их проявление. Что же происходило тогда и как можно объяснить?
Начнем издалека. Вместе с нами в физическом мире видимом сосуществует особый вид материи – магнитное поле. Оно обеспечивает взаимодействие движущихся элементарных частиц или более крупных тел, обладающих электрическим зарядом или естественным магнитным моментом. Электрические и магнитные явления не только взаимосвязаны друг с другом, но и часто порождают сами себя. К примеру, провод, по которому протекает электрический ток, создает вокруг себя линии магнитного поля. Верно и обратное: воздействие переменных магнитных полей на замкнутый проводящий контур создает в нем движение носителей заряда. Последнее свойство применяется в генераторах, поставляющих электрическую энергию всем потребителям. Яркий пример электромагнитных полей – свет.
Силовые линии магнитного поля вокруг проводника вращаются или, что также верно, характеризуются направленным вектором магнитной индукции. Направление вращения определяют по правилу буравчика. Указываемые линии – условность, так как поле распространяется равномерно во все стороны. Все дело в том, что оно может быть представлено в виде бесконечного количества линий, некоторые из которых обладают более ярко выраженной напряженностью. Именно поэтому в опыте с магнитом и опилками четко прослеживаются некие «линии». Что интересно, силовые линии магнитного поля никогда не прерываются, поэтому нельзя однозначно сказать, где начало, а где конец.
В случае постоянного магнита (или подобного ему электромагнита), всегда есть два полюса, получившие условные названия Северного и Южного. Упомянутые линии в этом случае – это кольца и овалы, соединяющие оба полюса. Иногда это описывается с точки зрения взаимодействующих монополей, однако тогда возникает противоречие, согласно которому нельзя разделить монополя. То есть любая попытка деления магнита приведет к появлению нескольких двухполюсных частей.
Огромный интерес представляют свойства силовых линий. О непрерывности мы уже говорили, однако практический интерес представляет способность создавать в проводнике электродвижущую силу (ЭДС), следствием которой является электрический ток. Смысл этого заключается в следующем: если проводящий контур пересекают линии напряженности магнитного поля (или сам проводник движется в магнитном поле), то электронам на внешних орбитах атомов материала сообщается дополнительная энергия, позволяющая им начинать самостоятельное направленное движение. Можно сказать, что магнитное поле словно «выбивает» заряженные частицы из кристаллической решетки. Данное явление получило название электромагнитной индукции и в настоящий момент является основным способом получения первичной электрической энергии. Оно было открыто опытным путем в 1831 году английским физиком Майклом Фарадеем.
Изучение магнитных полей началось еще в 1269 году, когда П. Перегрин обнаружил взаимодействие шарообразного магнита со стальными иглами. Почти через 300 лет У. Г. Колчестер предположил, что Земной шар сам является огромным магнитом, обладающим двумя полюсами. Далее магнитные явления изучали такие известные ученые, как Лоренц, Максвелл, Ампер, Эйнштейн и пр.
fb.ru
Силовые линии магнитного поля | prompatent.ru
<— Этот удивительный мир
Что мы знаем о силовых линиях магнитного поля, кроме того, что в локальном пространстве около постоянных магнитов или проводников с током, существует магнитное поле, которое проявляет себя в виде силовых линий, или в более привычном сочетании – в виде магнитно-силовых линий?
Существует очень удобный способ получить наглядную картину силовых линий магнитного поля с помощью железных опилок. Для этого нужно насыпать на лист бумаги или картона немного железных опилок и поднести снизу один из полюсов магнита. Опилки намагничиваются и располагаются по силовым линиям магнитного поля в виде цепочек микро магнитов. В классической физике магнитно-силовые линии определяют как линии магнитного поля, касательные к которым в каждой их точке указывают направление поля в этой точке.
Рис. 1
На примере нескольких рисунков с разным расположением магнитно-силовых линий рассмотрим характер магнитного поля вокруг проводников с током и постоянных магнитов.
Рис. 2
На рис.1 приведен вид магнитно-силовых линий кругового витка с током, а на рис.2 приведена картина магнитно-силовых линий вокруг прямолинейного провода с током. На рис.2 вместо опилок используют маленькие магнитные стрелки. На этом рисунке показано, как при изменении направления тока, меняется и направление магнитно-силовых линий. Связь между направлением тока и направлением магнитно-силовых линий обычно определяют с помощью «правила буравчика», вращение рукоятки которого покажет направление магнитно-силовых линий, если ввинчивать буравчик по направлению тока.
Рис. 3
Рис. 4
На рис.3 приведена картина магнитно-силовых линий полосового магнита, а на рис.4 картина магнитно-силовых линий длинного соленоида с током. Обращает на себя внимание сходство внешнего расположения магнитно-силовых линий на обоих рисунках (рис.3 и рис.4). Силовые линии от одного конца соленоида с током тянутся к другому так же, как у полосового магнита. Сама форма магнитно-силовых линий снаружи соленоида с током идентична с формой линий полосового магнита. У соленоида с током также имеются полюса северный и южный, а также нейтральная зона. Два соленоида с током или соленоид и магнит взаимодействуют как два магнита.
Что же можно увидеть, глядя на картинки магнитных полей постоянных магнитов, прямолинейных проводников с током или витков с током с использованием железных опилок? Главная особенность магнитно-силовых линий, как показывают картинки расположения опилок, это их замкнутость. Другая особенность магнитно-силовых линий – это их направленность. Маленькая магнитная стрелка, помещенная в какой-либо точке магнитного поля, своим северным полюсом укажет направление магнитно-силовых линий. Для определенности условились считать, что магнитно-силовые линии исходят из северного магнитного полюса полосового магнита и входят в его южный полюс. Локальное магнитное пространство вблизи магнитов или проводников с током представляет собой сплошную упругую среду. Упругость этой среды подтверждают многочисленные опыты, например, при отталкивании одноименных полюсов постоянных магнитов.
Еще ранее я высказал гипотезу о том, что магнитное поле вокруг магнитов или проводников с током представляет собой сплошную упругую среду, обладающую магнитными свойствами, в которой образуются интерференционные волны. Часть этих волн замкнута. Именно в этой сплошной упругой среде образуется интерференционная картина магнитно-силовых линий, которая проявляется с использованием железных опилок. Сплошная среда создается излучением источников в микроструктуре вещества.
Рис. 5
Вспомним опыты по интерференции волн из учебника по физике, в котором колеблющаяся пластинка с двумя остриями ударяет по воде. В этом опыте видно, что взаимное пересечение под разными углами двух волн никакого влияния не оказывает на их дальнейшее перемещение. Другими словами волны проходят друг через друга без дальнейшего влияния на распространение каждой из них. Для световых (электромагнитных) волн справедлива та же закономерность.
Что же происходит в тех областях пространства, в которых две волны пересекаются (Рис. 5) – налагаются одна на другую? Каждая частица среды находящаяся на пути двух волн одновременно участвует в колебаниях этих волн, т.е. ее движение есть сумма колебаний двух волн. Эти колебания представляют собой картину интерференционных волн с их максимумами и минимумами в результате наложения двух или большего числа волн, т.е. сложения их колебаний в каждой точке среды, через которую эти волны проходят. Опытами установлено, что явление интерференции наблюдается как у волн, распространяющихся в средах, так и у электромагнитных волн, то есть интерференция является исключительно свойством волн и не зависит, ни от свойств среды, ни от ее наличия. Следует помнить, что интерференция волн возникает при условии, если колебания когерентны (согласованы), т.е. колебания должны иметь постоянную во времени разность фаз и одинаковую частоту.
В нашем случае с железными опилками магнитно-силовыми линиями являются линии с наибольшим количеством опилок, расположенных в максимумах интерференционных волн, а линии с меньшим количеством опилок расположены между максимумами (в минимумах) интерференционных волн.
На основании выше приведенной гипотезы, можно сделать следующие выводы.
1.Магнитное поле — это среда, которая образуется вблизи постоянного магнита или проводника с током в результате излучения источниками в микроструктуре магнита или проводника отдельных микромагнитных волн.
2.Эти микромагнитные волны взаимодействуют в каждой точке магнитного поля, образуя интерференционную картину в виде магнитно-силовых линий.
3.Микромагнитные волны это замкнутые микро энергетические вихри с микро полюсами способные притягиваться между собой, образуя упругие замкнутые линии.
4.Микро источники в микро структуре вещества, излучающие микромагнитные волны, которые образуют интерференционную картину магнитного поля, имеют одинаковую частоту колебаний, а их излучение постоянную во времени разность фаз.
Каким же образом происходит процесс намагничивания тел, который приводит к образованию вокруг них магнитного поля, т.е. какие процессы происходят в микроструктуре магнитов и проводников с током? Чтобы ответить на этот и другие вопросы необходимо вспомнить некоторые особенности строения атома.
<— Что такое магнитное поле Элементарный электрический заряд —>
prompatent.ru
Магнитное поле: силовые линии магнитного поля
Примерно две с половиной тысячи лет назад люди обнаружили, что некоторые природные камни обладают способностью притягивать к себе железо. Объясняли такое свойство присутствием у этих камней живой души, и некой «любовью» к железу.
Сегодня мы уже знаем, что эти камни являются природным магнитами, и магнитное поле, а вовсе не особое расположение к железу, создает эти эффекты. Магнитное поле – это особый вид материи, который отличается от вещества и существует вокруг намагниченных тел.
Постоянные магниты
Природные магниты, или магнетиты, обладают не очень сильными магнитными свойствами. Но человек научился создавать искусственные магниты, обладающие значительно большей силой магнитного поля. Делаются они из специальных сплавов и намагничиваются внешним магнитным полем. А после этого их можно использовать самостоятельно.
Силовые линии магнитного поля
Любой магнит имеет два полюса, их назвали северным и южным полюсами. На полюсах концентрация магнитного поля максимальна. Но между полюсами магнитное поле располагается тоже не произвольно, а в виде полос или линий. Они называются силовыми линиями магнитного поля. Обнаружить их довольно просто – достаточно поместить в магнитное поле рассыпанные железные опилки и слегка встряхнуть их. Они расположатся не как угодно, а образуют как бы узор из линий, начинающихся у одного полюса и заканчивающихся у другого. Эти линии как бы выходят из одного полюса и входят в другой.
Железные опилки в поле магнита сами намагничиваются и размещаются вдоль силовых магнитных линий. Именно подобным образом функционирует компас. Наша планета – это большой магнит. Стрелка компаса улавливает магнитное поле Земли и, поворачиваясь, располагается вдоль силовых линий, одним своим концом указывая на северный магнитный полюс, другим – на южный. Магнитные полюса Земли немного не совпадают с географическими, но при путешествиях вдали от полюсов, это не имеет большого значения, и можно считать их совпадающими.
Переменные магниты
До сих пор речь шла о постоянных магнитах. Но человек научился изготавливать и переменные магниты, действие которых можно включать и выключать по желанию. Когда люди начали изучать электричество, то обнаружили, что ток, передвигаясь по проводам, создает вокруг них магнитное поле. Это позволило создавать магниты, магнитное действие которых обусловлено протекающим в них электрическим током.
Область применения магнитов в наше время чрезвычайно широка. Их можно обнаружить внутри электродвигателей, телефонов, динамиков, радиоприборов. Даже в медицине, например, при проглатывании человеком иглы или другого железного предмета, его можно достать без операции магнитным зондом.
Нужна помощь в учебе?
Предыдущая тема: Закон Джоуля-Ленца: работа тока равна количеству теплоты
Следующая тема:   Магнитное поле катушки: электромагниты
Все неприличные комментарии будут удаляться.
www.nado5.ru
Магнитное поле, силовые линии, вектор магнитной индукции, принцип суперпозиции. Курсы по физике
Тестирование онлайн
Магнитное поле. Основные понятия
Магнитное поле. Вектор магнитной индукции
Магнитное поле
Уже в VI в. до н.э. в Китае было известно, что некоторые руды обладают способностью притягиваться друг к другу и притягивать железные предметы. Куски таких руд были найдены возле города Магнесии в Малой Азии, поэтому они получили название магнитов.
Посредством чего взаимодействуют магнит и железные предметы? Вспомним, почему притягиваются наэлектризованные тела? Потому что около электрического заряда образуется своеобразная форма материи – электрическое поле. Вокруг магнита существует подобная форма материи, но имеет другую природу происхождения (ведь руда электрически нейтральна), ее называют магнитным полем.
Для изучения магнитного поля используют прямой или подковообразный магниты. Определенные места магнита обладают наибольшим притягивающим действием, их называют полюсами (северный и южный). Разноименные магнитные полюса притягиваются, а одноименные – отталкиваются.
Для силовой характеристики магнитного поля используют вектор индукции магнитного поля B. Магнитное поле графически изображают при помощи силовых линий (линии магнитной индукции). Линии являются замкнутыми, не имеют ни начала, ни конца. Место, из которого выходят магнитные линии – северный полюс (North), входят магнитные линии в южный полюс (South).

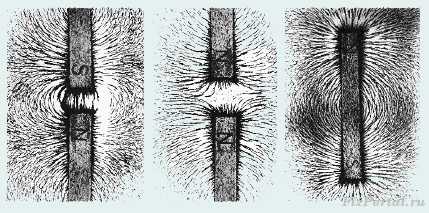

Магнитное поле можно сделать “видимым” с помощью железных опилок.
Магнитное поле проводника с током
А теперь о том, что обнаружили Ханс Кристиан Эрстед и Андре Мари Ампер в 1820 г. Оказывается, магнитное поле существует не только вокруг магнита, но и любого проводника с током. Любой провод, например, шнур от лампы, по которому протекает электрический ток, является магнитом! Провод с током взаимодействует с магнитом (попробуйте поднести к нему компас), два провода с током взаимодействуют друг с другом.
Силовые линии магнитного поля прямого тока – это окружности вокруг проводника.
Направление вектора магнитной индукции
Направление магнитного поля в данной точке можно определить как направление, которое указывает северный полюс стрелки компаса, помещенного в эту точку.
Направление линий магнитной индукции зависит от направления тока в проводнике.
Определяется направление вектора индукции по правилу буравчика или правилу правой руки.
Вектор магнитной индукции
Это векторная величина, характеризующая силовое действие поля.
Индукция магнитного поля бесконечного прямолинейного проводника с током на расстоянии r от него:
Индукция магнитного поля в центре тонкого кругового витка радиуса r:
Индукция магнитного поля соленоида (катушка, витки которой последовательно обходятся током в одном направлении):
Принцип суперпозиции
Если магнитное поле в данной точке пространства создается несколькими источниками поля, то магнитная индукция – векторная сумма индукций каждого из полей в отдельности
Земля является не только большим отрицательным зарядом и источником электрического поля, но в то же время магнитное поле нашей планеты подобно полю прямого магнита гигантских размеров.
Географический юг находится недалеко от магнитного севера, а географический север приближен к магнитному югу. Если компас разместить в магнитном поле Земли, то его северная стрелка ориентируется вдоль линий магнитной индукции в направлении южного магнитного полюса, то есть укажет нам, где располагается географический север.
Характерные элементы земного магнетизма весьма медленно изменяются с течением времени – вековые изменения. Однако время от времени происходят магнитные бури, когда в течение нескольких часов магнитное поле Земли сильно искажается, а затем постепенно возвращается к прежним значениям. Такое резкое изменение влияет на самочувствие людей.
Магнитное поле Земли является “щитом”, прикрывающего нашу планету от частиц, проникающих из космоса (“солнечного ветра”). Вблизи магнитных полюсов потоки частиц подходят гораздо ближе к поверхности Земли. При мощных солнечных вспышках магнитосфера деформируется, и эти частицы могут переходить в верхние слои атмосферы, где сталкиваются с молекулами газа, образуются полярные сияния.
Частицы диоксида железа на магнитной пленке хорошо намагничиваются в процессе записи.

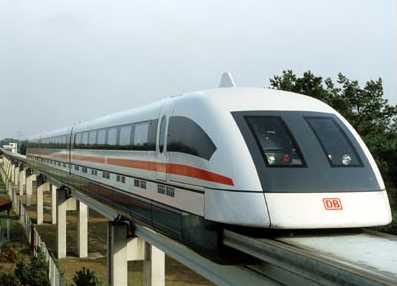

Поезда на магнитной подушке скользят над поверхностью совершенно без трения. Поезд способен развивать скорость до 650 км/ч.
Работа головного мозга, пульсация сердца сопровождается электрическими импульсами. При этом в органах возникает слабое магнитное поле.
fizmat.by
46.5 Силовые линии магнитного поля.
46.5 Силовые линии магнитного поля.
Как уже было отмечено выше, математически магнитное поле описывается с помощью такой математической конструкции как векторное поле − каждой точке в пространстве ставится в соответствие вектор (в данном случае − магнитной индукции):
Или, что равносильно, для полного описания магнитного поля необходимо задать три функции (компоненты вектора индукции Bx, By, Bz), каждая из которых зависит от трех аргументов (координат точки x, y, z).
Для наглядного представления этого поля (как и любого векторного поля) удобно использовать силовые линии (рис. 416).
рис. 416
Силовыми линиями магнитного поля называются линии, касательные к которым в каждой точке совпадают с направлением вектора магнитной индукции.
Со свойствами силовых линий, присущих магнитному полю, мы познакомимся позднее, сейчас только напомним свойства таких линий, общие для любых векторных полей:
1. Силовые линии магнитного поля не пересекаются.
2. Силовые линии магнитного поля не имеют изломов.
Докажите эти свойства самостоятельно.
По определению направление вектора магнитной индукции совпадает с направлением магнитной стрелки, поэтому силовые линии можно «увидеть». Для этого надо взять много стрелок и расположить их в исследуемой области. Их ориентация покажет структуру магнитного поля в данной области. В качестве таких стрелочек можно использовать железные опилки, которые выстраиваются вдоль силовых линий. Таким способом можно получить картины силовых линий магнитного поля, создаваемого различными источниками. Эти «картинки» часто (не слишком удачно) называют магнитными спектрами, некоторые из них показаны на рис. 417.
рис. 417
