Магнитное поле. Магнитные линии. Однородное и неоднородное магнитное поле

Магнитное поле. Магнитные линии. Однородное и неоднородное магнитное поле

Магнитное поле, что это? – особый вид материи;
Где существует? – вокруг движущихся электрических зарядов (в том числе вокруг проводника с током)
Как обнаружить? – с помощью магнитной стрелки (или железных опилок) или по его действию на проводник с током.

Опыт Эрстеда:

Магнитная стрелка поворачивается, если по проводнику начинает протекать эл. ток, т.к. вокруг проводника с током образуется магнитное поле.

Взаимодействие двух проводников с током:

Каждый проводник с током имеет вокруг себя собственное магнитное поле, которое с некоторой силой действует на соседний проводник.

В зависимости от направления токов проводники могут притягиваться или отталкиваться друг от друга.

Вспомни прошлый учебный год:

магнитное поле

МАГНИТНЫЕ ЛИНИИ (или иначе линии магнитной индукции)

Как изобразить магнитное поле? – с помощью магнитных линий;
Магнитные линии, что это?

– это воображаемые линии , вдоль которых располагаются магнитные стрелки, помещенные в магнитное поле. Магнитные линии можно провести через любую точку магнитного поля, они имеют направление и всегда замкнуты.


Вспомни прошлый учебный год:

Магнитное поле прямого проводника с током; магнитные линии.

НЕОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕ

Характеристика неоднородного магнитного поля: магнитные линии искривлены;густота магнитных линий различна;сила, с которой магнитное поле действует на магнитную стрелку, ична в разных точках этого поля по величине и направлению.

Где существует неоднородное магнитное поле?

– вокруг прямого проводника с током;

– вокруг полосового магнита;

– вокруг соленоида (катушки с током).

ОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕ

Характеристика однородного магнитного поля: магнитные линии параллельные прямые;густота магнитных линий везде одинакова; сила, с которой магнитное поле действует на магнитную стрелку, динакова во всех точках этого поля по величине направлению.

Где существует однородное магнитное поле?
– внутри полосового магнита и внутри соленоида , если его длина много больше, чем диаметр.

КНИЖНАЯ ПОЛКА

Бури, которые не видит глаз.
Может ли бритва самозатачиваться?
Тайны магнита

ИНТЕРЕСНО

Способность железа и его сплавов сильно намагничиваться исчезает при нагревании до высокой температуры. Чистое железо теряет такую способность при нагревании до 767 °С.

___

Мощные магниты, используемые во многих современных товарах, способны влиять на работу электронных стимуляторов сердца и вживленных сердечных устройств у кардиологических пациентов. Обычные железные или ферритовые магниты, которые легко отличить по тускло-серой окраске, обладают небольшой силой и практически не вызывают беспокойств.

Однако недавно появились очень сильные магниты – блестяще-серебристые по цвету и представляющие собой сплав неодима, железа и бора. Создаваемое ими магнитное поле очень сильно, благодаря чему они широко применяются в компьютерных дисках, наушниках и динамиках, а также в игрушках, украшениях и даже одежде.

Однажды на рейде главного города Майорки, появилось французское военное судно “Ля-Ролейн”. Состояние его было настолько жалким, что корабль едва дошел своим ходом до причала.. Когда на борт судна взошли французские ученые, в том числе двадцати двухлетний Араго, выяснилось, что корабль был разрушен молнией. Пока комиссия осматривала судно, покачивая головами при виде обгоревших мачт и надстроек, Араго поспешил к компасам и увидел то, что ожидал: стрелки компасов указывали в разные стороны…

___

Через год, копаясь в останках разбившегося вблизи Алжира генуэзского судна, Араго обнаружил, что стрелки компасов ыли размагничены. В кромешной тьме туманной ночи капитан, направив по компасу судно к северу, подальше опасных мест, на самом деле неудержимо гался к тому, чего так старался избежать. Корабль шел к югу, о к скалам, обманутый пораженным молнией магнитным компасом.

В. Карцев. Магнит за три тысячелетия.

Магнитный компас был изобретен в Китае.
Уже 4000 лет тому назад караванщики брали с собой глиняный горшок и “берегли его в пути пуще всех своих дорогих грузов”. В нем на поверхности жидкости на деревянном поплавке лежал камень, любящий железо. Он мог поворачиваться и , все время указывал путникам в сторону юга, что при отсутствии Солнца помогало им выходить к колодцам.
В начале нашей эры китайцы научились изготавливать искусственные магниты, намагничивая железную иглу.

И только через тысячу лет намагниченную иглу для компаса стали применять европейцы.

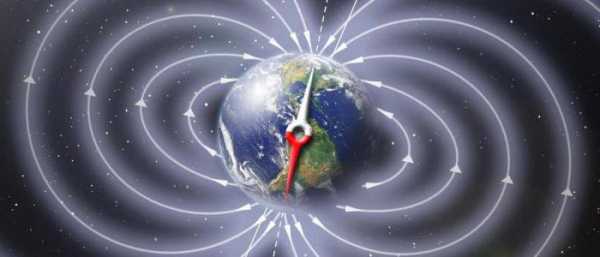

МАГНИТНОЕ ПОЛЕ ЗЕМЛИ

Земля – это большой постоянный магнит.
Южный магнитный полюс, хоть и расположен, по земным меркам, вблизи Северного географического полюса, их, тем не менее, разделяют около 2000 км.
На поверхности Земли имеются территории, где ее собственное магнитное поле сильно искажено магнитным полем железных руд, залегающих на небольшой глубине. Одна из таких территорий – Курская магнитная аномалия, расположенная в Курской области.

___

Магнитная индукция магнитного поля Земли составляет всего около 0,0004Теслы.
___

На магнитное поле Земли оказывает влияние повышенная солнечная активность. Примерно один раз в каждые 11.5 лет она возрастает настолько, что нарушается радиосвязь, ухудшается самочувствие людей и животных, а стрелки компасов начинают непредсказуемо “плясать” из стороны в сторону. В таком случае говорят, что наступает магнитная буря. Обычно она длится от нескольких часов до нескольких суток.

___

Магнитное поле Земли время от времени изменяет свою ориентацию, совершая и вековые колебания (длительностью 5–10 тыс. лет), и полностью переориентируясь, т.е. меняя местами магнитные полюсы (2–3 раза за миллион лет). На это указывают «вмороженное» в осадочные и вулканические породы магнитное поле отдаленных эпох. Поведение геомагнитного поля нельзя назвать хаотичным, оно подчиняется своеобразному «расписанию».

___

Направление и величина геомагнитного поля задаются процессами, происходящими в ядре Земли. Характерное время переполюсовки, определяемое внутренним твердым ядром, составляет от 3 до 5 тыс. лет, а определяемое внешним жидким ядром – около 500 лет. Этими временами и может обьясняться наблюдаемая динамика геомагнитного поля. Компьютерное моделирование с учетом различных внутриземных процессов ьпоказало возможность переполюсовки магнитного поля примерно за 5 тыс. лет.


ФОКУСЫ С МАГНИТАМИ

“Храм очарований, или механический, оптический и физический кабинет г. Гамулецкого де Колла” известного русского иллюзиониста Гамулецкого, просуществовавший до 1842 года, прославился помимо всего прочего тем, что посетители, поднимавшиеся по украшенной канделябрами и устланной коврами лестнице, еще издали могли заметить на верхней площадке лестницы золоченую фигуру ангела, выполненную в натуральный человеческий рост, которая парила в горизонтальном положении над дверью кабинета не будучи подвешена, ни оперта. В том, что фигура не имела никаких подпорок, мог убедиться каждый желающий. Когда посетители вступали на площадку, ангел поднимал руку, подносил ко рту валторну и играл на ней, шевеля пальцами самым естественным образом. Десять лет – говорил Гамулецкий, – я трудился, чтобы найти точку и вес магнита и железа, дабы удержать ангела в воздухе. Помимо трудов немало и средств употребил я на это чудо”.

___

В средние века весьма распространенным иллюзионным номером были так называемые “послушные рыбы”, изготовлявшиеся из дерева. Они плавали в бассейне и повиновались малейшему мановению руки фокусника, который заставлял их двигаться во всевозможных направлениях. Секрет фокуса был чрезвычайно прост: в рукаве у фокусника был спрятан магнит, а в головы рыб вставлены кусочки железа.
Более близкими к нам по времени были манипуляции англичанина Джонаса. Его коронный номер: Джонас предлагал некоторым зрителям положить часы на стол, после чего он, не прикасаясь к часам, произвольно менял положение стрелок.

Современным воплощением такой идеи является хорошо известные электрикам электромагнитные муфты, с помощью которых можно вращать устройства, отделенные от двигателя какой-нибудь преградой, например, стеной.

___

В середине 80-х годов 19 века пронеслась молва об ученом слоне, который умел не только складывать и вычитать, но даже умножать, делить и извлекать корни. Делалось это следующим образом. Дрессировщик, например, спрашивал слона: “Сколько будет семью восемь?” Перед слоном стояла доска с цифрами. После вопроса слон брал указку и уверенно показывал цифру 56. Точно так же производилось деление и извлечение квадратного корня. Фокус был достаточно прост: под каждой цифрой на доске был спрятан небольшой электромагнит. Когда слону задавался вопрос, в обмотку магнита, расположенного означающей правильный ответ, подавался ток. Железная указка в хоботе слона сама притягивалась к правильной цифре. Ответ получался автоматически. Несмотря на всю простоту этой дрессировки, секрет фокуса долгое время не могли разгадать, и “ученый слон” пользовался громадным успехом.

Источник: Вл. Карцев “Магнит за три тысячелетия”.

___

Самое мощное постоянное поле величиной 35,3 ± 0,3 Тесла было получено в Национальной магнитной лаборатории им. Фрэнсиса Биттера в Массачусетском технологическом институте, США, 26 мая 1988 г. Для его получения использовался гибридный магнит с гольмиевыми полюсами. Под его воздействием усиливалось магнитное поле, создаваемое сердцем и мозгом.

Самое слабое магнитное поле было измерено в экранированном помещении той же лаборатории. Его величина составила 8·10–15 Тесла. Оно использовалось д-ром Дэвидом Коэном для изучения чрезвычайно слабых магнитных полей, создаваемых сердцем и мозгом.


Электромагнитное поле – Класс!ная физика

Магнитное поле — Определение направления линий магнитного поля — Обнаружение магнитного поля по его действию на проводник с током — Магнитная индукция. Магнитный поток — Явление электромагнитной индукции — Электромагнитное поле. Электромагнитные волны

class-fizika.ru

Магнитное поле однородное и неоднородное: характеристика и определение

Одним из основных понятий, используемых в физике, является магнитное поле. Оно воздействует на перемещающиеся электрические заряды. Незаметно и не ощущается человеком, однако его наличие можно выявить с помощью магнита или железа. Также достаточно легко понять, какое магнитное поле называется однородным и неоднородным.

Определение и способы обнаружения магнитного поля

Когда мы сталкиваемся с понятием магнитного поля, у нас возникает вопрос касательно того, какое это магнитное поле, однородное или неоднородное оно. Прежде чем дать ответ на такой вопрос, следует дать начальные определения терминам.

Магнитное поле полагается считать особым видом материи, существующим возле перемещающихся электрических зарядов, в особенности возле проводников с током. Обнаружить можно, используя магнитную стрелку или железные опилки.

Однородное поле

Встречается внутри полосового магнита и в соленоиде, когда его длина намного больше диаметра. В таком случае по правилу буравчика контуры магнитного поля будут направляться против часовой стрелки.

Магнитные линии параллельны и прямые, пустота между ними всегда одинакова, сила влияния на магнитную стрелку не различается во всех точках по своей величине и направлению.

Неоднородное поле

В случае с неоднородным полем магнитные линии будут искривляться, пустота между ними различается по величине, сила воздействия на магнитную стрелку различается в разных точках поля по своей величине и направлению. Также сила, действующая на помещённую в поле полосового магнита стрелку, действует в различные точки с разными по модулю и направлению силами. Это называют неоднородным полем. Линии такого поля искривлены, частота меняется от точки к точке.

Обнаружить такого рода поле возможно возле прямого проводника с током, полосового магнита и соленоида.

Что такое магнитные линии

В первую очередь при возникновении задачи следует определить, какое магнитное поле, однородное или неоднородное, образуется, следует узнать о магнитных линиях, по форме которых становится понятна характеристика поля.

Чтобы изобразить магнитное поле, стали использовать магнитные линии. Они являются воображаемыми полосами, расположенными вдоль магнитной стрелки и размещенными в магнитном поле. Провести магнитную линию возможно сквозь любую точку поля, она будет иметь направление и всегда замыкаться.

Направление

Выходят из северного полюса магнита и направляются в южный. Изнутри самого магнита все строго наоборот. Сами линии не обладают началом или концом, сомкнуты или проходят из бесконечности в бесконечность.

За пределами магнита линии располагаются максимально густо возле полюсов. Из этого становится ясно, что наиболее сильно воздействие поля вблизи полюсов, и по мере удаления от низа оно слабеет. Учитывая, что магнитные полосы искривлены, то направление силы, которая действует на магнитную стрелку, тоже изменяется.

Как изобразить

Чтобы понять, чем отличаются однородные магнитные поля от неоднородных, необходимо их научиться изображать, используя магнитные линии.

Следует рассмотреть названный выше пример возникновения однородного магнитного поля в так называемом соленоиде, который представляет собой проволочную цилиндрическую катушку, через какую пускают ток. Внутри него магнитное поле может считаться однородным, при условии что длина намного больше диаметра (вне катушки поле будет неоднородным, магнитные линии будут располагаться так же, как и у полосового магнита).

Однородное поле также располагается в центре постоянного полосового магнита. В какой-либо ограниченной области в пространстве возможно воспроизвести и однородное магнитное поле, в котором силы воздействия на намагниченную стрелку будут одинаковы по модулю и направлению.

Чтобы изобразить магнитное поле, используют следующий пример. Если линии расположатся перпендикулярно к чертежной плоскости и направляются от смотрящего, то их изображают крестиками, если на смотрящего – точками. Как и с током, каждый крестик является как бы видимым хвостовым оперением летящей от смотрящего стрелы, а точка – острее стрелы, которая летит к нам.

Также требование “Изобразите однородное и неоднородное магнитное поле” легко выполнимо. Попросту нарисуйте эти магнитные линии, учитывая характеристики поля (однородность и неоднородность).

Однако существование неоднородных полей сильно усложняет задачу. В таком варианте получение какого-либо физического результата с использованием общего уравнения маловероятно.

Отличия

Ответ на вопрос о том, чем отличаются однородные магнитные поля от неоднородных, достаточно легко дать. В первую очередь это зависит от магнитных линий. В случае с однородным полем расстояние между ними будет одинаково, и они будут равномерно располагаться, с одной и той же силой действуя на приборы в любой точке. Для неоднородных полей все строго наоборот. Линии неравномерно расположены, в различных местах действуют с неодинаковой силой на приборы.

На практике достаточно часто встречается неоднородное поле, о чем также следует помнить, поскольку однородные поля могут встречаться разве что внутри предмета, вроде магнита или соленоида. Наружные же наблюдения зафиксируют неоднородность.

Обнаружение поля

Поняв, что такое однородные и неоднородные магнитные поля, и определения их разобрав, следует узнать, каким способом можно обнаружить их.

Наиболее простым для этого является опыт, проведенный Эрстедом. Заключается он в использовании магнитной стрелки, которая помогает определить существование электрического тока. Как только ток будет передвигаться по проводнику, расположенная рядом стрелка придет в движение, за счет того что существуют однородные и неоднородные магнитные поля.

Взаимодействие проводников с током

У каждого проводника с током наблюдается свое магнитное поле, воздействующее с определенной силой на ближайший. В зависимости от направления тока, проводники будут притягиваться или отталкиваться друг от друга. Поля, возникшие от различных источников, будут складываться и образовывать единое результирующее поле.

Как создаются и для чего

Примеры однородного и неоднородного магнитного поля, применяемые в электронно-лучевых приборах, создаются катушками, которые пропускают ток. Для получения необходимой формы магнитного поля применяют полочные наконечники и магнитные экраны, сделанные из материй, имеющих сильную магнитную проницаемость.

Влияние неоднородных магнитных полей способно изменить протекание необратимых явлений физико-химического характера, в основном гетерогенного процесса. Появление турбулентной диффузии ведет к увеличению на несколько порядков скорости перемещения газа из какой-либо жидкости к поверхности в виде микропузырьков. Эффект локальной дегидратации ионов и частиц обусловлен интенсификацией процесса микрокристаллизации. В проточных средах высокоэнергетические реакции способны создавать свободные радикалы, атомарный кислород, перекиси и азотистые соединения. Случается коагуляция, и в жидкости оказываются продукты, вызванные эрозионным разрушением.

Во время гидродинамической кавитации большая величина возникающих пузырьков и каверн усложняет их унос жидкостью из территории пониженного давления в зону большего давления, где ведется коллапсирование пузырьков. Во время коллапса пузырька малой величины имеется малое содержание воздуха и возникает сильная химическая реакция, схожая с плазменным разрядом. Присутствие неоднородных магнитных полей ведет к неустойчивости каверн, их распаду и возникновению мелкомасштабных вихрей и пузырьков. Учитывая, что давление в центре такого вихря понижено, он конверсирует газовые пузырьки незначительного размера.

Во время измерения индукции в неоднородном магнитном поле следует помнить, что напряжение Холла пропорционально усредненной величине индукции поля в пределах территории, ограниченной поверхностью преобразователя.

Чтобы сфокусировать параксиальные пучки, также используют неоднородные магнитные поля, образовываемые короткими катушками, являющимся многослойными соленоидами, длина коих соизмерима с их диаметром. На электрон, попадающий в такое поле, действуют силы, меняющие его направление. Электрон под влиянием такой силы приближается к оси линзы, при том плоскость, в которой находится его траектория, искривляется. Электрон продвигается по спиралевидному отрезку, который пересекает оси линзы в заданной точке.

Пространственный фактор увеличения вызван пространственным рассредотачиванием неоднородных полей на территории гетерогенной системы, запиленной жидкостью. Чтобы получить инверсию населенности уровней методом разделения, применяют неоднородные поля, созданные многополосным магнитом. Форма полюсов подобна стержням в квадрупольном конденсаторе молекулярного генератора на аммиаке.

Способы использования

Магнитно-порядковый способ дефектоскопии базируется на тяге магнитных частиц силами неоднородных полей, появляющихся над дефектами. По скоплению такого порошка выясняют присутствие дефекта, его величину и положение на проверяемой детали.

Немалым недостатком метода молекулярных пучков с применением сильных неоднородных магнитных полей считается малый эффект расщепления. Имеется простой и кажущийся неправдоподобным метод увеличения этого эффекта. Заключается он в применении легкого наружного магнитного поля. Последнее даст возможность увеличить область использования ядерных прецессионных магнитометров в сторону неоднородных магнитных полей.

Преимуществом такого метода является высокая разрешающая способность, дающая возможность фиксировать неоднородные магнитные поля, соразмерные с величиной частиц магнитного слоя ленты, а также возможность нахождения повреждений на сложных поверхностях и в тесных проемах.

Недостатками являются необходимость вторичной обработки информации, фиксируются лишь частицы магнитных полей вдоль ленты, сложность размагничивания и сохранения ленты, и необходимо предотвращать влияние внешних магнитных полей.

Магнитное поле однородное и неоднородное встречаются достаточно часто, несмотря на то, что незаметны простому обывателю. Примеры однородного и неоднородного магнитного поля можно обнаружить в полосовых магнитах и соленоидах. При этом заметить их можно, используя простейшую магнитную стрелку или железные опилки.

fb.ru

Магнитное поле. Линии – материалы для подготовки к ЕГЭ по Физике

Автор статьи — профессиональный репетитор, автор учебных пособий для подготовки к ЕГЭ Игорь Вячеславович Яковлев

Темы кодификатора ЕГЭ: взаимодействие магнитов, магнитное поле проводника с током.

Магнитные свойства вещества известны людям давно. Магниты получили своё название от античного города Магнесия: в его окрестностях был распространён минерал (названный впоследствии магнитным железняком или магнетитом), куски которого притягивали железные предметы.

Взаимодействие магнитов

На двух сторонах каждого магнита расположены северный полюс и южный полюс. Два магнита притягиваются друг к другу разноимёнными полюсами и отталкиваются одноимёнными. Магниты могут действовать друг на друга даже сквозь вакуум! Всё это напоминает взаимодействие электрических зарядов, однако взаимодействие магнитов не является электрическим. Об этом свидетельствуют следующие опытные факты.

• Магнитная сила ослабевает при нагревании магнита. Сила же взаимодействия точечных зарядов не зависит от их температуры.

• Магнитная сила ослабевает, если трясти магнит. Ничего подобного с электрически заряженными телами не происходит.

• Положительные электрические заряды можно отделить от отрицательных (например, при электризации тел). А вот разделить полюса магнита не получается: если разрезать магнит на две части, то в месте разреза также возникают полюса, и магнит распадается на два магнита с разноимёнными полюсами на концах (ориентированных точно так же, как и полюса исходного магнита).

Таким образом, магниты всегда двухполюсные, они существуют только в виде диполей. Изолированных магнитных полюсов (так называемых магнитных монополей — аналогов электрического заряда)в при роде не существует (во всяком случае, экспериментально они пока не обнаружены). Это, пожалуй, самая впечатляющая асимметрия между электричеством и магнетизмом.

• Как и электрически заряженные тела, магниты действуют на электрические заряды. Однако магнит действует только на движущийся заряд; если заряд покоится относительно магнита, то действия магнитной силы на заряд не наблюдается. Напротив, наэлектризованное тело действует на любой заряд ,вне зависимости от того, покоится он или движется.

По современным представлениям теории близкодействия, взаимодействие магнитов осуществляется посредством магнитного поля.А именно, магнит создаёт в окружающем пространстве магнитное поле, которое действует на другой магнит и вызывает видимое притяжение или отталкивание этих магнитов.

Примером магнита служит магнитная стрелка компаса. С помощью магнитной стрелки можно судить о наличии магнитного поля в данной области пространства, а также о направлении поля.

Наша планета Земля является гигантским магнитом. Неподалёку от северного географического полюса Земли расположен южный магнитный полюс. Поэтому северный конец стрелки компаса, поворачиваясь к южному магнитному полюсу Земли, указывает на географический север. Отсюда, собственно, и возникло название «северный полюс» магнита.

Линии магнитного поля

Электрическое поле, напомним, исследуется с помощью маленьких пробных зарядов, по действию на которые можно судить о величине и направлении поля. Аналогом пробного заряда в случае магнитного поля является маленькая магнитная стрелка.

Например, можно получить некоторое геометрическое представление о магнитном поле, если разместить в разных точках пространства очень маленькие стрелки компаса. Опыт показывает, что стрелки выстроятся вдоль определённых линий —так называемых линий магнитного поля . Дадим определение этого понятия в виде следующих трёх пунктов.

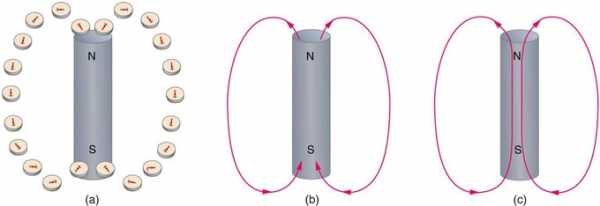

1. Линии магнитного поля, или магнитные силовые линии — это направленные линии в пространстве, обладающие следующим свойством: маленькая стрелка компаса, помещённая в каждой точке такой линии, ориентируется по касательной к этой линии.

2. Направлением линии магнитного поля считается направление северных концов стрелок компаса, расположенных в точках данной линии.

3. Чем гуще идут линии, тем сильнее магнитное поле в данной области пространства.

Роль стрелок компаса с успехом могут выполнять железные опилки: в магнитном поле маленькие опилки намагничиваются и ведут себя в точности как магнитные стрелки.

Так, насыпав железных опилок вокруг постоянного магнита, мы увидим примерно следующую картину линий магнитного поля (рис. 1).

Рис. 1. Поле постоянного магнита

Северный полюс магнита обозначается синим цветом и буквой ; южный полюс — красным цветом и буквой . Обратите внимание, что линии поля выходят из северного полюса магнита и входят в южный полюс: ведь именно к южному полюсу магнита будет направлен северный конец стрелки компаса.

Опыт Эрстеда

Несмотря на то, что электрические и магнитные явления были известны людям ещё с античности, никакой взаимосвязи между ними долгое время не наблюдалось. В течение нескольких столетий исследования электричества и магнетизма шли параллельно и независимо друг от друга.

Тот замечательный факт, что электрические и магнитные явления на самом деле связаны друг с другом, был впервые обнаружен в 1820 году — в знаменитом опыте Эрстеда.

Схема опыта Эрстеда показана на рис. 2 (изображение с сайта rt.mipt.ru). Над магнитной стрелкой ( и — северный и южный полюсы стрелки) расположен металлический проводник, подключённый к источнику тока. Если замкнуть цепь, то стрелка поворачивается перпендикулярно проводнику!
Этот простой опыт прямо указал на взаимосвязь электричества и магнетизма. Эксперименты последовавшие за опытом Эрстеда, твёрдо установили следующую закономерность: магнитное поле порождается электрическими токами и действует на токи.

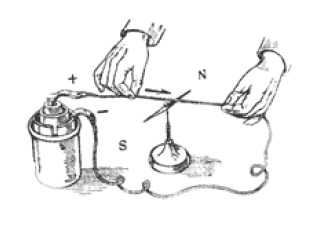

Рис. 2. Опыт Эрстеда

Картина линий магнитного поля, порождённого проводником с током, зависит от формы проводника.

Магнитное поле прямого провода с током

Линии магнитного поля прямолинейного провода с током являются концентрическими окружностями. Центры этих окружностей лежат на проводе, а их плоскости перпендикулярны проводу (рис. 3).

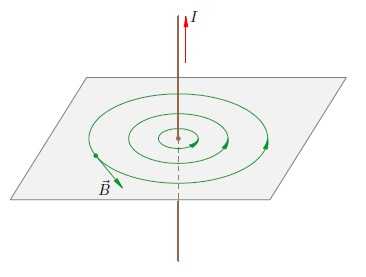

Рис. 3. Поле прямого провода с током

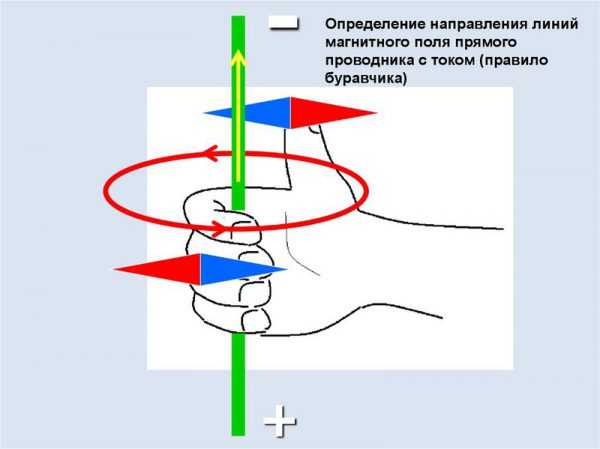

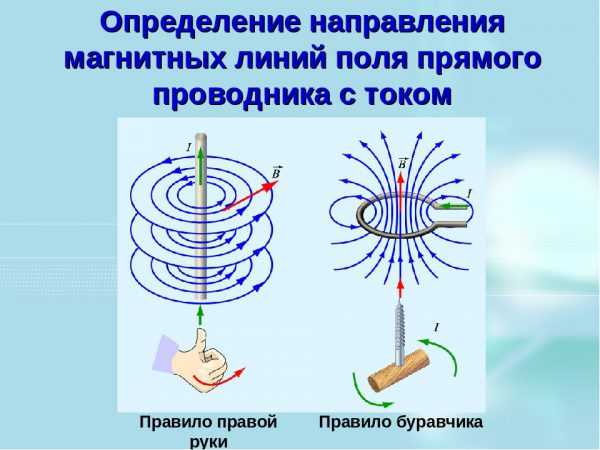

Для определения направления линий магнитного поля прямого тока существуют два альтернативных правила.

Правило часовой стрелки . Линии поля идут против часовой стрелки, если смотреть так, чтобы ток тёк на нас.

Правило винта (или правило буравчика, или правило штопора — это уж кому что ближе ;-)). Линии поля идут туда, куда надо вращать винт (с обычной правой резьбой), чтобы он двигался по резьбе в направлении тока.

Пользуйтесь тем правилом, которое вам больше по душе. Лучше привыкнуть к правилу часовой стрелки — вы сами впоследствии убедитесь, что оно более универсально и им проще пользоваться (а потом с благодарностью вспомните его на первом курсе, когда будете изучать аналитическую геометрию).

На рис. 3 появилось и кое-что новое: это вектор , который называется индукцией магнитного поля, или магнитной индукцией. Вектор магнитной индукции является аналогом вектора напряжённости электрического поля: он служит силовой характеристикой магнитного поля, определяя силу, с которой магнитное поле действует на движущиеся заряды.

О силах в магнитном поле мы поговорим позже, а пока отметим лишь, что величина и направление магнитного поля определяется вектором магнитной индукции . В каждой точке пространства вектор направлен туда же,куда и северный конец стрелки компаса, помещённой в данную точку, а именно по касательной к линии поля в направлении этой линии. Измеряется магнитная индукция в теслах (Тл).

Как и в случае электрического поля, для индукции магнитного поля справедлив принцип суперпозиции. Он заключается в том, что индукции магнитных полей , создаваемых в данной точке различными токами, складываются векторно и дают результирующий вектор магнитной индукции: .

Магнитное поле витка с током

Рассмотрим круговой виток, по которому циркулирует постоянный ток . Источник,создающий ток, мы на рисунке не показываем.

Картина линий поля нашего витка будет иметь приблизительно следующий вид (рис. 4).

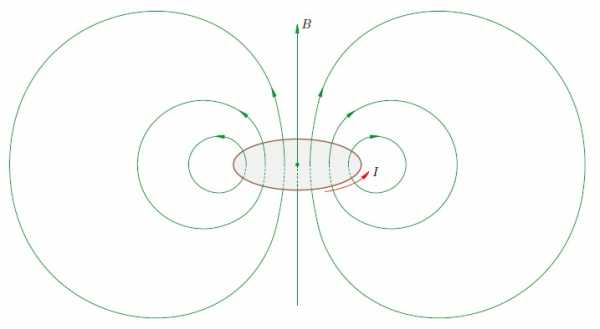

Рис. 4. Поле витка с током

Нам будет важно уметь определять, в какое полупространство (относительно плоскости витка) направлено магнитное поле. Снова имеем два альтернативных правила.

Правило часовой стрелки. Линии поля идут туда, глядя откуда ток кажется циркулирующим против часовой стрелки.

Правило винта. Линии поля идут туда, куда будет перемещаться винт (с обычной правой резьбой), если вращать его в направлении тока.

Как видите, ток и поле меняются ролями — по сравнению с формулировками этих правил для случая прямого тока.

Магнитное поле катушки с током

Катушка получится, если плотно, виток к витку, намотать провод в достаточно длинную спираль (рис. 5 – изображение с сайта en.wikipedia.org). В катушке может быть несколько десятков, сотен или даже тысяч витков. Катушка называется ещё соленоидом.

Рис. 5. Катушка (соленоид)

Магнитное поле одного витка, как мы знаем, выглядит не очень-то просто. Поля? отдельных витков катушки накладываются друг на друга, и, казалось бы, в результате должна получиться совсем уж запутанная картина. Однако это не так: поле длинной катушки имеет неожиданно простую структуру (рис. 6).

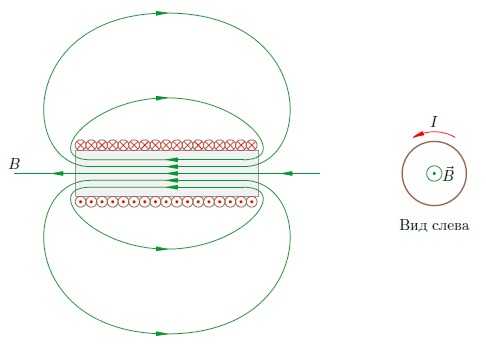

Рис. 6. поле катушки с током

На этом рисунке ток в катушке идёт против часовой стрелки, если смотреть слева (так будет, если на рис. 5 правый конец катушки подключить к «плюсу» источника тока, а левый конец — к «минусу»). Мы видим, что магнитное поле катушки обладает двумя характерными свойствами.

1. Внутри катушки вдали от её краёв магнитное поле является однородным : в каждой точке вектор магнитной индукции одинаков по величине и направлению. Линии поля — параллельные прямые; они искривляются лишь вблизи краёв катушки, когда выходят наружу.

2. Вне катушки поле близко к нулю. Чем больше витков в катушке — тем слабее поле снаружи неё.

Заметим, что бесконечно длинная катушка вообще не выпускает поле наружу: вне катушки магнитное поле отсутствует. Внутри такой катушки поле всюду является однородным.

Ничего не напоминает? Катушка является «магнитным» аналогом конденсатора. Вы же помните, что конденсатор создаёт внутри себя однородное электрическое поле, линии которого искривляются лишь вблизи краёв пластин, а вне конденсатора поле близко к нулю; конденсатор с бесконечными обкладками вообще не выпускает поле наружу, а всюду внутри него поле однородно.

А теперь — главное наблюдение. Сопоставьте, пожалуйста, картину линий магнитного поля вне катушки (рис. 6) с линиями поля магнита на рис. 1. Одно и то же, не правда ли? И вот мы подходим к вопросу, который, вероятно, у вас уже давно возник: если магнитное поле порождается токами и действует на токи, то какова причина возникновения магнитного поля вблизи постоянного магнита? Ведь этот магнит вроде бы не является проводником с током!

Гипотеза Ампера. Элементарные токи

Поначалу думали, что взаимодействие магнитов объясняется особыми магнитными зарядами, сосредоточенными на полюсах. Но, в отличие от электричества, никто не мог изолировать магнитный заряд; ведь, как мы уже говорили, не удавалось получить по отдельности северный и южный полюс магнита — полюса всегда присутствуют в магните парами.

Сомнения насчёт магнитных зарядов усугубил опыт Эрстеда, когда выяснилось, что магнитное поле порождается электрическим током. Более того, оказалось, что для всякого магнита можно подобрать проводник с током соответствующей конфигурации, такой, что поле этого проводника совпадает с полем магнита.

Ампер выдвинул смелую гипотезу. Нет никаких магнитных зарядов. Действие магнита объясняется замкнутыми электрическими токами внутри него.

Что это за токи? Эти элементарные токи циркулируют внутри атомов и молекул; они связаны с движением электронов по атомным орбитам. Магнитное поле любого тела складывается из магнитных полей этих элементарных токов.

Элементарные токи могут быть беспорядочным образом расположены друг относительно друга. Тогда их поля взаимно погашаются, и тело не проявляет магнитных свойств.

Но если элементарные токи расположены согласованно,то их поля,складываясь,усиливают друг друга. Тело становится магнитом (рис. 7; магнитое поле будет направлено на нас; также на нас будет направлен и северный полюс магнита).

Рис. 7. Элементарные токи магнита

Гипотеза Ампера об элементарных токах прояснила свойства магнитов.Нагревание и тряска магнита разрушают порядок расположения его элементарных токов, и магнитные свойства ослабевают. Неразделимость полюсов магнита стала очевидной: в месте разреза магнита мы получаем те же элементарные токи на торцах. Способность тела намагничиваться в магнитном поле объясняется согласованным выстраиванием элементарных токов, «поворачивающихся» должным образом (о повороте кругового тока в магнитном поле читайте в следующем листке).

Гипотеза Ампера оказалась справедливой — это показало дальнейшее развитие физики. Представления об элементарных токах стали неотъемлемой частью теории атома, разработанной уже в ХХ веке — почти через сто лет после гениальной догадки Ампера.

Звоните нам: 8 (800) 775-06-82 (бесплатный звонок по России)                        +7 (495) 984-09-27 (бесплатный звонок по Москве)

Или нажмите на кнопку «Узнать больше», чтобы заполнить контактную форму. Мы обязательно Вам перезвоним.

ege-study.ru

Линии магнитного поля

Физика > Линии магнитного поля



Линии магнитного поля полезны для визуального отображения силы и направления магнитного поля.

Задача обучения

  • Соотнести силы магнитного поля с плотностью линий магнитного поля.

Основные пункты

  • Направление магнитного поля отображает стрелки компаса, касающиеся линий магнитного поля в любой указанной точке.
  • Сила В-поля выступает обратно пропорциональной дистанции между линиями. Она также точно пропорциональна числу линий на единицу площади. Одна линия никогда не пересекает другую.
  • Магнитное поле уникально в каждой точке пространства.
  • Линии не прерываются и создают замкнутые петли.
  • Линии тянутся с северного к южному полюсу.

Термины

  • Линии магнитного поля – графическое изображение величины и направления магнитного поля.
  • В-поле – синоним для магнитного поля.

Линии магнитного поля

Говорят, что в детстве Альберт Эйнштейн обожал разглядывать компас, размышляя о том, как игла ощущает силу без прямого физического контакт. Глубокое мышление и серьезный интерес, привели к тому, что ребенок вырос и создал свою революционную теорию относительности.

Так как магнитные силы влияют на удаленности, мы вычисляем магнитное поля для отображения этих сил. Графическая передача линий полезна для визуализации силы и направления магнитного поля. Вытянутость линий указывает на северную ориентацию стрелки компаса. Магнитное именуют В-полем.

(а) – Если для сопоставления магнитного поля вокруг стержневого магнита используют небольшой компас, то он покажет нужное направление от северного полюса к южному. (b) – Добавление стрелок создает непрерывные линии магнитного поля. Сила выступает пропорциональной близости линий. (с) – Если можно изучить внутренность магнита, то линии отобразятся в виде замкнутых петель

Нет ничего сложного в сопоставлении магнитного поля объекта. Для начала вычислите силу и направление магнитного поля в нескольких местах. Отметьте эти точки векторами, указывающими в направлении локального магнитного поля с величиной, пропорциональной его силе. Можно объединить стрелки, и сформировать линии магнитного поля. Направление в любой точке выступит параллельным направлению ближайших линий поля, а локальная плотность способна быть пропорциональной прочности.

Линии магнитного поля напоминают контурные на топографических картах, так как показывают нечто непрерывное. Многие законы магнетизма можно сформулировать при помощи простых понятий, вроде количества полевых линий сквозь поверхность.

Направление линий магнитного поля, представленных выравниванием железных опилок на бумаге, расположенной над стержневым магнитом

На отображение линий влияют различные явления. Например, железные опилки на линии магнитного поля создают линии, которые соответствуют магнитным. Также они визуально отображаются в полярных сияниях.

Отправленный в поле небольшой компас выравнивается параллельно линии поля, а северный полюс укажет на В.

Миниатюрные компасы можно использовать для демонстрации полей. (а) – Магнитное поле круглого токового контура напоминает магнитное. (b) – Длинный и прямой провод формирует поле с линиями магнитного поля, создающего круговые петли. (с) – Когда провод оказывается в плоскости бумаги, то поле выступает перпендикулярным бумаге. Отметьте, какие именно символы используют для поля, указывающего внутрь и наружу

Детальное изучение магнитных полей помогло вывести ряд важных правил:

  • Направление магнитного поля касается линии поля в любой точке пространства.
  • Сила поля выступает пропорциональной близости линии. Она также точно пропорциональна количеству линий на единицу площади.
  • Линии магнитного поля никогда не сталкиваются, а значит в любой точке пространства магнитное поле будет уникальным.
  • Линии остаются непрерывными и следуют с северного к южному полюсу.

Последнее правило основывается на том, что полюса нельзя разделить. И это отличается от линий электрического поля, в которых конец и начало знаменуется положительными и отрицательными зарядами.


v-kosmose.com

Магнитное поле. Магнитные линии. Однородное и неоднородное магнитное поле :: Класс!ная физика

МАГНИТНОЕ ПОЛЕ

Магнитное поле, что это? – особый вид материи;
Где существует? – вокруг движущихся электрических зарядов (в том числе вокруг проводника с током)
Как обнаружить? – с помощью магнитной стрелки (или железных опилок) или по его действию на проводник с током.

Опыт Эрстеда:

Магнитная стрелка поворачивается, если по проводнику начинает протекать эл. ток, т.к. вокруг проводника с током образуется магнитное поле.

Взаимодействие двух проводников с током:

Каждый проводник с током имеет вокруг себя собственное магнитное поле, которое с некоторой силой действует на соседний проводник. В зависимости от направления токов проводники могут притягиваться или отталкиваться друг от друга.

Вспомни прошлый учебный год:
магнитное поле

МАГНИТНЫЕ ЛИНИИ

(или иначе линии магнитной индукции)

Как изобразить магнитное поле? – с помощью магнитных линий;
Магнитные линии, что это?

– это воображаемые линии , вдоль которых располагаются магнитные стрелки, помещенные в магнитное поле. Магнитные линии можно провести через любую точку магнитного поля, они имеют направление и всегда замкнуты.




Вспомни прошлый учебный год:

магнитное поле прямого проводника с током;
магнитные линии.


НЕОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕ

Характеристика неоднородного магнитного поля: магнитные линии искривлены;густота магнитных линий различна;сила, с которой магнитное поле действует на магнитную стрелку, различна в разных точках этого поля по величине и направлению.

Где существует неоднородное магнитное поле ?

– вокруг прямого проводника с током;

– вокруг полосового магнита;

– вокруг соленоида (катушки с током).

ОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕ

Характеристика однородного магнитного поля: магнитные линии параллельные прямые;густота магнитных линий везде одинакова; сила, с которой магнитное поле действует на магнитную стрелку, одинакова во всех точках этого поля по величине и направлению.

Где существует однородное магнитное поле?

– внутри полосового магнита и внутри соленоида , если его длина много больше, чем диаметр.


КНИЖНАЯ ПОЛКА

Тайны магнита.


ИНТЕРЕСНО ?

Способность железа и его сплавов сильно намагничиваться исчезает при нагревании до высокой температуры. Чистое железо теряет такую способность при нагревании до 767 °С.

___

Мощные магниты, используемые во многих современных товарах, способны влиять на работу электронных стимуляторов сердца и вживленных сердечных устройств у кардиологических пациентов. Обычные железные или ферритовые магниты, которые легко отличить по тускло-серой окраске, обладают небольшой силой и практически не вызывают беспокойств.
Однако недавно появились очень сильные магниты – блестяще-серебристые по цвету и представляющие собой сплав неодима, железа и бора. Создаваемое ими магнитное поле очень сильно, благодаря чему они широко применяются в компьютерных дисках, наушниках и динамиках, а также в игрушках, украшениях и даже одежде.

Однажды на рейде главного города Майорки, появилось французское военное судно “Ля-Ролейн”. Состояние его было настолько жалким, что корабль едва дошел своим ходом до причала.. Когда на борт судна взошли французские ученые, в том числе двадцати двухлетний Араго, выяснилось, что корабль был разрушен молнией. Пока комиссия осматривала судно, покачивая головами при виде обгоревших мачт и надстроек, Араго поспешил к компасам и увидел то, что ожидал: стрелки компасов указывали в разные стороны…

___

Через год, копаясь в останках разбившегося вблизи Алжира генуэзского судна, Араго обнаружил, что стрелки компасов были размагничены. В кромешной тьме туманной ночи капитан, направив по компасу судно к северу, подальше от опасных мест, на самом деле неудержимо двигался к тому, чего так старался избежать. Корабль шел к югу, прямо к скалам, обманутый пораженным молнией магнитным компасом.

В. Карцев. Магнит за три тысячелетия.


КОМПАС

Магнитный компас был изобретен в Китае.
Уже 4000 лет тому назад караванщики брали с собой глиняный горшок и “берегли его в пути пуще всех своих дорогих грузов”. В нем на поверхности жидкости на деревянном поплавке лежал камень, любящий железо. Он мог поворачиваться и , все время указывал путникам в сторону юга, что при отсутствии Солнца помогало им выходить к колодцам.
В начале нашей эры китайцы научились изготавливать искусственные магниты, намагничивая железную иглу.
И только через тысячу лет намагниченную иглу для компаса стали применять европейцы.


МАГНИТНОЕ ПОЛЕ ЗЕМЛИ

Земля – это большой постоянный магнит.
Южный магнитный полюс, хоть и расположен, по земным меркам, вблизи Северного географического полюса, их, тем не менее, разделяют около 2000 км.
На поверхности Земли имеются территории, где ее собственное магнитное поле сильно искажено магнитным полем железных руд, залегающих на небольшой глубине. Одна из таких территорий – Курская магнитная аномалия, расположенная в Курской области.

___

Магнитная индукция магнитного поля Земли составляет всего около 0,0004Теслы.
___

На магнитное поле Земли оказывает влияние повышенная солнечная активность. Примерно один раз в каждые 11.5 лет она возрастает настолько, что нарушается радиосвязь, ухудшается самочувствие людей и животных, а стрелки компасов начинают непредсказуемо “плясать” из стороны в сторону. В таком случае говорят, что наступает магнитная буря. Обычно она длится от нескольких часов до нескольких суток.

___

Магнитное поле Земли время от времени изменяет свою ориентацию, совершая и вековые колебания (длительностью 5–10 тыс. лет), и полностью переориентируясь, т.е. меняя местами магнитные полюсы (2–3 раза за миллион лет). На это указывают «вмороженное» в осадочные и вулканические породы магнитное поле отдаленных эпох. Поведение геомагнитного поля нельзя назвать хаотичным, оно подчиняется своеобразному «расписанию».

___

Направление и величина геомагнитного поля задаются процессами, происходящими в ядре Земли. Характерное время переполюсовки, определяемое внутренним твердым ядром, составляет от 3 до 5 тыс. лет, а определяемое внешним жидким ядром – около 500 лет. Этими временами и может обьясняться наблюдаемая динамика геомагнитного поля. Компьютерное моделирование с учетом различных внутриземных процессов ьпоказало возможность переполюсовки магнитного поля примерно за 5 тыс. лет.


ФОКУСЫ С МАГНИТАМИ

“Храм очарований, или механический, оптический и физический кабинет г. Гамулецкого де Колла” известного русского иллюзиониста Гамулецкого, просуществовавший до 1842 года, прославился помимо всего прочего тем, что посетители, поднимавшиеся по украшенной канделябрами и устланной коврами лестнице, еще издали могли заметить на верхней площадке лестницы золоченую фигуру ангела, выполненную в натуральный человеческий рост, которая парила в горизонтальном положении над дверью кабинета не будучи подвешена, ни оперта. В том, что фигура не имела никаких подпорок, мог убедиться каждый желающий. Когда посетители вступали на площадку, ангел поднимал руку, подносил ко рту валторну и играл на ней, шевеля пальцами самым естественным образом. Десять лет – говорил Гамулецкий, – я трудился, чтобы найти точку и вес магнита и железа, дабы удержать ангела в воздухе. Помимо трудов немало и средств употребил я на это чудо”.

___

В средние века весьма распространенным иллюзионным номером были так называемые “послушные рыбы”, изготовлявшиеся из дерева. Они плавали в бассейне и повиновались малейшему мановению руки фокусника, который заставлял их двигаться во всевозможных направлениях. Секрет фокуса был чрезвычайно прост: в рукаве у фокусника был спрятан магнит, а в головы рыб вставлены кусочки железа.
Более близкими к нам по времени были манипуляции англичанина Джонаса. Его коронный номер: Джонас предлагал некоторым зрителям положить часы на стол, после чего он, не прикасаясь к часам, произвольно менял положение стрелок.
Современным воплощением такой идеи является хорошо известные электрикам электромагнитные муфты, с помощью которых можно вращать устройства, отделенные от двигателя какой-нибудь преградой, например, стеной.

___

В середине 80-х годов 19 века пронеслась молва об ученом слоне, который умел не только складывать и вычитать, но даже умножать, делить и извлекать корни. Делалось это следующим образом. Дрессировщик, например, спрашивал слона: “Сколько будет семью восемь?” Перед слоном стояла доска с цифрами. После вопроса слон брал указку и уверенно показывал цифру 56. Точно так же производилось деление и извлечение квадратного корня. Фокус был достаточно прост: под каждой цифрой на доске был спрятан небольшой электромагнит. Когда слону задавался вопрос, в обмотку магнита, расположенного означающей правильный ответ, подавался ток. Железная указка в хоботе слона сама притягивалась к правильной цифре. Ответ получался автоматически. Несмотря на всю простоту этой дрессировки, секрет фокуса долгое время не могли разгадать, и “ученый слон” пользовался громадным успехом.

Источник: Вл. Карцев “Магнит за три тысячелетия”.

___


Самое мощное постоянное поле величиной 35,3 ± 0,3 Тесла было получено в Национальной магнитной лаборатории им. Фрэнсиса Биттера в Массачусетском технологическом институте, США, 26 мая 1988 г. Для его получения использовался гибридный магнит с гольмиевыми полюсами. Под его воздействием усиливалось магнитное поле, создаваемое сердцем и мозгом.

Самое слабое магнитное поле было измерено в экранированном помещении той же лаборатории. Его величина составила 8·10–15 Тесла. Оно использовалось д-ром Дэвидом Коэном для изучения чрезвычайно слабых магнитных полей, создаваемых сердцем и мозгом.


Вспомни тему «Электромагнитные явления» за 8 класс:

Магнитное поле.
Магнитное поле прямого проводника. Магнитные линии.
Магнитное поле катушки с током. Электромагнит.
Постоянные магниты.
Магнитное поле Земли.
Действие магнитного поля на проводник с током. Электродвигатель.

Смотри другие страницы по теме «Всё о магнитах»:

Магнитное поле
Постоянные магниты
Органические магниты
Магнитные жидкости
Электромагниты
Электромагниты Дж. Генри
Телеграф С. Морзе
“Ювелирные” соленоиды
“Шаттл” на электромагнитной тяге
Опыты с магнитными иголками
Опыт: влияние температуры на свойства магнита
Магнитное поле Земли
Можно ли намагнитить шар?
Намагничивание в магнитном поле Земли
Часы и магнетизм
“Поющие” магниты
Размагничивание
Дрейф магнитных полюсов Земли
“Магометов гроб”
Проект магнитного транспорта
Лечение магнитами
Магнитная летательная машина
Сражение марсиан с земножителями
Магнитный вечный двигатель
Магнитные фокусы
Оружие 21 века
Как влияет электросмог на всё живое?
Как работает микроволновка?
Загадки Николы Тесла
О полярных сияниях
Научные игрушки с элементами “антигравитации”
Применение электромагнита
Бури, которые не видит глаз
Может ли бритва самозатачиваться?


class-fizika.narod.ru

определения и понятие линий магнитных индукций

Что такое магнитное поле, какими основными свойствами оно обладает? Каково применение его в научных исследованиях, в быту и на производстве? Об этом будет рассказано в этой статье с применением скорее интуитивного подхода, основанного на общих примерах реального мира.

Линии напряженности электрического поля

Графическое изображение силовых линий

Электрическое поле графически изображается при помощи силовых линий (линий напряженности), которые дают наглядное представление о распределении напряженности в пространстве. Они берут начало с положительного заряда, то есть с источника энергии. Отрицательный заряд является приемником силовых линий (поглотителем энергии). Чем больше мощность заряда, тем больше количество силовых линий исходит из него.

Для информации. Все что касается электрического поля на самом деле довольно трудно себе представить. Принято эти поля изображать мнимыми кривыми, которые обладают следующими свойствами: соответствующее поле имеет направление, касательное к кривой в каждой точке. Плотность этих кривых говорит о том, насколько сильным является поле в данной точке.

Магнитное поле обозначают соответствующими линиями. Их направление обращено в сторону направления стрелки компаса (с южного полюса к северному), если бы такую же стрелку разместили в эту область пространства. Плотность этих линий указывает на силу поля.

Важно! Индуцированная электродвижущая сила не является однородной, имеет тенденцию настраивать токи между точками, где наибольший и наименьший потенциал. Так как индукция магнитного поля является векторной величиной, то требуется найти его ориентированность.

Магнитное поле ведет себя иначе, чем электрическое: у него никогда не может быть источников и поглотителей. Линии магнитной индукции имеют направление, как всякая векторная величина, но они никогда не начинаются и не заканчиваются. Линии магнитного поля представляют собой замкнутые петли.

Для информации. Во Вселенной магнитных зарядов нет. Говоря о монополях в теоретической физике, подразумевают заряды, которые никто никогда не наблюдал. Магнитные поля – это области, где объект проявляет свое влияние, привлекая или отталкивая соседний объект. Линии магнитной индукции – это средство, с помощью которого поля воздействуют на соседние объекты. Магнитные силы основаны на материалах, из которых сделаны объекты. Они не имеют отношения к гравитации, поскольку величина силы тяжести основана на массе объекта.

Линии магнитной индукции

Источники магнитного поля

Итак, магнитное поле не создается зарядами. Что же тогда является его источником? Оно создается электрическими токами. Если ток можно представить вектором с некоторым направлением, то линии магнитной индукции представляют собой петли, вращающиеся вокруг этого тока.

При изменении электрического поля во времени создаются линии магнитной индукции вокруг направления изменения. Благодаря этому эффекту электромагнитное поле может распространяться даже в пустом пространстве без токов и зарядов.

Электромагнитное поле проводника

Любое вещество состоит из атомов, включающих в себя движущиеся заряды. Это значит, что каждому атому присуще своё магнитное поле. Но, как правило, эти поля разнонаправленны, и общего магнитного поля не создаётся. В то время как у материала (железо, никель, кобальт) магнитные поля атомов могут выстраиваться таким образом, что почти все они будут одинаково направлены. Создается одно единое мощное магнитное поле, и  материал намагничивается.

Важно! Намагничивание – это упорядочивание магнитных полей атомов. Нарушить это можно постукиванием или нагреванием материала. Атомы начинают двигаться хаотично, и материал теряет магнитные свойства.

Электромагнитная индукция

При всяком изменении магнитного потока в цепи индуцируется ЭДС. Если цепь замкнута, в ней также возникает ток. ЭДС и ток, создаваемый таким образом, сохраняются до тех пор, пока продолжается изменение потока, связанного с контуром. Это явление называют электромагнитной индукцией.

Экспериментальные наблюдения в исследуемой области позволили ученым вывести два знаменитых закона физики:

  1. Закон Фарадея. Величина индуцированной э.д.с. пропорциональна скорости изменения магнитного потока, связанного с контуром;
  2. Закон Ленца. Направление индуцированной э.д.с. таково, что оно выступает против изменения магнитного потока, который его производит.

Закон Фарадея является основным компонентом электротехники. Генераторы, трансформаторы, станции по выработке и производству электроэнергии – все это основано на этом законе: переменное магнитное поле индуцирует электрическое поле.

Простой способ показать соотношение электрических и магнитных сил называется правилом правой руки. Простое правило правой руки говорит о том, что:

  • линии индукции, полученные посредством токопроводящего провода, будут ориентированы в том же направлении, что и свернутые пальцы левой руки человека;
  • по противопоставленному положению большого пальца определяется направление тока.

Общая сумма магнитного потока Ф равна плотности потока B, умноженной на площадь A, через которую он протекает.

Правило правой руки

Важно! Магнитное поле должно увеличивать или уменьшать интенсивность, перпендикулярную к проводу (так, чтобы линии потока «пересекали» проводник), иначе напряжение не будет индуцировано. Способом создания магнитного поля, изменяемого с интенсивностью, является перемещение магнита рядом с проволокой или катушкой провода.

Магнитное поле проводника

В векторном пространстве каждая точка может быть отождествлена с двумя векторами: электрическим полем E или магнитной индукцией B. Они имеют определённые значения в каждой точке пространства, которые могут быть любыми, даже нулевыми. С помощью векторных линий отображается электромагнитное поле, так его легче и удобнее представить.

Видео

Оцените статью:

elquanta.ru

магнитные силовые линии – это… Что такое магнитные силовые линии?


магнитные силовые линии
magnetic flux, H lines

Большой англо-русский и русско-английский словарь. 2001.

  • магнитные свойства дуги
  • магнитные чернила

Смотреть что такое “магнитные силовые линии” в других словарях:

  • МАГНИТНЫЕ СИЛОВЫЕ ЛИНИИ — воображаемые линии, по направлению к рых действуют магнитные силы в магнитном поле. Представление о характере магнитного поля какого либо магнита можно получить, насыпав на картон, положенный на магнит, железные опилки, к рые при этом… …   Технический железнодорожный словарь

  • МАГНИТНЫЕ СИЛОВЫЕ ЛИНИИ — (линии напряженности) воображаемые линии, которые проводят для изображения силового магнитного поля, при этом они располагаются таким образом, что касательные к ним в каждой точке пространства совпадают по направлению с вектором напряжённости.… …   Большая политехническая энциклопедия

  • магнитные силовые линии — Воображаемые замкнутые кривые линии, направление касательных к которым в каждой точке совпадает с направлением вектора индукции магнитного поля в этих точках. [Система неразрушающего контроля. Виды (методы) и технология неразрушающего контроля.… …   Справочник технического переводчика

  • Силовые линии векторного поля — Эта статья или раздел нуждается в переработке. Пожалуйста, улучшите статью в соответствии с правилами написания статей …   Википедия

  • МАГНИТНЫЕ ПОЛЮСЫ — области на поверхности магнита (намагниченного тела), где (см.) магнитного поля наибольшая. Обычно участок поверхности, из которого выходят магнитные силовые (см.) магнитного поля, называется северным (N) или положительным М. п., а участок, в… …   Большая политехническая энциклопедия

  • МАГНИТНЫЕ ЛОВУШКИ — конфигурации магнитного поля, способные длит. время удерживать заряж. ч цы внутри определ. объёма пр ва. М. л. природного происхождения явл. магн. поле Земли; огромное кол во захваченных и удерживаемых им косм. заряж. ч ц высоких энергий (эл нов… …   Физическая энциклопедия

  • МАГНИТНЫЕ ЛОВУШКИ — конфигурации магн. поля, способные длительное время удерживать заряж. частицы или плазму в ограниченном объёме. Естеств. М. л. является, напр., магн. поле Земли, захватившее плазму солнечного ветра и удерживающее её в виде радиац. лоясов Земли.… …   Физическая энциклопедия

  • МАГНИТНЫЕ ПОЛЮСЫ — (Magnetic poles) 1. Точки земной поверхности, где сходятся все изогоны, а наклонение равно 90° (т. е. стрелка стоит вертикально). 2. Магнитные полюсы в магните точки, из которых как бы выходят силовые линии. Эти точки лежат на некотором… …   Морской словарь

  • Магнитные ловушки —         конфигурации магнитного поля (См. Магнитное поле), способные длительное время удерживать заряженные частицы внутри определённого объёма пространства. М. л. природного происхождения является магнитное поле Земли; огромное число захваченных …   Большая советская энциклопедия

  • МАГНИТЫ И МАГНИТНЫЕ СВОЙСТВА ВЕЩЕСТВА — Простейшие проявления магнетизма известны очень давно и знакомы большинству из нас. Однако объяснить эти, казалось бы, простые явления на основе фундаментальных принципов физики удалось лишь сравнительно недавно. Существуют магниты двух разных… …   Энциклопедия Кольера

  • ГОСТ 16110-82: Трансформаторы силовые. Термины и определения — Терминология ГОСТ 16110 82: Трансформаторы силовые. Термины и определения оригинал документа: 8.2. Аварийный режим трансформатора Режим работы, при котором напряжение или ток обмотки, или части обмотки таковы, что при достаточной… …   Словарь-справочник терминов нормативно-технической документации

dic.academic.ru

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
