Схема музыкального трансформатора Тесла
В этом видео уроке канала youtube «Alpha Mods» будем собирать маленький поющий качер из покупного китайского комплекта, продается в этом китайском магазине.
Схема музыкального качера Тесла
В пакетике есть все необходимые детали. Вторичная катушка, металлический шар для разряда, блок питания. Сборку начнём с маленьких компонентов. Именно с резисторов. 3, что в месте, на 22 килоом. R5, r3 и r2. На плате всё указано, так что просто оставляем и запиваем. Аналогичным образом паяем и другие резисторы. Далее в ход пошли конденсаторы. Припаиваем их тоже. Затем светодиоды, 1 синий, 2 красный. Под конец мосфет и охлаждение. Чтобы легко заменить транзисторы, мастер использовал dip панель. Но с ней транзистор встает чуть выше, отверстия на кулере не совпадают. Дорабатываем. Далее припаиваем выключатель.
Тут мастер нечаянно припаял 2 контакта выключателя между собой. Если вы когда-либо столкнетесь с такой проблемой, необходимо либо сильно дунуть, или купить инструмент. Этот отсос продается в китайском магазине. Стоит он меньше 4 доллара. Нагреваем контакты паяльником, нажимаем кнопку на оловоотсос, контакт обновился. Наконец-то припаиваем первичную катушку и вторичную. Запускаем блок питания.
Из-за маленького потребления тока можно сделать USB качер.
Теперь берем адаптер из комплекта на 12 вольт, 2 ампер. Подключаем схему к нему. Конструктор трансформатора Теслы готов. Но давайте сделаем из него музыкальный качер.
Добавляем пару деталей. И появляется миниджек 3,5. Берём смартфон, качаем приложение генерации импульсов и вот вам модуляция. Точно также можно подключить и музыку. Кто-то скажет: ничего не слышно! Но это играет Стример на качере. Теперь берем шприц, в носик закручиваем саморез и создаем вакуум.
izobreteniya.net
МУЗЫКАЛЬНАЯ КАТУШКА ТЕСЛА
Трансформатор Тесла – это устройство, производящее импульсы высокого напряжения с малым током. Представленный комплект для сборки своими руками позволяет построить устройство, похожего на полноразмерную мощную Теслу по своим функциям. Его нужно питать постоянным напряжением 15-24 В, потребляемый ток зависит от напряжения питания и составляет 0.6-1 A. Схема генерирует высокое напряжение, производящие коронный разряд, кроме того, тут можно управлять интенсивностью разряда с помощью аудио сигнала. Комплект можно найти на Али, используя для поиска фразу
Несмотря на небольшую мощность, следует учесть опасное для жизни и здоровья напряжение, что присутствует в системе! Также обратите внимание на возможность повреждения рядом находящихся электронных устройств и высокий уровень электромагнитных помех, создаваемых при работе генератора!
Собранная электронная катушка Тесла, может служить для развлечений или экспериментов с высоким напряжением.
Монтаж следует начинать с маленьких элементов: резисторы, разъемы, конденсаторы и т. д. Транзисторы следует установить на радиаторы с помощью болтов (перед установкой смазать поверхности контакта термо пастой). Катушка трансформатора уже готова (самому ничего мотать не нужно) и защищена изоляционной лентой. Один конец катушки впаиваем в соответствии с описанием в плату, второй оставим в воздухе – на нём будет разряд-молния. Монтаж проводим в соответствии с описанием на печатной плате.
После сборки и подачи питания, появится разряд. Когда подадим на вход мини-джека звуковой сигнал – разряд будет модулироваться в такт музыки, меняя тональность и как-бы подпевая.
Размещение газоразрядной лампы возле катушки вызовет свечение газа в ней.
Радиаторы транзисторов во время работы нагреваются достаточно сильно, так что очень долго устройство не эксплуатируйте.
В качестве источника звуковых сигналов лучше использовать дешевый MP3-плеер из-за некоторого риска повреждения подключенного устройства высоковольтным электромагнитным полем.
Схема музыкальной теслы
В комплект входит инструкция на китайском языке и простенькая схема, что позволяет собрать Теслу своими руками без покупки устройства, если конечно вы заметите что на ней перепутано в обозначении 3,5 мм входа GND и Rin.
Форум по самодельным Теслам
Обсудить статью МУЗЫКАЛЬНАЯ КАТУШКА ТЕСЛА
radioskot.ru
Музыкальная SSTC | Катушки Тесла и все-все-все
Я писал ранее про способы использования трансформатора Тесла для извлечения музыки и звуков, и две основные разновидности способа модуляции плазменного разряда (для импульсных катушек и для непрерывных соответственно): монофонический частотный и полноспектровый амплитудный.Амплитудный сигнал с плеера, поступающий на вход драйвера, преобразуется в, назовём это так, отклонения реальной частоты драйвера от некоторой частоты X
teslacoil.ru
Катушка Тесла как музыкальный инструмент / Хабр
OneTesla — это небольшая катушка Тесла, подключаемая через порт MIDI и играющая музыку электрическими разрядами. Само устройство, которое в высоту около 25 сантиметров, может выдавать молнии длиной до полуметра. Этот агрегат может устроить неплохое шоу и удивить ваших друзей музыкальной плазмой. Все спецификации устройства открыты и доступны вместе с инструкцией по сборке на сайте проекта.
Как она играет музыку?
Человеческое ухо воспринимает звуковые волны где-то от 20 герц до 20 килогерц, в то время, как устройство резонирует с частотой 230 кГц, что значительно превышает максимальную частоту звука, слышимую человеком. Но можно включать и выключать разряды именно с той частотой, с которой слышен нужный нам звук.
Краткие технические характеристики
| Параметр | Значение |
|---|---|
| Первичная катушка | 6 витков, радиус 88.9мм, 1.6мм провод (14 AWG) |
| Вторичная катушка | 65мм х 254мм, 0.127мм провод (36 AWG), 1800 витков |
| Конденсатор | CDE 940C30S68K, 0.068μF@3000V |
| Тороид | 200мм х 50мм, покрыт фольгой |
| Резонансная частота | ~230 КГц |
| Инвертор | Полумост на базе IGBT транзисторов FGA60N65SMD, 340 вольт |
| Длительность импульса | 50 мкс при 1 КГц, 150 мкс при 50 Гц) |
| Максимальная длина разряда | 58 см |
| МК платы-прерывателя | ATmega328P-PU |
Внешний вид устройства
Немного о принципе работы
- Плата-драйвер подключается к бытовой электрической сети, питает всё устройство. Также, она принимает оптический (чтобы защитить нежную звуковую электронику от высокого напряжения) сигнал от платы-прерывателя.
Внешний вид платы драйвера
- К плате-прерывателю, основанной на микроконтроллере ATmega328P-PU, подключается MIDI-устройство, сигнал от которого преобразуется микроконтроллером в набор импульсов, включающих и выключающих генерацию разрядов. Кстати, прерыватель полифонический (может играть две ноты за раз) и с ручкой, которой регулируется мощность.
Полёт шмеля в исполнении OneTesla
Дополнительная информация
Конечно же, просьба обязательно сообщать обо всех ошибках в посте.
Генератор Тесла или молнии под музыку » TrunoV SergeY СommunitY
Всем привет! У меня была неделя отпуска и я, немного, прервал выпуск статей. По этому, мы начнем неделю с самого интересного: катушка Тесла и преобразование звука молнии под музыку. В моих статьях по синтезу звука вы не раз читали о разных способах звукообразований. Катушку тесла можно спокойно отнести к одному из этих способов, так как звук от молний довольно таки специфичен. Но и сама по себе работа с таким источником звука очень зрелищна и интересна.
Никола Тесла – серб по национальности, родившийся в австрийской империи (ныне Хорватия). Количество изобретений у Теслы очень огромно, так как сам ученный был изобретатель в области электротехники и радиотехники. Но катушка Теслы более на слуху у людей, чем иные его достижения, так как в конструкции она проще, а зрелище от нее захватывает дух. А это большой стимул для изобретателей-любителей в ее продвижении, что и повлияло на ее всеобщую славу.
Это изобретение имеет официальное название «трансфарматор Тесла». Его схема проста:
Источник тока, первичная катушка (которая является первичным резонирующим контуром), вторичная катушка (вторичный резонирующий контур). Особо в детали строения вдаваться не будем, так как это не главная тема нашей статьи.
Людей занимающихся таким устройством в мире очень много. И, конечно, со временем это переросло в творчество. Многие начали экспериментировать со звукообразованием от молний. Так как искра тока создает свой специфический шум, то изменение ее мощности пропорционально звуковому сигналу, так же создаст звуковой сигнал на основе шума искры от трансформатора. Если говорить о новых методах синтеза, то данный эффект отчасти можно отнести старому направлению «реальной музыки» и синтезу.
Ну а если говорить о творчестве в общем, то предлагаю взглянуть такой ролик:
я в твитере я в фейсбуке я в контакте я в ютубе
Поделиться ссылкой:
Понравилось это:
Нравится Загрузка…
Похожее
sergeitrunov.ru
Как научить катушку Тесла петь
Не так давно на «Kickstarter» необходимую сумму для запуска собрал стартап «OneTesla» со своим изобретением под названием tinyTesla. Оно представляет собой набор деталей для создания маленькой катушки Тесла, которая продуцирует электрические разряды и воспроизводит MIDI-треки без колонок. Кроме того, команда проекта предлагает покупателям улучшить свои навыки в пайке по средствам сбора катушки. Продукт позиционируется как хороший способ узнать больше о физике и электронике.
«Вы говорили, мы слушали», — заявляет член команды «OneTesla». В прошлом компания уже имела опыт сбора средств с помощью краудфандинга. Это помогло ей получить обратную связь от пользователей для того, чтобы новый проект стал по-настоящему востребованным и удачным.
Катушка Тесла представляет собой резонансный трансформатор, который продуцирует высокое напряжение на высокой частоте. Данное устройство воспроизводит музыкальные звуки, нагревая воздух и создавая продольные волны, которые воспринимаются на слух в качестве мелодии. Не предусмотрено никакой мембраны, выталкивающей воздух назад и вперед, как в устройстве динамика или традиционного музыкального инструмента. Вы слышите само электричество.
Катушки управляются с помощью волоконно-оптической линии передачи через так называемый блок обработки сигналов прерываний, который преобразует музыку, воспроизводимую на вашем компьютере или музыкальном инструменте, в импульсы света. Прерыватель подключается к компьютеру через USB-порт и может управляться с помощью собственного программного обеспечения или силами других программ, подразумевающих воспроизведением MIDI-файлов. tinyTesla также можно подсоединить к электронному музыкальному инструменту тем же способом.
Вместе с tinyTesla компания анонсировала выход и «старшего брата» новинки под названием oneTeslaTS, в чей функционал помимо вышеуказанных возможностей входит расширенный набор MIDI-функций. Подключить к инструменту его можно с помощью кабеля, после чего он сможет протягивать ноты и осуществлять модуляцию звука.
Свою миссию команда «OneTesla», состоящая из пяти человек, видит в содействии практическому обучению, предоставляя наборы, которые разработаны с учетом простоты сборки и внешней привлекательности. Команда гордится тем, что подготовила подробнейшую документацию при активной поддержке сообщества на форуме. Акцент в своих разработках «OneTesla» делает также на безопасности прототипов. Благодаря особенностям конструкции дуги от катушки можно вытащить с помощью металлического предмета.
В продажу продукт должен поступить к концу года. Ориентировочная цена экземпляра — $150. Для обеспечения своевременной доставки заказанных комплектов «OneTesla» начала сотрудничество с местной компанией «AmTech». Основную опасность стартап видит в возможных задержках по вине поставщиков, поэтому на данный момент он налаживает связь с ними и пытается исключить подобную возможность. Потенциальный риск также скрывается в обеспечении целостности каждого комплекта. В прошлом у компании имелся неприятный опыт обращения к ней клиентов, не нашедших в упаковке всех необходимых предметов. Поэтому сейчас «OneTesla» обратилась к фирме, способной помочь в подготовке продукта к отправке, надеясь избежать рисков.
Источник
kak-eto-sdelano.ru
Музыкальная катушка тесла
Вот такое чудо творение знаменитого «дядьки Коли» Катушка Тесла.Скажу сразу, что по фотографиям и описать сие чудо особо не получится, и нужно будет лицезреть это что бы понять все.
Когда брал на обзор ее почему-то предположил, что это будет DIY но оказалось -нет. Это полностью законченное устройство и готово к эксплуатации.
В коробке было все упаковано очень плотно и надежно, почте не удалось ничего повредить)
В комплекте, блок питания провод для подключения к аудио выходу(это и есть самое интересное) и сама катушка. Вилка Китайская переходника не было. Ну их у меня и так полно.

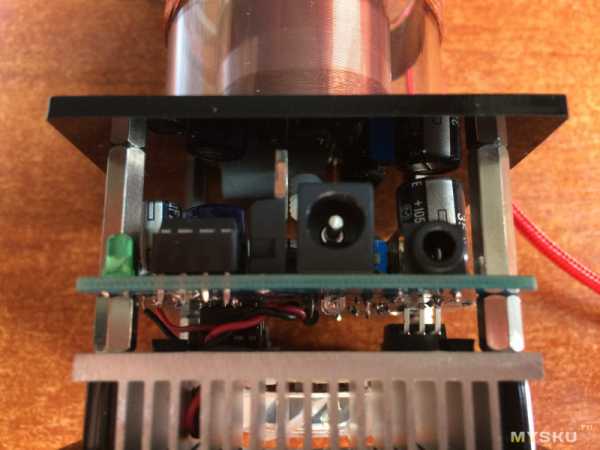

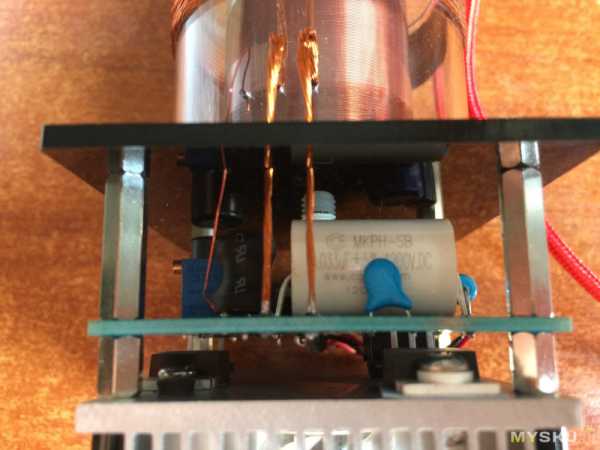

В нижней части расположен радиатор с вентилятором.
Внутри самой катушки есть провод — его нужно вытянуть (что бы он свободно висел в воздухе)
После включения в сеть появляется разряд на кончике этого самого провода и небольшое шипение.
Этот разряд с легкостью поджигает бумагу, картон и плавит пластик.
Током не бьет 🙂 но если касаться пальцем разряда ощущается тепло и на пальце остаются как бы прижженные полосы (с характерным запахом)
Это видно на 1:28 минуте
Подключив во второй разъем аудио кабель и включив музыку, этот разряд меняет свою визуализацию и появляется музыка (звук) и этот звук исходит именно благодаря этому самому разряду
Это хорошо видно на 4:29минуте здесь
Это его основная фишка.
Что бы действительно понять написанное рекомендую просмотреть это видео.
Нужен ли этот девайс каждому в дом — конечно нет, да и цена за игрушку не детская.
Но увидеть это своими глазами — это нечто:)
Вот подрастет ребенок, отнесет в школу на урок физики. (в мое то время таких наглядных пособий не было)
Да, еще чуть не забыл есть у этой катушки еще один прикольный «фокус» если поднести к ней лампу энергосберегайку, причем даже перегоревшую, то она загорается (начинает светиться)
Визуально без мерцаний и конечно не так ярко ка работающая от сети. Но все равно прикольно держать в руках лампочку без проводов и видеть как она светится в твоих руках
Лампочку использовал вот такую
Лампочка в видео начиная с 2:20 минуты
Подведя итог скажу, что как ВАУ эффект она отработала на все 100% качество исполнения так же на высоте, по цене я уже высказал свое мнение.
В описании под видео будет тайм код для вашего удобства.
Видео
Всем отличного настроения!!!
