Лабораторная работа № 4. Наблюдение действия магнитного поля на ток

Оборудование: штатив с муфтой и лапкой, источник питания, проволочный моток, дугообразный магнит, ключ, соединительные провода.

Указания к выполнению работы

1. Соберите установку, показанную на рисунке 144, б. Поднеся к проволочному мотку магнит, замкните цепь. Обратите внимание на характер магнитного взаимодействия мотка и магнита.

2. Поднесите к мотку магнит другим полюсом. Как изменился характер взаимодействия мотка и магнита?

3. Повторите опыты, расположив магнит с другой стороны мотка.

4. Расположите проволочный моток между полюсами магнита так, как это показано на рисунке 144, а. Замкнув цепь, наблюдайте явление. Сделайте выводы.

В работе № 4 мы рассмотрим взаимодействие соленоида с магнитом. Как известно, в соленоиде под током возникает магнитное поле, которое будет взаимодействовать с постоянным магнитом. Мы проведем серию из четырех опытов с различным расположением катушки и магнита. Следует ожидать, что их взаимодействие также будет различным (притягивание или отталкивание).

Примерный ход выполнения работы:

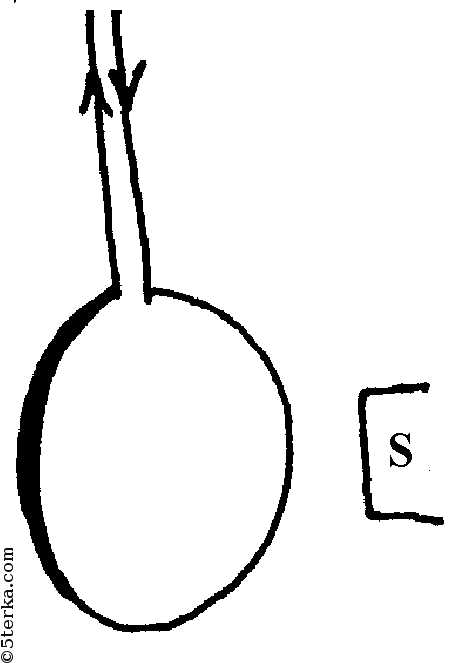

Мы наблюдаем следующие явления, которые удобно представить в виде рисунков:

а)

отталкиваются

б)

притягиваются

в)

притягиваются

г)

отталкиваются

5terka.com

«Наблюдение действия магнитного поля на ток»

Лабораторная работа

Тема: «Наблюдение действия магнитного поля на ток»

Цель работы: Экспериментально выяснить зависимость силы тока, от величины магнитной индукции.

Оборудование: проволочный моток, штатив, источник постоянного тока, сопротивление (резистор), соединительные провода, дугообразный магнит, амперметр, ключ.

Проведение эксперимента и обработка результатов:

  1. Подвесьте проволочный моток к штативу, подсоедините его к источнику тока последовательно с сопротивлением, амперметром, ключом. Зарисуйте рис.2

  2. Замыкая цепь, поднесите магнит к витку северным полюсом. Пронаблюдайте движение мотка.

Обратите внимание на направление тока (условно принято за направление тока движение зарядов от «+» к «-»).

  1. Зарисуйте (рис.3), указав направление движение мотка:

Укажите движение мотка относительно магнита.

Измените направление магнитного поля, т.е. внесите магнит южным полюсом. Зарисуйте (рис.3) и укажите движение мотка.

  1. Измените направление тока в витке, магнит внесите северным полюсом. Пронаблюдайте движение витка и зарисуйте (рис.3). Укажите направление движения витка

  2. Магнит внесите южным полюсом при том же направлении тока. Укажите направление движения витка. Зарисуйте ( рис.3)

  3. Запишите правило правой руки для соленоида (катушки с большим числом витков): если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида. (большой палец покажет, где северный полюс магнитного поля, созданного током в соленоиде)

  4. Магнитное поле тока взаимодействует с магнитным полем магнита по закону: разноименные магнитные полюсы притягиваются, одноименные – отталкиваются.
