Напряжение сопротивление сила тока – Постоянный электрический ток. Сила тока. Напряжение. Электрическое сопротивление. Закон Ома для участка электрической цепи

Содержание

Ток, напряжение, сопротивление — основные понятия


1. ТОК


При наличии внешней силы движение электронов направлено от отрицательно заряженных атомов к положительно заряженным. Этот поток электронов называется током (I). Ток измеряется суммой зарядов всех электронов, прошедших через заданную точку.

Электрон имеет очень маленький заряд, такой, что заряд Q 280 000 000 000 000 000 электронов, собранных вместе, называется кулоном (Кл). Когда заряд в один кулон проходит через заданную точку за одну секунду, это означает, что по проводнику течет ток в один ампер (А). Единица силы тока названа в честь французского физика Андре Мари Ампера (1775-1836). Сила тока измеряется в амперах.


2. НАПРЯЖЕНИЕ


Если имеет место избыток электронов (отрицательный заряд) на одном конце проводника и дефицит электронов (положительный заряд) на другом конце проводника, то по проводнику течет ток. Ток будет течь до тех пор, пока эти условия выполняются. Источник, который создает избыток электронов на одном конце проводника и дефицит электронов на другом конце, характеризуется потенциалом. Потенциал; это способность источника выполнять электрическую работу.



Реальная работа, производимая в цепи, является результатом наличия разности потенциалов на двух концах проводника. Именно эта разность потенциалов заставляет электроны двигаться или течь в цепи. Разность потенциалов связана с электродвижущей силой (э.д.с.) или напряжением. Напряжение; это сила, которая перемещает электроны в цепи. Напряжение можно представить как давление или насос, перемещающий электроны.


Символ Е используется в электронике для обозначения напряжения. Единицей измерения напряжения является вольт (В), названный в честь графа Алессандро Вольта (1745-1827), изобретателя первого элемента, вырабатывающего электричество. Один вольт; это потенциал, приложенный к проводнику сопротивлением в один ом, для получения тока в один ампер.


3. СОПРОТИВЛЕНИЕ


Когда свободные электроны перемещаются по цепи, они встречают на своем пути атомы, которые не очень охотно уступают им дорогу. Это противодействие потоку электронов (току) называется сопротивлением (R).


Каждый материал обладает некоторым сопротивлением или противодействием току. Степень сопротивления материала зависит от его размера, формы и температуры.


Материалы с низким сопротивлением называются проводниками. Проводники содержат много свободных электронов и оказывают малое сопротивление току. Как упоминалось раньше, серебро, медь, золото и алюминий являются примерами хороших проводников.


Материалы с высоким сопротивлением называются изоляторами. Изоляторы, содержат немного свободных электронов и оказывают высокое сопротивление току. Как упоминалось ранее, стекло, резина и пластмасса являются примерами хороших изоляторов.


Сопротивление измеряется в омах (Ом), эта единица названа в честь немецкого физика Георга Симона Ома (1787- 1854). Один ом; это такое сопротивление, которое позволяет течь току в один ампер при приложенном напряжении в один вольт. Символом, обозначающим ом, является греческая буква омега.




el-guide.ru

Электрическое сопротивление источника силы тока формула в Омах

Каждый человек знает, что по проводам течет электрический ток, за счет чего горит свет или работает прибор, потребляющий электрическую энергию. Это настолько прочно вошло в обычную жизнь, что никто не задумывается о физической составляющей данного явления. Человек, чья профессиональная деятельность не связана с физикой, слышал про электрическое сопротивление, силу тока или мощность последний раз в разрезе школьного курса физики.

Физика очень сложная наука, которая базируется не только на формулах и вычислениях, но в большей степени на понятиях. Особенно ярко это проявляется в разделе «электричество», которое само по себе не является материальной субстанцией, его не возможно «пощупать» или увидеть, но при этом оно занимает важную нишу в человеческой жизни.

Что есть сила сопротивления? Что такое электрическая цепь? Почему ток обладает силой? Для человека, который давно окончил школу, вопросов больше, чем ответов и немногие обладают хотя бы общим представлением, что на самом деле происходит под изоляцией электрического провода.

Какие процессы протекают в проводниках при прохождении через них тока?

Если некое тело, обладающее способностью проводить электрический ток, поместить таким образом, что с одной стороны будет находиться положительный полюс, а с другой отрицательный, то по нему начинает проходить электрический ток. Ток представляет собой в очень упрощенном виде движение отрицательных электронов, имеющее направленность. При этом частицы, имеющие отрицательный заряд, притягиваются к положительному полюсу. Именно за счет этого принято различать полярность электрической цепи, что легко заметить при подключении элементов питания, которые устанавливаются с учетом плюса и минуса.

При движении электроны встречают на своем пути атомы вещества, которым передается часть энергии в результате столкновения, что приводит к нагреву тела, пропускающее ток. При этом при столкновении происходит подтормаживание электронов. Появляющееся электрическое поле имеет способность заново ускорять замедленные электроны, которые снова начинают свое движение к положительному полюсу. Весь этот процесс будет бесконечным, пока тело подключено к источнику электрического поля. Именно движущиеся электроны испытывают на себе сопротивление поля, при этом существует прямая связь между количеством препятствий на пути заряженных частиц и значением данной величины. Сопротивление тока в цепи увеличивается при увеличении количества столкновении электронов.

Сопротивление цепи — что это?

Существует два вида определения сопротивления. Первое базируется на законе Ома. Согласно данному определению сопротивление цепи есть численная величина, определяемая как результат деления значения напряжения, создаваемого в проводнике на силу тока, который протекает через него. Формула сопротивления в данном случае будет иметь вид:

R=U:I, где

R — сопротивление;
U — напряжение;
I — сила тока.

Второе определение формулы сопротивления базируется на физических особенностях токопроводящего материала. Сопротивление источника есть также числовая величина, указывающая на способность тела превращать электрическую энергию в тепловую. Формула сопротивления в Омах для второго случая выглядит следующим образом:

R=(p*l)/S, где

R — сопротивление;
p — удельное сопротивление;
l — длина проводника;
S — площадь сечения.

При этом оба определения являются правильными и имеют право быть, но преимущественно в школьном курсе изучают лишь первый постулат. Единицы, определяющие сопротивление — Ом, названы так по имени ученого, который открыл сам факт существования данного явления и описал его природу.

Закон Ома или что есть сила в Омах

Одним очень важным открытием для понимания физической сущности электричества является открытый Омом закон, который выводит зависимость силы тока от напряжения. В основе закона лежит простой эксперимент. Представим, что существует простейшая цепь, которая состоит из обычной лампочки и амперметра. При добавлении в цепь большого гальванического элемента можно наблюдать, что нить накаливания лампы не нагревается и в сети практически отсутствует ток. Но если имеющийся гальванический элемент заменить свежим аккумулятором или элементом питания, то лампочка моментально загорается и ток в сети увеличивается. Замерив ток на обоих концах сети можно заметить, что при включении в сеть элемента питания напряжение значительно возрастает.

Закон Ома для участка цепи

Из проведенного опыта вытекает сформулированный Омом закон, который гласит, что сила тока в проводящем электрический ток теле увеличивается при увеличении напряжения, подаваемого к концам цепи или проводника. При этом сила тока находится в прямо пропорциональной зависимости от напряжения и обратно пропорциональной связи с сопротивлением. Закон Ома — это зависимая связь, в которой принимают участие сила тока, сопротивление и напряжение.

Виды сопротивлений

Физика выделяет несколько видов электрического сопротивления:

  1. Удельное. Под удельным сопротивлением понимается способность металла или иного тела противостоять прохождению электрического тела. Высокая величина удельного сопротивления будет означать, что данный материал является плохим проводником;
  2. Сопротивление провода. В данном случае формула сопротивления в Омах будет включать в себя диаметр сечения провода, удельное сопротивление конкретного металла и длину провода;
  3. Поверхностное сопротивление. Этот вид применяется для расчета удельного сопротивления тонких материалов, в частности пленок. В случае поверхностного сопротивления диаметр сечения в формуле представлен в виде габаритных размеров (толщина, длина, ширина).

Электрическое сопротивление является важным понятием, сделавшее возможным создание резистора, главная задача которого является осуществление контроля и ограничения действия электрического тока. Применение резисторов сводится к препятствованию возрастанию напряжения, поскольку эта деталь способна рассеивать тепло. Также резистор, который является неотъемлемой частью любой современной платы и схемы, применяется для разделения напряжения, понижая данную характеристику.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

madenergy.ru

Экзамен по физике за 8 класс. Сила тока, напряжение, сопротивление. « Учи физику!

13. Сила тока, напряжение, сопротивление

Электрический ток в металлах

Металлы в твёрдом состоянии, как известно, имеют кристаллическое строение. Частицы в кристаллах расположены в определённом порядке, образуя пространственную решётку.

В узлах кристаллической решётки металла находятся положительные ионы, а в пространстве между ними движутся свободные электроны, т.е. несвязанные с ядрами своих атомов.

Отрицательный заряд всех свободных электронов по абсолютному значению равен положительному заряду всех ионов решётки. Движутся электроны беспорядочно, но, если создать электрическое поле, то они будут двигаться под действием электрических сил и образуется электрический ток.

Итак, электрический ток в металлах представляет собой упорядоченное движение свободных электронов.

Скорость движения самих электронов в проводнике под действием электрического поля около 10 см/с, а его скорость распространения составляет почти скорость света 300000 км/с.

Сила тока

Сила тока – физическая величина, характеризующая интенсивность движения зарядов в проводнике и равная отношению заряда, прошедшего через поперечное сечение проводника в единицу времени.

I=q/t, где t – время, а q – заряд.

Единица обозначения – ампер.

1 ампер – физическая величина, при которой на каждый метр двух бесконечных проводников, находящихся в вакууме на расстоянии 1 метр друг от друга, действует сила 2*10^-7 Н.

q=It

[q]=1 ампер*1 сек. = 1 кулон.

Ток в 0,1 А – смертелен.

Амперметр

Амперметр – прибор, измеряющий силу тока. Он имеет проградуированную шкалу в амперах. На шкале амперметра обычно ставят букву А.

При включении амперметра в цепь следует соблюдать некоторые правила:

— соблюдение полярности;

— включение в цепь последовательно с тем потребителем, силу тока через который мы измеряем.

Электрическое напряжение

Напряжение – физическая величина, которая характеризует работа поля по перемещению заряда от одной точки до другой и равная отношению работы поля по перемещения заряда к величине этого заряда.

U=A/q, где А – работа, а q – заряд.

Единица измерения – вольт.

[U]=1 В.

Вольтметр.

Вольтметр – прибор, служащий для измерения напряжения. На шкале ставят букву V.

При включении вольтметра в цепь следует соблюдать некоторые правила:

— соблюдение полярности;

— включение в цепь параллельно с тем участком цепи, напряжение на котором мы измеряем.

Электрическое сопротивление

Проведем опыт с измерением силы тока и напряжения на участке цепи, мы можем сказать, что сила тока в проводнике пропорциональна напряжению на концах этого проводника.

Но если провести опыт, где взять два рода проводников, то увидим, что напряжение остаётся постоянным, а сила тока изменяется. Значит, сила тока зависит не только от напряжения, не и от свойств проводника. Эту зависимость можно объяснить тем, что разные проводники обладают разным электрическим сопротивлением.

Обозначается буквой R.

За единицу сопротивления приняли 1 Ом.

1 Ом – сопротивление такого проводника, в котором напряжение на концах 1 вольт, а сила тока 1 ампер.

1 Ом = 1 В/1 А

Существуют и другие единицы сопротивления:

1 мОм=0,001 Ом

1 кОм=1000 Ом

1 МОм=1000000 Ом

uchifiziku.ru

1. Какая связь существует между напряжением, током и сопротивлением? | 2. Закон Ома | Часть1

1. Какая связь существует между напряжением, током и сопротивлением?


Какая связь существует между напряжением, током и сопротивлением?


Электрическая цепь считается сформированной тогда, когда создан такой проводящий путь, который позволяет свободным электронам непрерывно перемещаться. Это непрерывное движение свободных электронов по проводникам цепи называется током. Иногда его, по аналогии с потоком воды через трубу, называют «потоком».


Сила побуждающая электроны «течь» по цепи называется напряжением. Напряжение — это определённая мера потенциальной энергии, которая всегда взаимосвязана с двумя точками цепи. Когда мы говорим что в схеме присутствует определенная величина напряжения, мы имеем в виду величину потенциальной энергии, необходимой для перемещения электронов из одной точки цепи в другую. Без привязки к двум конкретным точкам цепи термин «напряжение» не имеет смысла.


При движении свободных электронов через проводники, определенное воздействие на них оказывает сила трения, которая препятствует движению. Это противодействие движению называется сопротивлением. Величина тока в цепи зависит от величины напряжения, заставляющего электроны двигаться, а так же от величины сопротивления, тормозящего поток электронов. Так же как и напряжение, сопротивление взаимосвязано с двумя точками цепи.


Чтобы конкретизировать понятия величины тока, напряжения и сопротивления, мы должны присвоить им единицы измерения, точно также, как единицы измерения присвоены массе, температуре, объему, длине и другим видам физических величин. Например, для массы мы используем единицу измерения «килограмм» или «грамм», для температуры — градус Фаренгейта или градус Цельсия. Стандартные единицы измерения силы тока, напряжения и сопротивления приведены в таблице:


«Обозначение» каждой величины — это буква латинского алфавита, которая используется для представления величины в алгебраическом уравнении. Использование латинских букв в физических и технических дисциплинах признано на международном уровне. «Аббревиатура» представляет собой первую букву единицы измерения на русском и английском языках. Исключение составляет аббревиатура слова Ом, которую в английской версии представляет буква греческого алфавита.


Каждая единица измерения названа в честь известного экспериментатора в области электроники: Ампер — в честь француза Ампера Андре Мари, Вольт — в честь итальянца Алессандро Вольта, Ом — в честь немца Ома Георга Симона.


Обозначение каждой величины имеет определенный смысл. Буква «R» (resistance) для сопротивления говорит сама за себя. Напряжение в нашей стране обозначается буквой «U», а за границей оно обозначается буквой «V» (voltage), что тоже говори само за себя. Что касается буквы «I» для обозначения силы тока, и буквы «E» — для второго обозначения напряжения, то они немного не вписываются в это правило. «I», как многие полагают, означает  «Intensity» (Интенсивность (потока электронов)), а «E» — «Electromotive force» (Электродвижущую силу). Обозначения «E» и «U» по большей части являются взаимозаменяемыми, однако, некоторые радиолюбители резервируют букву «E» для обозначения напряжения источника питания (батареи, генератора и др.), а буквой «U» обозначают напряжение чего-нибудь еще.


Все эти обозначения используют заглавные буквы, кроме случаев, когда величина (особенно напряжения или тока) описывается в пределах короткого промежутка времени (так называемое «мгновенное» значение). Например, стабильное на протяжении длительного периода времени напряжение батареи обозначается заглавной буквой «E», а пиковое напряжение в момент удара молнии в линию электропередач скорее всего  будет обозначено строчной буквой «e» (или «u»). Это же правило применяется и к силе тока, где строчная буква «i» обозначает силу тока в определенный момент времени. Большинство измерений постоянного тока (DC) обозначается заглавными буквами, потому что он стабилен с течением времени.


Одной из основополагающих, но редко используемых единиц измерения в электронике является кулон. Кулон это мера электрического заряда, он пропорционален количеству свободных электронов. Один кулон равен 6,250,000,000,000,000,000 электронов. Величина электрического заряда обозначается буквой «Q», а аббревиатура кулона — буква «C» (coulomb). 1 Амер (единица измерения потока электронов) равен 1 Кулону электронов, проходящих через определенную точку цепи за 1 секунду времени. Иными словами, электрический ток — это скорость движения электрического заряда через проводник.


Как было сказано выше, напряжение — это количество потенциальной энергии на единицу электрического заряда, необходимой для перемещения электронов из одной точки цепи  в другую. Поэтому, прежде чем мы сможем точно определить что из себя представляет «Вольт», мы должны понять, как измерить величину называемую «потенциальной энергией». Общей единицей измерения для любой энергии является джоуль. Джоуль равен работе, совершаемой при перемещении точки приложения силы, равной одному ньютону, на расстояние одного метра в направлении действия силы. Исходя из вышеприведенного определения напряжения, 1 Вольт равен 1 Джоулю электрической потенциальной энергии на (деленному на) 1 Кулон заряда. Таким образом, 9-вольтовая батарея затрачивает 9 джоулей энергии на перемещение каждого кулона электронов через цепь.


Рассмотренные обозначения и единицы измерения электрических величин очень важно знать, так как мы, с настоящего момента, начинаем исследовать соотношения между ними в электрических цепях. Первым, и возможно самым важным соотношением между током, напряжением и сопротивлением является закон Ома, открытый и опубликованный Георгом Симоном Омом в 1827 году. Основным открытием Ома было то, что сила тока в проводнике прямопропорциональна напряжению, приложенному к его концам. Ом выразил своё открытие в виде простого уравнения, описывающего взаимосвязь тока, напряжения и сопротивления:



В этом алгебраическом выражении сила тока (I) прямопропорциональна напряжению (U) и обратно пропорциональна сопротивлению (R). Используя формулу закона Ома и методы алгебры, можно вычислить напряжение и сопротивление:



Давайте посмотрим, как эти уравнения работают при анализе простых электрических схем:



В приведенной выше схеме есть только один источник напряжения (батарея слева) и одно сопротивление току (лампа справа). Это делает ее очень простой в применении закона Ома. Если нам известны значения любых двух из трех величин (силы тока, напряжения и сопротивления) в этой схеме, то используя закон Ома, мы можем вычислить третью.


В первом примере мы вычислим силу тока (I) при заданных значениях напряжения (U) и сопротивления (R):



Чему равна сила тока (I) в этой схеме?


Во втором примере мы вычислим сопротивление (R) при заданных значениях напряжения (U) и силы тока (I):



Чему равно сопротивление (R) лампы?


В последнем примере мы вычислим величину поставляемого батареей напряжения (U) при заданных значениях силы тока (I) и сопротивления (R):



Чему равно поставляемое батареей напряжение (U)?


Закон Ома очень простой и полезный инструмент для анализа электрических цепей. Он так часто используется при обучении электронике, что намертво врезается в память серьезных студентов. Для тех-же, кто не дружит с алгеброй, существует небольшая уловка для запоминания этого закона. Единственное что нужно сделать, это заключить буквы U, I  и R  в треугольник следующим образом:


Если вам известны значения U и I, и нужно вычислить R, то просто зачеркните эту букву в треугольнике, и вы увидите что нужно сделать:


Аналогичным образом можно вычислить значения I и U:


Краткий обзор:


  • Напряжение измеряется в вольтах, и обозначается буквами «E» или «U».


  • Сила тока измеряется в амперах, и обозначается буквой «I».


  • Сопротивление измеряется в омах, и обозначается буквой «R».


  • Закон Ома: I = E/R ; U = IR ; R = E/I.

www.radiomexanik.spb.ru

Закон Ома — физика процесса на примере движения воды. Формулы зависимости сопротивления, напряжения, силы тока и мощности


Существует всего 2 базовых формулы которые помогут вам понять взаимосвязь между силой тока(Амер), напряжением(Вольт), сопротивлением (Ом) и мощностью (Ватт).

Зная хотя бы два из перечисленных параметра вы всегда можете рассчитать два других.




ЗАКОН ОМА







Базовая формула

P=I*E

E=I*R



Расчет напряжения

E=P/I

E=I*R

E=SQR(P*R)

Расчет силы тока

I=P/E

I=E/R

I=SQR(P/R)

Расчет мощности

P=I*E

P=E 2 /R

P=I 2 *R

Расчет сопротивления

R=E 2 /P

R=E/I

R=P/I 2

P — Мощность (Ватт)
E — Напряжение (Вольт)
I — Сила тока (Ампер)
R — Электрическое сопротивление (Ом)
SQR — квадратный корень






Для справки:


Мы используем переменную E для обозначения напряжения, иногда вы можете встретить  обозначение V для напряжения. Не дайте себя запутать названиям переменных.


Изменение сопротивления:


На следующей схеме вы видите разность сопротивлений между системами изображенными на правой и левой стороне рисунка. Сопротивление давлению воды в кране противодействует задвижка, в зависимости от степени открытия задвижки изменяется сопротивление.


Сопротивление в проводнике изображено в виде сужения проводника, чем более узкий проводник тем больше он противодействует прохождению тока.


Вы можете заметить что на правой и на левой стороне схемы напряжение и давление воды одинаково.


Вам необходимо обратить внимание на самый важный факт.


В зависимости от сопротивления  увеличивается и уменьшается сила тока.


Слева при полностью открытой задвижке мы видим самый большой поток воды. И при самом низком сопротивлении, видим самый большой поток электронов (Ампераж) в проводнике.


Справа задвижка закрыта намного больше и поток воды тоже стал намного больше.


ужение проводника тоже уменьшилось вдвое, я значит вдвое увеличилось сопротивление протеканию тока. Как мы видим через проводник из за выского сопротивления протекает в два раза меньше электронов.




Для справки


Обратите внимание что сужение проводника изображенное на схеме используется только для примера сопротивления протеканию тока. В реальных условиях сужения проводника не сильно влияет на протекающий ток. Значительно большее сопротивление могут оказывать полупроводники и диэлектрики.


Сужающийся проводник на схеме изображен лишь для примера, для понимания сути происходящего процесса.

Формула закона Ома — зависимость сопротивления и силы тока


I = E/R

Как вы видите из формулы, сила тока обратнапропорциональна сопротивлению цепи.


Больше сопротивление = Меньше ток




* при условии что напряжение постоянно.




Изменение напряжения.


На изображенной схеме во всех системах сопротивление имеет одинаковую величину.

В этот раз на картинке изменяется сопротивление/давление.


Вы можете увидеть что при увеличении напряжения приводит к увеличению протекающего тока даже при постоянном сопротивлении.

Формула закона Ома — зависимость напряжения и силы тока


I = E/R

Обратите внимание что сила тока протекающего в проводнике прямопропорциональна напряжению.

Больше напряжение = Больше сила тока





* при условии что сопротивление постоянно.




Математический рассчет




Рассмотрим пример.

У нас есть аккумуляторная батарея с напряжением питания 12 Вольт. К ней напрямую подключен резистор (сопротивление) 10 Ом. Для того что бы рассчитать какая мощность приложена к нашему резистору, можно воспользоваться формулой.

P = E2/R

P = 122/10

P = 144/10.
P = 14.4 watts

Мощность рассеиваемая на резисторе состовляет 14,4 Ватта.

Если вы хотите определить величину тока протекающего через проводник, мы используем другую формулу

I = E/R

I = 12/10
I = 1.2 amps

Сила тока протекающего через цепь составляет 1,2 Ампера

—————-

Калькуляторы зависимости напряжения, силы тока и сопротивления.




1. Калькулятор рассеиваемой мощности  и протекающей силы тока в зависимости от сопротивления и приложенного напряжения.







Демо закона Ома в реальном времени.

Для справки

В данном примере вы можете увеличивать напряжение и сопротивление цепи. Данные изменения в реальном времени будут изменять силу тока протекающего в цепи и мощность рассеиваемую на сопротивлении.

Если рассматривать аудио системы — вы должны помнить что усилитель выдает определенное напряжение на определенную нагрузку (сопротивление). Соотношение двух этих величин определяет мощность.

Усилитель может выдать ограниченную величину напряжения в зависимости от внутреннего блока питания и источника тока. Так же точно ограничена и мощность которую может подать усилитель на определенную нагрузку (к примеру 4 Ома).

Для того что бы получить больше мощности, вы можете подключить к усилителю нагрузку с меньшим сопротивлением (к примеру 2 Ома). Учтите что при использовании нагрузки с меньшим сопротивлением — скажем в два раза (было 4 Ома, стало 2 Ома) — мощность тоже возрастет в два раза.(при условии что данную мощность может обеспечить внутренний блок питания и источник тока).

Если мы возьмем для примера моно усилитель мощностью 100 Ватт на нагрузку 4 Ома, зная что он может выдать напряжение не более 20 Вольт на нагрузку.

Если вы поставите на нашем калькуляторе бегунки

Напряжение 20 Вольт

Сопротивление 4 Ома

Вы получите

Мощность 100 Ватт



Если вы сдвинете бегунок сопротивления на величину 2 Ома, вы увидите как мощность удвоится и составит 200 Ватт.

В общем примере источником тока является аккумуляторная батарея (а не усилитель звука) но зависимости силы тока, напряжения, сопротивления и сопротивления одинаковы во всех цепях.






www.insidecarelectronics.com

Что такое сила тока и напряжение

Что такое напряжение, и сила тока?

Сегодня речь пойдет о самых базовых понятиях силы тока, напряжения, без общего понимания которых невозможно построение любого электротехнического устройства.

Итак, что же такое напряжение?

Попросту говоря напряжение — разница потенциала между двумя точками электрической цепи, измеряется в Вольтах. Стоит заметить что, напряжение всегда измеряется между двумя точками! То есть, когда говорят что напряжение на ножке контроллера 3 Вольта, подразумевается что разница потенциалов между ножкой контроллера и землей те самые 3 Вольта.

Земля(Масса, Ноль) — это точка электрической схемы с потенциалом 0 Вольт. Однако стоит заметить, что напряжение не всегда измеряется относительно земли. Например, замерив напряжение между двумя выводами контроллера, мы получим разницу электрических потенциалов данных точек схемы. То есть если на одной ножке 3 Вольта(То есть данная точка обладает потенциалом 3 Вольта относительно земли), а на второй 5Вольт(Опять же потенциал относительно земли), мы получим значение напряжения равное 2 вольтам, что равняется разнице потенциалов между точками 5 и 3 Вольта.

Из понятия напряжение вытекает следующее понятие — электрический ток. Из курса общей физики мы помним, что электрический ток есть направленное движение заряженных частиц по проводнику, измеряется в Амперах. Заряженные частицы движутся благодаря разнице потенциалов между точками. Принято считать, что ток происходит из точки с большим зарядом, в точку, обладающую меньшим зарядом. То есть, именно напряжение (разность потенциалов) создает условия протекания тока. При отсутствии напряжения — невозможен ток, то есть между точками с равным потенциалом ток отсутствует.

На своем пути, ток встречает препятствие в виде сопротивления, что препятствует его протеканию. Сопротивление измеряется в Омах. Подробнее о нем мы поговорим в следующем уроке. Однако, между током, напряжением и сопротивлением уже давно выведена следующая зависимость:

Где I — Сила тока в Амперах,U — Напряжение в Вольтах,R — Сопротивление в Омах.

Данное соотношение называется законом Ома. Так же справедливы следующие выводы из закона Ома:

Если у Вас ещё остались вопросы, задавайте их в комментариях. Лишь благодаря Вашим вопросам Мы сможем улучшить материал представленный на данном сайте!

На этом всё, в следующем уроке поговорим о сопротивлении.

Любое копирование, воспроизведение, цитирование материала, или его частей разрешено только с письменного согласия администрации MKPROG.RU. Незаконное копирование, цитирование, воспроизведение преследуется по закону!

mkprog.ru

Постоянный электрический ток. Сила тока. Напряжение. Электрическое сопротивление. Закон Ома для участка электрической цепи

1. Электрическим током называют упорядоченное движение заряженных частиц.

Для того чтобы в проводнике существовал электрический ток, необходимы два условия: наличие свободных заряженных частиц и электрического поля, которое создаёт их направленное движение.

При существовании тока в разных средах: в металлах, жидкостях, газах — электрический заряд переносится разными частицами. В металлах этими частицами являются электроны, в жидкостях заряд переносится ионами, в газах — электронами, положительными и отрицательными ионами.

Дистиллированная вода не проводит электрический ток, поскольку она не содержит свободных зарядов. Если в воду добавить поваренную соль или медный купорос, то в ней появятся свободные заряды, и она станет проводником электрического тока. В растворе поваренной соли в воде происходит электролитическая диссоциация — процесс разложения молекулы поваренной соли на положительный ион натрия и отрицательный ион хлора. Если в сосуд с раствором поваренной соли поместить две металлические пластины, соединённые с источником тока (рис. 79), то положительный ион натрия в электрическом поле будет двигаться к пластине, соединенной с отрицательным полюсом источника тока, называемым катодом, а отрицательный ион хлора — с положительным полюсом источника тока, называемым анодом.

Газы в обычных условиях тоже не проводят электрический ток, так как в них нет свободных зарядов. Однако если в воздушный промежуток между двумя металлическими пластинами, соединёнными с источником тока, внести зажжённую спичку или спиртовку, то газ станет проводником и гальванометр зафиксирует протекание тока но цепи. При внесении пламени в воздушный промежуток между пластинами происходит ионизация газа (рис. 80). При этом от атома «отрываются» электроны и образуется положительный ион. Во время движения электрон может присоединиться к нейтральному атому и образовать отрицательный ион. Положительные ионы движутся к отрицательному электроду, а отрицательные ионы и электроны — к положительному электроду.

2. Направленное движение зарядов обеспечивается электрическим полем. Электрическое поле в проводниках создаётся и поддерживается источником тока. В источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц. Эти частицы накапливаются на полюсах источника тока. Один полюс источника заряжается положительно, другой — отрицательно. Между полюсами источника образуется электрическое поле, под действием которого заряженные частицы начинают двигаться упорядоченно.

В источнике тока совершается работа при разделении заряженных частиц. При этом различные виды энергии превращаются в электрическую энергию. В электрофорной машине в электрическую энергию превращается механическая энергия, в гальваническом элементе — химическая.

3. Электрический ток, проходя по цепи, производит различные действия. Тепловое действие электрического тока заключается в том, что при его прохождении по проводнику в нём выделяется некоторое количество теплоты. Пример применения теплового действия тока — электронагревательные элементы чайников, электроплит, утюгов и пр. В ряде случаев температура проводника нагревается настолько сильно, что можно наблюдать его свечение. Это происходит в электрических лампочках накаливания.

Магнитное действие электрического тока проявляется в том, что вокруг проводника с током возникает магнитное поле, которое, действуя на магнитную стрелку, расположенную рядом с проводником, заставляет её поворачиваться (рис. 81).

Благодаря магнитному действию тока можно превратить железный гвоздь в электромагнит, намотав на него провод, соединённый с источником тока. При пропускании по проводу электрического тока гвоздь будет притягивать железные предметы.

Химическое действие электрического тока проявляется в том, что при его прохождении в жидкости на электроде выделяется вещество. Если в стакан с раствором медного купороса поместить угольные электроды и присоединить их к источнику тока, то, вынув через некоторое время эти электроды из раствора, можно обнаружить на электроде, присоединённом к отрицательному полюсу источника (на катоде), слой чистой меди.

Это происходит потому, что между электродами существует электрическое поле, в котором ионы (положительно заряженные ионы меди и отрицательно заряженные ионы кислотного остатка) движутся к соответствующим электродам. Достигнув отрицательного электрода, ионы меди получают недостающие электроны, при этом восстанавливается чистая медь.

4. Характеристикой тока в цепи служит величина, называемая силой тока ​\( (I) \)​. Силой тока называют физическую величину, равную отношению заряда ​\( q \)​, проходящего через поперечное сечение проводника за промежуток времени ​\( t \)​, к этому промежутку времени: ​\( I=q/t \)​.

Определение единицы силы тока основано на магнитном действии тока, в частности на взаимодействии параллельных проводников, по которым идёт электрический ток. Такие проводники притягиваются, если ток по ним идёт в одном направлении, и отталкиваются, если направление тока в них противоположное.

За единицу силы тока принимают такую силу тока, при которой отрезки параллельных проводников длиной 1 м, находящиеся на расстоянии 1 м друг от друга, взаимодействуют с силой 2·10-7 Н.

Эта единица называется ампером (1 А).

Зная формулу силы тока, можно получить единицу электрического заряда: 1 Кл = 1 А · 1 с.

5. Прибор, с помощью которого измеряют силу тока в цепи, называется амперметром. Его работа основана на магнитном действии тока. Основные части амперметра магнит и катушка. При прохождении по катушке электрического тока она в результате взаимодействия с магнитом, поворачивается и поворачивает соединённую с ней стрелку. Чем больше сила тока, проходящего через катушку, тем сильнее она взаимодействует с магнитом, тем больше угол поворота стрелки. Амперметр включается в цепь последовательно с тем прибором, силу тока в котором нужно измерить (рис. 82), и потому он имеет малое внутреннее сопротивление, которое практически не влияет на сопротивление цепи и на силу тока в цепи.

У клемм амперметра стоят знаки «+» и «-», при включении амперметра в цепь клемма со знаком «+» присоединяется к положительному полюсу источника тока, а клемма со знаком «-» к отрицательному полюсу источника тока.

6. Источник тока создаёт электрическое поле, которое приводит в движение электрические заряды. Характеристикой источника тока служит величина, называемая напряжением. Чем оно больше, тем сильнее созданное им поле. Напряжение характеризует работу, которую совершает электрическое поле по перемещению электрического заряда, равного 1 Кл.

Напряжением ​\( U \)​ называют физическую величину, равную отношению работы ​\( (A) \)​ электрического поля по перемещению электрического заряда к заряду ​\( (q) \)​: ​\( U=A/q \)​.

Возможно другое определение понятия напряжения. Если числитель и знаменатель в формуле напряжения умножить на время движения заряда ​\( (t) \)​, то получим: ​\( U=At/qt \)​. В числителе этой дроби стоит мощность тока ​\( (P) \)​, а в знаменателе — сила тока ​\( (I) \)​: ​\( U=P/I \)​, т.е. напряжение — физическая величина, равная отношению мощности электрического тока к силе тока в цепи.

Единица напряжения: ​\( [U]=[A]/[q] \)​; ​\( [U] \)​ = 1 Дж/1 Кл = 1 В (один вольт).

Напряжение измеряют вольтметром. Он имеет такое же устройство, что и амперметр и такой же принцип действия, но он подключается параллельно тому участку цепи, напряжение на котором хотят измерить (рис. 83). Внутреннее сопротивление вольтметра достаточно большое, соответственно проходящий через него ток мал по сравнению с током в цепи.

У клемм вольтметра стоят знаки «+» и «-», при включении вольтметра в цепь клемма со знаком «+» присоединяется к положительному полюсу источника тока, а клемма со знаком «-» к отрицательному полюсу источника тока.

7. Собрав электрическую цепь, состоящую из источника тока, резистора, амперметра, вольтметра, ключа (рис. 83), можно показать, что сила тока ​\( (I) \)​, протекающего через резистор, прямо пропорциональна напряжению ​\( (U) \)​ на его концах: ​\( I\sim U \)​. Отношение напряжения к силе тока ​\( U/I \)​ — есть величина постоянная. Если заменить резистор, включённый в цепь, другим резистором и повторить опыт, получим тот же результат: сила тока в резисторе прямо пропорциональна напряжению на его концах, а отношение напряжения к силе тока есть величина постоянная. Только в этом случае значение отношения напряжения к силе тока будет отличаться от отношения этих величин в первом опыте. Причиной этого является то, что в цепь включались разные резисторы. Следовательно, существует физическая величина, характеризующая свойства проводника (резистора), по которому течёт электрический ток. Эту величину называют электрическим сопротивлением проводника, или просто сопротивлением. Обозначается сопротивление буквой ​\( R \)​.

Сопротивлением проводника ​\( (R) \)​ называют физическую величину, равную отношению напряжения ​\( (U) \)​ на концах проводника к силе тока ​\( (I) \)​ в нём. ​\( R=U/I \)​.

За единицу сопротивления принимают Ом (1 Ом).

Один Ом — сопротивление такого проводника, в котором сила тока равна 1 А при напряжении на его концах 1 В: 1 Ом = 1 В/1 А.

Причина того, что проводник обладает сопротивлением, заключается в том, что направленному движению электрических зарядов в нём препятствуют ионы кристаллической решетки, совершающие беспорядочное движение. Соответственно, скорость направленного движения зарядов уменьшается.

8. Электрическое сопротивление ​\( R \)​ прямо пропорционально длине проводника ​\( (l) \)​, обратно пропорционально площади его поперечного сечения ​\( (S) \)​ и зависит от материала проводника. Эта зависимость выражается формулой: ​\( R=\rho\frac{l}{S} \)​. ​\( \rho \)​ — величина, характеризующая материал, из которого сделан проводник. Эта величина называется удельным сопротивлением проводника, её значение равно сопротивлению проводника длиной 1 м и площадью поперечного сечения 1 м2.

Единицей удельного сопротивления проводника служит: ​\( [\rho]=\frac{[R][S]}{[l]} \)​; ​\( [\rho]=\frac{1Ом\cdot1м^2}{1м} \)​. Часто площадь поперечного сечения измеряют в мм2, поэтому в справочниках значения удельного сопротивления проводника приводятся как в Ом·м, так и в ​\( \frac{Ом\cdotмм^2}{м} \)​.

Изменяя длину проводника, а следовательно его сопротивление, можно регулировать силу тока в цепи. Прибор, с помощью которого это можно сделать, называется реостатом (рис. 84).

9. Как показано выше, сила тока в проводнике зависит от напряжения на его концах. Если в опыте менять проводники, оставляя напряжение на них неизменным, то можно показать, что при постоянном напряжении на концах проводника сила тока обратно пропорциональна его сопротивлению. Объединив зависимость силы тока от напряжения и его зависимость от сопротивления проводника, можно записать: ​\( I=\frac{U}{R} \)​. Этот закон, установленный экспериментально, называется законом Ома (для участка цепи): сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

ПРИМЕРЫ ЗАДАНИЙ

Часть 1

1. На рисунке приведена схема электрической цепи, состоящей из источника тока, ключа и двух параллельно соединённых резисторов. Для измерения напряжения на резисторе ​\( R_2 \)​ вольтметр можно включить между точками

1) только Б и В
2) только А и В
3) Б и Г или Б и В
4) А и Г или А и В

2. На рисунке представлена электрическая цепь, состоящая из источника тока, резистора и двух амперметров. Сила тока, показываемая амперметром А1, равна 0,5 А. Амперметр А2 покажет силу тока

1) меньше 0,5 А
2) больше 0,5 А
3) 0,5 А
4) 0 А

3. Ученик исследовал зависимость силы тока в электроплитке от приложенного напряжения и получил следующие данные.

Проанализировав полученные значения, он высказал предположения:

А. Закон Ома справедлив для первых трёх измерений.
Б. Закон Ома справедлив для последних трёх измерений.

Какая(-ие) из высказанных учеником гипотез верна(-ы)?

1) только А
2) только Б
3) и А, и Б
4) ни А, ни Б

4. На рисунке изображён график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника?

1) 0,25 Ом
2) 2 Ом
3) 4 Ом
4) 8 Ом

5. На диаграммах изображены значения силы тока и напряжения на концах двух проводников. Сравните сопротивления этих проводников.

1) ​\( R_1=R_2 \)​
2) \( R_1=2R_2 \)​
3) \( R_1=4R_2 \)​
4) \( 4R_1=R_2 \)​

6. На рисунке приведена столбчатая диаграмма. На ней представлены значения мощности тока для двух проводников (1) и (2) одинакового сопротивления. Сравните значения напряжения ​\( U_1 \)​ и ​\( U_2 \)​ на концах этих проводников.

1) ​\( U_2=\sqrt{3}U_1 \)​
2) \( U_1=3U_2 \)
3) \( U_2=9U_1 \)
4) \( U_2=3U_1 \)

7. Необходимо экспериментально обнаружить зависимость электрического сопротивления круглого угольного стержня от его длины. Какую из указанных пар стержней можно использовать для этой цели?

1) А и Г
2) Б и В
3) Б и Г
4) В и Г

8. Два алюминиевых проводника одинаковой длины имеют разную площадь поперечного сечения: площадь поперечного сечения первого проводника 0,5 мм2, а второго проводника 4 мм2. Сопротивление какого из проводников больше и во сколько раз?

1) Сопротивление первого проводника в 64 раза больше, чем второго.
2) Сопротивление первого проводника в 8 раз больше, чем второго.
3) Сопротивление второго проводника в 64 раза больше, чем первого.
4) Сопротивление второго проводника в 8 раз больше, чем первого.

9. В течение 600 с через потребитель электрического тока проходит заряд 12 Кл. Чему равна сила тока в потребителе?

1) 0,02 А
2) 0,2 А
3) 5 А
4) 50 А

10. В таблице приведены результаты экспериментальных измерений площади поперечного сечения ​\( S \)​, длины ​\( L \)​ и электрического сопротивления ​\( R \)​ для трёх проводников, изготовленных из железа или никелина.

На основании проведённых измерений можно утверждать, что электрическое сопротивление проводника

1) зависит от материала проводника
2) не зависит от материала проводника
3) увеличивается при увеличении его длины
4) уменьшается при увеличении его площади поперечного сечения

11. Для изготовления резисторов использовался рулон нихромовой проволоки. Поочередно в цепь (см. рисунок) включали отрезки проволоки длиной 4 м, 8 м и 12 м. Для каждого случая измерялись напряжение и сила тока (см. таблицу).

Какой вывод можно сделать на основании проведённых исследований?

1) сопротивление проводника обратно пропорционально площади его поперечного сечения
2) сопротивление проводника прямо пропорционально его длине
3) сопротивление проводника зависит от силы тока в проводнике
4) сопротивление проводника зависит от напряжения на концах проводника
5) сила тока в проводнике обратно пропорциональна его сопротивлению

12. В справочнике физических свойств различных материалов представлена следующая таблица.

Используя данные таблицы, выберите из предложенного перечня два верных утверждения. Укажите их номера.

1) При равных размерах проводник из алюминия будет иметь меньшую массу и большее электрическое сопротивление по сравнению с проводником из меди.
2) Проводники из нихрома и латуни при одинаковых размерах будут иметь одинаковые электрические сопротивления.
3) Проводники из константана и никелина при одинаковых размерах будут иметь разные массы.
4) При замене никелиновой спирали электроплитки на нихромовую такого же размера электрическое сопротивление спирали уменьшится.
5) При равной площади поперечного сечения проводник из константана длиной 4 м будет иметь такое же электрическое сопротивление, что и проводник из никелина длиной 5 м.

Часть 2

13. Меняя электрическое напряжение на участке цепи, состоящем из никелинового проводника длиной 5 м, ученик полученные данные измерений силы тока и напряжения записал в таблицу. Чему равна площадь поперечного сечения проводника?

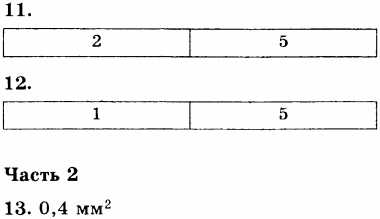

Ответы

Постоянный электрический ток. Сила тока. Напряжение. Электрическое сопротивление. Закон Ома для участка электрической цепи

Оценка

fizi4ka.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
