ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ
Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.
В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).
Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).
Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

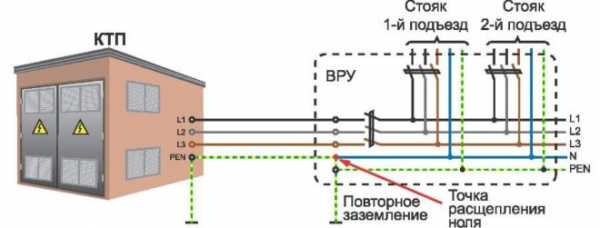

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

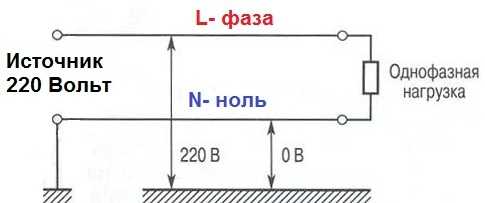

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.
Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.
Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.
При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.
В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.
При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.
Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.
Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.
Как это делается — тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.
КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ
Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.
Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

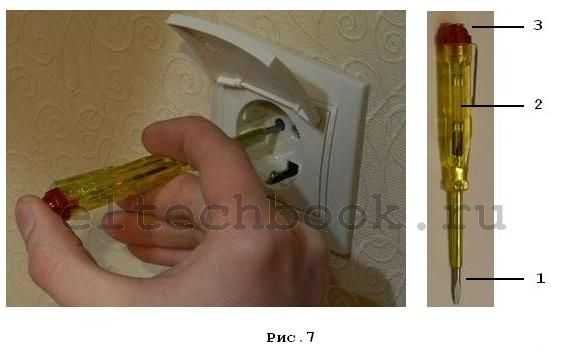

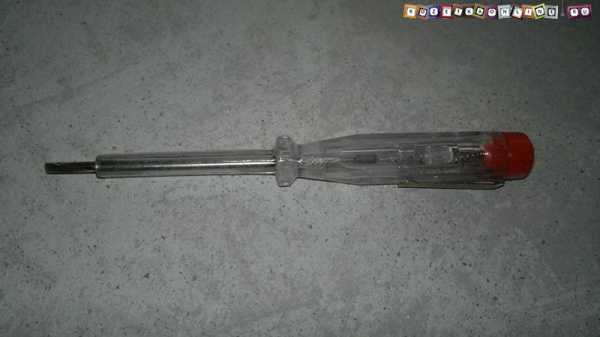

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

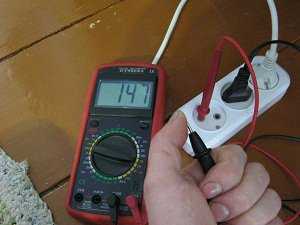

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).
Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.
- Сейчас в точке 1 фазы нет.
- При замыкании выключателя S она появляется.
Поэтому следует проверить все возможные варианты.
Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.
© 2012-2017 г. Все права защищены.
Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Для чего нужны фаза, ноль и заземление?
Известно, что электрическая энергия вырабатывается на электрических станциях при помощи генераторов переменного тока. Затем, по линиям электропередач от трансформаторных подстанций электроэнергия поступает потребителям. Разберем подробнее, каким образом энергия подводится к подъездам многоэтажных домов и частным домам. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.
Простое объяснение
Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру. Помимо этого назначение нуля в электропроводке — выравнивание фазного напряжения. Заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человек от поражения электрическим током. Подробнее о заземлении вы можете узнать в соответствующем разделе сайта.
Надеемся, наше простое объяснение помогло разобраться в том, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов. чтобы понимать, какого цвета фазный, нулевой и заземляющий проводник!
Углубляемся в тему

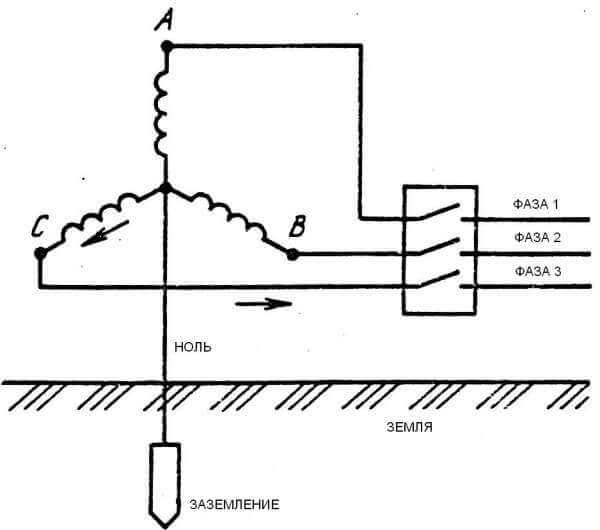

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

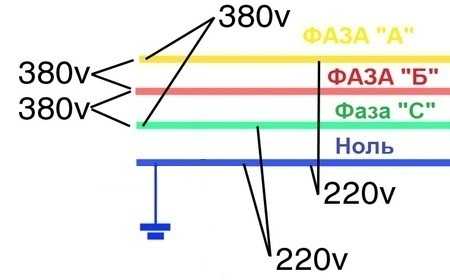

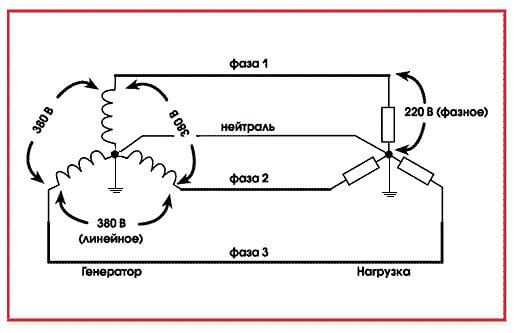

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.
Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.
Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено. Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током.
К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.
Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.
Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:
Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику «!
Рекомендуем также прочитать:
Ноль и фаза в электрике — назначение фазного и нулевого провода
Хозяин квартиры или частного дома, решивший проделать любую процедуру, связанную с электричеством, будь то установка розетки или выключателя, подвешивание люстры или настенного светильника, неизменно сталкивается с необходимостью определить, где в месте производства работ находятся фазный и нулевой провод, а также кабель заземления. Это нужно для того, чтобы правильно подсоединить монтируемый элемент, а также избежать случайного удара током. Если вы имеете определенный опыт работы с электричеством, то такой вопрос не поставит вас в тупик, но для новичка он может оказаться серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.
В чем отличие фазного проводника от нулевого?
Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.
Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.
Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.
Назначение нулевого провода заключается в создании цепочки с низким показателем сопротивления, чтобы в случае короткого замыкания величины тока хватило для немедленного срабатывания устройства аварийного отключения.
Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.
В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.
В зависимости от назначения электропередающей линии она может иметь:
- Глухозаземленный нейтральный кабель.
- Изолированный нулевой провод.
- Эффективно-заземленный ноль.
Первый тип линий все чаще используется при обустройстве современных жилых зданий.
Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.
Наглядно про разницу между фазой и нолем на видео:
Для чего нужен заземляющий кабель?
Заземление предусмотрено во всех современных электрических бытовых устройствах. Оно помогает снизить величину тока до уровня, который безопасен для здоровья, перенаправляя большую часть потока электронов в землю и защищая человека, коснувшегося прибора, от электрического поражения. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не становясь причиной пожара.
На вопрос – как определить провод заземления – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, довольно часто не соблюдается. Бывает и такое, что электромонтер, не обладающий достаточным опытом, путает фазный кабель с нулевым, а то и подключает сразу две фазы.
Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.
Домашняя электропроводка: находим ноль и фазу
Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).
Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

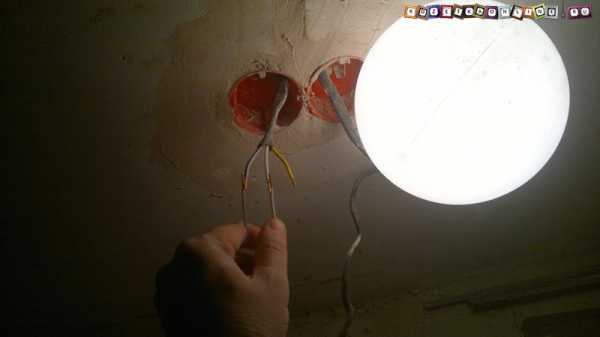

Проверка с помощью электролампы
Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.
Проверка индикаторной отверткой
Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:

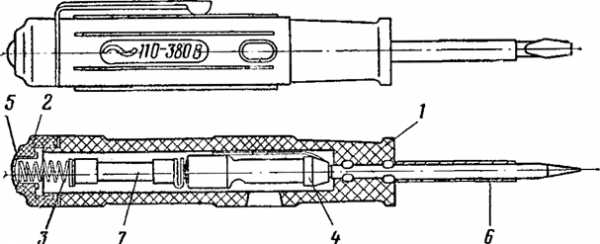

- Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
- Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
- Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
- Контактная площадка, позволяющая при прикосновении к ней создать цепь.
Профессиональные электромонтеры используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными элементами питания, но простенькое устройство китайского производства вполне доступно любому человеку и должно иметься у каждого хозяина дома.
Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.
При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.
Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.
Про определение фазы наглядно на видео:
Проверка мультиметром
Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.
Заключение
В этом материале мы подробно ответили на вопрос, что собой представляют фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где в проводке находится фазная жила. Какой из этих способов предпочтительнее, решать вам, но помните, что вопрос определения фазы, ноля и заземления очень важен. Неправильные результаты проверки могут стать причиной сгорания приборов при подключении, или, что еще хуже – причиной поражения электрическим током.
Источники: http://eltechbook.ru/zakon_faza.html, http://samelectrik.ru/dlya-chego-nuzhny-faza-nol-i-zazemlenie.html, http://yaelectrik.ru/elektroprovodka/faza-i-nol-v-elektrike
electricremont.ru
Фаза и ноль – Всё о электрике в доме
ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ
Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.
В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).
Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).
Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.
Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.
Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.
Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.
Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.
При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.
В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.
При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.
Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.
Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.
Как это делается — тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.
КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ
Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.
Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).
Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.
Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).
Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.
- Сейчас в точке 1 фазы нет.
- При замыкании выключателя S она появляется.
Поэтому следует проверить все возможные варианты.
Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.
© 2012-2017 г. Все права защищены.
Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Главная » Теория » Напряжение » Что такое фаза и ноль в электрике — учимся определять разными способами?
Что такое фаза и ноль в электрике — учимся определять разными способами?
Электрические сети бывают двух типов. Сети переменного тока и сети с постоянным током. Электрический ток, как известно, — это упорядоченное движение электронов. В случае постоянного тока они двигаются в одном направлении и. как принято говорить, имеют постоянную поляризацию. В случае с переменным током направление движения электронов все время меняется, то есть ток имеет переменную поляризацию.
Принцип работы сети переменного тока
Сеть переменного тока делится на две составляющие: рабочая фаза и пустая фаза. Рабочую фазу иногда просто называют фазой. Пустую называют нулевой фазой или просто — ноль. Она служит для создания непрерывной электрической сети при подключении приборов, а также для заземления сети. А на фазу подается рабочее напряжение.
При включении электроприбора не важно, какая фаза рабочая, а какая пустая. Но при монтаже электропроводки и подключении ее в общедомовую сеть это нужно знать и учитывать. Дело в том, что установка электропроводки делается или с помощью двухжильного кабеля, или трехжильного. В двухжильном одна жила – рабочая фаза, вторая – ноль. В трехжильном рабочее напряжение делится на две жилы. Получается две рабочих фазы. Третья жила – пустая, ноль. Общедомовая сеть выполняется из трехжильного кабеля. Общая схема электропроводки в частном доме или квартире, в основном, тоже делается из трехжильного провода. Поэтому перед подключением квартирной проводки нужно определить рабочие и нулевую фазы.
Способы определения фазных и нулевых проводов
Узнать, на какую жилу подается напряжение, а на какую нет, несложно. Есть несколько способов определения фазы и нуля.
Первый способ. Фазы определяются по цвету оболочки жил. Обычно рабочие фазы имеют цвета черный, коричневый или серый, а ноль – светло-синий. Если устанавливается дополнительное заземление, то его жила — зеленого цвета.
В этом случае не используют дополнительных приборов для определения фаз. Следовательно, такой способ не очень надежен, потому что, монтируя проводку, электрики могут не соблюдать цветовую маркировку жил.
Основным отличием между фазным и линейным напряжением в сетях переменного тока является показатель величины напряжения, который у линейного в 3 раза выше, чем у фазного.
Для организации уличного освещения используют фотореле. Как правильно подключить такое устройство, можно узнать здесь.
Надежнее определять фазы с помощью электроиндикаторной отвертки. Она представляет собой непроводящий ток корпус, в который встроены индикатор и резистор. В качестве индикатора используют неоновую лампочку. При касании жалом отвертки оголенного, под напряжением, провода индикатор, если жила рабочая, загорается. Если ноль, то не срабатывает. С помощью такой отвертки можно определять и исправность сети. Если при касании жалом поочередно жил провода лампочка не загорается, то сеть неисправна.
Случается, что индикатор загорается при прикосновении к обеим жилам провода, то есть и к фазе и к нулю. Это значит, что в пустой фазе где-то есть обрыв. Его нужно найти и устранить.

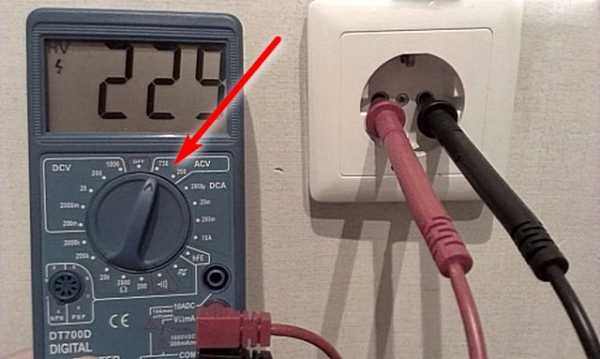

Можно осуществить определение фазы мультиметром. Сначала устанавливаем режим измерений – переменное напряжение. Потом конец одного щупа зажимаем в руке. Вторым щупом касаемся жилы. Если фаза рабочая, то на экране прибора будет показана величина напряжения.
Можно определить рабочую фазу и с помощью обычной электрической лампочки. Берем лампочку. вкрученную в патрон, с двумя отрезками провода. Один конец заземляем. Можно заземлить его, прикрутив к отопительной батарее. Концы проводов, естественно, должны быть оголенными. Вторым концом касаемся жилы. Если лампочка загорается, то фаза – рабочая.
Один из методов, показывающих что такое фаза и ноль в электрике, на видео
Что такое фаза и ноль
Чтобы выяснить, что такое фаза и ноль, обычному человеку совсем не нужно углубляться в электронные дебри. Вокруг нас множество живых примеров, на которых можно доходчиво выяснить для себя суть этих понятий. Рассмотрим с этой точки зрения обыкновенную штепсельную розетку .
В каждой розетке частного дома или квартиры имеется переменный ток. Также к розетке подведены два электрических провода ноль и фаза. Подача переменного тока производится по одному из них, который и носит название фазы.
Как определить фазу и ноль
Определить, какой из двух проводов является фазой, можно при помощи индикаторной отвертки. В случае прикосновения лампочка, установленная в ручке отвертки, будет светиться. Материалом для рукоятки служит полупрозрачный пластик. Рабочая частота фазного провода в большинстве случаев составляет 50 герц, то есть положительные и отрицательные значения меняются местами 50 раз в течение одной секунды.
Провод, называемый «ноль», не находится под напряжением и используется в качестве заземления. В случае короткого замыкания, ноль отводит электрический ток. Провод фазы нельзя трогать ни в коем случае, тогда как к нулю можно прикасаться совершенно свободно.
Подключенные проводки имеют разную окраску. Ноль, как правило, имеет голубую или синюю расцветку. Фаза имеет собственную окраску, поскольку находится под напряжением и представляет серьезную опасность. Смертельный случай может наступить и при напряжении чуть более 50-ти вольт, а в розетках – вообще 220 вольт переменного электрического тока.
Современные евророзетки
Подключение к розетке двух проводов применялось раньше – примерно 10-15 лет назад. Сейчас используются розетки, изготавливаемые по европейским стандартам. При вскрытии такой розетки внутри можно увидеть уже не два, а три провода. Первый из них, фазный, находящийся под напряжением, имеет любую окраску, кроме синей. Синяя или голубая окраска используется для нулевого рабочего проводника. Третий провод, окрашенный в желто-зеленый цвет, называется защитным нулевым.
В евророзетках проводник фазы располагается справа, а если в выключателях, то сверху. Защитный нулевой проводник в розетках расположен слева, а в выключателях – снизу. Роль первых двух проводов уже выяснилась, осталось ответить на вопрос: для чего нужен третий, защитный провод. Когда оборудование, подключаемое в розетку, находится полностью в исправном состоянии, то ноль находится в бездействии. Его защита производится при коротком замыкании, когда ток попадает на участки, обычно не попадающие под напряжение. Защитный провод заберет этот ток на себя и перенаправит его в землю или к источнику. То есть, можно будет ощутить лишь легкий удар током.
В общих чертах мы выяснили, что такое фаза и ноль. Эти значения являются основными для всех электрических сетей.
Источники: http://eltechbook.ru/zakon_faza.html, http://elektrik24.net/teorija/napryazhenie/chto-takoe-faza-i-nol.html, http://electric-220.ru/news/chto_takoe_faza_i_nol/2012-12-21-251
electricremont.ru
Вы узнаете, что такое фаза, ноль и земля в электрическом кабеле!
В странах СНГ вся электрическая сеть трехфазная, что это означает?
Источником электрической энергии служит генератор, который состоит их трех обмоток или полюсов, соединенных в трех лучевую звезду, центральная точка соединяется с землей или заземляется. Посмотрите как это происходит.
Как видно по схеме к трем концам звезды подключаются провода, отводящие фазы, а центральная точка будет нулем, как Я говорил она заземляется, потому что электропитание величиной 380 Вольт- это система с глухозаземленной нейтралью. Без заземления нейтрали трансформатора на ТП- не будет работать нормально электроснабжение.
Три фазы, ноль и еще дополнительно заземляющий проводник (также соединенный с землей)- итого пять жил, которые приходят с подстанции в электрощит дома, но до каждой квартиры с этажного щитка приходит только одна фаза, ноль и земля. Но в передаче электрического тока участвуют только фаза и ноль. А по пятому заземляющему проводнику электрический ток не течет, у него другая защитная функция, которая заключается в то что, при попадании фазы на металлический корпус бытовой техники (соединенной с заземляющим проводником) происходит короткое замыкание и отключение автомата или УЗО- при утечке тока.
Электрическая энергия передается по фазе, а на нулевом проводнике напряжение равно нулю, но не всегда при подключенным к нему электроприборах- читайте дальше.

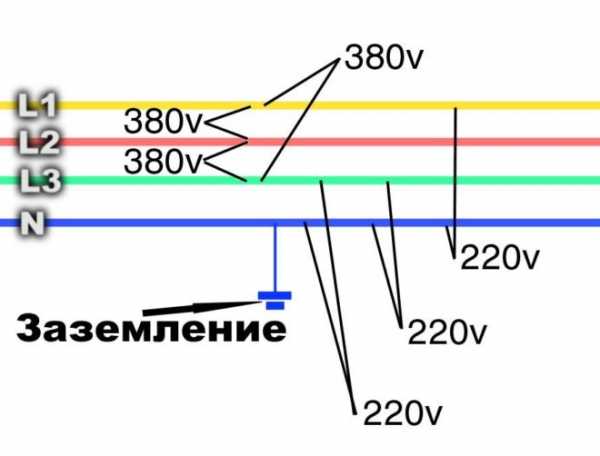

Напряжение между нулем (землей) и любой фазой равно 220 В, а между разноименными фазами 380 Вольт- а это напряжение используются там, где большие нагрузки или большая потребляемая мощность. А это к квартире не относится! К тому же 380 Вольт кратно опаснее для человека.
В водном электрощите дома ноль и земля соединены вместе и дополнительно с заземлителем, который закопан в землю. А далее идут раздельно по этажным щиткам дома, то есть изолированны друг от друга, к тому же заземляющий проводник соединяется на прямую с корпусом электрощита, а ноль садится на изолированную колодку!
Электрический переменный ток течет между двумя проводами фазным и нулевым, при чем при его частоте в нашей электросети 50 Гц он меняет свое направление (от нуля или к нулю) 50 раз в секунду.
Но он не просто течет а через электро потребитель, подключенный в розетку или к электрическому кабелю на прямую!
Третий проводник является защитным он не участвует в передаче электроэнергии, а служит для одной цели- это защиты нас от поражения электрическим током при аварийных ситуациях, когда фаза появляется на металлическом корпусе электроприборов! Поэтому он через заземляющие контакты розетки соединяется с металлическими корпусами стиральной машины, холодильника, микроволновой печи и т. д. А кроме того заземление значительно снижает вредное электромагнитное излучение от бытовой техники.
При прикосновении бьется током только фаза. Если Вы недостаточно хорошо изолированны от земли, т. е. не в резиновых тапочках или не стоите на деревянном стуле при этом второй рукой не касаясь пола или стены, то при при прикосновении к оголенному фазному проводу Вы ощутите протекание через Вас электрического тока от фазы на землю.
Внимание не редки случаи гибели людей в быту в результате продолжительном воздействия или прохождении электротока через сердце человека. Будьте осторожны!
В некоторых редких случаях может биться и ноль, когда к нему подключен электроприбор с импульсным блоком питания- компьютер, бытовая техника и т .п. Но, как правило, там напряжение не велико и безопасно, Вас только пощекочет!
Заземляющий проводник всегда можно брать и не бояться, кроме случаев его обрыва в электропроводке или в щите!
Как найти фазу, ноль и землю?
Для определения фазного провода необходимо приобрести недорогую индикаторную отвертку, которая при прикосновении к защищенному фазному проводу светится. Рекомендую прочитать нашу инструкцию по выбору и пользованию индикаторной отверткой. Обычно фазный провод- красного, коричневого, белого или черного цветов.
Ноль подключается в светильнике или розетке вместе с фазой на питающий контакт, и при прикосновении индикатором- он не светится. Используется под него синий провод или с синей полоской!
Защитный проводник подключается на заземляющие контакты розетки, металлический корпус светильника или электроприбора. По общепринятым нормам жила заземления выполняется проводом желто-зеленного цвета или с полосой этих цветов.
jelektro.ru
Как определить фазу, ноль и заземление самому, подручными средствами?
Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.
Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.
На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.
Маркировка проводов по цвету
Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.
Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.
В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.
Согласно этому стандарту для квартирной электросети:

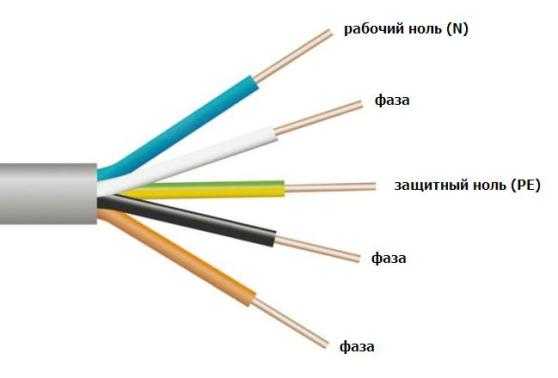

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый
Защитный ноль (земля или заземление) – желто-зеленый провод
Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.
Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.
Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

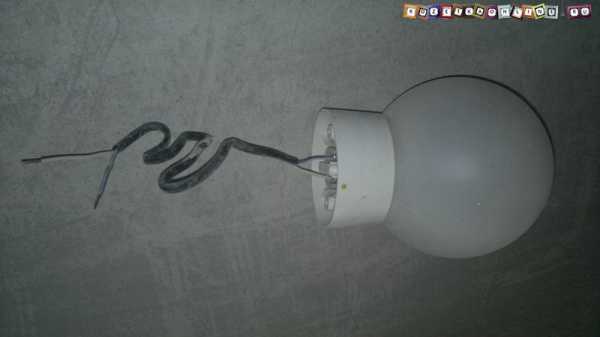

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.

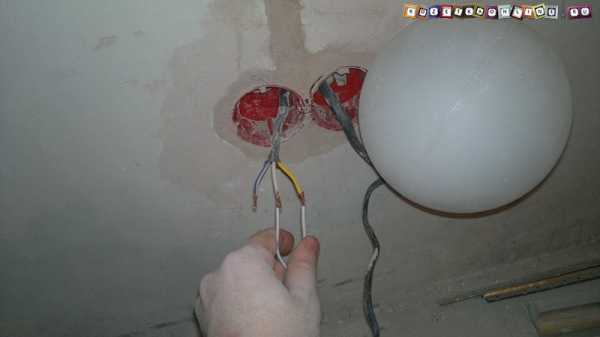

Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.
А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.
rozetkaonline.ru
Что такое фаза, ноль и земля в электропроводке квартиры?
Источниками электрических систем, устанавливаемых в домах и квартирах, выступают станции и генераторы, состоящие из трех обмоток и фазных проводников. Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза, ноль и земля в электропроводке квартиры.

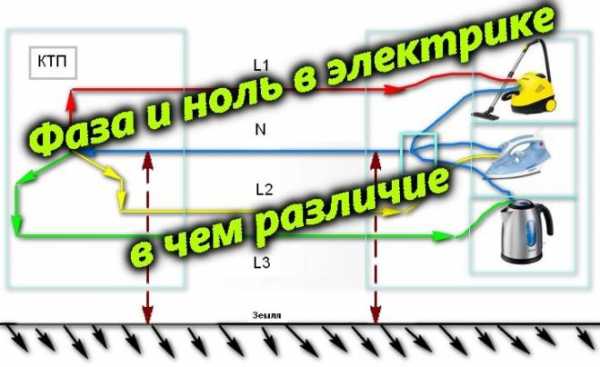

На рисунке ниже представлена схема расщепления трехфазной сети на однофазные.
Помимо 3-х фаз и 1 ноля кабель имеет еще и заземление, потому от подстанции к объектам подводится провод с пятью жилами. От общедомовых щитков на распределительные приборы отдельных квартир прокладывают однофазный ввод, имеющий фазу, ноль и заземление. За счет этого в сети мы имеем напряжение 220 В, а не изначальные 380 В. В процессе передачи электроэнергии участвует только два проводника – фаза и ноль, заземление имеет другую функцию, заключающуюся в обеспечении безопасности эксплуатации электросети в случае возникновения аварийных ситуаций – появления пробоев в изоляции или токов утечки.
В трехфазной цепи уровень напряжения между двумя любыми фазами составляет 380 В, между фазой и нолем – 220 В.
В общедомовом электрическом щите ноль и земля соединяются и подключаются к установленному контуру заземления. К распределительным щитам квартир эти проводники прокладываются отдельно. В этажных распределительных приборах ноль подключают к специальному контакту, а заземление соединяется с корпусом электрощитка.
В бытовых электросетях используется электрический переменный ток частотой 50 Гц. Он протекает между нулевым и фазным проводником, меняя свое направление 50 раз в секунду.
Ноль и фаза соединяются с точками потребления квартиры. Проводник заземления также подключается к розеткам, но через специальные контакты.
При работе с электрической сетью обязательно нужно помнить, что при соприкосновении фазы с телом человека, через организм пройдет электрический заряд, способный причинить существенный вред здоровью. Именно поэтому установка розеток и выключателей может производиться только при обесточивании линии электроснабжения в квартире.
Если к нулю подключено электрическое устройство с импульсным блоком питания, через нулевой проводник также может проходить электроток, хотя из-за низкого уровня напряжения он редко представляет опасность для человека.
Маркировка и определение фазы, ноля и земли
В электрических кабелях фазный, нулевой и заземлительный проводники имеют изоляцию разных цветов. Маркировка проводов требуется для обеспечения безопасности выполнения электромонтажных работ – прокладки электрических кабелей и установки точек потребления. Маркируются проводники согласно современным требованиям ПУЭ и ГОСТа.
Изоляция заземлительного проводника должна быть окрашена в желто-зеленый цвет. Некоторые производители выпускают кабели, в которых земля имеет чисто желтую или чисто зеленую окраску. Иногда изоляция заземления маркируется желто-зелеными полосами. На электрических схемах заземление обозначается латинскими буквами PE.
Нулевой проводник, именуемый также нейтралью, должен иметь изоляцию синего или светло-голубого цвета. На схемах ноль принято обозначать латинской буквой N.
Сложнее всего обстоят дела с фазным проводником. Различные производители для фазы используют изоляцию черного, белого, коричневого, серого, красного, оранжевого, бирюзового, розового или фиолетового цвета. Чаще всего встречаются черные, белые и коричневые проводники. Фазы обозначаются на схемах латинской буквой L. В сетях 380 В кабели имеют также числовое значение: L1, L2, L3.
Если по маркировке сложно определить тип проводника, всегда можно воспользоваться индикаторной отверткой. С ее помощью легко найти фазу и ноль в розетке или электрическом кабеле. При использовании индикаторов обязательно нужно помнить о технике безопасности.
podvi.ru
Фаза, ноль и земля – что это такое?
Электрическая энергия, которой мы пользуемся, вырабатывается генераторами переменного тока на электростанциях. Их вращает энергия сжигаемого топлива (угля, газа) на ТЭС, падающей воды на ГЭС или ядерного распада на АЭС. До нас электричество добирается через сотни километров линий электропередач, претерпевая по дороге преобразования с одной величины напряжения в другую. От трансформаторной подстанции оно приходит в распределительные щитки подъездов и далее – в квартиру. Или по линии распределяется между частными домами поселка или деревни.
Разберемся, откуда берутся понятия «фаза», «ноль» и «земля». Выходной элемент подстанции — понижающий трансформатор, с его обмоток низкого напряжения идет питание потребителю. Обмотки соединяются в звезду внутри трансформатора, общая точка которой (нейтраль) заземляется на трансформаторной подстанции. Отдельным проводником она идет к потребителю. Идут к нему и проводники трех выводов других концов обмоток. Эти три проводника называются «фазами» (L1, L2, L3), а общий проводник – нулем (PEN).
Система с глухозаземленной нейтральюПоскольку нулевой проводник заземлен, то такая система называется «системой с глухозаземленной нейтралью». Проводник PEN называется совмещенным нулевым проводником. До выхода в свет 7-го издания ПУЭ ноль в таком виде доходил до потребителя, что создавало неудобства при заземлении корпусов электрооборудования. Для этого их соединяли с нулем, и это называлось занулением. Но через ноль шел и рабочий ток, и его потенциал не всегда равнялся нулю, что создавало риск поражения электрическим током.
Теперь из вновь вводимых трансформаторных подстанций выходят два нулевых проводника: нулевой рабочий (N) и нулевой защитный (РЕ). Функции их разделены: по рабочему протекает ток нагрузки, а защитный соединяет подлежащие заземлению токопроводящие части с контуром заземления подстанции. На отходящих от нее линиях электропередачи нулевой защитный проводник дополнительно соединяют с контуром повторного заземления опор, содержащих элементы защиты от перенапряжений. При вводе в дом его соединяют с контуром заземления.
Напряжения и токи нагрузки в системе с глухозаземленной нейтралью
Напряжение между фазами трехфазной системы называют линейным, а между фазой и рабочим нулем – фазным. Номинальные фазные напряжения равны 220 В, а линейные – 380 В. Провода или кабели, содержащие в себе все три фазы, рабочий и защитный ноль, проходят по этажным щиткам многоквартирного дома. В сельской местности они расходятся по поселку при помощи самонесущего изолированного провода (СИП). Если линия содержит четыре алюминиевых провода на изоляторах, значит, используются три фазы и PEN. Разделение на N и РЕ в таком случае выполняется для каждого дома индивидуально во вводном щитке.
К каждому потребителю в квартиру приходит одна фаза, рабочий и защитный ноль. Потребители дома распределяются по фазам равномерно, чтобы нагрузка была одинаковой. Но на практике этого не получается: невозможно предугадать, какую мощность будет потреблять каждый абонент. Так как токи нагрузки в разных фазах трансформатора не одинаковы, то происходит явление, называемое «смещением нейтрали». Между «землей» и нулевым проводником у потребителя появляется разность потенциалов. Она увеличивается, если сечения проводника недостаточно или его контакт с выводом нейтрали трансформатора ухудшается. При прекращении связи с нейтралью происходит авария: в максимально нагруженных фазах напряжение стремится к нулю. В ненагруженных фазах напряжение становится близким к 380 В, и все оборудование выходит из строя.
В случае, когда в такую ситуацию попадает проводник PEN, под напряжением оказываются все зануленные корпуса щитов и электроприборов. Прикосновение к ним опасно для жизни. Разделение функции защитного и рабочего проводника позволяет избежать поражения электрическим током в такой ситуации.
Как распознать фазные и защитные проводники
Фазные проводники несут в себе потенциал относительно земли, равный 220 В (фазному напряжению). Прикосновение к ним опасно для жизни. Но на этом основан способ их распознавания. Для этого применяется прибор, называемый однополюсным указателем напряжения или индикатором. Внутри него расположены последовательно соединенные лампочка и резистор. При прикосновении к «фазе» индикатором ток протекает через него и тело человека в землю. Лампочка светится. Сопротивление резистора и порог зажигания лампочки подобраны так, чтобы ток был за гранью чувствительности человеческого организма и им не ощущался.
Конструкция однополюсного указателя напряжения| 1 | корпус |
| 2 | разъемное соединение |
| 3 | пружина |
| 4 | индикаторная неоновая лампа |
| 5 | контакт для прикосновения |
| 6 | изолированная часть |
| 7 | резистор |
Распознать фазные проводники можно по их расцветке, для них используются черный, серый, коричневый, белый или красный цвет. Сложнее всего со старыми электрощитами: в них проводники одного цвета. Но «фазу» с помощью индикатора определить можно всегда и без ошибок.
Нулевой рабочий проводник – синего (голубого) цвета, защитный маркируется желто-зелеными полосами. Напряжение на них отсутствует, но лучше без нужды их не касаться. Есть у электриков такой закон: если сейчас напряжения нет, то оно может появиться в любой момент.
Оцените качество статьи. Нам важно ваше мнение:
electric-tolk.ru
Смотри! Что такое фаза ноль земля в электрике и зачем они нужны фото
Все знают, что электроэнергия производится на разнообразных электростанциях, благодаря генераторам переменного тока. После она, используя линии электропередач, идет к трансформаторным подстанциям, оттуда поступает к потребителю, то есть нам.
Так вот чтобы понять, что собой представляет фаза, ноль, а также заземление, необходимо на элементарном уровне понимать, каким образом электроэнергия поступает в подъезд или частный дом. Все мы за нее платим, измеряя киловаттами, но ведь это не вода, у которой можно перекрыть кран. Потому давайте рассмотрим ситуацию подробнее.
СОДЕРЖАНИЕ СТАТЬИ:
Ликбез
Давайте разберемся, чем являются ноль и фаза, а затем перейдем к заземлению.
Фаза – это линия непосредственной подачи тока. Следовательно, используя ноль, ток возвращается в обратном направлении, а именно к нулевому контуру. Кроме того он выравнивает фазное напряжения, выполняя стабилизационную роль в фазной проводке.
Земля (заземляющий провод) — не под напряжением в принципе. У него есть одна функция – защита потребителя. Если сказать грубо, то «земля» в случае утечки отведет остаточный ток, не дав ему поразить человека.
Хотелось бы думать, что столь простое объяснение несколько прояснило ситуацию, и теперь вы понимаете какая роль у каждого проводника из комплекта: фаза, ноль, земля. Если вы планируете работать с проводами самостоятельно, то дополнительно, рекомендуем изучить цветовую палитру, которой производители отмечают предназначение полупроводников внутри кабеля.
Детальное рассмотрение
Трансформаторная подстанция выполняет важнейшую работу, а именно делает возможным питание потребителей благодаря обмотке низкого напряжения, которая понижает напряжение от «электросетевого» до «потребительского».
От подстанции к потребителю ведет общий проводник от нейтрали (точка соединение обмоток), и еще 3 проводника, которые являются остальными выводами обмотки. Таким образом каждый из трех проводников – это фаза, а нейтраль – ноль.
Трехфазная энергетическая схема подразумевает возникновение линейного напряжения, с номинальным напряжением в 380 В. Между фазой и нулем возникает фазное напряжение, его то значение и равняется, привычным нам, 220 В.
Как упоминалось выше под названием «земля» скрывается заземление, так и будем его называть. Так вот большинство электрических систем глухозаземленные, это значит, что ноль прямо соединен с землей. Физическая суть такого подключения в том, что в трансформаторе обмотки соединены по принципу «звезды», а нейтраль заземлена.
В данном случае ноль является совмещенным нейтрально-защитным проводником (PEN). Подобное повсеместно встречается в постройках советского времени. Неизвестно с чем это было связано, то ли с экономией, то ли с введением сомнительных инноваций, но в жилых домах того периода повсеместно занулены щитки, а отдельных заземлительных кабелей не предусмотрено.
Главная проблема такой конструкции в невозможности ее преобразования. Народные умельцы пытаются подключить дополнительный защитный кабель прямо к щитку, но это, по крайней мере, небезопасно.
Подобная самодельная «инновация» может привести к тому, что земля начнет простреливать и как душ, так и туалет начнут сопровождаться периодическими разрядами у всех жильцов дома.
Дома построенные в более позднее время, имеют электросеть отличающуюся следующими аспектами:
- Вместо общего проводника к щитку идет два проводника, один из которых исполняет роль нейтрали, а второй земли.
- Щиток в подъезде имеет отдельную шину-разделитель, которую с корпусом соединяют посредствам металлической связи, она предназначена для подключения нуля, земли и фазы.
Преимуществом подключения с заземлением является то, что заранее неизвестно, сколько тока будет потреблять каждая квартира, а предыдущая схема предполагает близкое к равномерному распределение. В незаземленной схеме возможно возникновение ситуации, когда одна квартира потребляет много, а вторая ничего.
Разность нагрузок начинает смещать нейтраль. Создается ситуация, когда в фазе ток стремится к нулю, а на проводнике-нейтрали напротив растет до 380 В. Кроме того что оборудование при возникновении подобной аварии будет испорчено, его корпус будет находится под напряжением, создавая реальную опасность для людей.
Полезное видео
Дополнительную информацию по данному вопросу вы можете почерпнуть из видео ниже:
Заключение
Будем надеяться, теперь вы знаете значение каждого, из озвученных в названии статьи терминов и как важен проводник «земля». Берегите себя, устанавливая электросеть у себя дома, побеспокойтесь о ней.
elektrika.wiki
