Что такое фаза, ноль, земля в электрике и зачем они нужны

Известно, что электрическая энергия вырабатывается на электрических станциях при помощи генераторов переменного тока. Затем, по линиям электропередач от трансформаторных подстанций электроэнергия поступает потребителям. Разберем подробнее, каким образом энергия подводится к подъездам многоэтажных домов и частным домам. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

Простое объяснение

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру. Помимо этого назначение нуля в электропроводке — выравнивание фазного напряжения. Заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человека от поражения электрическим током. Подробнее о заземлении вы можете узнать в соответствующем разделе сайта.

Надеемся, наше простое объяснение помогло разобраться в том, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов, чтобы понимать, какого цвета фазный, нулевой и заземляющий проводник!

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено. Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током.

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику«!

Рекомендуем также прочитать:

samelectrik.ru

Что такое фаза и ноль в электрике — пояснение, поиск неисправностей

От магистральных линий трансформации электрической энергии посредством электропроводов в дома обывателей поступает электрический ток. В городах на многоэтажные дома приходит трехфазное питание, но в каждую квартиру заходит только одна фаза напряжения. Деление квартир по фазам происходит в каждом доме (распределение нагрузки), в других населенных пунктах такое деление происходит на подстанциях.

В многоэтажном доме есть входной щит (ВРУ), на который приходит трехфазная сеть плюс ноль плюс заземление. На каждую квартиру приходит ноль, фаза и заземление, это по новым стандартам, в домах старой постройки заземление и ноль совмещены.

Что такое фаза и ноль

Каждый раз, получив квартиру или приобретая ее на вторичном рынке недвижимости, жильцы начинают ремонтные работы. В этот период важно правильно провести электрические мероприятия, умея делать разные работы, не каждый обыватель понимает, что такое фаза и ноль. Каждый раз в дом электрика вызывать не будешь, если перегорела лампочка или пропало питание в розетке.

Важно каждому мастеру понять истину, что главное — не искать сразу причину поломки и устранять проблему, а соблюсти правила безопасной работы с электричеством, чтобы не попасть под воздействие электротока. Конструкции электрических приборов выполнены таким образом, чтобы защитить человека от попадания на действие тока. Фаза – это токопроводящий провод, по которому протекает электрический ток. Ноль в сети — это провод, который не имеет направленного движения электронов и соединен с нулем распределяющей электрическую энергию подстанцией. На фото ниже представлено распределение по квартире фазного и нулевого проводов:

Схема

Прежде чем что-то чинить в доме, что касается сети электропитания, надо почитать о безопасной работе с электричеством.

Бытовая электрическая проводка

Рассмотрим подробно, по какой схеме поступает ноль и фаза в квартиру или дом. В многоквартирный дом — от подстанции, которая принимает, преобразовывает высоковольтное напряжение в знакомые нам 380 вольт.

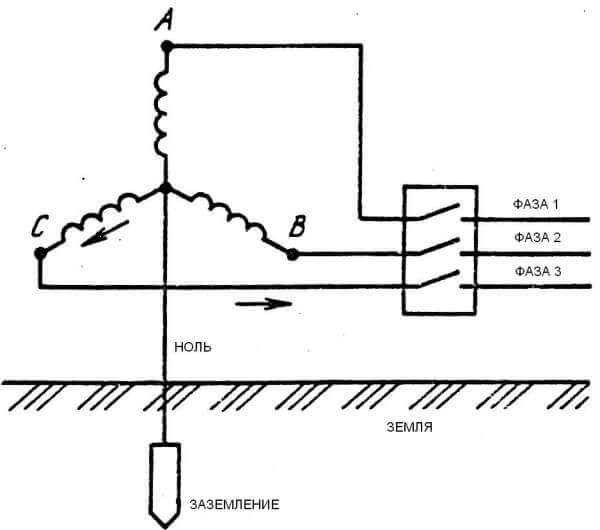

Обмотки трансформатора подстанции соединяются по схеме (Y), в общей точке соединения — нуле, другие концы являются фазами (А), (B), (C)

Собранные и подключенные концы в одной точке к нулю также подключаются на контур ТП, производится раздвоение соединения:

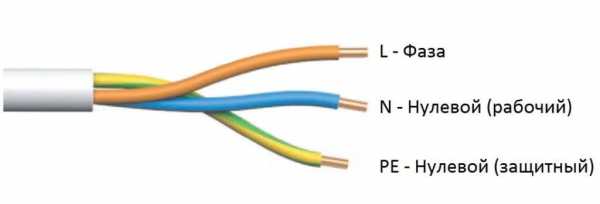

• ноль — рабочий, обозначен синим;
• защитный провод, или РЕ маркирован желто-зеленым цветом.

Все дома, которые строятся, собираются по этой схеме (TN-S), когда в многоквартирный дом приходит два нуля (рабочий и защитный) и три фазы. В домах, которые построены раньше, применяется схема (TN-C), это четыре провода, три фазы и рабочий ноль. В квартиру поступает одна из фаз и ноль.

Иными словами, нулем в жилом помещении называют проводник, имеющий соединение с контуром ТП, когда он и фаза тока могут создать нагрузку на обмотку трансформатора ТП. Провод РЕ является защитой от возможных аварий в доме и поражения человека электротоком. Поквартирная разводка должна соблюдать характеристики векторной диаграммы ТП, что характеризует правильно распределенную нагрузку, питание в каждом помещении 220 вольт.

Чем грозит обрыв фазного или нулевого провода

С течением времени в розетках, переходных коробках, выключателях можно наблюдать обрыв провода. Это может произойти вследствие некачественного соединения, когда нагрузка была больше допустимой. Когда пропадает ноль или фаза в квартире, электротехнические устройства и приборы прекращают работу.

Определение фазы на участке квартиры

Эта же ситуация будет ставить в известность потребителя, если произойдет обрыв провода на одном из участков питания до вводного или распределительного щита, тогда не только одна, но и все квартиры, питающиеся от оборванной фазы, останутся без электричества, но другие потребители, питающиеся от других фаз, будут его получать. Когда обрывается ноль, обесточиваются все квартиры в доме.

Определение фазы и нуля в помещении

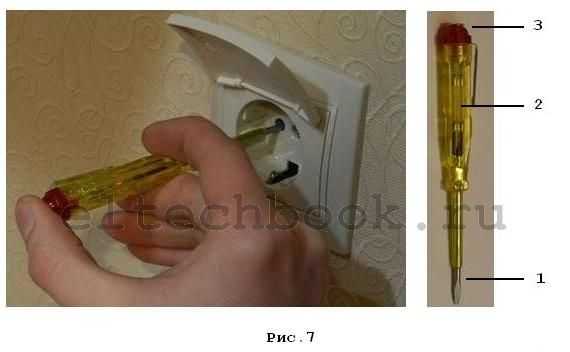

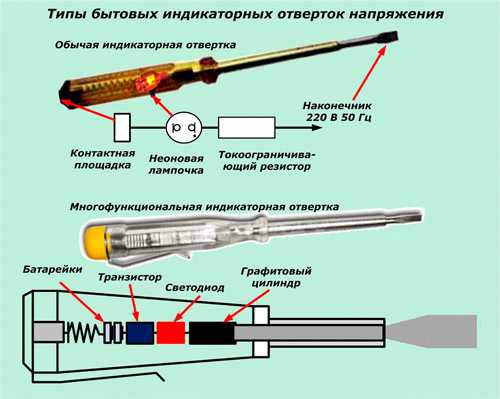

Домашним инструментом для определения фазы служит отвертка-индикатор, которая в своем устройстве имеет:

• токопроводящий наконечник по форме отвертки, который вставляют в одно из отверстий розетки для нахождения фазы;
• резистор ограничения тока;
• светодиод или неоновую лампочку, назначение которых — показать, что при их горении это и есть фаза;
• с другой стороны пробника металлический контакт для пальца руки, которым создается цепь для протекания безопасного тока.

Определение фазы тока

Когда в проверяемом контакте есть свечение светодиода, то это и есть фаза. Значит, второй контакт — ноль. Можно также для определения использовать тестер или другой измерительный прибор напряжения, когда выполнено подключение защитного провода. В этом случае между фазой и рабочим нулем будет показываться 220 В, а между защитой и нулем стрелка не будет отклоняться.

Поиск неисправностей

Работоспособность схемы питания квартиры изображена простым определением. Наличие фазы или рабочего нуля — не совсем правильный подход, так как кроме этого надо соблюсти еще ряд мероприятий — учесть положение включающих устройств, наличие в розетках потребителей с нагревательными элементами, но выключенных кнопкой на приборе.

Нахождение электричества

По этой причине поиск обрыва сети надо проводить при пустых розетках и выключенных устройствах включения (выключателях), кроме тех случаев, когда обрыв может находиться на линии от выключателя до светильника. Типовая схема разводки электропитания в квартире — это когда на розетки приходит фаза и рабочий ноль, а на осветительный прибор через выключатель — фаза. Ноль на светильник обычно подается напрямую от распределительной коробки, что представлено на фото ниже:

Зануление в квартире

Зануление в квартире

Электричество в современной жизни — источник создания комфортной жизни для человека. Вокруг нас постоянно работают электрические помощники бытового предназначения, это может быть кухонный комбайн или моющий пылесос, телевизор или ПК, по этой причине понимать, как получают питание эти приборы и устройства просто необходимо.

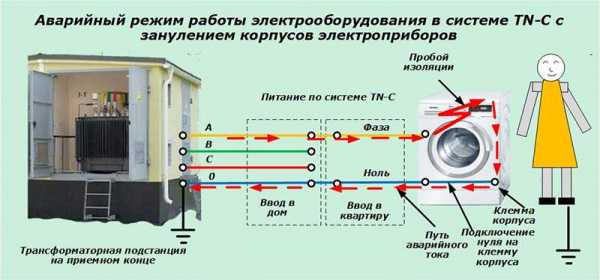

Важным аспектом безопасной эксплуатации бытовой техники является наличие в квартире рабочего нуля (N) и защитного провода (РЕ). Ноль нужен для создания нагрузки с использованием фазы, а защитный провод — зануления. В качестве защиты может применяться провод, имеющий соединение с ТП по изолированной схеме или глухо заземленной нейтралью — эффективный заземленный ноль.

Значение защитного провода можно рассмотреть на таком примере, как работа нагревательного устройства (бойлера). Вариант, который можно часто встретить, — это когда вследствие нагрузки и длительной работы элемент нагревания ТЭН делает пробой, иными словами, корпус лопается, и нить спирали касается воды. В этом случае вода — токопроводящая жидкость — касается корпуса обогревателя, но когда произойдет включение бойлера от терморегулятора, автомат защиты сработает от КЗ между корпусом и фазой, так как он был занулен защитным проводом, и человек не попадет под воздействие электротока. Не существует выражения «нулевая фаза», это противоположные понятия.

Вывод

Важно, чтобы при работе по определению фазы или нуля всегда соблюдалась техника безопасной работы с электричеством, которая описывается в электротехнике. Допустимый инструмент для самостоятельного поиска фазы в электрике — мультиметр. Когда один щуп зажимаем в руке и выставляем на приборе замеры переменного напряжения, а вторым щупом ищем фазу, если касаемся фазного провода, прибор покажет напряжение. Можно пользоваться индикатором поиска фазы.

Похожие статьи:

domelectrik.ru

Фаза и ноль. Работа и измерения. Особенности

У неопытных электриков или хозяев дома появляется вопрос: что же такое фаза и ноль? Раньше они не вникали в то, как устроена электропроводка. А теперь понадобилось отремонтировать розетку, заменить лампочку, и хочется все это сделать самому.

Электросеть разделена на два типа: постоянного и переменного тока. Электрический ток является движением электронов в каком-либо направлении. При постоянном токе электроны двигаются в одну сторону, имеют полярность. При переменном токе электроны меняют свою полярность с определенной частотой.

В первую очередь домашнему умельцу нужно соблюдать электробезопасность, а потом уже думать об устранении неисправности. Некоторые пренебрежительно относятся к опасности попасть под действие тока.

Все части под напряжением должны быть защищены изоляцией, клеммы розеток углублены в корпус таким образом, чтобы не было доступа и нельзя было случайно коснуться рукой. Даже конструкция вилки сделана так, что невозможно попасть под напряжение электрического тока, держась рукой за вилку. Мы уже привыкли к электричеству, и не замечаем опасности при проведении работ по ремонту электрических устройств. Поэтому, лучше освежить в памяти правила безопасности и быть внимательными.

Принцип действия

Сеть электрического переменного тока разделена на фазу и ноль (рабочую и пустую). Нулевая фаза предназначена для образования постоянной электросети при включении устройств, а также для создания заземления. На фазе находится рабочее напряжение.

Для работы электроустройства не важно, где находится фаза, а где ноль. При установке электрических проводов и включении ее в сеть дома нужно учитывать, где фаза и ноль. Проводка прокладывается кабелем с двумя или тремя жилами. В кабеле с двумя жилами находится фаза и ноль, а в кабеле с 3-мя жилами третий провод отводится для заземления. Перед работой нужно точно определить расположение выводов проводов.

Электрический ток заходит от подстанции с трансформатором, преобразующим высокое напряжение до 380 вольт. Низкая сторона трансформатора соединена в звезду. Три вывода соединены в нулевой точке, а оставшиеся выводятся на клеммы фаз.

Узел в нулевой точке подключается к заземляющему контуру подстанции. Ноль расщепляется на рабочий и защитный. Новые строящиеся дома оснащаются проводкой по такой схеме. На входе дома в щите располагается три фазы и два провода расщепленного ноля.

В старых зданиях остается схема проводки старого типа без расщепленного ноля, там вместо пяти проводов идут 4 жилы. Электрический ток от трансформатора проходит по воздуху или под землей к входному щиту, образует систему из трех фаз (питающая сеть 380) на 220. Производится разводка по щитам подъездов. В квартиру поступает кабель с 1-й фазой на 220 В и защитный провод.

Защитный провод не всегда есть в наличии, если старая проводка не переделана. В квартире нулем называется провод, который соединен с заземляющим контуром на подстанции, применяется для образования нагрузки фазы, которая подключена к противоположному выводу на трансформаторе. Защитный ноль из схемы удален, он служит для устранения неисправностей и аварий для отвода тока при повреждениях.

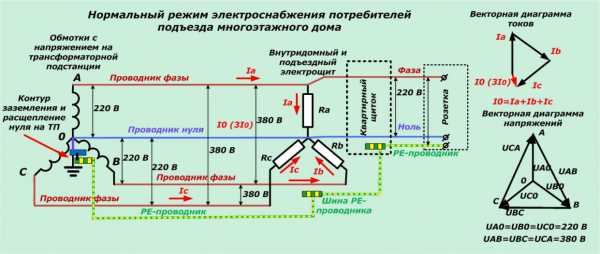

В такой цепи нагрузки распределены равномерно, так как на этажах сделана разводка и выведены щиты к линиям на 220В в распредщите подъезда. Напряжение, подходящее к дому, выполнено звездой. При выключенных в квартире всех устройств и отсутствии нагрузки в розетках, в линии питания тока не будет.

Это является простой рабочей схемой электроснабжения, которая использовалась много лет. Но в любой сети могут возникнуть неисправности, которые связаны с плохими контактами соединений, либо обрывом проводов.

Обрыв провода

Проводник может легко оторваться, или его могут забыть подключить. Это происходит довольно часто, так же, как и могут отгореть провода при некачественном контактном соединении и большой нагрузке. Если в квартире нет соединения потребителя с щитком напряжения, то устройство не будет работать. Какой именно провод разорван, не имеет значения. То же самое получается при обрыве провода одной из фаз, которая питает дом или подъезд. Квартиры, питающиеся от этой линии, не будут иметь возможность получать электричество.

В двух остальных цепях все устройства будут работать в нормальном режиме, а ток ноля будет складываться из оставшихся составляющих. Все вышеописанные обрывы проводников связаны с выключением питания от квартиры, бытовые устройства при этом не ломаются. Опасным случаем может стать момент, когда исчезнет соединение между средней точкой потребителей щита дома и контуром заземления трансформатора подстанции. Это возникает у электриков, не имеющих достаточной квалификации.

Путь прохода тока через ноль к заземлению исчезает. Ток начинает идти по наружным контурам, имеющим напряжение в 380 В. В результате получается что на нагрузках вместо 220В будет 380В. На одном щите окажется небольшое напряжение, а на втором около 380 В. Высокое значение напряжения повредит изоляцию, нарушит работу устройств, приведет к поломкам и выходу из строя приборов.

Чтобы таких ситуаций не было, применяют защитные устройства для блокировки от повышенного напряжения. Они устанавливаются в щиток квартиры, либо внутри дорогостоящих приборов.

Способы определения где фаза и ноль

Любой домашний мастер при электромонтажных работах дома или в другом месте при подключении розетки или люстры сталкивается с вопросом определения фазы и ноля на проводах. Мы расскажем, какие существуют методы и способы правильного определения фазных проводов, нулевых жил, заземляющих защитных проводов. Конечно, для имеющего опыт в таких электромонтажных работах специалиста не доставит большого труда определить фазу и нулевой провод. Но как быть людям, которые не умеют этого делать?

Разберемся, как можно в домашних условиях без специальных инструментов для измерения и электронных приборов своими силами узнать наличие на проводах где фаза и ноль, заземление.

Во время поломок в сети тока часто домашние умельцы применяют недорогую индикаторную отвертку для проверки наличия напряжения китайского изготовления.

Она действует по закону емкостного тока, проходящего по телу человека. Такая отвертка состоит из следующих деталей:

• Наконечник металлический, заточенный под отвертку, присоединяется к фазе.
• Резистор для ограничения тока, который уменьшает амплитуду тока до небольшой величины.
• Лампочка неоновая, начинает светиться при прохождении тока, показывает наличие фазы на проводнике.
• Площадка для касания пальцем человека, чтобы создавалась цепь тока по телу через землю.

Квалифицированные специалисты применяют для контроля фазы приборы с качественными деталями и имеющими несколько функций, с индикаторами под отвертку, светодиод светится с помощью транзисторной схемы, подключенной от батареек на 3 вольта.

Такие устройства кроме фазы могут решать другие вспомогательные задачи. Они не имеют клеммы для контакта пальцем. Как проверять наличие фазы в розетках индикатором, показано на рисунке.

Днем плохо видно, как светится лампочка, требуется приглядываться. Там, где лампочка светится, есть фаза. На рабочем нуле и защитном заземлении лампочка не будет гореть. Если лампа светится в других случаях, то это говорит о том, что имеются неисправности в схеме.

Во время работы с такой отверткой нужно проверить исправность ее изоляции, не касаться вывода индикатора без изоляции под напряжением. Также с помощью тестера можно в розетке определить наличие напряжения.

Показания на тестере:

• 220 В между фазой и нолем.
• Нет напряжения между защитным нолем и рабочим.
• Нет напряжения между защитным нолем и фазой.

Последний вариант – это исключение. При нормальной схеме стрелка будет показывать разность потенциалов 220 В. Но в наших розетках его нет, так как здание дома старое, электропроводка не изменялась. После реконструкции электропроводки вольтметр покажет напряжение 220 В.

Особенности нахождения неисправности

Состояние схемы электропроводки не всегда определяется путем обычной проверки напряжения. На выключателях имеется различное положение, которое иногда вводит в заблуждение электрика. На рисунке изображен случай, при выключенном выключателе на проводе фазы светильника нет напряжения при исправной проводке.

Поэтому, при измерениях в поиске поломок нужно проводить тщательный анализ возможных случаев.

Цветовка проводов

Определить, на какой жиле есть напряжение, а на какой нет, довольно просто. Существует много способов вычисления где находятся фаза и ноль.

Одним из методов является определение по цвету изоляции проводов. Каждая жила в кабеле и в электрооборудовании окрашена цветом изоляции определенной расцветки, определенной стандартом. Зная цвета распределения функциям проводов, можно легко произвести установку электропроводки.

Рабочие фазы подключают проводами с черным цветом изоляции, либо может быть коричневый или серый цвет. Нулевой провод монтируют в светло-синей изоляции. При установке вспомогательного дополнительного заземления применяют проводники с зеленым или желтым цветом изоляции.

Такой способ определения по цвету проводов, фаза и ноль, не является надежным, так как при монтаже электропроводки специалисты не всегда добросовестно соблюдают маркировку проводов по цвету жил.

Похожие темы:



electrosam.ru

как определить фазу и ноль самостоятельно :: SYL.ru

Каждый, кто хоть в какой-то степени разбирается в электротехнике, знаком со многими терминами и определениями. А профессиональные электрики и подавно. Но большая часть жителей не знают, что такое ноль и фаза. Что же обозначают данные слова? Как определить, где и что есть? В рамках данной статьи попробуем внести ясность.

Общие сведения

В нашей повседневной жизни мы сталкиваемся с электричеством практически в любом месте, где пребываем. Будь это работа или различные заведения: кино, театр, магазины, спортивные комплексы – перечислять можно очень долго. Что и говорить, мы пользуемся многими электроприборами ежедневно, причем лет так 20 или 30 лет назад их было не так много, как в настоящее время. Причем их число растет с завидной периодичностью.

Но все электрическое оборудование не может работать вечно и рано или поздно оно начинает ломаться, что просто неизбежно. Вечного двигателя пока еще никто не изобрел, поэтому на чудо надеяться не стоит. Некоторые люди хотят научиться чему-то новому, неизведанному и электричество не является исключением. Хотя бы потому, что можно самостоятельно проводить ремонт бытовой техники. Конечно, лучше приглашать специалиста, но легкую работу можно выполнить самостоятельно. Только для этого необходимо изучить фундаментальные понятия, дабы разобраться, что такое ноль и фаза.

Что такое электричество?

Описание тока следует начать с понятия электрического заряда, который, по сути, является скалярной величиной. Если взять эбонитовую палочку и потереть о шерсть, то у нее появится отрицательный заряд. Это связано с избытком электронов в результате контакта с шерстью. Это именуется статическим электричеством и бывает на волосах. Только в этом случае заряд положительный, поскольку теряются электроны.

Что касается электрического тока, то это упорядоченное движение заряженных частиц по какому-нибудь проводнику. Движение это возникает из-за электромагнитного поля. Ток может быть двух видов:

• Постоянным – его значение и направление не меняются.
• Переменным – он уже меняется во времени.

В качестве источника для постоянного тока используется батарея. У автомобилей, где он тоже в основном используется, это аккумулятор. Переменный ток имеет более широкое распространение, и именно им питаются все наши бытовые электрические приборы. Обусловлено это тем, что его легче получать.

То, что нужно знать всем

Чтобы хорошо разбираться в том, что такое ноль и фаза, необходимо знать главные характеристики переменного тока. Это его синусоида. То есть сначала происходит нарастание в одном направлении до максимума, потом начинает спадать. Но как только достигнет нуля, начинает снова возрастать, но уже в другом направлении.

Помимо этого, в переменном токе следует различать и три другие важные составляющие:

• Фаза.
• Ноль.
• Земля.

Именно эти три определения стоит знать каждому, что хоть в какой-то мере интересуется природой бытового электричества. Любой человек сталкивался с ними и каждый понимал, что они непосредственным образом как-то связаны с переменным током. Теперь стоит расширить познания. Но прежде стоит задать себе вопрос, откуда берется электроэнергия?

Рождение электричества

В настоящий момент времени энергия, которая питает плиту в доме, холодильник, стиральную машину и прочие электрические приборы, приходит к нашим домам прямиком из электростанций. Практически всех любопытных интересует измерение фазы и ноля. Но куда более важен вопрос, как образуется электричество?

Одна станция не сможет обеспечить необходимым количеством энергии страну целиком. Поэтому в каждой стране их нужное количество, чтобы хватало одному городу. При этом принцип действия большинства из них один и тот же.

Используется специальное оборудование, именуемое генератором. В нем располагается катушка (статор), внутри которой вращается магнит (ротор). В результате такого движения рождается переменный ток.

Ротор вращается под воздействием какой-нибудь силы – поток воды, к примеру, в связи с чем многие станции располагаются на воде и строятся плотины. Вращение ротора заставляет магнитный поток меняться, отчего и получается переменное напряжение, у которого то положительное, то отрицательное значение.

А дальше энергия претерпевает преобразования с одного значения на другое, как правило, более высокое. Это необходимо, чтобы на протяжении всего пути минимизировать потери тока. По этой причине можно услышать, что на ЛЭП напряжение может составлять до нескольких десятков тысяч вольт.

Но пред тем, как попасть непосредственно в дом, напряжение снижается до допустимого значения – 220 В. Для этого в каждом дворе есть понижающие трансформаторы.

Фаза

Сами по себе термины “фаза”, “ноль” и “земля” хорошо знакомы профессиональным электрикам. Но, к примеру, фаза встречается и в физике – под этим определением можно назвать несколько состояний воды:

• жидкое;
• твердое;
• газообразное.

Помимо этого, под фазой можно понимать несколько стадий колебания, что может относиться к волновому движению. В астрономии здесь несколько иное значение, что можно понять по наблюдению за луной.

Чуть выше было рассмотрено, как рождается электричество на станциях. Так вот именно на рабочую фазу, которую электрики называют просто – фазой, подается напряжение. Чтобы более точно представить себе, что это значит, следует раскрыть следующее понятие – ноль.

Ноль

Как известно в розетках два отверстия, соответственно, у вилок имеется по два штырька. Обычно такое встречается в старых домах, где к каждому потребителю подходят лишь два провода ноль, фаза.

В странах Европы и с недавнего времени на территории России стал применяться евростандарт. Здесь вместо двух жил или проводов уже три, за счет включения дополнительного защитного проводника.

Но что такое ноль и нужен ли он вообще? Ответ однозначен: нужен! Чтобы возник электрический ток и начал питать какой-нибудь бытовой прибор (фен, чайник, утюг и так далее), необходима замкнутая цепь. Это обеспечивается нулем и фазой. То есть по фазному проводу электроэнергия поступает в наши дома, проходит сквозь потребитель (совершается работа) и возвращается обратно по нулевому проводнику.

При этом важно, чтобы подключенный прибор работал – машинка стирала, телевизор показывал, утюг и чайник грелись и т. п. Иначе ток протекать не будет, однако напряжение на фазе никуда не денется. Поэтому важно следить, чтобы малыши ничего не вставляли в розетку.

Земля

Важно не только знать, как определить фазу и ноль, нужно и отличать заземление, которое стало применяться в новостройках. Как теперь известно, без фазы и нуля не бывает электричества, то есть он течет между двумя этими проводами. Только стоит еще прояснить, что такое переменное напряжение. В России и ряде стран электросеть характеризуется частотой 50 Гц (герц). Это означает, что ток меняет свое направление от фазы к нулю и наоборот очень часто – 50 раз за секунду!

Если по фазе проходит напряжение, то его нет у нулевого проводника. Так как большинство домов на территории Российской Федерации было построено еще во времена СССР, то в вводном электрическом щитке нулевой провод соединен с «землей» и дополнительно еще с заземлителем, который вкопан в грунт. При этом «земля» напрямую соединена с корпусом щитка, а ноль располагается в изолированной колодке.

Способы определения фазы и нуля

Мало понимать, что такое ноль и фаза, ни в коем случае нельзя их путать! Если при включении это не имеет значения, то делая монтаж проводки, в особенности самостоятельно, это необходимо учитывать. В противном случае можно устроить в цепи короткое замыкание. Поэтому нужно четко понимать, где фаза, а где ноль.

При необходимости провести замену розетки выключателя или люстры, первым делом стоит определить, где именно располагается ноль с фазой. У подготовленного человека это не вызовет никаких проблем, а вот для большинства людей это серьезная задача.

Но не стоит отчаиваться, так найти эти провода не так сложно, как может показаться на первый взгляд. Существует несколько способов, которые ниже будут рассмотрены.

Цветовая ориентация

Это самый безопасный способ по определению фазного и нулевого проводов. Необходимо знать, какими цветами они обозначаются, а чтобы не было никакой путаницы, введены следующие цвета фазы ноля и земли:

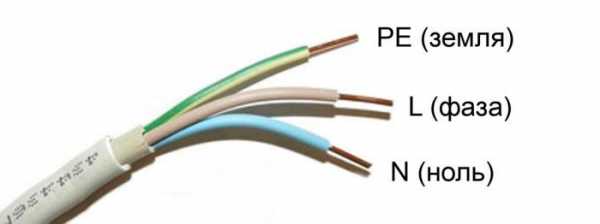

• Синий либо сине-белый цвет – это рабочий ноль.
• Желто-зеленым цветом принято обозначать защитный ноль.
• Красным, белым, черным, коричневым цветом окрашиваются фазные проводники.

В каждой стране принят свой цвет фазы. Только стоить заметить, что такой способ подойдет лишь новостройкам, которых разводка проводов оформлена в соответствии со стандартом IEC 60446, принятым в 2004 году. Определить фазу и ноль согласно цветовой маркировке в старых домах, таких как хрущевки, сталинки, брежневки, невозможно. В этом случае может подойти другой способ.

Индикаторная отвертка является неотъемлемым инструментом в наборе каждого домашнего мастера на все руки. При помощи этого универсального средства можно не только откручивать крепежные элементы, но и найти фазу.

Процедура выполняется очень легко, поскольку особых знаний и умений здесь не потребуется. Все что нужно, это:

• Металлическим концом коснуться оголенного провода или одного из каналов в розетке.
• Во время проверки ни в коем случае не касаться самой рабочей части!
• Нужно коснуться большим пальцем (или любым другим) контактной площадки инструмента.

Данный способ, как и определение фазы и нуля по цвету проводов, работает безотказно.

Если напряжение присутствует, то загорится индикатор отвертки, в противном случае – это не фаза, а ноль. Помимо лампочки в отвертке имеется резистор, благодаря чему создается сопротивление протеканию тока и напряжение немного снижается. Поэтому проверка будет полностью безопасной.

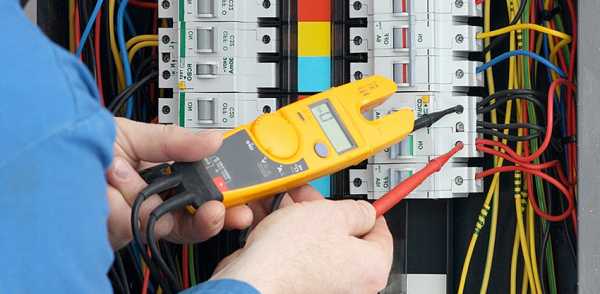

Определение фазы мультиметром

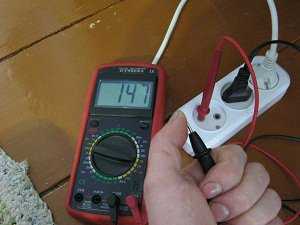

Другой не менее известный среди радиолюбителей прибор – мультиметр, тоже может быть использован для нахождения фазы в домашней электросети. На приборе выбирается режим измерения переменного тока (как правило, обозначается V~) и выставляется передел более 220 В. Обычно тэто 500, 700 или 800 Вольт. Щупы должны быть подключены к разъемам COM (черный) и VΩmA (красный).

Одним щупом (обычно красным) нужно коснуться оголенного участка провода или погрузить в какой-нибудь канал розетки. Другим (уже черным) щупом касаемся какой-либо заземленной поверхности (батарея отопления, стальные элементы стены и прочее). При этом если красный щуп будет на фазе, то на дисплее прибора появится значение напряжения в диапазоне от 100 до 230 В, при условии, что нет перебоев электроснабжения. В противном случае это будет ноль.

Петля фаза-ноль

Периодически стоит проводить замер сопротивления фаза-ноль, что позволит электроприборам работать в бесперебойном режиме. Главная причина в таких замерах – это частое срабатывание автоматов. Обычно это обусловлено перегрузками в электросети или наличием короткого замыкания. Все это отрицательно сказывается на работе бытовых приборов.

Не все представляют, что значит петля фаза и ноль. Так обозначается контур, который образуется соединением нулевого провода, расположенного в заземленной нейтрали. Таким образом и получается петля.

В заключение

Можно найти много способов, как найти фазу и ноль без специального оборудования. К примеру, «умельцы» используют сырую картошку или водопроводную воду. Однако крайне не рекомендуется проводить такие опыты, поскольку есть большой риск для собственного здоровья.

Есть проверенные способы, которые не представляют угрозы при соблюдении техники безопасности. Поэтому не стоит заново изобретать велосипед и придумывать невесть что.

www.syl.ru

Что такое фаза и ноль

Чтобы выяснить, что такое фаза и ноль, обычному человеку совсем не нужно углубляться в электронные дебри. Вокруг нас множество живых примеров, на которых можно доходчиво выяснить для себя суть этих понятий. Рассмотрим с этой точки зрения обыкновенную штепсельную розетку. В каждой розетке частного дома или квартиры имеется переменный ток. Также к розетке подведены два электрических провода ноль и фаза. Подача переменного тока производится по одному из них, который и носит название фазы. Как определить фазу и ноль Определить, какой из двух проводов является фазой, можно при помощи индикаторной отвертки. В случае прикосновения лампочка, установленная в ручке отвертки, будет светиться. Материалом для рукоятки служит полупрозрачный пластик. Рабочая частота фазного провода в большинстве случаев составляет 50 герц, то есть положительные и отрицательные значения меняются местами 50 раз в течение одной секунды. Провод, называемый «ноль», не находится под напряжением и используется в качестве заземления. В случае короткого замыкания, ноль отводит электрический ток. Провод фазы нельзя трогать ни в коем случае, тогда как к нулю можно прикасаться совершенно свободно. Подключенные проводки имеют разную окраску. Ноль, как правило, имеет голубую или синюю расцветку. Фаза имеет собственную окраску, поскольку находится под напряжением и представляет серьезную опасность. Смертельный случай может наступить и при напряжении чуть более 50-ти вольт, а в розетках – вообще 220 вольт переменного электрического тока. Современные евророзетки Подключение к розетке двух проводов применялось раньше – примерно 10-15 лет назад. Сейчас используются розетки, изготавливаемые по европейским стандартам. При вскрытии такой розетки внутри можно увидеть уже не два, а три провода. Первый из них, фазный, находящийся под напряжением, имеет любую окраску, кроме синей. Синяя или голубая окраска используется для нулевого рабочего проводника. Третий провод, окрашенный в желто-зеленый цвет, называется защитным нулевым. В евророзетках проводник фазы располагается справа, а если в выключателях, то сверху. Защитный нулевой проводник в розетках расположен слева, а в выключателях – снизу. Роль первых двух проводов уже выяснилась, осталось ответить на вопрос: для чего нужен третий, защитный провод. Когда оборудование, подключаемое в розетку, находится полностью в исправном состоянии, то ноль находится в бездействии. Его защита производится при коротком замыкании, когда ток попадает на участки, обычно не попадающие под напряжение. Защитный провод заберет этот ток на себя и перенаправит его в землю или к источнику. То есть, можно будет ощутить лишь легкий удар током. В общих чертах мы выяснили, что такое фаза и ноль. Эти значения являются основными для всех электрических сетей.

electric-220.ru

Чем отличается фаза от нуля

Главная » Теория » Напряжение » Что такое фаза и ноль в электрике — учимся определять разными способами?

Что такое фаза и ноль в электрике — учимся определять разными способами?

Электрические сети бывают двух типов. Сети переменного тока и сети с постоянным током. Электрический ток, как известно, — это упорядоченное движение электронов. В случае постоянного тока они двигаются в одном направлении и. как принято говорить, имеют постоянную поляризацию. В случае с переменным током направление движения электронов все время меняется, то есть ток имеет переменную поляризацию.

Принцип работы сети переменного тока

Сеть переменного тока делится на две составляющие: рабочая фаза и пустая фаза. Рабочую фазу иногда просто называют фазой. Пустую называют нулевой фазой или просто — ноль. Она служит для создания непрерывной электрической сети при подключении приборов, а также для заземления сети. А на фазу подается рабочее напряжение.

При включении электроприбора не важно, какая фаза рабочая, а какая пустая. Но при монтаже электропроводки и подключении ее в общедомовую сеть это нужно знать и учитывать. Дело в том, что установка электропроводки делается или с помощью двухжильного кабеля, или трехжильного. В двухжильном одна жила – рабочая фаза, вторая – ноль. В трехжильном рабочее напряжение делится на две жилы. Получается две рабочих фазы. Третья жила – пустая, ноль. Общедомовая сеть выполняется из трехжильного кабеля. Общая схема электропроводки в частном доме или квартире, в основном, тоже делается из трехжильного провода. Поэтому перед подключением квартирной проводки нужно определить рабочие и нулевую фазы.

Способы определения фазных и нулевых проводов

Узнать, на какую жилу подается напряжение, а на какую нет, несложно. Есть несколько способов определения фазы и нуля.

Первый способ. Фазы определяются по цвету оболочки жил. Обычно рабочие фазы имеют цвета черный, коричневый или серый, а ноль – светло-синий. Если устанавливается дополнительное заземление, то его жила — зеленого цвета.

В этом случае не используют дополнительных приборов для определения фаз. Следовательно, такой способ не очень надежен, потому что, монтируя проводку, электрики могут не соблюдать цветовую маркировку жил.

Основным отличием между фазным и линейным напряжением в сетях переменного тока является показатель величины напряжения, который у линейного в 3 раза выше, чем у фазного.

Для организации уличного освещения используют фотореле. Как правильно подключить такое устройство, можно узнать здесь.

Надежнее определять фазы с помощью электроиндикаторной отвертки. Она представляет собой непроводящий ток корпус, в который встроены индикатор и резистор. В качестве индикатора используют неоновую лампочку. При касании жалом отвертки оголенного, под напряжением, провода индикатор, если жила рабочая, загорается. Если ноль, то не срабатывает. С помощью такой отвертки можно определять и исправность сети. Если при касании жалом поочередно жил провода лампочка не загорается, то сеть неисправна.

Случается, что индикатор загорается при прикосновении к обеим жилам провода, то есть и к фазе и к нулю. Это значит, что в пустой фазе где-то есть обрыв. Его нужно найти и устранить.

Можно осуществить определение фазы мультиметром. Сначала устанавливаем режим измерений – переменное напряжение. Потом конец одного щупа зажимаем в руке. Вторым щупом касаемся жилы. Если фаза рабочая, то на экране прибора будет показана величина напряжения.

Можно определить рабочую фазу и с помощью обычной электрической лампочки. Берем лампочку. вкрученную в патрон, с двумя отрезками провода. Один конец заземляем. Можно заземлить его, прикрутив к отопительной батарее. Концы проводов, естественно, должны быть оголенными. Вторым концом касаемся жилы. Если лампочка загорается, то фаза – рабочая.

Один из методов, показывающих что такое фаза и ноль в электрике, на видео

ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

1. Сейчас в точке 1 фазы нет.
2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2017 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как определить ноль и фазу? Самые быстрые способы

Часто при монтаже бытового электрооборудования мастеру важно знать, где находится «фаза». Такая необходимость возникает в тех случаях когда, например, требуется установить выключатель или подключить чувствительные к правильной фазировки электротехнические устройства.

Если выключатель света подключён правильно, то при положении «выкл» будет обесточен участок проводки который ведёт к патрону и можно абсолютно спокойно проводить монтажные работы в этом месте, например замену лампочки, не опасаясь удара электрическим током.

Определить наличие или отсутствие электрического тока в цепи «на глаз» не представляется возможным, поэтому стоит приобрести специальные приборы и инструменты.

• Индикаторная отвёртка.
• Тестер или мультиметр.
• Пассатижи.

Цена их, как правило, не велика. При выборе стоит отдать предпочтение только тем моделям, которые имеют надёжную изоляцию.

Устройство бытовых электрических сетей

Прежде чем приступать к такой ответственной операции как определение фазного провода необходимо очень хорошо понимать устройство бытовой электрической сети.

В отличие от сетей, по которым осуществляется передача электрической энергии от электростанций к трансформатору, напряжение в жилом доме или квартире составляет всего 220 вольт, но даже это напряжение может быть опасно для жизни и здоровья, а также являться причиной пожара, вследствие короткого замыкания.

Поэтому работать с электричеством можно только при условии соблюдения правил техники безопасности.

Бытовая электросеть, как правило, состоит из трёхжильного провода:

Разберём теперь более подробно каждый.

Что такое «фаза»?

«Фаза» или фазный провод это проводник, по которому в дом поступает электричество от поставщика электроэнергии. Отличается он от других жил кабеля наличием напряжения 220 в..
Но чтобы эксплуатировать электрический прибор или технику одного только фазного провода недостаточно.

Подобно тому, как и «пальчиковая» батарейка не сможет обеспечить электричеством какой — либо прибор, подключённый только одним полюсом, так и фазный провод нуждается ещё в одном проводнике имя которому — «ноль».

Что такое ноль, и как его определить?

«Ноль» — это проводник, который протянут от генератора электростанции к потребителям, и хотя в нём электрический ток практически отсутствует, это полноправный участник в отношениях по передаче электрического тока по металлическим проводам.

Определить ноль совершенно не сложно. Для этой цели можно использовать мультиметр или тестер. Если замеры проводятся с помощью мультиметра, то необходимо один из щупов подсоединить к какому-нибудь заземлённому предмету, а другой поочерёдно к проводам, когда прибор покажет напряжение 2 — 3 В. то тот провод, к которому был подсоединён щуп в данный момент и является нулевым.

В роли заземлённого проводника может выступать металлический радиатор системы отопления в период, когда в нём находится жидкость под давлением.

Что такое заземление?

В отличие от «фазы» и «ноля» заземление, если можно так сказать, является местным жителем. Заземление — это проводник, который подключён к земле непосредственно в месте нахождения дома, и служит, для того чтобы при пробое изоляции фазного провода на корпус устройства исключить поражение человека электрическим током.

Как отличить друг от друга фазу и ноль?

Для того чтобы отличить «фазу» от других проводов можно воспользоваться таким инструментом, как индикаторная отвёртка.

Если дотронуться до металлической части провода, жалом этой отвёртки при этом, придерживая противоположный торец указательным пальцем то индикатор, будет светиться при наличии фазного провода. Также можно определить «фазу» с помощью мультиметра.

Для этого необходимо включить прибор в режим измерения переменного тока.

Выставить максимально возможное напряжение на приборе. Минусовой щуп необходимо подсоединить к какому-нибудь заземлённому предмету, например, к радиатору отопления, а другой попеременно подключать к проводникам.

Когда прибор покажет напряжение, которое примерно равно 220 В. то проводник, к которому вы подключились и есть фазный провод.

Как определить «фазу» и «ноль» без измерительных приборов.

Для того чтобы обнаружить фазу можно использовать проверенный временем, очень простой и недорогой способ.

С помощью обыкновенного патрона с лампой накаливания несложно определить пару «ноль» — «фаза». Нужно взять патрон и два провода, которые отходят от него попеременно подсоединять к проводам с предполагаемыми фазным и нулевым проводами.

Когда же лампочка загорится это будет означать что один из подключённых проводов является фазным. Теперь останется узнать какой именно. Очень просто это сделать если в электрической сети включена система УЗО. В этом случае если подключить патрон с лампой одним концом к третьему проводу, который является в данном случае заземлением, а другой попеременно к другим проводникам.

В момент, когда произойдёт автоматическое отключение электричества, будет означать то, что второй провод, к которому вы подсоединили щуп мультиметра, является «фазой». Соответственно третий проводник будет «ноль».

Если нет УЗО то после определения пары «фаза» — «ноль», один провод следует подключить к заземлению, а второй будет слегка искрить при соприкосновении с «фазой».

Заблуждения, которые могут возникнуть при определения фазного провода.

Это не совсем заблуждения, просто, если следовать этому способу определения
фазы можно неправильно сделать вывод о том, где именно она находится.

Способ определения фазы по цвету провода

Если рабочие, которые занимались монтажом проводки сделали всё правильно то фазный провод должен быть чёрного или коричневого цвета.

Но полностью полагаться на такой способ определения фазы нельзя, т. к. не исключено, что при подключении, провода просто перепутали. И вместо фазного провода чёрного цвета там будет «земля» или «ноль».

В заключении стоит отметить, что заниматься самостоятельными электромонтажными работами стоит только в том случае если вы очень хорошо разбираетесь в том, что делаете, в противном случае стоит обратиться к специалистам, которые выполнят работы по монтажу проводки, качественно и в срок.

Источники: http://elektrik24.net/teorija/napryazhenie/chto-takoe-faza-i-nol.html, http://eltechbook.ru/zakon_faza.html, http://okarkase.ru/kommunikacii/elektrichestvo/kak-opredelit-nol-i-fazu-samye-bystrye-sposoby.html

electricremont.ru

Что такое фаза и ноль

Что такое фаза и ноль

Чтобы выяснить, что такое фаза и ноль, обычному человеку совсем не нужно углубляться в электронные дебри. Вокруг нас множество живых примеров, на которых можно доходчиво выяснить для себя суть этих понятий. Рассмотрим с этой точки зрения обыкновенную штепсельную розетку .

В каждой розетке частного дома или квартиры имеется переменный ток. Также к розетке подведены два электрических провода ноль и фаза. Подача переменного тока производится по одному из них, который и носит название фазы.

Как определить фазу и ноль

Определить, какой из двух проводов является фазой, можно при помощи индикаторной отвертки. В случае прикосновения лампочка, установленная в ручке отвертки, будет светиться. Материалом для рукоятки служит полупрозрачный пластик. Рабочая частота фазного провода в большинстве случаев составляет 50 герц, то есть положительные и отрицательные значения меняются местами 50 раз в течение одной секунды.

Провод, называемый «ноль», не находится под напряжением и используется в качестве заземления. В случае короткого замыкания, ноль отводит электрический ток. Провод фазы нельзя трогать ни в коем случае, тогда как к нулю можно прикасаться совершенно свободно.

Подключенные проводки имеют разную окраску. Ноль, как правило, имеет голубую или синюю расцветку. Фаза имеет собственную окраску, поскольку находится под напряжением и представляет серьезную опасность. Смертельный случай может наступить и при напряжении чуть более 50-ти вольт, а в розетках – вообще 220 вольт переменного электрического тока.

Современные евророзетки

Подключение к розетке двух проводов применялось раньше – примерно 10-15 лет назад. Сейчас используются розетки, изготавливаемые по европейским стандартам. При вскрытии такой розетки внутри можно увидеть уже не два, а три провода. Первый из них, фазный, находящийся под напряжением, имеет любую окраску, кроме синей. Синяя или голубая окраска используется для нулевого рабочего проводника. Третий провод, окрашенный в желто-зеленый цвет, называется защитным нулевым.

В евророзетках проводник фазы располагается справа, а если в выключателях, то сверху. Защитный нулевой проводник в розетках расположен слева, а в выключателях – снизу. Роль первых двух проводов уже выяснилась, осталось ответить на вопрос: для чего нужен третий, защитный провод. Когда оборудование, подключаемое в розетку, находится полностью в исправном состоянии, то ноль находится в бездействии. Его защита производится при коротком замыкании, когда ток попадает на участки, обычно не попадающие под напряжение. Защитный провод заберет этот ток на себя и перенаправит его в землю или к источнику. То есть, можно будет ощутить лишь легкий удар током.

В общих чертах мы выяснили, что такое фаза и ноль. Эти значения являются основными для всех электрических сетей.

ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

1. Сейчас в точке 1 фазы нет.
2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2017 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Для чего нужны фаза, ноль и заземление?

Известно, что электрическая энергия вырабатывается на электрических станциях при помощи генераторов переменного тока. Затем, по линиям электропередач от трансформаторных подстанций электроэнергия поступает потребителям. Разберем подробнее, каким образом энергия подводится к подъездам многоэтажных домов и частным домам. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

Простое объяснение

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру. Помимо этого назначение нуля в электропроводке — выравнивание фазного напряжения. Заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человек от поражения электрическим током. Подробнее о заземлении вы можете узнать в соответствующем разделе сайта.

Надеемся, наше простое объяснение помогло разобраться в том, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов. чтобы понимать, какого цвета фазный, нулевой и заземляющий проводник!

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено. Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током.

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику «!

Рекомендуем также прочитать:

Источники: http://electric-220.ru/news/chto_takoe_faza_i_nol/2012-12-21-251, http://eltechbook.ru/zakon_faza.html, http://samelectrik.ru/dlya-chego-nuzhny-faza-nol-i-zazemlenie.html

electricremont.ru
