Цветовая маркировка фаз — Всё о электрике в доме

Цвета проводов в электрике

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

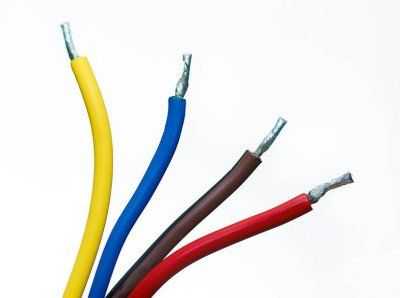

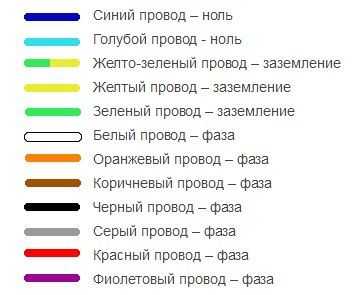

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цветовая маркировка проводов

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

  • фаза A – желтый;
  • фаза B – зеленый;
  • фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

  • В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
  • Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
  • Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

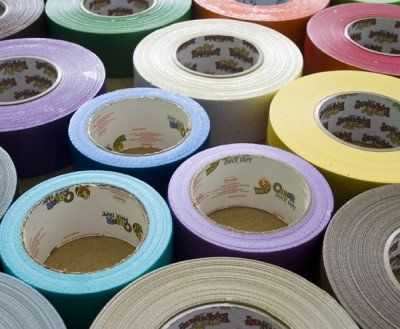

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

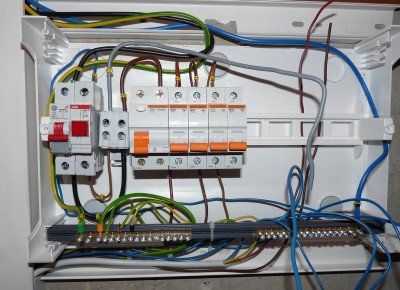

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

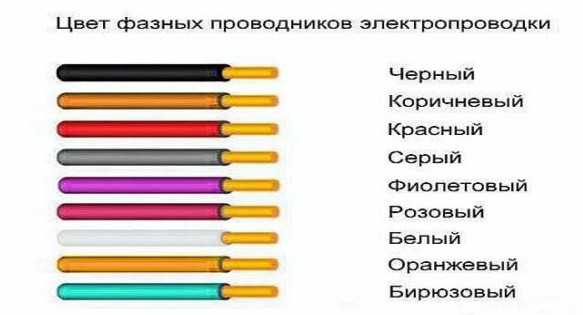

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Правильная маркировка проводов

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Обозначение фазных проводов

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

  • Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

На фото представлен знак заземления

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка в сети постоянного тока

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

  • Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
  • На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

  • Маркировка проводов в щитах может содержать символ «0». Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

Пример нестандартного обозначения на схемах

  • Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
  • Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.

Источники: http://tokidet.ru/provodka/provoda-i-kabeli/cveta-v-elektrike.html, http://stroychik.ru/elektrika/cvetovaya-markirovka-provodov, http://elektrik-a.su/zashhita-i-avtomatika/vtorichnye-cepi/markirovka-provodov-i-kabelej-505

electricremont.ru

Обозначение проводов в электрике — Всё о электрике в доме

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

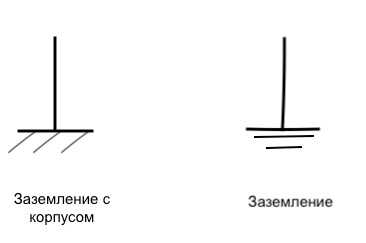

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвета проводов в электрике

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цветовая маркировка проводов

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

  • фаза A – желтый;
  • фаза B – зеленый;
  • фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

  • В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
  • Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
  • Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Источники: http://stroychik.ru/elektrika/cvetovaya-markirovka-provodov, http://megamolotok.ru/elektrichestvo/51-cveta-provodov-zazemlenie-faza-nol, http://tokidet.ru/provodka/provoda-i-kabeli/cveta-v-elektrike.html

electricremont.ru

Обозначение фазы и нуля на схеме — Ремонт квартир

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесь четко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов



Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

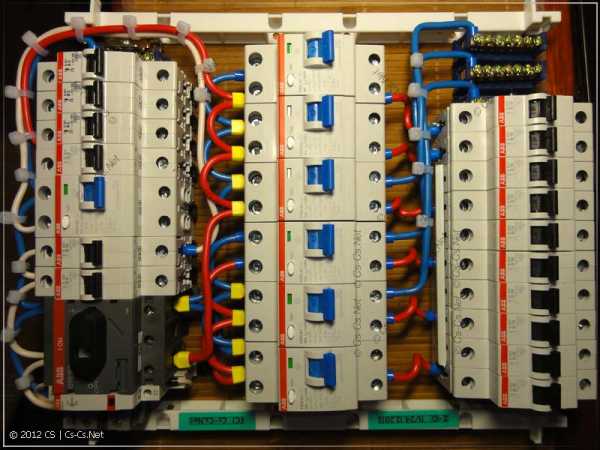

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет  на фазный провод и, соответственно, на нулевой.

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

stroimdom44.ru

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

www.allremont59.ru

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

bt-energy.ru

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.

Чтобы не перепутать провода, следует сделать таблицу на бумаге, расшифровав цвет каждого провода

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет— вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Провода между собой можно соединить с помощью изоленты

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

6watt.ru

remontkvartiri.me

Цвета проводов в электрике: значение, маркировка

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

  • Земля — «РЕ».
  • Ноль — «0» или «N».
  • Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль — белый/серый цвет.
    2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

‘;
blockSettingArray[0][«minSymbols»] = 0;blockSettingArray[0][«minHeaders»] = 0;blockSettingArray[2] = [];
blockSettingArray[2][«setting_type»] = 3;
blockSettingArray[2][«element»] = «»;
blockSettingArray[2][«directElement»] = «.sb-a»;
blockSettingArray[2][«elementPosition»] = 1;
blockSettingArray[2][«text»] = ‘

‘;
blockSettingArray[2][«minSymbols»] = 0;blockSettingArray[2][«minHeaders»] = 0;blockSettingArray[3] = [];
blockSettingArray[3][«setting_type»] = 3;
blockSettingArray[3][«element»] = «»;
blockSettingArray[3][«directElement»] = «.footer-a»;
blockSettingArray[3][«elementPosition»] = 1;
blockSettingArray[3][«text»] = ‘

‘;
blockSettingArray[3][«minSymbols»] = 0;blockSettingArray[3][«minHeaders»] = 0;blockSettingArray[6] = [];
blockSettingArray[6][«setting_type»] = 1;
blockSettingArray[6][«element»] = «h3»;
blockSettingArray[6][«elementPosition»] = 0;
blockSettingArray[6][«elementPlace»] = 5;
blockSettingArray[6][«text»] = ‘

‘;
blockSettingArray[6][«minSymbols»] = 0;blockSettingArray[6][«minHeaders»] = 5;

var jsInputerLaunch = 15;

remboo.ru

Буквенное обозначение фазы и нуля в электрике

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Определение 1

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Определение 2

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

spravochnick.ru

Как обозначается рубильник. Обозначения фазы и нуля в электрике

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника.
В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность
, нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы
от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависим

elecmaster.ru

Цвета проводов в электрике — правила маркировки жил

Многие, приобретая электропроводку, даже не обращают внимания на цвет изоляции самих жил. Им кажется, что выгоднее для квартиры приобрести обычное белое изделие, без внешней изоляции — ведь оно дешевле. Но это в корне неправильно, ведь цветовая маркировка жил существует не для красоты. Скорее расцветка изоляции — это продиктованная безопасностью и удобством необходимость.

К примеру, если монтаж электропроводки произведен в соответствии с цветовой маркировкой жил, то для того, чтобы понять, где фазный провод, а где ноль или земля, достаточно беглого взгляда, так как их не слишком много и запомнить их легко.

Обозначения проводов по цвету, помимо удобства в монтаже, обеспечивают и безопасность электромонтера. Ведь, глядя на провод, уже можно понять, необходимо ли снятие напряжения для ремонта, или можно обойтись без этого.

Сейчас попробуем понять, какого цвета провода фазы ноля и земли и как это может помочь в работе не только электромонтера, но и домашнего мастера.

Цветовая маркировка трёхжильных кабелей. Пример

Какого цвета провод заземления

Цвет провода заземления, согласно европейскому стандарту — желтый с зеленой полосой. Но в отечественных жилах он может быть сплошного желтого или сплошного светло-зеленого цвета. Здесь обозначение по цвету играет очень важную роль. Дело в том, что при условии, что в силовом шкафу, откуда идет питание на помещение, установлено устройство защитного отключения (УЗО), то если перепутать заземляющую жилу с нулевой будет происходить его постоянное отключение.

Имеет смысл рассмотреть пример. Трехжильный АПВ, именуемый в народе «лапшой» приходит из под земли в трубе. Электромонтеру нереально понять, какая из жил нулевая, а какая заземляющая, так как при тестировании обе они ведут себя одинаково. При подключении одного контакта контрольной лампы на фазу, а второго на заземляющий провод, она будет светиться так же, как и при подключении к фазе и нулю.

Вот в этом и заключается плюс отдельной цветовой маркировки заземляющего провода. Если в такой же ситуации приходящим будет АВВГ, к примеру, 3х2,5 (то есть кабель трехжильный сечением 2,5 кв. мм), электромонтеру не придется даже доставать контрольную лампу или мультиметр (хотя все же проверить нужно, ведь неизвестно, кто и как производил подключение). Все будет ясно по цветам, где заземление какого цвета провод фазы и так далее. Если провод желто-зеленый, то, при условии грамотного подключения, он и будет заземляющим.


Цветовая маркировка провода заземления

Нулевой провод в маркированном кабеле

Цветовая маркировка нулевой жилы в кабеле обозначается синим или голубым. Также возможны варианты белого цвета изоляции с синей полосой, либо синей жилы с белой полоской. Схематическая маркировка — «N», то есть нейтраль.

Также при монтаже синий провод или изоляция сопутствующих цветов не приходят на выключатели или иные прерыватели. Они идут от распределительной коробки непосредственно на светильник.

В распределительных силовых щитах входящий нулевой провод приходит на зануляющую шину либо напрямую, либо через автомат, либо от счетчика. Далее к этой же шине присоединяются все провода синего и голубого цветов из отходящих на помещение кабелей.

Конечно же, если монтаж электропроводки делался другими людьми, полностью полагаться на их внимательность нельзя — как говорится, доверяй, но проверяй. А потому следует проверить индикатором, нет ли на этом проводе напряжения. Зато уже в квартире или в помещении, где электропроводка монтировалась лично, подобных вопросов не возникнет.

Фаза цвет провода


Цвета фазных проводников

Цвет фазы представлен более широкой линейкой. Все дело в том, что при напряжении в 380 вольт, в кабеле идет три разноименных фазы. И если будет короткое замыкание между ними, то есть КЗ фазного напряжения — это намного опаснее КЗ линейного напряжения (провода фазы с нулем).

Цвет проводов фаза может быть следующим: провода черного, красного, коричневого, серого, фиолетового, розового, белого, оранжевого и бирюзового цвета. По сути, необходимо запомнить лишь три цвета в подобной маркировке. Это расцветки, обозначающие заземляющий и нулевой, то ест нейтральный провод. Все другие цвета и будут фазными, то есть несущими опасное напряжение.

И если вдруг на вводной автомат приходят перепутанные цвета, то лучше при дальнейшем монтаже придерживаться правильных — не стоит надеяться на то, что  неверные цвета отложились в памяти. Оптимальным будет вариант, при котором дальнейшее ведение проводки пойдет согласно технике безопасности. Это оградит от поражений электрическим током при соприкосновении фазного провода с телом (ведь напряжение 220 вольт опасно для жизни, не говоря уже о 380) и коротких замыканий при последующих добавках кабелей или ревизиях электроустановки квартиры.

Интересен факт, что цветовая маркировка неизолированных силовых шин в трансформаторных и иных силовых установках немного отличается от маркировки изолированных проводов. Так, при наличии трех фаз:

  • Фаза А — желтого цвета;
  • Фаза В — зеленого цвета;
  • Фаза С — красного цвета.

Постоянный ток

Конечно, все привыкли, что в питающей сети квартиры течет переменный ток, но и при монтаже сетей постоянного тока действуют правила, которым подчиняется цветовая маркировка проводов.

Общеизвестно, что «фазы» и «нуля» в электропроводке подобного типа не имеется. В этой двухпроводной системе присутствуют только «минус» и «плюс». Общепринятая расцветка — это провод красный «плюс» и синий «минус». Иногда может присутствовать и третий провод светло-голубого цвета. Это будет нулевой «М» контакт. При условии соединения кабеля с тремя жилами и кабеля с двумя, контактный «М», идущий с «минусом» и «плюсом», исключается, а оставшиеся соединяются исключительно в соответствии с цветом.

Конечно, в квартире с такой проводкой можно столкнуться только лишь при монтаже светодиодной подсветки, но все же данная информация лишней не будет.


В подобной проводке без цветовой маркировки не разобраться

Что делать при неправильной маркировке

Конечно, при необходимости проведения ремонта проводки или же дополнительных подключений, часто бывает, что маркировка жил не соответствует правилам. В таком случае нужно запастись цветной изолентой и, прозвонив все жилы при помощи мультиметра, промаркировать в непосредственной близости от соединения, чтобы понимать впоследствии, какой заряд несет линия, находящаяся перед глазами. Зная его назначение, не будет необходимости в прозвоне. Конечно, нулевой провод от заземления отличить не так просто, но и это возможно.

Найдя при помощи отвертки индикатора фазный провод и отметив его нужным цветом изоленты, нужно переключиться на работу с мультиметром. Замеряя напряжение поочередно на проводниках, совместно с фазой, необходимо определить отклонения. Напряжение между фазной и нулевой жилой будет всегда выше, чем между фазной и заземляющей.

Кстати, для маркировки провода заземления в продаже на прилавках магазинов электротехники, имеется именно желто-зеленая изолента. Она и заменит желто-зеленый провод в схеме.

Послесловие

Если вдруг получилось, что при монтаже было замечено нарушение цветовой маркировки, не нужно повторять чужих ошибок и продолжать электромонтаж не по установленным правилам. Лучше правильно промаркировать приходящие жилы, а дальше вести ее по необходимым цветам. Этот метод избавит, впоследствии, от неприятностей и неудобств, связанных с ревизией, ремонтом проводки в квартире и значительно сократит затраченное на эти действия время. Ведь намного удобнее, когда монтер знает, что значит то или иное обозначение и уверен, что цветов, означающих заземление и ноль можно не бояться, а вот с красным проводом стоит быть осторожнее.

Похожие статьи:

domelectrik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
