Обозначение ноль фаза земля – Обозначение фаза земля ноль. 3 фазы подключение по цветам. Цветовая маркировка проводов: фаза, земля, ноль

Цветовая маркировка в электрике по ГОСТ

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

«Ноль»

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».

«Фаза»

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный,  к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

Согласно ГОСТ:

• фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
• красный цвет — используются в цепях управления, рассчитанных на переменный ток;
• с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

• Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
• Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
• Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Щуп отвертка-индикатор

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

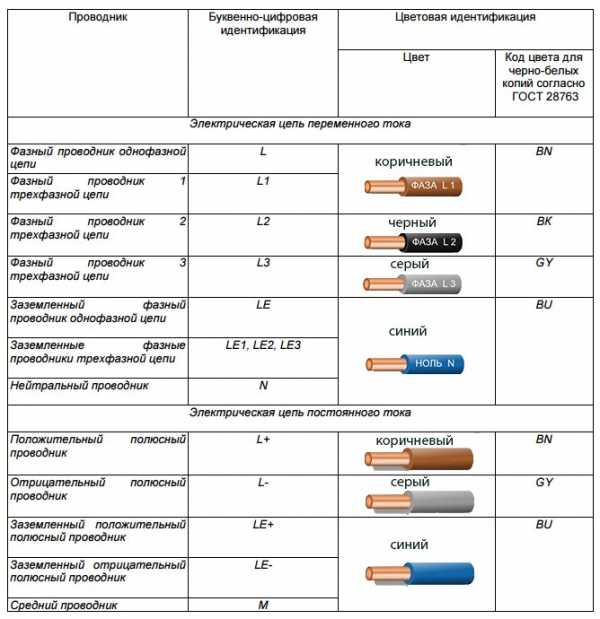

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

domashnysvet.ru

Обозначения фаза ноль земля — Ремонт в доме

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток, а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя!) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур. Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

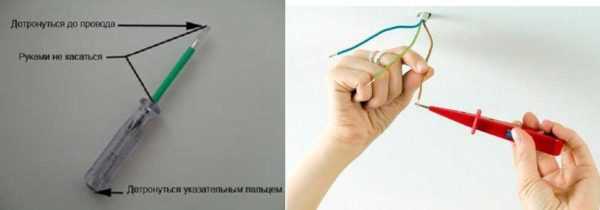

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

1. Сейчас в точке 1 фазы нет.
2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2018 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

eltechbook.ru

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

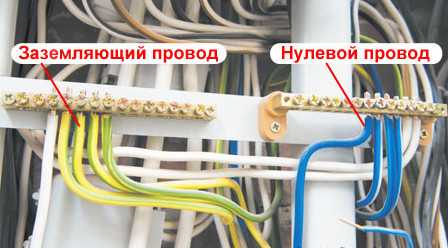

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет  на фазный провод и, соответственно, на нулевой.

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

stroimdom44.ru

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

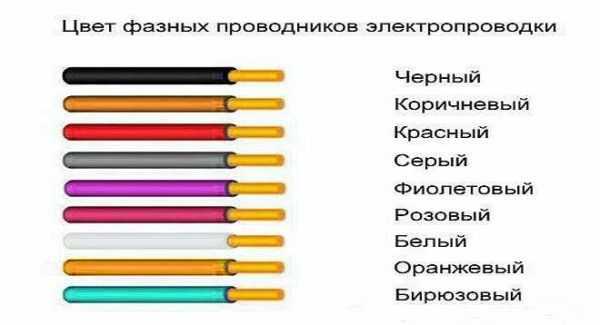

Чаще всего для фазных проводов используется следующая расцветка:

• Красные;
• Черный;
• Коричневый;
• Оранжевые;
• Сиреневые,
• Розовые;
• Фиолетовые;
• Белый;
• Серые.

Чтобы не перепутать провода, следует сделать таблицу на бумаге, расшифровав цвет каждого провода

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет— вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

• На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
• Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
• После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Провода между собой можно соединить с помощью изоленты

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

• Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
• В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
• Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
• Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

6watt.ru

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной, поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят  свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные цвета проводов в электрике значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

1. Желто-зеленый цвет (в абсолютном большинстве случаев).
2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем — сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

• черный;
• красный;
• серый;
• белый;
• розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга, чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной — некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению — скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов:

1. Замеряйте сопротивление провода — оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос — как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует — нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль — на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором — при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе, вам нужно будет воспользоваться указанными выше способами.

knigaelektrika.ru

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Проще всего ориентироваться по цветовой маркировке провод

remontdoma.guru

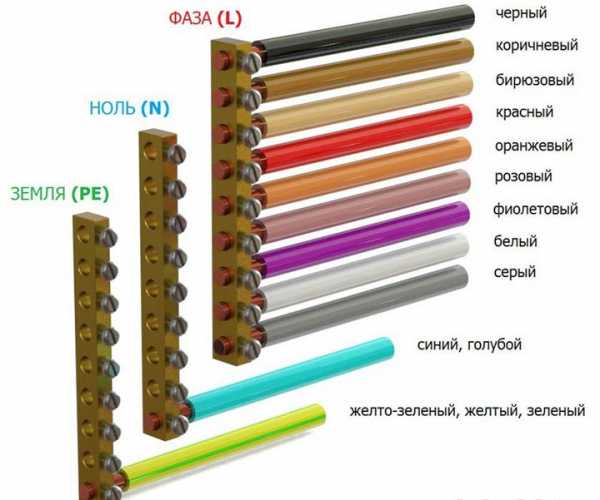

Цветовое обозначение фаз. Стандартные цвета проводов фаза, ноль и земля

Провода в электропроводке имеют цветную маркировку, что позволяет электрику достаточно быстро найти ноль, фазу и заземление. Если эти контакты между собой подсоединить неправильно, то может произойти короткое замыкание, а в некоторых случаях человека поражает электрический ток. Поэтому цветная маркировка проводов создает безопасные условия для электромонтажных работ, и кроме этого, значительно сокращает время поиска и подключения контактов. В настоящее время согласно правилам устройства электроустановок (ПУЭ) и необходимым евростандартам каждый провод обязан иметь свой определенный цвет.

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым , в результате электрикам это приносило большие неудобства. При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Как выглядит провод заземления и нуля

Согласно ПУЭ, провод заземления имеет следующие цвета:

• желто-зеленый;
• желтый;
• зеленый.

Следует знать, что производители также наносят на такой проводник полосы желто-зеленого цвета в продольном и поперечном направлении. На электрической схеме заземление обозначается латинскими литерами « PE ». Довольно часто заземление называют нулевой защитой, и нельзя ее путать с нулем рабочим.

В однофазной и трехфазной электросети провод ноль обычно обозначается синим или сине-белым цветом. На электрической схеме ноль обозначается латинской литерой « N ». Ноль также называют нейтральным или нулевым рабочим контактом.

Маркировка фазного провода (L) представлена в следующих цветовых решениях:

Но чаще всего фазовый проводник имеет коричневый, белый и черный цвет .

Как отличить ноль и «землю»

Ноль от заземления отличается тем, что по нему во время подключения нагрузки протекает электрический ток, а «землю» используют для защиты от поражения током, который по этому проводнику не протекает, и подсоединяют к корпусам приборов.

Провода «земля» и ноль можно отличить следующими способами:

• При помощи омметра измеряют сопротивление на проводнике «земля» (которое обычно не превышает 4 Ом). Перед этим следует убедиться, что между точками измерений отсутствует напряжение.
• Используя вольтметр, по очереди измеряют напряжение между фазовым проводником и двумя оставшимися проводами. При этом «земля» всегда обладает большим значением.
• Если необходимо измерить напряжение между «земля» и каким-либо заземленным прибором (например, батареей центрального отопления или корпусом электрощита), то вольтметр совершенно ничего не покажет. А если такой же способ применить к нулю – возникнет небольшое напряжение.

Если цвет проводов фаза ноль совершенно одинаковый, то проводники определяются при помощи индикаторной отвертки, у которой рукоять изготавливается из прозрачного пластика, а внутри установлен диод . Перед определением проводников помещение или дом обесточивается, проводки на концах зачищаются и разводятся в стороны, иначе они могут случайно соприкоснуться и произойдет короткое замыкание.

После этого подключают электричество , берут отвертку за рукоять, а указательный и большой палец кладут на контакт с тыльной стороны розетки. Затем к оголенному проводу необходимо прикоснуться металлическим концом отвертки и проследить за ее реакцией. Если лампочка загорелась, значит, это фаза, если нет – ноль. Однако такая отвертка не сможет определить проводники, если присутствует третий провод – заземление.

Заключение

Использование цветовой маркировки в электрике очень облегчило жизнь людей, которым по разным причинам необходимо знать, какие провода находятся под напряжением. Однако все равно стоит быть внимательным при работе с электричеством, чтобы потом не было печальных последствий.

Для того чтобы правильно провести монтаж электропроводки в доме необходимо иметь специальные познания в этой сфере. Очень важной особенностью является определение назначения жилы в кабеле. Для их идентификации существует общепринятые стандарты цветов, которыми определяют назначение проводов.

Монтажные работы электросети – очень сложная задача. Без соответствующих познаний можно допустить критическую ошибку, которая приведет к опасным последствиям. Лучше всего эту задачу поставить перед специалистом, который разбирается во всех тонкостях проведения электропроводки, разбирается в видах кабелей, их маркировке, каналах и других деталях.

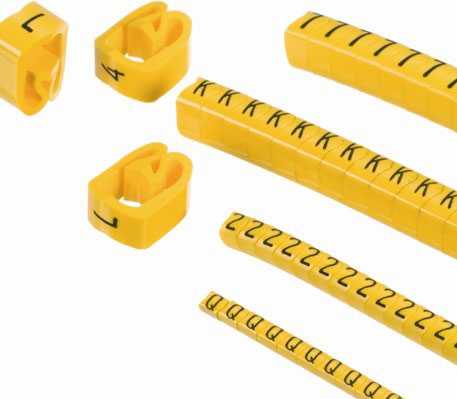

Если же было принято решение монтировать проводку самостоятельно, то этими познаниями нужно обзавестись. В первую очередь необходимо выбрать провода, которые будут составлять основу всей электрической сети в квартире или частном доме. Для их различения заводы-производители делают специальную маркировку на внешней изоляции жил. Маркировка представляется собой буквенно-циферное сочетание и цвет, что позволяет определить назначение кабеля, его материал, номинальное напряжение, которое он способен выдерживать, тип сечения, особенность конструкции провода, а также вид его внешней изоляции.

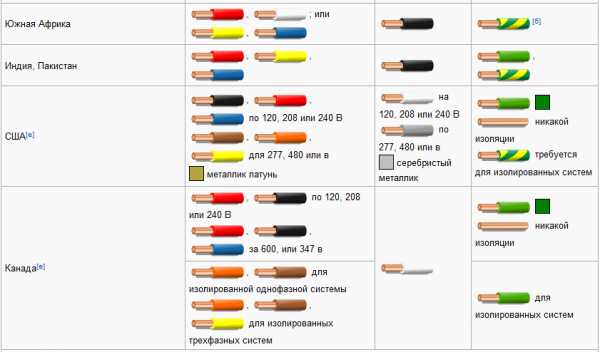

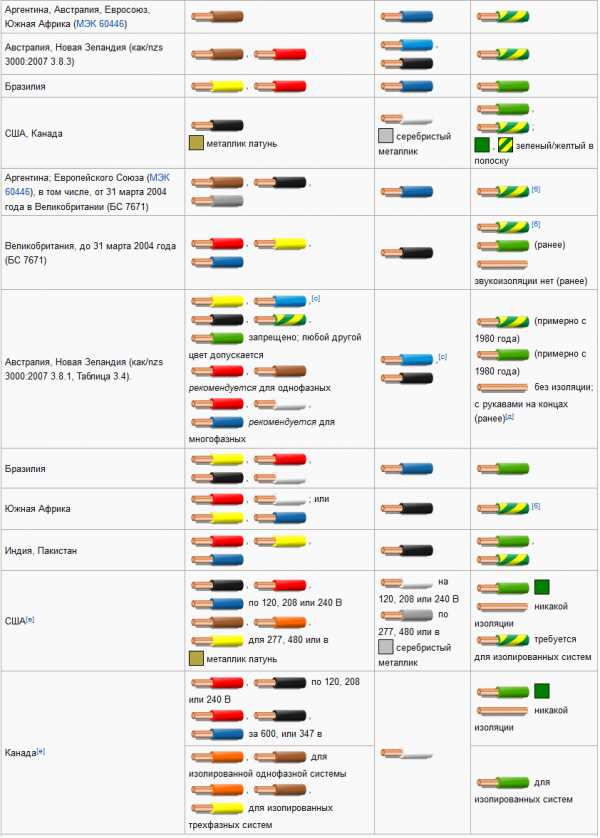

Все заводы соблюдают четкие параметры и стандарты (ГОСТ). Обозначение всех кабелей позволяет без особых затруднений определить размещение фазы, нуля и заземления (если присутствует). Цветовая маркировка используется для различия радиочастотных каналов, которые передают видео- и радиосигналы, контрольные, силовые, для передачи связи и кабели управления. Разный окрас и маркировка позволяет определить их назначение.

Разноцветная изоляция помогает упростить монтажную работу в помещении при прокладывании электросети, исключая путаницу в назначении каждой отдельной жилы кабеля. Различая каждую жилу по своему назначению можно избежать опасных последствий, и снизить вероятность неправильного подключения. Это также облегчает работу новичкам.

Видео «Какого цвета фаза, ноль и заземление»

Фаза, ноль, земля

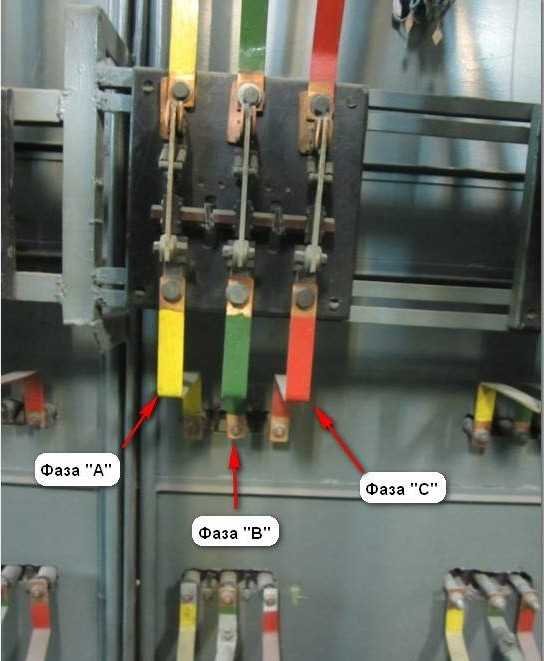

Фазный провод. Эта жила находит под постоянным напряжением, если она подключена к электрической сети. Цветовое обозначение фазы может быть выполнена в некоторых цветовых оттенках черного, бирюзового, коричневого, фиолетового, серого и других. Зачастую внешняя оплетка фазы окрашена в белый или черный цвет.

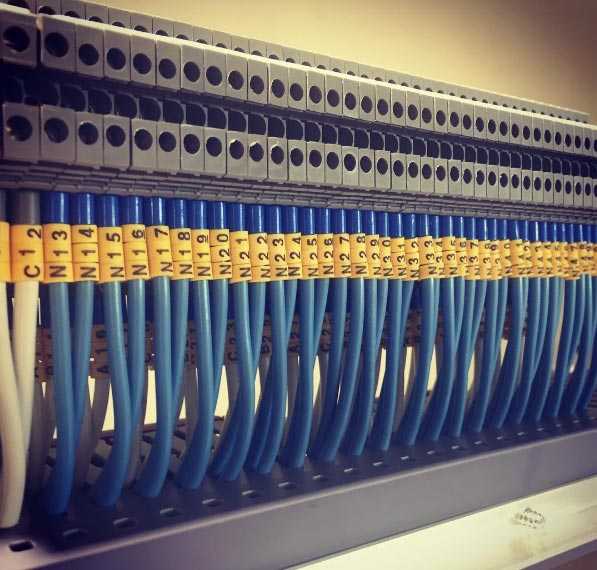

Ноль. Нулевой контакт в рабочем состоянии не несет заряда, не находясь под напряжением. Ноль служит специфическим проводником кабеля. Цветовая маркировка бывает синих оттенков или голубым. На электросхеме он обозначается латинской буквой «N». Если проводка старая, и по ее внешнему виду оплетки нельзя определить, к какому виду провода относится каждая жила, то определить «ноль» и «фазу» можно при помощи пробника.

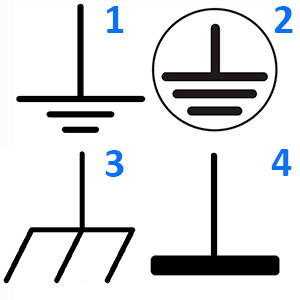

Жила для заземления. Такой провод часто находится в трехжильном кабеле. Изоляция земли обычно окрашивается в зеленый или желтый цвет. Также встречается зелено-желтая проводка. На электросхемах – латинские «РЕ». Заземление может называться нулевой защитой.

Сеть постоянного тока

Кабель с постоянным током имеет красный цвет разных оттенков для о

electrmaster.ru
