Омы в чем измеряются – Сопротивление электрическое – как измерять омметром, мультиметром или тестером

Закон ома в чем измеряется

ЗАКОН ОМА это

ЗАКОН ОМА. утверждение, что сила постоянного тока в проводнике пропорциональна напряжению на концах проводника. Предложенный в 1827 г. Георгом Омом закон Ома имеет математическое выражение: U = IR , где U — напряжение, измеряется в вольтах; I — сила тока, измеряется в амперах; R — сопротивление, измеряется в омах. В электрических цепях с переменным током, где присутствуют активные и емкостные сопротивления, формула выглядит следующим образом: V = IZ.

Закон ома в чем измеряется

На этой страничке кратко излагаются основные величины и меры тока. По мере необходимости, страничка будет пополняться новыми величинами и формулами. Сила тока – количественная мера электрического тока, протекающего через поперечное сечение проводника. Чем толще проводник, тем больший ток может по нему течь. Измеряется сила тока прибором, который называется Амперметр. Единица измерения — Ампер (А).

Самый главный закон электротехники — закон Ома

Немецкий физик Георг Ом (1787 -1854) экспериментально установил, что сила тока I, текущего по однородному металлическому проводнику (т. е. проводнику, в котором не действуют сторонние силы), пропорционально напряжению U на концах проводника:

Уравнение (1) выражает закон Ома для участка цепи (не содержащего источника тока): сила тока в проводнике прямо пропорциональна приложенному напряжению и обратно пропорционально сопротивлению проводника.

Памятка по электротехнике

2018 г. Справочники — Мобильная версия — Электротехника

Закон Ома устанавливает связь между силой тока в проводнике и разностью потенциалов (напряжением) на его концах. Формулировка для участка электрической цепи (проводника), не содержащего источников электродвижущей силы (ЭДС): сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению проводника. Законы Ома для замкнутой неразветвлённой цепи: сила тока прямо пропорциональна электродвижущей силе и обратно пропорциональна полному сопротивлению цепи.

Закон ома в чем измеряется

В курсе физики основной школы вы уже познакомились с определением электрического тока и основными действиями тока. Напомним, что электрическим тоном называют направленное движение электрически» зарядов.

За направление электрического тока условно принимают направление движения положительно заряженных частиц. В металлах носителями заряда являются отрицательно заряженные электроны, и направление движения электронов противоположно направлению тока.

Как разобраться в электрической цепи с помощью закона Ома

Электрические цепи с активными сопротивлениями можно сначала упростить путем объединения соединенных параллельно либо последовательно резисторов в эквивалентные им общие сопротивления, а затем, используя закон Ома, найти ток либо напряжение на вычисленном суммарном сопротивлении. После этого можно пойти по обратному пути и при помощи закона Ома найти напряжение и ток на каждом из сопротивлений цепи.

Закон ома в чем измеряется

Доброго дня уважаемые радиолюбители! Приветствую вас на сайте “ Радиолюбитель “

Единицы измерения в электронике

Единицы измерения служат для количественного определения какой-либо физической величины. К примеру, покупая яблоки, вы измеряете их вес в килограммах. Аналогично мультиметр измеряет сопротивление элементов в омах, напряжение — в вольтах, а ток — в амперах.

Электрические измерения

Измерение таких параметров как напряжение, сила тока, сопротивление для систем сигнализации не отличается от методов измерения перечисленных величин в других электрических цепях. Для дальнейшего рассмотрения темы нам понадобятся: Несколько небольших уточнений:

Это измерение производится путем подключения вольтметра (мультиметра в режиме «измерение электрического напряжения») параллельно измеряемому участку (схема на рис.

Закон ома в чем измеряется

Решение задач на тему: «Электрическое сопротивление. Закон Ома» Электромагнитные явления

На уроке будут рассмотрены задачи, связанные с применением закона Ома и формулой для расчета сопротивления проводника. Будут разобраны примеры решения задач, а также возможное их применение на практике.

Урок:Решение задач на тему “Электрическое сопротивление.

Как пользоваться мультиметром

Слово мультиметр складывается из двух слов: multi – много и meter – измерения, измерительный прибор. Эти определения можно найти в англо-русском словаре multitran, и поэтому, с полной уверенностью можно сказать, что мультиметр это множество измерительных приборов «упакованных» в одну небольшую коробочку.

Закон ома в чем измеряется

где S — площадь поперечного сечения участка.

black-lev.ru

Сопротивление электрическое – как измерять омметром, мультиметром или тестером

Омметр – это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. О том, что такое Ом в популярной форме изложено в статье сайта «Закон силы тока».

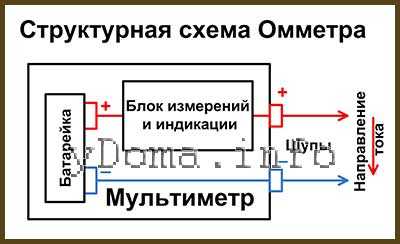

Структурная схема и обозначение на схемах Омметра

Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии.

Функцию измерения сопротивления имеют все комбинированные приборы – стрелочные тестеры и цифровые мультиметры.

На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

На электрических измерительных схемах омметр обозначается греческой буквой омега заключенной в окружность, как показано на фотографии.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, закоротив выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установиться точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установиться в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Примеры из практики измерения сопротивления изделий

Теоретически обычно все понятно, однако на практике часто возникают вопросы, на которые лучше всего помогут ответить примеры проверки омметром наиболее часто встречающихся изделий.

Проверка ламп накаливания

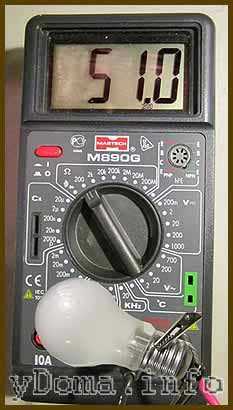

Перестала светить лампочка накаливания в светильнике или в автомобильных бортовых приборах, как узнать причину? Неисправен может быть выключатель, электрический патрон или электропроводка. С помощью тестера легко проверяется любая лампа накаливания из домашнего светильника или фары автомобиля, нити накала ламп дневного света и энергосберегающих ламп. Для проверки достаточно установить переключатель прибора в положение измерения минимального сопротивления и прикоснуться концами щупов к выводам цоколя лампочки.

Сопротивление нити накала лампочки составило 51 Ом, что свидетельствует о ее исправности. Если бы нить была в обрыве, то прибор показал бы бесконечное сопротивление. Сопротивление галогенной лампочки на 220 В мощностью 50 ватт при свечении составляет около 968 Ом, автомобильной лампочки на 12 вольт мощностью 100 ватт, около 1,44 Ом.

Стоит заметить, что сопротивление нити лампы накаливания в холодном состоянии (когда лампочке не горит) в несколько раз меньше, чем в разогретом. Это связано с физическим свойством вольфрама. Его сопротивление с разогревом нелинейно возрастает. Поэтому лампы накаливания, как правило, перегорают в момент включения.

К сожалению светодиодные и энергосберегающие лампы без разборки мультиметром не проверить, так как питающее напряжение с выводов цоколя подается на диодный мост драйвера.

С помощью онлайн калькулятора вы можете самостоятельно рассчитать сопротивление любой лампочки накаливания или нагревательного элемента, например, ТЭНа, электрического паяльника.

Проверка звуковоспроизводящих наушников

Бывает у наушников в одном из излучателей, или в обоих сразу, звук искажаться, периодически исчезает или отсутствует. Тут возможны два варианта, либо неисправны наушники, или устройство, с которого поступает сигнал. С помощью омметра легко проверить, в чем причина и локализовать место неисправности.

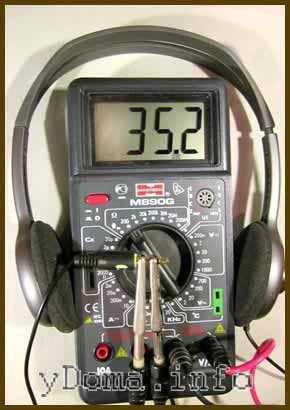

Для проверки наушников нужно подсоединить концы щупов к их разъему. Обычно наушники подключаются к аппаратуре с помощью разъема типа Джек 3,5 мм, показанному на фотографии.

Одним концом щупа прикасаются к общему выводу, а вторым по очереди к выводам правого и левого каналов. Сопротивление должно быть одинаковым и составлять около 40 Ом. Обычно в паспорте на наушники сопротивление указывается.

Если сопротивление каналов сильно отличается, то возможно в проводах имеется короткое замыкание или обрыв провода. Убедиться в этом легко, достаточно концы щупов подсоединить к выводам правого и левого каналов. Сопротивление должно быть в два раза больше, чем одного наушника, то есть уже 80 Ом. Практически измеряется суммарное сопротивление последовательно включенных излучателей.

Если сопротивление при шевелении проводников во время измерений изменяется, значит, провод в каком-то месте перетертый. Обычно провода перетираются в местах выхода из Джека или излучателей.

Для локализации места обрыва провода нужно во время измерений, изгибать провод локально, зафиксировав остальную его часть. По нестабильности показаний омметра вы определите место дефекта. Если у Джека, то нужно приобрести разборный разъем, откусить старый с участком плохого провода и распаять провод на контакты нового Джека.

Если обрыв находится у входа в наушники, то нужно их разобрать, удалить дефектную часть провода, зачистить концы и припаять, к тем же контактам, к которым провода были припаяны раньше. В статье сайта «Как паять паяльником» Вы можете ознакомиться об искусстве пайки.

Измерение номинала резистора (сопротивления)

Резисторы (сопротивления) широко применяются в электрических схемах. Поэтому при ремонте электронных устройств возникает необходимость проверки исправности резистора или определения его величины.

На электрических схемах резистор обозначается в виде прямоугольника, внутри которого иногда пишут римскими цифрами его мощность. I – один ватт, II – два ватта, IV – четыре ватта, V – пять ватт.

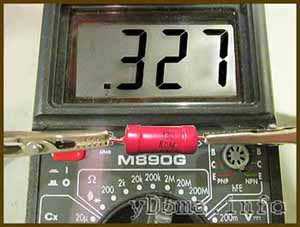

Проверить резистор (сопротивление) и определить его номинал можно с помощью мультиметра, включенного в режим измерения сопротивления. В секторе режима измерения сопротивления, предусмотрено несколько положений переключателя. Это сделано для того, чтобы повысить точность результатов измерений.

Например, положение 200 позволить измерять сопротивления величиной до 200 Ом. 2k – до 2000 Ом (до 2 кОм). 2M – до 2000000 Ом. (до 2 МОм). Буква k после цифр обозначает приставку кило – необходимость умножения чис

ydoma.info

ОМ (единица измерения) – это… Что такое ОМ (единица измерения)?



ОМ (единица измерения)

ОМ (единица измерения) ОМ, единица электрического сопротивления СИ (см. СИ (система единиц)); сопротивление проводника, между концами которого при силе тока 1А возникает напряжение 1В. Обозначается Ом, назван по имени Г. С. Ома. 1 Ом = 1,11·10^-12 ед. СГСЭ (электростатическая система СГС) = 10⁹ ед. СГСМ (электромагнитная система СГС) (см. СГС система единиц (см. СГС СИСТЕМА ЕДИНИЦ)).

Энциклопедический словарь. 2009.

• ОЛЯЛИН Николай Владимирович
• ОМАР (см. Хадж Омар)

Смотреть что такое “ОМ (единица измерения)” в других словарях:

• единица измерения физической величины — единица физической величины единица измерения единица величины единицa Физическая величина фиксированного размера, которой условно присвоено числовое значение, равное 1, и применяемая для количественного выражения однородных с ней физических… …   Справочник технического переводчика

• Единица измерения на генетической карте — * адзінка вымярэння на генетычнай карце * map unit единица измерения генетического расстояния между двумя сцепленными генами, равная 1% частоты рекомбинаций (см.), или одной сантиморганиде (сМ) (. Моргана единица) …   Генетика. Энциклопедический словарь

• единица измерения мощности сигнала — Логарифмическая единица измерения мощности сигнала по отношению к 1 милливатту (1 мВт = 0 dBm, 0,001 мВт = 30 dBm). [http://www.morepc.ru/dict/] Тематики информационные технологии в целом EN dBm …   Справочник технического переводчика

• единица измерения скорости передачи (бод) — Единица измерения скорости передачи равная числу изменений состояния канала связи в секунду (для модема действительную частоту несущей при передаче данных). Названа в честь французского изобретателя телеграфного аппарата Бодо. Бод часто… …   Справочник технического переводчика

• Единица Измерения Промышленной Продукции — величина, определяющая количество произведенной продукции. Эти величины представлены в виде: 1. Натуральные единицы: штуки, метры, тонны и т.д. 2. Условно натуральные единицы, исчисляемые количеством одной разновидности продукции, свойства… …   Словарь бизнес-терминов

• Единица измерения — конкретная величина, определенная и установленная по договоренности, с которой сопоставляются другие величины того же рода, для того чтобы выразить их размер по отношению к указанной величине… Источник: РЕКОМЕНДАЦИЯ N 20 Европейской… …   Официальная терминология

• Единица измерения физической величины — физическая величина фиксированного размера, которой условно присвоено числовое значение, равное 1, и применяемая для количественного выражения однородных с ней физических величин… Источник: РЕКОМЕНДАЦИИ ПО МЕЖГОСУДАРСТВЕННОЙ СТАНДАРТИЗАЦИИ.… …   Официальная терминология

• единица измерения мощности производственного оборудования — Величины, принятые за основу измерения производительности оборудования в единицу времени. Конструктивная форма Е.и.м.п.о. обычно представлена сочетанием единиц меры, объема, веса, длины и т.д. и единиц времени (например для угольного комбайна 1 т …   Справочник технического переводчика

• единица измерения перевозок — Единица, которая позволяет измерить массы перевозимых грузов и пассажиров и расстояния перевозок. Общую массу перевозимых грузов измеряют в тоннах, а для отдельных отправок грузов и в килограммах. Масса перекачиваемого по газопроводу газа… …   Справочник технического переводчика

• единица измерения расчётная — Характерная единица 1 м2 общей площади, 1 м3 общего объёма, 1 место и пр., по отношению к которой устанавливается конкретный технико экономический показатель [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] EN… …   Справочник технического переводчика

• единица измерения — — [Е.С.Алексеев, А.А.Мячев. Англо русский толковый словарь по системотехнике ЭВМ. Москва 1993] Тематики информационные технологии в целом EN unit …   Справочник технического переводчика

dic.academic.ru

Единицы измерения – Tetran Translation Company

Величина	Единица
	Наименование	Обозначение
		Международное	Русское
Плоский угол	радиан	rad	рад
Телесный угол	стерадиан	sr	ср
Пространство и время
Площадь	квадратный метр	m2	м2
Объем, вместимость	кубический метр	m3	м3
Скорость	метр в секунду	m/s	м/с
Ускорение	метр на секунду в квадрате	m/s2	м/с2
Угловая скорость	радиан в секунду	rad/s	рад/с
Угловое ускорение	радиан на секунду в квадрате	rad/s2	рад/с2
Периодические явления, колебания и волны
Период	секунда	s	с
Частота периодического процесса, частота колебаний	герц	Hz	Гц
Частота вращения	секунда в минус первой степени	s-1	c-1
Длина волны	метр	m	м
Волновое число	метр в минус первой степени	m-1	м-1
Коэффициент затухания	секунда в минус первой степени	s-1	с-1
Коэффициент ослабления, коэффициент фазы, коэффициент распространения	метр в минус первой степени	m-1	м-1
Механика
Плотность	килограмм на кубический метр	kg/m3	кг/м3
Удельный объем	кубический метр на килограмм	m3/kg	м3/кг
Количество движения	килограмм-метр в секунду	kg•m/s	кг•м/с
Момент количества движения	килограмм-метр в квадрате на секунду	kg•m2/s	кг•м2/с
Момент инерции (динамический момент инерции)	килограмм-метр в квадрате	kg•m2	кг•м2
Сила, сила тяжести (вес)	ньютон	N	Н
Момент силы, момент пары сил	ньютон-метр	N•m	Н•м
Импульс силы	ньютон-секунда	N•s	Н•с
Давление, нормальное напряжение, касательное напряжение, модуль продольной упругости, модуль сдвига, модуль объемного сжатия	паскаль	Pa	Па
Момент инерции (второй момент) площади плоской фигуры- (осевой, полярный, центробежный)	метр в четвертой степени	m4	м4
Момент сопротивления плоской фигуры	метр в третьей степени	m3	м3
Динамическая вязкость	паскаль-секунда	Pa•s	Па•с
Кинематическая вязкость	квадратный метр на секунду	m2/s	м2/с
Поверхностное натяжение	ньютон на метр	N/m	Н/м
Работа, энергия	джоуль	J	Дж
Мощность	ватт	W	Вт
Теплота
Температура Цельсия	градус Цельсия	°C	°С
Температурный коэффициент	кельвин в минус первой степени	К-1	К-1
Температурный градиент	кельвин на метр	K/m	К/м
Теплота, количество теплоты	джоуль	J	Дж
Тепловой поток	ватт	W	Вт
Поверхностная плотность теплового потока	ватт на квадратный метр	W/m2	Вт/м2
Теплопроводность	ватт на метр-кельвин	W/(m•K)	Вт/(м•К)
Коэффициент теплообмена, коэффициент теплопередачи	ватт на квадратный метр-кельвин	W/(m2•K)	Вт/(м•К)
Температуропроводность	квадратный метр на секунду	m2/s	м2/с
Теплоемкость	джоуль на кельвин	J/K	Дж/К
Удельная теплоемкость	джоуль на килограмм-кельвин	J/(kg•K)	Дж/(кг•К)
Энтропия	джоуль на кельвин	J/K	Дж/К
Удельная энтропия	джоуль на килограмм-кельвин	J/(kg•K)	Дж/(кг1•К)
Термодинамический потенциал (внутренняя энергия, энтальпия, изохорно-изотермический потенциал, изопарно-изотермический потенциал), теплота фазового превращения, теплота химической реакции	джоуль	J	Дж
Удельное количество теплоты, удельный термодинамический потенциал, удельная теплота фазового превращения, удельная теплота химической реакции	джоуль на килограмм	J/kg	Дж/кг
Электричество и магнетизм
Количество электричества (электрический заряд)	кулон	С	Kл
Пространственная плотность электрического заряда	кулон на кубический метр	С/m3	Кл/м3
Поверхностная плотность электрического заряда	кулон на квадратный метр	С/m2	Кл/м2
Напряженность электрического поля	вольт на метр	V/m	В/м
Электрическое напряжение	вольт	V	В
Электрический потенциал	вольт	V	В
Разность электрических потенциалов	вольт	V	В
Электродвижущая сила	вольт	V	В
Поток электрического смещения	кулон	C	Кл
Электрическое смещение	кулон на квадратный метр	С/m2	Кл/м2
Электрическая емкость	фарад	F	Ф
Абсолютная диэлектрическая проницаемость	фарад на метр	F/m	Ф/м
Электрический момент диполя	кулон-метр	С•m	Кл•м
Плотность электрического тока	ампер на квадратный метр	А/m2	А/м2
Линейная плотность электрического тока	ампер на метр	А/m	А/м
Напряженность магнитного поля	ампер на метр	А/m	А/м
Магнитодвижущая сила, разность магнитных потенциалов	ампер	А	А
Магнитная индукция	тесла	Т	Тл
Магнитный поток	вебер	Wb	Вб
Индуктивность, взаимная индуктивность	генри	H	Гн
Абсолютная магнитная проницаемость	генри на метр	Н/m	Гн/м
Магнитный момент (амперовский)	ампер-квадратный метр	А•m2	А•м2
Магнитный момент (кулоновскнй)	вебер-метр	Wb•m	Вб•м
Намагниченность (интенсивность намагничивания)	ампер на метр	А/m	А/м
Электрическое сопротивление (активное, реактивное, полное)	Ом	Ω	Ом
Электрическая проводимость (активная, реактивная, полная)	сименс	S	См
Удельное электрическое сопротивление	Ом-метр	Ω•m	Ом•м
Удельная электрическая проводимость	сименс на метр	S/m	См/м
Магнитное сопротивление	генри в минус первой степени	H-1	Гн-1
Магнитная проводимость	генри	Н	Гн
Активная мощность	ватт	W	Вт
Электромагнитная энергия	джоуль	J	Дж
Свет и другие электромагнитные излучения
Энергия излучения	джоуль	J	Дж
Энергетическая экспозиция (лучистая экспозиция)	джоуль на квадратный метр	J/m2	Дж/м2
Поток излучения, мощность излучения	ватт	W	Вт
Поверхностная плотность потока излучения, энергетическая светимость (излучательность), энергетическая освещенность (облученность)	ватт на квадратный метр	W/m2	Вт/м2
Энергетическая сила света (сила излучения)	ватт на стерадиан	W/sr	Вт/ср
Энергетическая яркость (лучистость)	ватт на стерадиан-квадратный метр	W/(sr•m2)	Вт/(ср•м2)
Световой поток	люмен	lm	лм
Световая энергия	люмен-секунда	lm•s	лм•с
Яркость	кандела на квадратный метр	cd/m2	кд/м2
Светимость	люмен на квадратный метр	lm/m2	лм/м2
Освещенность	люкс	lx	лк
Световая экспозиция	люкс-секунда	lx•s	лк/с
Акустика
Период звуковых колебаний	секунда	s	с
Частота звуковых колебаний	герц	Hz	Гц
Звуковое давление, давление звука	паскаль	Pa	Па
Колебательная скорость (скорость колебания частицы)	метр в секунду	m/s	м/с
Объемная скорость	кубический метр в секунду	m3/s	м3/с
Скорость звука	метр в секунду	m/s	м/с
Звуковая энергия	джоуль	J	Дж
Плотность звуковой энергии	джоуль на кубический метр	J/m3	Дж/м3
Поток звуковой энергии	ватт	W	Вт
Звуковая мощность	ватт	W	Вт
Интенсивность звука	ватт на квадратный метр	W/m2	Вт/м2
Акустическое сопротивление	паскаль-секунда на кубический метр	Pa•s/m3	Па•с/м3
Удельное акустическое сопротивление	паскаль-секунда на метр	Pa•s/m	Па•с/м
Механическое сопротивление	ньютон-секунда на метр	N•s/m	Н•с/м
Эквивалентная площадь поглощения поверхностью или предметом	квадратный метр	m2	м2
Время реверберации	секунда	s	с
Физическая химия и молекулярная физика
Молярная масса	килограмм на моль	kg/mol	кг/моль
Молярный объем	кубический метр на моль	m3/mol	м3/моль
Тепловой эффект химической реакции (образования, растворения, горения, фазовых превращений и т. д.)	джоуль	J	Дж
Молярная внутренняя энергия, молярная энтальпия, химический потенциал, химическое сродство, энергия активации	джоуль на моль	J/mol	Дж/моль
Молярная теплоемкость, молярная энтропия	джоуль на моль-кельвин	J/(mol•K)	Дж/(моль•К)
Концентрация молекул	метр в минус третьей степени	m-3	м-3
Массовая концентрация	килограмм на кубический метр	kg/m3	кг/м3
Молярная концентрация	моль на кубический метр	mol/m3	моль/м3
Моляльность. удельная адсорбция	моль на килограмм	mol/kg	моль/кг
Летучесть (фугитивность)	паскаль	Pa	Па
Осмотическое давление	паскаль	Pa	Па
Коэффициент диффузии	квадратный метр на секунду	m2/s	м2/с
Скорость химической реакции	моль на кубический метр в секунду	mol/(m3•s)	моль/(м3•с)
Степень дисперсности	метр в минус первой степени	m-1	м-1
Удельная площадь поверхности	квадратный метр на килограмм	m2/kg	м2/кг
Поверхностная плотность	моль на квадратный метр	mol/m2	моль/м2
Электрический дипольный момент	кулон-метр	C•m	Кл•м
Поляризованность	кулон-квадратный метр на вольт	С•m2/V	Кл•м2/В
Молекулярная рефракция	кулон-квадратный метр на вольт-моль	C-m2/(V•mol)	Кл•м2/(В•моль)
Ионная сила раствора	моль на килограмм	mol/kg	моль/кг
Эквивалентная электрическая проводимость	сименс-квадратный метр на моль	S•m2/mol	См•м2/моль
Электродный потенциал	вольт	V	В
Молярная концентрация	моль на кубический метр	mol/m3	моль/м3
Подвижность ионов	квадратный метр на вольт-секунду	m2/(V•s)	м2/(В•с)
Ионизирующие излучения
Энергия ионизирующего излучения	джоуль	J	Дж
Поглощенная доза излучения (доза излучения), керма	грэй	Gy	Гр
Экспозиционная доза рентгеновского и гамма-излучений	кулон на килограмм	C/kg	Кл/кг
Активность нуклида в радиоактивном источнике	беккерель	Bq	Бк
Атомная и ядерная физика
Масса покоя частицы, атома, ядра	килограмм	kg	кг
Дефект массы	килограмм	kg	кг
Элементарный заряд	кулон	С	Кл
Магнетон ядерный	ампер-квадратный метр	A•m2	А•м2
Гиромагнитное отношение	ампер-квадратный метр на джоуль-секунду	A•m2/(J•s)	А•м2/(Дж•с)
Ядерный квадрупольный момент	квадратный метр	m2	м2
Энергия связи, ширина уровня	джоуль	J	Дж
Интенсивность излучения (плотность потока энергии)	ватт на квадратный метр	W/m2	Вт/м2
Активность нуклида (в радиоактивном источнике)	беккерель	Bq	Бк
Удельная активность	беккерель на килограмм	Bq/kg	Бк/кг
Молярная активность	беккерель на моль	Bq/mol	Бк/моль
Объемная активность	беккерель на кубический метр	Bq/m3	Бк/м3
Поверхностная активность	беккерель на квадратный метр	Bq/m2	Бк/м2
Период полураспада, средняя продолжительность жизни	секунда	s	с
Постоянная распада	секунда в минус первой степени	s-1	с-1
Эффективное сечение	квадратный метр	m2	м2
Дифференциальное эффективное сечение	квадратный метр на стерадиан	m2/sr	м2/ср
Подвижность	квадратный метр на вольт-секунду	m2/(V•s)	м2/(В•с)
Замедляющая способность среды	метр в минус первой степени	m-1	м-1
Длина замедления, длина диффузии, длина миграции	метр	m	м

tetran.ru

Миллиом – это… Что такое Миллиом?

миллиом — сущ., кол во синонимов: 2 • единица (830) • мом (5) Словарь синонимов ASIS. В.Н. Тришин. 2013 …   Словарь синонимов

миллиом — miliomas statusas T sritis Standartizacija ir metrologija apibrėžtis Dalinis varžos matavimo vienetas, lygus tūkstantajai omo daliai, t. y. 1 mΩ =10⁻³ Ω. atitikmenys: angl. milliohm vok. Milliohm, n rus. миллиом, m pranc. milliohm, m …   Penkiakalbis aiškinamasis metrologijos terminų žodynas

миллиом — miliomas statusas T sritis fizika atitikmenys: angl. milliohm vok. Milliohm, n rus. миллиом, m pranc. milliohm, m …   Fizikos terminų žodynas

Ом — У этого термина существуют и другие значения, см. Ом (значения). Ом (обозначение: Ом, Ω) единица измерения электрического сопротивления в Международной системе единиц (СИ). Ом равен электрическому сопротивлению проводника, между концами которого… …   Википедия

IGBT — Условное графическое обозначение IGBT. IGBT, БТИЗ (от англ. Insulated gate bipolar transistor  …   Википедия

Омметр — (Ом + др. греч. μετρεω «измеряю»)  измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений. Обычно измерение производится по постоянному току, однако, в некоторых электронных омметрах… …   Википедия

Килоом — Ом (обозначение: Ом, Ω) единица измерения электрического сопротивления в СИ. Ом равен электрическому сопротивлению проводника, между концами которого возникает напряжение 1 вольт при силе постоянного тока 1 ампер. Хотя в Юникоде и присутствует… …   Википедия

Мегаом — Ом (обозначение: Ом, Ω) единица измерения электрического сопротивления в СИ. Ом равен электрическому сопротивлению проводника, между концами которого возникает напряжение 1 вольт при силе постоянного тока 1 ампер. Хотя в Юникоде и присутствует… …   Википедия

Ом (единица измерения) — Ом (обозначение: Ом, Ω) единица измерения электрического сопротивления в СИ. Ом равен электрическому сопротивлению проводника, между концами которого возникает напряжение 1 вольт при силе постоянного тока 1 ампер. Хотя в Юникоде и присутствует… …   Википедия

единица — Один предмет, зерно, штука, экземпляр, пример, голова, душа, лицо, индивид (индивидуум), неделимое, особь, особа, персона, монада. Раскинь, почем на брата придется. Ср …   Словарь синонимов

dic.academic.ru

СИ для электротехники

В РФ действует ГОСТ 8.417—2002, предписывающий обязательное использование международной системы единиц СИ. В нём перечислены единицы физических величин, разрешённые к применению, приведены их международные и русские обозначения и установлены правила их использования.

В системе СИ имеется 7 основных единиц¹. Остальные базируются на них. Многие производные единицы, имеющие широкое распространение, получили собственные названия. Ниже приведены наиболее часто встречающие в электротехнике единицы и даны определения некоторых из них.

Система СИ

Величина	Наименование	Размерность	Обознач
			рус.	англ.
2. Основные единицы2
Длина	метр	м	м	m
Масса	килограмм	кг	кг	kg
Время	секунда	с	с	s
Сила тока	ампер	А	А	А
Температура	Кельвин	град	град	grad
Сила света	кандела	candela	кд	cd
2. Механические единицы
Скорость	метр в секунду	м/с	м/с	м/s
Ускорение	метр в секунду за секунду	м/с2	м/с2	m/s2
Энергия и работа	Джоуль	кг м2/с2=Дж	Дж	J
Сила	ньютон	кг м/с2=Дж/м	Н	N
Мощность	ватт	кг м2/с3=Дж/с	Вт	W
Частота	герц	1/с	Гц	Hz
3. Электрические единицы
Количество электричества	кулон	А с = Кл	Kл	C
Напряжение, ЭДС	вольт	кг м2/А с3 = В	В	V
Напряженность электрического поля	вольт на метр	кг м/А с3 = В/м	В/м	V/m
Электроемкость	Фарад	А2 с4/кг м2 = = А с/В = с/Ом	Ф	F
Электрическое сопротивление	ом	кг м2/А2 с3 = В/А	Ом	Ω
Удельное сопротивление	ом на метр	кг м3/А2 с3 = Ом м	Омм	Ω m
Диэлектрическая проницаемость	фарад на метр	А2 с4/кг м3 = Ф/м	Ф/м	F/m
Световой поток	люмен	кд·ср	лм	lm
Освещённость	люкс	лм/м² = кд·ср/м²	лк	lx
4. Магнитные единицы
Магнитный поток	вебер	кг м2/а с2	Вб	W/b
Магнитная индукция	тесла	кг/а с2	Тл	T
Напряженность магнитного поля	ампер на метр	А/м	А/м	А/m
Индуктивность	генри	кг м2/А2 с2 = Ом с	Гн	H
Магнитная проницаемость	генри на метр	Гн/м	Г/м	H/m

Ньютон (силы) определяется как сила, изменяющая за 1 с скорость тела массой 1 кг на 1 м/с в направлении действия силы.

Н=(кг м/с)/с= кг м/с²=Дж/м

Джоуль (Дж) равен работе (энергии), совершаемой при перемещении точки приложения силы, равной 1 ньютону, на расстояние 1 метра в направлении действия силы. В электричестве джоуль обозначает работу, которую совершают силы электрического поля за 1 секунду при напряжении в 1 вольт для поддержания силы тока в 1 ампер

Дж = кг м²/с²=Вт с=В А с

Ватт определяется как мощность, при которой за 1 секунду времени совершается работа в 1 джоуль

Вт = Дж / с = кг·м²/с³= H·м/с = В·А.

Кулон (Кл) — это заряд, проходящий через поперечное сечение проводника за 1 с при силе тока 1 А

Кл = А с

Вольт (В) — единица измерения электрического потенциала, разности потенциалов двух точек электрического поля – электрического напряжения и электродвижущей силы (ЭДС). Разность потенциалов между двумя точками равна 1 вольту, если для перемещения заряда величиной 1 кулон из одной точки в другую над ним надо совершить работу величиной 1 джоуль. Вольт также равен электрическому напряжению, вызывающему в электрической цепи постоянный ток силой 1 ампер при мощности 1 ватт.

В = Кл  Дж = Кл  кг м²/с² = Вт/А.

Ом (Ом, Ω) — единица измерения электрического сопротивления. Ом равен электрическому сопротивлению проводника, между концами которого возникает напряжение 1 вольт при силе постоянного тока 1 ампер.

Ом = В/А

Сименс (См) — единица измерения электрической проводимости, величина обратная Ому.

1 См = 1 / Ом = А / В = кг−1·м−2·с³А².

Фара́д (обозначение: Ф, F; прежнее название — фара́да) — единица измерения электрической ёмкости. 1 фарад равен ёмкости конденсатора, при которой заряд 1 кулон создаёт между его обкладками напряжение 1 вольт:

Ф = Кл/ В = А с/В = А² с⁴/кг м² = с/Ом

Таким образом, конденсатор ёмкостью 1Ф, в идеале, может зарядиться до 1В при зарядке током 1А в течение 1 секунды. На практике же, ёмкость зависит от напряжения на обкладках конденсатора. Фарад — очень большая ёмкость для уединённого проводника. Ёмкостью 1 Ф обладал бы уединённый металлический шар, радиус которого равен 13 радиусам Солнца. Ёмкость же Земли (точнее, шара размером с Землю, используемого как уединённый проводник) составляет около 710 микрофарад.

Ге́нри (Гн) — единица измерения индуктивности. Цепь имеет индуктивность один генри, если изменение тока со скоростью 1 ампер в секунду создаёт ЭДС индукции, равную 1 вольту.

Гн = В·с·А⁻¹= кг·м²·с⁻²·А⁻²

Напряженность электрического поля () – векторная величина, характеризующая электрическое поле в точке, численно равна отношению силы, действующей на заряд, помещенный в данную точку поля, к величине этого заряда.= F/q .Размерность: : В/м =Н/Кл

Ве́бер (Вб, Wb) — единица измерения магнитного потока. Изменение магнитного потока через замкнутый контур со скоростью 1 вебер в секунду наводит в этом контуре ЭДС, равную 1 вольту.

Вб = В·с = кг·м²·с⁻²·А⁻¹ = Гн·А

Те́сла (Тл) — единица измерения индукции магнитного поля, численно равная индукции такого однородного магнитного поля, в котором на 1 метр длины прямого проводника, перпендикулярного вектору магнитной индукции, с током силой 1 ампер действует сила 1 ньютон.

Тл = Вб/м² = В·с / м² = Н·А⁻¹·м⁻¹ = кг·с⁻²·А⁻¹

1 Тл = 10 000 гаусс (единица СГС)

1В системе измерения СГС, которая широко использовалась до принятия системы СИ, было только три основных единицы:сантиметр-грамм-секунда. Её название —абсолютная физическая системаединиц.

2в таблице не показана основная единица СИ – количество вещества «моль».

studfiles.net

Электрическое сопротивление

Электрическое сопротивление

Что такое сопротивление электрического тока?

Чему равно электрическое сопротивление?

В чем измеряется электрическое сопротивление?

Что такое удельное сопротивление?

Что такое электрическое сопротивление?

Проводники обладают электрическим сопротивлением.

Суть сопротивления в том, что электроны, движущиеся под действием электрического поля, сталкиваются с ионами кристаллической решетки.

Электрическое сопротивление формула

По закону Ома формула электрического сопротивления для участка цепи:

R = U/I

Единица электрического сопротивления

Измеряется электрическое сопротивление в омах.

Сопротивление участка цепи равно одному ому, если при напряжении в один вольт, ток равен одному амперу:

[R] = 1В/1А = 1 Ом

Один килоом равен: 1кОм = 10³ Ом. Один мегаом равен: 1МОм = 10⁶ Ом.

Удельное сопротивление

Электрическое сопротивление R может быть выражено через удельное сопротивление:

R = ρl/S

где ρ – удельное сопротивление,
S – площадь поперечного сечения проводника,
l – длина проводника.

Удельное сопротивление определение

Определение удельного сопротивления:

Удельное сопротивление численно равно электрическому сопротивлению, если проводник имеет длину один метр, площадь поперечного сечения проводника 1м² и температура равна 20⁰С.

Удельное сопротивление формула

Формула удельного сопротивления:

ρ = RS/l

где l – длина проводника.

Удельное сопротивление измеряется

Из формулы удельного сопротивления ясно, что измеряется удельное сопротивление в Ом*м. Часто удельное сопротивление измеряют в Ом*мм²/м.

www.sbp-program.ru
