Немецкий физик Георг Симон Ом (1787—1854) открыл основной закон электрической цепи.



Закон Ома для участка цепи:

Определение: Cила тока I на участке электрической цепи прямо пропорциональна напряжению U на концах участка и обратно пропорциональна его сопротивлению R.



  1. I — сила тока  (в системе СИ измеряется — Ампер)
    • Сила тока в проводнике прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.
    • Формула: I=\frac{U}{R}
  2. U — напряжение  (в системе СИ измеряется — Вольт)
  3. R — электрическое сопротивление (в системе СИ измеряется — Ом).
    • Электрическое сопротивление R это отношение напряжения на концах проводника к силе тока, текущего по проводнику.
    • Формула R=\frac{U}{I}



    Определение единицы сопротивления — Ом

    Ом представляет собой электрическое сопротивление участка проводника, по которому при напряжении 1(Вольт) протекает ток 1 (Ампер).





    Закон Ома для полной цепи

    Определение: Сила тока в цепи пропорциональна действующей в цепи ЭДС и обратно пропорциональна сумме сопротивлений цепи и внутреннего сопротивления источника



    Формула I=\frac{\varepsilon}{R+r}



    • \varepsilon — ЭДС источника напряжения, В;
    •  I — сила тока в цепи, А;
    •  R — сопротивление всех внешних элементов цепи, Ом;
    • r — внутреннее сопротивление источника напряжения, Ом.





    Как запомнить формулы закона Ома

    Треугольник Ома поможет запомнить закон. Нужно закрыть искомую величину, и два других символа дадут формулу для её вычисления.

    .



    • U — электрическое напряжение;
    • I — сила тока;
    • P — электрическая мощность;
    • R — электрическое сопротивление



    Смотри также:



    Для закрепления своих знаний решай задания и варианты ЕГЭ по физике с ответами и пояснениями.

    bingoschool.ru

    Закон Ома для участка цепи

    Закон Ома для участка цепи – это основной закон в электротехнике. Он устанавливает связь между током, сопротивлением и напряжением. С его помощью можно изучить и рассчитать электрические цепи. Важно не просто выучить закон Ома, а понять его, как он применяется на самом деле. Так как довольно часто происходят ошибки в его применении на практике, из-за не правильного его использования.

    Закон Ома определение – ток прямо пропорционален напряжению и обратно пропорционален сопротивлению.

    Стоит поднять напряжение, проходящее по электро цепи, ток так же поднимется догнав напряжение. Подняв сопротивление в цепи, ток снизится во столько же раз, во сколько поднялось сопротивление. Это можно увидеть на простом примере, взять простую трубу и пустить через нее поток воды, чем выше давление тем сильнее поток воды, если же встречается сопротивление то поток воды значительно теряет свою скорость.
    В математике принято считать: сопротивление проводника, в котором во время напряжения 1В протекает ток 1А – равняется 1Ом.
    Закон Ома формула – расшифровывается как определение тока в амперах с помощью деления напряжения на сопротивление в омах.

    I=U/R

    Правильные вычисления по закону Ома будут только тогда , когда напряжение отражается в вольтах, сопротивление в Омах, ток в амперах. При использовании различных версий данных величин, следует их преобразовывать в нужные для вычисления величины.

    Данный закон одинаков для всего участка цепи. В случае выяснения напряжения на конкретном участке, нужно будет брать размеры всех величин именно с этого участка.



    Данный закон можно рассмотреть на примерах:

    1)Определим ток в лампе с сопротивлением 2,5ОМ и напряжении 5В. Разделим 5 / 2,5 получим ток = 2А

    2) Вычисляем, так же ток в лампе. с напряжением 500В и сопротивлением 0,5мОм (в Омах получается 500000). Разделим 500 / 500000 получим ток = 0,001А либо 1мА.

    Когда ток и сопротивление известны, напряжение так же находят с помощью закона Ома. С помощью формулы:
    U = IR

    Из чего мы видим, напряжение в концах участка цепи ровно пропорционально току и сопротивлению. Так как увеличение тока без изменения сопротивления, возможно только при увеличения напряжения. Следовательно, постоянное сопротивление большему току, преследует большое напряжение. Если использовать постоянно одинаковый ток с разным сопротивлением, с большим сопротивлением нужно большее напряжение.

    Вычисление напряжения можно рассмотреть на примере:

    Вычислить напряжение с током = 5мАм (0,005А), сопротивление 10кОм (10000 Ом). Умножаем ток * напряжение = 50В.

    Связь между током и напряжением называется – сопротивление. Увеличивается напряжение так же происходит и увеличение тока, ровно тоже происходит при уменьшении. Соотношение между напряжением и током = сопротивлению, которое не меняется. При рассмотрении двух участков с одинаковым током и разным напряжением, ясно, что в участке с большим напряжением, большее сопротивление. В случае же когда напряжение одинаково, а ток разный, то на участке где меньшее количество тока будет большее сопротивление.

    Вычисление сопротивления можно рассмотреть на примере:

    Найти сопротивление, имея напряжение 40В и ток 50мАм (0,05А). Поделим 40/0,05 сопротивление = 800 Ом.

    Заметка: Интересуют двухуровневые натяжные потолки SATIN.BY. Перейдите по ссылке натяжной потолок (http://satin.by/natjazhnye-potolki.html) и узнайте подробнее.


    Если материал был полезен, вы можете отправить донат или поделиться данным материалом в социальных сетях:

    reshit.ru

    Основные законы цепей постоянного тока

    Расчет и анализ электрических цепей производится с использованием закона Ома, первого и второго законов Кирхгофа. На основе этих законов устанавливается взаимосвязь между значениями токов, напряжений, ЭДС всей электрической цепи и отдельных ее участков и параметрами элементов, входящих в состав этой цепи.

    Закон Ома для участка цепи

    Соотношение между током I, напряжением UR и сопротивлением R участка аb электрической цепи (рис. 1.3) выражается законом Ома

    Рис.1 или UR = RI.

    В этом случае UR = RI – называют напряжением

    или падением напряжения на резисторе R, а – током в резисторе R.

    При расчете электрических цепей иногда удобнее пользоваться не сопротивлением R, а величиной обратной сопротивлению, т.е. электрической проводимостью:

    .

    В этом случае закон Ома для участка цепи запишется в виде:

    I = Uq.

    Закон Ома для всей цепи

    Этот закон определяет зависимость между ЭДС Е источника питания с внутренним сопротивлением r0 (рис.1), током I электрической цепи и общим эквивалентным сопротивлением R

    Э = r0 + R всей цепи:

    .

    Сложная электрическая цепь содержит, как правило, несколько ветвей, в которые могут быть включены свои источники питания и режим ее работы не может быть описан только законом Ома. Но это можно выполнить на основании первого и второго законов Кирхгофа, являющихся следствием закона сохранения энергии.

    Первый закон Кирхгофа

    В любом узле электрической цепи алгебраическая сумма токов равна нулю

    ,

    где m – число ветвей подключенных к узлу.

    При записи уравнений по первому закону Кирхгофа токи, направленные к узлу, берут со знаком «плюс», а токи, направленные от узла – со знаком «минус». Например, для узла а (см. рис. 1) I – I1 – I2 = 0.

    Второй закон Кирхгофа

    В любом замкнутом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на всех его участках

    ,

    где n – число источников ЭДС в контуре; m – число элементов с сопротивлением Rк в контуре; Uк = RкIк – напряжение или падение напряжения на к-м элементе контура.

    Для схемы (рис. 1) запишем уравнение по второму закону Кирхгофа:

    E = UR + U1.

    Если в электрической цепи включены источники напряжений, то второй закон Кирхгофа формулируется в следующем виде: алгебраическая сумма напряжений на всех элементах контура, включая источники ЭДС равна нулю

    .

    При записи уравнений по второму закону Кирхгофа необходимо:

    1) задать условные положительные направления ЭДС, токов и напряжений;

    2) выбрать направление обхода контура, для которого записывается уравнение;

    3) записать уравнение, пользуясь одной из формулировок второго закона Кирхгофа, причем слагаемые, входящие в уравнение, берут со знаком «плюс», если их условные положительные направления совпадают с обходом контура, и со знаком «минус», если они противоположны.

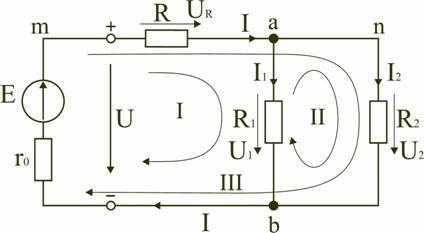

    Рис.2

    Запишем уравнения по II закону Кирхгофа для контуров электрической схемы (рис. 2):

    контур I: E = RI + R1I1 + r0I,

    контур II: R1I1 + R2I2 = 0,

    контур III: E = RI + R2I2 + r0I.

    В действующей цепи электрическая энергия источника питания преобразуется в другие виды энергии. На участке цепи с сопротивлением R в течение времени t при токе I расходуется электрическая энергия

    W = I2Rt.

    Скорость преобразования электрической энергии в другие виды представляет электрическую мощность

    .

    Из закона сохранения энергии следует, что мощность источников питания в любой момент времени равна сумме мощностей, расходуемой на всех участках цепи.

    .

    Это соотношение (1.8) называют уравнением баланса мощностей. При составлении уравнения баланса мощностей следует учесть, что если действительные направления ЭДС и тока источника совпадают, то источник ЭДС работает в режиме источника питания, и произведение E I подставляют в (1.8) со знаком плюс. Если не совпадают, то источник ЭДС работает в режиме потребителя электрической энергии, и произведение E I подставляют в (1.8) со знаком минус. Для цепи, показанной на рис. 1.2 уравнение баланса мощностей запишется в виде:

    EI = I2(r0 + R) + I12R1 + I22R2.

    Схемы соединения приёмников электрической цепи.

    Сопротивления в электрических цепях могут быть соединены последовательно, параллельно, по смешанной схеме и по схемам «звезда», «треугольник». Расчет сложной схемы упрощается, если сопротивления в этой схеме заменяются одним эквивалентным сопротивлением Rэкв, и вся схема представляется в виде схемы на рис. 1.3, где R=Rэкв, а расчет токов и напряжений производится с помощью законов Ома и Кирхгофа.

    studfiles.net

    Закон Ома для участка цепи: формулировка и формула, применение



    От силы тока в цепи зависит величина воздействия, которое ток может оказывать на проводник, будь то тепловое, химическое или магнитное действие тока. То есть, регулируя силу тока, можно управлять его воздействием. Электрический ток, в свою очередь – это упорядоченное движение частиц под действием электрического поля.

    Зависимость силы тока и напряжения

    Очевидно, что чем сильнее поле действует на частицы, тем больше будет сила тока в цепи. Электрическое поле характеризуется величиной, называемой напряжением. Следовательно, мы приходит к выводу, что сила тока зависит от напряжения.

    И действительно, опытным путем удалось установить, что сила тока связана с напряжением прямо пропорционально. В случаях, когда изменяли величину напряжения в цепи, не меняя всех остальных параметров, сила тока возрастала или уменьшалась во столько же раз, во сколько меняли напряжение.

    Связь с сопротивлением

    Однако любая цепь или участок цепи характеризуются еще одной немаловажной величиной, называемой сопротивлением электрическому току. Сопротивление связано с силой тока обратно пропорционально. Если на каком-либо участке цепи изменить величину сопротивления, не меняя напряжения на концах этого участка, сила тока также изменится. Причем если мы уменьшим величину сопротивления, то сила тока возрастет во столько же раз. И, наоборот, при увеличении сопротивления сила тока пропорционально уменьшается.

    Формула закона Ома для участка цепи

    Сопоставив две эти зависимости, можно прийти к такому же выводу, к которому пришел немецкий ученый Георг Ом в 1827 г. Он связал воедино три вышеуказанные физические величины и вывел закон, который назвали его именем. Закон Ома для участка цепи гласит:

    Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

    I=U/R,

    где I – сила тока,
    U – напряжение,
    R – сопротивление.

    Применение закона Ома

    Закон Ома – один из основополагающих законов физики. Открытие его в свое время позволило сделать огромный скачок в науке. В настоящее время невозможно себе представить любой самый элементарный расчет основных электрических величин для любой цепи без использования закона Ома. Представление об этом законе – это не удел исключительно инженеров-электронщиков, а необходимая часть базовых знаний любого мало-мальски образованного человека. Недаром есть поговорка: «Не знаешь закон Ома – сиди дома».

    Из формулы для закона Ома можно рассчитать также величины напряжения и сопротивления участка цепи:

    U=IR    и    R=U/I

    Правда, следует понимать, что в собранной цепи величина сопротивления некоторого участка цепи есть величина постоянная, поэтому при изменении силы тока будет изменяться только напряжение и наоборот. Для изменения сопротивления участка цепи следует собрать цепь заново. Расчет же требуемой величины сопротивления при проектировании и сборке цепи можно произвести по закону Ома, исходя из предполагаемых значений силы тока и напряжения, которые будут пропущены через данный участок цепи.

    Нужна помощь в учебе?



    Предыдущая тема: Сопротивление тока: притяжение ядер, проводники и непроводники
    Следующая тема:&nbsp&nbsp&nbspРасчёт сопротивления проводников и реостаты: формулы

    Все неприличные комментарии будут удаляться.

    www.nado5.ru

    Простые примеры использования Закона Ома

    Применение Закона Ома становится очевидным на простых электрических цепях, где имеется один источник тока (ЭДС).

    Самый простая электрическая цепь — это такая цепь, которая содержит всего лишь два элемента, один из которых источник тока, а другой — резистивная нагрузка. В качестве источника может быть химический аккумулятор или гальваническая батарея. Для наглядности в качестве резистивной нагрузки может быть выбрана электрическая лампа накаливания, но вместо неё можно использовать любой нагревательный элемент, в том числе просто кусок провода.

    Давайте посмотрим, как уравнения Закона Ома могут нам помочь анализировать простые схемы.

    Рассмотрим схему нашей простейшей электрической цепи:

    В приведённой выше схеме, есть только один источник напряжения (батареи, слева) и только одно сопротивление — резистивная нагрузка (лампы, справа). Для этой схемы достаточно легко применять Закон Ома. Если мы знаем значения любых двух из трёх величин (напряжение, ток и сопротивление) в этой схеме, тогда мы можем использовать Закон Ома для определения третьего.

    В этом первом примере мы будем вычислять величину тока (I) в цепи, при заданных значениях напряжения ЭДС источника (E) и сопротивления (R):

    Чему равна величина тока (I) в этой схеме?

    Во втором примере мы рассчитаем величину сопротивления (R), при заданных значений напряжения (E) и тока (I):

    Чему равна величина сопротивления (R) лампы?

    В последнем примере мы рассчитаем величину напряжения, выдаваемое батареей, для известных значений тока (I) и сопротивление (R):

    Какова величина напряжения, которое выдаёт аккумуляторная батарея?

    Закон Ома очень простой и полезный инструмент для анализа электрических цепей. Он используется так часто при изучении электротехники и электроники, что должен быть хорошо отложен в памяти каждого серьёзного студента. При работе в качестве электротехнического персонала (электромонтёром), применение Закона Ома доводится до автоматизма, потому как очень часто используется.

    Для тех, кто плохо знаком с алгеброй, есть хороший способ запомнить вариации применения Закона Ома. Для этого достаточно изобразить треугольник на листке бумаги, который будет разбит на три части. Вершина треугольника — это E, правый угол — это R, а левый угол — это I.

    Для удобства полезно запомнить эту картинку:

    Если вы знаете E и I, и желаете определить чему равно R, тогда нужно зачеркнуть на картинке неизвестное R, и наглядно будет видно, что нужно сделать:

    Если вам известны E и R, и вы желаете отыскать значение тока I, тогда выполняем подобное действие, но зачёркиваем неизвестное I. В итоге наглядно видим, что для отыскания I нужно напряжение делить на сопротивление R:

    Если вы знаете I и R, и желаете определить Е, тогда зачеркните E и посмотрите, что получилось. Вам нужно умножить величину тока I, протекающего в электрической цепи (ветви), на величину сопротивления участка цепи. В итоге вы получите значение падения напряжения E на этом участке:

    В конце концов, вы придёте к тому, что знание алгебры необходимо для глубокого изучения электротехники и электроники. Приведённый выше способ позволит вам легко выполнять свои первые расчёты электрических цепей. Если же вы знакомы с алгеброй, то вам достаточно помнить формулировку Закона Ома с тем, чтобы составить необходимую пропорцию и из неё получить все остальные формулы для нахождения неизвестных величин.

    Дата: 24.06.2015

    © Valentin Grigoryev (Валентин Григорьев)

    Возможно Вам будут интересны следующие статьи из этого раздела:

    Если Вы не нашли ничего интересного в этом разделе, тогда Вам следует воспользоваться левым вертикальным меню, чтобы попасть в интересующий Вас раздел сайта.

    electricity-automation.com

    Закон Ома для участка цепи

    Вся прикладная электротехника базируется на одном догмате – это закон Ома для участка цепи. Без понимания принципа этого закона невозможно приступать к практике, поскольку это приводит к многочисленным ошибкам. Имеет смысл освежить эти знания, в статье мы напомним трактовку закона, составленного Омом, для однородного и неоднородного участка и полной цепи.

    Диаграмма, упрощающая запоминание

    Классическая формулировка

    Этот простой вариант трактовки, известный нам со школы.

    Однородный открытый участок электроцепи

    Формула в интегральной форме будет иметь следующий вид:

    Формула в интегральной форме

    То есть, поднимая напряжение, мы тем самым увеличиваем  ток. В то время, как увеличение такого параметра, как «R», ведет к снижению «I».  Естественно, что на рисунке сопротивление цепи показано одним элементом, хотя это может быть последовательное, параллельное (вплоть до произвольного)соединение нескольких проводников.

    В дифференциальной форме закон мы приводить не будем, поскольку в таком виде он применяется, как правило, только в физике.

    Принятые единицы измерения

    Необходимо учитывать, что все расчеты должны проводиться в следующих единицах измерения:

    • напряжение – в вольтах;
    • ток в амперах
    • сопротивление в омах.

    Если вам встречаются другие величины, то их необходимо будет перевести к общепринятым.

    Формулировка для полной цепи

    Трактовка для полной цепи будет несколько иной, чем для участка, поскольку в законе, составленном Омом, еще учитывает параметр «r», это сопротивление источника ЭДС. На рисунке ниже проиллюстрирована подобная схема.

    Схема с подключенным с источником

    Учитывая «r» ЭДС, формула предстанет в следующем виде:

    Заметим, если «R» сделать равным 0, то появляется возможность рассчитать «I», возникающий во время короткого замыкания.

    Напряжение будет  меньше ЭДС, определить его можно по формуле:

    Собственно, падение напряжения характеризуется параметром «I*r». Это свойство характерно многим гальваническим источникам питания.

    Неоднородный участок цепи постоянного тока

    Под таким типом подразумевается участок, где помимо электрического заряда производится воздействие других сил. Изображение такого участка показано на рисунке ниже.

    Схема неоднородного участка

    Формула для такого участка (обобщенный закон) будет иметь следующий вид:

    Формула для неоднородного участка цепи

    Переменный ток

    Если в схема, подключенная к переменному току снабжена емкостью и/или индуктивностью (катушкой), расчет производится с учетом величин их реактивных сопротивлений. Упрощенный вид закона будет выглядеть следующим образом:

    Где «Z» представляет  собой импеданс, это комплексная величина, состоящая из активного (R) и пассивного (Х) сопротивлений.

    Практическое использование

    Видео: Закон Ома для участка цепи – практика расчета цепей.

    Собственно, к любому участку цепи можно применить этот закон. Пример приведен на рисунке.

    Применяем закон к любому участку цепи

    Используя такой план, можно вычислить все необходимые характеристики для неразветвленного участка. Рассмотрим более детальные примеры.
    Находим силу тока
    Рассмотрим теперь более определенный пример, допустим, возникла необходимость узнать ток, протекающий через лампу накаливания. Условия:

    • Напряжение – 220 В;
    • R нити накала – 500 Ом.

    Решение задачи будет выглядеть следующим образом: 220В/500Ом=0,44 А.

    Рассмотрим еще одну задачу со следующими условиями:

    В этом случае, в первую очередь, потребуется выполнить преобразование: 0,2 МОм = 200000 Ом,после чего можно приступать к решению: 400 В/200000 Ом=0,002 А (2 мА).
    Вычисление напряжения
    Для решения мы также воспользуемся законом, составленным Омом. Итак задача:

    Преобразуем исходные данные:

    • 20 кОм = 20000 Ом;
    • 10 мА=0,01 А.

    Решение: 20000 Ом х 0,01 А = 200 В.

    Незабываем преобразовывать значения, поскольку довольно часто ток может быть указан в миллиамперах.

    Сопротивление.

    Несмотря на то, что общий вид способа для расчета параметра «R» напоминает нахождение значения «I», между этими вариантами существуют принципиальные различия. Если ток может меняться в зависимости от двух других параметров, то R (на практике) имеет постоянное значение. То есть по своей сути оно представляется в виде неизменной константы.

    Если через два разных участка проходит одинаковый ток (I), в то время как приложенное напряжение (U) различается, то, опираясь на рассматриваемый нами закон, можно с уверенностью сказать, что там где низкое напряжение «R» будет наименьшим.

    Рассмотрим случай когда разные токи и одинаковое напряжение на несвязанных между собой участках. Согласно закону, составленному Омом, большая сила тока будет характерна небольшому параметру «R».

    Рассмотрим несколько примеров.

    Допустим, имеется цепь, к которой подведено напряжение U=50 В, а потребляемый ток I=100 мА. Чтобы найти недостающий параметр, следует 50 В / 0,1 А (100 мА), в итоге решением будет – 500 Ом.

    Вольтамперная характеристика позволяет наглядно продемонстрировать пропорциональную (линейную) зависимость закона. На рисунке ниже составлен график для участка с сопротивлением равным одному Ому (почти как математическое представление закона Ома).

    Изображение вольт-амперной характеристики, где R=1 Ом

    Изображение вольт-амперной характеристики

    Вертикальная ось графика отображает ток I (A), горизонтальная – напряжение U(В). Сам график представлен в виде прямой линии, которая наглядно отображает зависимость от сопротивления, которое остается неизменным. Например, при 12 В и 12 А «R» будет равно одному Ому (12 В/12 А).

    Обратите внимание, что на приведенной вольтамперной характеристике отображены только положительные значения. Это указывает, что цепь рассчитана на протекание тока в одном направлении. Там где допускается обратное направление, график будет продолжен на отрицательные значения.

    Заметим, что оборудование, вольт-амперная характеристика которого отображена в виде прямой линии, именуется – линейным. Этот же термин используется для обозначения и других параметров.

    Помимо линейного оборудования, есть различные приборы, параметр «R» которых может меняться в зависимости от силы тока или приложенного напряжения. В этом случая для расчета зависимости нельзя использовать закон Ома. Оборудование такого типа называется нелинейным, соответственно, его вольт-амперные характеристики не будут отображены в виде прямых линий.

    Вывод

    Как уже упоминалось в начале статьи, вся прикладная электротехника базируется на законе, составленном Омом. Незнание этого базового догмата может привести к неправильному расчету, который, в свою очередь, станет причиной аварии.

    Подготовка электриков как специалистов начинается с изучения теоретических основ электротехники. И первое, что они должны запомнить – это закон составленный Омом, поскольку на его основе производятся практически все расчеты параметров электрических цепей различного назначения.

    Понимание основного закона электротехники поможет лучше разбираться в работе электрооборудования и его основных компонентов. Это положительно отразится на техническом обслуживании в процессе эксплуатации.

    Самостоятельная проверка, разработка, а также опытное изучение узлов оборудования – все это существенно упрощается, если использовать закон Ома для участка цепи. При этом не требуется проводить всех измерений, достаточно снять некоторые параметры и, проведя несложные расчеты, получить необходимые значения.

    www.asutpp.ru

    Закон Ома для участка цепи

    Скажу сразу, что закон Ома – основной закон электротехники и применяется для расчета таких величин, как: ток, напряжение и сопротивление в цепи.

    Рассмотрим электрическую цепь, приведенную на рисунке 1.

    Рисунок 1. Простейшая цепь, поясняющея закон Ома.

    Мы знаем, что электрический ток, то есть поток электронов, возникает в цепи между двумя точками (на рисунке А и Б) с разными потенциалами. Тогда следует считать, что чем больше разность потенциалов, тем большее количество электронов переместятся из точки с низким потенциалом (Б) в точку с высоким потенциалом (А). Количественно ток выражается суммой зарядов прошедших через заданную точку и увеличение разности потенциалов, то есть приложенного напряжения к резистору R, приведет к увеличению тока через резистор.

    С другой стороны сопротивление резистора противодействует электрическому току. Тогда следует сказать, что чем больше сопротивление резистора, тем меньше будет средняя скорость электронов в цепи, а это ведет к уменьшению тока через резистор.

    Совокупность двух этих зависимостей (тока от напряжения и сопротивления) известна как закон Ома для участка цепи и записывается в следующем виде:

    I=U/R

    Это выражение читается следующим образом: сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

    Следует знать что:

    I – величина тока, протекающего через участок цепи;

    U – величина приложенного напряжения к участку цепи;

    R – величина сопротивления рассматриваемого участка цепи.

    При помощи закона Ома для участка цепи можно вычислить приложенное напряжение к участку цепи (рисунок 1), либо напряжение на входных зажимах цепи (рисунок 2).

    Рисунок 2. Последовательная цепь, поясняющая расчет напряжения на зажимах цепи.

    В этом случае формула (1) примет следующий вид:

    U = I *R

    Но при этом необходимо знать ток и сопротивление участка цепи.

    Третий вариант закона Ома для участка цепи, позволяющий рассчитать сопротивление участка цепи по известным значениям тока и напряжения имеет следующий вид:

    R =U/I

    Как запомнить закон Ома: маленькая хитрость!

    Для того, что бы быстро переводить соотношение, которое называется закон Ома, не путаться, когда необходимо делить, а когда умножать входящие в формулу закона Ома величины, поступайте следующим образом. Напишите на листе бумаги величины, которые входят в закон Ома, так как показано на рисунке 3.

    Рисунок 3. Как запомнить закон Ома.

    Теперь закройте пальцем, ту величину, которую необходимо найти. Тогда относительное расположение оставшихся незакрытыми величин подскажет, какое действие необходимо совершить для вычисления неизвестной величины.

    Подробнее можно узнать в мультимедийном учебнике по основам электротехники и электроники.

    ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

    Похожие материалы:

    Добавить комментарий

    www.sxemotehnika.ru

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
