•         А теперь формулы по электротехнике (ТОЭ) часто применяемые для расчетов (дома, на работе), рассмотрим в порядке от простых к очень простым, для студенческого сообщества выложу отдельно сложные и очень сложные, и напишу целую лекцию по ТОЭ.

ФОРМУЛЫ ПОСТОЯННОГО ТОКА

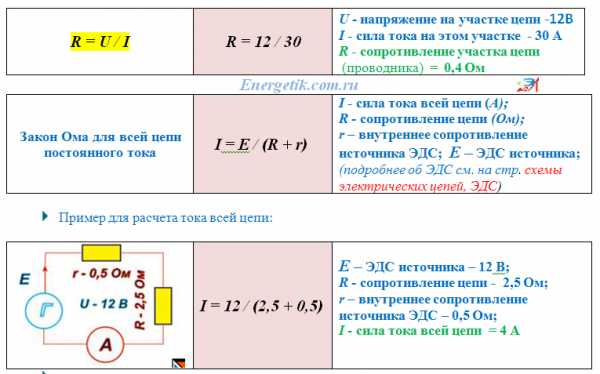

       Закон Ома для участка цепи и всей цепи постоянного тока:

    Пример для расчета сопротивления  проводника (подробнее можете посмотреть, что такое величина удельного сопротивления проводника на стр. понятия и определения):

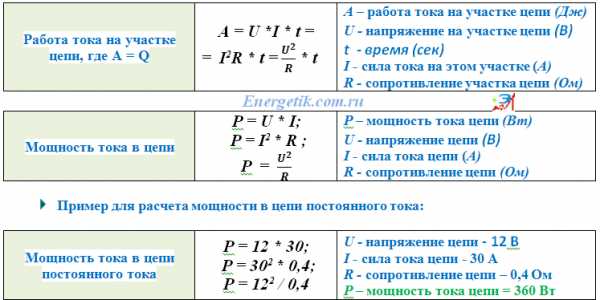

       Мощность в цепи постоянного тока, здесь нет ничего сложного, как и все в постоянном токе, замечу только, что значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, единица мощности (Р) равна -1 кВт = 1000 Вт:

•     На заметку для любознательных, можно например, электрическую мощность пересчитать в механическую и наоборот: 1 кВт*ч = 367000 кгс*м; 1кВт = 102кгс*м/с, т.е. за 1 кВтч. Т.е. можно поднять груз массой 367 кг на высоту 1 км, или 102 кг за 1 сек. на один метр.

ФОРМУЛЫ ПЕРЕМЕННОГО ТОКА

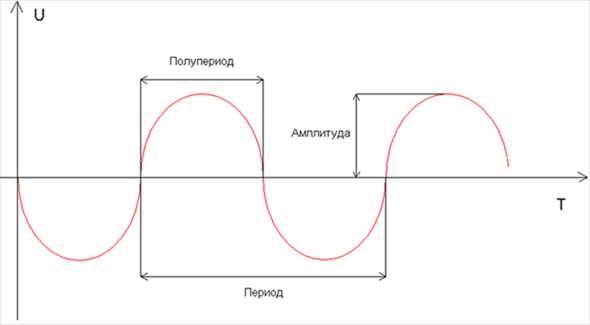

            В отличие от постоянного тока, особенностью переменного тока является то, что электрический ток с течением времени изменяется по величине и направлению. Элементы такой электрической цепи влияют на амплитуду тока и на его фазу. Условное обозначение переменного тока на электроприборах   ̴ (англ.  alternating current и обозначается латинскими буквами АС):

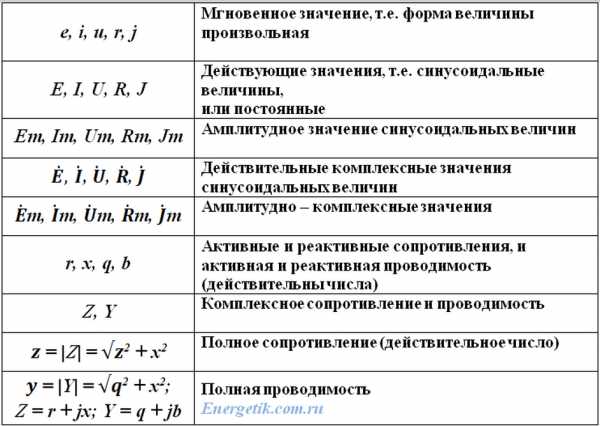

Электромагнитные процессы, протекающие в электротехнических устройствах, как правило, достаточно сложны, поэтому далее формулы тоэ будут носить более учебный характер, чем практический, иначе говоря для учащихся и  просто для любознательных.

См. также ниже продолжение раздела формулы:

перейти:  формулы тоэ 1   краткое описание страницы — электрический ток (I, ампер), электродвижущая сила (ЭДС, E=A/q=Дж/Кл=В, вольт), электрическое напряжение (U, вольт), электрическая энергия и мощность (Eq, Дж, джоуль) и ватт (Р, Вт, ватт)…

 перейти:   формулы тоэ 2    краткое описание страницы —  пассивные элементы цепи (резистор, катушка индуктивности и конденсатор), их основные характеристики и параметры…

Автор сайта надеяться, что информация Вам будет полезна, как доступно простая, так и более углублённая в других разделах сайта. Не забывайте просмотреть рекламу от гугл, реклама для Вас бесплатно, а мне развитие сайта, удачи.

energetik.com.ru

Основные электрические законы. Базовые формулы и расчеты

В предыдущей статье мы познакомились с основными электрическими понятиями, такими как электрический ток, напряжение, сопротивление и мощность. Настал черед основных электрических законов, так сказать, базиса, без знания и понимания которых невозможно изучение и понимание электронных схем и устройств.

Закон Ома

Электрический ток, напряжение, сопротивление и мощность, безусловно, между собой связаны. А взаимосвязь между ними описывается, без сомнения, самым главным электрическим законом – законом Ома. В упрощенном виде этот закон называется: закон Ома для участка цепи. И звучит этот закон следующем образом:

«Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи».

Для практического применения формулу закона Ома можно представить в виде вот такого треугольника, который помимо основного представления формулы, поможет определить и остальные величины.

Работает треугольник следующим образом. Чтобы вычислить одну из величин, достаточно закрыть ее пальцем. Например:

В предыдущей статье мы проводили аналогию между электричеством и водой, и выявили взаимосвязь между напряжением, током и сопротивлением. Также хорошей интерпретацией закона Ома может послужить следующий рисунок, наглядно отображающий сущность закона:

На нем мы видим, что человечек «Вольт» (напряжение) проталкивает человечка «Ампера» (ток) через проводник, который стяг

szemp.ru

Основные расчетные электротехнические формулы

Электрическое сопротивление материала определяется по формулам:

Электрическое сопротивление, Ом, материала

R = U/I, где U — напряжение, В; I — сила тока, А.

Удельное электрическое сопротивление, Ом·м,

ρ=Rs/l. S – сечение проводника, м² ; l – длина проводника, м.

Под удельным электрическим сопротивлением материала понимают сопротивление проводника длиной 1 м и сечением 1 м² при 20°С.

Величина, обратная удельному сопротивлению, называется проводимостью:

v=1/ρ.

Если вместо сечения проводника S задан его диаметр D, то сечение, м², находят по формуле

S= πD²/4, где π =3,14.

Сопротивление материала зависит от температуры. Если материал нагрет до температуры t°С, то его сопротивление, Ом, при этой температуре равно:

Rt= R0[1 + α (t – t0)],

где R0 – сопротивление при начальной температуре t0°С, Ом; α – температурный коэффициент.

Далее приводятся значения α для различных материалов.

Сопротивление нескольких проводников зависит от способа их соединения. Например, при параллельном соединении сопротивление трех проводников определяется по формуле:

Rоб=R1*R2*R3/(R1R2+R2R3+R3R1)

При последовательном соединении:

Rоб=R1+R2+R3.

Постоянный ток

Постоянный ток применяют для питания устройств связи, транзисторных приборов, стартеров автомобилей, электрокар, а также, для зарядки аккумуляторов.

В качестве источников постоянного тока используют гальванические элементы, солнечные батареи, термоэлектрогенераторы, генераторы постоянного тока.

При параллельном соединении нескольких проводников с током с равными напряжениями:

Iоб = I1+I2+…+In Uоб=U1=U2=…=Un

При последовательном соединении: Iоб = Imin; – где Imin, ток наименьшего по мощности источника тока (генератора, аккумуляторной батареи).

Uоб = U1+U2+…+Un

Основные параметры цепей однофазного переменного тока

Однофазный переменный ток промышленной частоты имеет 50 периодов колебаний в секунду, или 50 Гц. Его применяют для питания небольших вентиляторов, электробытовых приборов, электроинструмента, при электросварке и для питания большинства осветительных приборов.

Частота переменного тока, Гц:

f= 1/T = np/60, где п — частота вращения генератора, мин ^-1; р – число пар полюсов генератора.

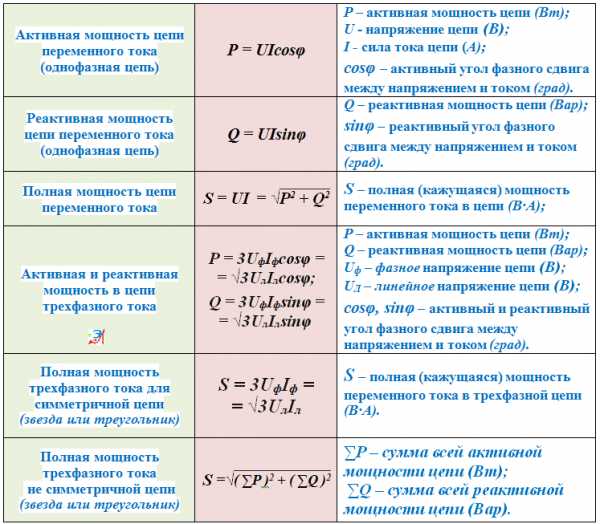

Мощность однофазного переменного тока:

активная, Вт, Ра = IUcosφ;

реактивная, вар, Q = IUsinφ;

кажущаяся, В А, S = IU =√ (P ²α+Q ²)

Если в цепь переменного однофазного тока включено только активное сопротивление (например, нагревательные элементы или электрические лампы), то значение силы тока и мощности в каждый момент времени определяют по закону Ома:

I=U/R; Рa = IU = I²R=U²/R.

Коэффициент мощности в цепи с индуктивной нагрузкой

Cosφ= Рa/IU= Рa/S.

Основные параметры цепей трехфазного переменного тока

Трехфазный переменный ток используют для питания большинства промышленных электроприемников. Частота трехфазного переменного тока 50 Гц.

В трехфазных системах обмотки генератора и электроприемника соединяют по схемам «звезда» или «треугольник». При соединении в звезду концы всех трех обмоток генератора (или электроприемника) объединяют в общую точку, называемую нулевой или нейтралью (рис. 5а).

При соединении в треугольник начало первой обмотки соединяют с концом второй, начало второй обмотки — с концом третьей и начало третьей — с концом первой обмотки (рис. 5б).

Если от генератора отходят только три провода, то такая система называется трехфазной трехпроводной; если от него отходит еще и четвертый нулевой провод, то систему называют трехфазной четырехпроводной.

Трехфазные трехпроводные сети используют для питания трехфазных силовых потребителей, а четырехпроводные сети – для питания преимущественно осветительных и бытовых нагрузок.

В трехфазных системах различают фазные и линейные токи и напряжения. При соединении фаз звездой линейный I и фазный Iφ токи равны:

а напряжение U =√3Uφ

При соединении треугольником

I =√3Iφ

а напряжение U = Uφ.

Мощность переменного трехфазного тока:

генератора:

• активная, Вт, Рг =√3IUcosφ ,
• реактивная, вар, Q=√3IUsinφ
• полная, ВА, S = √3IU.

где φ – угол сдвига фаз между фазным напряжением генератора и током в той же фазе приемника, который равен току в линии при соединении обмоток генератора звездой.

приемника:

• активная, Вт, Рп =3UφIcosφп=√3 IUcosφп ,
• реактивная, вар, Q=√3 UφIsinφп=√3 UIsinφ
• полная, ВА, S = √3UI.

где φ – угол сдвига фаз между фазным напряжением приемника и током в той же фазе приемника, который равен току линейному только при соединении звездой.

Подсчет количества теплоты, выделяемой при протекании электрического тока по проводнику.

Количество теплоты, Дж, выделяемой электрическим током в проводнике,

Q=I²Rt где t — время, с.

При определении теплового действия электрического тока учитывают, что 1 кВт·ч выделяет 864 ккал (3617 кДж).

Если у Вас остались вопросы – обращайтесь к нам, в авторизованный сервисный центр “Эл Ко-сервис” Мы всегда рады помочь Вам в решении возникших у Вас проблем.

Инженерно-технический отдел авторизованного сервисного центра “Эл Ко-сервис”

www.elko-service.ru

Электротехнические расчетные формулы. Электрическое сопротивление

В данной статье добавим ещё расчетные электротехнические формулы. Сопротивление в электротехнике имеет не маловажное значение.

Электротехнические расчетные формулы. Электрическое сопротивление

Понравился пост? Расскажи друзьям:

elektrikov.net

Формулы электротехники – Справочник электромеханика – Справочные данные – Каталог статей

НЕКОТОРЫЕ ФОРМУЛЫ ЭЛЕКТРОТЕХНИКИ

Закон Ома для участка цепи постоянного тока

U = IR,

где U – напряжение на участке цепи, В; I – сила тока на этом участке, А;

R – сопротивление участка цепи

Сопротивление проводника

где ρ – удельное сопротивление, Ом*м; l – длина проводника, м; S – площадь поперечного сечения проводника, м².

Формула зависимости
сопротивления проводника от температуры

Rt = Rto[1 + α(t – to)],

где Rt и Rto – сопротивление проводника соответственно при температурах t и to , ºC; α –температурный коэффициент сопротивления Ом/ ºC.

            Общее сопротивление цепи:

при последовательном соединении сопротивлений

R = R1 + R2 + R3 +…+RN,

при параллельном соединении

            Общая емкость конденсаторов:

при последовательном соединении

при параллельном соединении

C = C1 + C2 + C3 +…+CN.

            Мощность постоянного тока, Вт,

P = UI.

             Энергия электрической цепи, Дж,

W = Pt,

где P – мощность, Вт; t – время, с.

             Количество теплоты, выделяющееся в проводнике, Дж,

A = I² Rt,

где I – сила тока, А; R – сопротивление проводника, Ом; t – время прохождения тока, с.

страница 1 из 2         1  2          Каталог

touck.ru

Портал Электриков — Новости и комментарии из мира техники » Некоторые формулы электротехники

Закон Ома для участка цепи постоянного тока

U=I*R,

где U- напряжение на участке цепи, В, I- сила тока на этом участке, А, R — сопротивление участка цепи, Ом. Сопротивление проводника

R=p*l/S

где р — удельное сопротивление. Ом • м, l — длина проводника, м, S — площадь поперечного сечения проводника, м^2

Формула зависимости сопротивления проводника от температуры

Rt=Rt0[1+a(t-t0)],

где Rt и Rt0 — сопротивления проводника соответственно при температурах t и t0. С, а — температурный коэффициент сопротивления Ом/°С.

Общее сопротивление цепи:

при последовательном соединении сопротивлений

R=R1+R2+R3+. .+Rn

при параллельном соединении

Общая емкость конденсаторов:

при последовательном соединении

при параллельном соединении

С = С1 +С2 +С3+…+Сn.

Мощность постоянного тока, Вт,

Р=U*I

Энергия электрической цепи, Дж, W =Pt.

где Р — мощность, Вт, t — время, с.

Количество теплоты, выделяющееся в проводнике, Дж,

A=I^2Rt,

где I — сила тока. А, R — сопротивление проводника, Ом, t — время прохождения тока, с.

-акон Ома при переменном токе

U =IZ.

где Z — полное сопротивление, Ом.

где I — частота, Гц, w — число витков в катушке, В — индукция магнитного поля в стали магнитопровода, Т, S — площадь сечения магнитопровода, м^2. Подъемная сила электромагнита, Н,

F=3978*B^2*S*10^2;

где В — магнитная индукция. Т, S — площадь сечения электромагнита, м^2.

Частота вращения магнитного поля электрической машины, об/мин,

n=60f/p

где р — число пар полюсов машины.

Мощность однофазного переменного тока:

активная, Вт,

Р = U*Icosф, реактивная, вар,

Q = UI sinф, полная, В-А,
