План и чертеж разреза фасада и стены жилого дома

Разрезом дома считают законченный чертёж, на котором изображается сооружение и все внутренние особенности, а также составляющие каркасной конструкции дома. На таком плане можно увидеть расположение различных элементов здания: окна, двери или даже предметы интерьера. Такая планировка поможет заранее определить, что необходимо для обустройства помещения.

Чертеж двухэтажного дома для создания проекта

Вернуться к оглавлению

Содержание материала

Правила создания чертежа с разрезом дома

Главной особенностью такого чертежа является возможность указания размеров различных нюансов строения. Для того чтобы такая планировка была эффективной, необходимо расположить плоскость сечения правильным образом.

Особенность данного вида документа – это вертикальная плоскость сечения, которая передаёт точную информацию о размерах того или иного элемента. Одними из основных отметок на таком чертеже считается указание расстояния от потолка до пола:

  1. Обычные жилые дома, как правило, имеют высоту потолков не более 3 метров.
  2. Расстояние от пола до потолка общественного или промышленного каркасного сооружения несколько выше – от 3,3 метров и выше.
  3. Кроме стен и отверстий в них, чертёж в разрезе также указывает наличие перил и расположение лестниц в доме и их высоту.
  4. При наличии окон в стене, указанной на чертеже, может быть описана высота подоконника. Например, для дома с мансардой расстояние от пола до подоконника равняется 80 см, а от потолка до окна – не более 30 см.

Такая информация будет полезна как самим рабочим, которые получат все необходимые данные и план для проведения работ, так и будущим жильцам, которые получат возможность спланировать обустройство здания, используя информацию, переданную чертежом в разрезе.

Вернуться к оглавлению

Проектирование дома по чертежу в разрезе

Составление чертежа в разрезе является приоритетом в современном строительстве. На такую планировку в основном влияют размеры будущего помещения, а также количество людей, который будут проживать в данном здании. Таким образом, можно получить проект небольшого дома, но с множеством малых комнат или парой больших, которые предоставят максимум простора в помещении.

Создание проекта дома по чертежу в разрезе

Кроме того, подбирается минимально необходимый размер для кухни, санузла в доме или кладовки.

Чтобы создать такую удобную планировку, необходимо составить чертёж дома в разрезе, что значительно упростит и удешевит дальнейшие работы по монтажу помещения.

Имея чертеж в разрезе для проекта вашего дома, вы сможете подобрать правильное расположение будущего строения на участке.

Вернуться к оглавлению

Чертёж в разрезе для дачных помещений

Двухэтажный дом, как правило, имеет не много пространства, но при хорошей планировке его будет достаточно для реализации всего необходимого.

При составлении чертежа в разрезе для каркасного здания стоит обратить внимание на то, где какую комнату необходимо разместить:

  • спальные помещения лучше всего размещать так, чтобы их окна смотрели в юго-восточном или восточном направлении;
  • интерьер и план кухни, ванна в доме и прихожая должны быть на западе;
  • детскую комнату или помещения для гостей стоит расположить в юго-восточной или южной стороне дома.

Чертежи с размерами всех этажей дома

Правильное расположение жилых помещений позволит не только получить большое количество света в нужном месте, но также создать правильный воздухообмен между помещениями.

Чертёж в разрезе будет достаточно продуманным, но в то же время простым. Именно простота является гарантом качества и удобства использования чертежа строителями или конструкторами.

Вернуться к оглавлению

Планировка небольшого помещения по чертежу в разрезе

Ограниченные возможности при постройке не всегда означают невозможность хорошо обустроить своё жилищное пространство. Даже если в вашем расположении всего несколько квадратных метров, а достраивать дополнительные этажи или мансарду нет возможности, то всё равно можно грамотно распределить пространство.

В отличие от проектирования квартирных помещений, расположение дома на частном участке имеет свои особенности:

  1. Планировать обустройства такого жилого помещения нужно довольно тщательно, так как теплоотдача обычного дома значительно выше квартирных сооружений из-за того, что все наружные стены сообщаются с улицей, а также отсутствует подъезд и другие отапливаемые помещения общего назначения. Поэтому расположению комнат в доме стоит уделить особое внимание при разработке чертежей.
  2. Чертёж в разрезе должен учитывать необходимость тамбура для большинства видов жилых помещений в независимости от планировки. Так в доме будет меньше убывать тепла через стены, двери и окна.
  3. В некоторых случаях на чертеже нужно будет указать устройство веранды. Она может быть как открытого типа, так и застеклённая. Если планируется постройка веранды в доме, то наличие тамбура не является обязательным.

Сделав чертёж в разрезе для своего жилища, хозяин дома обеспечит себя комфортом и уютом.

Вернуться к оглавлению

Самостоятельное черчения разреза дома

Если хозяин участка решил самостоятельно изготовить чертёж, на котором будет изображен разрез здания, то ему не обязательно иметь глубоких познаний в чертёжном деле, так как данный вид планировки довольно прост в исполнении.

Для создания такого чертежа можно следовать следующему плану:

  1. В начале необходимо указать координационные оси на листе будущего чертежа. Это поможет более качественно воссоздать планировку жилого помещения в программе.
  2. Чтобы чертёж получился максимально достоверным, для переноса всех пропорций помещения следует воспользоваться линией в 45 градусов, которую нужно разместить с правой стороны плана.
  3. Все дополнительные элементы в выбранном деревянном доме из сруба можно просто перенести с других аналогичных чертежей фасада сооружения.

    Чертеж разреза дома

  4. Теперь можно переходить к черчению самих стен в здании. Если используются компьютерные программы для создания чертежа в разрезе, то в них можно воспользоваться функцией параллельного переноса, что значительно упростит нанесение изображения всех перегородок в частном доме.

Эти советы помогут облегчить процедуру самостоятельного изготовления чертежа жилого дома в разрезе.

planvsem.ru

Одноэтажный жилой дом план фасад разрез компас. Чертежи фасадов зданий

Важно! Создавая чертеж дома, необходимо исходить из количества человек, которые будут в нем проживать. Желательно предусмотреть также одну или две гостевых комнаты.

Самостоятельная планировка дома может быть выполнена в следующих вариантах:

  • Наиболее простой вариант.
    План здания рисуется на листе от руки. В таком случае нужна миллиметровая бумага. Если ее нет, то можно использовать лист, имеющий клетчатую разлиновку.

Совет! Вышеописанный вариант подходит для людей, имеющих навыки черчения. В противном случае планировка будет иметь огрехи и неточности.

  • Наиболее точный вариант.
    Наиболее очевидным вариантом для создания планировки дома является использование проектировочной компьютерной программы. Такие программы позволяют не только сделать основные наброски, но и создать полноценный чертеж двухэтажного дома, соответствующий всем строительным нормам.

Совет! Во избежание возможных ошибок в расчетах желательно пользоваться только лицензионным софтом.

  • Наиболее творческий вариант
    — это использование 3D-редактора. Такой проект получается трехмерным и отлично передает не только размеры и расположение комнат, но и дизайнерские идеи автора.

Видео-инструкция о поэтапной самостоятельной планировке жилого дома в одной из специализированных программ

Как выглядит полный проект дома

Полный проект дома предполагает не только внешний вид и планировку, но и полное описание всех параметров постройки, инженерные коммуникации и характеристики стройматериалов.
Иными словами — это полное руководство к действию для строителей, которое может дать знающему человеку полную информацию о будущей постройке.

Таким образом, полные проекты домов включают в себя:

  • Архитектурное описание строения
    . Сюда входят чертежи фасада дома с размерами внутренних помещений. Здесь обозначаются размеры и расположение окон, дверей, присутствуют все хозяйственные и жилые помещения.
  • Расчет конструктивных нюансов
    , включая стропильные конструкции, коробку дома, фундамент и кровлю. Все эти элементы должны быть изображены на чертежах схематично с приложением расчетов и подробной разметки.

Обработка фасада гидрофобизатором

  • Схема электросети
    . Здесь максимально подробно описывается подключение дома, особенности электрической разводки со схемами прохождения электропроводки, расположением розеток и т. д.
  • Инженерные нюансы
    . Сюда входит план этажа с прокладкой жизненно важных коммуникаций — вентиляции, водопровода, канализации, отопления, газа и т. д.

Таким образом, проекты домов не ограничиваются одним лишь чертежом, как предполагают некоторые люди, неосведомленные во всех нюансах данного процесса. Поэтому отказавшись от услуг профессионального проектировщика, следует понимать, что перед строительством дома необходимо полное составление проектной документации.

Как создается план дома

Планировка здания базируется на рукописных или электронных чертежах, для правильного выполнения которых необходимо соблюдать такую последовательность действий:

  • На миллиметровой бумаге задается необходимый масштаб.
  • Чертятся оси дома.
  • Далее необходимо начертить стены.
  • Чертим внутренние перегородки.
  • Теперь необходимо разместить на чертеже окна и двери.
  • Для каждого помещение указывается название и площадь.

Совет! Разработка плана инженерных коммуникаций, схема расположения электросети и т. д. должна осуществляться специалистом. Поэтому при отсутствии знаний в этих отраслях необходимо проконсультироваться с опытным проектировщиком, который позволит избежать грубых ошибок. Наиболее неприятной является ситуация, когда проект был допущен к строительству, дом построен, и лишь потом начинают проявляться технические недочеты, устранить которые очень сложно.

Использование программы для проектирования дома

На сегодняшний день существует множество компьютерных программ, предназначенных для проектирования зданий. Встречаются среди них как любительские, которые нельзя рассматривать в качестве серьезного инструмента, так и профессиональные программы, используемые специалистами по всему миру. К ним относятся: AutoCad, Компас 3D и прочие.

Комплект чертежей, разработанный в такой программе, обладает целым рядом преимуществ:

  • Более быстрый процесс создания плана.
  • Программа минимизирует возможные неточности в расчетах.
  • Возможность создания трехмерной модели дома.

  • Виртуальное планирование не только помещений, но и инженерных сетей.
  • Быстрое освоение даже теми пользователями, кто не знаком с азами черчения.
  • Широкая функциональность и большой набор инструментов для воплощения любых технических и дизайнерских решений.
  • Множество уроков и полезных советов по работе программ в интернете.
  • Наличие встроенных библиотек, в которых содержится мебель, архитектурные элементы и даже отделочные материалы, что позволяет не только создать чертеж, но и представить внешний вид будущего дома. Это очень важно для того, чтобы рассмотреть проект с точки зрения удобства, уюта и т. д.

Создавая чертеж дома, следует учесть следующие рекомендации от специалистов:

  • Количество помещений, учитывая их функциональное назначение и расположение относительно друг друга. Здесь следует предусмотреть не только основные комнаты, отведенные для каждого члена семьи и функциональные помещения (ванная, туалет, кухня), но также и комнату, где будет собираться вся семья (зал, гостиная), прихожую, веранду, кладовую и т. д.
  • Увлечения каждого из членов семьи также следует учитывать при планировке дома. К примеру, в некоторых домах имеется свой бассейн, тренажерный зал, отдельная библиотека, сауна, мастерская и т. д.
  • Личные комнаты лучше делать небольшими и уютными, а зал, где собирается вся семья, напротив, должен быть просторным.
  • Детскую следует расположить рядом с родительской спальней.

Как сделать хороший дизайн-проект? Подготовка 3D-модели и секреты грамотного проектирования. Видео от Алексея Земскова

Совет! Если в семье есть маленькие дети или пожилые люди, это также следует учитывать при планировке дома. Возможно в таком случае лучше будет отказаться от второго этажа или же установить наиболее безопасные лестницы с удобными перилами и глубокими ступенями. Не допускаются конструкции типа «гусиный шаг».

  • Для компактного размещения водопровода и канализационной системы желательно располагать кухню, бойлер и занузел в одну линию.
  • Для эффективного сохранения тепла в зимнее время желательно наличие в доме утепленной веранды или тамбура.
  • Осуществляя расчет площади здания, необходимо учесть, что на одного взрослого человека должно приходиться минимум 8 м2 жилого пространства.

Совет! Молодым семьям следует продумать вероятность пополнения семейства еще на этапе проектирования дома.

  • Желательно, чтобы расположение окон было южным или восточным.

Заключение

Многие люди интересуются тем, как сделать план или чертёж самостоятельно, однако далеко не все понимают, насколько ответственным является этап проектирования. Выше были рассмотрены основные нюансы создания полного проекта дома. Здесь следует понимать, что проектирование дома требует комплексного подхода и внимания к целому ряду особенностей.

Главная функция, которую выполняют чертежи фасадов зданий
– это дать представление тем, кто их изучает и работает с ними о том, какой именно внешний вид имеет сооружение, каковы его архитектурные особенности, и в каком соотношении между собой находятся отдельные его элементы. Различают с

starer.ru

Архитектурный проект дома. Что включает в себя проект АР

Частенько встречаем у заказчиков заблуждения о составе Архитектурного рабочего проекта (его называют АР). У многих это общие представления о его составе, у некоторых мнение, что это архитектурный раздел проекта это всего лишь «планы, фасады, разрезы…», встречаются и такие которые считают его ненужной тратой времени и денег.

Наше мнение, что это не совсем так, вернее это совсем не так :). Архитектурный раздел коттеджа это неотъемлемая, важная и полноценная часть всего проекта, в большинстве случаев конструктивный раздел (КР) тесно связан с АР и большая часть листов раздела КР ссылается именно на архитектурный раздел. Они дополняют, уточняют друг друга и лишь оба комплекта АР и КР можно назвать полноценным рабочим проектом для строительства частного дома. Сегодня мы хотим на конкретном примере показать, что должен содержать подробный архитектурный рабочий проект для строительства частного дома. И как пример мы возьмем наш проект который был разработан этой весной и на данный момент реализовывается. Цена архитектурного проекта частного дома зависит от площади дома, от сложности технического задания и необходимых сроков разработки проекта — предварительно ознакомится с нашими ценами вы можете на главной странице.

Должны сказать, что данный проект не эталонный и сложно сказать, что количество и состав чертежей в проектах АР может быть типовым, так как каждый проект имеет свои нюансы и свои особенности, в зависимости от этого он может быть дополнен  разного рода схемами и чертежами.

  1. Титульный лист проекта.

    На нем дается краткое описание проекта

    Проект индивидуального жилого дома

  2. Визуализация проекта.

    3Д ренедеры которые дают понимание внешнего вида дома

    Визуализация коттеджа



  3. Общие данные.

    Это таблица в которой перечислены все чертежи в составе проекта, даны общие указания и еще пара ведомостей.

    Общие данные проекта

  4. Общие указания по ведению кладки

    На этом листе архитектор описывает из какие материалов будет строиться дом, каким образом ведется кладка стен и на какие нюансы следует обратить заказчику особое внимание.

    Как вести кладку



  5. Схема инсоляции

    Схема показывающая какие образом и как долго будет освещена та или иная сторона дома.



    Инсоляция частного дома

  6. Генеральный план или схема планировочной организации рельефа.

    Один из важнейших чертежей проекта. Дает понимание как привязан дом к границам участка в соответствии нормативам и как будет организован рельеф после строительства. Этот же чертеж входит в состав строительного паспорта для получения разрешения на строительства. В частности, в этом проекте мы имели дело со сложным рельефом на склоне и проработали 3Д вид рельефа, чтобы строителям было нагляднее

    Генеральный план участка

    3Д схема организации рельефа



  7. Кладочные планы этажей.

    Этой частью проекта на стройке пользуются почти все строители, но больше всего времени он принадлежит каменщикам, которые ведут кладку стен, перегородок, дымоходов и каналов. Здесь обозначены все размеры, простенки, привязаны окна и двери, даны примечания и условные обозначения.

    Кладочный план этажа

  8. Маркировочные планы этажей.

    Этот чертеж схож с кладочным планом, но именно на маркировочном плане обозначены и замаркированны оконные и дверные проемы, типы полов, даны площади помещений и таблица-ведомость помещений.

    Маркировочный план этажа



  9. План кровли.

    Чертеж показывает габаритные размеры кровли, привязку к осям. Дает понимание основных высотных отметок характерных частей крыши: коньки, ендовы, свесы, фронтоны и т.д. Иногда наша проектная группа включает в этот лист 3Д схему с отметками и уклонами кровли, чтобы заказчики и строители проще уловили суть.

    План кровли коттеджа

  10. Фасады дома.

    Ну тут все и без объяснений ясно. Это лицо дома, на чертеже фасада, видны все уровни и отметки, каменщик всегда работает с кладочным планом и фасадом. Именно так достигается полное понимание какой простенок где начинается и до какой отметки ведется кладка.



    Чертеж фасада частного дома

    Фасад дома

  11. Разрезы.

    Обычно их не менее трех-четырех и они также уточняют понимания общей картины внутри дома.



    Разрез

  12. Детали стен или сечения по стенам.

    По сути это разрезы только в большем масштабе и их намного больше чем 2-3. Так как масштаб таких сечения обычно 1:20, 1:30 то тут можно увидеть «порядовку» каменной кладки — то есть высоту ряда с растворным швом и понять какое количество рядов кладки будет, например, под окном и над окном. Тут же дана информация как армируется кладка, как устраиваются декоративные элементы и т.д.

    Сечение стен

  13. Вентиляционные каналы и дымоходы.

    Детальный чертеж каждого канала и дымохода.



    Чертеж вентканалов и дымохода

  14. Экспликация стен и ведомость расхода материалов.

    Спецификация расхода материалов дает заказчику понимание какие стеновые материалы ему необходимо закупить и в каком количестве. Это, кстати, один из наиболее задаваемых заказчиками вопросов 🙂

    Экспликация стен

  15. Схема оконных блоков и дверей.

    Представлены схемы окон и дверей. Дана информация о количестве и размерах окон и дверей на этаж и общее количество для всего дома.



    Схема окон и дверей

    Спецификация окон и дверей

  16. Экспликация полов.

    Схематически представлены полы дома, их состав и площадь.

Экспликация полов

Таким образом, рабочий архитектурный проект нашей проектной группы включает в себя огромное количество чертежей, схем, ведомостей, разрезов и спецификаций плотно связанных между собой. Такое комплект чертежей дает системное и четкое понимание какой будет ваш будущий дом и как его строить. Помимо этого, АР также сильно связан с конструктивным разделом (КР) о котором мы рассказываем по ссылке.

Этим постом наша проектная группа хочет дать понимание для заказчиков которые еще не столкнулись со стройкой и не знают какую информацию они должны получить заказывая качественный индивидуальный проект дома. Также хотелось бы оградить наших будущих заказчиков от нечестных и некомпетентных проектировщиков. Зная, какой объем информации вы получите заказав архитектурный проект, вас будет сложнее обмануть. Требуйте от архитекторов и дизайнеров, чтобы АР давал ответы на все вопросы по стройке, а не был чем-то вроде «планчики и фасады с разрезами» 🙂 Или просто обращайтесь к нам- мы любим сложные и интересные задачи!

proektproekt.com

Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР)

  • Главная
  • /
  • Статьи
  • /
  • Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР)

Пример Эскизного проекта
Пример рабочего проекта. Конструктивный раздел.

Ниже приведен пример основного комплекта рабочей документации Архитектурного раздела, выполненного в нашем архитектурном бюро. Мы выполняем полноценное 3Д моделирование здания в процессе проектирования (технология  BIM), что позволяет избежать ошибок в документации, а так же очень точно рассчитать необходимое количество всех строительных материалов.

Общие данные

Технико-экономические показатели

Генплан участка

План осей

План 1 этажа

План 2 этажа

План 3 этажа

План кровли

Разрез 1

Разрез 2

Разрез 3

Разрез 4

Разрез 5

Конструктивная схема 1

Конструктивная схема 2

Конструктивная схема 3

Конструктивная схема 4

Узел цоколя

Узел свеса кровли

Фасад кладочный 1

Фасад кладочный 2

Фасад кладочный 3

Фасад кладочный 4

Фасад кладочный 5

Фасад 1

Фасад 2

Фасад 3

Фасад 4

Фасад 5

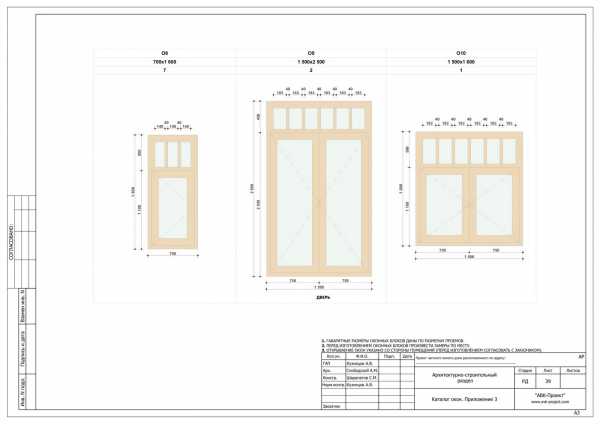

Окна 1

Окна 2

Окна 3

Окна 4

Ворота

Двери 1

Двери 2

Спецификация декоративных эл-ов 1

Спецификация декоративных эл-ов 2

Спецификация декоративных эл-ов 3

Спецификация декоративных эл-ов 4

Спецификация декоративных эл-ов 5

Спецификация декоративных эл-ов 6

Спецификация декоративных эл-ов 7

Спецификация декоративных эл-ов 8

Спецификация декоративных эл-ов 9



Спецификация декоративных эл-ов 10

Спецификация декоративных эл-ов 11

Спецификация декоративных эл-ов 12

Спецификация декоративных эл-ов 13

Узлы и детали 1

Узлы и детали 2

Узлы и детали 3

Узлы и детали 4

Узлы и детали 4





www.avk-project.com

-инструкция, как начертить фасадный проект коттеджа, промышленного здания, школы своими руками, цена, фото. Чертеж фасада дома в проекте

Чертеж дома — фасад и план этажей

Как согласно действующим стандартам и правилам выполняется чертеж фасада здания? Как правильно называются разные проекции здания?

Давайте познакомимся с общими правилами выполнения строительных чертежей.

На фото — эскиз фасада тех времен, когда требования к проектной документации отличались от нынешних.

Поскольку город Ставангер всегда гордился своими традициями деревянных зданий — в Европе это в основном город с деревянными зданиями — это различие стало решающим фактором в выборе материала для нового проекта. Обработанная древесина для этого проекта была особенно надежна благодаря своим теплоизоляционным свойствам, легче, чем обычная древесина, что особенно важно для архитекторов. Кстати, древесина происходит из скандинавских лесов, и этот метод все еще проверяется викингами, нагревая внешнюю поверхность деревянных столбов и тем самым увеличивая их прочность.

Общие положения

Ответ на вопрос, как чертить фасад здания, мы начнем с перечисления общих для всех строительных чертежей и схем требований.

Терминология

  • Все строительные чертежи получаются проектированием определенного вида здания на плоскость.
  • Собственно чертеж фасада дома — это его фронтальная проекция на плоскость, расположенную параллельно фасаду
    .
  • Проекция среза здания в продольной или поперечной плоскости — это, соответственно, продольный или поперечный разрез.
  • Если на бумагу переносится горизонтальный срез здания, его принято называть планом. В зависимости от того, на каком уровне срез выполнен — это может быть план подвала, первого этажа и так далее.
  • Вид сверху на участок, включающий здание или группу зданий и сооружений, принято называть генеральным планом.
  • Наконец, независимо от того, какой объект изображен — подвал детского сада, фасад промышленного здания, фасад коттеджа, фасад кафе или туалет на дачном участке — все эти изображения имеют общее название: архитектурно-строительные чертежи.

Комплекс был оборудован 128 апартаментами площадью от 44 до 225 квадратных метров — все они разных размеров, формы и высоты. Также в этом комплексе были открыты магазины, кафе. Весь комплекс занимает почти 20 тысяч. площадь квадратного метра. Интегрированный энергетический дизайн.

Таким образом, с самого начала подчеркивались пассивные свойства сложных зданий, такие как форма, ориентация окон, стен и бетонных строительных материалов. Например, были спроектированы фасады и линии крыши здания, что создало максимальный дневной свет во всех комнатах и ​​на центральной площади сообщества с целью использования солнечной энергии и, таким образом, для снижения потребностей в энергии.

Несмотря на распространение электронных носителей, чертежи обязательно распечатываются на бумаге.

Нормативные документы

Разрезы, планы и чертежи фасадов зданий должны быть выполнены в общей системе ЕСКД (единой системе конструкторской документации). Ее стандарты определяются ГОСТ 2.301-68 — ГОСТ 2.307-68.

Что именно регламентируется?

Кроме того, здания выстраиваются вдоль набережной, так что все апартаменты выходят в сторону города и фьорда. Со всеми элементами дизайна — планировкой, различными областями помещений, формами, ориентацией окон, используемыми материалами — был создан впечатляющий, действительно социально устойчивый жилой комплекс, предназначенный для семей и одиночек, молодых и пожилых людей.

Целью клиентов было открыть ресторан с окнами на море и в Старый город Таллинна, а другая сторона здания была бы закрыта. Поскольку ресторан выделяется своей амбициозной архитектурой, архитекторы решили использовать прочный и эстетически приятный термически обработанный фасад фасада здания. Фасад здания покрыт термически обработанными зольными досками, а на террасе и окружающих стенах — белые сосновые доски.

  • Форматы листов всех чертежей.

Важно: требования к формату подразумевают определенные соотношения сторон самого листа, а не рамки чертежа.

  • Масштабный ряд изображений.
  • Толщину линий.
  • Наименование элементов изображения.
  • Чертежные шрифты.
  • Методы изображения на чертежах различных предметов.
  • Графические обозначения различных материалов.

Масштабы при составлении генеральных планов объектов могут применяться следующие:

Чтобы достичь гармоничной целостности и полноты, архитекторы применяли термообработанный интерьер в изысканном стиле, используя один из нескольких залов в ресторане, стены и полы шеф-холла. Гармоничная уникальность поражает растущую золу в центре террасы. Раньше на участке росли несколько старых деревьев, и авторы проекта собирались спасти хотя бы одну из них. К сожалению, оказалось, что деревья были слишком старыми, поэтому было посажено денежное дерево.

Все большее число людей, заинтересованных в этой области, появляется в процессе обновления многоквартирных домов в Литве. Иногда слышится критика о том, как многоэтажные дома ремонтируются в Литве. Мы говорим о том, что есть действительно более легкие и эффективные способы ремонта многоквартирных домов, чем те, которые в настоящее время используются в Литве, а также с преподавателем факультета гражданского строительства и архитектуры Каунасского технологического университета.

В чертежах фасадов и планов используются, разумеется, и более крупные масштабы.

Масштаб 1:1 может быть применен при переносе на бумагу карнизов сложной формы и других мелких элементов. Впрочем, это скорее исключение. Масштабы увеличения в архитектурно-строительном черчении не используются.

Некоторые считают, что изоляция фасада является одной из самых дорогих и неэффективных мер экономии энергии. Действительно ли можно заменить его любыми другими способами? Изоляция фасада дома является одним из основных средств теплосбережения. Без ремонта другие части здания не имеют смысла. Изоляция фасада приносит наибольшую пользу, так как старые жилые дома проводят большую часть тепла на стенах.

Таким образом, уже во время строительства требования к дому — в пять раз более строгие. Поэтому «пограничный вопрос» неизбежен и, в том числе изоляция фасада, не может быть заменен никакими другими способами. Конечно, окна также очень важны. По оценкам, около 80% Тепловые потери в старых зданиях в многоквартирных домах обусловлены проводимостью стен, кровли и окон.

Правила выполнения чертежей

Чтобы правильно выполнить своими руками чертежи фасадов домов, планы этажей и прочие архитектурно-строительные схемы, нужно придерживаться довольно жестких правил.

  • Толщина основной линии должна быть одинаковой для всех деталей чертежа, выполняемых в одинаковом масштабе. Исключение — чертежи разрезов: видимые линии контуров могут быть вычерчены тонкой линией.
  • Наименования, заголовки и обозначения в поле чертежа могут писаться без наклона. А вот размеры и прочие надписи на стрелках пишутся наклонными, с углом относительно основания строки около 75 градусов.
  • Общее количество размеров на чертеже должно быть, как и подсказывает здравый смысл, достаточным для проведения строительных работ. При этом допускается дублирование одного и того же размера на разных элементах изображения.
  • Размеры проставляются в миллиметрах без обозначения единиц измерения. Однако уровень над грунтом проставляется в метрах с точностью до третьего знака после запятой.

starer.ru

Дизайн интерьера и фасада коттеджа

Дизайн интерьера и фасада коттеджа

В данном проекте мы рассмотрим предварительную, эскизную часть дизайн – проекта коттеджа. Прежде всего, она включает в себя планировку дома, разрезы дома (рассматриваются разрезы 1 -2 этажей), и чертежи фасада. 3Д – визуализация интерьера загородного дома будет размещена на этой странице позже.

Дизайн фасада загородного дома. Чертёж

Главный фасад коттеджа. Чертёж

Хочется отметить важность совместной работы над проектом архитектора и дизайнера. В результате удаётся решить многие задачи, связанные с планировкой и дизайном интерьера и экстерьера коттеджа или загородного дома. В первую очередь это сотрудничество касается индивидуального проектирования. Загородный коттедж требует тщательности проработки всех деталей, и Заказчик, обратившись к услугам архитектора и дизайнера, добивается тем самым качественного подхода к работе.

Вариант планировки цокольного этажа загородного дома

1. домашний кинотеатр
2. гараж
3. котельная
4. резервная котельная
5. насосная, система водоочистки
6. электрощитовая
7. санузел
8. помещение для хранения сезонных вещей
9. постирочная – гладильная
10. кладовая

Основным помещением цокольного этажа является зона домашнего кинотеатра. Здесь, совершенно не мешая другим членам семьи, можно посмотреть фильмы на большом, проекционном экране. Вся остальная площадь этажа спланирована под технические помещения.

Вариант планировки 1 этажа загородного дома

1. каминный зал
2. кухня — столовая
3. спальня
4. гардеробная
5. санузел
6. подсобное помещение
7. прихожая
8. терраса

При решении зоны полов 1 этажа коттеджа, использовался «райтовский» принцип объединения пространства окружающей природной среды с интерьером загородного дома. Достигалось это за счёт каменного мощения, переходящего снаружи во внутреннюю часть дома. В сочетании с наливными полами достигался определённый визуальный эффект, который и бал использован в данном проекте.

Вариант планировки 2 этажа загородного дома

1. библиотека
2. спальня — кабинет
3. санузел
4. терраса
5. подсобное помещение

Ниже приводятся эскизные разрезы дома. План разрезов размещен на чертеже планировки 1 этажа.

РАЗРЕЗ 1-1-ПЛАН

РАЗРЕЗ 2-2-ПЛАН

РАЗРЕЗ 3-3-ПЛАН

РАЗРЕЗ 4-4-ПЛАН

Коттедж в разрезе

Внутри коттеджа, при разработке интерьера был использован принцип «второго света», и доминантой пространства загородного дома стал большой портал камина. Неослабевающий интерес к загородным домам и коттеджам в стиле Райта, позволил использовать некоторые, характерные для этого выдающегося американского архитектора, приёмы в оформлении фасада и интерьера здания. Прежде всего, это уже упомянутый портал камина, ленточные, декоративные фризы из песчаника на стенах внутри и снаружи здания, а также использование натуральных пород дерева и камня.

РАЗРЕЗ 5-5-ПЛАН

РАЗРЕЗ 6-6-ПЛАН

РАЗРЕЗ 7-7-ПЛАН

РАЗРЕЗ 8-8-ПЛАН

Разрез дома

Используя большое количество витражных вставок, был достигнут не только красивый декоративный приём. Это позволило незавимсимо от погодных условий, достичь тёплого, золотистого освещения помещений загородного дома.

РАЗРЕЗ 9-9-ПЛАН

РАЗРЕЗ 10-10-ПЛАН

Объект находится в работе, и как уже было сказано выше, всю остальную, более подробную информацию, включая трёхмерные изображения интерьеров загородного дома, Вы сможете увидеть на нашем сайте чуть позже.

www.line-interior.ru

Вычерчивание планов, разрезов и фасадов дома

Категория: Проектирование

Вычерчивание планов, разрезов и фасадов дома

Планом называют изображение дома, мысленно рассеченного горизонтальной плоскостью на уровне V3 высоты этажа или на расстоянии 1 м от пола и спроецированного на горизонтальную плоскость. На плане показывают то, что получается в секущей плоскости, и то, что расположено под ней.

По плану судят о размерах, форме и расположении отдельных помещений, расположении дверных и оконных проемов, дымовых и вентиляционных каналов, конструкции и расположении несущих капитальных стен, перегородок, лестниц и других элементов конструкций дома.

Планы этажей, подвала, фундаментов и кровли выполняют в масштабе 1:100 или 1:50, а отдельных узлов – в масштабе 1:5 и 1:10.

Дом в плане расчленяют осевыми линиями на ряд элементов. Наносят их штрихпунктиром с длинными штрихами и обозначают марками, проставляемыми в кружках диаметром 6…12 мм. Линии, проходящие через основные несущие конструкции (стены, колонны), называют продолы ными и поперечными координационными осями.

На планах домов продольные оси, как правило, располагают справа от плана дома, а поперечные – внизу. Поперечные оси маркируют порядковыми арабскими цифрами слева направо, а продольные прописными буквами русского алфавита, за исключением букв 3, И, О, X, Ы, Ъ, Ь.

Внутреннюю грань наружной стены проводят от координационной оси на расстояние 120…250 мм (в зависимости от толщины стены), а координационную ось во внутренних стенах – по их середине.

Маркировка осей на разрезах, фасадах, узлах и деталях должна соответствовать маркировке осей в плане. Размеры на чертеже показывают с помощью сплошных тонких размерных линий. Наносят эти линии не ближе 21 мм от чертежа. Расстояния между ними принимают 7 мм. На первой от чертежа размерной линии дают размеры наиболее мелких членений, на следующих -более крупных.

Отрезки на размерных линиях, соответствующие размерам наружных элементов стен (двери, окна, простенки и др.), ограничивают выносными линиями. Выносные линии должны начинаться на расстоянии 3…4 мм от стены дома. Точки пересечения выносных и размерных линий фиксируют засечками под уклоном 45°.

Все размеры проставляют в миллиметрах без обозначения размерности. Числа наносят над размерной линией, по возможности ближе к середине отрезка. Высота цифр должна быть 3…5 мм.

Уровень расположения архитектурных и конструктивных элементов определяют отметки уровней. Эти отметки отсчитывают от условной нулевой отметки, в качестве которой принимают уровень чистого пола первого этажа. Отметки ниже нулевой должны быть со знаком минус, выше нулевой – без знака.

Числовое значение отметок проставляют в метрах с тремя десятичными знаками без указания размерности.

На планах отметки уровней наносят в прямоугольнике или на полке линии выноски.

Направление уклона плоскостей обозначают стрелкой с указанием над ней его значения в виде простой или десятичной дроби с точностью до третьего знака.

Порядок вычерчивания плана дома следующий:
1) проводят продольные и поперечные координационные оси;
2) вычерчивают наружные и внутренние стены,перегородки и колонны;
3) разбивают оконные и дверные проемы в наружных и внутренних стенах и перегородках, условно показывают направление открывания дверей;
4) вычерчивают санитарно-технические приборы;
5) наносят необходимые выносные и размерные линии;
6) проставляют все размеры, делают соответствующие надписи;
7) проверяют правильность выполнения чертежа, исправляют ошибки;
8) обводят чертеж более толстыми линиями.

В состав проекта дома должны входить планы фундаментов, раскладки балок, плит перекрытий и покрытия, расположения несущих элементов крыши – стропил, кровли.

Разрезом называют изображение дома, мысленно рассеченного вертикальной плоскостью и спроецированного на плоскость, параллельную секущей плоскости.

Если мысленно рассечь здание вертикальной секущей плоскостью и удалить его переднюю часть, а оставшуюся часть здания спроецировать прямоугольно на фронтальную плоскость, параллельную секущей плоскости, то полученное на ней изображение и будет разрезом этого здания.

Разрезы подразделяют на конструктивные (делают, чтобы показать конструкцию стен, перекрытий, покрытий, крыш и других элементов дома), архитектурные (выполняют, чтобы показать внутренний вид помещений без конструктивных элементов), местные и частичные (участков, конструктивные особенности которых не выявлены в основных разрезах).

Секущую плоскость (ее горизонтальный след) для данного разреза изображают в виде разомкнутой линии (след начала и конца секущей плоскости), вынесенной за пределы плана. При сложном ломаном разрезе наносят следы пересечения секущих плоскостей. На концах разомкнутой линии разреза показывают направление взгляда стрелкой. Номер поперечного разреза ставят под стрелками, продольного – сбоку с внешней стороны стрелок.

Отметки уровней расположения архитектурных и конструктивных элементов на разрезах и фасадах обозначают условным знаком в виде стрелки с наклоном к горизонтали под углом 45°, опирающейся на линию контура или на выносную линию уровня элемента.

Названия отдельных деталей в узлах дают на выносных ломаных линиях -выносках, наклонный участок которых со стрелкой на конце должен быть обращен к детали, а горизонтальный – служить полкой – основанием для надписи. Выносные надписи к многослойным конструкциям (крыши, стены и т. п.) наносят в виде “флажков”. Толщину слоев приводят в миллиметрах без указания размерности.

Контуры разрезов обводят сплошной основной линией толщиной 0,6…1 мм. Все остальные линии чертежа, не попавшие в плоскость разреза, выполняют сплошными тонкими толщиной 0,2…0,3 мм, так же как размерные и осевые. На законченном чертеже все лишние линии удаляют.

Разрез дома вычерчивают в следующей последовательности:
1) проводят вертикальные координационные оси с кружками для маркировки осей основных несущих конструкций стен и колонн;
2) перпендикулярно координационным осям вычерчивают горизонтальные линии уровней: поверхности земли, полов и потолков всех этажей и условно верха чердачного перекрытия и карниза;
3) наносят контуры наружных и внутренних стен, перегородок, высоты междуэтажных и чердачного перекрытий, конька крыши, линии ската крыши;
4) вычерчивают стропила и кровлю, дверные и оконные проемы, лестницы, печи, трубы и т. п.;
5) проводят выносные и размерные линии, проставляют знаки для обозначения высотных отметок;
6) показывают все размеры и высотные отметки, делают выносные надписи, изображают элементы конструкций, попавших в разрез;
7) проверяют правильность выполнения разреза и обводят его толстыми линиями.

Фасадом дома называют его вид (проекцию) спереди,сбоку или сзади.

Вид на дом со стороны улицы называют главным фасадом, слева и справа – боковыми фасадами, а сзади, со стороны двора, – дворовым фасадом. По фасадам судят о внешнем облике дома, о расположении и форме видимых конструктивных и архитектурных элементов: окон, дверей, балконов, лоджий, веранд, наличников, пилястр, колонн, наружных лестниц, водосточных труб и т. п. На фасадах указывают наружную отделку и цветовое решение дома.

Фасады вычерчивают в следующей последовательности:
1) проводят крайние вертикальные координационные оси с кружками для маркировки осей;
2) наносят горизонтальные линии уровней поверхности земли, цоколя, балконов, коньков и уклонов крыш и вертикальные линии стен;
3) показывают оконные и дверные проемы, проемы балконов и лоджий, трубы, карнизы,наличники;
4) проставляют высотные отметки;
5) вычерчивают переплеты окон и дверей;
6) наносят необходимые детали и надписи;
7) обводят фасад толстыми линиями, стирают подсобные линии построения.

Проектирование — Вычерчивание планов, разрезов и фасадов дома

gardenweb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
