Цель занятия: Научиться правильно писать стандартным шрифтом и оформлять титульный лист текстового конструкторского документа.
Методические указания:
Согласно ГОСТ 2.105-95 «Общие требования к текстовым документам» оформление титульного листа осуществляются по установленным правилам.
Его особенность: формат А3 разбивается в пределах рамки на поля.
1. наименование ведомства
2. специальные отметки
3. гриф согласования и утверждения
4. наименование изделия
5. обозначение документа
6. подписи разработчиков документа
7. год издания документа (без обозначения слова «год»)
При выполнении титульного листа по ИГ поля 2 и 3 упускаются.
Надписи на чертежах должны соответствовать стандарту на шрифт. Чтобы научиться правильно писать стандартным шрифтом, необходимо изучить ГОСТ 2.304-81 и выполнить упражнение по написанию букв и цифр по сетке с наклоном линии под утлом 75°. В сетке размечаются ширина букв и расстояние между ними. Данные берутся из табл.2 и рис.1 приложения 2.
ЗАДАНИЕ:
На листе формата А3 выполнить титульный лист альбома графических работ (см. образец выполнения листа на рис.2).

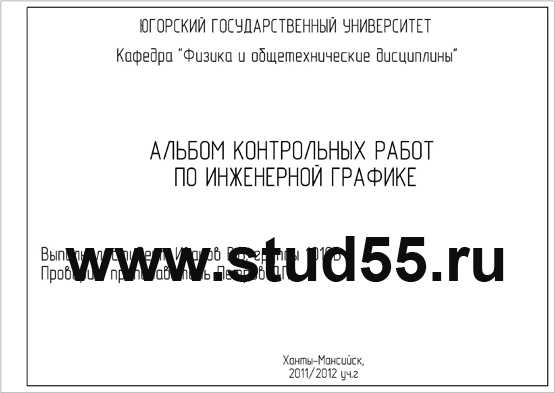

Рис.2
Порядок выполнения задания:
Используя таблицу 2 по ГОСТ 2.304-81 и образец выполнения листа, на котором указан номер шрифта надписей по строкам, выполнить работу в следующем порядке:
1 – выполните рамку;
2 – разметьте лист, применив рекомендованные отступы;
3 – вычертите вспомогательную сетку по заданному номеру стандартного чертежного шрифта;
4 – расположите на ней в тонких линиях необходимый объем строк симметрично относительно рамки формата;
5 – проверьте лист;
6 – удалите лишние линии и обведите все надписи.
Обратите внимание!
Перенос частей слов на титульном листе недопустим!
ГРАФИЧЕСКАЯ РАБОТА № 2
Построение сопряжений, уклона
Цель занятия: Закрепить правила выполнения сопряжений, уклона, конусности и простановки размеров.
Методические указания:
Выполните тренировочные упражнения, помещенные в приложении 3, на деление окружности на части рис.2, вычерчивание сопряжений рис. 3 и конусности, повторите материал по учебнику.
ЗАДАНИЕ:
1.На листе формата А3 вычертить контур пластины в масштабе 5:1, и, разобравшись в построении контура пластины, выполните самостоятельно работу по своему варианту на построение контура детали по заданным размерам, с применением правил построения сопряжений и деления окружности на части.
Порядок выполнения задания:
Выполните контур пластины в масштабе 5:1 в следующей последовательности (см. рис. 3):
1 – наметьте место расположения изображения на поле чертежа, проведите вертикальную ось симметрии изображения и горизонтальную штрихпунктирную линию центров двух верхних отверстий. Эти две линии являются базами для отсчёта, других размеров;
2 – на горизонтальной линии вправо и влево от вертикальной оси симметрии отметьте по 50 мм (с учётом масштаба 5:1) и вертикальными штрихпунктирными линиями отметьте центры 01 и О2 окружностей.
3 – затем вниз от горизонтальной линии откладывайте размеры: 15; 55=15+40; 100 (с учётом масштаба 5:1) и горизонтальными штрихпунктирными линиями отмечайте центры О3, 04 и 05.
4 – из намеченных центров проведите дуги и окружности заданных размеров с учётом масштаба.
5 – к половине окружности с центром О4 проведите две вертикальные касательные. После этого постройте центры сопрягающих дуг, проводите сопрягающие дуги, найдите центр сопряжения и отметьте точки сопряжения.
Контур пластины
Рис. 3
Разобравшись в построении контура пластины, выполните работу самостоятельно по своему варианту.
Варианты заданий к выполнению графической работы.
| Вариант | ||||||||||||||||||
| № поз. |
2.По данным своего варианта и рис.4 определите по расчетным формулам неизвестный параметр размера заглушки (втулки), помеченный знаком *. Выполните изображение детали. Проставьте размеры.
| 1- заглушка | 2 – втулка |
Рис.4
| Вари-ант | 1-Заглушка | 2-Втулка | |||||||||||||||
| 12 13 | 14 _ | ||||||||||||||||
| L | ПО | ||||||||||||||||
| D | - | - | - | - | - | - | - | - | |||||||||
| d | |||||||||||||||||
| D1 | - | - | - | - | - | - | - | - | |||||||||
| l | - | - | - | - | - | - | - | - | |||||||||
| конус -ность | 1:3 | 1:7 | 1:5 | 1:10 | 1:7 | 1:5 | 1:7 | 1:10 | 1:7 | 1:3 | 1:5 | 1:5 | 1:10 | 1:5 | 1:3 | 1:7 | |
Работа выполняется в следующей последовательности:
1 – на формате А3 начертите контур технической детали, заглушку или втулку;
2 – нанесите размеры по ГОСТ 2.307-68;
3 – выполните обводку линий в соответствии с ГОСТ 2.303-68;
4 – заполните основную надпись.
Код чертежа: КПТТ ИГ 01.03.00 (для 1 варианта). Название чертежа – Название технической детали по чертежу (пример: Крышка. Заглушка.)
Обратите внимание!
На чертеже следует сохранить в тонких линиях вспомогательные построения сопряжения.

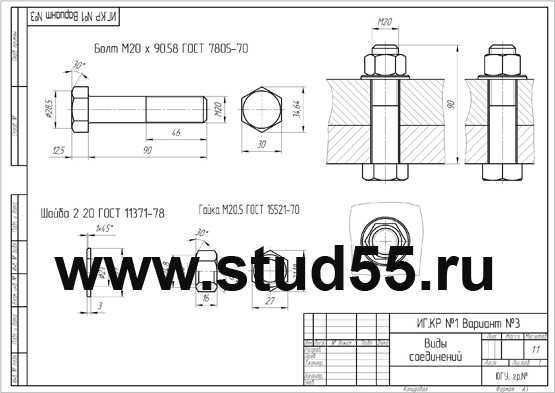

ГРАФИЧЕСКАЯ РАБОТА № 3
megaobuchalka.ru
Практическая работа по инженерной графике “Оформление титульного листа”
Практическая работа № 1
Оформление титульного листа

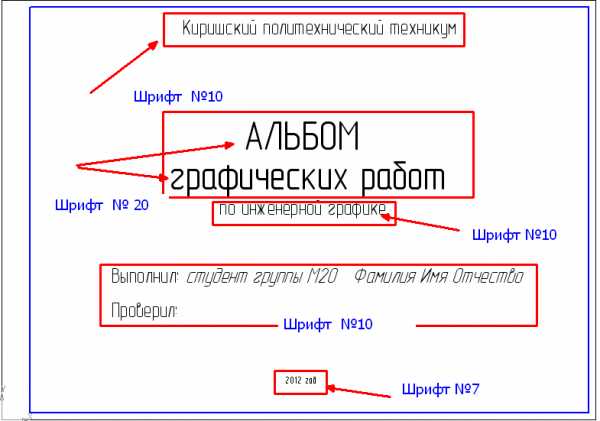

Титульный лист оформляется по образцу на формате А3. Образец выполнения титульного листа в Приложении А.
Надписи выполняются чертежными шрифтами, предусмотренными
ГОСТ 2.304—81 «Шрифты чертежные». См. Приложение Б
Тип шрифта
Надписи
Размер шрифта (высота прописных букв)
Тип Б
(прямой)
Образовательное учреждение
графических работ
по инженерной графике
Выполнил:
Проверил:
h20
АЛЬБОМ
h30
год
h7
Тип Б
(с наклоном)
студент группы №
Фамилия Имя Отчество
преподаватель Фамилия И.О.
h10
Примеры начертания заглавных и строчных букв русского алфавита и
арабских цифр шрифта типа Б.
Соотношение между высотой h (размером шрифта) и остальными размерами букв русского алфавита типа Б для шрифтов всех размеров
Параметры шрифта
Обозна-
чение
Относи-
тельный размер, d
Размеры, мм
Размер шрифта — высота прописных букв
h
10d
7,0
10,0
20,0
Высота строчных букв
с
7d
5,0
7,0
14,0
Расстояние между буквами
а
2d
1,4
2,0
4,0
Минимальный шаг строк (высота вспомогательной сетки)
b
17d
12,0
17,0
34,0
Минимальное расстояние между словами
е
6d
4,2
6,0
12,0
Толщина линий шрифта
d
d
0,7
1,0
2,0
Сссссссооо
Ширина букв и цифр относительно h (высоты шрифта)
Примечание: Если относительный размер (6/10) h, то
для шрифта №7: (6/10) 7 =4,2 мм
размер 6/10 – ширина букв 4,2 мм высота прописных букв 7 мм;
для шрифта №10: (6/10) 10 =6 мм
размер 6/10 – ширина букв 6 мм высота прописных букв 10 мм;
для шрифта №20: (6/10) 20 = 12 мм
размер 6/10 – ширина букв 12 мм высота прописных букв 20 мм;

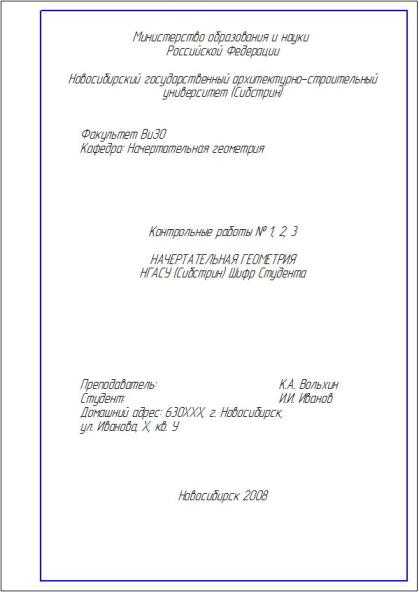

ПРИЛОЖЕНИЕ А
ПРИЛОЖЕНИЕ Б
