Подпись чертежа – ГОСТ 2.104-2006 Единая система конструкторской документации (ЕСКД). Основные надписи (с Поправками), ГОСТ от 22 июня 2006 года №2.104-2006

Основная надпись чертежа гост

Современная промышленная индустрия, без всяких сомнений, достигла невероятных высот. Еще несколько десятилетий назад успехи человечества в этой области были совершенно незначимыми по сравнению с тем, промышленные работы каких масштабов осуществляются сейчас. Конечно же, существует целый комплекс факторов, которые позволили промышленной индустрии. Среди них и достижения человечества в сфере инновационных технологий, и повсеместная доступность специального образования. Умение грамотно составлять высокопрофессиональные чертежи – еще одна причина по которой мировой промышленный комплекс поднялся столь высоко. Основная надпись чертежа – это его лицо, правила заполнения этого поля обозначены в ГОСТ 2.104-2006.

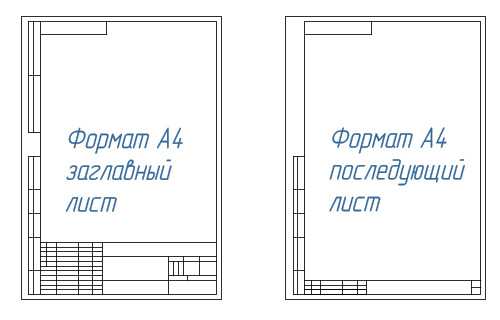

Основные надписи заглавные и последующие листы



Что содержит это поле?

Важно понимать, что заполнение поля, отведенного на основную надпись, является очень важным для документации конструкторской категории. Данный элемент является своеобразной образующей частью. Многолетний от составления конструкторских документов позволил определить оптимальный набор данных, которые должен содержать описываемый графический элемент. Речь идет о ведомостях различного характера, ознакомившись с которыми любой желающий может получить информацию о том, какой объект описан в конструкторском документе, является ли схема актуальной или уже признана устаревшей, а также многое другое.


Составляющие графического элемента

Итак, в рамках данного графического элемента необходимо указать данные следующего характера:

  • обозначение типа черчения;
  • его наименование;
  • информация о промышленном объекте, в рамках которого был создан и, возможно, на текущий момент функционирует данный конструкторский документ;
  • регламентированная масса конструкции;
  • масштабы, используемые при изображении изделия и отдельных его деталей;
  • стадия, на которой на текущий момент находится данная разработка;
  • порядковый номер листа;
  • дата, в которую данное конструкторское издание было выпущено;
  • данные о тех лицах, которые наделены ответственностью за рассматриваемый документ.

Необходимо понимать, что заполнение этого поля игнорировать нельзя ни в коем случае. Иначе не избежать последующего возникновения проблем с внедрением бумаги в жизнь, так как конструкторская документация обязана содержать данное поле. Собственно, схему, которая либо совсем не имеет, либо имеет, но не грамотно составленный графический элемент такого типа, просто нельзя использовать в производственном процессе. Это регламентировано государственным стандартом и обязательно для каждого объекта отечественного агропромышленного комплекса.

Основная надпись для чертежей и схем



При необходимости нанесения видимого контура стоит воспользоваться специально предусмотренными для этого графическими элементами.

Основная надпись для последующих листов чертежей,



Какие требования выдвигает государственный стандарт?

В рамках государственного промышленного комплекса функционирует огромное количество стандартов, что содержат комплексы самых разнообразных требований, которые касаются не только производственного процесса непосредственно, но и всех предшествующих ему этапов. К примеру, в целях унификации системы конструкторской документации и содействия сотрудничеству различных промышленных объектов был разработан ГОСТ 2.104-2006. Благодаря данному государственному стандарту сотрудник любого предприятия может ознакомиться и, что самое главное, понять информацию, которая заключена в проекте. Для этого ему должно быть достаточно лишь определённого уровня квалификации.

Правильно составленное наименование

Итак, очевидным является то, что наименование является одним из основных элементов описываемого поля проектов. В связи с его особенной важностью, вышеупомянутый государственный стандарт выдвигает к нему определенные требования. В первую очередь – название изделие. К его составлению необходимо подойти со всей ответственность. Важно не только лаконично сформулировать название, которое отобразит суть изделия, но и использовать при этом специализированную терминологию технического направления. Между тем, в данном поле не стоит указывать и непосредственное функциональное назначение объекта, ни его местоположение.

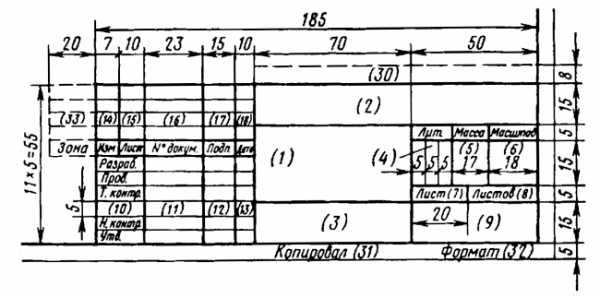

Основная надпись заглавного листа





Присваиваем индекс

Помимо названия очень важно безошибочно присвоить индекс изданию. В противном случае конструкторский документ не смоет полноценно участвовать в документообороте и, соответственно, не будет использоваться во время осуществления производственных процессов. Индекс, который в перспективе будет присвоен проекту, как правило, одержит знаки буквенного и цифрового форматов. Важно также придерживаться определенной последовательности элементов. Вместо пробела между буквами и цифрами ставится точка. На примере записи формата «202.10.06.01» можно рассмотреть составляющие индекса:

  • «202» является индексом, который установлен непосредственно разработчиком конструкции;
  • «10» предполагает, что данная сборочная единица является десятой в порядке составляющих элементов конструкции;
  • «06» это уже непосредственно номер самой сборочной единицы;
  • «01» соответствующая нумерация составляющих изделия.
Расположение основной надписи



Что такое littera?

Если переводить слово «littera» непосредственно с латинского языка, то становится ясно, что термин означает букву, которая подразумевает нахождение изделия на определенной стадии разработки. Существуют такие варианты букв, расположенных в поле для «литеры»:

  • П. Это краткое обозначение технического предложения.
  • Э. Данная буква является указателем того, что в проекте описан эскизный проект.
  • Т. В данном случае речь идет о категории технического проекта.
  • О. Такой буквой определяют производство партии категории «опытная».
  • А. Установка этой буквы в поле означает, что в конструкторский документ были внесены некоторое коррективы в связи с характеристиками и показателями опытной партии.
  • Б. Такая литера традиционно обозначает, что схема составлена в соответствии с результатами производства товара, описанного в документе с буквой А.

Важно понимать, что литера, как и индекс, о правилах написания которого написано выше, является достаточно важным и едва ли не определяющим составляющим элементом основной надписи. Благодаря столь лаконичным и всегда понятным обозначениям специалисту с достаточным уровнем квалификации достаточно лишь один раз взглянуть на чертёж, и работник сразу определить его актуальность и применимость в производственном процессе конкретного предприятия.

Расположение основной надписи вдоль длинной стороны



Указание массы изделия

Еще одним важным параметром, который о многом иллюстрирует характеристики изделия, является его масса. В соответствии с ГОСТ 2.104-2006 масса может быть указана исключительно в цифрах. Кроме того, нет необходимости указывать единицы измерения, ведь заранее предполагается значение в общепринятой интернациональной системе. Однако, расчетная масса проставляется не на всех страничках чертежа. Основная надпись должна содержать эту информацию до перехода к техническому проекту. Как показывает практика, фактическая масса обозначается в проектах, которые описывают результаты опытной партии. Собственно, фактическим такое значение делает способ его измерения. Он заключается в самом обыкновенном взвешивании образца, выпущенного в рамках опытной серии. Между тем, если специалист имеет дело с весьма крупными по габаритам изделиями технического назначения, массу которым практически невозможно определить обыкновенным взвешиванием, становится вполне допустимым указание расчетного значения вместо требуемого обычно фактического. Помимо этого, возможно еще и указание пределов отклонения параметра. Государственный стандарт не выдвигает обязательных требований к написанию массы на чертежах таких категорий:

  • габаритный;
  • монтажный;
  • опытный образец.

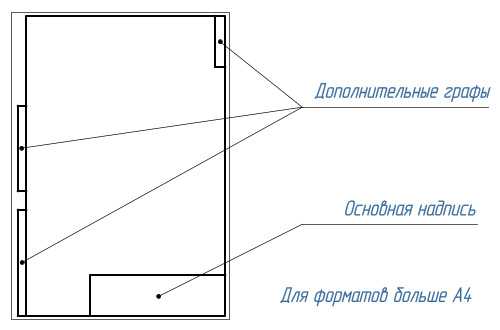

Расположение основной надписи вдоль короткой стороны для форматов больше А4



Дополнительные данные

Необходимо отметить, что основная надпись чертежа предполагает наличие 34 различных граф и только немногие из них несут чисто техническую информацию непосредственно о продукте. Собственно, только пять из них касаются конструкционной части изделия, все остальные дополняют технические сведения, чтобы в полной мере отразить историю создания и специфику изготовления объекта.

Данные о конструкторском документе

При разработке основной надписи чертежа специалисты указывают масштаб, в котором при помощи графических средств был изображен объект. Величина масштаба напрямую зависит от первоначальных габаритов объекта, будь то устройство, аппарат или что-то другое. Помимо масштаба указываются также порядковый номер каждого листа. Если же идет речь о чертеже в единичном экземпляре, то его нумерация не нужна. В специальном поле отводится место и под общее количество листов. Нельзя оставлять пустовать поле, предназначенное для написания наименования предприятия, на базе которого был опубликован чертеж.

Чтобы чертеж был использован на производстве, необходимо грамотно его оформить



Данные о разработчиках

Около трети всех граф основной надписи предназначены для описания коллектива, работающего над созданием конкретного конструкторского документа. К примеру, есть специальная зона для написания данных о том, под чьим началом работал разработчик. Это может быть начальник какого-то бюро или целого департамента. Так как чертеж обязательно подписывают по меньшей мере его непосредственный разработчик и нормоконтроллером, для их подписей также предусмотрено место в рамках основной надписи. Указывается также и дата, в которую документ был подписан.

В целом, основная надпись чертежа содержит 34 графы, заполнение которых является обязательным. С конкретными требованиями государственного уровня и особенностями заполнения отдельных полей можно ознакомиться в тексте ГОСТ 2.104-2006. За его безотлагательное принятие проголосовал целый ряд государств:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по
МК (ИСО 3166) 004-97
Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минторгэкономразвития
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Федеральное агентство по техническому регулированию и метрологии
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба «Туркменстандартлары»
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины





jsnip.ru

5 шагов для заполнения основной надписи чертежа в Компас-3D

Основная надпись как часть оформления документа — специальный сложный объект КОМПАС-3D. В состав основной надписи может входить одна или несколько таблиц. Эти таблицы имеют только одно отличие от обычных таблиц. Оно заключается в том, что при создании таблицы основной надписи каждая ее ячейка должна быть специальным обра­зом настроена. Заполнение таблиц основной надписи в документе ничем не отличается от заполнения обычной таблицы.

Заполним основную надпись за 5 шагов:

1. Ручной ввод

1. Двойной клик левой кнопки мышки ( далее ЛКМ) на поле основной надписи;

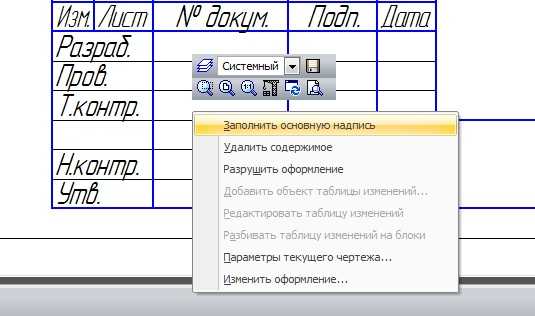

2. Клик правой кнопкой мышки (далее ПКМ) на поле основной надписи ?

Заполнить основную надпись:

3. Через меню Вставка. Вставка ? Основная надпись.

Все эти способы подходят для единичных чертежей. В случае когда необходимо выпускать целый пакет документации но время на заполнение каждого штампа вручную нет, да и поговорка “Время — деньги” дает о себе знать. Воспользоваться другими методами:

2. Авторы и проверяющие за 5 кликов

Находим файл GRAPHIC.pmn который лежит по пути: C:\Program Files (x86)\ASCON\KOMPAS-3D V14\Sys В зависимости от разрядности вашей системы и версии Компаса путь может иметь другой вид.

Пример пути в Windows XP (x86): C:\Program Files\ASCON\KOMPAS-3D V10\Sys

В этом файле можно вписать всех причастных к выпуску документации людей, распределив их по группам.

Открываем его при помощи блокнота или другого текстового редактора и находим строчку MENU 12

Чтобы создать новую группу необходимо скопировать часть текста начиная с : POPUP «Разработчики» и до END.

Красным в кавычках подчеркнуто название группы, Синим выделены фамилии которые будут находится над разделительной линией, зеленым — под нею (разделение на ваше усмотрение). Фамилия с инициалами будут видны при выборе человека, Фамилия после вертикальной линии это то что будет добавлено в саму основную надпись.

После редактирования не забываем сохранить файл без переименования. Перезапускаем Компас 3D и в поле разработчика двойной клик ЛКМ и в появившемся меню наводя курсор на группу в выпадающем списке выбираем нужную нам фамилию. Обратите внимание что в поле будет выводится фамилия которую вы ввели после вертикальной линии.

Предыдущие способы подходят если вы не единственный пользователь Компас-3D на вашем рабочем месте.

3. Готовая надпись для нового документа

Теперь создадим основную надпись которая будет появляться при каждом создании нового документа. Для этого в меню Сервис выбираем пункт Библиотеки стилей, типов, оформлений и основных надписей ?Основные надписи.В открывшемся окне слева выбираем тип основной надписи (по умолчанию это Чертеж констр. Первый лист. ГОСТ 2.104-2006).

Что бы не заменить его своим оформлением жмем создать новый и соглашаемся с использованием в качестве шаблона тип выбранной нами надписи.

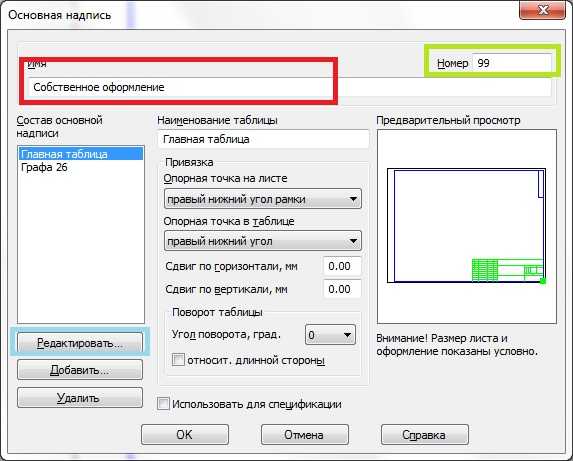

В следующем окне вводим имя вашего оформления (красным) номер (зеленым) при установленных всех библиотеках у вас должно быть 60-70 типов номеров, так что присваивайте номера начиная с 70. Так же можно отредактировать состав основной надписи если вам мешают какие то элементы оформления. В данном оформлении я удалил Инвентарные номера, Копировал и Справочные номера.

Жмем Главная таблица?Редактировать (бирюзовый цвет) попадаем в окно с одним штампом и заполняем поля разработчика и проверяющих а так же название организации, для примера я использовал логотип сайта в JPEG формате.

После жмем Файл ?Сохранить таблицу.

Закрываем все и снова идем в меню Сервис ? Библиотеки стилей, типов, оформлений и основных надписей ? Оформление чертежей и спецификаций. В открывшемся окне снова выбираем тип оформления чертежа и жмем Редактировать.

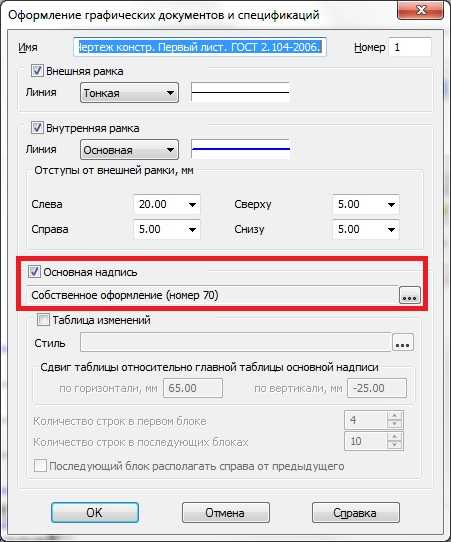

В следующем окне в строке Основная надпись выбираем созданный нами тип оформления и затем Ок.

Чтобы проверить проделанную нами работу достаточно просто создать новый документ.

Теперь всегда при создании нового документа будет выводится созданная нами рамка.

4. Масштаб

Чтобы не вводить вручную значение масштаба делаем двойной клик ЛКМ по значению масштаба и в представленном списке выбираем необходимый нам масштаб согласно ГОСТ 2.302-68.

5. Материал

В данном поле делаем двойной клик ЛКМ?Выбор материала и попадаем в окно Выбор объекта ? Добавить объект из справочника…

откроется Библиотека Материалы и Сортаменты в ней выбираем наиболее часто использованные нами материалы и жмем кнопку Добавить в избранное, под меню Вид. Сортамент добавляем через вкладку Материалы: открываем выпадающий список материала (шаг 1, зеленый) ? выбираем сортамент ? Типоразмер (шаг 2, красный) ? выделяем в предпросмотре и жмем добавить в избранное (шаг 3, черный). Или можно сразу выбрать тип сортамента и повторить предыдущие шаги начиная со второго.

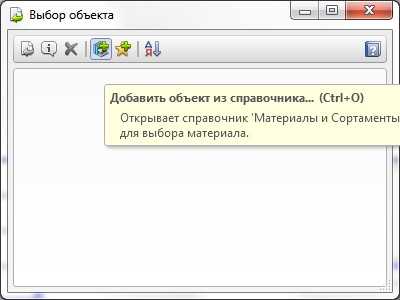

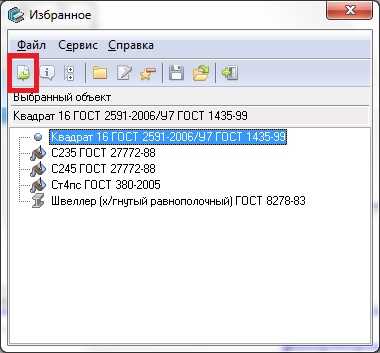

Открываем Выбор материала? Добавить объект из избранного.

В дальнейшем чтобы не искать необходимый нам типоразмер выбранного нами сортамента, редактируем вручную значение типоразмера двойным кликом ЛКМ.

После того как завершили заполнение таблицы сохраняем написанное нажатием на специальную кнопку (левый нижний угол) или нажав комбинацию клавиш Ctrl + Enter.

Создав свой шаблон штампа вы уже экономите время на его заполнения, еще до начала работы.

Творческих вам успехов.



P.S. Для тех, кто хочет стать Мастером КОМПАС-3D! Новый обучающий видеокурс позволит вам легко и быстро освоить систему КОМПАС-3D с нуля до уровня опытного пользователя.

Другие интересные материалы

sapr-journal.ru

Фамилии, подписи в штампе чертежа. – Разработка и оформление конструкторской документации

26 минут назад, jon_nik сказал:

Добрый день!

При разработке изделия возникла ситуация. Разработку 3Д модели делал один человек (условно Иванов), а изготовление чертежа этого изделия делал другой (условно Петров). Вопрос. Чья фамилия, и подпись должны стоять в графе “Разработал”?

Проверяющий должен знать, чью фамилию записывать. На форуме вряд ли подскажут.



26 минут назад, jon_nik сказал:

И проверяющий смотрит только как сделан чертёж, или ещё как в принципе спроектирована деталь/узел/конструкция/устройство?

После проверки и исправления замечаний и конструкция должна быть хорошая и модель и чертеж.

А проверять проверяющий может и вообще не проверять. Если, например, доверяет исполнителю.

Никаких правил на этот счет не существует. Поэтому везде своя специфика. Кто как приспособится, так и работает.



1 минуту назад, jon_nik сказал:

в идеале хорошо было бы, чтоб каждый отвечал за свою работу, и было понятно к кому обращаться. ведь вопросы могут появиться как по модели, так и по чертежу.

1 В любом случае все вопросы обсуждаются с руководителем. Поэтому фамилия может быть любая.

Например, тот кто “Разраб.” уволился. Работа же не должна стоять из-за этого.





3 минуты назад, jon_nik сказал:

наверное тогда стоит задать другой вопрос. как в чертеже указать, что Иванов делал 3Д, а Петров делал чертеж на эту деталь?

2 Если модель не сдается в архив, то указывать ее автора нет смысла. Да и см. ответ 1.

cccp3d.ru

Спецификация основная надпись – Техническое черчение

Изображение детали или изделия на чертеже ещё не даёт исчер­пывающих данных, необходимых для их изготовления. Для этой цели недостаточно только иметь представление о форме, размерах и взаимной связи деталей друг с другом, необходимы также сведения, содержащие перечень всех деталей, входящих в данное изделие, сведения об их ко­личестве, материале, из которого они должны быть изготовлены, весе и пр. Все эти данные должны быть помещены на чертежах в спе­циальных рамках для надписей и в спецификациях по форме согласно ГОСТ 5293-50.

Основные надписи чертежей основного производства.

1. Каждый чертёж должен иметь основную надпись, а сборочные и монтажные чертежи—также и спецификацию (фиг. 464). Кроме того, каждый чертёж должен иметь дополнительные отметки о регистрации его техническим архивом и заказчиком (если последний утверждает чертежи).

2. Основная надпись должна помещаться в правом нижнем углу чертежа.

3. Основная надпись на листах всех форматов по ГОСТ 3450-46, за исключением формата a5, располагается вдоль большей или меньшей стороны листа, а на листах формата а5—только большей стороны (фиг. 465).

4. Содержание и размеры основной надписи должны соответствовать форме № 1.

    П p и м e ч а н и е. Табличку изменений в основной надписи, в случае необходимости, разрешается продолжать вверх или влево за основную надпись.

    5. Заполнение позиций основной надписи (номера позиций на формах указаны в скобках) надлежит производить следующим образом:

      Позиция 1. Указывается наименование детали, узла, подгруппы, группы или изделия, например: Кронштейн, Шестерня, Насос, Двига­тель и т. д. (на фиг. 465—Втулка).

      П p и м e ч а н и е. Если наименование детали, узла, подгруппы, группы или изделия состоит из нескольких слов, то на первом месте должно быть имя существительное, например: Валик промежуточный, Пружина спиральная и т. д. (на фиг. 464 — Клапан предохранительный).

      На чертежах стандартных деталей и узлов, кроме наименования, указывается также и обозначение детали или узла по стандарту.

      Позиция 2. Проставляется обозначение чертежа (на фиг. 464— 21.12, а на фиг. 465—16-04).

      П о з и ц и я 3. Указываются наименование и марка материала по стандарту (с номером стандарта), а также, если технические условия на данный материал даны отдельным стандартом, — номер последнего. Для деталей, конструкция которых требует, чтобы они были изготовлены только из сортового материала определённого профиля и размера (про­волока, лента, калиброванный пруток и т. д.), указываются сортамент по стандарту и номер последнего.

      П p и м e ч а н и е. В случае отсутствия стандарта на применяемый материал указы­ваются обозначение материала по ведомственным техническим условиям, а также шифр (номер) последних.

      Позиция 4. Вписывается литера, присвоенная данному чертежу, — в левый квадрат литера А, в правый — Б (на фиг. 464 литера Б, а на фиг. 465-И).

      Позиция 5. Указывается чистый вес изделия или его составной части в килограммах (на фиг. 464—16,5, а на фиг. 465—2,4 кг).

      П p и м e ч а н и e 1. В отдельных случаях допускается указывать вес в граммах, при условии соблюдения единства размерности в пределах изделия.

      2. В чертежах опытного производства вес детали допускается не указывать, что должно быть согласовано с заказчиком при утверждении им чертежей.

      Позиция 6. Указывается масштаб, в котором вычерчен данный чертёж.

      Позиция 7. Указывается порядковый номер листа (на фиг. 464— № 1, а на фиг. 465—№ 2).

      Позиция 8. Указывается общее количество листов, на которых вычерчен данный чертёж(нафиг.464—2). (Второй лист в книге не приведен).

      П о з и ц и я 9. Указывается обозначение завода-изготовителя и отдела или другой организации, например проектного института, выпустившего чертёж (на фиг. 464—„Красный Октябрь”, а на фиг. 465—завод „Большевик”‘).

      Позиция 10. Указываются должности лиц, подписавших чертёж. Рекомендуется подписывать чертёж: конструктору, руководителю группы (или другому лицу, проверившему чертёж), технологу, лицу ответствен­ному за контроль нормативов, начальнику конструкторского бюро, глав­ному конструктору.

      П p и м e ч а н и е. Подписи конструктора и лица, ответственного за контроль нормативов, обязательны.

      Позиция 11. Указываются фамилии лиц, подписавших чертёж.

      Позиция 12. Подписи тех же лиц.

      Позиция 13. Указывается дата подписания чертежа.

      Позиция 14. Указывается литера изменения чертежа a, б, в ит.д.

      П о з и ц и я 15. Указывается количество изменений, одновременно произведённых по данной литере.

      Позиция 16. Указываются номер и название документа, на осно­вании которого изменение внесено в чертёж.

      Позиция 17. Подписи лиц, ответственных за внесение изменений в подлинник.

      Позиция 18. Указывается дата внесения изменения в чертёж.

      Позиция 19. Вводится в случае необходимости включить в основ­ную надпись сведения, не предусмотренные настоящим стандартом.

      Позиции 20 к 21. Указываются инвентарный номер подлинника, дата приёмки и лицо, принявшее подлинник в технический архив (под­пись).

      П о з и ц и я 22. Указывается старый инвентарный номер подлинника чертежа, взамен которого выпущен данный чертёж.

      П о з и ц и я 23. Указывается обозначение чертежа, повёрнутое на 180°.

      П о з и ц и я 24. Указывается шифр заказчика или головного завода, если по какой-либо причине чертёж выпущен заводом-дублёром.

      Позиция 25. Указывается регистрационный номер, присвоенный чертежу при регистрации и утверждении чертежа заказчиком или голов­ным заводом.

      П о з и ц и я 26. Подпись заказчика (или представителя головного завода или организации), утвердившего чертёж, и дата утверждения.

      Примечания.

      1. Позиции 24, 25 и 26 вводятся только в случае надобности.

        2. На чертежах, утверждаемых заказчиком, позиции 19, 24, 25 и 26 заполняются последним или по соглашению с ним.

        3. На чертежах индивидуального производства допускается в позиции 14 указывать номер книги регистрации изменений.авпозиции 16 — регистрационный номер изменения.

        4. В тех случаях, когда в подлинниках позиции 24 и 25 не заполнены, допускается на дубликатах эти позиции использовать для указания шифра завода-дублёра и нового инвентарного номера дубликата.

        Спецификация.

        6. На всех сборочных и монтажных чертежах изде­лий, групп, подгрупп и узлов над основной надписью должна быть спецификация, составленная по форме № 2 или 3.

        7. При составлении спецификации на сборочных и монтажных чер­тежах следует придерживаться следующего порядка:

        а)  в спецификацию сборочного чертежа комплексного изделия вносить группы, а также узлы и детали, непосредственно входящие в данное изделие;

        б)  в спецификацию сборочного чертежа комплексной группы вносить подгруппы, а также узлы и детали, непосредственно входящие в данную группу;

        в)  в спецификацию сборочного чертежа простого изделия, простой группы или подгруппы вносить узлы и детали, не входящие в узлы;

        г)  в спецификацию сборочного чертежа узла вносить входящие в него более мелкие узлы и отдельные детали, не входящие в более мел­кие узлы;

        д)  в спецификацию сборочного чертежа узла, состоящего только из деталей, вносить все детали, входящие в узел;

        е)  в спецификацию монтажного чертежа вносить подлежащие мон­тажу изделия, группы, подгруппы и узлы, а также все детали и мате­риалы, необходимые для монтажа.

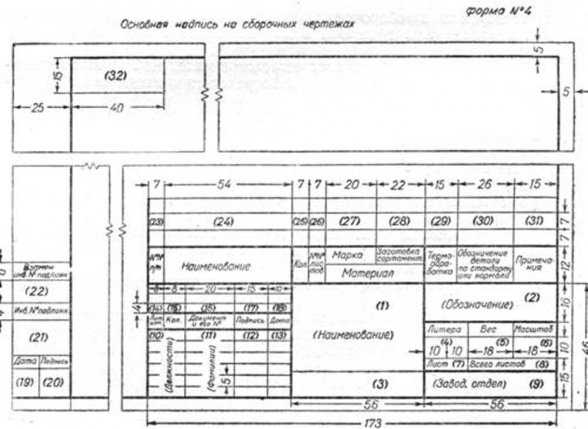

        8. Заполнение позиций формы № 2 должно производиться следующим образом:

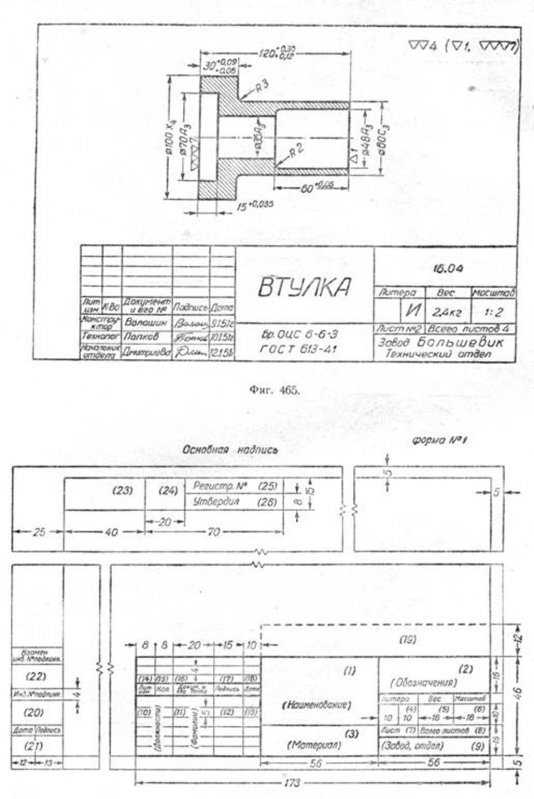

        Позиции 1—26 заполняются, как в форме № 1 (см. также фиг. 465), за исключением позиции 3, содержание которой не регламентируется.

        Позиция 27 (не обязательна). Указываются порядковые номера групп, подгрупп, узлов и деталей, внесённых в спецификацию, причём эти номера помещают также на выносных полках сборочных чертежей согласно ГОСТ 3466-46.

        Позиция 28. Указываются обозначения (номера чертежей) групп, узлов и деталей, входящих в данное изделие, группу или узел.

        Позиция 29. Указываются названия групп, подгрупп, узлов или деталей, входящих в данное изделие, данную группу, подгруппу или узел, а также материалов, идущих на сборку.

        П p и м e ч а н и е. Для стандартных групп, подгрупп, узлов и деталей кроме наз­вания указывается обозначение по стандарту (см. фиг. 464).

        Позиция 30. Указывается количество групп, подгрупп, узлов или деталей, идущих на данное изделие, данную группу, подгруппу или узел.

        Позиция 31. Вносятся примечания (Покупная, Без чертежа, характер отделки и др).

        9. Заполнение позиций формы № 3 (см. также фиг. 464) должно производиться следующим образом:

        Позиции 1—29. Заполняются, как в форме № 2.

        Позиция 30. Указывается количество узлов и деталей, идущих на данную группу и на всё изделие.

        Позиция 31. Указываются название и марка материала по стан­дарту, а также номер последнего.

        Позиция 32. Указывается чистый вес одной детали и чистый вес всего количества деталей, идущих на изображённое на чертеже изделие, группу, узел.

        П p и м e ч а н и е. Допускается указывать чёрный и чистый вес одной детали.

        Позиция 33. Вносятся примечания: (Покупная, характер отделки, данные о сортировке, указание об отсутствии чертежа и др.).

        Основная надпись и спецификация чертежей изделий вспомогательного производства

        1. Основная надпись и спецификация на сборочных чертежах вспомогательного производства выполняются по форме №4(по ГОСТ 5301-50).

        На чертежах изделий, состоящих из одной детали, основная надпись должна выполняться по форме № 4, но без спецификации.

        2 Заполнение позиций (номера позиций на форме указаны числами в скобках) основной надписи (углового штампа) и спецификации для общего вида и сборочиого чертежа (фиг. 466) производится следующим образам:

        Позиция 1. Указывается наименование изделия или сборки. Вслучае необходимости указывается номер детали, для которой предназна­чается инструмент или приспособление.

        П о з и ц и я 2. Указывается обозначение чертежа.

        Позиция 3. На сборочных чертежах инструментов, приспособлений и штампов в случае необходимости указывается вид, тип или модель станка, пресса или другого оборудования, для которых они предназна­чены. На чертежах инструментов и деталей, оформляемых отдельными чертежами, указываются материал и его марка по стандарту, а также сортамент (для деталей и инструментов, изготовляемых из сортового материала только определённого профиля и размера).

        П о з и ц и я 4. Вписывается литера, соответствующая литере объекта, для которого проектируется оснастка.

        Позиция 5. Указывается вес в килограммах. Указание веса кова­ных и литых деталей, а также громоздких съёмных деталей обязательно.

        Позиции 6—18 заполняются точно так же, как соответствующие позиции основной надписи чертежей изделия основного производства.

        Позиции 19, 20 и 21. Указываются инвентарный номер и дата приёмки подлинника, а также лицо (подпись), принявшее подлинник в центральный технический архив (ЦТА).

        Позиция 22. Указывается старый инвентарный номер подлинника чертежа, взамен которого выпущен данный чертёж.

        Позиция 23. Указываются номера (порядковые) узлов и деталей соответственно записи на выносках чертежа.

        Позиция 24. Указываются наименования деталей или узлов.

        П о з и ц и я 25. Указывается количество деталей (узлов), идущих на данный узел (изделие).

        П о з и ц и я 26. Указывается номер листа, на котором вычерчена дан­ная деталь.

        Позиция 27. Указываются наименование материала и его марка по стандарту, а в случае необходимости и номер последнего.

        Позиция 28. Для деталей, для изготовления которых требуется сортовой материал (проволока, лист, лента, шестигранник и т. п.) только определённого профиля и размера, даются обозначение сортамента по стандарту и номер последнего.

        Для деталей простой конфигурации, изготовление которых возможно по данным спецификации, указываются их размеры. При использовании стандартных или нормальных деталей и узлов в качестве заготовок ука­зываются их условные обозначения по стандарту или по ведомственной нормали.

        П о з и ц и я 29. Для деталей, подвергающихся цементации, даётся указание —Цементовать.

        Для деталей, подвергающихся другим видам термообработки, ука­зывается только твёрдость после термообработки, например: Rc 58—62.

        Позиция 30. Вносится условное обозначение детали по стандарту (с указанием номера ГОСТ) или по ведомственной нормали.

        Позиция 31. Вносятся необходимые примечания, как-то: Покупная,Без чертежа и др.

        Позиция 32. Указывается повёрнутое на 180° обозначение чертежа.

        3. Чертёж каждой детали изделия, независимо от количества дета­лей, выполненных на одном листе, снабжается основной надписью (угло­вым штампом) по форме № 5 в правом нижнем углу.

        Заполнение позиций основной надписи для чертежа детали (форма №5) производится (см. фиг. 467) следующим образом:

        Позиция 1. Указывается наименование детали.

        Позиция 2. Указывается обозначение чертежа детали.

        Позиция 3. Указываются наименование и марка материала по стандарту. Для деталей, для изготовления которых требуется сортовой материал (проволока, лист, лента, шестигранник и т. п.) только опреде­лённого профиля и размера, даются обозначение сортамента по стандарту и номер последнего.

        Позиция 4. Указывается масштаб, в котором вычерчен данный чертёж

        Позиция 5. Указывается порядковый номер листа по данному изделию.

        Позиция 6. Указывается отдел (условное обозначение или наи­менование), выпустивший чертёж.

        Позиции 7, 8, 9, 10 и 11. Подписи конструктора и лица, прове­рившего чертёж, и даты. Указываются инвентарный номер подлинника и дата приёмки, а также лицо (подпись), принявшее подлинник чертежа в Центральный технический архив (ЦТА).

        Позиция 12. Указывается старый инвентарный номер подлинника чертежа, взамен которого выпущен данный чертёж.

        Позиция 13. Указывается повёрнутое на 180® обозначение чертежа изделия, в которое входят вычерченные на данном листе детали.

        П p и м e ч а н и я.

        1. При вычерчивании на одном листе нескольких деталей данные позиции13 помещаются только в левом верхнем углу листа, причём указывается изде­лие (условное обозначение, в которое входят изображённые на листе детали).

        2. Позиции 9, 10, 11, 12 (на поле для подшивки чертежа) и 13 должны быть за­полнены на каждом листе, независимо от количества чертежей деталей, размещённых на этом листе.

        www.nacherchy.ru

        Основная надпись чертежа на основе таблицы AutoCAD

        Аннотативные объекты AutoCAD, Оформление рабочего чертежа

        Все чертежи, оформляемые в соответствии с требованиями стандартов ЕСКД, должны быть снабжены рамками и основными надписями (штампами). Внешний вид и расположение основных надписей чертежа устанавливает ГОСТ 2.104-68.

        В своей практике  мне часто приходилось сталкиваться с тем, что основная надпись чертежа в AutoCAD создается с использованием отрезков и текстовых блоков, что нельзя назвать удобным и функциональным.

        В этом случае основная надпись получается разрозненной, состоящей из кучи объектов, что усложняет ее перенос и редактирование. Да и в памяти чертежа она занимает намного больше места.

        В этом уроке мы попробуем другой способ создания основной надписи – на основе таблицы AutoCAD.

        По своей сути таблица в AutoCAD это те же отрезки и блоки многострочного текста, но объединенные в, так называемый, анонимный блок  (наподобие тех же размеров).

        Преимущество таблицы не только в том, что она позволяет создать связанную в единый объект основную надпись. Таблица AutoCAD позволяет дополнить штамп полями – автоматически заполняемыми элементами, которые будут вставлять в ячейки таблицы различные данные. Это могут быть фамилия исполнителя, название проекта, наименование и номер текущего листа и т.д.

        Настройка стиля таблиц для основной надписи

        Прежде всего нужно настроить стиль таблиц для штампа. Сделаем мы это на базе основного табличного стиля чертежа (если он у вас не создан – здесь написано как это сделать).

        Итак, запускаем команду ТАБЛСТИЛЬ, создаем новый табличный стиль и в ДО “Новый стиль таблиц: …” для всех стилей ячеек установите Поля 0 … 0.5мм и Выравнивание “середина по центру”

        Создание таблицы

        Перед созданием таблицы подготовьте для нее слой. Предлагаю вам создать слой “Рамка”, на котором у вас будут располагаться все штампы и рамка чертежа. Установите для этого слоя Тип линии “Continuous” и Вес линий 0,4 – 0,6мм (короче, такой же, как у основных линий вашего чертежа).

        Запускаем команду ТАБЛИЦА:

        • ЛИ “Главная” > раздел “Аннотации” > инструмент “ТАБЛИЦА”
        • ЛИ “Аннотации” > инструмент “Таблица”
        • ПИ “Рисование” > инструмент “Таблица…”

        В открывшемся ДО “Вставка таблицы” создаем таблицу в 12 столбцов и 11 строк. Подсчитывая необходимое количество ячеек учтите, что единичные ячейки созданной таблицы разбить нельзя (правда, всегда можно вставить или удалить лишние столбцы и строки).

        Размеры столбцов и строк оставьте как есть, мы их позже отредактируем.

        При подсчете строк нужно учитывать то, что в таблицу будут вставлены сверху две строки плюс к заданному количеству “Строк данных”. Поэтому, если нам нужно получить всего 11 строк в таблице, то “Строк данных” задаем на 2 меньше, то есть 9.

        И еще, в разделе “Задание стилей ячеек”, нужно для первой и для второй строк таблицы задать стиль ячеек “Данные”.

        Нажимаем Ok и указываем точку вставки таблицы в области построения.

        Заготовка нашей основной надписи готова. Теперь ее нужно отредактировать.

        Редактирование ячеек таблицы для основной надписи

        1. Первое, что мы сделаем, это отредактируем высоту и ширину ячеек нашей таблицы.

        Все строки нашего штампа имеют одну высоту – 5 мм. Вот ими и займемся.

        Выделите первый столбец таблицы (подробнее о выделении ячеек таблиц здесь) и откройте палитру “Свойства” клавишами Ctrl+1. В палитре перейдите к разделу “Ячейка” и для свойства  “Высота ячейки” введите значение 5.

        Далее отредактируем ширину столбцов.

        Выделяем поочередно ячейку в каждом из столбцов и выставляем на палитре “Свойства” для свойства “Ширина ячейки” соответствующие значения:  для 1го столбца (столбец A) – 7мм, для 2го (B) – 10мм и т.д.

        Ну вот, наша таблица начинает принимать нужный вид. Давайте проверим, все ли мы правильно сделали и посмотрим размер получившейся таблицы. Размеры основной надписи чертежа должен быть: ширина – 185мм, высота – 55 мм.

        Выделим таблицу (не ячейки), щелкнув по любой линии таблицы (ее границе) и в разделе “Таблица” палитры “Свойства” посмотрите значение свойств “Ширина таблицы” и “Высота таблицы”.

        Все в порядке. Если у вас эти значения не сошлись, еще раз проверьте размеры ячеек: выделите их поочередно и в палитре “Свойства” проверьте и исправьте их высоту и ширину.

        Не меняйте ширину и высоту для всей таблицы! В результате вы получите неправильные размеры ее ячеек.

        2. Теперь, после того, как наша таблица стала нужного размера неплохо бы склеить некоторые ее ячейки.

        Для этого выделим ячейки столбцов F… L в первых трех строках. После этого на ленте инструментов откроется дополнительная вкладка “Ячейка таблицы”. В разделе этой вкладки “Объединить” выбираем “Объединить” > “объединить все”.

        Как видите, тут доступные еще два варианта: “Объединить по строками” и “Объединить по столбцам”.

        В результат “Объединения по столбцам” столбцы ячеек объединяться не будут, только строки. Выделите ячейки J5 … I7 и объедините их по столбцам. Вы получите три столбцы по одной ячейке в каждом (пунктиром показано положение ячеек до объединения) :

        А теперь давайте “Объединим по строкам” ячейки A6 … B11:

        Далее объедините по аналогии все нужные ячейки таблицы. Для ориентира на рисунке показано то, что должно у вас получиться (пунктиром показано положение ячеек до объединения):

        Если вы ошибетесь и объедините не те ячейки, их можно “Разделить” и “Объединить” заново. Инструмент “Разделить” находится на ленте инструментов по соседству с “Объединить”.

        3. И теперь нам осталось только заполнить наш штамп.

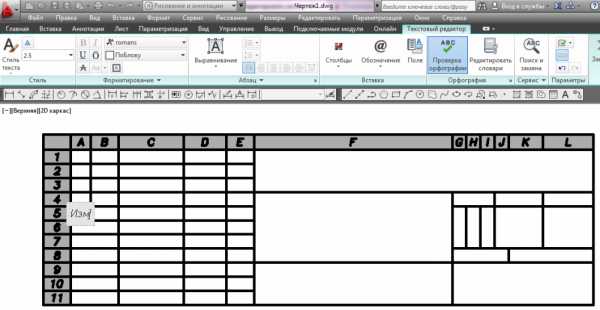

        Вы можете поместить в ячейки таблицы текст – просто выделите ячейку таблицы и введите текст с клавиатуры.

        Текст в ячейках является многострочным, поэтому, как только вы начнете его вводить, на панели инструментов появится соответствующая вкладка “Текстовый редактор” со всеми необходимыми инструментами. Правила ввода и редактирования текста в ячейках таблицы те же, что и для обычного многострочного текста.

        Кроме того, в ячейки таблицы можно вставлять формулы, поля и блоки (как, например, в нижней правой ячейке на рисунке), но об этом в следующий раз.

        Вот что у нас в результате должно получиться:

        Читайте также:

        • Чертим “правильные” осевые линии и метки центра окружностей
          Во-первых, что значит “правильные”? Дело в том, что при проставлении осевых линий окружности они должны образовывать ровное перекрестие в ее центре – метку центра. Если такой метки не получилось ил…
        • Использование в AutoCAD таблицы
          Команда ТАБЛИЦА (_table) появилась начиная с AutoCAD 2006. Правда, ее использование нельзя было назвать удобным. Возможно поэтому многие пользователи тогда не оценили по достоинству это нововведение. …
        • Сборочный чертеж и его назначение
          Сборочные чертежи выполняют тогда, когда изделие состоит из нескольких деталей. Этот чертеж состоит из изображений составляющих изделие деталей и информации, необходимой для их изготовления и сборки….
        • Оформление рабочего чертежа детали
          ПЕЧАТЬ Все этапы создания чертежа должны соответствовать принятым стандартам. Это нужно, в первую очередь, для того, чтобы впоследствии ваш чертеж можно было прочитать. Итак, требования предъявляются…
        • Файлы типов линий для AutoCAD
          Все типы линий AutoCAD можно разделить на базовые и комплексные. Базовые – содержат лишь линии, пробелы и точки, а комплексные, кроме прочего, содержат текст или геометрические объекты. Удивительно…

        dwglesson.ru

        Оставить комментарий

        Ваш адрес email не будет опубликован. Обязательные поля помечены *
