Обнаружение магнитного поля по его действию на электрический ток. Правило левой руки

Благодаря сегодняшнему видеоуроку мы узнаем, как происходит обнаружение магнитного поля по его действию на электрический ток. Запомним правило левой руки. С помощью опыта мы узнаем, как происходит обнаружение магнитного поля по его воздействию на другой электрический ток. Изучим, в чём состоит правило левой руки.

На этом уроке мы обсудим вопрос, связанный с обнаружением магнитного поля по его действию на электрический ток, и познакомимся с правилом левой руки.

Обратимся к опыту. Первый подобный эксперимент по исследованию взаимодействия токов был проведен французским ученым Ампером в 1820 году. Эксперимент заключался в следующем: по параллельным проводникам пропускали электрический ток в одном направлении, затем в разных направлениях наблюдали взаимодействие этих проводников.

Рис. 1. Опыт Ампера. Сонаправленные проводники с током притягиваются, противонаправленные отталкиваются

Если взять два параллельных проводника, по которым проходит электрический ток в одном направлении, то в этом случае проводники будут друг к другу притягиваться. Когда в тех же самых проводниках электрический ток проходит в разных направлениях, проводники отталкиваются. Таким образом, мы наблюдаем силовое действие магнитного поля на электрический ток. Итак, можно сказать следующее: магнитное поле создается электрическим током и обнаруживается по его действию на другой электрический ток (сила Ампера).

Когда было проведено большое количество аналогичных экспериментов, то было получено правило, которое связывает между собой направление магнитных линий, направление электрического тока и силовое действие магнитного поля. Это правило получило название правило левой руки. Определение: левую руку нужно расположить таким образом, чтобы магнитные линии входили в ладонь, четыре вытянутых пальца указывали направление электрического тока – тогда отогнутый большой палец укажет направление действия магнитного поля.

Рис. 2. Правило левой руки

Обратите внимание: мы не можем говорить о том, что, куда направлена магнитная линия, туда и действует магнитное поле. Здесь взаимосвязь между величинами несколько сложнее, поэтому мы пользуемся правилом левой руки.

Вспомним, что электрический ток – это направленное движение электрических зарядов. Значит, магнитное поле действует на движущийся заряд. И мы можем воспользоваться в данном случае так же правилом левой руки для определения направления этого действия.

Обратите внимание на рисунок, на котором приведены различные случаи использования правила левой руки, и проанализируйте каждый случай самостоятельно.

Рис. 3. Различные случаи применения правила левой руки

Напоследок, еще один важный факт. Если электрический ток или скорость заряженной частицы направлены вдоль линий магнитного поля, то никакого действия магнитного поля на эти объекты не будет.

Список дополнительной литературы:

Асламазов Л.Г. Движение заряженных частиц в электрическом и магнитном полях // Квант. — 1984. — № 4. — С. 24-25. Мякишев Г.Я. Как работает электродвигатель? // Квант. — 1987. — № 5. — С. 39-41. Элементарный учебник физики. Под ред. Г.С. Ландсберга. Т. 2. – М., 1974. Яворский Б.М., Пинский А.А. Основы физики. Т.2. – М.: Физматлит, 2003.

interneturok.ru

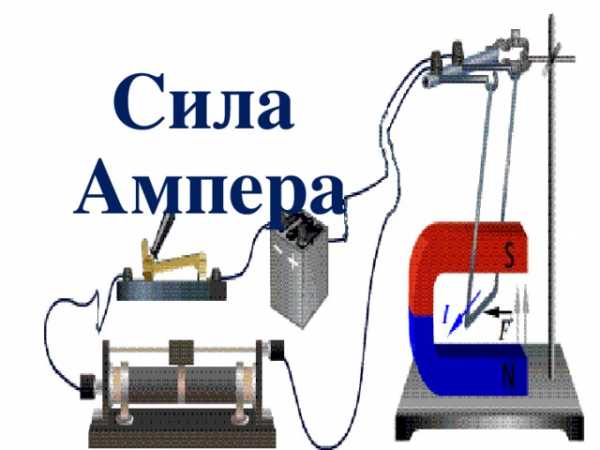

Сила Ампера. Правило левой руки.

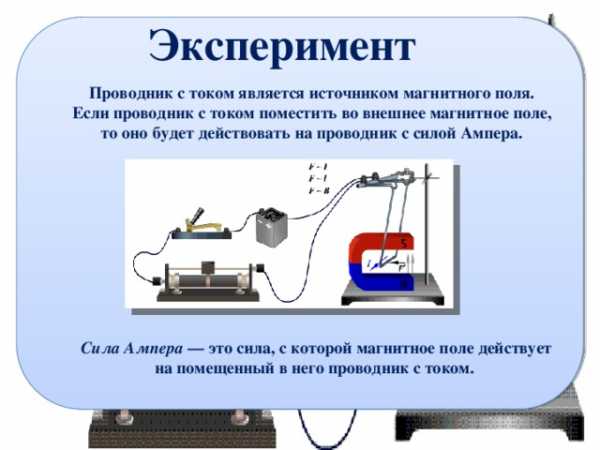

Эксперимент

Проводник с током является источником магнитного поля.

Если проводник с током поместить во внешнее магнитное поле,

то оно будет действовать на проводник с силой Ампера.

Сила Ампера — это сила, с которой магнитное поле действует на помещенный в него проводник с током.


Андре Мари Ампер

Действие магнитного поля на проводник с током исследовал экспериментально

Андре Мари Ампер (1820 г.).

Меняя форму проводников и их расположение в магнитном поле, Ампер сумел определить силу, действующую на отдельный участок проводника с током (элемент тока). В его честь

эту силу назвали силой Ампера.

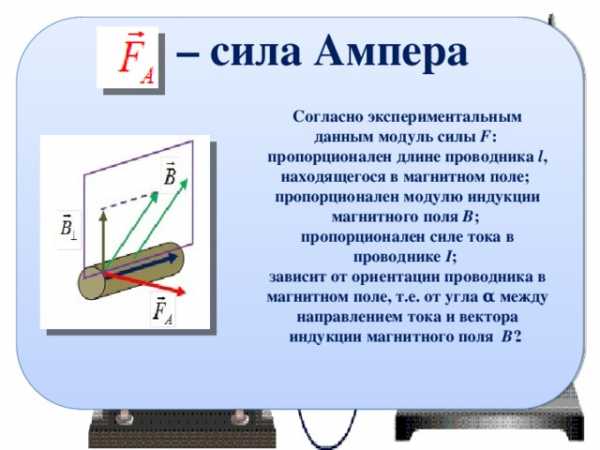

сила Ампера

Согласно экспериментальным данным модуль силы F :

пропорционален длине проводника l , находящегося в магнитном поле;

пропорционален модулю индукции магнитного поля B ;

пропорционален силе тока в проводнике I ;

зависит от ориентации проводника в магнитном поле, т.е. от угла α между направлением тока и вектора индукции магнитного поля   B ⃗ .

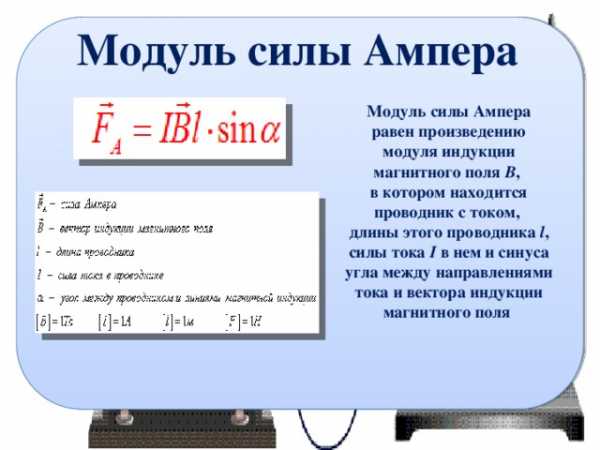

Модуль силы Ампера

Модуль силы Ампера равен произведению модуля индукции магнитного поля B ,

в котором находится проводник с током,

длины этого проводника l , силы тока I в нем и синуса угла между направлениями тока и вектора индукции магнитного поля

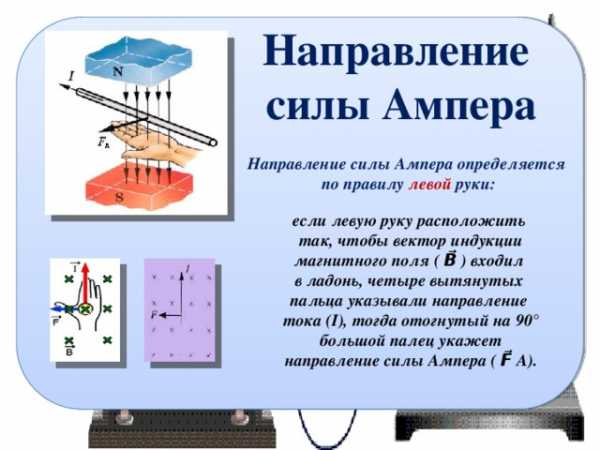

Направление

силы Ампера

Направление силы Ампера определяется

по правилу левой руки:

если левую руку расположить

так, чтобы вектор индукции магнитного поля ( B⃗ ) входил

в ладонь, четыре вытянутых

пальца указывали направление

тока (I), тогда отогнутый на 90° большой палец укажет направление силы Ампера ( F⃗ A).

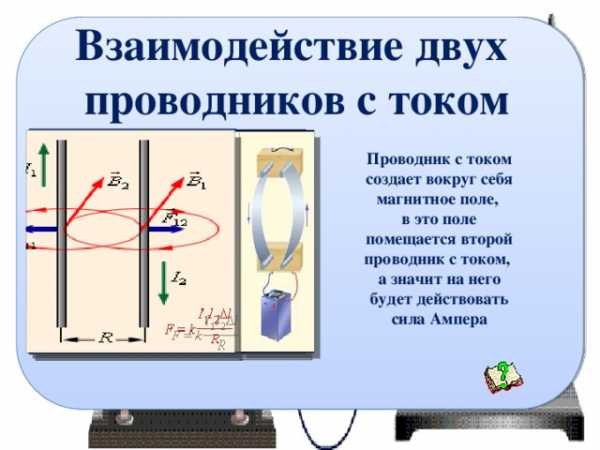

Взаимодействие двух

проводников с током

Проводник с током создает вокруг себя магнитное поле,

в это поле помещается второй проводник с током,

а значит на него будет действовать сила Ампера

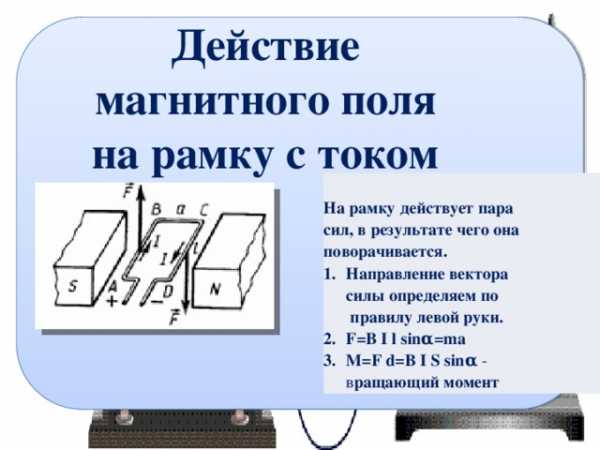

Действие

магнитного поля

на рамку с током

На рамку действует пара сил, в результате чего она поворачивается.

  • Направление вектора силы определяем по  правилу левой руки.
  • F=B I l sinα=ma
  • M=F d=B I S   sinα   — в ращающий момент

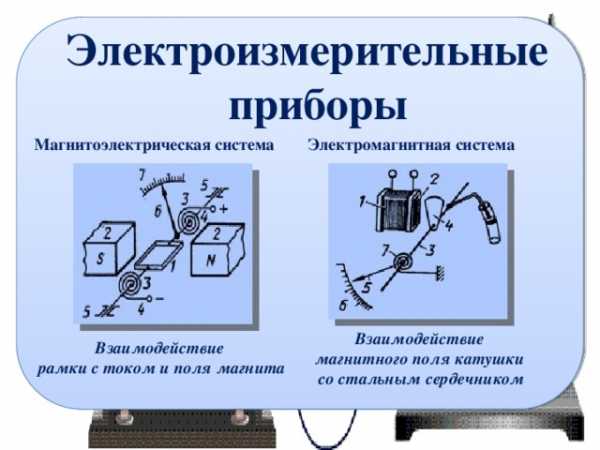

Электроизмерительные

приборы

Магнитоэлектрическая система

Электромагнитная система

Взаимодействие

магнитного поля катушки

со стальным сердечником

Взаимодействие

рамки с током и поля магнита

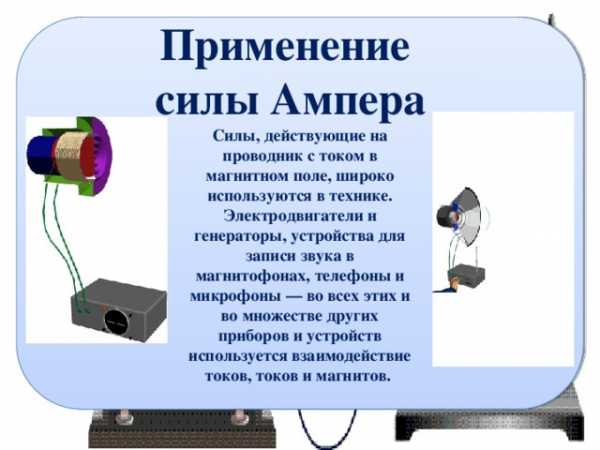

Применение

силы Ампера

Силы, действующие на проводник с током в магнитном поле, широко используются в технике. Электродвигатели и генераторы, устройства для записи звука в магнитофонах, телефоны и микрофоны — во всех этих и во множестве других приборов и устройств используется взаимодействие токов, токов и магнитов.




Задача

Прямолинейный проводник длиной 0,5 м, по которому течет ток 6 А, находится в однородном магнитном поле. Модуль вектора магнитной индукции 0,2 Тл, проводник расположен под углом

к вектору В .

Сила, действующая на проводник со стороны

магнитного поля, равна



Ответ: 0,3 Н

Ответ

Решение.

Сила Ампера, действующая со стороны магнитного поля на проводник с током, определяется выражением

.

Правильный ответ: 0,3 Н

Решение

12

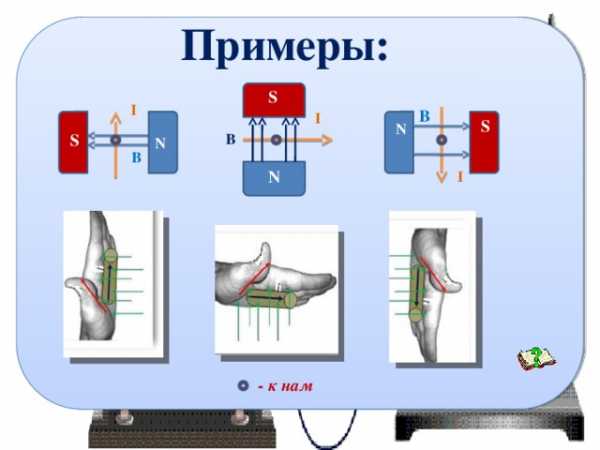

Примеры:

S

I

B

I

S

N

B

S

N

N

B

N

I

— к нам


Без подсказки

— от нас

Примените правило левой руки к рис. №№ 1,2,3,4.

Рис№3

Рис№2

Рис№4

Рис№1

Где расположен N полюс на рис. 5,6,7?

Рис№7

Рис№5

Рис№6

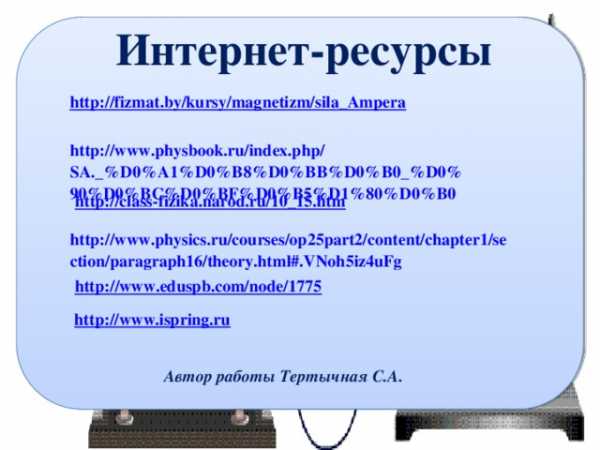

Интернет-ресурсы

http://fizmat.by/kursy/magnetizm/sila_Ampera

http://www.physbook.ru/index.php/SA._%D0%A1%D0%B8%D0%BB%D0%B0_%D0%90%D0%BC%D0%BF%D0%B5%D1%80%D0%B0

http://class-fizika.narod.ru/10_15.htm

http://www.physics.ru/courses/op25part2/content/chapter1/section/paragraph26/theory.html#.VNoh5iz4uFg

http://www.eduspb.com/node/1775

http://www.ispring.ru

Автор работы Тертычная С.А.

multiurok.ru

Правила левой и правой руки

Правило левой руки позволяет определить силу Ампера, т. е. силу, с которой магнитное поле действует на проводник с током. Если левую руку расположить так, чтобы перпендикулярная составляющая вектора магнитной индукции входила в ладонь, а четыре вытянутых пальца направлены по току, то отогнутый на 90градусов большой палец покажет направление силы ампера.
Надеюсь, понятно. Желаю удачи.
Правила правой руки нет ваще-то. Есть правило правого винта или буравчика с правой нарезкой, что одно и то же.

Это смотря, что этими руками делаешь…

Элементарное правило лабиринта, формула зависит от сложности последнего!!!

Всегда уступай тому, кто справа.

Есть. Это ж физика? Это только не формула, а они определяют направление вектора напряженности при токах))

Незнаю как на счет левой и правой, но правила этикета вот сдесь если нужно) )
<a rel=»nofollow» href=»http://www.etiket.ru/» target=»_blank»>http://www.etiket.ru/</a>

Правило левой руки определяет направление силы Ампера: Если ЛЕВУЮ руку разместить так, чтобы силовые линии магнитного поля входили в ладонь, вытянутые пальцы указывали направление электрического тока, то отогнутый на 90 градусов большой палец покажет направление силы, действующий на проводник со стороны магнитного поля.
F=BILsina (F-сила Ампера, І-сила тока, L-длина проводника)

правило правой руки определяет направление индукционного тока: если ПРАВУЮ руку разместить вдоль проводника так, чтобы линии магнитной индукции входили в ладонь, а отогнутый на 90 градусов большой палец показывал направление движения проводника, то вытянутые четыре пальца покажут направление индукционного тока, возникающего в проводнике при его движении в магнитном поле.
Е = В l v sin a ( B -индукция, l-длина проводника, v-скорость движения проводника )

Определить очень просто!
Нужно воспользоваться правилом левой руки!
Расположите левую руку так, что бы направление вектора магнитной индукции В входило в ладонь левой руки, а направление тока «шло» по четырем пальцам! А направление силы Ампера укажет Ваш большой палец!

Правило левой руки позволяет определить силу Ампера, т. е. силу, с которой магнитное поле действует на проводник с током. Если левую руку расположить так, чтобы перпендикулярная составляющая вектора магнитной индукции входила в ладонь, а четыре вытянутых пальца направлены по току, то отогнутый на 90градусов большой палец покажет направление силы ампера.

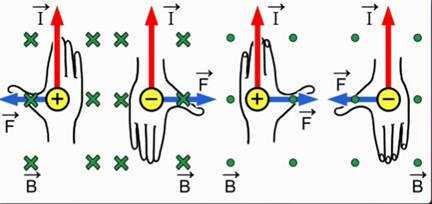

Направление силы Лоренца можно определить с помощью правила левой руки.
Лоренца сила — это сила, действующая на движущийся электрический заряд во внешнем магнитном поле.
Направление магнитного поля прямого тока можно определить по правилу правого буравчика.
Если вращать рукоятку буравчика так, чтобы поступательное движение острия буравчика указывало направление тока, то направление вращения рукоятки буравчика укажет направление силовых линий магнитного поля тока.
Направление магнитного поля прямого тока можно определять также и с помощью первого правила правой руки.

Определить очень просто
Нужно воспользоваться правилом левой руки
Расположите левую руку так, что бы направление вектора магнитной индукции В входило в ладонь левой руки, а направление тока «шло» по четырем пальцам! А направление силы Ампера укажет Ваш большой палец

touch.otvet.mail.ru

Левой руки правило — это… Что такое Левой руки правило?



Левой руки правило

Прямой провод с током. Ток (I), протекая через провод, создаёт магнитное поле (B) вокруг провода.

Пра́вило бура́вчика (также, правило правой руки) — мнемоническое правило для определения направления вектора угловой скорости, характеризующей скорость вращения тела, а также вектора магнитной индукции B или для определения направления индукционного тока.

Правило правой руки

Правило буравчика: «Если направление поступательного движения буравчика (винта) с правой нарезкой совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции».

Определение направления магнитного поля вокруг проводника

Правило правой руки: «Если большой палец правой руки расположить по направлению тока, то направление обхвата проводника четырьмя пальцами покажет направление линий магнитной индукции».

Для соленоида оно формулируется так: «Если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида».

Правило левой руки

Для определения направления силы Ампера обычно используют правило левой руки: «Если расположить левую руку так, чтобы линии индукции входили в ладонь, а вытянутые пальцы были направлены вдоль тока, то отведенный большой палец укажет направление силы, действующей на проводник.»

Wikimedia Foundation.
2010.

  • Левой Мсерианц
  • Левоментол

Смотреть что такое «Левой руки правило» в других словарях:

  • ЛЕВОЙ РУКИ ПРАВИЛО — определяет направление силы, которая действует на находящийся в магнитном поле проводник с током. Если ладонь левой руки расположить так, чтобы вытянутые пальцы были направлены по току, а силовые линии магнитного поля входили в ладонь, то… …   Большой Энциклопедический словарь

  • ЛЕВОЙ РУКИ ПРАВИЛО — для определения направления механич. силы, к рая действует на находящийся в магн. поле проводник с током: если расположить левую ладонь так, чтобы вытянутые пальцы совпадали с направлением тока, а силовые линии магн. поля входили в ладонь, то… …   Физическая энциклопедия

  • левой руки правило — определяет направление силы, которая действует на находящийся в магнитном поле проводник с током. Если ладонь левой руки расположить так, чтобы вытянутые пальцы были направлены по току, а силовые линии магнитного поля входили в ладонь, то… …   Энциклопедический словарь

  • ЛЕВОЙ РУКИ ПРАВИЛО — определяет направление силы, к рая действует на находящийся в магн. поле проводник с током. Если ладонь левой руки расположить так, чтобы вытянутые пальцы были направлены по току, а силовые линии магн. поля входили в ладонь, то отставленный… …   Естествознание. Энциклопедический словарь

  • Левой руки правило —         удобное для запоминания правило для определения направления механической силы, которая действует на находящийся в магнитном поле проводник с током. Л. р. п. можно сформулировать следующим образом: если расположить левую ладонь так, чтобы… …   Большая советская энциклопедия

  • ПРАВИЛО ЛЕВОЙ РУКИ — ПРАВИЛО ЛЕВОЙ РУКИ, см. ПРАВИЛА ФЛЕМИНГА …   Научно-технический энциклопедический словарь

  • правило левой руки — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN Fleming s ruleleft hand ruleMaxwell s rule …   Справочник технического переводчика

  • Правило левой руки — Прямой провод с током. Ток (I), протекая через провод, создаёт магнитное поле (B) вокруг провода. Правило буравчика (также, правило правой руки)  мнемоническое правило для определения направления вектора угловой скорости, характеризующей скорость …   Википедия

  • правило левой руки — kairės rankos taisyklė statusas T sritis fizika atitikmenys: angl. Fleming’s rule; left hand rule vok. Linke Hand Regel, f rus. правило левой руки, n; правило Флеминга, n pranc. règle de la main gauche, f …   Fizikos terminų žodynas

  • Правой руки правило — Прямой провод с током. Ток (I), протекая через провод, создаёт магнитное поле (B) вокруг провода. Правило буравчика (также, правило правой руки)  мнемоническое правило для определения направления вектора угловой скорости, характеризующей скорость …   Википедия
