Примечания к чертежам

Вернуться на страницу «Штампы, примечания, общие данные»

Примечания к рабочим чертежам

Данный раздел будет содержать следующую информацию

  1. Примечания к рабочим чертежам АР
  2. Примечания к рабочим чертежам КЖ
  3. Примечания к рабочим чертежам КМ

Общие положения

В СНиПах, ГОСТах СПДС и других документах, регламентирующих разработку и оформление проектов, недостаточно освещается вопрос содержания и объема примечаний рабочих чертежей строительной части проектов. Это дает возможность проектировщикам выполнять примечания “по своему усмотрению”, что снижает качество проектов и приводит в одних случаях к избытку объема, а в других – к недостатку информации, необходимой для строительства.

С целью унификации написания примечаний, повышения качества проектов, облегчения труда проектировщиков и строителей разработаны данные «Основные примечания».

Примечания разработаны в обобщенном виде независимо от характера здания, сооружения и поэтому они подлежат творческой переработке в каждом конкретном проекте и не должны применяться механически. Специалист может исключать или дополнять отдельные пункты примечаний в зависимости от требований конкретного чертежа.

Эффективность «Основных примечаний» возрастает, если проектные подразделения на основе их разработают свои примечания и отпечатают применительно к своим объектам, характеру работ.

Примечания должны содержась информацию, которую невозможно выразить на чертеже, и в объеме, достаточном для осуществления строительства и не более. Содержание примечаний не должно повторяться на нескольких листах или в других источниках, и оно должно размещаться там, где оно необходимо, а в других материалах проекта, если это необходимо, делать ссылки на данный чертеж.

При выпуске чертежей какой-либо марки отдельными группами, до разработки и выпуска чертежа «Общие данные», выпускаемые чертежи должны иметь все примечания, необходимые для полного освещения проектных решений. При этом в чертеже «Общие данные», выдаваемом после окончания проекта, должны быть приведены все необходимые примечания, независимо от того, повторялись ли они на ранее выданных чертежах.

При разработке проектов зданий и сооружений следует учитывать последовательность монтажа сборных конструкций и изделий, оборудования технологического назначения и при необходимости приводить соответствующие записи в примечаниях на чертеже или в пояснительной записке к проекту. Слово «примечание» на чертежах не пишется и не подчеркивается.

Данные примечания могут бить использованы и на стадии разработки материалов «Проект». Примечания должны корректироваться по мере появления новых или изменения ГОСТов, СН, нормативных документов и т.д.

Внедрение «Основных примечаний» будет способствовать повышению качества проектов и производительности труда как проектировщиков, так и строителей.

saitinpro.ru

Примечания к чертежам АР

Вернуться на страницу «Примечания к чертежам»

Примечания к рабочим чертежам АР

При разработке планов этажей даются следующие примечания:

  1. Перечень чертежей марки АР и общие указания см. чертеж АР-1.
  2. Фрагмент плана см. чертеж № АР.
  3. Ведомость столярных изделий, перемычек см. чертеж № АР.
  4. Кирпичные перегородки толщиной ______ мм выполнять из кирпича марки ______ на растворе марки ______ с армированием сеткой ______ с ячейками ______ через ______ /количество рядов/ по высоте.
  5. Отметки полов в санузлах должны быть на 0,20 ниже отметки пола каждого этажа. Если отметка пола не может быть понижена, следует оговорить: двери в санузлах и душевых устанавливаются с порогом = 20 мм над уровнем пола.
  6. Кирпичную кладку в пределах монтажных проемов вести на глиняном растворе.
  7. План шахты лифта см. чертеж № ______.
  8. Наружные и внутренние стены и перегородки в процессе возведения крепить к колоннам анкерами, закладываемыми в швы кладки. Стены /простенки/ заштрихованные на плане армировать сеткой из арм. ___________ с ячейкой не более 100х100 мм через ______ не реже 5 рядов кладки по высоте.
  9. До выполнения строительных работ по подпольному хозяйству, возведение перегородок запрещается.
  10. Площади помещений даны с учетом штукатурки кирпичных стен и шлакобетонных перегородок /20 мм/.
  11. При сопряжении новых и существующих стену перегородок, в существующих стенах и перегородках устраивается штраба, или в новые стены укладывается через пять рядов кладки арматура и приваривается к ершам, забитым в существующую стену.
  12. При возведении перегородок венткамер обратить внимание на герметизацию примыкания их к ограждающим конструкциям и герметизацию дверей и отверстий.

При разработке разрезов даются следующие примечания:

  1. Линии разрезов см. чертеж № __АР.
  2. Детали полов см. на листе № __АР.
  3. Монтажный план сборных ж.б. перемычек см. чертеж № __АР.
  4. Развертки стен шахты лифта см. черт. № __АР.
  5. Кирпичные карнизы выкладывать из отборного кирпича марки не ниже 75 на растворе марки 50.
  6. На разрезах шахт лифтов необходимо давать следующие сведения: Конструкции шахты и машинного помещения пассажирского лифта приняты по ГОСТ __________, выполнены согласно альбому заданий на строительную часть лифтовых установок ________.
  7. Брусья для настилов сечением ______ устанавливать в сквозные отверстия в клад- ке размером __________.
  8. Вкладыши из бетона с закладными деталями для крепления направляющих и дверей заложить в кладку при возведении стен шахты лифта.
  9. Металлическую часть шахты лифта см. чертеж КМ ______.
  10. План отверстий в перекрытии машинного помещения см. черт. № ______.
  11. Закладные детали ЗД-1 и ЗД-2 разработаны на чертеже № ______.
  12. Сварку элементов закладных деталей производить электродами Э-42А ГОСТ _______.

При разработке фасадов даются следующие примечания:

  1. Фрагмент 1 см. чертеж АР.
  2. Цветные решения фасадов см. паспорт отделочных работ.
  3. Монтажную схему стеновых панелей см. чертеж КЖ.
  4. Отдельные участки стен, выкладываемые из кирпича, штукатурятся цементным раствором с устройством в штукатурке швов, имитирующих стеновые панели /в случае выполнения стен со стеновых панелей/.
  5. Спецификация сборных ж.б. козырьков см. чертеж № ______.
  6. Металлическую лестницу ______ см. на чертеже № ______.
  7. Дефлекторы на фасадах условно не показаны.

При разработке полов даются следующие примечания:

  1. Полы выполнять в соответствии с требованиями СП_______ «Полы. Правила производства приемки работ».
  2. Устройство полов производить после прокладки всех инженерных сетей и выполнения подпольных каналов, фундаментов под оборудование /в т.ч. в приямки в машинном отделении лифта после установки лифта и прокладки труб электропроводки; в животноводческих помещениях после установки стоек перегородок стойл и привязи животных, допускается установка указанных стоек после устройства пола; при этом следует предусмотреть в полу гнезда под эти стойки согласно разбивки на чертежах.
  3. Для основания под полы грунт укладывать горизонтальными слоями толщиной 150…200 мм с тщательным послойным уплотнением при оптимальной влажности грунта.
  4. Уклоны в полах на грунте создаются за счет придания поверхности грунта соответствующего уклона, при этом толщина слоя подготовки сохраняется одинаковой.
  5. Гидроизоляция в помещениях с мокрым процессом /душевые, санузлы и др./ должна быть заведена на 300 мм на стены согласно детали на чертеже № ______.
  6. Керамические и шлакоситаловые плитки при мокрых технологических процессах должны иметь рифленую поверхность.
  7. Подпольные каналы и оборудование на плане полов условно не показаны.
  8. Плиты подпольных каналов офактурить по типу покрытия пола.

При разработке кровли даются следующие примечания:

  1. Работы по устройству кровли выполнять в соответствии ___________________.
  2. По верху сборных плит покрытия в стяжку заложить молниеприемную сварную сетку из арматуры ________ с ячейками __________ м. Токоотводы, соединяющие молниеприемную сетку с заземлителями см. электротехнические чертежи. Деталь крепления токоотводов к стенам см. чертеж № ______.
  3. В стяжках предусмотреть температурно-усадочные швы шириной до 5 мм, разделяющие поверхность стяжки:
  • из цементно-песчаного раствора на участки размером до 6х6 м;
  • из песчаного асфальтобетона на участки размером 4х4 м;
  • в покрытиях с несущими плитами длиной 6 м участки разбивать размером 3хЗ м; Швы располагать над торцевыми швами несущих плит и над деформационными швами.
  1. Указания, технологическое оборудование, узлы пропуска вентиляционных шахт и установки крышных вентиляторов на покрытии см. серии ______________________.
  2. Указания и узлы по устройству легко сбрасываемой кровли см. серию ______.
  3. Для обслуживания технологического оборудования на кровле предусмотреть по конструкции покрытия деревянные решетчатые настилы.
  4. Работы по устройстве кровель производить в соответствии с указаниями _______ “Кровли, гидроизоляция, пароизоляция и теплоизоляция».



saitinpro.ru

2.8. Выноски и ссылки на строительных чертежах

В проектах иногда
необходимо в более крупном масштабе, с
достаточной степенью детализации
изобразить отдельные узлы или фрагменты.
В этом случае на чертежах планов, разрезов
и фасадов делаются ссылки на эти узлы,
детали или фрагменты в соответствии с
ГОСТ 2.316 – 68* и ГОСТ 2.305 – 68* с учетом
требований системы проектной документации
для строительства ГОСТ 21.501 – 93.
Линии-выноски, как правило, заканчиваются
полками, на которые наносят краткие
указания. Линию-выноску, пересекающую
контур изображения, заканчивают точкой,
а линии, обозначающие поверхность,
заканчивают стрелкой (рис. 7).

Рис.7. Пример
выполнения линий-выносок

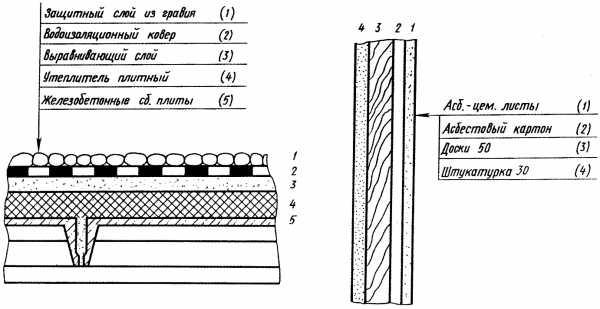

Выносные надписи
к многослойным конструкциям следует
выполнять в соответствии с рис. 8. На
выносной надписи, в порядке расположения
слоев, указывают их материал или
конструкцию, а также размеры. При указании
толщины слоев размерность (мм) не
указывают. Если выносные надписи занимают
несколько строк, то длина их должна быть
одинакова.

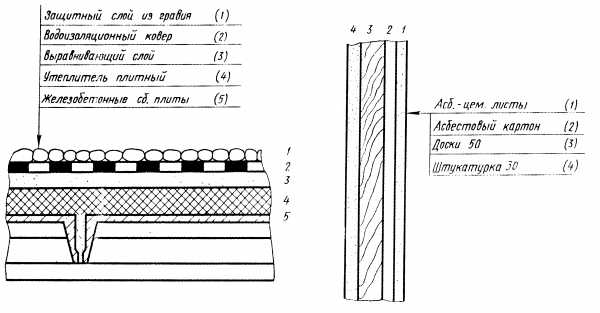

Рис.8. Пример
выполнения выносных надписей

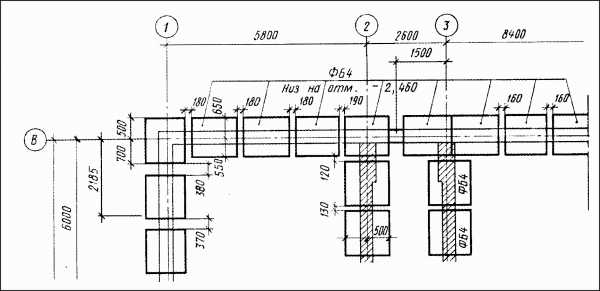

Рис. 9. Пример
выполнения маркировки элементов

Допускается

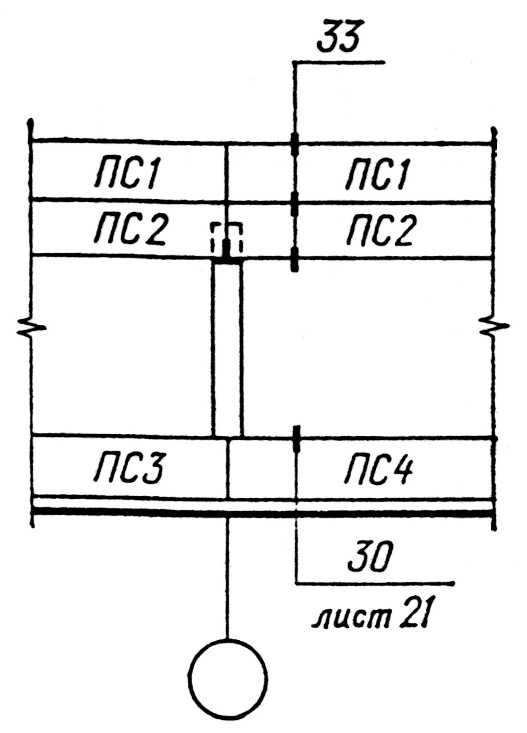

марки (позиции) элементов наносить на
общей полке нескольких линий-выносок
или без них рядом с изображением, или в
пределах контура (рис. 9). Размер шрифта
для обозначения марок-позиций должен
быть в 1,5–2 раза больше высоты цифр
размерных чисел данного чертежа.

При
изображении узлов то место, которое
необходимо показать на выносном элементе,
отмечают на виде (фасаде), плане или
разрезе замкнутой сплошной линией, как
правило, в виде окружности или овала, с
обозначением на полке линии-выноски
порядкового номера узла арабской цифрой

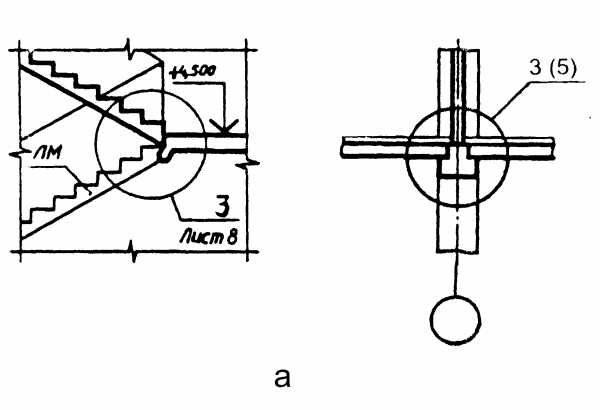

в соответствии с рис.10. Если узел помещен
на другом листе, то номер листа указывают
под полкой линии-выноски или на полке
линии-выноски рядом, в скобках (см. рис.
10,а ).

При необходимости
ссылку на узел в сечении выполняют в
соответствии с рис.10,б.

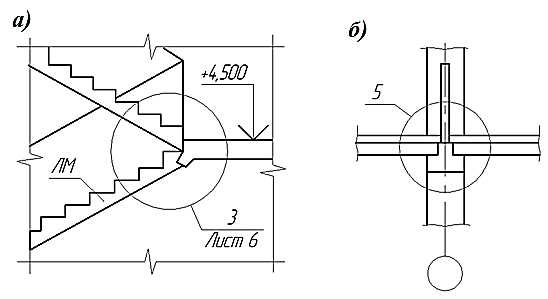

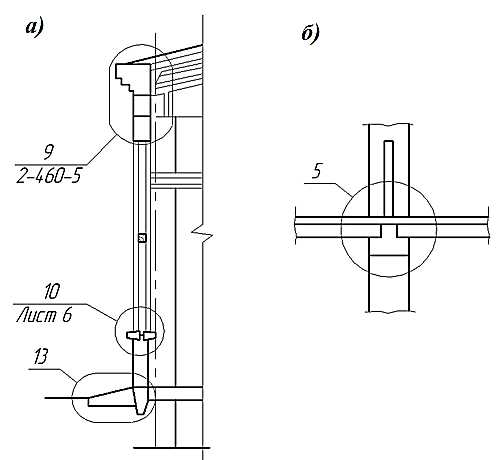

Рис.10.Пример
выполнения маркировки узлов

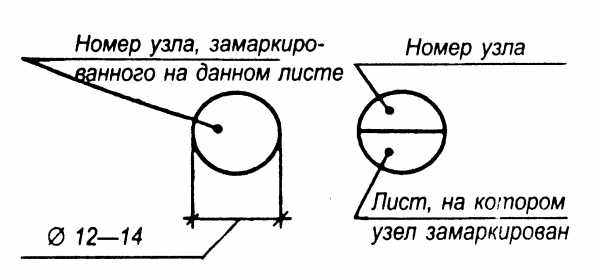

Выносной элемент

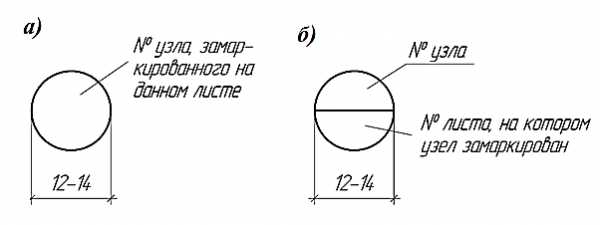

обозначается маркировочным кружком
диаметром 12…14 мм. Если узел распложен
на том же листе, что и основное изображение,
то в кружке указывают его порядковый
номер. Если узел располагается на другом
листе, то кружок делится горизонтальной
линией на две части – в верхней
указывается номер узла, а в нижней –
лист, на котором узел замаркирован
(рис. 11). Маркировочный кружок с номером
узла рекомендуется размещать над
выносным элементом или справа от него.

Рис.11.Обозначение
выносных элементов (узлов)

При вычерчивании
выносного элемента его ориентация
должна соответствовать его положению
на основном чертеже. На чертеже узла в
разрезе наносят условное обозначение
материалов, за исключением сечений
металлических конструкций, которые
показывают контуром или зачерняют.

Для
определения положения узла (привязки
к зданию) на них наносят координационные
оси и размерные привязки к ним, а также
высотные отметки на узлах разрезов и
фасадов. Если узел применяется многократно
в нескольких местах здания, то допускается
координационные оси и отметки не
наносить.

Фрагменты
на фасадах и планах зданий или сооружений
обозначают фигурной скобкой (рис. 12),
под которой, а также и над соответствующим
фрагментом, наносят его наименование,
например: «Фрагмент фасада». Если
фрагмент помещен на другом листе, то
дают ссылку на номер этого листа:
«Фрагмент 5 плана. Лист 7». Допускается
ссылку на фрагмент помещать на
полке-выноске.

Рис.12. Обозначение
фрагментов на фасадах и планах

studfiles.net

Оформление чертежей по ЕСКД: основные правила, требования ГОСТ

Оформление чертежей по ЕСКД: основные правила, требования ГОСТ

  • Главная

  • Блог

  • Чертежи

  • ЕСКД: правила оформления чертежей, требования ГОСТ для линий, основных надписей

Наташа Наташа

Обновлено: 03 Август 2018

14 514

Время чтения: 5 минут

zaochnik.ru

ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.306-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ

МАТЕРИАЛОВ И ПРАВИЛА

ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК
ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ




Единая система
конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ
МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation.

Graphical designations of materials and rules for their representation

ГОСТ

2.306-68

Дата введения 01.01.71

1.
Настоящий стандарт устанавливает графические обозначения материалов в сечениях
и на фасадах, а также правила нанесения их на чертежи всех отраслей
промышленности и строительства.

(Измененная редакция, Изм. № 2).

la .
Общее графическое обозначение материалов в сечениях независимо от вида
материалов должно соответствовать черт. 1а.

Черт. la

(Введен дополнительно, Изм. № 1).

2. Графические
обозначения материалов в сечениях в зависимости от вида материалов должны
соответствовать приведенным в табл. 1 .

Допускается применять
дополнительные обозначения материалов, не предусмотренных в настоящем
стандарте, поясняя их на чертеже.

Таблица 1































Материал

Обозначение

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе
волокнистые монолитные и плитные (прессованные), за исключением указанных
ниже

3. Древесина

4. Камень естественный

5. Керамика и силикатные
материалы для кладки

6. Бетон

7. Стекло и другие светопрозрачные материалы

8. Жидкости

9. Грунт естественный

Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические
материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости
указывать направление волокон.

3. Графическое обозначение п. 5
следует применять для обозначения кирпичных изделий (обожженных и
необожженных), огнеупоров, строительной керамики, электротехнического фарфора,
шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3.
Устанавливают следующие обозначения сетки и засыпки из любого материала (в
сечении), указанные на черт. 1 .

а — сетка; б – засыпка

Черт. 1

4. При
выделении материалов и изделий на виде (фасаде) графические обозначения их
должны соответствовать указанным в табл. 2 .

Таблица 2



















Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и
специального, клинкера, керамики, терракоты, искусственного и естественного
камней любой формы и т.п.

5. Стекло

Примечания:

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов
с однотипным обозначением, графическое обозначение следует сопровождать
поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для
армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .

4. Обозначение материала на виде (фасаде) допускается
наносить не полностью, а только небольшими участками по контуру или пятнами
внутри контура.

5.
Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения
( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Черт. 2а

Черт. 2б

Если линии штриховки,
приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с
линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

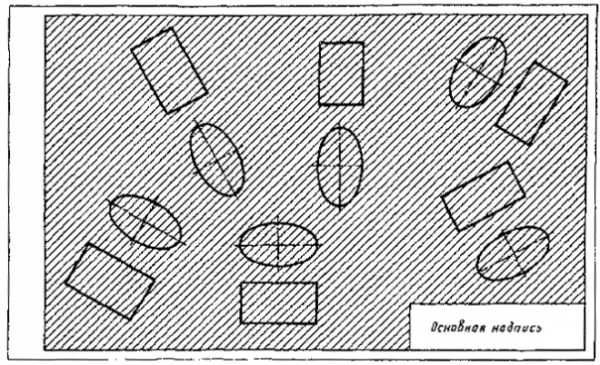

Черт. 2

Черт. 3

Черт. 4

Линии штриховки должны наноситься
с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех
сечениях, относящихся к одной и той же детали, независимо от количества листов,
на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6.
Расстояние между параллельными прямыми линиями штриховки (частота) должно быть,
как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений
данной детали и выбирается в зависимости от площади штриховки и необходимости
разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1
до 10 мм в зависимости от площади штриховки и необходимости разнообразить
штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие
и длинные площади сечений (например, штампованных, вальцованных и других
подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и
у контуров отверстий, а остальную площадь сечения — небольшими участками в
нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с
наклоном 15-20 ° к линии большей стороны контура сечения.

Черт. 5

Черт. 6

Черт. 7

(Измененная
редакция,
Изм. № 4 )

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм,
допускается показывать зачерненными с оставлением просветов между смежными
сечениями не менее 0,8 мм ( черт. 8 , 9 ).

В строительных чертежах
допускается на сечениях незначительной площади любой материал обозначать как
металл или вообще не применять обозначение, сделав поясняющую надпись на поле
чертежа.

Черт. 8

Черт. 9

9.
Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в
сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

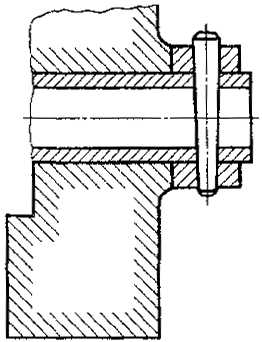

10. Для смежных
сечений двух деталей следует брать наклон линий штриховки для одного сечения
вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для
смежных сечений двух деталей расстояние между линиями штриховки в каждом
сечении должно быть разным.

В смежных сечениях со
штриховкой одинакового наклона и направления следует изменять расстояние между
линиями штриховки ( черт. 10) или сдвигать эти линии в одном сечении
по отношению к другому, не изменяя угла их наклона ( черт. 11).

Черт. 10

Черт. 11

11. При
больших площадях сечений, а также при указании профиля грунта допускается
наносить обозначение лишь у контура сечения узкой полоской равномерной ширины ( черт. 12 ).

(Измененная редакция, Изм. № 1).

Черт. 12

ИНФОРМАЦИОННЫЕ
ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов,
мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я.
Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Комитета стандартов, мер и измерительных приборов при Совете
Министров СССР в декабре 1967 г.

3. (Исключен,
Изм. № 4 )

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ







Обозначение
НТД, на который дана ссылка

Номер пункта

ГОСТ 21.501-93

4

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1,
2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС
11-80, 12-87, 7-89)

Еще документы скачать бесплатно

www.gosthelp.ru

Типовые примечания

E:\АРХИВ КОНСТРУКТОРА\Шпаргалки местные\Указания по применению типовых примечаний к строительным рабочим чертежам марок АР.doc

Указания по применению типовых примечаний к строительным рабочим чертежам марок АР, КЖ, и КМ.

При применении типовых примечаний необходимо исходить из конкретного содержания проекта и, при необходимости, дополнять их индивидуальными примечаниями.

При выпуске чертежей марки АР, КМ и КЖ полным комплектом примечания на листах проекта, повторенные пункты примечаний на заглавном листе, следует заменить ссылкой на заглавный лист.

При выпуске чертежей какой-либомарки отдельными группами, до разработки и выпуска заглавного листа, выпускаемые чертежи должны иметь все примечания, необходимые для полного освещения проектных решений. При этом на заглавном листе, выдаваемом после окончания проекта, должны быть приведены все необходимые примечания, независимо от того, повторялись ли они в ранее выданных чертежах.

Для жилых, общественных и производственных здания без подземного хозяйства, с малым количеством подпольных каналов, нужно совмещать примечания к планам подземного хозяйства с планами фундаментов.

При разработке небольших объектов с маркой чертежей АС (совмещающей марки АР, КЖ и КМ), применяя типовые примечания, необходимо для каждого лист марки АС совмещать примечания для соответствующих листов марки АР, КЖ, и КМ.

При проектировании зданий и сооружений в сейсмических районах необходимо давать примечания, отражающие антисейсмические мероприятия.

При разработке типовых примечаний были использованы: типовые примечания к чертежам марки АС Белгипросельстроя и типовые примечания к чертежам АР, КЖ, и КМ от УкрНИИгипросельхоза.

Типовые примечания к чертежам марки АР

Кзаглавному листу

1.наименование организации, разработавшей соответствующую часть технического проекта, и инстанции, утвердившей технический проект, с указанием разработки и утверждения проекта.

2.перечень дополнительных заданий, если они выданы другими проектными организациями, и протоколов совещаний, внесших изменения в утвержденный технический проект.

3.Класс сооружения, категория пожарной опасности, взрывоопасности и агрессивности производств, расположенных в здании, степень огнестойкости здания.

4.Характеристика района строительства, вес снегового покрова на квадратный метр

площади горизонтальной поверхности земли, нормативный скоростной напор ветра в кг/м2 , сейсмичность, нормативная глубина промерзания грунтов, расчетная температура наружного воздуха для отопления. Расчетная сейсмичность здания, относительная влажность воздуха в помещении.

5.категория производства по санитарной характеристике. Количество обслуживающего персонала и на какой штат рассчитаны гардеробные (если таковые имеются), и санитарно-техническоеоборудование.

6.ссылка на лист проекта, на котором помещены данные о грунтах основания.

7.конструкция и материал наружных и внутренних стен, перегородок. При проектировании сейсмостойких зданий указывать требуемое Rн – нормативное сопротивление кладки осевому растяжению по неперевязанным швам.

Стр.3 из 14

E:\АРХИВ КОНСТРУКТОРА\Шпаргалки местные\Указания по применению типовых примечаний к строительным рабочим чертежам марок АР.doc

8.конструкция, а материал перекрытия о покрытия.

9.материал пароизоляционных слоев перекрытия и покрытий

10.конструкция и материал кровли, система водостока.

11.материал и толщина слоя утеплителя в покрытии

12.характеристика наружных отделочных работ:

пример: а) кладка наружных стен принята из отборного кирпича с расшивкой швов. б) деревянные переплеты окон красятся масляной краской ……………….. колера за 2 раза.

13.характеристика внутренних отделочных работ для всех помещений. Пример:

∙внутренняя отделка принята улучшенного качества. Кирпичные стены и перегородки штукатурятся. Двери красятся масляной краской …………. Колера за 2 раза.

∙Клеевая покраска стен на всю высоту колером ………………

∙Панели из глазурованных керамических плиток светлого тона на высоту …..м . Стены выше панели окрашиваются масляной краской колером ………..

∙Масляная покраска стен на высоту …….м колером ……… стены выше панели красятся клеевыми красками колером …………

∙Известковая побелка стен и потолков и т.д.

14.ширина и материал отмостки.

Пример:

∙вокруг зданий устраивается асфальтовая отмостка толщ. 20 мм на щебеночном основании толщиной 100 мм ширина отмостки ……мм (750, 500, 1000 или на 200 мм больше выноса карниза)

15.ссылка на чертежах проекта, на котором указаны мероприятия по защите строительных конструкций от коррозии.

16.если проект разработан для производства работ в летних условиях, то дать указания

отом, что при производстве работ в зимнее время, должны быть разработаны мероприятия в соответствии со СНиП III-В.4-62

17.если проект разработан для производства работ и в зимних условиях, то все мероприятия по производству работ в зимних условиях должны быть разработаны в проекте.

Кчертежам планов этажей

1.за условную отметку ±0.000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке … на генплане.

2.наружные стены запроектированы из … (глиняного обыкновенного кирпича пластинного прессования по ГОСТ530-71марки не ниже 75 на растворе марки 25), (учитывая повышенную влажность в помещениях, морозостойкость кирпича наружных стен должна быть не нижеМРЗ-75).

3.при производстве работ по возведению стен здания соблюдать требования СНиП III-В.4-72.

4.внутренние стены по осям … запроектированы из …

5.межкомнатные перегородки из … , в санузлах из … В стенах, для сопряжения с перегородками предусмотреть вертикальную штрабу или выпуск анкеров 2Ø4мм через 3 ряда клаки по высоте (см. деталь на листе).

6.при кладке стен в откосах у дверных и оконных проемов заложить деревянные антисептированные пробки (по 4шт на проем) для крепления коробок и закладные детали для крепления обрамления проемов (если таковые имеются).

7.спецификацию столярных изделий см. на листе АС-…

8.монтажные планы перемычек и карнизных плит см. листы АС-…

Стр.4 из 14

studfiles.net

Выноски и ссылки на строительных чертежах

На чертежах планов, разрезов и фасадов из-за мелкого масштаба изображения нельзя достаточно подробно показать отдельные детали и узлы здания. Однако в проекте или альбоме типовых деталей может быть дана деталь или узел, вычерченные в более крупном масштабе с достаточной степенью детализации. В таком случае на эту деталь или узел делается ссылка на основном чертеже. Выноски, ссылки, поясняющие надписи на строительных чертежах выполняют по ГОСТ 2.316-68 и ГОСТ 2.305-68 с учетом требований системы проектной документации для строительства ГОСТ 21.501-93.

Линии-выноски, как правило, заканчиваются полками. На них наносят только краткие указания. Линию-выноску, пересекающую контур изображения и не идущую от какой-нибудь линии, заканчивают точкой. Линию-выноску, отводимую от линии видимого или невидимого контура, а также от линий, обозначающих поверхность, завершают стрелкой. На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки (рис. 149). Линии-выноски не должны пересекаться между собой. Если линия-выноска проходит по заштрихованному полю, она не должна быть параллельна линии штриховки. Не рекомендуется также пересекать размерные линии и элементы изображения, к которому не относится помещенная на полке линии-выноски надпись. Допускается выполнять линии-выноски с одним изломом, а также проводить от одной полки две или более линий-выносок. Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, расположенных над полкой линии-выноски и под ней. Допускается линии-выноски, пересекающие контур мелкомасштабного изображе­ния, заканчивать без стрелки и точки. Допускается марки (позиции) элементов наносить на общей полке нескольких линий-выносок или без них рядом с изображением или в пределах контура (рис. 149).

Рис. 149. Варианты оформления линии-выноски

Размер шрифта для обозначения марок-позиций должен быть в 1,5-2 раза больше высоты цифр размерных чисел данного чертежа.

Выносные надписи к многослойным конструкциям делают на «этажерках» (рис. 150). В этом случае линия-выноска представляет собой прямую линию со стрелкой. На этой выносной надписи в порядке расположения слоев указываются их материал или конструкция и размеры. Последовательность надписей к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз или справа налево (рис. 150). При указании толщины слоев размерность, мм, не указывают.

Рис. 150. Выносная надпись

Если выносные надписи занимают несколько строк, то длина строк должна быть одинаковой. При этом первая строка может быть как с абзацем (отступом на 3-4 знака), так и без него. Буквы и цифры, употребляемые в выносках, должны быть крупнее размерных.

Следует избегать многократных повторений, поясняющих надписей и ссылок на аналогичных элементах чертежей, ограничиваясь одной-двумя надписями в характерных местах.

Многократно повторяющиеся надписи следует заменять примеча­ниями к чертежу.

Выносные элементы – узлы, фрагменты планов, фасадов, разрезов выполняют по ГОСТ 2.305-68 с учетом требования СПДС. Выносной элемент – отдельное увеличенное изображение какой-либо части конструкции или здания, требующее дополнительных графических пояснений.

При выполнении чертежей узлов то место, которое необходимо показать на выносном элементе, отмечают на виде (фасаде), плане, разрезе замкнутой сплошной тонкой линией (окружность или овал) с указанием на полке линии-выноски порядкового номера выносного элемента арабской цифрой (рис. 151 и рис. 152). Если на полке линии-выноски стоит одна цифра, это значит, что выносной элемент расположен на том же листе, что и основной чертеж. Если узел (выносной элемент) размещен на другом листе основного комплекта рабочих чертежей, то под полкой линии-выноски указывают лист, на котором помещен узел.

Рис. 151.

Рис. 152

Номер листа может быть указан на полке линии-выноски рядом с номером узла в скобках.

Если рассматриваемый узел, на который делается ссылка, располагается в другом основном комплекте рабочих чертежей или является типовым, то под полкой линии-выноски указывают обозначение соответствующего основного комплекта рабочих чертежей или серию чертежей типовых изделий (рис. 153,а,б). При вычерчивании выносного элемента тип изображения (вид, разрез узла) должен быть такой же, как и на основном чертеже. При этом его ориентация должна соответствовать положению на основном чертеже. На чертеже узла в разрезе наносят условное обозначение материалов, за исключением сечений металлических конструкций, которые показывают

Рис. 153

L t1UKDXHTtVBSKC5JzEtJzMnPS7VVqkwtVrK34+UCAAAA//8DAFBLAwQUAAYACAAAACEAoxuxKMAA AADbAAAADwAAAGRycy9kb3ducmV2LnhtbESPT4vCMBTE7wt+h/AEb2uqiEg1LSIIexL8e340z6bY vJQkq9VPb4SFPQ4z8xtmVfa2FXfyoXGsYDLOQBBXTjdcKzgdt98LECEia2wdk4InBSiLwdcKc+0e vKf7IdYiQTjkqMDE2OVShsqQxTB2HXHyrs5bjEn6WmqPjwS3rZxm2VxabDgtGOxoY6i6HX6tgktt X5fzpPNG23bGu9fzeHKNUqNhv16CiNTH//Bf+0crmE/h8yX9AFm8AQAA//8DAFBLAQItABQABgAI AAAAIQDw94q7/QAAAOIBAAATAAAAAAAAAAAAAAAAAAAAAABbQ29udGVudF9UeXBlc10ueG1sUEsB Ai0AFAAGAAgAAAAhADHdX2HSAAAAjwEAAAsAAAAAAAAAAAAAAAAALgEAAF9yZWxzLy5yZWxzUEsB Ai0AFAAGAAgAAAAhADMvBZ5BAAAAOQAAABAAAAAAAAAAAAAAAAAAKQIAAGRycy9zaGFwZXhtbC54 bWxQSwECLQAUAAYACAAAACEAoxuxKMAAAADbAAAADwAAAAAAAAAAAAAAAACYAgAAZHJzL2Rvd25y ZXYueG1sUEsFBgAAAAAEAAQA9QAAAIUDAAAAAA== » stroked=»f» strokeweight=».5pt»>

контуром или зачерняют. Для определения положения узла (привязки к зданию) на них наносят координационные оси и размерные привязки к ним, а также высотные отметки на узлах разрезов и фасадов. Если узел применяется многократно в нескольких местах здания, допускается координационные оси и отметки не наносить.

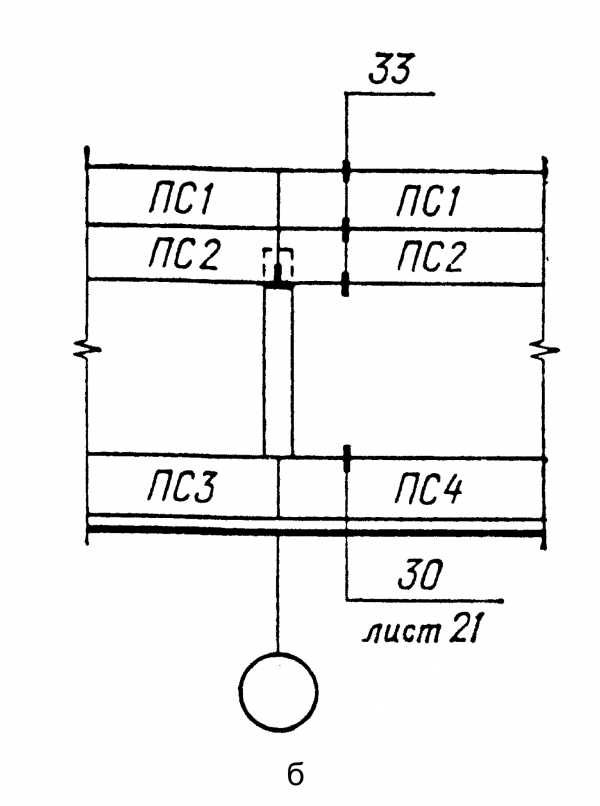

Ссылку на узлы, которые даются в сечении, изображают с помощью толстой основной сплошной линии, которая проходит через рассекаемые элементы, и тонкой линии-выноски с полочкой и без нее (рис. 154).Выносной элемент обозначается маркировочным кружком диаметром 12-14 мм. Если узел расположен на том же листе, что и основное изображение, то в кружке указывают его порядковый номер (рис. 155а). Если же узел располагается на другом листе, то он делится горизонтальной линией на две части. В верхней указывается номер узла, а в нижней – лист, на котором узел замаркирован (рис. 155б).





Рис. 155

Внутри кружка ставят цифру, обозначающую номер узла. Кружок с номером узла рекомендуется размещать над выносным элементом или справа от него (рис. 156).

Рис. 156

Фрагменты на фасадах и планах зданий или сооружений обозначают фигурной скобкой (рис. 157). Под фигурной скобкой, а также над соответствующим фрагментом, наносят его наименование, например: «Фрагмент фасада». Если фрагмент помещен на другом листе основного комплекта рабочих чертежей, то под фигурной скобкой указывают только номер этого листа, например: «Фрагмент 7 фасада. Лист 10». Для ссылки на фрагмент можно использовать линию-выноску.

Рис. 157

Узлы жилого дома.

Особенности соединения между собой отдельных элементов конструкций жилого дома показывают на чертежах узлов, выполняемых в более крупном масштабе. В этом случае на основных чертежах (планах, разрезах, фасадах) даются ссылки, а сами чертежи узлов выполняются согласно требованиям приведенных в разделе 9.3.

Примеры выносных узлов жилого дома приведены на рис. 137, 150, 158.

Рис. 158.



9.5. Контрольные вопросы.

1. Что называют фасадом?

2. Какой порядок построения фасада?

3. Какая толщина линий применяется при построении фасада?

4. Какие размеры проставляются на фасаде?

5. Маркировка каких элементов предусмотрена на фасаде?

6. Как оформляются окна, двери балконы и лоджии на фасаде?

7. Назначение и порядок изображения линий выносок на чертеже?

8. Что такое выносной элемент его обозначение и порядок и требования к его изображению?

9. Что такое фрагмент его обозначение и порядок и требования к его изображению?

10. Что относится к узлам здания?

11. Как обозначаются узлы в случае расположения их изображений на других листах?



ЗАКЛЮЧЕНИЕ

Пособие по разделу «Инженерная графика» соответствует федеральному государственному образовательному стандарту высшего образования подготовки специалистов по направлению подготовки 08.05.01 «Строительство уникальных зданий и сооружений».

В первой части учебного пособия (лекции 1–5) были подробно рассмотрены общие требования стандартов и закономерности, предъявляемые к изображениям объектов на чертеже. При этом особое внимание было уделено методикам получения полной информации о геометрической форме изображаемых объектах с использованием количества видов, разрезов, сечений, аксонометрических изображений и особенностей составления чертежей соединения деталей машиностроительного р направления.

Вторая часть пособия (лекции 6–9) посвящена строительному черчению применительно к выполнению чертежей планов, разрезов, фасадов и узлов зданий. Кроме того в этой части приведены основные положения и требования, предъявляемые к строительным чертежам.

В конце каждой лекции приведены вопрос для самостоятельной проверки усвоения материала.





Похожие статьи:

poznayka.org

Отправить ответ

avatar
  Подписаться
Уведомление о
