О гироскопах





Гироскоп – это очень важный для любого самолета прибор. Он позволяет измерять изменение углов ориентации связанного с ним тела относительно выбранной инерциальной системы координат.


Гироскоп был изобретен Иоганном Боненбергером, который опубликовал свое изобретение в 1817 году. Главной частью был вращающийся массивный шар в кардановом подвесе. Через 25 лет был придуман гироскоп с вращающимся диском. В 1852 году Фуко усовершенствовал конструкцию и впервые ввел понятие “гироскоп”.


Главное преимущество этого устройства состоит в том, что он правильно работает в сложных условиях. Правда, гироскоп может быстро остановиться из-за трения.




Принцип работы любого гироскопа основан на эффекте силы Кориолиса



Среди механических гироскопов особо стоит отметить роторный гироскоп. Под этим механизмом понимается быстро вращающееся твердое тело, ось вращения которого может изменять свою ориентацию в пространстве. Гироскоп вращается намного быстрее, чем его ось.


Основное свойство – способность сохранять в пространстве свое неизменное положение оси при отсутствии моментов внешних сил. Впервые это свойство было использовано для демонстрации вращения Земли.


Вибрационные гироскопы относятся к устройствам, которые сохраняют колебания в одной плоскости при повороте. Такой тип гироскопа считается более простым и дешевым при его сравнении с роторным гироскопом.


Гироскопы вибрационные используются в системах измерения наклона электрического самоката Сегвей. Вся система состоит из пяти таких гироскопов, данные от которых обрабатываются при помощи двух микропроцессоров.




Самыми современными видами гироскопов можно считать лазерные и волоконно-оптические гироскопы



Чтобы сильно не углубляться в принцип действия этого механизма, уточним лишь то, что он работает согласно эффекту Саньяка. Гироскоп просто находит разницу оптических лучей в специально выбранной инерционной системе отсчета.


Чаще в технике используются гироскопы, которые помещены в карданов подвес. Каждый из таких гироскопов имеет по три степени свободы, то есть он легко может совершать три независимых поворота вокруг осей, которые пересекаются в центре подвеса, который остается постоянно неподвижным.


Тот гироскоп, у которых центр масс совпадает с центром подвеса, носит название астатический, в противоположном случае гироскоп называется статическим.


Чтобы снимать данные с любого гироскопа, как правило, используются датчики угла и датчики момента. Часто гироскопы используются в системах навигации (инерциальная навигация, авиагоризонт, гирокомпас).




В последнее время возросли требования к точностным и эксплуатационным характеристикам гиро-приборов



Эти требования заставляют инженеров и ученых не только усовершенствовать уже имеемые виды приборов, но и искать, и создавать принципиально новые идеи. Часто пытаются усовершенствовать датчики, делают их более чувствительными.


Сегодня созданы уникальные и точные гироскопические системы, которые удовлетворяют многих потребителей. В данный момент в ведущих странах мира уменьшены бюджеты на оборонный комплекс, поэтому гироскопы нашли широкое применение в гражданской жизни населения.


В таком ключе гироскопы используют в системах навигации GPS и ГЛОНАСС. Некоторые ученые пытаются использовать этот прибор для поиска полезных ископаемых, предсказание землетрясений, в медицинской техники и так далее.

model-1.ru

Гироскоп. Что такое гироскоп? История гироскопа. Принцип работы гироскопа.

Гироскоп. Что такое гироскоп?



Что такое гироскоп?

Гироскоп — это устройство, способное реагировать на изменение углов ориентации тела, на котором оно установлено, относительно инерциальной системы отсчета.

Гироскопы представляют собой вращающиеся с высокой частотой твердые тела.

Простейший пример гироскопа — юла (волчок).

Гироскопический прибор — это техническое устройство, в котором в качестве основного элемента используется быстро вращающийся ротор, закрепленный таким образом, чтобы его ось вращения поворачивалась. Гироскопические приборы широко используются для решения навигационных задач либо в системах ручного и автоматического управления движением различных объектов.



Появление термина гироскоп.

Термин «гироскоп» впервые был использован Жаном Фуко, французским физиком, механиком и астрономом, в 1852 году в докладе во Французской Академии Наук. Доклад Жана Бернара Леона Фуко был посвящён способам экспериментального обнаружения вращения Земли в инерциальном пространстве.





История создания гироскопа.

До изобретения гироскопа люди использовали различные методы определения направления в пространстве. Вначале люди начали ориентироваться визуально по удалённым предметам, в частности, по Солнцу.

Уже в древности появились первые приборы, основанные на гравитации: отвес и уровень.

В средние века в Китае был изобретён компас, использующий магнетизм Земли.

В Древней Греции были созданы астролябия и другие приборы, основанные на измерениях относительно положения звёзд.

Первые прототипы современного гироскопа начали появляться в начале 19-го века.

Так, устройство, которое можно назвать гироскопом, изобрёл Иоганн Боненбергер, который в 1817 году опубликовал описание своего изобретения. А французский математик Пуассон, уже в 1813 году, упоминает Иоганна Боненбергера как изобретателя подобного устройства. Главной частью гироскопа Боненбергера был вращающийся массивный шар в кардановом подвесе.

В 1832 году американец Уолтер Р. Джонсон придумал гироскоп с вращающимся диском.

В 1852 году французский учёный Жан Фуко усовершенствовал подобное устройство, и дал ему название «гироскоп».

Именно Жан Фуко придумал название «гироскоп». Можно отметить, что Фуко, как и Боненбергер, использовал в гироскопе карданов подвес.

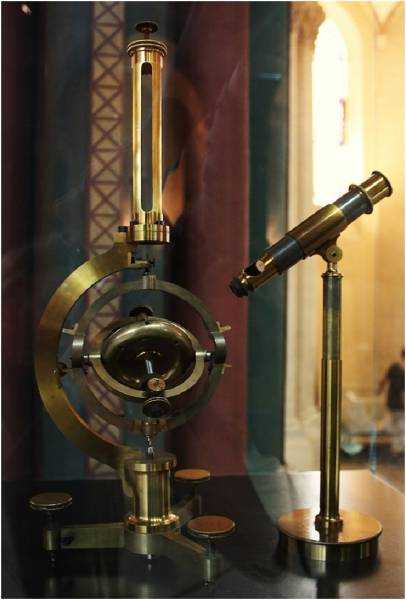

На фотографии гироскоп, изобретённый Жаном Фуко, изготовленный французским механиком Дюмолен-Фроментом, в 1852 году.



Главным свойством карданова подвеса является то, что если в него закрепить вращающееся тело, то оно будет сохранять направление оси вращения независимо от ориентации самого подвеса. Это свойство нашло применение в гироскопах и гироскопических приборах.



Начало использования гироскопов.

В первых гироскопах скорость вращения быстро снижалась из-за силы трения. Во второй половине 19-го века было предложено для разгона и поддержания скорости вращения гироскопа использовать электродвигатель.

Преимуществом гироскопа и гироскопических приборов перед другими более древними приборами, использовавшимися при измерениях, явилось то, что он правильно работает в сложных условиях. Например, плохая видимость, различные колебания, тряска, и электромагнитные воздействия.

Впервые на практике гироскопический прибор был применён в 1880-х годах австрийским инженером Л.Обри для стабилизации курса торпеды.

Следующее применение гироскопа в технике также относится к морскому делу. Гироскоп использовали при разработке морского указателя курса — гирокомпаса. Прототип современного гирокомпаса первым создал Герман Аншютц-Кэмпфе (запатентован в 1908), вскоре подобный прибор построил американский инженер Э. Сперри (запатентован в 1911).

В 20-м веке гироскопы стали широко использоваться на самолётах, вертолетах, ракетах, подводных лодках, вместо компаса или совместно с ним.



Гироскопы. Использование гироскопов.

Свойства гироскопа используются в приборах — гироскопах, основной частью которых является быстро вращающийся ротор, который имеет несколько степеней свободы (осей возможного вращения).

Чаще всего используются гироскопы, помещённые в карданов подвес. Такие гироскопы имеют 3 степени свободы.



Гироскопы, у которых центр масс совпадает с центром подвеса O, называются астатическими, в противном случае — статическими гироскопами.

Для обеспечения вращения ротора гироскопа с высокой скоростью применяются специальные гиромоторы.

Для управления гироскопом и снятия с него информации используются датчики угла и датчики момента.

Гироскопы используются в виде компонентов как в системах навигации (авиагоризонт, гирокомпас и т. п.), так и в системах ориентации и стабилизации различных аппаратов.



Развитие гироскопических приборов.

Постоянно растущие требования к точностным и эксплуатационным характеристикам гиро-приборов заставили ученых и инженеров многих стран мира не только усовершенствовать классические гироскопы с вращающимся ротором, но и искать принципиально новые идеи, позволившие решить проблему создания чувствительных датчиков для измерения и отображения параметров углового движения объекта.

В настоящее время известно более ста различных явлений и физических принципов, которые позволяют решать гироскопические задачи. В США, ЕС, Японии, России выданы тысячи патентов и авторских свидетельств на соответствующие открытия и изобретения.

Поскольку прецизионные гироскопы используются в системах наведения стратегических ракет большой дальности, во время холодной войны информация об исследованиях, проводимых в этой области, классифицировалась как сверхсекретная.

Сегодня созданы достаточно надежные и точные гироскопические системы, удовлетворяющие большой круг потребителей.

Современные гироскопические приборы работают и обеспечивают высокую точность необходимых измерений в любом месте — под землёй, под водой, в космосе.







Гироскоп. Что такое гироскоп? История гироскопа. Принцип работы гироскопа.

Женский сайт: Я-самая-красивая.рф (www.i-kiss.ru)

www.i-kiss.ru

Гироскоп в телефоне — что это за датчик, зачем он нужен, применение при использовании карт и в играх

Мобильные телефоны с каждым годом становятся сложнее. Чтобы пересчитать количество всех датчиков, встроенных в современные смартфоны, может не хватить пальцев обеих рук. Гироскоп в телефоне – что это за сенсор, как он работает, каково его применение, можно ли отключить этот прибор? Эти вопросы будут рассмотрены для тех, кто хочет хорошо разбираться в своем смартфоне.

Что такое гироскоп

Юла, она же волчок – известная игрушка. Она при быстром вращении сохраняет устойчивость на одной точке опоры. Это незамысловатое устройство является простейшим примером гироскопа – приспособления, реагирующего на изменения углов ориентации тела, на котором оно установлено, в трех плоскостях. Термин впервые использовал французский физик и математик Жан Фуко.

Гироскопы классифицируют по количеству степеней свободы и по принципу действия (механические и оптические). Вибрационные гиродатчики, подвид механических, широко используются в мобильных устройствах. Применение GPS-навигации отодвинуло на второй план изначальную функцию гироскопов – помощь при ориентации на местности, но эта технология все еще незаменима в современных моделях телефонов.

Отличие от акселерометра

На современных мобильных гаджетах часто установлены оба эти прибора. Ключевое отличие гироскопа от акселерометра и других сенсоров заключается в самом принципе работы данных аппаратов. Первый определяет собственный угол наклона относительно земли, а второй способен измерять линейное ускорение. Преимущество акселерометра – знание ускорения позволяет точно вычислить расстояние, на которое было перемещено устройство.

На практике оба прибора могут как заменять, так и дополнять друг друга. Фактически и тот, и тот лишь регистрируют положение относительно земной поверхности. Как и гироскоп, акселерометр может передавать сведения об ускорении смартфону, на который он установлен.Часто используются оба датчика; они хорошо взаимодействуют. В таблице зафиксированы ключевые особенности приборов.

Акселерометр

Гироскоп

Общие черты

Определяют свое положение, взаимодействуют с другим программным обеспечением

Различия

Определение собственного ускорения

Определяет угол наклона

Измеряет расстояние

Измеряет положение устройства

Принцип работы­

Простыми словами, гироскоп – это волчок, быстро вращающийся вокруг вертикальной оси, закрепленный на раме, которая способна поворачиваться вокруг горизонтальной оси, и закреплена на другой раме, которая поворачивается вокруг третьей оси. Как бы мы ни поворачивали волчок, он всегда имеет возможность все равно находиться в вертикальном положении. Датчики снимают сигнал, как волчок ориентирован относительно рам, а процессор получает информацию и считывает с высокой точностью, как рамы в этом случае должны быть расположены относительно силы тяжести.

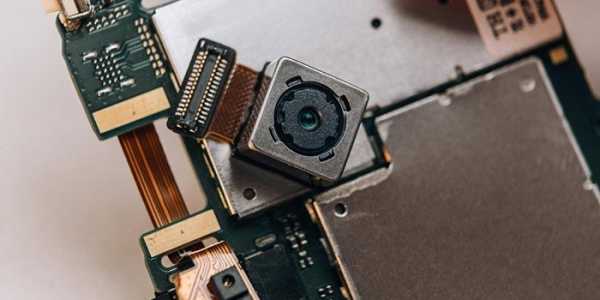

Что такое гироскоп в смартфоне

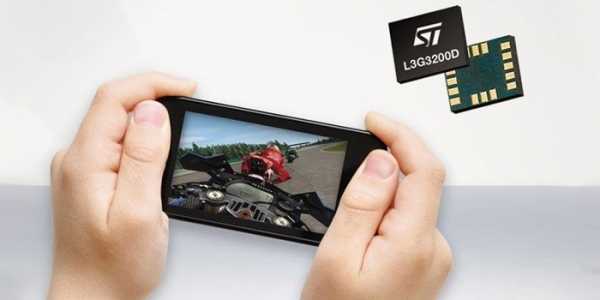

Современные мобильные устройства в большинстве своем оснащены гироскопами. Их еще называют гиродатчиками. Этот элемент смартфона работает на постоянной основе, автономно, не требует калибровки. Этот прибор не нужно включать, но в некоторых телефонах есть функция отключения с целью экономии энергии. Выполнен он в виде микроэлектромеханической схемы, расположенной под корпусом смартфона.

Для чего нужен

Внедрение технологии гиродачиков в мобильные девайсы существенно расширило их функционал и добавило новый способ управления устройствами. Например, простое встряхивание телефона позволит ответить на входящий звонок. Изменение ориентации экрана с помощью наклонов смартфона тоже реализовано благодаря гиродатчикам; этот прибор обеспечивает стабилизацию камеры. В приложении «Калькулятор» простой поворот экрана на 90 градусов открывает дополнительные функции программы.

Гиродатчик очень упростил пользование встроенными в смартфон картами. Если человек повернет свой девайс «лицом» к, скажем, конкретной улице, то это отобразится на карте с высокой точностью. Хороший смартфон с гироскопом обеспечивает пару интересных возможностей для мобильного гейминга. Управление виртуальным автомобилем становится невероятно реалистичным, когда для вождения машины используются повороты смартфона. В технологиях виртуальной реальности с помощью гиродатчиков отслеживаются повороты головы.

Как работает гироскопический датчик

В гиродатчике есть две массы, двигающиеся в противоположных направлениях. Когда появляется угловая скорость, на массу действует сила Кориолиса, направленная перпендикулярно их движению. Происходит смещение масс на величину, пропорциональную прикладываемой скорости. Меняется расстояние между подвижными и неподвижными электродами, что приводит к изменению емкости конденсатора и напряжению на его обкладках, а это уже электрический сигнал. Такие электронные сигналы и распознаются гиродатчиком.

Как узнать, есть ли гироскоп в смартфоне

Простой способ – ознакомиться с характеристиками девайса на официальном сайте производителя. Если гиродатчик имеется – это обязательно будет указано. Некоторые производители умалчивают о том, есть ли гироскоп на телефоне, не желая тратить на него место. Их можно понять – все сейчас стремятся сделать телефон легче и тоньше. В таких случаях помогут сторонние приложения.

На YouTube есть целый раздел видео, которые можно поворачивать на 360 градусов. Если у вас поддерживается возможность управления таким видео через повороты смартфона, значит работает гироскоп. Еще можно установить приложение AnTuTu Benchmark, которое проводит полную диагностику вашего устройства. Там вы найдете строку о наличии или отсутствии гироскопа.

В каких телефонах есть гироскоп

Первым смартфоном, в котором был установлен гиродатчик, является Iphone 4. Покупатели позитивно отнеслись к такому нововведению и с тех пор телефоны с гироскопом начали заполнять рынок. Все последующие версии смартфонов Apple были оборудованы гиродатчиками. Владельцам андроид-устройств в этом плане немного сложнее, благо, о наличии датчика можно спросить у консультанта перед покупкой, или проверить самому. Гироскоп в телефоне – это важный бонус.

Видео

sovets.net

Гироскоп — это… Что такое Гироскоп?

Иллюстрация к основному свойству 3-степенного гироскопа (идеализированное функционирование).

Гироско́п (от др.-греч. γῦρος «круг» и σκοπέω «смотрю») — устройство, способное реагировать на изменение углов ориентации тела, на котором оно установлено, относительно инерциальной системы отсчета. Простейший пример гироскопа — юла (волчок).

Термин впервые введен Жаном (Бернаром Леоном) Фуко в его докладе в 1852 году Французской Академии Наук. Доклад был посвящён способам экспериментального обнаружения вращения Земли в инерциальном пространстве. Этим и обусловлено название «гироскоп».

Прецессия

История

Гироскоп, изобретённый Фуко (построил Дюмолен-Фромент, 1852)

До изобретения гироскопа человечество использовало различные методы определения направления в пространстве. Издревле люди ориентировались визуально по удалённым предметам, в частности, по Солнцу. Уже в древности появились первые приборы: отвес и уровень, основанные на гравитации. В средние века в Китае был изобретён компас, использующий магнетизм Земли. В Европе были созданы астролябия и другие приборы, основанные на положении звёзд.

Гироскоп изобрёл Иоганн Боненбергер и опубликовал описание своего изобретения в 1817 году[1]. Однако французский математик Пуассон ещё в 1813 году упоминает Боненбергера как изобретателя этого устройства[2]. Главной частью гироскопа Боненбергера был вращающийся массивный шар в кардановом подвесе[3]. В 1832 году американец Уолтер Р. Джонсон придумал гироскоп с вращающимся диском[4][5]. Французский учёный Лаплас рекомендовал это устройство в учебных целях[6]. В 1852 году французский учёный Фуко усовершенствовал гироскоп и впервые использовал его как прибор, показывающий изменение направления (в данном случае — Земли), через год после изобретения маятника Фуко, тоже основанного на сохранении вращательного момента[7]. Именно Фуко придумал название «гироскоп». Фуко, как и Боненбергер, использовал карданов подвес. Не позже 1853 года Фессель изобрёл другой вариант подвески гироскопа[8].

Преимуществом гироскопа перед более древними приборами являлось то, что он правильно работал в сложных условиях (плохая видимость, тряска, электромагнитные помехи). Однако вращение гироскопа быстро замедлялось из-за трения.

Во второй половине XIX века было предложено использовать электродвигатель для разгона и поддержания вращения гироскопа. Впервые на практике гироскоп был применён в 1880-х годах инженером Обри для стабилизации курса торпеды. В XX веке гироскопы стали использоваться в самолётах, ракетах и подводных лодках вместо компаса или совместно с ним.

Классификация

Основные типы гироскопов по количеству степеней свободы:

  • двухстепенные,
  • трехстепенные.

Основные два типа гироскопов по принципу действия:

  • механические гироскопы,
  • оптические гироскопы.

Механические гироскопы

Среди механических гироскопов выделяется ро́торный гироско́п — быстро вращающееся твёрдое тело (ротор), ось вращения которого может свободно изменять ориентацию в пространстве. При этом скорость вращения гироскопа значительно превышает скорость поворота оси его вращения. Основное свойство такого гироскопа — способность сохранять в пространстве неизменное направление оси вращения при отсутствии воздействия на него моментов внешних сил и эффективно сопротивляться действию внешних моментов сил. Это свойство в значительной степени определяется величиной угловой скорости собственного вращения гироскопа.

Впервые это свойство использовал Фуко в 1852 г. для экспериментальной демонстрации вращения Земли. Именно благодаря этой демонстрации гироскоп и получил своё название от греческих слов «вращение», «наблюдаю».

Свойства трехстепенного роторного гироскопа

Прецессия механического гироскопа.

При воздействии момента внешней силы вокруг оси, перпендикулярной оси вращения ротора, гироскоп начинает поворачиваться вокруг оси прецессии, которая перпендикулярна моменту внешних сил.

Это свойство обусловлено возникновением так называемой кориолисовой силы. Так, при воздействии момента внешней силы гироскоп поначалу будет вращаться именно в направлении действия внешнего момента (нутационный бросок). Каждая частица гироскопа будет таким образом двигаться с переносной угловой скоростью вращения вследствие действия этого момента. Но ротор гироскопа, помимо этого, и сам вращается, поэтому каждая частица будет иметь относительную скорость. В результате возникает кориолисова сила, которая заставляет гироскоп двигаться в перпендикулярном приложенному моменту направлении, то есть прецессировать. Прецессия вызовет кориолисову силу, момент которой скомпенсирует момент внешней силы (гироскопический момент).

Гироскопический эффект вращающихся тел есть проявление коренного свойства материи — её инерционности.

Упрощённо, поведение гироскопа описывается уравнением:

где векторы и являются, соответственно, моментом силы, действующей на гироскоп, и его моментом импульса, скаляр  — его моментом инерции, векторы и угловой скоростью и угловым ускорением.

Отсюда следует, что момент силы , приложенный перпендикулярно оси вращения гироскопа, то есть перпендикулярный , приводит к движению, перпендикулярному как , так и , то есть к явлению прецессии. Угловая скорость прецессии гироскопа определяется его моментом импульса и моментом приложенной силы[9]:

то есть обратно пропорциональна скорости вращения гироскопа.

Вибрационные гироскопы

Вибрационные гироскопы — устройства, сохраняющие плоскость своих колебаний при повороте основания. Этот тип гироскопов является намного более простым и дешёвым при сопоставимой точности по сравнению с роторным гироскопом. В зарубежной литературе также употребляется термин «Кориолисовы вибрационные гироскопы» — так как принцип их действия основан на эффекте действия силы Кориолиса, как и у роторных гироскопов.
Например, вибрационные гироскопы применяются в системе измерения наклона электрического самоката Сигвей. Система состоит из пяти вибрационных гироскопов, чьи данные обрабатываются двумя микропроцессорами.
Именно такой тип гироскопов используется в мобильных устройствах, в частности, в iPhone 4 и других.

Принцип работы

Два подвешенных грузика вибрируют на плоскости в MEMS гироскопе с частотой .

При повороте гироскопа возникает Кориолисово ускорение равное , где  — скорость и  — угловая частота поворота гироскопа. Горизонтальная скорость колеблющегося грузика получается как : , а положение грузика в плоскости — . Внеплоскостное движение , вызываемое поворотом гироскопа равно:

где:
 — масса колеблющегося грузика.
 — коэффициент жёсткости пружины в направлении, перпендикулярном плоскости.
 — величина поворота в плоскости перпендикулярно движению колеблющегося грузика.
Разновидности

Гироскоп на МАКС-2009

  • Пьезоэлектрические гироскопы.
  • Твердотельные волновые гироскопы[10][11]. Работа одной из разновидностей ТВГ разработанного компанией Innalabs основана на управлении двумя стоячими волнами в физическом теле — резонаторе, который может быть как осесимметричным, так и неосесимметричным. При этом, осесимметричная форма резонатора позволяет достичь выдающихся характеристик гироскопа, а именно: значительно увеличить срок жизни гироскопа и его удароустойчивость. Резонатор КВГ функционирует в режиме второй формы колебаний. Таким образом, стоячие волны — это колебания эллиптической формы с четырьмя пучностями и четырьмя узлами, расположенными по окружности края резонатора. Угол между смежными узлами / пучностями составляет 45 градусов. Эллиптическая форма колебаний возбуждается до определенной амплитуды. Когда гироскоп поворачивается вокруг оси чувствительности, результирующие Кориолисовы силы, воздействующие на элементы вибрирующей массы резонатора, возбуждают второй режим колебаний. Угол между главными осями двух режимов составляет 45 градусов. Замкнутый контур управления приводит второй режим колебания к нулю. Сила, необходимая для этого, пропорциональна скорости вращения датчика. Соответствующая система замкнутого контура управления называется компенсационной. Для генерирования компенсационной силы и считывания вызванных движений используются пьезоэлектрические элементы, закрепленные на резонаторе. Подобная электромеханическая система в высокой степени эффективна и обеспечивает низкий уровень шума выходного сигнала и широкий диапазон измерения, необходимые для многих критичных применений.
  • Камертонные гироскопы.
  • Вибрационные роторные гироскопы(в том числе динамически настраиваемые гироскопы)[12].
  • МЭМС гироскопы[12].

Оптические гироскопы

Схема лазерного гироскопа. Здесь луч лазера циркулирует с помощью зеркал и постоянно усиливается лазером. Замкнутый контур имеет ответвление в датчик на базе интерферометра.

Делятся на волоконно-оптические и лазерные гироскопы. Принцип действия основан на эффекте Саньяка, открытом в 1913 году[12][13]. Теоретически он объясняется с помощью СТО. Согласно СТО скорость света постоянна в любой инерциальной системе отсчёта[14]. В то время как в неинерциальной системе она может отличаться от c[15]. При посылке луча света в направлении вращения прибора и против направления вращения разница во времени прихода лучей (определяемая интерферометром) позволяет найти разницу оптических путей лучей в инерциальной системе отсчёта, и, следовательно, величину углового поворота прибора за время прохождения луча. Величина эффекта прямо пропорциональна угловой скорости вращения интерферометра и площади, охватываемой путём распространения световых волн в интерферометре[12]:

где -разность времён прихода лучей, выпущенных в разных направлениях,  — площадь контура, — угловая скорость вращения гироскопа. Так как величина очень мала, то её прямое измерение с помощью пассивных интерферометров возможно только в волоконно-оптических гироскопах с длинной волокна 500—1000 м. Во вращающемся кольцевом интерферометре лазерного гироскопа можно измерить фазовый сдвиг встречных волн, равный[12]:

где  — длина волны.

Применение гироскопов в технике

Схема простейшего механического гироскопа в карданном подвесе

Свойства гироскопа используются в приборах — гироскопах, основной частью которых является быстро вращающийся ротор, который имеет несколько степеней свободы (осей возможного вращения).

Чаще всего используются гироскопы, помещённые в карданов подвес. Такие гироскопы имеют 3 степени свободы, то есть он может совершать 3 независимых поворота вокруг осей АА’, BB’ и CC’, пересекающихся в центре подвеса О, который остаётся по отношению к основанию A неподвижным.

Гироскопы, у которых центр масс совпадает с центром подвеса O, называются астатическими, в противном случае — статическими гироскопами.

Для обеспечения вращения ротора гироскопа с высокой скоростью применяются специальные гиромоторы.

Для управления гироскопом и снятия с него информации используются датчики угла и датчики момента.

Гироскопы используются в виде компонентов как в системах навигации (авиагоризонт, гирокомпас, ИНС и т. п.), так и в системах ориентации и стабилизации космических аппаратов. При использовании в гировертикали показания гироскопа должны корректироваться акселерометром(маятником), так как из за суточного вращения земли и ухода гироскопа, происходит отклонение от истиной вертикали. Кроме того, в механических гироскопах может использоваться смещение его центра масс, которое эквивалентно непосредственному воздействию маятника на гироскоп[16].

Системы стабилизации

Системы стабилизации бывают трех основных типов.

  • Система силовой стабилизации (на двухстепенных гироскопах).

Для стабилизации вокруг каждой оси нужен один гироскоп. Стабилизация осуществляется гироскопом и двигателем разгрузки, в начале действует гироскопический момент, а потом подключается двигатель разгрузки.

  • Система индикаторно-силовой стабилизации (на двухстепенных гироскопах).

Для стабилизации вокруг каждой оси нужен один гироскоп. Стабилизация осуществляется только двигателями разгрузки, но в начале появляется небольшой гироскопический момент, которым можно пренебречь.

  • Система индикаторной стабилизации (на трехстепенных гироскопах)

Для стабилизации вокруг двух осей нужен один гироскоп. Стабилизация осуществляется только двигателями разгрузки.

Новые типы гироскопов

Постоянно растущие требования к точностным и эксплуатационным характеристикам гиро-приборов заставили ученых и инженеров многих стран мира не только усовершенствовать классические гироскопы с вращающимся ротором, но и искать принципиально новые идеи, позволившие решить проблему создания чувствительных датчиков для измерения и отображения параметров углового движения объекта.

В настоящее время известно более ста различных явлений и физических принципов, которые позволяют решать гироскопические задачи. В России и США выданы тысячи патентов и авторских свидетельств на соответствующие открытия и изобретения.

Поскольку прецизионные гироскопы используются в системах наведения стратегических ракет большой дальности, во время холодной войны информация об исследованиях, проводимых в этой области, классифицировалась как секретная.

Перспективным является направление развития квантовых гироскопов.

Перспективы развития гироскопического приборостроения

Сегодня созданы достаточно точные гироскопические системы, удовлетворяющие большой круг потребителей. Сокращение средств, выделяемых для военно-промышленного комплекса в бюджетах ведущих мировых стран, резко повысило интерес к гражданским применениям гироскопической техники. Например, сегодня широко распространено использование микромеханических гироскопов в системах стабилизации автомобилей или видеокамер.

По мнению сторонников таких методов навигации, как GPS и ГЛОНАСС, выдающийся прогресс в области высокоточной спутниковой навигации сделал ненужными автономные средства навигации (в пределах зоны покрытия спутниковой навигационной системы (СНС), то есть в пределах планеты). В настоящее время СНС системы по параметрам массы, габаритов и стоимости превосходят гироскопические.

В настоящее время разрабатывается система навигационных спутников третьего поколения. Она позволит определять координаты объектов на поверхности Земли с точностью до единиц сантиметров в дифференциальном режиме, при нахождении в зоне покрытия корректирующего сигнала DGPS. При этом якобы отпадает необходимость в использовании курсовых гироскопов. Например, установка на крыльях самолета двух приёмников спутниковых сигналов, позволяет получить информацию о повороте самолёта вокруг вертикальной оси.

Однако системы СНС оказываются неспособны точно определять положение в городских условиях, при плохой видимости спутников. Подобные проблемы обнаруживаются и в лесистой местности. Кроме того прохождение сигналов СНС зависит от процессов в атмосфере, препятствий и переотражений сигналов. Автономные же гироскопические приборы работают в любом месте — под землёй, под водой, в космосе.

В самолётах СНС оказывается точнее ИНС на длинных участках. Но использование двух СНС-приёмников для измерения углов наклона самолета даёт погрешности до нескольких градусов. Подсчёт курса путём определения скорости самолёта с помощью СНС также не является достаточно точным. Поэтому, в современных навигационных системах оптимальным решением является комбинация спутниковых и гироскопических систем, называемая интегрированной (комплексированной) ИНС/СНС системой.

За последние десятилетия, эволюционное развитие гироскопической техники подступило к порогу качественных изменений. Именно поэтому внимание специалистов в области гироскопии сейчас сосредоточилось на поиске нестандартных применений таких приборов. Открылись совершенно новые интересные задачи: геологоразведка, предсказание землетрясений, сверхточное измерение положений железнодорожных путей и нефтепроводов, медицинская техника и многие другие.

Использование гироскопа в смартфонах и игровых приставках

iPhone 4 с гироскопом внутри

Проверить информацию.

Необходимо проверить точность фактов и достоверность сведений, изложенных в этой статье.
На странице обсуждения должны быть пояснения.

Значительное удешевление производства МЭМС-гироскопов привело к тому, что они начинают использоваться в смартфонах и игровых приставках.

Появление МЭМС-гироскопа[17] в новом смартфоне Apple iPhone 4 открывает новые возможности в 3D-играх и в формировании дополненной реальности[18]. Уже сегодня, разные производители смартфонов и игровых приставок собираются использовать МЭМС-гироскопы в своих продуктах. Вскоре появятся приложения на смартфонах и игровых приставках, которые сделают компьютерный экран окном в другой — виртуальный мир. Например в 3D-игре, пользователь перемещая смартфон или мобильную игровую консоль, увидит другие стороны игровой — виртуальной реальности. Наклоняя смартфон вверх — пользователь увидит виртуальное небо, а наклоняя вниз — виртуальную землю. Вращая по сторонам света — может осмотреться вокруг — внутри виртуального мира. Гироскоп даёт программе данные о том, как ориентирован смартфон относительно реального мира, а программа связывает эти данные с виртуальным миром. Таким же образом, но уже не в игре, можно использовать гироскоп для формирования дополненной реальности.

Также гироскоп стал применяться в управляющих игровых контроллерах, таких как: Sixaxis для Sony PlayStation 3 и Wii MotionPlus для Nintendo Wii. В обоих перечисленных контроллерах использованы два дополняющих друг друга, пространственных сенсора: акселерометр и гироскоп. Впервые игровой контроллер, умеющий определять своё положение в пространстве, был выпущен компанией Nintendo — Wii Remote для игровой приставки Wii, но в нём используется только трёхмерный акселерометр. Трёхмерный акселерометр не способен давать точное измерение параметров вращения при высокодинамичных движениях. И именно поэтому в новейших игровых контроллерах: Sixaxis и Wii MotionPlus, кроме акселерометра, был использован дополнительный пространственный сенсор — гироскоп.

Игрушки на основе гироскопа

Самыми простыми примерами игрушек, сделанных на основе гироскопа, являются йо-йо, волчок (юла) и модели вертолетов.
Волчки отличаются от гироскопов тем, что не имеют ни одной неподвижной точки.
Кроме того, существует спортивный гироскопический тренажёр.

См. также

Примечания

  1. Johann G. F. Bohnenberger (1817) «Beschreibung einer Maschine zur Erläuterung der Gesetze der Umdrehung der Erde um ihre Axe, und der Veränderung der Lage der letzteren» («Описание машины для объяснения законов вращения Земли вокруг своей оси и изменения направления последней») Tübinger Blätter für Naturwissenschaften und Arzneikunde, vol. 3, pages 72-83. В интернете: http://www.ion.org/museum/files/File_1.pdf
  2. Simeon-Denis Poisson (1813) «Mémoire sur un cas particulier du mouvement de rotation des corps pesans» («Статья об особом случае вращательного движения массивных тел»), Journal de l’École Polytechnique, vol. 9, pages 247—262. В интернете: http://www.ion.org/museum/files/File_2.pdf
  3. Фото гироскопа Боненбергера: http://www.ion.org/museum/item_view.cfm?cid=5&scid=12&iid=24
  4. Walter R. Johnson (January 1832) «Description of an apparatus called the rotascope for exhibiting several phenomena and illustrating certain laws of rotary motion, » The American Journal of Science and Art, 1st series, vol. 21, no. 2, pages 265—280. В интернете: http://books.google.com/books?id=BjwPAAAAYAAJ&pg=PA265&lpg=PR5&dq=Johnson+rotascope&ie=ISO-8859-1&output=html
  5. Illustrations of Walter R. Johnson’s gyroscope («rotascope») appear in: Board of Regents, Tenth Annual Report of the Board of Regents of the Smithsonian Institution…. (Washington, D.C.: Cornelius Wendell, 1856), pages 177—178. В интернете: http://books.google.com/books?id=fEyT4sTd7ZkC&pg=PA178&dq=Johnson+rotascope&ie=ISO-8859-1&output=html
  6. Wagner JF, «The Machine of Bohnenberger, » The Institute of Navigation. В интернете: http://www.ion.org/museum/item_view.cfm?cid=5&scid=12&iid=24
  7. L. Foucault (1852) «Sur les phénomènes d’orientation des corps tournants entraînés par un axe fixe à la surface de la terre, » Comptes rendus hebdomadaires des séances de l’Académie des Sciences (Paris), vol. 35, pages 424—427. В интернете: http://www.bookmine.org/memoirs/pendule.html . Scroll down to «Sur les phénomènes d’orientation …»
  8. (1) Julius Plücker (September 1853) «Über die Fessel’sche rotationsmachine, » Annalen der Physik, vol. 166, no. 9, pages 174—177; (2) Julius Plücker (October 1853) «Noch ein wort über die Fessel’sche rotationsmachine, » Annalen der Physik, vol. 166, no. 10, pages 348—351; (3) Charles Wheatstone (1864) «On Fessel’s gyroscope, » Proceedings of the Royal Society of London, vol. 7, pages 43-48. В интернете: http://books.google.com/books?id=CtGEAAAAIAAJ&pg=RA1-PA307&lpg=RA1-PA307&dq=Fessel+gyroscope&source=bl&ots=ZP0mYYrp_d&sig=DGmUeU4MC8hAMuBtDSQn4GpAyWc&hl=en&ei=N4s9SqOaM5vKtgf62vUH&sa=X&oi=book_result&ct=result&resnum=9 .
  9. Савельев, 2004, с. 190-197
  10. Lynch D.D. HRG Development at Delco, Litton, and Northrop Grumman //Proceedings of Anniversary Workshop on Solid-State Gyroscopy (19-21 May, 2008. Yalta, Ukraine). — Kyiv-Kharkiv. ATS of Ukraine. 2009. — ISBN 978-966-02-5248-6. — ISBN 978-976-02-5248-6 (ошибоч.).
  11. Sarapuloff S.A. 15 Years of Solid-State Gyrodynamics Development in the USSR and Ukraine: Results and Perspectives of Applied Theory //Proc. of the National Technical Meeting of US Institute of Navigation (ION) (Santa Monica, Calif., USA. January 14-16,1997). — P.151-164.
  12. 1 2 3 4 5 Распопов, 2009, с. 62-64
  13. Georges Sagnac. L’ether lumineux demontre par l’effet du vent relatif d’ether dans un interferometre en rotation uniforme, Comptes Rendus 157 (1913), S. 708—710
  14. Ландау, Л. Д., Лифшиц, Е. М. Теория поля. — Издание 8-е, стереотипное. — М.: Физматлит, 2006. — 534 с. — («Теоретическая физика», том II). — ISBN 5-9221-0056-4
  15. Савельев, 2004, с. 255-256
  16. Пельпор, 1988, с. 170-171
  17. Статья на сайте deepapple.com: «Тайна чипа AGD1 раскрыта, или Гироскоп iPhone 4 под рентгеном»
  18. Форум IT-профессионалов. Статья: «Гироскоп в смартфоне откроет окно в новое измерение»

Литература

  • Бороздин В. Н. Гироскопические приборы и устройства систем управления: Учеб. пособие для ВТУЗов., М., Машиностроение, 1990.
  • Меркурьев И. В., Подалков В. В. Динамика микромеханического и волнового твердотельного гироскопов. — М.: ФИЗМАТЛИТ, 2009. — 228 с. — ISBN 978-5-9221-1125-6
  • Гироскопические системы / Под ред. Д. С. Пельпора. В 3 ч. М.: Высш. шк., 1986—1988. Ч. 1: Теория гироскопов и гироскопических стабилизаторов.1986; Ч. 2: Гироскопические приборы и системы. 1988; Ч. 3: Элементы гироскопических приборов. 1988
  • Павловский М. А. Теория гироскопов: Учебник для ВУЗов., Киев, Вища Школа, 1986.
  • Сивухин Д. В. Общий курс физики. — Издание 5-е, стереотипное. — М.: Физматлит, 2006. — Т. I. Механика. — 560 с. — ISBN 5-9221-0715-1
  • В.В. Матвеев, В.Я. Распопов Основы построение бесплатформенных инерциальных навигационных систем. / Под ред. В.Я. Распопова. — 2-е изд. — СПб.: ЦНИИ «Электроприбор», 2009. — 280 с. — ISBN 978-5-900780-73-3
  • Савельев И. В. Курс общей физики:Механика. — М.: Астрель, 2004. — Т. 1. — 336 с. — 5000 экз. — ISBN 5-17-002963-2
  • Пельпор Д.С. Гироскопические системы:Гироскопические приборы и системы. — 2-е изд. — М.: Высшая школа, 1988. — Т. 2. — 424 с. — 6000 экз. — ISBN 5-06-001186-0

Кафедры

Российская Федерация

Украина

См. также

Ссылки

dic.academic.ru

Теоретическая часть Теоретические основы гироскопии

Министерство
образования Республики Беларусь

Учреждение
образования

Белорусский
государственный университет информатики
и радиоэлектроники

Кафедра
микро- и наноэлектроники

Отчет
по лабораторной работе №3

«Гироскоп»

По
дисциплине «Микроэлектронные датчики
и сенсорные устройства»

Проверил:
Выполнил:

доц.
Родионов Ю. А. ст.гр.043301

Песков
М.А

Минск 2012

Цель
работы:

1)
Изучение теоретических вопросов:

  • Теоретические
    основы гироскопии;

  • Классификация
    гироскопов;

  • Микромеханический
    вибрационный гироскоп;

  • Малогабаритный
    пьезоэлектрический вибрационный
    гироскоп;

  • Применение
    гироскопов;

2)
Расчёт динамических характеристик
гироскопа с учётом температуры.

Гироскоп
(от др. греч. «вращение» и «смотреть») —
это массивное тело, быстро вращающееся
вокруг одной из своих главных осей
инерции, способное измерять изменение
углов ориентации связанного с ним тела
относительно инерциальной системы
координат.

Принцип
действия гироскопов основан на
фундаментальном законе
сохранения угловых моментов

(законе
сохранения момента импульса
):
«Если результирующий момент всех внешних
сил относительно неподвижной оси
вращения тела равен нулю, то момент
импульса относительно этой оси не
изменяется со временем».

Прецессия
– это изменение вектора момента
количества движения гироскопа в
результате воздействия на него внешних
сил.

Главное
свойство прецессии — безынерционность:
как только сила, вызывающая прецессию,
пропадёт, прецессия прекратится.

Если
принять, что направление вектора момента
количества движения совпадает с
направлением оси вращения гироскопа,
то прецессию можно наблюдать, если
следить за осью гироскопа.

При
свободном движении тела ось вращения
не сохраняет своё положение в пространстве.
А оси свободного вращения, положение
которых сохраняется во время вращения
тела (например, ось симметрии), называются
свободными
осями
.
Для каждого тела можно отыскать три
взаимно-перпендикулярные оси, проходящие
через его центр инерции и являющиеся
свободными осями – это
главные оси инерции тела
.

Устойчивое
вращение тела происходит только вокруг
главных осей с экстремальными значениями
инерции.

Соотношение
главных осей инерции тела для различных
тел вращения:

Одна
из главных осей симметрии совпадает с
осью инерции тела. Две другие главные
оси тела лежат в плоскости, перпендикулярной
оси симметрии и при любом занимаемом
положении остаются взаимно перпендикулярными
друг другу.

Если
ось Z
совпадает с осью симметрии тела, то при
вращении тела вокруг главных осей
инерции моменты инерции соотносятся
между собой как:

Ix
= Iy
≠ Iz

Шар
имеет центральную симметрию, следовательно,
любые три оси будут являться главными
осями инерции, если они проходят через
центр и взаимно перпендикулярны друг
другу. Моменты инерции соотносятся
между собой как:

Ix
= Iy
=
Iz

Оси
инерции проходят через центры его
граней. Моменты инерции соотносятся
между собой как:

Ix
≠ Iy
≠ Iz

Это
соотношение также справедливо для тела
произвольной неправильной формы.

Исходя
из вышесказанного, можно дать следующее
определение гироскопа:

гироскоп
(волчёк)

– это массивное симметричное тело,
вращающееся с большой скоростью вокруг
оси симметрии (оси гироскопа).

Если
ось гироскопа не поворачивается в
пространстве, момент импульса направлен
вдоль оси гироскопа и равен:

,

где
I
– момент инерции относительно оси
гироскопа.

Из
основного уравнения динамики вращательного
движения следует, что:

,

где
— результирующий вектор момента всех
внешних сил, действующих на тело.

Для
замкнутой (изолированной) системы
равен нулю, следовательно, позакону
сохранения момента количества движения
:

,

Закон
сохранения момента количества движения
(момента импульса) может быть обобщен
на любуюнезамкнутую систему тел:
если результирующий (главный) момент
всех внешних сил, приложенных к системе,
относительно какой-либо неподвижной
оси тождественно равен нулю, то момент
импульса системы относительно той же
оси не изменяется с течением времени.

,

Таким
образом, основное свойство гироскопазаключается в сохранении неизменной
оси вращения при равенстве нулю момента
внешних сил. Данное свойство может быть
продемонстрировано с помощьюкарданова
подвеса
.

studfiles.net

Как это устроено: Гироскопы | Журнал «Физика» № 15 за 2009 год

Материал к уроку

См. также №
1,
3,
5,
7,
9,
11,
13/09

Гироскопы – это скрытый мозг, поддерживающий на курсе самолёты в воздухе, спутники на орбите и суда в океане. Первые гироскопы для практического применения начали выпускаться в 1910 г. фирмой Sperry Gyroscope Co. Это были судовые стабилизаторы и так называемый «искусственный горизонт», который показывал пилотам высоту полёта. После смерти изобретателя и основателя фирмы Элмера Сперри в 1930 г. многочисленные дочерние фирмы продолжили дело и воплотили 400 его патентов в автоматизированные системы навигации и наведения военного назначения, предназначенные для использования в самолётах, ракетах, бомбах, спутниках и космических аппаратах. Сегодня гироскопы, как неотъемлемая часть навигационной системы, устанавливаются на роботах, в антиблокировочных системах (предотвращающих пробуксовывание колёс автомобиля), на автомобильных приборных досках, в космических летательных аппаратах и космических телескопах, марсоходах и системах индивидуального передвижения космонавтов в открытом космосе. Работа гироскопа базируется на двух принципах: любая вращающаяся масса стремится сохранить положение своей оси вращения в пространстве. Вращающийся гироскоп поддерживает постоянной ориентацию спутника относительно Земли, что обеспечивает надёжную связь с ним. Вращающаяся масса сопротивляется действию силы, стремящейся изменить её положение. В середине 1900-х гг. на судах ставили гигантские гироскопы, массой несколько тонн, которые вращались с помощью двигателей. Эти устройства выравнивали положение судна на волнах, поддерживая его всё время «мачтами вверх». Свободно вращающийся гироскоп под воздействием внешней силы отклоняется не в направлении этой силы, а перпендикулярно ей – прецессирует. Прецессия возникает, например, если крыло самолёта, в котором установлен гироскоп, начинает крениться. Тогда пилот на приборной доске видит угол поперечного крена (wing angle), что очень важно, если нет никаких ориентиров. Кроме того, он видит продольный крен (pitch of the plane), от носа до хвоста. Если гироскоп связан с акселерометрами (приборами, измеряющими скорость самолёта), то может функционировать как автопилот, т.е. автоматически поддерживать самолёт на курсе. Механических гироскопов сейчас всё меньше и меньше. В 1980-х гг. появились кольцевые лазерные и световодные гироскопы, которые точнее отслеживают изменения параметров полёта по изменению интерференционной картины. Кроме того, они легче и компактнее. Стоит лазерный гироскоп 3–4 тыс. долл. Путём микромеханической обработки кварца или кремния делают также крошечные гироскопы, чувствующие параметры вибраций. Они не такие точные, но зато могут производиться в больших количествах, как интегральные схемы, и довольно дёшевы – примерно по 20 долл. за штуку. Применяются такие гироскопы в бытовых устройствах и, в частности, в автомобилях.

• В микромеханическом гироскопе кремниевое кольцо свободно подвешено на изогнутых кремниевых пружинках, которые одним концом крепятся к неподвижной центральной шайбе. Когда на управляющие электроды подаётся напряжение, то под действием электростатических сил кольцо начинает вибрировать, возникает стоячая волна, которую отслеживают считывающие электроды. Если кольцо под действием внешних сил поворачивается, стоячая волна искажается, и сигнал о направлении поворота поступает на считывающие электроды. По величине искажений можно судить о скорости поворота.

• В кольцевом лазерном гироскопе при подаче напряжения на два анода и катод газ возбуждается и генерируются две световые волны одной и той же частоты, распространяющиеся в противоположных направлениях. На детекторе возникает интерференционная картина. Если кольцо поворачивается под действием внешней силы, то одна волна распространяется немного быстрее другой, и по изменению интерференционной картины можно судить о скорости и направлении поворота. Чтобы частоты пучков слегка различались исходно, миниатюрный моторчик трясёт лазер.

• В гироскопе с динамической подстройкой железный ротор приводится во вращение двигателем постоянного тока и вращается в подшипниках с постоянной скоростью. Если гироскоп поворачивается под действием внешней силы, ротор начинает прецессировать, что вызывает изменение магнитного поля и появление сигнала, который несёт информацию о направлении и скорости поворота. Этот сигнал также воздействует на магниты подстройки, которые компенсируют прецессию, не допуская тем самым, чтобы ротор упёрся в кожух.

Знаете ли вы, что?..


• Стабильность показаний (уход) гироскопа зависит от трения в подшипниках и температуры. Наилучший пока результат – 0,01 град/ч, что позволяет навести снаряд на цель с точностью 1 морская миля (1,6 км) после часа полёта. Во время афганской войны бомбы наводились гироскопами с уходом 1 град/ч. Гироскопы в антиблокировочных автомобильных устройствах имеют уход 3600 град/ч, но вполне удовлетворяют потребителя, поскольку они задействованы очень короткое время, всего несколько секунд.


• В 1914 г. на аэрошоу в Париже Лоуренс Сперри, сын изобретателя гироскопа, продемонстрировал действие этого устройства: он провёл свой биплан на бреющем полёте, убрав руки с ручек управления, а его механик в это время прогуливался по крылу. Позднее отец и сын изобрели устройство, названное ими автоматическим пилотом, которое позволило Вилли Посту осуществить в 1933 г. первый кругосветный полёт. Автопилоты на судах часто называют «Железный Майк» (Metal Mike), признавая его невидимым членом экипажа.


• Законы США запрещают экспорт высокоточных гироскопов. В 1999 г. был арестован китайский бизнесмен, который пытался приобрести световодный гироскоп, предназначенный для наведения «умных» бомб. В 1995 г. ныряльщики подняли такой гироскоп со дна Тигра вблизи Багдада и передали его СССР, где в то время разрабатывались системы наведения баллистических ракет.

Продолжение

следует

Scientific American, 2002, June, p. 96–97.

Сокр. пер. с англ. Н.Д.Козловой

fiz.1september.ru

ГИРОСКОП — это… Что такое ГИРОСКОП?

  • гироскоп — гироскоп …   Орфографический словарь-справочник

  • ГИРОСКОП — ГИРОСКОП, симметричный вращающийся диск, который может подстроиться под любое направление; прикреплен к кардановому шарниру (паре колец, свободно движущихся один в другом). Когда гироскоп вращается, изменение направления карданового шарнира не… …   Научно-технический энциклопедический словарь

  • ГИРОСКОП — (греч., от gyros круг, и skopein смотреть). Прибор, придуманный Фуко для доказательства вращения земли, основанный на отклонении плоскости качания маятника. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ГИРОСКОП… …   Словарь иностранных слов русского языка

  • ГИРОСКОП — (от гиро… и скоп) твердое тело, быстро вращающееся вокруг имеющейся у него оси вращения. При этом ось вращения гироскопа должна иметь возможность свободно поворачиваться в пространстве, для чего гироскоп обычно закрепляют в т. н. кардановом… …   Большой Энциклопедический словарь

  • ГИРОСКОП — (от греч. gyros круг, gyreuo кружусь, вращаюсь и skopeo смотрю, наблюдаю), быстро вращающееся симметричное тв. тело, ось вращения к рого (ось симметрии) может изменять своё направление в пр ве. Г. обладает рядом интересных св в, наблюдаемых у… …   Физическая энциклопедия

  • ГИРОСКОП — (Gyroscope) быстро вращающийся вокруг оси симметрии диск или маховик с большой массой, сосредоточенной преимущественно на периферии, обладающий основным свойством сохранять постоянное положение оси вращения в пространстве. Всякая попытка вывести… …   Морской словарь

  • гироскоп — Устройство, содержащее материальный объект, который совершает быстрые периодические движения, и чувствительное вследствие этого к вращению в инерциальном пространстве. Примечания 1. Термин «гироскоп» чаще всего используется для… …   Справочник технического переводчика

  • гироскоп — сущ., кол во синонимов: 4 • виброгироскоп (1) • волчок (4) • жироскоп (1) • …   Словарь синонимов

  • гироскоп — а, м. gyroscope m. Г. или жироскоп волчок, прибор со свободной осью, вращающийся с большой скоростью; обладает устойчивостью при разных положениях; применяется для замены магнитного компаса на самолетах и судах. СИС 1954. Жироскопический компас… …   Исторический словарь галлицизмов русского языка

  • ГИРОСКОП — (от греческого gyros круг, gyreuo кружусь, вращаюсь и …скоп), твердое тело, быстро вращающееся вокруг одной из своих осей симметрии (так называемой оси гироскопа), которая не закреплена и может изменять свое направление в пространстве лишь под… …   Современная энциклопедия

  • ГИРОСКОП — и жироскоп, гироскопа, муж. (от греч. gyros круглый и skopeo смотрю) (спец.). Прибор в виде вращающегося на вертикально стоящей оси тела, служащий для поддерживания в состоянии равновесия каких нибудь предметов. Волчок устроен по принципу… …   Толковый словарь Ушакова

  • dic.academic.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
