Принцип работы ядерного реактора — схема и устройство

Мы настолько привыкли к электричеству, что не задумываемся, откуда оно берётся. В основном, оно вырабатывается на электростанциях, которые используют для этого различные источники. Электростанции бывают тепловые, ветряные, геотермальные, солнечные, гидроэлектростанции, атомные. Именно последние вызывают больше всего споров. Спорят об их нужности, надёжности.

По производительности атомная энергетика сегодня – одна из самых эффективных и её доля в мировом производстве электрической энергии довольно значительна, более четверти.

Как устроена атомная электростанция, за счёт чего она вырабатывает энергию? Основной элемент атомной электростанции – ядерный реактор. В нём протекает цепная ядерная реакция, в результате которой выделяется тепло. Реакция эта управляемая, именно поэтому мы можем использовать энергию постепенно, а не получаем ядерный взрыв.



Основные элементы ядерного реактора

  • Ядерное топливо: обогащённый уран, изотопы урана и плутония. Чаще всего используется уран 235;
  • Теплоноситель для вывода энергии, которая образуется при работе реактора: вода, жидкий натрий и др.;
  • Регулирующие стержни;
  • Замедлитель нейтронов;
  • Оболочка для защиты от излучения.

Видео работы ядерного реактора

Как работает ядерный реактор?

В активной зоне реактора располагаются тепловыделяющие элементы (ТВЭЛ) – ядерное топливо. Они собраны в кассеты, включающие в себя по несколько десятков ТВЭЛов. По каналам через каждую кассету протекает теплоноситель. ТВЭЛы регулируют мощность реактора. Ядерная реакция возможна только при определённой (критической) массе топливного стержня. Масса каждого стержня в отдельности ниже критической. Реакция начинается, когда все стержни находятся в активной зоне. Погружая и извлекая топливные стержни, реакцией можно управлять.

Итак, при превышении критической массы топливные радиоактивные элементы, выбрасывают нейтроны, которые сталкиваются с атомами. В результате образуется нестабильный изотоп, который сразу же распадается, выделяя энергию в виде гамма излучения и тепла. Частицы, сталкиваясь, сообщают кинетическую энергию друг другу, и количество распадов в геометрической прогрессии увеличивается. Это и есть цепная реакция — принцип работы ядерного реактора. Без управления она происходит молниеносно, что приводит к взрыву. Но в ядерном реакторе процесс находится под контролем.

Таким образом в активной зоне выделяется тепловая энергия, которая передаётся воде, омывающей эту зону (первый контур). Здесь температура воды 250-300 градусов. Далее вода отдаёт тепло второму контуру, после этого – на лопатки турбин, вырабатывающих энергию. Преобразование ядерной энергии в электрическую можно представить схематично:

  1. Внутренняя энергия уранового ядра,
  2. Кинетическая энергия осколков распавшихся ядер и освободившихся нейтронов,
  3. Внутренняя энергия воды и пара,
  4. Кинетическая энергия воды и пара,
  5. Кинетическая энергия роторов турбины и генератора,
  6. Электрическая энергия.

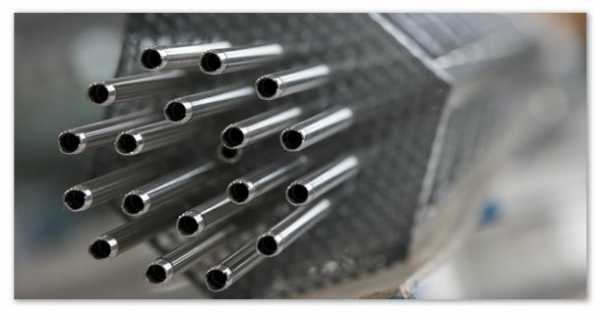

Активная зона реактора состоит из сотен кассет, объединенных металлической оболочкой. Эта оболочка играет также роль отражателя нейтронов. Среди кассет вставлены управляющие стержни для регулировки скорости реакции и стержни аварийной защиты реактора. Далее, вокруг отражателя устанавливается теплоизоляция. Поверх теплоизоляции находится защитная оболочка из бетона, которая задерживает радиоактивные вещества и не пропускает их в окружающее пространство.

Где используются ядерные реакторы?

  • Энергетические ядерные реакторы используются на атомных электростанциях, в судовых электрических установках, на атомных станциях теплоснабжения.
  • Реакторы конвекторы и размножители применяются для производства вторичного ядерного топлива.
  • Исследовательские реакторы нужны для радиохимических и биологических исследований, производства изотопов.

Несмотря на все споры и разногласия по поводу ядерной энергетики атомные электростанции продолжают строиться и эксплуатироваться. Одна из причин – экономичность. Простой пример: 40 цистерн мазута или 60 вагонов угля производят столько же энергии, сколько 30 килограммов урана.

greenvolt.ru

Принцип работы и устройство ядерного реактора

Время прочтения:

Чтобы понять принцип работы и устройство ядерного реактора, нужно совершить небольшой экскурс в прошлое. Атомный реактор – это многовековая воплощенная, пусть и не до конца, мечта человечества о неисчерпаемом источнике энергии. Его древний «прародитель» — костер из сухих веток, однажды озаривший и согревший своды пещеры, где находили спасение от холода наши далекие предки. Позже люди освоили углеводороды – уголь, сланцы, нефть и природный газ.

Наступила бурная, но недолгая эпоха пара, которую сменила еще более фантастическая эпоха электричества. Города наполнялись светом, а цеха – гулом невиданных доселе машин, приводимых в движение электродвигателями. Тогда казалось, что прогресс достиг своего апогея.

Все изменилось в конце XIX века, когда французский химик Антуан Анри Беккерель совершенно случайно обнаружил, что соли урана обладают радиоактивностью. Спустя 2 года, его соотечественники Пьер Кюри и его супруга Мария Склодовская-Кюри получили из них радий и полоний, причем уровень их радиоактивности в миллионы раз превосходил показатели тория и урана.

Эстафету подхватил Эрнест Резерфорд, детально изучивший природу радиоактивных лучей. Так начинался век атома, явивший на свет свое любимое дитя – атомный реактор.

Первый ядерный реактор

Первый реактор
«Первенец» родом из США. В декабре 1942 года дал первый ток реактор, которому досталось имя его создателя — одного из величайших физиков столетия Э. Ферми. Три года спустя в Канаде обрела жизнь ядерная установка ZEEP. «Бронза» досталась первому советскому реактору Ф-1, запущенному в конце 1946 года. Руководителем отечественного ядерного проекта стал И. В. Курчатов. Сегодня в мире успешно трудятся более 400 ядерных энергоблоков.

Типы ядерных реакторов

Их основное назначение – поддерживать контролируемую ядерную реакцию, производящую электроэнергию. На некоторых реакторах производятся изотопы. Если кратко, то они представляют собой устройства, в недрах которых одни вещества превращаются в другие с выделением большого количества тепловой энергии. Это своеобразная «печь», где вместо традиционных видов топлива «сгорают» изотопы урана – U-235, U-238 и плутоний (Pu).

Реактор

В отличии, к примеру, от автомобиля, рассчитанного на несколько видов бензина, каждому виду радиоактивного топлива соответствует свой тип реактора. Их два – на медленных (с U-235) и быстрых (c U-238 и Pu) нейтронах. На большинстве АЭС установлены реакторы на медленных нейтронах. Помимо АЭС, установки «трудятся» в исследовательских центрах, на атомных субмаринах и опреснителях морской воды.

Как устроен реактор

У всех реакторов примерна одна схема. Его «сердце» — активная зона. Ее можно условно сравнить с топкой обычной печки. Только вместо дров там находится ядерное топливо в виде тепловыделяющих элементов с замедлителем – ТВЭЛов. Активная зона находится внутри своеобразной капсулы — отражателе нейтронов. ТВЭЛы «омываются» теплоносителем – водой. Поскольку в «сердце» очень высокий уровень радиоактивности, его окружает надежная радиационная защита.

Операторы контролируют работу установки с помощью двух важнейших систем – регулирования цепной реакции и дистанционной системы управления. Если возникает нештатная ситуация, мгновенно срабатывает аварийная защита.

Как работает реактор

Работа ядерного реактора

Атомное «пламя» невидимо, так как процессы происходят на уровне деления ядер. В ходе цепной реакции тяжелые ядра распадаются на более мелкие фрагменты, которые, будучи в возбужденном состоянии, становятся источниками нейтронов и прочих субатомных частиц. Но на этом процесс не заканчивается. Нейтроны продолжают «дробиться», в результате чего высвобождается большая энергия, то есть, происходит то, ради чего и строятся АЭС.

Основная задача персонала – поддержание цепной реакции с помощью управляющих стержней на постоянном, регулируемом уровне. В этом его главное отличие от атомной бомбы, где процесс ядерного распада неуправляем и протекает стремительно, в виде мощнейшего взрыва.

Что произошло на Чернобыльской АЭС

Одна из основных причин катастрофы на Чернобыльской АЭС в апреле 1986 года – грубейшее нарушение эксплуатационных правил безопасности в процессе проведения регламентных работ на 4-м энергоблоке. Тогда из активной зоны было одновременно выведено 203 графитовых стержня вместо 15, разрешенных регламентом. В итоге, начавшаяся неуправляемая цепная реакция завершилась тепловым взрывом и полным разрушением энергоблока.

Реакторы нового поколения

За последнее десятилетие Россия стала одним из лидеров мировой ядерной энергетики. На данный момент госкорпорация «Росатом» ведет строительство АЭС в 12 странах, где возводятся 34 энергоблока. Столь высокий спрос – свидетельство высокого уровня современной российской ядерной техники. На очереди — реакторы нового 4-го поколения.

«Брест»

Реактор

Один из них – «Брест», разработка которого ведется в рамках проекта «Прорыв». Ныне действующие системы разомкнутого цикла работают на низкообогащенном уране, после чего остается большое количество отработанного топлива, подлежащего захоронению, что требует огромных затрат. «Брест» — реактор на быстрых нейтронах уникален замкнутым циклом.

В нем отработанное топливо после соответствующей обработки в реакторе на быстрых нейтронах опять становится полноценным топливом, которое можно загружать обратно в ту же установку.

«Брест» отличает высокий уровень безопасности. Он никогда не «рванет» даже при самой серьезной аварии, очень экономичен и экологически безопасен, поскольку повторно пользуется своим «обновленным» ураном. Его также невозможно использовать для наработки оружейного плутония, что открывает широчайшие перспективы по его экспорту.

ВВЭР-1200

Реактор

ВВЭР-1200 – инновационный реактор поколения «3+» мощностью 1150 МВт. Благодаря своим уникальным техническим возможностям, он обладает практически абсолютной эксплуатационной безопасностью. Реактор в изобилии оснащен системами пассивной безопасности, которые сработают даже в отсутствии электроснабжения в автоматическом режиме.

Одна из них – система пассивного отведения тепла, которая автоматически активируется при полном обесточивании реактора. На этот случай предусмотрены аварийные гидроемкости. При аномальном падении давления в первом контуре в реактор начинается подача большого количества воды, содержащей бор, которая гасит ядерную реакцию и поглощает нейтроны.

Еще одно ноу-хау находится в нижней части защитной оболочки – «ловушка» расплава. Если все же в результате аварии активная зона «потечет», «ловушка» не позволит разрушиться защитной оболочке и предотвратит попадание радиоактивных продуктов в грунт.

Содержание

  • Первый ядерный реактор
  • Типы ядерных реакторов
  • Как устроен реактор
  • Как работает реактор
  • Что произошло на Чернобыльской АЭС
  • Реакторы нового поколения

mag-m.com

история создания и принцип действия :: SYL.ru

Значение атомной энергетики в современном мире

Атомная энергетика за последние несколько десятилетий сделала огромный шаг вперед, став одним из важнейших источников электроэнергии для многих стран. В то же время следует помнить, что за развитием данной отрасли народного хозяйства стоят огромные усилия десятков тысяч ученых, инженеров и простых рабочих, делающих все для того, чтобы «мирный атом» не превратился в реальную угрозу для миллионов людей. Настоящим стержнем любой атомной электростанции является ядерный реактор.

История создания ядерного реактора

Первое подобное устройство было построено в самый разгар второй мировой войны в США известным ученым и инженером Э. Ферми. Из-за своего необычного вида, напоминавшего стопку сложенных друг на друга графитовых блоков, этот ядерный реактор получил название «Чикагская стопка». Стоит отметить, что работало данное устройство на уране, который помещался как раз между блоками.

Создание ядерного реактора в Советском Союзе

В нашей стране ядерной тематике также уделяли повышенное внимание. Несмотря на то, что основные усилия ученых были сконцентрированы на военном применении атома, они активно использовали полученные результаты и в мирных целях. Первый ядерный реактор под кодовым обозначением Ф-1 был построен группой ученых под руководством знаменитого физика И. Курчатова в конце декабря 1946 года. Значительным его недостатком было отсутствие какой бы то ни было системы охлаждения, поэтому мощность выделяемой им энергии была крайне незначительна. В то же время советские исследователи довели до конца начатые ими работы, результатом чего стало открытие спустя всего восемь лет первой в мире электростанции на ядерном топливе в городе Обнинске.

Принцип действия реактора

Ядерный реактор представляет собой крайне сложное и опасное техническое устройство. Его принцип действия основан на том, что при распаде урана происходит выброс нескольких нейтронов, которые, в свою очередь, выбивают элементарные частицы из соседних атомов урана. В результате этой цепной реакции выделяется значительное количество энергии в виде тепла и гамма-лучей. В то же время следует учитывать тот факт, что если эту реакцию никак не контролировать, то деление атомов урана в максимально короткие сроки может привести к мощному взрыву с нежелательными последствиями.

Устройство ядерного реактора

Для того чтобы реакция протекала в строго очерченных рамках, огромное значение имеет устройство ядерного реактора. В настоящее время каждое подобное сооружение представляет собой своеобразный котел, через который протекает теплоноситель. В этом качестве обычно используется вода, однако существуют АЭС, в которых применяются жидкий графит или тяжелая вода. Современный ядерный реактор невозможно представить себе без сотен специальных кассет шестигранной формы. В них находятся тепловыделяющие элементы, по каналам которых и протекают теплоносители. Данная кассета покрыта специальным слоем, который способен отражать нейтроны и замедлять тем самым цепную реакцию

Ядерный реактор и его защита

Он имеет несколько уровней защиты. Помимо собственно корпуса, сверху его покрывает специальная теплоизоляция и биологическая защита. С инженерной точки зрения данное сооружение представляет собой мощный железобетонный бункер, двери в который закрываются максимально герметично.

www.syl.ru

Глава VIII Принцип действия и возможности ядерного реактора. Атомная проблема

I. Устройство ядерного реактора

Ядерный реактор состоит из следующих пяти основных элементов:

1) ядерного горючего;

2) замедлителя нейтронов;

3) системы регулирования;

4) системы охлаждения;

5) защитного экрана.

1. Ядерное горючее.

Ядерное горючее является источником энергии. В настоящее время известны три вида расщепляющихся материалов:

а) уран 235, который составляет в природном уране 0,7 %, или 1/140 часть;

6) плутоний 239, который образуется в некоторых реакторах на базе урана 238, составляющего почти всю массу природного урана (99,3 %, или 139/140 частей).

Захватывая, нейтроны, ядра урана 238 превращаются в ядра нептуния — 93-го элемента периодической системы Менделеева; последние в свою очередь превращаются в ядра плутония — 94-го элемента периодической системы. Плутоний легко извлекается из облученного урана химическим путем и может быть использован в качестве ядерного горючего;

в) уран 233, представляющий собой искусственный изотоп урана, получаемый из тория.

В отличие от урана 235, который содержится в природном уране, плутоний 239 и уран 233 получаются только искусственным путем. Поэтому их называют вторичным ядерным горючим; источником получения такого горючего служат уран 238 и торий 232.

Таким образом, среди всех перечисленных выше видов ядерного горючего основным является уран. Этим и объясняется тот громадный размах, который принимают во всех странах поиски и разведка урановых месторождений.

Энергию, выделяющуюся в ядерном реакторе, сравнивают иногда с той, которая выделяется при химической реакции горения. Однако между ними существует принципиальное различие.

Количество тепла, получаемое в процессе деления урана, неизмеримо больше количества тепла, получаемого при сгорании, например, каменного угля: 1 кг урана 235, равный по объему пачке сигарет, теоретически мог бы дать столько же энергии, сколько 2600 т каменного угля.

Однако эти энергетические возможности используются не полностью, поскольку не весь уран 235 удается отделить от природного урана. В результате 1 кг урана в зависимости от степени его обогащения ураном 235 эквивалентен в настоящее время примерно 10 т каменного угля. Но следует учесть, что использование ядерного горючего облегчает транспортировку и, следовательно, значительно снижает себестоимость топлива. Английские специалисты подсчитали, что путем обогащения урана они смогут добиться увеличения получаемого в реакторах тепла в 10 раз, что приравняет 1 т урана к 100 тыс. т каменного угля.

Второе отличие процесса деления ядер, идущего с выделением тепла, от химического горения заключается в том, что для реакции горения необходим кислород, в то время как для возбуждения цепной реакции требуется лишь несколько нейтронов и определенная масса ядерного топлива, равная критической массе, определение которой мы уже давали в разделе об атомной бомбе.

И, наконец, невидимый процесс деления ядер сопровождается испусканием чрезвычайно вредных излучений, от которых необходимо обеспечить защиту.

2. Замедлитель нейтронов.

Для того чтобы избежать распространения в реакторе продуктов распада, ядерное горючее должно быть помещено в специальные оболочки. Для изготовления таких оболочек можно использовать алюминий (температура охладителя при этом не должна превышать 200°), а еще лучше бериллий или цирконий — новые металлы, получение которых в чистом виде сопряжено с большими трудностями.

Образующиеся в процессе деления ядер нейтроны (в среднем 2–3 нейтрона при делении одного ядра тяжелого элемента) обладают определенной энергией. Для того чтобы вероятность расщепления нейтронами других ядер была наибольшей, без чего реакция не будет самоподдерживающейся, необходимо, чтобы эти нейтроны потеряли часть своей скорости. Это достигается путем помещения в реактор замедлителя, в котором быстрые нейтроны в результате многочисленных последовательных столкновений превращаются в медленные. Поскольку вещество, используемое в качестве замедлителя, должно иметь ядра с массой, примерно равной массе нейтронов, то есть ядра легких элементов, в качестве замедлителя с самого начала применялась тяжелая вода (D20, где D — дейтерий, заместивший легкий водород в обычной воде Н20). Однако теперь стараются все больше и больше использовать графит — он дешевле и дает почти тот же эффект.

Принято считать, что в реакторах мощность в 1 квт соответствует примерно 1000 нейтронов на 1 см3, поэтому иногда мощность реактора измеряется в нейтронах.

Тонна тяжелой воды, покупаемой в Швеции, обходится в 70–80 млн. франков. На Женевской конференции по мирному использованию атомной энергии американцы заявили, что в скором времени они смогут продавать тяжелую воду по цене 22 млн. франков за тонну.

Тонна графита стоит 400 тыс. франков, а тонна окиси бериллия — 20 млн. франков.

Вещество, используемое в качестве замедлителя, должно быть чистым, чтобы избежать потерь нейтронов при их прохождении через замедлитель. В конце пробега нейтроны имеют среднюю скорость около 2200 м/сек, в то время как их начальная скорость была порядка 20 тыс. км/сек. В реакторах выделение тепла происходит постепенно и может контролироваться в отличие от атомной бомбы, где оно происходит мгновенно и принимает характер взрыва.

В некоторых типах реакторов на быстрых нейтронах замедлитель не требуется.

3. Система регулирования.

Человек должен иметь возможность по своему желанию вызывать, регулировать и останавливать ядерную реакцию. Это достигается при помощи регулирующих стержней из бористой стали или из кадмия — материалов, обладающих способностью поглощать нейтроны. В зависимости от глубины, на которую регулирующие стержни опускаются в реактор, количество нейтронов в активной зоне увеличивается или уменьшается, что в конечном счете дает возможность регулировать процесс. Управление регулирующими стержнями осуществляется автоматически при помощи сервомеханизмов; некоторые из этих стержней в случае опасности могут мгновенно падать в активную зону.

Сначала высказывались опасения, что взрыв реактора причинит такой же ущерб, что и взрыв атомной бомбы. Для того чтобы доказать, что взрыв реактора происходит лишь в условиях, отличающихся от обычных, и не представляет серьезной опасности для живущего no соседству с атомным заводом населения, американцы намеренно взорвали один так называемый «кипящий» реактор. Действительно, произошел взрыв, который мы можем охарактеризовать как «классический», то есть неядерный; это лишний раз доказывает, что ядерные реакторы могут строиться вблизи населенных пунктов без особой опасности для последних.

4. Система охлаждения.

В процессе деления ядер выделяется определенная энергия, которая передается продуктам распада и образующимся нейтронам. Эта энергия в результате многочисленных столкновений нейтронов превращается в тепловую, поэтому для того, чтобы предупредить быстрый выход реактора из строя, тепло необходимо отводить. В реакторах, предназначенных для получения радиоактивных изотопов, это тепло не используется, в реакторах же, предназначенных для производства энергии, оно становится, наоборот, основным продуктом. Охлаждение может осуществляться при помощи газа или воды, которые циркулируют в реакторе под давлением по специальным трубкам и потом охлаждаются в теплообменнике. Отданное тепло может использоваться для нагревания пара, вращающего соединенную с генератором турбину; подобное устройство будет представлять собой атомную электростанцию.

5. Защитный экран.

Для того чтобы избежать вредного воздействия нейтронов, могущих вылететь за пределы реактора, и предохранить себя от испускаемого в процессе реакции гамма-излучения, необходима надежная защита. Ученые подсчитали, что реактор мощностью в 100 тыс. квт выделяет такое количество радиоактивных излучений, что человек, находящийся от него на расстоянии 100 м, получит за 2 мин. смертельную дозу. Для обеспечения защиты персонала, обслуживающего реактор, строятся двухметровые стены из специального бетона со свинцовыми плитами.

Первый реактор был построен в декабре 1942 года итальянцем Ферми. К концу 1955 года в мире насчитывалось около 50 ядерных реакторов (США —2 1, Англия — 4, Канада — 2, Франция — 2). К этому следует добавить, что к началу 1956 года было запроектировано еще около 50 реакторов для исследовательских и промышленных целей (США — 23, Франция — 4, Англия — 3, Канада — 1).

Типы этих реакторов очень разнообразны, начиная от реакторов на медленных нейтронах с графитовыми замедлителями и природным ураном в качестве топлива до реакторов, работающих на быстрых нейтронах и использующих в качестве топлива уран, обогащенный плутонием или ураном 233, получаемым искусственным путем из тория.

Кроме этих двух противоположных типов, существует еще целый ряд реакторов, различающихся между собой либо составом ядерного горючего, либо типом замедлителя, либо теплоносителем.

Очень важно отметить, что, хотя теоретическая сторона вопроса в настоящее время хорошо изучена специалистами во всех странах, в практической области различные страны не достигли еще одинакового уровня. Впереди других стран идут США и Россия. Можно утверждать, что будущее атомной энергии будет зависеть в основном от прогресса техники.

Поделитесь на страничке

Следующая глава >

fis.wikireading.ru
