Принцип трансформатора – Что такое трансформатор? Виды трансформаторов. Принцип действия трансформатора

Содержание

Принцип работы и предназначение трансформатора

Принцип действия:

  1. В устройстве существуют 2 обмотки, их называют первичной и вторичной. К внешнему источнику подключается только первичная обмотка, тогда как вторичная обмотка предназначена для снятия напряжения.
  2. Включая в электросеть первичную обвивку, в магнитопроводе создаётся магнитное поле (переменное) от первичной обмотки, в результате чего образуется ток вторичной обмотки, если его замкнуть через приёмник.
  3. Синхронно в первичной обвивке образуется нагрузочный ток.
  4. Отсюда происходит трансформирование электрической энергии, когда первичная сеть передаёт её вторичной. В результате, приёмник получит ту величину, на которую рассчитан прибор.

схема работы

Явление взаимной индукции, является основой работы трансформатора:

  1. Чтобы улучшить магнитную связь 2 обмоток, они укладываются на магнитопровод стальной структуры.
  2. В свою очередь, делается изоляция не только между ними, но и с магнитопроводом.
  3. Каждая обмотка имеет свою маркировку. Если обмотка с высоким напряжением, её обозначают (ВН), низким – (НН).
  4. Первичная обмотка подключается к электросети, вторичная – к приёмнику.

Напряжение на обвивках имеют различную величину, и от того в каких целях будет применяться устройство, зависит величина на обвивках:

  1. Повышающий трансформатор будет иметь меньше напряжение на первичной обвивке, чем на второй.
  2. Понижающий прибор, в точности всё наоборот.

Использование их различно:

  1. На больших расстояниях используются повышающие приборы.
  2. Если надо распределить электроэнергию потребителям – понижающие.

Существуют приборы с 3 обмотками, когда надо получить не только высокое и низкое напряжение, но и среднюю величину (СН).

Обвивки такого устройства также изолированы друг от друга и имеют подключение от электроэнергии одной обвивкой, когда 2 другие подсоединяются к разным приёмникам:

  1. Обвивки имеют форму цилиндра и выполняются намоткой медного провода, имеющего круглое сечение для малых токов.
  2. Для тока большой величины используются шины с прямоугольным сечением.
  3. На сердечник магнитопровода делается обвивка для малого напряжения, так как она легко изолируется, по сравнению с обвивкой высокого номинала.
  4. Сам сердечник исполняется круглой формы, если обвивка в форме цилиндра. Это делается для уменьшения немагнитных зазоров, и уменьшить длину витков обвивок. Отсюда уменьшится и масса меди на заданную площадь сечения круглого магнитопровода.
  5. Круглый стержень проходит сложный процесс сборки из стальных листов. И чтобы упростить задачу, в устройствах с большим напряжением используются стержни со ступенчатым поперечным сечением, когда их число достигает всего 17 штук.
  6. В мощных агрегатах устанавливаются дополнительные вентиляционные каналы, для охлаждения магнитопровода. Это достигается расположением их перпендикулярно и параллельно поверхности листов из стали.
  7. В менее мощных устройствах сердечник выполняется с прямоугольным сечением.

Назначение и типы

трехфазный трансформатор

Трансформатор, можно назвать преобразователем одной величины напряжения или тока в другую.

Они могут быть:

  • трёхфазными;
  • однофазными;
  • понижающими;
  • повышающими;
  • измерительными и т.д.;

Назначение прибора: передаёт и распределяет электроэнергию заказчику.

В приборе есть активные компоненты: обвивка и сердечник магнитопоровода. В свою очередь, сердечник может быть стержневым и броневым. Для них используется холоднокатаная горячекатаная электротехническая сталь.

Обвивку используют непрерывную, винтовую, цилиндрическую, дисковую.

Среди современных изделий можно отметить следующие:

  • тороидальные;
  • броневые;
  • стержневые;

Они имеют характеристики похожие друг с другом, с высокой надёжностью. Единственное, что их различает – это способ изготовления.

В стержневом варианте, обвивка наматывается вокруг сердечника, тогда как в броневом типе идёт включение в сердечник. Поэтому, в стержневом типе, обвивку можно увидеть и располагается она только горизонтально, а в броневом, она скрыта, но может быть, как горизонтально, так и вертикально размещена.

Какой бы тип мы не рассматривали, у него имеются 3 компонента:

  • система охлаждения;
  • обвивка;
  • магнитопровод;

За счёт приборов удаётся значительно повысить напряжённость, идущую с электрических станций, на дальние расстояния, при этом, потери энергии будут минимальные по проводам. На основании вышеизложенного, можно использовать провода на линиях передач, с меньшей площадью сечения.

Потребителю также можно уменьшать потребление энергии с высоковольтных линий до номинальных значений (380, 220, 127 В).

Область применения и виды

трансформатор в телевизоре

Бытовые трансформаторы защищают технику при перепадах напряжения.

Поэтому применяют их в следующих приборах:

  • в освещении;
  • осциллографах;
  • телевизорах;
  • радиоприёмниках;
  • измерительных устройствах и т.д;

Сварочные экземпляры, разделяющие силовую и сварочную сеть, активно используются при сварке и электротермических конструкциях, где успешно понижают величину напряжения до обязательных номиналов.

В энергосети используются масляные агрегаты, где напряжённость 6 и 10 кВ.

Многие автоматические конструкции используют трансформаторы, где напряжение на обвивках несуидальное.

Виды:

  1. Вращающийся. Передача сигнала ведётся на объекты, которые вращаются. Например, видеомагнитофон, где передача сигнала ведётся на барабан узла магнитной головки. Здесь существуют 2 половины магнитопровода и вращение их происходит с минимальным зазором в отношении друг друга. На основании этого, реализуется большая скорость оборотов, в контактном способе сигнала достичь такого эффекта не считается возможным.
  2. Пик-трансформатор. В этом варианте происходит преобразование синусоидального напряжения в сплески, имеющие пикообразную форму. Активно используются в управлении тиристоров, а также электронных и полупроводниковых устройств.
  3. Согласующий. Принимает участие в согласовании сопротивлений в разных промежутках электронной схемы, при этом, форма сигнала искажается минимально. Синхронно обеспечивается гальваническая развязка между зонами схем.
  4. Разделительный. Здесь 2 обмотки не соединены между собой электрически. Такая схема даёт возможность повысить безопасность электрических сетей. Когда происходит случайное одновременное прикосновение к токоведущей части и земли, выдаётся гальваническая развязка электрической цепи.
  5. Импульсный. В этом варианте преобразуются импульсные сигналы за очень короткий промежуток времени (десятки микросекунд), при этом, искривление конфигурации импульса минимально.
  6. По напряжению. Здесь происходит конверсия большого напряжения в низкую величину. Этот вариант позволяет изолировать измерительные и логические цепи от большого напряжения.
  7. По току. В этом типе измеряются цепи с большим током. Например, в конструкциях релейных щитов электроэнергетических систем. Поэтому, применяются достаточно жёсткие требования к точности.
  8. Автотрансформатор. В этом типе соединение 2 обмоток ведётся напрямую. В результате, создаётся электрическая и электромагнитная связь, чем объясняется высокий КПД этого вида. Недостатком такого устройства, можно назвать отсутствие изоляции, то есть не существует гальваническая развязка.
  9. Силовой. Этот вариант используется при изменяемом токе и преобразует электрическую энергию в установках и электросетях. Широко применяется этот тип на линиях ЛЭП с высокой напряжённостью (35-750 кВ), городских электрических сетях (10 и 6 кВ).
  10. Сдвоенный дроссель. Наличие 2 равных обвивок, даёт возможность получить более результативный дроссель, чем обычный. Их используют на вводе фильтра в блоке питания, а также в звуковом оборудовании.
  11. Трансфлюксор. Оставшаяся намагниченность магнитного провода имеет большую величину, что позволяет использовать его для сохранения сведений.

Немного из истории

Изобретение трансформаторов начиналось ещё в 1876 году, великим русским учёным П.Н. Яблоковым. Тогда его изделие не имело замкнутого сердечника, который появился значительно позже – 1884 год. И с появлением прибора учёные активно стали интересоваться переменным током.

Например, уже в 1889 году, М.О. Доливо-Добровольским (русским электротехником) была предложена трёхфазная система переменного тока. Им был построен первый 3-х фазный асинхронный двигатель и трансформатор.

Уже через пару лет, электромеханик предоставил свои работы на выставке, где произошла презентация трёхфазной высоковольтной линии, имеющую протяженность 175 км, где успешно повышалась и понижалась электроэнергия.

Немного позже, пришла очередь масляным агрегатам, так как масло не только оказалось хорошим изолятором, но и прекрасной охлаждающей средой.

В 20 столетии появились изделия более компактные и экономичные. Производителями продукции являлись иностранные фирмы. На настоящий момент, выпуском продукции занимаются и отечественные фирмы.

slarkenergy.ru

принцип работы и типы приборов

Трансформатор — незаменимое устройство в электротехнике.

Без него энергосистема в ее нынешнем виде не могла бы существовать.

Присутствуют эти элементы и во многих электроприборах.

Желающим познакомиться с ними поближе предлагается данная статья, тема которой — трансформатор: принцип работы и виды приборов, а также их назначение.



Что такое трансформатор

Так называют устройство, изменяющее величину переменного электрического напряжения. Существуют разновидности, способные менять и его частоту.

Таким аппаратами оснащают многие приборы, также они применяются в самостоятельном виде.

Например, установки, повышающие напряжение для передачи тока по электромагистралям.

Генерируемое электростанцией напряжение они поднимают до 35 — 750 кВ, что дает двойную выгоду:

  • уменьшаются потери в проводах;
  • требуются провода меньшего сечения.

В городских электросетях напряжение снова уменьшается до величины в 6,1 кВ, опять же с использованием трансформатора. В распределительных сетях, раздающих электричество потребителям, напряжение понижают до 0,4 кВ (это привычные нам 380/220 В).

Принцип работы

Работа трансформаторного устройства основана на явлении электромагнитной индукции, состоящей в следующем: при изменении параметров магнитного поля, пересекающего проводник, в последнем возникает ЭДС (электродвижущая сила). Проводник в трансформаторе присутствует в форме катушки или обмотки, и общая ЭДС равна сумме ЭДС каждого витка.

Для нормальной работы требуется исключить электрический контакт между витками, потому используют провод в изолирующей оболочке. Эту катушку называют вторичной.

Магнитное поле, необходимое для генерации во вторичной катушке ЭДС, создается другой катушкой. Она подключается к источнику тока и называется первичной. Работа первичной катушки основана на том факте, что при протекании через проводник тока, вокруг него формируется электромагнитное поле, а если он смотан в катушку, оно усиливается.

Как работает трансформатор

При протекании через катушку постоянного тока параметры электромагнитного поля не меняются и оно неспособно вызвать ЭДС во вторичной катушке. Поэтому трансформаторы работают только с переменным напряжением.

На характер преобразования напряжения влияет соотношение количества витков в обмотках — первичной и вторичной. Его обозначают «Кт» — коэффициент трансформации. Действует закон:

Кт = W1 / W2 = U1 / U2,

где,

  • W1 и W2 — количество витков в первичной и вторичной обмотках;
  • U1 и U2 — напряжение на их выводах.

Следовательно, если в первичной катушке витков больше, то напряжение на выводах вторичной ниже. Такой аппарат называют понижающим, Кт у него больше единицы. Если витков больше во вторичной катушке — трансформатор напряжение повышает и называется повышающим. Его Кт меньше единицы.

Большой силовой трансформатор

Если пренебречь потерями (идеальный трансформатор), то из закона сохранения энергии следует:

P1 = P2,

где Р1 и Р2 — мощность тока в обмотках.

Поскольку P = U * I, получим:

  • U1 * I1 = U2 * I2;
  • I1 = I2 * (U2 / U1) = I2 / Кт.

Это означает:

  • в первичной катушке понижающего устройства (Кт > 1) протекает ток меньшей силы, чем в цепи вторичной;
  • с повышающими трансформаторами (Кт < 1) все наоборот: сила тока в первичной катушке выше, чем в цепи вторичной.

Данное обстоятельство учитывают при подборе сечения проводов для обмоток аппаратов.

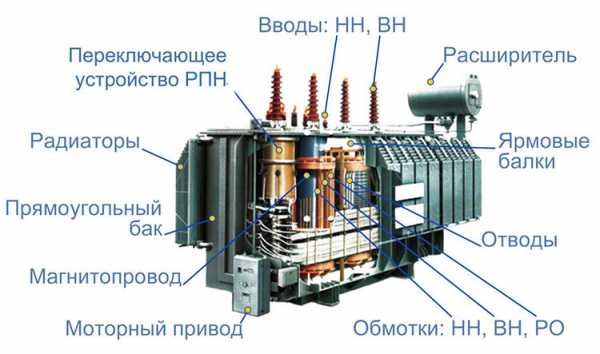

Конструкция

Трансформаторные обмотки надевают на магнитопровод — деталь из ферромагнитной, трансформаторной или иной магнитомягкой стали. Он служит проводником электромагнитного поля от первичной катушки ко вторичной.

Под действием переменного магнитного поля в магнитопроводе также генерируются токи — они называются вихревыми. Эти токи приводят к потерям энергии и нагреву магнитопровода. Последний, с целью свести данное явление к минимуму, набирают из множества изолированных друг от друга пластин.

На магнитопроводе катушки располагают двояко:

  • рядом;
  • наматывают одну поверх другой.

Обмотки для микротрансформаторов изготавливают из фольги толщиной 20 – 30 мкм. Ее поверхность в результате окисления становится диэлектриком и играет роль изоляции.

Конструкция трансформатора

На практике добиться соотношения Р1 = Р2 невозможно из-за потерь трех видов:

  1. рассеивание магнитного поля;
  2. нагрев проводов и магнитопровода;
  3. гистерезис.

Потери на гистерезис — это затраты энергии на перемагничивание магнитопровода. Направление силовых линий электромагнитного поля постоянно меняется. Каждый раз приходится преодолевать сопротивление диполей в структуре магнитопровода, выстроившихся определенным образом в предыдущей фазе.

Потери на гистерезис стремятся уменьшить, применяя разные конструкции магнитопроводов.

Итак, в реальности величины Р1 и Р2 отличаются и соотношение Р2 / Р1 называют КПД устройства. Для его измерения используются следующие режимы работы трансформатора:

  • холостого хода;
  • короткозамкнутый;
  • с нагрузкой.

В некоторых разновидностях трансформаторов, работающих с напряжением высокой частоты, магнитопровод отсутствует.

Режим холостого хода

Первичная обмотка подключена к источнику тока, а цепь вторичной разомкнута. При таком подключении в катушке течет ток холостого хода, в основном представляющий реактивный ток намагничивания.

Такой режим позволяет определить:

  • КПД устройства;
  • коэффициент трансформации;
  • потери в магнитопроводе (на языке профессионалов — потери в стали).

Схема трансформатора в режиме холостого хода

Короткозамкнутый режим

Выводы вторичной обмотки замыкают без нагрузки (накоротко), так что ток в цепи ограничивается лишь ее сопротивлением. На контакты первичной подают такое напряжение, чтобы ток в цепи вторичной обмотки не превышал номинального.

Такое подключение позволяет определить потери на нагрев обмоток (потери в меди). Это необходимо при реализации схем с применением вместо реального трансформатора активного сопротивления.

Режим с нагрузкой

В этом состоянии к выводам вторичной обмотки подключен потребитель.

Охлаждение

В процессе работы трансформатор греется.

Применяют три способа охлаждения:

  1. естественное: для маломощных моделей;
  2. принудительное воздушное (обдув вентилятором): модели средней мощности;
  3. мощные трансформаторы охлаждаются при помощи жидкости (в основном используют масло).

Прибор с масляным охлаждением

Виды трансформаторов

Аппараты классифицируются по назначению, типу магнитопровода и мощности.

Силовые трансформаторы

Наиболее многочисленная группа. К ней относятся все трансформаторы, работающие в энергосети.

Автотрансформатор

У этой разновидности между первичной и вторичной обмотками имеется электрический контакт. При намотке провода делают несколько выводов — при переключении между ними задействуется разное число витков, отчего меняется коэффициент трансформации.

Достоинства автотрансформатора:

  • Повышенный КПД. Объясняется тем, что преобразованию подвергается только часть мощности. Это особенно важно при незначительной разнице между напряжением на входе и выходе.
  • Низкая стоимость. Это обусловлено меньшим расходом стали и меди (автотрансформатор имеет компактные размеры).

Эти устройства выгодно применять в сетях напряжением 110 кВ и более с эффективным заземлением при Кт не выше 3-4.

Трансформатор тока

Используется для снижения силы тока в подключенной к источнику питания первичной обмотке. Устройство находит применение в защитных, измерительных, сигнальных и управляющих системах. Преимущество в сравнении с шунтовыми схемами измерения, состоит в наличии гальванической развязки (отсутствие электроконтакта между обмотками).

Первичная катушка включается в цепь переменного тока — исследуемую или контролируемую —  с нагрузкой последовательно. К выводам вторичной обмотки подключают исполнительное индикаторное устройство, к примеру, реле, или прибор измерения.

Трансформатор тока

Допустимое сопротивление в цепи вторичной катушки ограничено мизерными значениями — почти короткое замыкание. У большинства токовых трансформаторов величина номинального тока в этой катушке составляет 1 или 5 А. При размыкании цепи в ней формируется высокое напряжение, способное пробить изоляцию и повредить подключенные приборы.

Импульсный трансформатор

Работает с короткими импульсами, продолжительность которых измеряется десятками микросекунд. Форма импульса практически не искажается. В основном используются в видеосистемах.

Сварочный трансформатор

Данное устройство:

  • понижает напряжение;
  • рассчитано на номинальный ток в цепи вторичной обмотки до тысяч ампер.

Регулировать сварочный ток можно изменением числа витков обмоток, задействованных в процессе (они имеют по нескольку выводов). При этом изменяется величина индуктивного сопротивления или вторичное напряжение холостого хода. Посредством дополнительных выводов обмотки разбиты на секции, потому регулировка сварочного тока осуществляется ступенчато.

Габариты трансформатора во многом зависят от частоты переменного тока. Чем она выше, тем более компактным получится устройство.

Сварочный трансформатор ТДМ 70-460

На этом принципе основано устройство современных инверторных сварочных аппаратов. В них переменный ток перед подачей на трансформатор подвергается обработке:

  • выпрямляется посредством диодного моста;
  • в инверторе — управляемом микропроцессором электронном узле с быстро переключающимися ключевыми транзисторами — снова становится переменным, но уже с частотой 60 – 80 кГц.

Потому эти сварочные аппараты такие легкие и небольшие.

Также устроены блоки питания импульсного типа, например, в ПК.

Разделительный трансформатор

В этом устройстве обязательно присутствует гальваническая развязка (нет электрического контакта между первичной и вторичной обмотками), а Кт равен единице. То есть разделительный трансформатор напряжение оставляет неизменным. Он необходим для повышения безопасности подключения.

Прикосновение к токоведущим элементам оборудования, подключенного к сети через такой трансформатор, к сильному удару током не приведет.

В быту такой способ подключения электроприборов уместен во влажных помещениях— в ванных и пр.

Кроме силовых трансформаторов, существуют сигнальные разделительные. Они устанавливаются в электроцепи для гальванической развязки.

Магнитопроводы

Бывают трех видов:

  1. Стержневые. Выполнены в виде стержня ступенчатого сечения. Характеристики оставляют желать лучшего, но зато просты в исполнении.
  2. Броневые. Лучше стержневых проводят магнитное поле и вдобавок защищают обмотки от механических воздействий. Недостаток: высокая стоимость (требуется много стали).
  3. Тороидальные. Наиболее эффективная разновидность: создают однородное сконцентрированное магнитное поле, чем способствуют уменьшению потерь. Трансформаторы с тороидальным магнитопроводом имеют наибольший КПД, но они дороги из-за сложности изготовления.

Мощность

Мощность трансформатора принято обозначать в вольт-амперах (ВА). По данному признаку устройства классифицируются так:

  • маломощные: менее 100 ВА;
  • средней мощности: несколько сотен ВА;

Существуют установки большой мощности, измеряемой в тысячах ВА.

Трансформаторы отличаются назначением и характеристиками, но принцип действия у них одинаков: переменное магнитное поле, генерируемое одной обмоткой, возбуждает во второй ЭДС, величина которого зависит от числа витков.

Необходимость в преобразовании напряжения возникает очень часто, потому трансформаторы получили самое широкое распространение. Данное устройство можно изготовить самостоятельно.

proprovoda.ru

§63. Назначение и принцип действия трансформатора

Назначение трансформатора. Трансформатором называется статический электромагнитный аппарат, преобразующий переменный ток одного напряжения в переменный ток другого напряжения той же частоты.

Трансформаторы позволяют значительно повысить напряжение, вырабатываемое источниками переменного тока, установленными на электрических станциях, и осуществить передачу электроэнергии на дальние расстояния при высоких напряжениях (110, 220, 500, 750 и 1150 кВ). Благодаря этому сильно уменьшаются потери энергии в проводах и обеспечивается возможность значительного уменьшения площади сечения проводов линий электропередачи.

В местах потребления электроэнергии высокое напряжение, подаваемое от высоковольтных линий электропередачи, снова понижается трансформаторами до сравнительно небольших значений (127, 220, 380 и 660 В), при которых работают электрические потребители, установленные на фабриках, заводах, в депо и жилых домах. На э. п. с. переменного тока трансформаторы применяют для уменьшения напряжения, подаваемого из контактной сети к тяговым двигателям и вспомогательным цепям.

Кроме трансформаторов, применяемых в системах передачи и распределения электроэнергии, промышленностью выпускаются трансформаторы: тяговые (для э. п. с), для выпрямительных установок, лабораторные с регулированием напряжения, для питания радиоаппаратуры и др. Все эти трансформаторы называют силовыми.

Трансформаторы используют также для включения электроизмерительных приборов в цепи высокого напряжения (их называют измерительными), для электросварки и других целей. Транс-

Рис. 212. Схема включения однофазного трансформатора

форматоры бывают однофазные и трехфазные, двух- и многообмоточные.

Принцип действия трансформатора. Действие трансформатора основано на явлении электромагнитной индукции. Простейший трансформатор состоит из стального магнитопровода 2 (рис. 212) и двух расположенных на нем обмоток 1 и 3. Обмотки выполнены из изолированного провода и электрически не связаны. К одной из обмоток подается электрическая энергия от источника переменного тока. Эту обмотку называют первичной. К другой обмотке, называемой вторичной, подключают потребители (непосредственно или через выпрямитель).

При подключении трансформатора к источнику переменного тока (электрической сети) в витках его первичной обмотки протекает переменный ток i1, образуя переменный магнитный поток Ф. Этот поток проходит по магнитопроводу трансформатора и, пронизывая витки первичной и вторичной обмоток, индуцирует в них переменные э. д. с. е1 и е2. Если к вторичной обмотке присоединен какой-либо приемник, то под действием э. д. с. е2 по ее цепи проходит ток i2.

Э. д. с, индуцированная в каждом витке первичной и вторичной обмоток трансформатора, согласно закону электромагнитной индукции зависит от магнитного потока, пронизывающего виток, и скорости его изменения. Магнитный поток каждого трансформатора является определенной величиной, зависящей от напряжения и частоты изменения переменного тока в источнике, к которому подключен трансформатор. Постоянна также и скорость изменения магнитного потока, она определяется частотой изменения переменного тока. Следовательно, в каждом витке первичной и вторичной обмоток индуцируется одинаковая э. д.с. В результате этого отношение действующих значений э. д. с. Е1 и E2, индуцированных в первичной и вторичной обмотках трансформатора, будет равно отношению чисел витков ?1 и ?2 этих обмоток, т. е.

E1/E2 = ?1/ ?2.

Отношение э. д. с. Евн обмотки высшего напряжения к э. д. с. Eнн обмотки низшего напряжения (или отношение чисел их витков) называется коэффициентом трансформации,

n = Евн / Eнн = ?вн / ?нн.

Коэффициент трансформации всегда больше единицы. Если пренебречь падениями напряжения в первичной и вторичной обмотках трансформатора (в трансформаторах средней и большой мощности они не превышают обычно 2—5 % номинальных значений напряжений U1 и U2), то можно считать, что отношение напряжения U1 первичной обмотки к напряжению U2 вторичной обмотки приблизительно равно отношению чисел их витков, т. е.

U1/U2? ?1/ ?2

Таким образом, подбирая требуемое соотношение между числами витков первичной и вторичной обмоток, можно увеличивать или уменьшать напряжение на приемнике, подключенном к вторичной обмотке. Если необходимо на вторичной обмотке получить напряжение большее, чем подается на первичную, то применяют повышающие трансформаторы, у которых число витков во вторичной обмотке больше, чем в первичной.

В понижающих трансформаторах, наоборот, число витков вторичной обмотки меньше, чем в первичной.

Трансформатор не может осуществить преобразование напряжения постоянного тока. При подключении его первичной обмотки к сети постоянного тока в трансформаторе создается постоянный по величине и направлению магнитный поток, который не может индуцировать э. д. с. в первичной и вторичной обмотках. Поэтому не будет происходить передачи электрической энергии из первичной обмотки во вторичную.

При подключении первичной обмотки трансформатора к сети переменного тока через эту обмотку проходит некоторый ток, называемый током холостого хода. При включении нагрузки по вторичной обмотке трансформатора начинает проходить ток, при этом увеличивается и ток, проходящий по первичной обмотке. Чем больше нагрузка трансформатора, т. е. электрическая мощность и ток i2, отдаваемые его вторичной обмоткой подключенным к ней приемникам, тем больше электрическая мощность и ток i1, поступающие из сети в первичную обмотку.

Ввиду того что потери мощности в трансформаторе обычно малы, можно приближенно принять, что мощности в первичной и вторичной обмотках одинаковы. В этом случае можно считать, что токи в обмотках трансформатора приблизительно обратно пропорциональны напряжениям: I1/I2 ? U2/U1 или что токи в обмотках трансформатора обратно пропорциональны числам витков первичной и вторичной обмоток: I1/I2 ? ?2/?1. Это означает, что в повышающем трансформаторе ток во вторичной обмотке меньше, чем в первичной (во столько раз, во сколько напряжение U2 больше напряжения U1), а в понижающем ток во вторичной обмотке больше, чем в первичной. Поэтому в трансформаторах обмотки высшего напряжения выполняются из более тонких проводов, чем обмотки низшего напряжения.

electrono.ru

Принцип работы трансформатора


Трансформатор — это статический (т. е. без движущихся ча­стей) электромагнитный аппарат однофазный или трехфазный, в котором явление взаимоиндукции используется для преобразо­вания электрической энергии. Трансформатор преобразует пере­менный ток одного напряжения в переменный ток той же частоты, но другого напряжения.

Электромагнитная схема трансформатора.

Трансформатор имеет несколько электрических, изолированных одна от другой обмоток: однофазный — не менее двух, трехфазный — не менее шести.

Обмотки, соединенные с источником электроэнер­гии, именуются первичными; остальные обмотки, отдающие энергию во внешние цепи, называются вторичными. На рисунке внизу схематически показаны первичная и вторичная обмотки од­нофазного трансформатора; они снабжены общим замкнутым сердечником, собранным из листовой электротехнической стали.

Ферромагнитный сердечник служит для усиления магнитной связи между обмотками, т. е. для того, чтобы большая часть магнитного потока первичной обмотки сцеплялась с витками вторичной обмотки.На рис. справа показан сердечник и шесть обмоток трехфазного трансформатора. Эти обмотки соединяются по схеме звезды или треугольника.

Для улучшения условий охлаждения и изоляции трансформа­тор помещается в бак, заполненный минеральным маслом (про­дуктом перегонки нефти). Это так называемый масляный трансформатор.

При частоте переменного тока примерно свыше 20 кГц приме­нение стального сердечника в трансформаторах нецелесообразно из-за больших потерь в стали от гистерезиса и вихревых токов.

Для высоких частот применяются трансформаторы без фер­ромагнитных сердечников — воздушные трансформа­торы.

Схема трехфазного трансформатора.

Если напряжение на зажимах первичной обмотки, первич­ное напряжение U1, меньше вторичного напряжения U2, то транс­форматор называется повышающим. Если же первичное на­пряжение больше вторичного, то — понижающим (U1>U2). В соответствии с относительной величиной номинального напря­жения принято различать обмотку высшего на­пряжения (ВН) и обмотку низшего напряжения (НН).

Познакомимся кратко с работой однофазного двухобмоточного трансфор­матора со стальным сердеч­ником. Его рабочий процесс и электрические соотноше­ния можно считать харак­терными в основном для всех видов трансформато­ров.

Напряжение U1, приложенное к зажи­мам первичной обмотки, создает в этой обмотке пе­ременный ток i1.Ток воз­буждает в сердечнике транс­форматора переменный маг­нитный поток Ф. Вследствие периодического изменения этого потока в обеих обмотках трансформатора индуктируются ЭДС.

е1= — w1 (?ф : ?t) и e2= — w2 (?ф :?t), где

w1 и w2 — количество витков той и другой обмоток.

Таким образом, отношение ЭДЕ, индуктируемых в обмотках, равно отношению чисел витков этих обмоток:

 е1 : e2 = w1 : w2

Это коэффициент трансформации трансформатора.

Коэффициент полезного действия трансформатора относи­тельно очень высок, в среднем порядка 98%, что позволяет при номинальной нагрузке считать приближенно одинаковыми первичную мощность, получаемую трансформатором, и вторичную мощность, им отдаваемую, т. е. p1 ? p2 или u1i1 ? u2i2, на основании чего

i1 : i2? u2 : u1? w 2 : w 1

Это отношение мгновенных значений токов и напряжений справедливо и для амплитуд, и для действующих значений:

L1: l2? w 2 : w 1?u2 : u1,

Схема распределительного трансформатора.

т. е. отношение токов в обмотках трансформатора (при нагрузке, близкой к номинальной) можно считать обратным отношению напряжений и числу витков соответствующих обмоток. Чем меньше нагрузка, тем больше влияет ток холостого хода, и приведенное приближенное соотношение токов нарушается.

При работе трансформатора совершенно различна роль ЭДС в его первичной и вторичной обмотках. ЭДС, ей индуктируемая в первичной обмотке, возникает как противодействие цепи изменению в ней тока i1. По фазе эта ЭДС почти противоположна напряжению.

Как в цепи, содержащей индуктивность, ток в первичной о б м о тке  трансформатора

i1=(u1 + e1) : r1,

где г 1 — активное сопротивление первичной обмотки.

Отсюда получаем уравнение для мгновенного значения первичного напряжения:

u1 = —e1 + i1r1 = w t(?ф : ?t) + i1r1,

которое можно прочитать как условие электрического равновесия: приложенное к зажимам первичной обмотки напряжение u1 всегда уравновешивается ЭДС и падением напряжения в активном сопротивлении обмотки (второй член относительно весьма мал).

Иные условия имеют место во вторичной цепи. Здесь ток i2 создается ЭДС e1,  играющей роль ЭДС источника тока, и при активной нагрузке r/н во вторичной цепи этот ток

i2= l2 : (r2 +r/н),

где r2— активное сопротивление вторичной обмотки.

http://fazaa.ru/www.youtube.com/watch?v=M_iDkOIaFy4

В первом приближении воздействие вторичного тока i2 на первичную цепь трансформатора можно описать следующим образом.

Ток i2, проходя по вторичной обмотке, стремится создать в сердечнике трансформатора магнитный поток, определяемый намагничивающей силой (НС) i2w2. Согласно принципу Ленца, этот поток должен иметь направление, обратное направлению главного потока. Иначе можно сказать, что вторичный ток стре­мится ослабить индуктирующий его магнитный поток. Однако такое уменьшение главного магнитного потока Фт нарушило бы электрическое равновесие:

u1 = (-е1) + i1r1,

так как e1 пропорционально магнитному потоку.

http://fazaa.ru/www.youtube.com/watch?v=cl-4ZA4FyvM

Создается пре­обладание первичного напряжения U1, поэтому одновременно с появлением вторичного тока увеличивается первичный ток, при­том настолько, чтобы компенсировать размагничивающее дей­ствие вторичного тока и, таким образом, сохранить электрическое равновесие. Следовательно, всякое изменение вторичного тока должно вызвать соответствующее изменение первичного тока, при этом ток вторичной обмотки, благодаря относительно малому значению составляющей i1r1, почти не влияет на амплитуду и характер изменений во времени главного магнитно­го потока трансформатора. Поэтому амплитуду этого по­тока Фт можно считать практически постоянной. Такое постоян­ство Фт характерно для режима трансформатора, у которого поддерживается неизменным напряжение U1, приложенное к зажимам первичной обмотки.

Поделитесь полезной статьей:



Top

fazaa.ru

Базовые принципы действия трансформатора — Трансформаторы





Работа трансформатора основана на двух базовых принципах:

  1. Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм)
  2. Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)

На одну из обмоток, называемую первичной обмоткой, подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции, пропорциональную первой производной магнитного потока, при синусоидальном токе сдвинутой на 90° в обратную сторону по отношению к магнитному потоку.

В некоторых трансформаторах, работающих на высоких или сверхвысоких частотах, магнитопровод может отсутствовать.

Схематическое устройство трансформатора. 1 — первичная обмотка, 2 — вторичная

Режим холостого хода

Когда вторичные обмотки ни к чему не подключены (режим холостого хода), ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток через первичную обмотку невелик. Для трансформатора с сердечником из магнитомягкого материала
(например, ферромагнитного материала, например, из трансформаторной
стали) ток холостого хода характеризует величину потерь в сердечнике на
вихревые токи и на гистерезис. Мощность потерь можно вычислить умножив
ток холостого хода на напряжение, подаваемое на трансформатор.

Для трансформатора без ферромагнитного сердечника потери на
перемагничивание отсутствуют, а ток холостого хода определяется
сопротивлением индуктивности первичной обмотки, которое пропорционально частоте переменного тока и величине индуктивности.

Напряжение на вторичной обмотке в первом приближении определяется законом Фарадея.

Режим короткого замыкания
В режиме короткого замыкания, на первичную обмотку трансформатора
подается переменное напряжение небольшой величины, выводы вторичной
обмотки соединяют накоротко. Величину напряжения на входе устанавливают
такой, чтобы ток короткого замыкания равнялся номинальному (расчетному)
току трансформатора. В таких условиях величина напряжения короткого
замыкания характеризует потери в обмотках трансформатора, потери на
омическом сопротивлении. Мощность потерь можно вычислить умножив
напряжение короткого замыкания на ток короткого замыкания.

Режим с нагрузкой

При подключении нагрузки к вторичной обмотке во вторичной цепи
возникает ток, создающий магнитный поток в магнитопроводе, направленный
противоположно магнитному потоку, создаваемому первичной обмоткой. В
результате в первичной цепи нарушается равенство ЭДС индукции и ЭДС
источника питания, что приводит к увеличению тока в первичной обмотке до
тех пор, пока магнитный поток не достигнет практически прежнего
значения.

Схематично, процесс преобразования можно изобразить следующим образом:

Мгновенный магнитный поток
в магнитопроводе трансформатора определяется интегралом по времени от
мгновенного значения ЭДС в первичной обмотке и в случае синусоидального
напряжения сдвинут по фазе на 90° по отношению к ЭДС. Наведённая во
вторичных обмотках ЭДС пропорциональна первой производной от магнитного
потока и для любой формы тока совпадает по фазе и форме с ЭДС в
первичной обмотке.

Уравнения идеального трансформатора

Идеальный трансформатор — трансформатор, у которого отсутствуют потери энергии на нагрев обмоток и потоки рассеяния обмоток.
В идеальном трансформаторе все силовые линии проходят через все витки
обеих обмоток, и поскольку изменяющееся магнитное поле порождает одну и
ту же ЭДС в каждом витке, суммарная ЭДС, индуцируемая в обмотке,
пропорциональна полному числу её витков.
Такой трансформатор всю поступающую энергию из первичной цепи
трансформирует в магнитное поле и, затем, в энергию вторичной цепи. В
этом случае поступающая энергия равна преобразованной энергии:

Где

P1 — мгновенное значение поступающей на трансформатор мощности, поступающей из первичной цепи,
P2 — мгновенное значение преобразованной трансформатором мощности, поступающей во вторичную цепь.

Соединив это уравнение с отношением напряжений на концах обмоток, получим уравнение идеального трансформатора:

Таким образом получаем, что при увеличении напряжения на концах вторичной обмотки U2, уменьшается ток вторичной цепи I2.

Для преобразования сопротивления одной цепи к сопротивлению другой, нужно умножить величину на квадрат отношения. Например, сопротивление Z2 подключено к концам вторичной обмотки, его приведённое значение к первичной цепи будет . Данное правило справедливо также и для вторичной цепи: .


трансформатор, режим кз, холостой ход

Всего комментариев: 0


ukrelektrik.com

Принцип работы трансформатора: этапы работы

Трансформатор – это регулирующее устройство, которое достаточно часто используется для того, чтобы повысить эффективность многих устройств. Эти устройства могут использоваться для повышения и понижения напряжения в сети. В этой статье вы узнаете принцип работу трансформатора тока.

Принцип работы трансформатора тока

Измерительные трансформаторы имеют достаточно простой принцип работы. Его работа подчиняется закону про электромагнитную индукцию. Если разобраться более детально, то взаимная индукция будет отвечать за действие преобразования напряжения. В соответствии с этим законом Фарадей гласит: «скорость изменения потокосцепления будет пропорциональной наведенной ЭДС в проводнике».

Основы теории трансформатора

Представьте, что у вас есть трансформатор с одной обмоткой, которая соединяется с электрическим током. Переменный ток будет производить меняющийся поток, который окружает катушку. Определенная ее часть может соединяться в том случае, если переменный ток постоянно будет проходить через обмотку. Этот поток может постоянно меняться в своем направлении.

Следуя из закона Фарадея у нас должно быть ЭДС, которое будет производить индукцию раз в секунду. Если в последней обмотке цепь будет закрыта, тогда через нее пройдет ток. Этот принцип работы трансформатора считается простейшим. Тороидальный трансформатор имеет немного другой принцип работы.

Когда вы будете использовать движение переменного тока к электрической катушке, поток энергии будет ее окружать. Поток будет неравномерным, а его скорость может изменяться. Это понятие считается фундаментальным в работе трансформатора. Обмотка, которую он содержит, будет принимать электрическую мощность от источника. Она дает выходное напряжение благодаря взаимной индукции.

Конструктивные части трансформатора

На сегодняшний день устройство трансформатора включает в себя три основные части, к которым относят:

  • Первичную обмотку. Когда подключается к источнику, она будет производить магнитный поток.
  • Магнитный сердечник. Магнитный поток будет создан в замкнутую цепь.
  • Вторичная обмотка. Ее необходимо наматывать на сердечник.

Это три основные части, из которых будет состоять силовой трансформатор.

Принцип работы трансформатора

Электрический силовой трансформатор является статистическим устройством. Принцип работы сварочного трансформатора заключается в том, что он будет преобразовывать энергию от схемы одного устройства к другому. Этот процесс проходит благодаря индукции между обмотками. Преобразование энергии будет происходить на основе изменения частоты. Он может работать в разных уровнях напряжения.

Работа однофазного трансформатора

Принцип работы однофазного трансформатора на сегодняшний день ничем не отличается от других устройств. Когда ток будет проходить по первичной обмотке, то будет создано магнитное поле. У него имеются мощные силовые линии. Первичную катушку они будут пронизывать полностью. Все линии являются замкнутыми между вокруг проводников катушек.

Закон про магнитную связь гласит о том, чем ближе расположены объекты, тем сильнее будет их связь. Вам следует знать, что в однофазном трансформаторе сила магнитного поля будет зависеть от напряжения. Именно поэтому скачки напряжения могут снизить силу МП. При соединении концов обмотки устройство начнет снабжаться электрическим током.

Принцип работы автотрансформатора

Здесь мы рассмотрим принцип работы автотрансформатора. Эти устройства можно отнести к трансформаторам, которые имеют специальное использование. Обмотки в этом устройстве связаны между собою не только магнитным полем, но и гальваническим.

При переключении обмоток можно получить как высокое, так и низкое напряжение. Переменное магнитное поле возникает в момент подключения переменного тока к сердечнику. Благодаря устройству сердечника небольшое напряжение способно создавать сильное МП. Автотрансформаторы довольно часто используют в областях, где существует незначительное изменение напряжения.

На сегодняшний день существуют также узкоспециализированные лабораторные трансформаторы. Они имеют другой принцип работы трансформатора.

Их обмотка должна выполняться из ферромагнитного материала. Она сводит резонансное движение к минимуму. К основным его отличиям относят:

  1. Кроме ферромагнетика используют медный провод.
  2. Он имеет низкие допустимые параметры.
  3. В нем работает система строчного ролика.

Эти трансформаторы также могут иметь недостатки, к которым относят:

  • Все цепи нужно изолировать, так как они имеют сильную связь.
  • Его нельзя использовать для защиты в мощных цепях.
  • Ремонт стоит достаточно дорого.

Работа гидротрансформатора

Наверное, каждый водитель бульдозера знает принцип работы гидротрансформатора. На самом деле прибор является муфтой, которая вращается два раза. Устанавливать его необходимо между двигателем. Это необходимо чтобы получить вращательное движение. Механизм напоминает бублик, но у него достаточно сложная конструкция:

  • По краям находятся специальные насосы. Передний прибор будет передавать жидкость на турбинное колесо.
  • Переднее колесо необходимо соединить с главным валом. Благодаря этому он будет передавать жидкость по механизму.

Как видите, принцип работы трансформатора у всех устройств практически одинаковый. Существуют некоторые особенности, но все зависит от его модели.

Вам будет интересно: типы трансформаторов тока.

vse-elektrichestvo.ru

Как работает трансформатор?

  Рассмотрим принцип работы трансформатора на примере однофазного двухобмоточного трансформатора, электромагнитная схема которого представлена ниже:

На замкнутом магнитопроводе из ферромагнитного материала расположены две обмотки, первичная и вторичная. На первичную обмотку подаётся входное напряжение U1 от источника переменного тока (электрической сети), а к вторичной, на которой наводится (индуктируется) переменное напряжение  U2, подключается нагрузка, имеющая сопротивление Zн. Применение ферромагнитного магнитопровода даёт возможность уменьшать магнитное сопротивление контура, по которому замыкается магнитный поток, что положительно отражается на усилении электромагнитной связи между обмотками.

В подключенной к сети первичной обмотке трансформатора протекает переменный ток, который в свою очередь создаёт переменный магнитный поток Ф, замыкающийся по магнитопроводу. Переменный магнитный поток Ф индуцирует в обеих обмотках переменные электродвижущие силы (ЭДС) е1 и е2. Мгновенные значения этих ЭДС, согласно закону Максвелла, пропорциональны числу витков w1 и w2 соответствующих обмоток и скорости изменения магнитного потока dФ/dt, определяются выражением:

Из этого следует, что отношение действующих и мгновенных значений ЭДС в обмотках можно представить как:

Падением напряжения в обмотках трансформатора можно пренебречь, поскольку оно обычно составляет 3%…5% от номинальных значений,  и считать что E1≈U1 и E2≈U2 . Тогда получим:

Из этого равенства отношений, напряжений и количества витков соответствующих обмоток, следует, что подобрав (рассчитав) количество витков обмоток при заданном напряжении U1 можно получить желаемое напряжение U2 (то есть U2< U1, U2>U1 или  U2=U1).

Если надо получить U2< U1, то количество витков w2 вторичной обмотки должно быть меньше количества витков w1 первичной обмотки, такой трансформатор называют понижающим. Если же надо получить U2>U1, то количество витков w2 вторичной обмотки должно быть больше количества витков w1 первичной обмотки, такой трансформатор называют повышающим.

Предположим, что количество витков w1 первичной обмотки больше количества витков w2 вторичной обмотки. Это значит что в дальнейшем мы будем рассматривать работу двухобмоточного понижающего трансформатора.

Важным параметром, которым широко пользуются в электротехнических расчетах, является коэффициент трансформации, представляющий собой отношение ЭДС обмотки высшего напряжения Ев.н. к ЭДС обмотки низшего напряжения Ен.н. (или отношение числа витков wв.н.  обмотки высшего напряжения к числу витков wн.н.  обмотки низшего напряжения).

Следует обратить внимание, что значение коэффициента трансформации всегда больше единицы (поскольку всегда Ев.н. > Ен.н., wв.н.  > wн.н.).

В электроэнергетике в системах распределения и передачи энергии применяют также и трехобмоточные  трансформаторы, а для устройств автоматики и радиоэлектроники – многообмоточные трансформаторы. На магнитопроводе этих трансформаторов находится три или большее число изолированных друг от друга обмоток. Это даёт возможность получать большее число напряжений (U2, U3, U4 и так далее, необходимых для питания различных групп электрических цепей), подавая напряжение (U1) только на одну (первичную) обмотку.

Трансформаторы преобразуют только напряжения и токи, оставляя мощность приблизительно постоянной (входная мощность первичной обмотки должна равняться сумме мощностей вторичных обмоток с учётом, как правило, незначительных, внутренних потерь энергии в самом трансформаторе). В случае с двухобмоточным понижающим трансформатором, увеличение напряжения на вторичной обмотке  (без изменения напряжения на первичной) в k раз должно привести к уменьшению тока во вторичной обмотке в k раз:

Ведь   мощность P=U∙I∙сos φ , U1∙I1∙cos φ ≈ U2∙I2∙cos φ  , отсюда I2 ≈ U1∙I1/ U2

Для трансформаторов важной особенностью является то, что они могут работать только в цепях переменного тока. Если подключить к цепи постоянного тока первичную обмотку трансформатора, то в его магнитопроводе образуется магнитный поток, но он будет постоянным по направлению, величине и времени. Поэтому, в установившемся режиме, в обмотках трансформатора (как первичной, так и вторичной) не будет индуктироваться ЭДС (формула 1а) . Как следствие, не будет выполняться передача электроэнергии из первичной цепи во вторичную. При этом из-за отсутствия, противоЭДС Е1, ток I1 в первичной обмотке резко возрастает и становится равным I1=U1/r1 (где r1 – сопротивление обмотки w1). Поэтому, подключение к цепи постоянного тока, может представлять серьёзную опасность для трансформатора и не только.

Среди важных свойств трансформатора следует выделить его способность преобразовывать величину нагрузочного сопротивления. Например, если к источнику переменного тока подключить сопротивление r не напрямую, а через трансформатор с коэффициентом трансформации k, то его величина для цепи источника становится равной:

где Р1 — это мощность, которую трансформатор потребляет от источника переменного тока; Р2= I2²∙r ≈ P1— мощность, которую потребляет сопротивление r от трансформатора.

Из этого можно сделать вывод, что трансформатор изменяет величину сопротивления r для цепи источника переменного тока в k² раз. Поэтому, это свойство часто используют разработчики электрических схем для согласования сопротивления источника электроэнергии с сопротивлением нагрузки.

elenergi.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
