Бесплатные учебные версии

Предлагаем вашему вниманию бесплатные программы, дистрибутивы которых вы можете скачать для использования в учебных целях.

Ознакомьтесь с линейкой продуктов КОМПАС и рекомендациями по их использованию для каждого типа пользователей.

КОМПАС-3D Учебная версия

Полнофункциональная версия системы трехмерного моделирования КОМПАС-3D. Позволяет создавать трехмерные модели деталей и сборок, чертежи и спецификации любой сложности. Поможет в выполнении домашних заданий по техническим дисциплинам, творческих, курсовых, дипломных и прочих учебных работ.

Особенности использования КОМПАС-3D Учебная версия

  • Предлагает возможности полнофункциональной версии программного обеспечения КОМПАС-3D с ограничением по сроку действия лицензии. Предназначена для использования исключительно в ознакомительных и образовательных целях учащимися любых учебных заведений.
  • Лицензионным соглашением допускается установка только на личный домашний компьютер физического лица.
  • Учебную версию разрешается использовать исключительно в личных некоммерческих целях для выполнения собственных домашних заданий, курсовых и дипломных проектов, других учебных работ, а также создания документов для самостоятельного некоммерческого использования. Работы, связанные с извлечением прибыли, являются коммерческими.
  • Недопустимо устанавливать в учебных классах на компьютеры юридических лиц.
  • Учебная версия имеет собственный тип файлов, несовместимый с файлами, созданными в коммерческой версии КОМПАС-3D. Файлы, созданные в КОМПАС-3D Учебная версия, можно открыть в КОМПАС-3D Home, учебных комплектах КОМПАС-3D, используемых в учебных заведениях, а также в КОМПАС-3D Персональная лицензия для преподавателя.
  • При печати на поле чертежей выводится сообщение «Не для коммерческого использования».
  • Лицензия интегрирована в продукт, никаких дополнительных действий для активации не требуется.
  • Всем пользователям КОМПАС-3D Учебная версия предоставляет техническая поддержка уровня «Начальная».

Перед загрузкой КОМПАС-3D Учебная версия обязательно ознакомьтесь с Лицензионным соглашением. Приступая к загрузке, вы подтверждаете своё согласие со всеми пунктами Лицензионного соглашения.

Скачать бесплатную версию КОМПАС-3D Учебная версия (дистрибутив доступен только после регистрации)

КОМПАС-3D LT

Облегченная версия профессиональной системы трехмерного моделирования КОМПАС-3D. Позволяет создавать трехмерные модели деталей и выпускать конструкторскую документацию.

Официальный сайт КОМПАС-3D LT — kompas.ru/kompas-3d-lt/.

Особенности использования КОМПАС-3D LT

  • Можно использовать исключительно в ознакомительных и учебных целях. Выполнять собственные домашние задания, творческие и прочие учебные работы, а также создавать документы для самостоятельного некоммерческого использования.
  • Использование в коммерческих целях незаконно. Вы не можете выполнять в КОМПАС-3D LT учебные работы на заказ, а также выпускать документацию для изготовления изделий на продажу.
  • При использовании КОМПАС-3D LT в ознакомительных целях следует учитывать, что функциональные возможности этой системы существенно ограничены по сравнению с профессиональной версией КОМПАС-3D. Так, с ее помощью пользователю доступно трехмерное моделирование только деталей (в профессиональной версии — деталей и сборок), создание в одном файле только одного листа чертежа (в профессиональной версии — многолистовых чертежей) и т.д. Полный список отличий профессиональной версии от КОМПАС-3D LT содержится в Справочной системе.
  • Работает с собственным типом файлов. Файлы, созданные в КОМПАС-3D LT, невозможно открыть в профессиональной версии, но можно в КОМПАС-3D Home и лицензионных университетских лицензиях.
  • В КОМПАС-3D LT открываются только документы, созданные в КОМПАС-3D V12 или одной из предыдущих версий системы КОМПАС-3D или КОМПАС-3D LT (но не в более новой версии!)
  • В связи с тем, что в профессиональной версии системы КОМПАС-3D доступны более широкие возможности создания и редактирования объектов, чем в КОМПАС-3D LT, документы, созданные в профессиональной версии, могут содержать информацию, ввод и редактирование которой не поддерживаются в КОМПАС-3D LT. Особенности работы с этой информацией описаны в Справочной системе.

Перед загрузкой КОМПАС-3D LT обязательно ознакомьтесь с Лицензионным соглашением. Приступая к загрузке, вы подтверждаете своё согласие со всеми пунктами Лицензионного соглашения.

Скачать КОМПАС-3D LT V12 (109 МБ)

КОМПАС-3D Viewer

Утилита просмотра и печати документов, созданных в системах КОМПАС-3D и КОМПАС-3D LT, а также файлов в форматах DXF и DWG.

Особенности использования КОМПАС-3D Viewer

  • В КОМПАС-3D Viewer можно открыть только документы, созданные в текущей или одной из предыдущих версий системы КОМПАС-3D или КОМПАС-3D LT (но не в более новой версии!)
  • КОМПАС-3D Viewer позволяет просмотреть или распечатать документы, но не редактировать их.
  • КОМПАС-3D Viewer может быть установлен в организациях, оказывающих платные услуги по выводу на печать КОМПАС-документов.
  • Если вам требуется распечатать или просмотреть документ на компьютере, на котором не установлено и не может быть установлено программное обеспечение КОМПАС, вы можете поступить следующим образом. Перепишите на компакт-диск две папки — Bin и Sys — из установленного на вашем компьютере дистрибутива КОМПАС-3D Viewer. Также разместите в папке Bin файл libmmd.dll (его можно взять в системной папке …\system32). Чтобы запустить утилиту КОМПАС-3D Viewer на любом компьютере, вызовите с этого компакт-диска файл Bin/kViewer.Exe.

    Обратите внимание на то, что указанный режим использования КОМПАС-3D Viewer не является штатным!

Скачать КОМПАС-3D Viewer (214 МБ)

Renga Architecture

Одна из систем, входящих в линейку продуктов Renga. Система предназначена для архитектурно-строительного 3D-проектирования зданий и сооружений по технологии информационного моделирования (BIM). Позволяет создать архитектурную 3D-модель здания или сооружения начиная от концепции и заканчивая детальной проработкой, наполнить ее необходимой информацией в соответствии с требованиями заказчика и норм проектирования с последующим автоматическим получением чертежной документации в виде планов, разрезов, фасадов, узлов и спецификаций. Интерфейс системы легок в освоении, что позволит легко освоить инструмент для BIM-проектирования и использовать его в будущем в проектной организации.

Для качественной подачи проекта в Renga реализована связь с:

  • системой для визуализации Artisan Rendering для Renga через открытый API
  • системами для визуализации 3D MAX, Blender и т.д. через форматы OBJ, DAE
  • очками виртуальной реальности (VR) Oculus Rift через открытый API
  • возможность передавать 3D-модель для печати на 3D-принтер через формат STL

Для обмена данными с другими BIM-системами в Renga есть возможность импортировать/экспортировать 3D-модель в формате IFC.

Скачать Renga Architecture

Renga Structure

Одна из систем, входящих в линейку продуктов Renga. Система предназначена для 3D-проектирования конструктивной части зданий/сооружений по технологии информационного моделирования (BIM). Позволяет создать 3D-модель здания или сооружения или использовать ранее созданную модель из Renga Architecture, наполнить ее необходимой информацией. Проработать металлические узлы и узлы сопряжения монолитных железобетонных изделий, а так же быстро разложить арматурные элементы в конструкции получив по ним спецификацию и необходимую чертежную документацию.

Для обмена данными с другими системами, в том числе для выполнения аналитических расчетов( SCAD, ЛИРА, АПМ) Renga позволяет обмениваться данными через формат IFC.

Скачать Renga Structure

КОМПАС-3D

КОМПАС-3D (пробная версия) — система трехмерного моделирования.

Подробнее

Включает универсальную систему автоматизированного проектирования, конфигурации Машиностроение, Приборостроение и Строительство.

В пробной версии предоставляется возможность полнофункциональной работы в течение 30 календарных дней. После окончания ознакомительного периода система перейдет в деморежим (отключается возможность сохранения документов).

Перейти на сайт КОМПАС для скачивания пробной версии (потребуется регистрация)

Artisan Rendering, система фотореалистичного рендеринга для КОМПАС-3D

Artisan Rendering — это инструмент создания высококачественных фотореалистичных изображений изделий и зданий, спроектированных в КОМПАС-3D. С помощью приложения вы можете комбинировать материалы и освещение, фон и сцену и буквально в несколько кликов пройти путь от трехмерной модели до фотореалистичного изображения.

Подробнее

Электронный справочник конструктора

Электронный справочник конструктора (пробная версия) — расчетно-информационная система, содержащая обширную информационную базу о конструктивных элементах деталей, стандартных изделиях, типовых узлах, деталях и методики их расчета. Представлены также справочные данные о материалах, шероховатостях поверхностей, допусках и посадках, предельных отклонениях формы и расположения поверхностей.

Подробнее

В пробной версии предоставляется возможность полнофункциональной работы в течение 15 календарных дней.
После окончания ознакомительного периода отключается возможность просмотра статей справочника.

Скачать (135 МБ)

Использование бесплатных и пробных версий ПО АСКОН регулируется условиями прилагаемого при их загрузке и/или установке лицензионного соглашения с конечными пользователями.

Информация об установке и настройке

edu.ascon.ru

НОУ ИНТУИТ | Лекция | Общие сведения о программе КОМПАС

Аннотация: Цель лекции: Ознакомится с назначением данного продукта. Рассмотреть область его применения, краткий обзор развития данной САПР, основные возможности, приложения (дополнительные модули).

Введение

Вы когда либо задумывались сколько времени при разработке детали занимает рутинная «дурная» работа? Проведя нехитрые подсчеты выяснится что около 50% времени расходуется на оформление чертежей, расчет объемов и массы детали, подбору материалов передач и многие другие операции простые по сути, но достаточно трудоемкие и продолжительные во времени.

Цель данного курса – не только научить пользователя базовым навыкам работы с программой, но и показать основные возможности программы. Программа имеет ряд возможностей среди которых основная масса является базовыми и не требует дополнительных установок.

Первые лекции посвящены описанию основных продуктов компании АСКОН и установке программного обеспечения. Затем описывается модуль КОМПАС График предназначенный для построения чертежей и оформления конструкторской документации. Уделено внимание выводу документов на печать, именно эта операция ставит начинающих пользователей «в тупик».

Рассматривая модуль КОМПАС 3D были изучены способы построения моделей, которые очень похожи с другими программными средствами.

Уделено значительное внимание дополнительным возможностям программы: системам расчета передач, системе проектирования пружин, системе прочностного расчета.

Описано взаимодействие программы КОМПАС с другими программами схожими по возможностям и назначению с КОМПАС; AutoCAD, SolidWorks.

1.1 Общие сведения

Наверное каждому из нас рано или поздно приходится графически представлять информацию. Особенно важна эта процедура для тех кто непосредственно занимается практической и научной деятельностью в области технических наук. Еще недавно труд инженера представлял собой рутинную работу и ворох испорченной бумаги. Теперь с развитием САПР (систем автоматизированного проектирования) деятельность инженеров, конструкторов, технологов значительно упростилась. Не последнюю роль сыграло то, что в свободном доступе появилось программное обеспечение которое позволяет создавать полный комплект конструкторской документации, создавать объемные (3D) модели. Так же появилась возможность создавать чертежи уже по готовым 3D моделям. И это далеко не полный перечень функций, которые предлагают нам САПР для упрощения и облегчения инженерной деятельности.

В предлагаемом курсе мы рассмотрим построение чертежей, оформление их в соответствие с требованиями ЕСКД (единой системы конструкторской документации) и СПДС (системы проектной документации для строительства), составление спецификаций, построение 3D моделей, построение чертежей на основе уже готовых 3D моделей, использование библиотеки стандартных изделий, возможности применения полученных результатов в других САПР.

1.2 Общие сведения о программе, краткий обзор развития семейства САПР Компас

Компас – это название продукта семейства САПР которые служат для построения и оформления проектной и конструкторской документации в соответствие с требованиями ЕСКД и СПДС.

Программы данного семейства автоматически генерируют ассоциативные виды трехмерных моделей, в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом. Программа может предоставлять возможность ассоциированной связи модели с чертежами, то есть при изменение модели автоматически происходят изменения и на чертеже. Программа очень полезна и получила широкое применение при составление руководств по эксплуатации к тем или иным видам продукции, при составление проектной документации на те или иные виды работ.

Программа «Компас» является продуктом компании «Аскон», а само название «Компас» является акронимом от фразы «комплекс автоматизированных систем», в торговых марках получило написание заглавными буквами «КОМПАС».

Данная программа очень уверенно «чувствует себя» на рынке САПР постсоветского пространства, это объясняется рядом причин:

  • интерфейс полностью русифицирован;
  • построение всех чертежей и оформление документации ведется в соответствие с требованиями предъявляемыми к конструкторской документации;
  • интерфейс интуитивен и прост для начинающего пользователя;
  • те возможности которые предлагаются ничем не уступают заграничным аналогам типа AutoCAD, Solid Works и др., при этом в отличие от перечисленных продуктов она имеется в свободном доступе;
  • возможность участвовать в развитие данного программного обеспечения, что также интересно;

Отправной точкой в своем развитие и представление как уже готовый программный продукт можно считать 1989 год когда появилась первая версия программы «Компас 1.0», но для нас обычных пользователей интерес представляет другая дата 1997 год именно в этом году вышла первая версия под Windows – «Компас 5.0». Уже в 2000 году был выпущен «Компас 5.10», а в 2003 – «Компас 6.0», 2004 – «Компас 7.0», 2007 – «Компас 8.0». Далее обновления стали следовать с периодичностью раз в год. Мы с вами будем пользоваться последней версией программы состоянием на 2014 год – «Компас 15» которая вышла 17 марта 2014 года.

1.3 Основные продукты семейства «КОМПАС»

Основные продукты семейства КОМПАС служат для предоставления и работы с графическими объектами – чертежами, а также с твердотельными моделями. Основные продукты семейства можно разделить условно на те которые служат для создания чертежей и на те которые служат как для создания чертежей так и для создания моделей, так же можно классифицировать на платные и бесплатные версии.

К графическим продуктам следует отнести: «Компас График», «Компас СПДС», «Компас 3D», «Компас 3D Home», «Компас 3D LT». Все они служат для создания чертежей, спецификаций и прочей документации. «Компас График» выпускается двух конфигураций, может служить и как только программа для создания чертежей так и программа для создания чертежей и 3D моделей.

К продуктам служащим для создания твердотельных моделей можно отнести «Компас 3D», «Компас 3D Home», «Компас 3D LT».

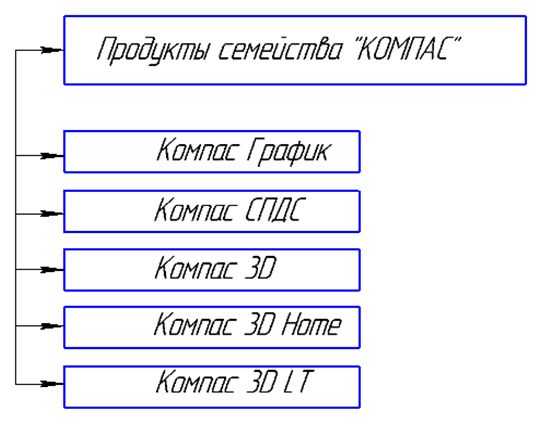

Рис.
1.1.
Основные продукты семейства КОМПАС

На рис. 1.1 показаны основные продукты семейства КОМПАС. Ниже дадим их классификацию.

Компас График – универсальная система автоматизированного проектирования. Предлагает широкие возможности автоматизированного проектирования работ различного профиля. Система решает задачи 2D проектирования и выполнения документации. Все средства программы направлены на создание высококачественных чертежей, схем, спецификаций, пояснительных, расчетных записок, технических условий и инструкций.

Преимущество данного продукта состоит в том, что имеется более 50 стилей оформления документации, возможность оформлять документацию на основание потребностей организации, имеется возможность последующей конвертации чертежей в форматы читаемые и другими программными средствами то есть проектировщику не следует ориентироваться на заказчика и думать о том какой у него установлен графический редактор.

Возможности программы Компас – График:

  • много документальный режим работы с графической информацией;
  • поддержка много листового чертежа;
  • возможность коллективной работы над чертежом;
  • различные и удобные способы создания чертежей;
  • интеллектуальные режимы привязок;
  • любые стили линий, штриховок, оформления текста;
  • средства создания параметрических элементов;
  • возможность создания каталогов типовых элементов;
  • встроенный табличный редактор;
  • имеется возможность расчета валов и передач;

www.intuit.ru

Программа компас и его возможности

Пояснительная записка

Система KOMПAC-3D предназначена для создания как чертежей (2D моделирование) так и трехмерных моделей (3D моделирование). Система обладает собственным математическим ядром и параметрической технологией. Основная задача, решаемая системой — это моделирование изделий с целью сокращения периода проектирования и скорейшего их запуска в производство. Кроме быстрого получе­ния конструкторско-технологической документации система позволяет:

> передавать в электронном виде геометрию детали в расчетные пакеты;

> передавать электронные копии изделий для их изготовления на станки с числовым программным управлением;

> создавать дополнительные изображения деталей для составления каталогов и иллюстраций к технической документации.

Система автоматизированного проектирования (САПР) родилась в 60-е годы прошлого века, но лишь с бурным развитием вычислительной техники последнего десятилетия стало возможным создание аппаратных и программных средств машинной графики. Полный переход на автоматизированное проектирование позволит уменьшить время создания чертежей и другой конструкторско-техно­логической документации, а также повысить качество выполнения документов. Конструкторские документы, выполненные традиционным способом с помощью карандаша и ватмана, свидетельствуют о низкой производственно-технологиче­ской базе предприятия, у которого мало шансов в борьбе за крупные заказы ма­шиностроительной продукции. Однако широкое использование компьютерной техники позволит лишь исключить рутинный труд: использование шаблонов и библиотек конструкторско-технологической документации, вычисления, моде­лирование производственных процессов и др. Творческий потенциал человека никакой вычислительной техникой не заменить. Поэтому разработка свежих идей и концепций создания новой техники остается прерогативой инженера и ученого.

В настоящее время невозможно себе представить современное промышленное предприятие или проектно-конструкторское бюро без компьютеров и специальных программ, предназначенных для разработки конструкторской документации или проектирования. Применение вычислительной техники в области проектирования стало свершившимся фактом и доказало свою высокую эффективность. Рыночные отношения и жесткая конкуренция заставляют руководителей предприятий и специалистов заниматься вопросами автоматизации проектно — конструкторских и технологических отделов.

Переход на компьютерное проектирование позволит сократить не только сроки разработки конструкторской и технологической документации, но и существенно повысить качество создаваемых изделий и выпускаемых документов.

Российская компания АСКОН (www.ascon.ru) создана в 1989 г. и в настоящее время является в России ведущим разработчиком систем для автоматизации предприятий. Основным направлением деятельности компании является разработка систем для автоматизированного проектирования, технологической под­готовки производства, документооборота и систем управления жизненным цик­лом изделия (CAD/CAM/PLM систем).

В настоящее время САПР КОМПАС широко применяются в машиностроении, приборостроении, строительстве и энергетике.

Х/КОМПАС используется студентами специализированных кафедр при создании курсовых и дипломных проектов.

В средней школе КОМПАС используется в рамках преподавания курсов информатики, технологии, черчения, геометрии.

Основная задача, решаемая системой КОМПАС-3D V8 — моделирование изделий с целью существенного сокращения периода проектирования и скорейшего их запуска в производство. Эти цели достигаются благодаря возможностям

— быстрого получения конструкторской и технологической документации, необходимой для выпуска изделий (сборочных чертежей, спецификаций, деталировок и т.д.),

— передачи геометрии изделий в расчетные пакеты,

— передачи геометрии в пакеты разработки управляющих программ для оборудования с ЧПУ,

— создания дополнительных изображений изделий (например, для составления каталогов, создания иллюстраций к технической документации и т.д.).

Учебно-тематический план

Тема

Кол-во часов

Ознакомление KOMПAC-3D

2

Контрольный тест.

Ознакомление с интерфейсом системы

4

Работа с компактной панелью:

Геометрия

3

Размеры

1

Обозначения

1

Редактирование

2

Выделение

1

Контрольный срез

1

Повторение

2

Итого

17

Введение.

Основные компоненты КОМПАС-3D V8 — собственно система трехмерного твердотельного моделирования, чертежно-графический редактор и модуль проектирования спецификаций.

Система трехмерного твердотельного моделирования предназначена для создания трехмерных ассоциативных моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и стандартизованные конструктивные элементы. Параметрическая технология позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа. Многочисленные сервисные функции облегчают решение вспомогательных задач проектирования и обслуживания производства.

Чертежно-графический редактор (КОМПАС-График) предназначен для автоматизации проектно-конструкторских работ в различных отраслях деятельности. Он может успешно использоваться в машиностроении, архитектуре, строительстве, составлении планов и схем — везде, где необходимо разрабатывать и выпускать чертежную и текстовую документацию.

Совместно с любым компонентом КОМПАС-3D V8 может использоваться модуль проектирования спецификаций, позволяющий выпускать разнообразные спецификации, ведомости и прочие табличные документы.

Документ-спецификация может быть ассоциативно связан со сборочным чертежом (одним или несколькими его листами) и трехмерной моделью сборки.

При разработке функций и интерфейса КОМПАС-3D V8 учитывались приемы работы, присущие машиностроительному проектированию.

Мы уверены, что вы сделали правильный выбор, начав сотрудничество с компанией АСКОН — одной из лидирующих фирм в области разработки систем автоматизированного проектирования!

Основные разделы Справочной системы перечислены в Содержании. Оно расположено на соответствующей вкладке в левой части окна, появляющегося на экране сразу после вызова справки.

Главы и входящие в них разделы представлены в оглавлении в виде пиктограмм («книжек» и «страниц»). Чтобы увидеть содержимое главы, дважды щелкните мышью на ее пиктограмме или выделите ее название и нажмите клавишу . Повторение этого действия приведет к сворачиванию содержимого главы в окне содержания. Для просмотра нужного раздела щелкните мышью на его названии.

Для поиска разделов справочной системы по ключевым словам активизируйте вкладку Индекс. В ней вы можете выбрать из предложенного списка ключевое слово или фразу. Для ускорения поиска можно ввести в соответствующем поле первые буквы искомого ключевого слова. После выбора ключевого слова щелкните на нем мышью или выделите его и нажмите кнопку Показать. На экране появится раздел Справочной системы, который ассоциируется с выбранным ключевым словом. Если таких разделов несколько, на экране появится список их названий; выберите в нем нужный раздел и нажмите клавишу .

Если список ключевых слов не содержит нужного слова или выражения, можно произвести полнотекстовый поиск. В этом случае будут найдены разделы, текст которых содержит введенное слово (или фразу). Для полнотекстового поиска активизируйте вкладку Поиск и в появившихся диалогах выберите нужный вариант поиска (обычно бывает достаточно минимальных возможностей поиска). После указания варианта поиска на вкладке Поиск появляются поля для выбора слова и содержащих его разделов (до тех пор, пока ни одно слово не выбрано, в списке видны названия всех разделов Справочной системы). Для просмотра нужного раздела щелкните мышью на его названии.

Вы можете изменить ширину области, содержащей вкладки выбора раздела. Для этого «перетащите» мышью границу, отделяющую ее от области просмотра раздела. Чтобы отключить отображение этой области выбора в окне справки, нажмите кнопку Разделы на инструментальной панели окна.

Как правило, разделы содержат «всплывающие подсказки», определения и ссылки на другие разделы. Для их вызова нужно щелкнуть мышью по выделенному цветом термину или названию раздела.

Признаком возможности вызова подсказки или другого раздела является появление курсора при прохождении его над текстом ссылки или термина. Для последовательного перебора подсказок и ссылок в разделе пользуйтесь клавишей .

КОМПАС-3D — многооконная и многодокументная система. В ней могут быть одновременно открыты окна всех типов документов КОМПАС — моделей, чертежей, фрагментов, текстово-графических документов и спецификаций. Каждый документ может отображаться в нескольких окнах.

Команды вызываются из страниц Главного меню, контекстного меню или при помощи кнопок на Инструментальных панелях.

При работе с документом любого типа на экране отображаются Главное меню и несколько панелей инструментов: Стандартная, Вид, Текущее состояние, Компактная.

Состав меню и панелей зависит от типа активного документа. Команды, управляющие отображением инструментальных панелей, находятся в меню Вид — Панели инструментов.

Пользователь может изменять состав Главного меню и системных Инструментальных панелей, а также создавать собственные панели. Для вызова диалога, позволяющего произвести эту настройку, служит команда Сервис — Настройка интерфейса….

Для ввода параметров и задания свойств объектов при их создании и редактировании служит Панель свойств.

Работа с переменными и уравнениями ведется с помощью окна Переменные.

Для управления библиотеками и их использования предназначен Менеджер библиотек.

В Строке сообщений (если ее показ не отключен при настройке системы) отображаются подсказки по текущему действию или описание выбранной команды.

Вызов Справки по текущему действию или активному элементу интерфейса производится нажатием клавиши , вызов других типов Справки — через страницу меню Справка.

Тип документа, создаваемого в системе КОМПАС-3D, зависит от рода информации, хранящейся в этом документе. Каждому типу документа соответствует расширение имени файла и собственная пиктограмма.

Деталь — модель изделия, изготавливаемого из однородного материала, без применения сборочных операций.

Файл детали имеет расширение m3d.

Сборка — модель изделия, состоящего из нескольких деталей с заданным взаимным положением. В состав сборки могут также входить другие сборки (подсборки) и стандартные изделия.

Файл сборки имеет расширение a3d.

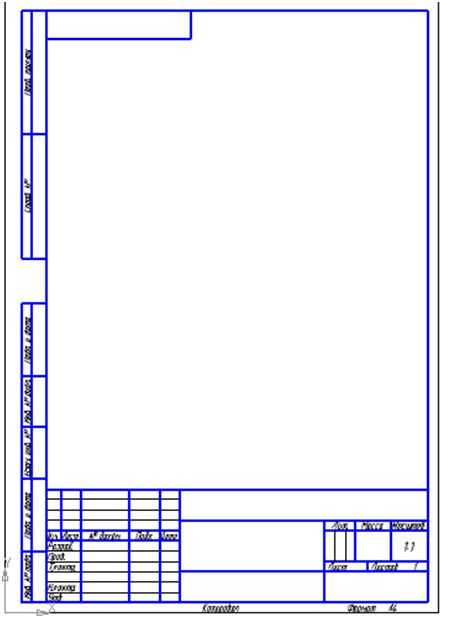

Чертеж — основной тип графического документа в КОМПАС-3D. Чертеж содержит графическое изображение изделия, основную надпись, рамку, иногда — дополнительные элементы оформления (знак неуказанной шероховатости, технические требования и т.д.). Чертеж КОМПАС-3D может содержать один или несколько листов. Для каждого листа можно задать формат, кратность, ориентацию и др. свойства. В файле чертежа КОМПАС-3D могут содержаться не только чертежи (в понимании ЕСКД), но и схемы, плакаты и прочие графические документы.

Файл чертежа имеет расширение cdw.

Фрагмент — вспомогательный тип графического документа в КОМПАС-3D. Фрагмент отличается от чертежа отсутствием рамки, основной надписи и других объектов оформления конструкторского документа. Он используется для хранения изображений, которые не нужно оформлять как отдельный лист (эскизные прорисовки, разработки и т.д.). Кроме того, во фрагментах также хранятся созданные типовые решения для последующего использования в других документах.

Файл фрагмента имеет расширение frw.

Спецификация — документ, содержащий информацию о составе сборки, представленную в виде таблицы. Спецификация оформляется рамкой и основной надписью. Она часто бывает многостраничной.

Файл спецификации имеет расширение spw.

Текстовый документ — документ, содержащий преимущественно текстовую информацию — текстовый документ. Текстовый документ оформляется рамкой и основной надписью. Он часто бывает многостраничным. В текстовом документе могут быть созданы пояснительные записки, извещения, технические условия и т.п.

Файл текстового документа имеет расширение kdw.

В КОМПАС-3D используется метрическая система мер.

Расстояния между точками на плоскости в графических документах и между точками в пространстве вычисляются и отображаются в миллиметрах. При этом пользователь всегда работает с реальными размерами (в масштабе 1:1).

При расчете массо-моментных характеристик деталей пользователь может управлять представлением результатов, назначая нужные единицы измерений (килограммы или граммы — для массы; миллиметры, сантиметры, дециметры или метры — для длины).

Числовые параметры текстов (высота шрифта, шаг строк, значение табуляции и т.п.) задаются и отображаются в миллиметрах.

Ознакомление с интерфейсом системы

Интерфейсом называется оболочка программного продукта, осуществляющая взаимосвязь между пользователем и ядром программы.

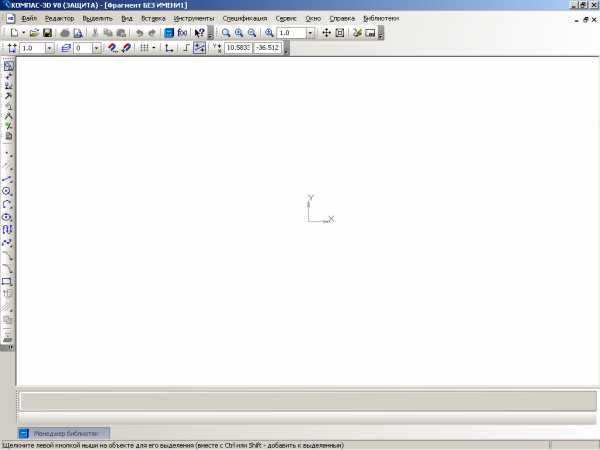

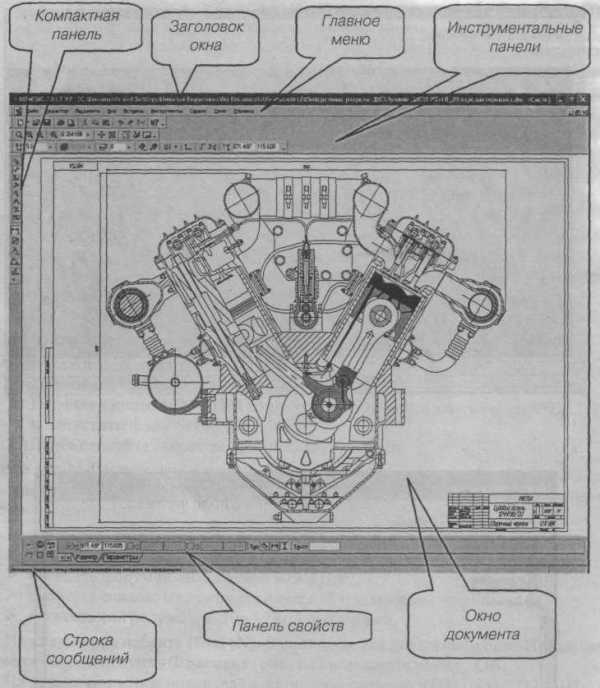

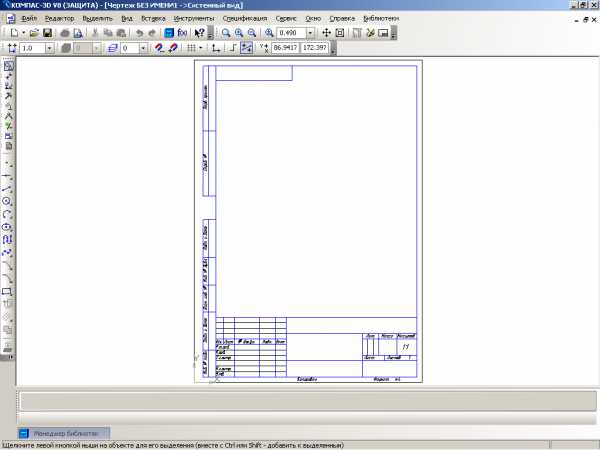

Структура интерфейса чертежно-графического редактора KOMПAC-3D показана на рис. 1.

В первой строке интерфейса помещен Заголовок окна, где указаны название программного продукта и место размещения документа. Вторым элементом идет Главное меню, которое предлагает следующие группы команд: Файл, Редактор,

Выделить, Вид, Вставка, Инструменты, Сервис, Окно и Справка. Каждая группа — это совокупность команд, выполняющих функционально близкие действия.

Две нижние строки интерфейса занимают Панель свойств и Строка сообщений. Состав панели свойств зависит от режима работы и настройки системы. Большинство команд в этой панели продублированы в Главном меню. Это сделано в целях сокращения времени выполнения команд.

Ниже Главного меню находится блок Инструментальных панелей. Эти панели содержат кнопки вызова нужных команд. Инструментальные панели могут быть объединены в компактные панели, составом которых пользователь может управлять их размещением на экране, а также создавать собственные инструментальные панели.

В левой вертикальной части окна интерфейса находится Компактная панель, которая служит для создания чертежно-конструкторской документации. Она состоит из восьми отдельных блоков, каждый из которых содержит в себе комплект команд, необходимых для геометрических построений чертежа, простановки размеров и обозначений, редактирования, параметризации, измерения, выделения, и ассоциативные виды.

Панель свойств служит для управления процессом выполнения команды, где задаются все необходимые геометрические параметры. Панель свойств может находиться в «плавающем» или в закрепленном состоянии. Закрепление панели возможно только к правой, левой или нижней границе окна документа. Чтобы закрепить панель, «перетащите» ее за заголовок к нужной границе окна. Для воз­врата в «плавающее» состояние выполните обратное действие. В зависимости от геометрического объекта или процесса Панель свойств может иметь одну или несколько вкладок. Эти вкладки содержат элементы управления различного вида: поля ввода, раскрывающиеся списки, счетчики, опции и группы переклю­чателей. Оформление Панели свойств при необходимости можно настроить.

Последнюю строчку окна интерфейса занимает Строка сообщений. В ней может отражаться следующая информация: требование системы о вводимых данных в текущий момент, информация об участке экрана, к которому подведен курсор, информация по текущему действию системы. Строка сообщений позволяет адекватно реагировать на запросы и сообщения системы и избежать ошибок.

Окно документа представляет собой рабочее поле чертежа.

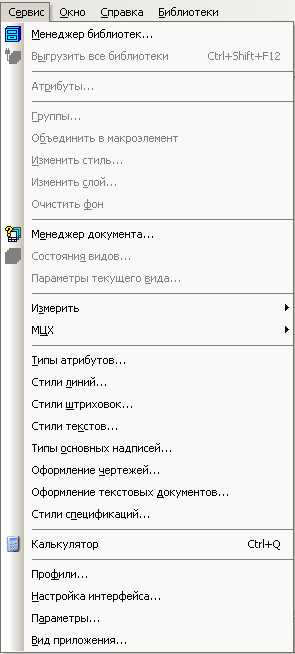

Файл

Активизация строки меню достигается щелчком мыши на изображении имени команды. Под щелчком мыши в дальнейшем понимается нажатие на левую кнопку мыши. После нажатия левой кнопкой мыши на меню Файл откроется диалоговое окно со списком команд.

Редактор

Этот пункт главного меню доступен, если выделен один графический объект. Он вызывает процесс редактирования параметров выделенного объекта.

Другой способ запуска редактирования параметров объекта — двойной щелчок мышью по этому объекту.

Редактор имеет 16 команд, расположенных в пяти блоках: блок отмены, состоящий из двух команд, блок вырезания-вставки (3 команды), блок удаления и трансформации объектов (3 команды), блок выделения (одна команда) и блок операций с графическими объектами (7 команд).

Команды Выделить

На этой странице Главного меню находятся команды выделения объектов чертежа или фрагмента.

С помощью команд Выделить можно выделять объекты различными способами или их комбинациями, а также отменить сделанное выделение.

Выделенные элементы будут подсвечены назначенным в диалоге настройки цветом (по умолчанию цвет выделения — зеленый).

После выделения группы элементов их можно копировать в буфер обмена, удалять, выполнять над ними различные операции редактирования и т. д. Страница меню Выделить имеет подменю из 12 команд.

Это подменю содержит следующие команды: Объект, Рамкой, Вне рамки, Секущей рамкой, Секущей ломаной, Прежний список, Слой, По типу, По стилю кривой, Исключить.

Вид

На этой странице Главного меню находятся команды управления объектов интерфейса, чертежей или фрагментов. Этот пункт Главного меню имеет подменю из семи команд.

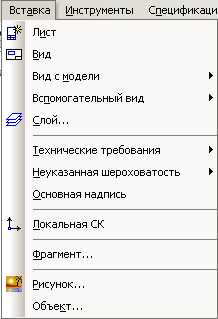

Вставка

Эта страница меню позволяет управлять слоями и системой координат. В режиме создания фрагмента содержит меню из двух команд: Слой и Локальная СК. В режиме создания чертежа имеет меню из следующих команд: Вид, Вид с модели, Слой, Технические требования, Неуказанная шероховатость, Основная надпись и локальная СК.

Инструменты

Эта страница меню содержит подменю из 6 команд.

Подменю содержит панели: Геометрия, Размеры, Обозначения и Параметризация. Кроме этого в этом подменю имеются команды Штриховка и Ввод текста.

Сервис

Эта страница главного меню содержит подменю из 6 блоков команд: Операции с библиотеками, Объединить в макроэлемент, Состояние видов, Измерить, Калькулятор, Настройка интерфейса.

Справка

При работе над созданием чертежно-графической документации периодически возникает необходимость в оперативной справочной информации, особенно в период начального ознакомления. Справочную систему можно вызвать, нажав последнюю кнопку в Главном меню.

Страница Справка состоит из следующих разделов: Содержание, Контекстная, Что это такое, Стартовая страница, Компас в Интернете, Команды клавиатуры, О программе.

Работа с компактной панелью

Это панель, на которой расположены Кнопки переключения между Инструментальными панелями и кнопками самих Инструментальных панелей.

Состав Компактной панели зависит от типа активного документа: Чертеж, Фрагмент или Деталь. Активизация Инструментальных панелей производится с помощью Кнопок переключения. Активизация Инструментальных панелей, входящих в состав Компактной панели, с помощью меню невозможна.

Можно изменять состав Компактной панели. Рядом с кнопками переключения находятся маркеры перемещения. Чтобы извлечь из Компактной панели какую-либо Инструментальную панель, «перетащите» соответствующий ей маркер мы­шью за пределы Компактной панели, затем отпустите кнопку мыши. На экране появится выбранная Инструментальная панель. Соответствующая ей кнопка пе­реключения на Компактной панели исчезнет. Обратите внимание на то, что теперь активизация этой инструментальной панели возможна с помощью меню.

Чтобы вернуть или добавить Инструментальную панель в состав Компакт­ной панели, нажмите и удерживайте клавишу Alt. Затем мышью «перетащите» заголовок Инструментальной панели так, чтобы «наложить» ее на Компактную панель. Когда рядом с курсором появится знак плюс, отпустите кнопку мыши и клавишу Alt. Инструментальная панель будет включена в Компактную.

Кнопки переключения:

Геометрия

Панель Геометрия содержит ввод следующих геометрических примитивов: Точки, Вспомогательные прямые, Отрезки, Окружности, Дуги, Эллипсы, Непрерывный ввод объектов, Кривые, Ломаные, Фаски, Скругления, Прямоугольники, Многоугольник и Эквидистанты. Каждый из указанных геометрических примитивов имеет несколько способов построения.

Размеры

Этот пункт страницы Главного меню позволяет автоматически проставлять необходимые размеры на чертежах и фрагментах и содержит следующие команды: Линейные, Диаметральный размер, Радиальные, Угловые и Размер высоты.

Обозначения

Этот пункт страницы меню предназначен для начертания обозначений на конструкторско-технологической документации. Имеет подменю из 9 команд: Шероховатость, База, Линия-выноска, Знаки, Обозначение позиций, Допуск формы, Линия разреза, Стрелка взгляда, Обозначение центра.

Редактирование

Панель редактирование доступен, если выделен один графический объект. Он вызывает процесс редактирования параметров выделенного объекта.

Другой способ запуска редактирования параметров объекта — двойной щелчок мышью по этому объекту.

Редактор имеет 16 команд, расположенных в пяти блоках: блок отмены, состоящий из двух команд, блок вырезания-вставки (3 команды), блок удаления и трансформации объектов (3 команды), блок выделения (одна команда) и блок операций с графическими объектами (7 команд).

Выделение

Выделенные элементы будут подсвечены назначенным в диалоге настройки цветом (по умолчанию цвет выделения — зеленый).

Страница меню Выделить имеет подменю из 12 команд.

Это подменю содержит следующие команды: Объект, Рамкой, Вне рамки, Секущей рамкой, Секущей ломаной, Прежний список, Слой, По типу, По стилю кривой, Исключить.

Список литературы

1. Потемкин А. Инженерная графика. — М.: Лори, 2002. — 444 с.

infourok.ru

НОУ ИНТУИТ | Лекция | Общие сведения о программе КОМПАС

Аннотация: Цель лекции: Ознакомится с назначением данного продукта. Рассмотреть область его применения, краткий обзор развития данной САПР, основные возможности, приложения (дополнительные модули).

Введение

Вы когда либо задумывались сколько времени при разработке детали занимает рутинная «дурная» работа? Проведя нехитрые подсчеты выяснится что около 50% времени расходуется на оформление чертежей, расчет объемов и массы детали, подбору материалов передач и многие другие операции простые по сути, но достаточно трудоемкие и продолжительные во времени.

Цель данного курса – не только научить пользователя базовым навыкам работы с программой, но и показать основные возможности программы. Программа имеет ряд возможностей среди которых основная масса является базовыми и не требует дополнительных установок.

Первые лекции посвящены описанию основных продуктов компании АСКОН и установке программного обеспечения. Затем описывается модуль КОМПАС График предназначенный для построения чертежей и оформления конструкторской документации. Уделено внимание выводу документов на печать, именно эта операция ставит начинающих пользователей «в тупик».

Рассматривая модуль КОМПАС 3D были изучены способы построения моделей, которые очень похожи с другими программными средствами.

Уделено значительное внимание дополнительным возможностям программы: системам расчета передач, системе проектирования пружин, системе прочностного расчета.

Описано взаимодействие программы КОМПАС с другими программами схожими по возможностям и назначению с КОМПАС; AutoCAD, SolidWorks.

1.1 Общие сведения

Наверное каждому из нас рано или поздно приходится графически представлять информацию. Особенно важна эта процедура для тех кто непосредственно занимается практической и научной деятельностью в области технических наук. Еще недавно труд инженера представлял собой рутинную работу и ворох испорченной бумаги. Теперь с развитием САПР (систем автоматизированного проектирования) деятельность инженеров, конструкторов, технологов значительно упростилась. Не последнюю роль сыграло то, что в свободном доступе появилось программное обеспечение которое позволяет создавать полный комплект конструкторской документации, создавать объемные (3D) модели. Так же появилась возможность создавать чертежи уже по готовым 3D моделям. И это далеко не полный перечень функций, которые предлагают нам САПР для упрощения и облегчения инженерной деятельности.

В предлагаемом курсе мы рассмотрим построение чертежей, оформление их в соответствие с требованиями ЕСКД (единой системы конструкторской документации) и СПДС (системы проектной документации для строительства), составление спецификаций, построение 3D моделей, построение чертежей на основе уже готовых 3D моделей, использование библиотеки стандартных изделий, возможности применения полученных результатов в других САПР.

1.2 Общие сведения о программе, краткий обзор развития семейства САПР Компас

Компас – это название продукта семейства САПР которые служат для построения и оформления проектной и конструкторской документации в соответствие с требованиями ЕСКД и СПДС.

Программы данного семейства автоматически генерируют ассоциативные виды трехмерных моделей, в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом. Программа может предоставлять возможность ассоциированной связи модели с чертежами, то есть при изменение модели автоматически происходят изменения и на чертеже. Программа очень полезна и получила широкое применение при составление руководств по эксплуатации к тем или иным видам продукции, при составление проектной документации на те или иные виды работ.

Программа «Компас» является продуктом компании «Аскон», а само название «Компас» является акронимом от фразы «комплекс автоматизированных систем», в торговых марках получило написание заглавными буквами «КОМПАС».

Данная программа очень уверенно «чувствует себя» на рынке САПР постсоветского пространства, это объясняется рядом причин:

  • интерфейс полностью русифицирован;
  • построение всех чертежей и оформление документации ведется в соответствие с требованиями предъявляемыми к конструкторской документации;
  • интерфейс интуитивен и прост для начинающего пользователя;
  • те возможности которые предлагаются ничем не уступают заграничным аналогам типа AutoCAD, Solid Works и др., при этом в отличие от перечисленных продуктов она имеется в свободном доступе;
  • возможность участвовать в развитие данного программного обеспечения, что также интересно;

Отправной точкой в своем развитие и представление как уже готовый программный продукт можно считать 1989 год когда появилась первая версия программы «Компас 1.0», но для нас обычных пользователей интерес представляет другая дата 1997 год именно в этом году вышла первая версия под Windows – «Компас 5.0». Уже в 2000 году был выпущен «Компас 5.10», а в 2003 – «Компас 6.0», 2004 – «Компас 7.0», 2007 – «Компас 8.0». Далее обновления стали следовать с периодичностью раз в год. Мы с вами будем пользоваться последней версией программы состоянием на 2014 год – «Компас 15» которая вышла 17 марта 2014 года.

1.3 Основные продукты семейства «КОМПАС»

Основные продукты семейства КОМПАС служат для предоставления и работы с графическими объектами – чертежами, а также с твердотельными моделями. Основные продукты семейства можно разделить условно на те которые служат для создания чертежей и на те которые служат как для создания чертежей так и для создания моделей, так же можно классифицировать на платные и бесплатные версии.

К графическим продуктам следует отнести: «Компас График», «Компас СПДС», «Компас 3D», «Компас 3D Home», «Компас 3D LT». Все они служат для создания чертежей, спецификаций и прочей документации. «Компас График» выпускается двух конфигураций, может служить и как только программа для создания чертежей так и программа для создания чертежей и 3D моделей.

К продуктам служащим для создания твердотельных моделей можно отнести «Компас 3D», «Компас 3D Home», «Компас 3D LT».



Рис.
1.1.
Основные продукты семейства КОМПАС

На рис. 1.1 показаны основные продукты семейства КОМПАС. Ниже дадим их классификацию.

Компас График – универсальная система автоматизированного проектирования. Предлагает широкие возможности автоматизированного проектирования работ различного профиля. Система решает задачи 2D проектирования и выполнения документации. Все средства программы направлены на создание высококачественных чертежей, схем, спецификаций, пояснительных, расчетных записок, технических условий и инструкций.

Преимущество данного продукта состоит в том, что имеется более 50 стилей оформления документации, возможность оформлять документацию на основание потребностей организации, имеется возможность последующей конвертации чертежей в форматы читаемые и другими программными средствами то есть проектировщику не следует ориентироваться на заказчика и думать о том какой у него установлен графический редактор.

Возможности программы Компас – График:

  • много документальный режим работы с графической информацией;
  • поддержка много листового чертежа;
  • возможность коллективной работы над чертежом;
  • различные и удобные способы создания чертежей;
  • интеллектуальные режимы привязок;
  • любые стили линий, штриховок, оформления текста;
  • средства создания параметрических элементов;
  • возможность создания каталогов типовых элементов;
  • встроенный табличный редактор;
  • имеется возможность расчета валов и передач;

www.intuit.ru

Общие сведения о программе КОМПАС




Стр 1 из 10Следующая ⇒

КУРС ЛЕКЦИЙ

ПРОГРАММА КОМПАС

Для специальности

Технология машиностроения»

Общие сведения о программе КОМПАС

Введение

Цель данного курса – не только научить пользователя базовым навыкам работы с программой, но и показать основные возможности программы. Программа имеет ряд возможностей среди которых основная масса является базовыми и не требует дополнительных установок.

Первые лекции посвящены описанию основных продуктов компании АСКОН и установке программного обеспечения. Затем описывается модуль КОМПАС График предназначенный для построения чертежей и оформления конструкторской документации. Уделено внимание выводу документов на печать, именно эта операция ставит начинающих пользователей «в тупик«.

Рассматривая модуль КОМПАС 3D были изучены способы построения моделей, которые очень похожи с другими программными средствами.

Уделено значительное внимание дополнительным возможностям программы: системам расчета передач, системе проектирования пружин, системе прочностного расчета.

Описано взаимодействие программы КОМПАС с другими программами схожими по возможностям и назначению с КОМПАС; AutoCAD, SolidWorks.

Общие сведения

Наверное каждому из нас рано или поздно приходится графически представлять информацию. Особенно важна эта процедура для тех кто непосредственно занимается практической и научной деятельностью в области технических наук. Еще недавно труд инженера представлял собой рутинную работу и ворох испорченной бумаги. Теперь с развитием САПР (систем автоматизированного проектирования) деятельность инженеров, конструкторов, технологов значительно упростилась. Не последнюю роль сыграло то, что в свободном доступе появилось программное обеспечение которое позволяет создавать полный комплект конструкторской документации, создавать объемные (3D) модели. Так же появилась возможность создавать чертежиуже по готовым 3D моделям. И это далеко не полный перечень функций, которые предлагают нам САПР для упрощения и облегчения инженерной деятельности.


В предлагаемом курсе мы рассмотрим построение чертежей, оформление их в соответствие с требованиями ЕСКД (единой системы конструкторской документации) и СПДС (системы проектной документации для строительства), составление спецификаций, построение 3D моделей, построение чертежей на основе уже готовых 3D моделей, использование библиотеки стандартных изделий, возможности применения полученных результатов в других САПР.

Краткие итоги

· В лекции было рассмотрено область применения САПР и их роль в помощи инженеру;

· Были перечисленны основные преимущества пакета прикладных программ Компас;

· Рассмотрены основные продукты, назначение продуктов компании «Аскон»;

· Дана была характеристика и основные возможности продуктов компании»Аскон»;



Интерфейс программы

Итак наконец-то Мы перешли к практической деятельности, и как водится вначале должны ознакомиться с интерфейсомпрограммы, под интерфейсом будем подразумевать совокупность, способы взаимодействия двух систем, в более приближенном смысле это способ взаимодействия между человеком и машиной.

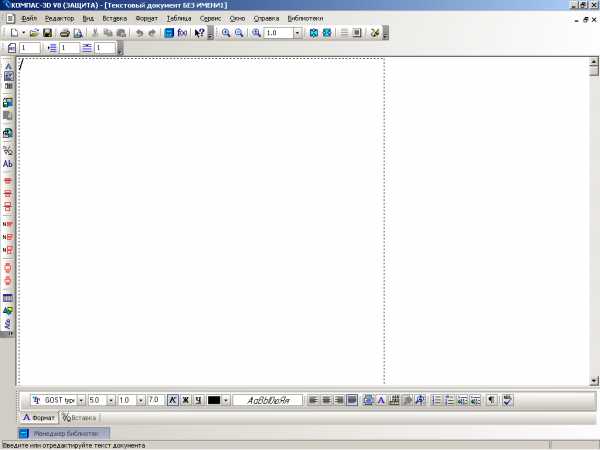

Вначале запускаем программу, в результате запуска мы получим окно.

Рис. 3.1.Рабочее окно программы Компас

Далее необходимо воспользоваться командой Файл → Создать, после этого нам предложат выбрать тип документа, выбираем чертеж.

Рис. 3.2.Выбор типа документа

После чего перед нами появится рабочее окно программы – это не что иное как разновидность графических интерфейсов пользователя, основанная на метафоре рабочего стола.

Рассмотрим основные элементы рабочего окна, вначале познакомимся с компактной панелью – это панель которая содержит несколько инструментальных панелей и кнопок переключения между ними.



— Геометрия
— Размеры
— Обозначения
— Редактирования
— Обозначения для ПСП
— Параметризация
— Измерения (2Д)
— Выделение
— Ассоциативные виды
— Спецификация


Рис. 3.3.Компактная панель

Компактная панель непосредственно необходима для построения чертежей, нанесения размеров, редактирования построенного чертежа, работа с видами. Чтобы извлечь из компактной панели инструментальную необходимо навести на нее левой клавишей мыши и отвести в правую сторону, чтобы выбрать какой то один элемент необходимо навести на него и отпустить левую кнопку мыши.

Следующей по иерархии можно считать инструментальную панель, которая служит для создания и редактирования объектов.

Рис. 3.4.Инструментальная панель «Геометрия»

Затем следует панель свойств на ней отображаются данные о текущем состояние объекта, данные об объекте, также на ней содержится панель специального управления – при помощи которой можно контролировать процесс выполнения команды.

Рис. 3.5.Панель свойств с кнопками специального управления

Область в которой Мы будем непосредственно работать будет называться графическим полем, а данные о название чертежа и версии установленного программного обеспечения будет называться панелью текущего состояния.

Очень важна и будет постоянно использоваться нами в процессе работы при выделение объекта контекстная панель – панель которая содержит наиболее часто вызываемые команды при редактирование объектов, при помощи ее мы можем изменить стиль линии, копировать, вырезать, сдвигать объект, редактировать объект, изменять его свойства.

Рис. 3.6.Контекстная панель

Очень важным моментом есть управление панелями т.е. мы можем добавлять на рабочую область те или иные панели, необходимо только воспользоваться командой «Вид» → «Панели инструментов», при помощи меток можно добавлять или удалять панели.

Рис. 3.7.Добавление и удаление панелей

После рассмотрения основных элементов рабочего стола необходимо рассмотреть основное назначение инструментов.

Основные назначение команд

3.2.1 Панель «Геометрия»

Для того чтобы начать процесс создания чертежа, нам нужно перейти на вкладку компактной панели «Геометрия», на ней содержатся следующие команды:

«Точка» — необходима для простановки точек на чертеже, например для каких – либо отметок, на инструментальной панели можно выбрать такие команды простая точка, точка на кривой, точка на расстояние.

«Отрезок» — данная команда необходима для построения отрезка, отрезок может быть обычным, по нескольким точкам, перпендикулярным, касательным и.т.д.

«Прямая» — команда, которая наиболее часто используется для построения чертежей, прямая может быть перпендикулярной, под углом, параллельно отрезку, прямой, и т.д. Характерной особенностью прямой является то, что при выводе на печать прямая не будет отображаться.

«Окружность» — команда необходимая для построения окружности с произвольным размером, с заданным размеров, с заданным центром, по нескольким точкам и т.д.

«Дуга» — команда необходимая для построения дуги по нескольким точкам, касательно к кривой, по нескольким точкам и углу раствора между ними.

«Эллипс» — дает возможность построить эллипс касательно к кривым, по диагонали прямоугольника и т.д.

«Непрерывный ввод объектов» — служит непосредственно для беспрерывного ввода объектов различного профиля, например дуга и отрезок, отрезок и отрезок под углом, эта команда очень важна при построение эскизов для 3D моделей.

«Линия» — позволяет строить ломанные линии при этом для задания расстояния и положения необходимо только управлять курсором и подтверждать команды левой клавишей мыши.

«Мультилиния» — это объект из нескольких линий эквидисциантных базовым линиям, т.е равноудаленный от базовых линий в заданном направление на заданном расстоянии, в нашем случае линия и параллельные ей равноудаленные от нее на заданное расстояние.

«Кривая Безье» — команда необходимая для построения сглаживающих линий, также в нашей программе для построения ломанных, более подробную информацию можно найти по ссылке: http://ru.wikipedia.org/wiki.

«Фаска» — команда необходимая для построения фасок с заданным углом и расстоянием. В инженерной практике фаска – это поверхность образованная торцевым скосом материала.

«Скругление» -команда, служащая для скругления между пересекающимися объектами.

«Прямоугольник» — инструмент для построения фигуры с произвольным количеством вершин, а также может быть построен под определенным углом поворота, описывать или быть вписанным в окружность.

«Собрать контур» — служит для сборки нескольких контуров различной конфигурации.

«Эквидисцианта кривой» — инструмент для построения равноудаленных от кривой параллельных равноудаленных от нее кривых на заданное расстояние, при этом можно замкнуть профиль.

«Штриховка» — Служит для нанесения штриховки, штриховка может быть внутри контура или по заданной области, можно выбрать угол направления и тип штриховки.

3.2.2 Панель «Размеры»

Рис. 3.8.Панель размеры

«Панель размеры» — необходима для нанесения размеров как линейных так и радиальных, можно указывать радиусы, скругления а также углы.

Рассмотрим основные команды панели «размеры»:

«Авторазмер» — команда которая служит для нанесения размеров при этом достаточно просто выбрать объект не указывая точек задания размеров, также размер проставляется с отклонениями.

«Линейный размер» — команда необходимая для нанесения таких размеров как размер между двумя точками, цепной размер, размер от общей базы, и т.д.

«Диаметральный размер» — команда необходимая для нанесения размеров диаметра окружности.

«Радиальный размер» — необходим для нанесения радиусов, при этом радиус может быть обычным и обозначатся стрелкой, а может быть и с «изломом».

«Угловой размер» — также как и размер может быть угловым, от общей базы, цепным и т.д.

«Размер дуги окружности» — необходим для нанесения длины дуги.

«Размер высоты» — необходим для простановки предельных отклонений, не очень часто используется.

3.2.3 «Панель Обозначения»

«Панель обозначения» также как и панель «размеры» необходима для оформления чертежей в соответствие с требованиями ЕСКД и ГОСТ. Панель «Обозначения» необходима для ввода текста, вставки таблиц, обозначения шероховатостей, обозначения позиций, нанесения допуска формы, линии разреза, выносного элемента, простановки осевых линий по 2 – м точкам, создания автоосевой линии, нанесения волнистой линии, условного пересечения. Как видим панель обозначений очень уместна для указания на чертежах технических требований, заполнения основной надписи и добавления таблицы на чертеж.

Рис. 3.9.Панель обозначения

Рассмотрим основные элементы панели обозначений.

«Ввод текста» — команда необходимая для добавления текста, а также его редактирования, чтобы ввести текст необходимо выбрать область на которую добавляется текст, ввести текст и сохранить его нажав клавишу «Создать объект» или сочетанием клавиш Ctrl+Enter.

«Ввод таблицы» — Необходима для добавления и редактирования таблиц, чтобы ввести таблицу необходимо выбрать графическую область на которую необходимо добавить таблицу, указать параметры ячеек и сохранить тем же образом что и в предыдущей команде.

«Шероховатость» — команда предназначенная для нанесения шероховатости, может использоваться для обозначения шероховатостей поверхности, а также для указания общей шероховатости.

«Линия выноска» — необходима для объединения нескольких позиций или создания выносок элементов.

«Обозначение позиций» — необходима для обозначения позиций на чертеже, незаменима при вычерчивание сборочных чертежей.

«Допуск формы» — команда, при помощи которой можно для той или иной детали указать отклонение и его размер (конусность, не параллельность и т.д.. Обычно применяется при построение рабочих чертежей.

«Линия разреза» — необходима для обозначения линии разреза.

«База» — команда простановки базы, т.е. точки относительно которой происходят измерения и простановка отклонений.

«Стрелка взгляда» — необходима для обозначения направления взгляда.

«Выносной элемент» — команда необходимая для обозначения и выделения фрагмента, в инженерной практике используется для показания на чертеже объектов небольших размеров, например: показать галтельный переход на валу и т.д.

«Осевая линия» — необходима для обозначения на чертеже осей проходящих через центр.

«Автоосевая линия» — необходима для обозначения осей, для простановки осей необходимо всего лишь выделить контур детали.

«Волнистая линия» — часто использует при показание на чертеже половины разреза, т.е. не что иное как линия обрыва.

«Условное пересечение» — позволяет построить условное пересечение нескольких объектов, применяется для построения пересечения одного объекта с условным пересечением другого объекта, например: построить пересечение линии с дугой, длина которой не доходит до линии.

Остальные панели

«Обозначения для строительства» — очень схожа с панелью обозначения, также есть возможность добавления выносных элементов, фигурных скобок и т.д.

«Редактирование» — необходима преимущественно для удаления ненужных объектов, наиболее интересными представляются команды «усечь кривую» — отсекается та или иная часть кривой до или после пересечения с другим объектом и команда «удалитьфаску» — позволяет удалить ранее созданную фаску или скругление.

«Параметризация» — необходима для работы с размерами задаваемыми параметрами.

«Измерения 2D» — необходима преимущественно для работы с точками, позволят мгновенно определить координаты той или иной точки.

«Выделение» — служит для выделения объектов, можно выделять непосредственно какой – то один объект, область или все объекты на листе или на слое.

«Виды» — служит для управления видами на чертеже, создания стандартных видов либо видов произвольных, также позволяет изменять масштаб чертежа, необходимо лишь перед началом построения указать масштаб.

«Спецификация», «Отчеты» — панели необходимые для оформления сопутствующей документации.

Панель Свойств

Давайте разберемся что это такое, выберите, например отрезок и постройте его произвольным образом в графической области окна, а теперь посмотрите вниз рабочего окна, Вы увидите следующую панель.

Рис. 3.10.Панель свойств

«Панель свойств» — в ней содержится информация об объекте, название команды («отрезок»), стиль линии (основная), координаты, можно задавать угол наклона, а также длину. Используя панель свойств можно изменить координаты объекта, его длину, стиль оформления, угол, направление и т.д.

Чтобы ее убрать необходимо воспользовался следующей очередностью команд: «Вид» → «Панель инструментов» → «Панель свойств».

3.2.6 Панель «Специального управления»

Панель «Специально управления» необходима для вызова команды построения или редактирования, имеет вид:

Рис. 3.11.Панель специального управления

Данная панель позволяет сохранять объект, прерывать операцию, автоматически создавать объекты, копировать свойства, фиксировать состояние, а также обращаться к справочной службе.

Предварительные настройки

Выбор типа документа

Итак, мы запустили программу перед нами появилось окно выбора документа, документы могут быть следующих типов:

«Чертеж» — вид документа уже с заданной рамкой, по умолчанию А4, оформленный в соответствие с требованиями ГОСТ и ЕСКД.

«Фрагмент» — вид документа то же что и чертеж, но без рамки.

«Текстовый документ» — служит для создания документов при оформление расчетно – пояснительных записок, позволяет редактировать и исправлять текст.

«Спецификация» — создание спецификации на основе созданного чертежа.

«Сборка» — создание 3D сборки на основании ранее созданных деталей.

«Технологическая сборка» — создание также 3D сборки, в более ранних версиях программы этот вид документа отсутствует.

«Деталь» — создание 3D детали, позволяет создать деталь для последующей сборки.

Для выбора типа документа необходимо его выделить и перейти двойным щелчком мыши, перед нами появится документ с его оформлением для последующего редактирования.

Также можно воспользоваться шаблонами документов, необходимо только перейти на закладку «Шаблоны» после этого нам представится возможность выбора стандартных оформлений документов, можно и самим настроить оформление документа.

Например, чтобы изменить оформление чертежей необходимо воспользоваться следующими командами: Сервис → Библиотека стилей, типов, оформлений → Оформление чертежей и спецификаций.

Рис. 3.12.Изменение оформления документов

Предварительная настройка параметров чертежа

Перед началом построения чертежей необходимо вначале задать масштаб документа, по желанию сетку, привязки, формат документа, шаг курсора.

Задание масштаба документа.

По умолчанию масштаб задается 1:1, т.е. размер реальный соответствует размеру на чертеже. Чтобы изменить масштабнеобходимо воспользоваться следующей очередностью команд: Виды → Создать новый вид → Выбрать на панели свойств масштаб (например 1:2). → Переместить указатель на область чертежа. Теперь чертеж будет выполнен в формате 1:2.

Рис. 3.13.Изменение масштаба документа

Как видим на панели состояния отображается номер слоя и масштаб.

Задание сетки

Сетка необходима для большего удобства и восприятия чертежа при построение, хотя большинство пользователей не используют сетку.

Чтобы отобразить сетку необходимо воспользоваться командами: Ctrl+G → После чего значок изменения сетки подсветится желтым цветом → Кликнем по нему левой клавишей мыши на маркере «Настроить параметры» → Выберем параметры.

Рис. 3.14.Задание параметров сетки

Можно выбрать параметры отображения, также расстояние между ячейками, отрисовку между ячейками сетки, угол искажения. После чего нажать ОК. На графической области окна появится сетка.

Рис. 3.15.Сетка на графической области

Чтобы сетку вновь вставить или убрать необходимо воспользоваться комбинацией клавиш Ctrl+G

Задание привязок

Привязки необходимы для точного задания, ориентирования, курсора. Например очень трудно не зная центра окружности найти его точку, но благодаря привязке курсор автоматически будет находится в центре окружности, или отрезок когда произвольно отрисовывается тяжело задать параллельным или перпендикулярным, но при помощи привязок это сделать достаточно просто.

Программа использует 2 вида привязок: локальные и глобальные.

Локальная привязка – используется только для отдельного объекта, после того как объект построен привязка отключается.

Глобальная привязка – действует для всего чертежа, например устанавливать курсор в центре окружности или проводить линию до пересечения.

Наиболее предпочтительными являются локальные привязки т.к. они действуют лишь для отдельного объекта, иногда следует их просто отключать.

Чтобы перейти к привязкам необходимо воспользоваться клавишами Ctrl+D или кликнуть по значку «Привязки«.

Изменение формата документа

Прежде чем начинать процесс создания чертежа необходимо выбрать формат документа, как говорилось ранее программой по умолчанию будет использоваться формат А4. А что если нам необходим другой формат? Для изменения формата воспользуемся такой очередностью команд: Сервис → Менеджер документа → На вкладке формат выберем А3, ориентация горизонтальная → Применить → ОК.

Рис. 3.16.Изменение формата документа

Также можно изменять оформление чертежа или загружать оформление из собственной библиотеки.

Задание шага курсора

Изменяя шаг курсора можно повысить точность работы при создании чертежей, очень важная функция при черчении мелких деталей и сопряжений. Чтобы изменить шаг курсора выберите команду текущий шаг курсора и из выпадающего списка выберите шаг, например 0.100.

Чертежом также можно управлять посредством мыши, крутя колесико мыши можно приближать и отдалять чертеж, а зажав перемещать.

На данной лекции Мы познакомились с интерфейсом программы, рассмотрели основные команды и возможности модуля Компас – График. Научились задавать предварительные настройки и параметры оформления чертежа. На следующей лекции мы построим первый чертеж.

Ключевые термины:

База – поверхность или совокупность поверхностей принадлежащих заготовке или детали, необходима для задания изделию или заготовке положения в пространстве.

Галтель – скругление внутренних и внешних углов на деталях машин.

Интерфейс — совокупность возможных способов и методов взаимодействия двух любых систем, в нашем случае человека и машины.

Компактная панель – совокупность инструментальных панелей, служащая для создания, удаления, редактирования объекта.

Масштаб – отношение размера изображения к размеру изображаемого объекта.

Привязка – инструмент использующий характерные точки объектов, служит для максимального удобства и экономии времени при создании чертежа.

Рабочее окно программы – разновидность графического интерфейса пользователя, основанное на метафоре рабочего стола.

Рабочий чертеж – вид конструкторской документации содержащий необходимые и достаточные условия для изготовления или применения детали.

Сборочный чертеж – документ содержащий изображение сборочной единицы и другие данные необходимые для сборки и контроля.

Фаска – поверхность образованная торцевым скосом материала, используется в технологии машиностроения, преимущественно в эргономических целях.

Формат чертежа – стандарт определенный стандартом ISO216 основанный на метрической системе мер.

Шероховатость – совокупность неровностей поверхности с относительно малым шагом от базовой линии.

Эквидисцианта – линия равноотстающая от контура детали на расстояние равное радиусу режущего инструмента.

Контрольные вопросы

1. Как вывести на экран дополнительную панель?

2. Для чего предназначена панель Специального управления?

3. Какие типы документов можно создать в программе Компас?

4. Чем отличается локальная привязка от глобальной?

5. Как изменить формат документа?

6. Как изменить масштаб документа?

7. Как изменить шаг курсора?

8. Как убрать сетку с графической области?

9. Для чего нужна контекстная панель?

Краткие итоги

· На данном занятии ознакомились с интерфейсом программы.

· Рассмотрели основные инструменты создания чертежей и их назначение.

· Ознакомились с основными видами документов, которые можно создать в программе.

· Научились изменять предварительные настройки документа.



Лекция 4:

Построение чертежей

Аннотация:Цель лекции: Научится строить чертежи при помощи основных инструментов программы Компас График, изучить справочную систему Азбука КОМПАС-График, рассмотреть основные источники которые помогут освоить приемы 2D моделирования.

4.1 Построение чертежа «Зубчатое колесо»

Кто из инженеров не выполнял курсовой проект по «Деталям машин» или «Прикладной механике» и неизменно к пояснительной записке прилагался чертеж зубчатого колеса, вала, и т.д.

В качестве примера возьмем обычное стандартное цилиндрическое зубчатое колесо.

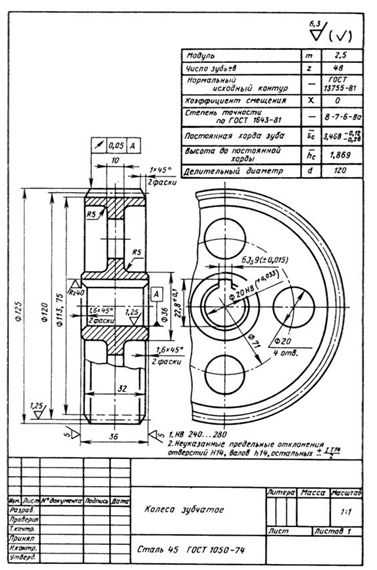

Рис. 4.1.Чертеж зубчатого колеса

Перед началом построения следует заметить, что предлагаемые способы построения не являются единственно верными, каждый сам вправе выбирать удобный для себя способ построения (исходя исключительно из личных предпочтений и убеждений).

Вначале необходимо выбрать тип документа «Чертеж», затем следует выбрать формат А4 и вертикальную ориентацию, масштаб 1:1. Перед вами появится чистый лист с рамкой.

Рис. 4.2.Подготовительный этап окончен

Как мы видим цилиндрическое колесо как и все тела вращения симметричны относительно оси вращения, поэтому более целесообразно строить половину сечения, а затем зеркально ее отражать относительно оси.

Далее можем заполнить основную надпись, наиболее простой способ переместить курсор на нужное поле, дважды кликнуть мышью, ввести текст и сохранить при помощи команды «Создать объект» или сочетания клавиш Ctrl+Enter. После заполнения основной надписи, в которой укажем свою фамилию, название детали и материал получим заполненную рамку.

Рис. 4.3.Основная надпись

Любой чертеж начинается с осей и габаритных, наибольших размеров, то вначале мы построим оси, затем при помощи вспомогательных прямых отложим половину диаметра колеса 125/2=62,5мм и ширину 36мм (по 18 мм относительно оси), получим прямоугольник. Чтобы отложит прямые перейдем на панель «Геометрия», вкладка «Прямые» → «Параллельная прямая» и отложим расстояния.

Рис. 4.4.Задание параметров параллельной прямой

На вкладке «Расстояние» задаем 18мм, затем следует выбрать прямую относительно которой будет происходить смещение, в нашем случае ось, при наведение на нее курсором она подсветится красным цветом, нажав на нее получим 2 прямые расположенные на расстояние 18 мм. Такую же процедуру проделаем для горизонтальной оси, сместив прямые на пол диаметра 62,5 мм. Прямоугольник вычерченный при помощи прямых будет иметь вид.

Рис. 4.5.Прямоугольник в границах которого будет строится половина зубчатого колеса

В такой же последовательности при помощи прямых отложим половину толщины обода (на чертеже 10мм по 5мм в 2-х направлениях).

Затем половину диаметра 36 по 18 мм в обе стороны. Диаметр диска 114 половина диаметра составит 57 мм, и т.д. Получим эскиз вида (рис. 4.6). Я для простоты восприятия обрисовал полученный контур с нанесением размеров.

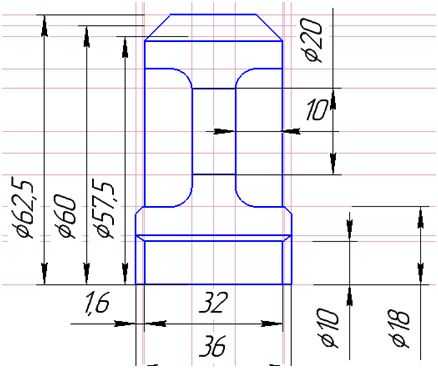

Рис. 4.6.Контур зубчатого колеса

Далее необходимо построить шпоночный паз и скос обода зубчатого колеса, а также отверстие в диске. Напомню, что контуры Мы рисуем при помощи инструментальной панели «Геометрия» выбирая вкладку «Отрезок». Синий цвет означает, что стиль линии основной. Получим рис. 4.7.

Рис. 4.7.Контур зубчатого колеса

Как видим на чертеже появилась фаска, ее создали при помощи панели «Геометрия» вкладки «Фаска» выбрав в строке состояние размер и угол. Для построения фаски необходимо выделить 2 поверхности на которых будет построена фаска: торец обода и зубчатую поверхность просто нажимая на них.

Рис. 4.8.Выбор параметров фаски

Далее необходимо построить скругления радиусом 5мм. Для этого необходимо на панели «Геометрия» выбрать вкладку «Скругление» и задать радиус 5мм.

Рис. 4.9.Выбор параметров скругления

Как видим значение 5 мм является нестандартным, поэтому чтобы его задать необходимо в окно «Радиус» ввести значение 5 и нажать Enter. Также как и для фаски выбираем 2 поверхности. Нам необходимо построить скругления на 4 – х поверхностях поэтому строим каждое скругление, а потом, как уже построили все 4 скругления, нажимаем Stop.

Рис. 4.10.Заготовка зубчатого колеса

После этого необходимо заштриховать, для этого переходим на вкладку «Геометрия» выбираем «Штриховка» с углом 45 градусов, шагом 3 мм, стилем «Металл». Для построения штриховки необходимо кликнуть по области которую необходимо заштриховать и нажать на кнопку «Создать объект» или сочетание клавиш Ctrl+Enter.

Рис. 4.11.Задание параметров штриховки

После нанесения штриховки получим уже полноценный чертеж половины зубчатого колеса.

Рис. 4.12.Чертеж половины колеса

Внимательный читатель заметит, что на чертеже половины колеса не хватает оси и диаметра делительной окружности, эти операции будут проделаны после отражения половины колеса относительно оси.

Перед тем как приступить к отражению удалим вспомогательные прямые, чтобы не загромождать чертеж. Воспользуемся переходом по вкладкам: «Редактор» → «Удалить» → «Вспомогательные кривые и точки» → «В текущем виде».

Рис. 4.13.Чертеж половины колеса

После этого приступим к отражению, выделим область которую необходимо отразить, в нашем случае весь чертеж, это можно сделать курсором или сочетанием клавиш Ctrl+A. На контекстной панели выберем вкладку «Симметрия» затем ось относительно которой необходимо провести отражение.

Рис. 4.14.Контекстная панель

Выберем ось относительно, которой необходимо провести отражение.

Рис. 4.15.Выбор оси отражения

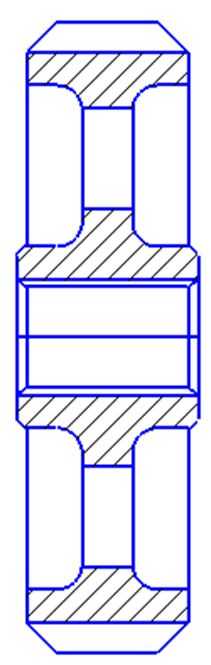

Теперь мы получили вид сбоку зубчатого колеса.

Рис. 4.16.Вид сбоку

Перед тем как оформлять чертеж построим вид спереди. Аналогично выполняя команды, получим чертеж уже с 2-мя видами.

Рис. 4.17.Чертеж зубчатого колеса

Как вы видите не хватает шпоночного паза, чтобы его построить отложим контуры шпоночного паза, а затем при помощи панели «Редактирования» удалим ненужные контуры.

После этого построим осевые линии воспользовавшись вкладкой «Обозначения» инструмент «Обозначение центра» затем выделим диаметр. Получим чертеж вида.

Рис. 4.18.Чертеж зубчатого колеса с осевыми линиями

Теперь необходимо построить линии разрыва, воспользуемся вкладкой «Обозначения» выберем «Волнистая линия», затем проведем волнистую линию, после этого при помощи панели «Редактирования» и команды «Усечь кривую» удалим ненужные фрагменты.

Рис. 4.19.Готовый чертеж без размеров

Чтобы нанести размеры воспользуемся вкладкой «Размеры». Для нанесения шероховатости и базы вкладкой «Обозначения».

Рис. 4.20.Готовы чертеж с размерами

Теперь необходимо заполнить таблицу и указать технические требования. Для создания таблицы воспользуемся вкладкой «Обозначения» выберем «Вставка таблицы», выберем область построения, зададим количество ячеек, заполним.

Рис. 4.21.Заполненная таблица

Для заполнения технических требований выполним следующую процедуру: перейдем «Вставка» → «Технические требования» → «Ввод». В поле ввода технических требований введем текс. Затем сохраним технические требования. Для того чтобы ввести технические требования необходимо воспользоваться «Вставка» → «Технические требования» → «Размещения». После этого выберем область где нам нужно разместить технические требования. На этом построение чертежа можно считать оконченным.

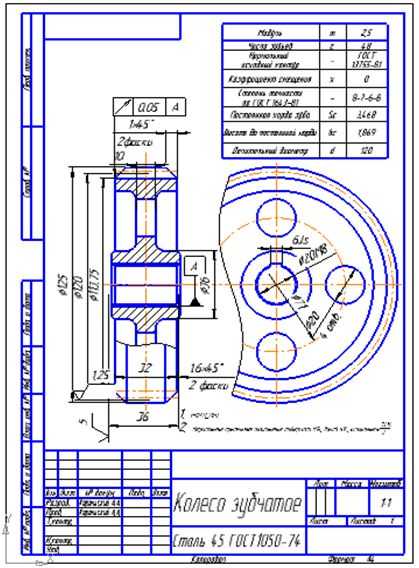

Рис. 4.22.Готовый чертеж

При построении чертежей очень удобно пользоваться сочетанием клавиш – это значительно ускорит построение чертежей.

Основные команды клавиатуры предназначены для ускорения работы при построении, редактировании, форматировании чертежей.

В программе Компас – График основные команды клавиатуры позволяют работать с файлами, редактировать чертеж, вставлять объекты, получать подсказки и т.д.

При работе с файлами используют основные сочетания клавиатуры:

Ctrl+O – открыть существующие документы.

Ctrl+Р – задать параметры печати.

Ctrl+N – создать новый документ.

Ctrl+S – сохранить текущий документ.

При работе с видом документа используют такие сочетания.

F9 – показать документ полностью.

Ctrl+Num – увеличить масштаб изображения.

Ctrl+F9 – обновить изображение в активном окне.

При работе с сервисными командами:

Ctrl+Shift+F12 – выгрузить все библиотеки.

Ctrl+F7 – проверить правописание всего документа.

Shift+F1 – вызов справки.

Для редактирования используют следующие команды:

Ctrl+V – вставка содержимого.

Ctrl+А – выделить все объекты.

Ctrl+Х – вырезать.

Ctrl+Н – замена одного текста другим.

Ctrl+С – копировать.

Более подробную информацию об основных сочетаниях клавиш можно получить воспользовавшись командой «Справка» → «Команды клавиатуры».

4.3 Обучение при помощи «Азбуки Компас – График»

При составление данного курса невозможно показать все приемы для построения чертежей, построение чертежей это тема отдельных книг и публикаций. Цель данного курса показать пользователю возможности «Компас График» не только как программы для построения чертежей, но и инструмента расчета зубчатых передач, валов, напряженно – деформируемого состояния, приемы взаимодействия с другими программами.



Рекомендуемые страницы:

lektsia.com

Отправить ответ

avatar
  Подписаться
Уведомление о
