Как читать электрические схемы? | Практическая электроника

Как читать схемы? В этой статье мы как будем разбирать простую схему и опишем досконально ее работу.

Разбираем принцип работы простой схемы

Итак, идем дальше. С нагрузкой, работой и мощностью мы вроде как разобрались в прошлой статье. Ну а теперь, дорогие мои криворукие друзья,  в этой статье мы будем читать схемы и анализировать их, используя прошлые статьи.

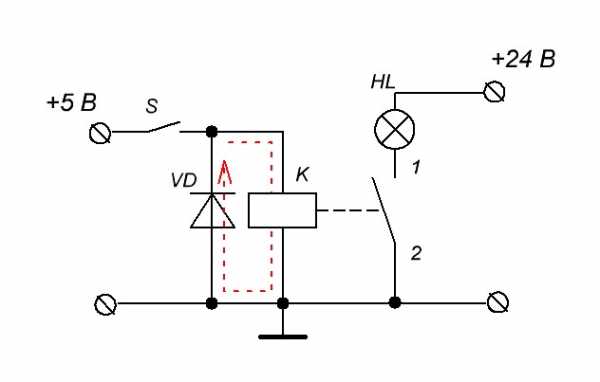

От балды я нарисовал схемку. Ее функция — управление 40 Ваттной лампой с помощью 5 Вольт. Давайте же рассмотрим ее подробнее.

На микроконтроллеры эта схема вряд ли подойдет, так как ножка МК не потащит ток, который жрет реле.

Ищем источники питания

Первый вопрос, которым мы должны себе задать: «Чем питается схема и откуда она берет питание? Сколько источников питания имеет? Как вы здесь видите, схема имеет два разных  источника питания с напряжением +5 Вольт и +24 Вольта.

Разбираемся с каждым радиоэлементом в схеме

Вспоминаем предназначение каждого радиоэлемента, который встречается в схеме. Пытаемся понять, для чего разработчик его здесь нарисовал.

Клеммник

Сюда мы загоняем или цепляем либо источник питания, либо другой кусок схемы. В нашем случае, на верхний клеммничек мы загоняем +5 Вольт, а нижний, следовательно, ноль. То же самое и +24 Вольта. На верхний клеммник мы загоняем +24 Вольта, а нижний также ноль.

Заземление на корпус.

В принципе называть этот значок землей вроде как бы можно, но не желательно. В схемах так обозначается потенциал в ноль Вольт. От него отсчитываются и измеряются все напряжения в схеме.

Далее видим ключ S, который находится в  разомкнутом положении.

Как он действует на электрический ток? Когда он в разомкнутом положении, то  ток через него не протекает. Когда он в замкнутом положении, то электрический ток беспрепятственно начинает через него течь.

Диод.

Он пропускает электрический ток только в одном направлении, а в другом направлении блокирует прохождение электрического тока. Для чего он нужен в схеме, объясню ниже.

Катушка электромагнитного реле.

Если на нее подать электрический ток, то она создаст магнитное поле. А раз попахивает магнитом, то к катушке устремятся разного рода железки. На железке находятся контакты ключа 1-2, и они замкнутся между собой. Более подробно про принцип работы электромагнитного реле можно почитать в этой статье.

Лампочка

Подаем на нее напряжение — лампочка горит. Все элементарно и просто.

В основном схемы читаются слева-направо, если, конечно, разработчик хоть немного знает правила оформления схем. Функционируют схемы тоже слева-направо. То есть слева мы загоняем какой-либо сигнал, а справа его снимаем.

Прогнозируем направление электрического тока

Пока ключ S у нас выключен, схема находится в нерабочем состоянии:

Но что случится, если мы замкнем ключ S? Вспоминаем  главное правило электрического тока: ток течет от бОльшего потенциала к меньшему, или в народе, от плюса к минусу. Следовательно, после замыкания ключа,  наша схема будет выглядеть уже вот так:

Через катушку побежит электрический ток, она притянет за собой контакты 1-2, которые в свою очередь замкнутся и вызовут электрический ток в цепи +24 Вольта. В результате загорится лампочка. Если вы в курсе, что такое диод, то наверняка поймете, что через него электрический ток протекать не будет, так как он пропускает только в одном направлении, а сейчас направление тока для него противоположное.

Итак, для чего нужен диод в этой схеме?

Не стоит забывать свойство индуктивности, которое гласит: при размыкании ключа в катушке образуется ЭДС самоиндукции, которое поддерживает первоначальный ток и может достигать очень больших значений. При чем здесь вообще индуктивность? В схеме значка катушки индуктивности нигде не встречается… но есть катушка реле, которая как раз и представляет из себя индуктивность. Что будет, если мы резко откинем ключик S в исходное положение? Магнитное поле катушки сразу же  преобразуется в ЭДС самоиндукции, которая устремится поддержать электрический ток в цепи. И чтобы куда-то девать этот возникший электрический ток, у нас как раз в схеме стоит диод ;-). То есть при выключении картина будет такая:

Получается замкнутый контур катушка реле —-> диод, в котором происходит затухание ЭДС самоиндукции и преобразование ее в тепло на диоде.

А теперь давайте предположим, что у нас в схеме нет диода. При размыкании ключа картина была бы такой:

Между контактами ключа проскочила бы маленькая искра (выделил синим кружочком), так как ЭДС самоиндукции всеми силами пытается поддержать ток в контуре. Эта искорка негативно сказывается на контактах ключа, так как на них остается нагар, который со временем их изнашивает. Но еще не это самое страшное. Так как ЭДС самоиндукции бывает очень большой по амплитуде, то это также негативно сказывается на радиоэлементах, которые могут идти ДО катушки реле.

Этот импульс может с легкостью пробить P-N переходы полупроводников и навредить им вплоть до полного отказа функционирования. В настоящее время диоды  уже встроены в самом реле, но еще не во всех экземплярах. Так что не забывайте звонить катушку реле на предмет встроенного диода.

Думаю, теперь всем понятно, как должна работать схема. В этой схеме мы рассмотрели, как ведет себя напряжение. Но электрической ток — это ведь не только напряжение. Если вы не забыли, электрический ток характеризуется такими параметрами, как направленность, напряжение и сила тока. Также не забываем про такие понятия, как мощность, выделяемая на нагрузке, и сопротивление нагрузки. Да-да, это все надо учитывать.

Вычисляем силу тока и мощность

При рассмотрении схем, нам не надо с точностью до копейки вычислять силу тока, мощность и тд. Достаточно приблизительно понять, какая примерно сила тока будет в этой цепи, какая мощность будет выделяться на этом радиоэлементе и тд.

Итак, давайте пробежимся по силе тока в каждой ветви схемы уже при включении ключа S.

Первым делом рассмотрим диод. Так как на катод диода в данном случае идет плюс, следовательно, он будет заперт. То есть в данный момент через него сила тока будет какие-то микроамперы. Можно сказать, почти ничего. То есть он никак не влияет на включенную схему. Но как я уже писал выше, он нужен для того, чтобы гасить скачок ЭДС самоиндукции при выключении схемы.

Катушка реле. Уже интереснее. Катушка реле  — это соленоид. Что такое соленоид? Это провод, намотанный на цилиндрический каркас. А у нас провод обладает каким-то сопротивлением, следовательно, можно сказать в данном случае катушка реле — это резистор. Следовательно, сила тока в цепи катушки будет зависеть от того, какой толщиной провода она намотана  и из чего сделан провод. Для того, чтобы не мерять каждый раз, есть табличка, которую я спер у своего кореша-конкурента со статьи электромагнитное реле:

Так как катушка реле у нас на 5 Вольт, то получается, что ток через катушку будет около 72 миллиампер, а потребляемая мощность составит 360 милливатт. О чем вообще говорят нам эти цифры? Да о том, что источник питания на  5 Вольт должен  как минимум выдавать в нагрузку более 360 милливатт.  Ну вот и разобрались с катушкой реле, и заодно с источником питания на 5 Вольт.

Далее, контакты реле 1-2. Какая сила тока будет проходить через них? Лампа у нас 40 Ватт. Следовательно: P=IU, I=P/U=40/24=1,67 Ампер. В принципе нормальная сила тока. Если бы получили какую-либо аномальную силу тока, например, более 100 Ампер, то стоило бы насторожиться. Также не забываем и про питание 24 Вольта, чтобы этот источник питания мог не напрягаясь выдать мощность более, чем  40 Ватт.

Резюме

Схемы читаются слева-направо (бывают редкие исключения).

Определяем, где у схемы питание.

Вспоминаем значение каждого радиоэлемента.

Смотрим направление электрического тока в схеме.

Смотрим, что должно произойти в схеме, если на нее подано питание.

Вычисляем приблизительно силу тока в цепях и мощность, выделяемую на радиоэлементах, для того, чтобы удостовериться, что схема реально будет работать и в ней нет аномальных параметров.

При большом желании можно прогнать схему через симулятор, например через современный Every Circuit, и глянуть различные интересующие нас параметры.

<————Предыдущая статья

Продолжение———>

www.ruselectronic.com

Архивы Электрика для начинающих | Каталог самоделок

Электрика для начинающих

Начинающим радиолюбителям наверняка интересен вопрос изоляции транзистора (одного или группы) на радиаторе. Если рассматривать

Интересное

Для изготовления приспособления, которое позволит бесконтактно включать и выключать свет в комнате, потребуется не

Своими руками

                Карманный автономный паяльник, работающий от одной литий ионной батарее,  удобное решение, как говорится,

Аккумуляторы и батареи

Всем привет, мы давно не делали индикаторы разряда автомобильного аккумулятора. Но в этой статье

Аккумуляторы и батареи

Многие самодельные блоки имеют такой недостаток, как отсутствие защиты от переполюсовки питания. Даже опытный

Интересное

Для велосипедного стоп-сигнала можно выбрать простую схему генератора вспышек. Она не потребует настройки, но

Интересное

Аудиосистема должна быть в любой машине. Пусть это будут два простеньких предустановленных динамика, идущих

Доработка устройств

Во многих современных автомобилях есть модули с несколькими USB выходами для питания. По большому

volt-index.ru

Сделай сам — Электрические схемы (меню)

Электрические схемы

На этой странице сайта представлены различные разделы электрических схем:

Автомобильная электроника — здесь вы найдете различные схемы сигнализаций, радио — схемы для автомобиля, схемы зарядных устройств для аккумулятора, электронное зажигание и т.д.


Электроника для дома — выбор радиоэлектронных схем для любителей собирать и паять: инфракрасная техника, схемы электроудочек, металлоискатели, фотореле, охранные устройства для дома и многое другое.


Радиоприем — передача — раздел про радиосвязь: радиоприёмники, передатчики и аппаратура радиоуправления моделями.


Шпионские штучки — схемы жучков, радиомикрофонов, подслушивающих устройств и статьи по шпионской технике. Как известно, большинство схем жучков в интернете нарисованы с ошибками и при их сборке они не работают или работают неправильно. В представленных ниже схемах нет ошибок!


Аудиоэлектроника — включает в себя: схемы усилителей НЧ, динамики, изготовление и доработка колонок и сабвуферов, схемы предварительных усилителей, схемы регуляторов тембра и эквалайзеров, светомузыкальные установки и т.п.


Начинающим — все для начинающих радиолюбителей. Простые схемы, советы, теория и практика, введение в радиоэлектронику.


Компьютеры — здесь вы найдете все, что касается компьютеров. Регуляторы скоростей вентиляторов, Сеть интернет, моделирование, модинг и т.д.



sam.tibro.ru

Простые схемы для начинающих радиолюбителей для пайки в домашних условиях

Сделать своими руками простейшие электронные схемы для использования в быту можно, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио – это очень просто. Знания элементарных законов электротехники (Ома, Кирхгофа), общих принципов работы полупроводниковых устройств, навыков чтения схем, умения работать с электрическим паяльником вполне достаточно, чтобы собрать простейшую схему.

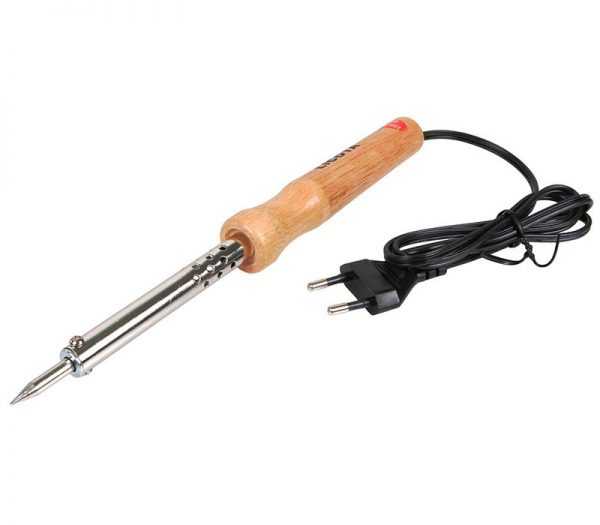

Паяльник

Мастерская радиолюбителя

Какой сложности схему ни пришлось бы выполнять, необходимо иметь минимальный набор материалов и инструментов в своей домашней мастерской:

  • Паяльник;
  • Бокорезы;
  • Пинцет;
  • Припой;
  • Флюс;
  • Монтажные платы;
  • Тестер или мультиметр;
  • Материалы и инструменты для изготовления корпуса прибора.

Не следует приобретать для начала дорогие профессиональные инструменты и приборы. Дорогая паяльная станция или цифровой осциллограф мало помогут начинающему радиолюбителю. В начале творческого пути вполне достаточно простейших приборов, на которых и нужно оттачивать опыт и мастерство.

Мультиметр

С чего начинать

Радиосхемы своими руками для дома должны по сложности не превышать того уровня, каким Вы владеете, иначе это будет означать лишь потраченное время и материалы. При недостатке опыта лучше ограничиться простейшими схемами, а по мере накопления навыков усовершенствовать их, заменяя более сложными.

Обычно большинство литературы из области электроника для начинающих радиолюбителей приводит классический пример изготовления простейших приемников. Особенно это относится к классической старой литературе, в которой нет столько принципиальных ошибок по сравнению с современной.

Обратите внимание! Данные схемы были рассчитаны на огромные мощности передающих радиостанций в прошлое время. Сегодня передающие центры используют меньшую мощность для передачи и стараются уйти в диапазон более коротких волн. Не стоит тратить время на попытки сделать рабочий радиоприемник при помощи простейшей схемы.

Радиосхемы для начинающих должны иметь в своем составе максимум пару-тройку активных элементов – транзисторов. Так будет легче разобраться в работе схемы и повысить уровень знаний.

Что можно сделать

Что можно сделать, чтобы и было несложно, и можно было использовать на практике в домашних условиях? Вариантов может быть множество:

  • Квартирный звонок;
  • Переключатель елочных гирлянд;
  • Подсветка для моддинга системного блока компьютера.

Простейший звонок

Важно! Не следует конструировать устройства, работающие от бытовой сети переменного тока, пока нет достаточного опыта. Это опасно и для жизни, и для окружающих.

Довольно несложные схемы имеют усилители для компьютерных колонок, выполненные на специализированных интегральных микросхемах. Устройства, собранные на их основе, содержат минимальное количество элементов и практически не требуют регулировки.

Часто можно встретить схемы, которые нуждаются в элементарных переделках, усовершенствованиях, которые упрощают изготовление и настройку. Но это должен делать опытный мастер с тем расчетом, чтобы итоговый вариант был более доступен новичку.

На чем выполнять конструкцию

Большинство литературы рекомендует выполнять конструирование простых схем на монтажных платах. В настоящее время с этим совсем просто. Существует большое разнообразие монтажных плат с различными конфигурациями посадочных отверстий и печатных дорожек.

Принцип монтажа заключается в том, что детали устанавливаются на плату в свободные места, а затем нужные выводы соединяются между собой перемычками, как указано на принципиальной схеме.

Схема на монтажной плате

При должной аккуратности такая плата может послужить основой для множества схем. Мощность паяльника для пайки не должна превышать 25 Вт, тогда риск перегреть радиоэлементы и печатные проводники будет сведен к минимуму.

Припой должен быть легкоплавким, типа ПОС-60, а в качестве флюса лучше всего использовать чистую сосновую канифоль или ее раствор в этиловом спирте.

Радиолюбители высокой квалификации могут сами разработать рисунок печатной платы и выполнить его на фольгированном материале, на котором затем паять радиоэлементы. Разработанная таким образом конструкция будет иметь оптимальные габариты.

Оформление готовой конструкции

Глядя на творения начинающих и опытных мастеров, можно придти к выводу, что сборка и регулировка устройства не всегда являются самым сложным в процессе конструирования. Порой правильно работающее устройство так и остается набором деталей с припаянными проводами, не закрытое никаким корпусом. В настоящее время уже можно не озадачиваться изготовлением корпуса, потому что в продаже можно встретить всевозможные наборы корпусов любых конфигураций и габаритов.

Унифицированный корпус

Перед тем, как начинать изготовление понравившейся конструкции, следует полностью продумать все этапы выполнения работы: от наличия инструментов и всех радиоэлементов до варианта выполнения корпуса. Совсем неинтересно будет, если в процессе работы выясниться, что не хватает одного из резисторов, а вариантов замены нет. Работу лучше выполнять под руководством опытного радиолюбителя, а, в крайнем случае, периодически контролировать процесс изготовления на каждом из этапов.

Видео

Оцените статью:

elquanta.ru

Простые электрические схемы — Energy

Простые электрические схемы

Существуют электропроекты различной сложности и объема. Простые электрические схемы обычно составляются для небольших домов и квартир, где присутствует не так много точек освещения и потребления электроэнергии. Для предприятий и производственных помещений чертежи электрики могут быть гораздо более сложными.

Пример проекта электроснабжения квартиры





При создании электрической схемы, мастер должен учитывать различные особенности помещения, начиная с его размеров и выделенной электрической мощности, заканчивая количеством точек потребления и его назначением.

Как уже говорилось, простейшие электрические схемы обычно создаются для электрификации квартир. В современных условиях при электрификации квартир к этажному или внутреннему щитку подводят три кабеля – провода с фазой, нулем и проводником PE. Эти провода подводятся к прибору учета энергии, а затем идут к подключенным автоматам, устройствам защиты и к самим потребителям энергии.

PE-проводник в электропроводке выполняет функцию заземлителя. Он подводится ко всем точкам потребления, а на другом конце соединяется с системой заземления многоквартирного дома. Без этого провода невозможно реализовать действительно безопасную электрическую сеть, именно благодаря ему при возникновении механических повреждений на изоляции человек не будет подвергаться опасности контакта с высоким напряжением.

Готовая электрическая схема подается на согласование в контролирующие органы, где специалисты проверят ее на соответствие современным нормам и правилам устройства электроустановок. Если никаких нарушений и недочетов не будет найдено, проект будет согласован и собственник может приступить к выполнению электромонтажных работ.

На рисунке ниже представлен пример электропроекта квартиры на простой схеме.

На этой схеме PE-проводник не отображается, красными линиями выделяют провод фазы, а синими – нуль.

Самым простым вариантом прокладки кабеля будет метод, предполагающий размещение провода таким образом, чтобы один его конец был соединен с распределительной коробкой, а другой подходил к отдельным элементом внутреквартирной электрической сети – внутреннему щитку, выключателям, точкам освещения, розеткам и т.д. Данный способ реализации электрической сети хорош тем, что при возникновении неисправности на линии, ее будет достаточно просто обнаружить и устранить в кратчайшие сроки.

Вводные распределительные коробки принято размещать под потолком квартиры, что иногда не нравится собственникам жилья, и они стремятся всеми доступными средствами скрыть наличие данного важного элемента, в этих целях коробку закрывают обоями или элементами декора. Это в корне неверный подход, попытки спрятать коробку приведут лишь к тому, что в случае возникновении проблем с работой системы, электрику придется убирать все лишнее.

Еще одним важным элементом любой электрической сети, о котором часто забывают, является вопрос соединения проводов. Существует множество различных вариантов соединений, наиболее популярными из них являются: различные клеммники, пайка, скрутки, сварка, пружинные клеммы и другие.

Точки освещения на простых электрических схемах

Несмотря на то что сегодня на рынке появились современные и удобные регуляторы света, позволяющие точно и быстро управлять уровнем освещения в квартире, в большинстве случаев, в комнатах по-прежнему устанавливают стандартные и привычные каждому двухклавишные выключатели. С помощью таких устройств можно организовать три варианта освещения, от самого тусклого, до самого яркого, в зависимости от количества включенных ламп.

При подключении выключателей к сети, слабо разбирающиеся в электрике люди, могут допустить серьезную ошибку – соединить прибор не с проводов фазы, а с нулем. В этом случае система не даст никаких видимых сбоев, выключатель будет работать, а лампы будут гореть, однако, такая ошибка может привести к различным неприятностям. Нулевой провод ни в коем случае нельзя разрывать, более того, даже при выключении переключателя, на лампочках будет оставаться достаточно высокое напряжение.

Ниже представлена простейшая схема электро подключения точки освещения к одноклавишному выключателю.

Стоит отметить то, как на рисунке выше осуществлен подвод фазного кабеля к патрону. Такой вариант считается наиболее удачным и безопасным, так как полностью исключает вероятность получения человеком травмы в процессе замены лампочки.

Для подключения линий розеток лучше всего использовать отдельный провод высокой мощности и надежности, который отличается способностью выдерживать даже длительное воздействие повышенной температуры и перепады электрических нагрузок.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Поделитесь ссылкой



Дата публикации:
12.11.2014

energy-systems.ru

Принципиальная электрическая схема: как правильно читать

Для ремонта и создания радиоэлектронных устройств собственными руками надо знать особенности специальной конструкторской документации. Сегодня изучим на практике очень интересный вопрос, что такое принципиальная электрическая схема, как и где её можно использовать и как правильно прочитать. Наша статья поможет вам самостоятельно решить различные практические вопросы, без привлечения сторонних специалистов, а значит, и лишних затрат.

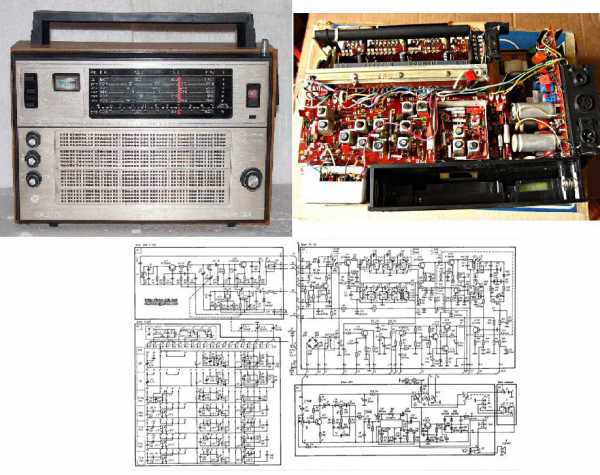

После прочтения статьи станет понятной связь между этими тремя изображениями

Читайте в статье:

Виды электрических схем и назначение каждой

В следующих разделах рассказано о том, какие схемы бывают. Эти документы описывают функциональное назначение радиотехнических устройств и отдельных компонентов, алгоритмы работы. Их используют в процессе сборки, для поиска неисправностей и ремонта. Для удобства пользователей применяют специальное разделение на несколько групп.

Что такое структурная электрическая схема

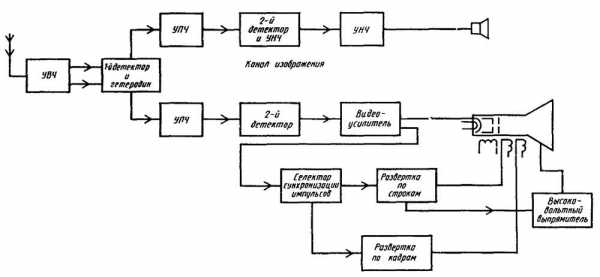

Кинескопный телевизор

Эта схема объясняет структуру устройства, целевое назначение отдельных компонентов и взаимные связи между ними. Такие чертежи создают на первичной стадии подготовки проекта. Отдельные блоки обозначают прямоугольниками, в которые вписывают название соответствующих функциональных компонентов. Стрелками указывают путь обработки исходного сигнала, ход иных рабочих процессов.

К сведению! Если в схеме есть много элементов, допустимо цифровое обозначение. К чертежу прилагают таблицу, в которую заносят данные о наименованиях.

Для объяснения сложных процессов дополнительно размещают значения электрических величин в контрольных точках, диаграммы, графики, иные материалы.

Функциональная электрическая схема: отличия и важные определения

Тиристорное пусковое устройство

Как видно по чертежу, разница с предыдущим типом документации заключается в более подробном представлении отдельных частей. На чертеже указывают не только функциональные узлы, но и отдельные электротехнические изделия. Общие данные дополняют картинками с формой сигналов, значениями силы тока и амплитуды напряжения, другими пояснениями.

Однолинейная электрическая схема

Этим термином обозначают особую технологию создания чертежей. Несколько проводов в кабеле обозначают одной линией. На рисунке показан пример двухфазного электропитания жилого объекта недвижимости. Количество проводников отмечено косыми чёрточками и стандартными обозначениями L и N (фаза и рабочий нуль, соответственно). Отдельно указаны цепи заземления (PE). Такой приём снижает сложность чертежей, упрощает изучение сложных схем.

Как пользуются монтажной электрической схемой

Чертежи этой категории упрощают выполнение монтажных операций

Такие схемы дополняют сведениями о размещении (особенностях) отдельных функциональных компонентов. Указывают:

  • высоту розеток над уровнем пола;
  • необходимое исполнение выключателей для помещений с повышенной влажностью;
  • козырьки и другие защитные средства при установке изделий на открытом воздухе.

В некоторых ситуациях комплект дополняют чертежами с описанием общестроительных и отделочных работ, инструкциями по проверке и наладке.

Что это такое: принципиальная электрическая схема

Устройство ручного управления пожарными насосами со световой и звуковой сигнализацией

Такие чертежи отличаются максимальной информативностью, так как содержат описание всех элементов и электрических цепей. В этом примере приведена пояснительная записка, содержащая сведения о рабочем алгоритме и особенностях конкретного проекта. В таблицу занесены данные о марках насосов, особенностях иных компонентов. С помощью диаграммы уточнена функциональность контактной группы.

Принципиальная электрическая схема телевизоров «Витязь»

Объединённая схема

Электрическое оборудование автомобиля

Подобные рисунки (чертежи) применяют для описания сложных устройств. Объединяют несколько типов схем с оформлением по действующим правилам.

Описание работы электрической схемы

Типовые логические элементы

Сначала рассмотрим относительно простые релейные схемы, в которых подразумевается только два значения переменной величины (единица или ноль). Для описания этих процессов удобно использовать математический стандартный аппарат. На первом рисунке изображён повторитель. Здесь значение на выходе (y) получается таким же, как и на входе (х) при включении реле. В последнем столбце приведены все возможные значения для этого устройства. Второй пример – инвертор. Это устройство выполняет обратную функцию.

В третьем – два реле установлены параллельно. Такое решение эквивалентно логической операции сложения. При включении каждого элемента отдельно или совместно на выходе появляется «1». На этих принципах создают сложнейшие микросхемы с миллионами транзисторных ключей, которые выполняют функции реле-выключателей. Делают укрупнённое описание таких устройств, которое объясняет механизм преобразования входных сигналов.

Блок питания ноутбукаВ готовом изделии применяют десятки различных микросхем

Относительно простые электрические принципиальные схемы содержат описание отдельных элементов. Для примера рассмотрим подробно проект сварочного аппарата. Главной задачей является поддержание оптимальной длительности импульсов тока, которые определяют качество создаваемых соединений.

Электрическая принципиальная схема блока управления

Исходное состояние устройства изображено на рисунке. Контакты реле К1.1-3 разомкнуты. Обмотка электромагнитного привода этого элемента обесточена, так как она подключена к входной части диодного мостика. Тринистор VS1 закрыт. Конденсатор С1 разряжен через шунтирующий резистор R1.

Подачу напряжения обеспечивает SF1. Этот переключатель соединён механически с педалью, которую нажимает оператор при необходимости. Такое действие активизирует заряд конденсатора. Проходящий по цепи ток открывает VS1, замыкающий цепь питания диодного мостика. Срабатывает электромагнит реле (рабочий режим подтверждается световым сигналом EL 1).

Контактной группой подключается первичная обмотка трансформатора. Во вторичной – возникает импульс, который необходим для выполнения сварки. По мере заряда конденсатора уменьшается ток, закрывается ключ на основе тринистора. Система возвращается в исходное положение автоматически без дополнительных действий со стороны пользователя.

Переменным резистором регулируют длительность импульса. Плавкий предохранитель FU1 на 10 А выполняет защитные функции. Для гашения искр и продления срока службы контактной группы установлены последовательно: конденсатор С2 и резистор R3. Диод VD 1 предотвращает появление отрицательного напряжения на управляющем контакте электронного ключа. Эффективное охлаждение тринистора обеспечивает радиатор с активно излучающей площадью не менее10 см².

Обозначения на электрических схемах принципиальных: ГОСТ и международные стандарты

Отечественные нормативы основаны на применении ГОСТов (26975-86; 17021-88; 2.743-91; 2.708; 2710-81). За рубежом применяют DIN, IEC, иные международные, государственные и корпоративные стандарты. Общих правил нет, поэтому на практике используют разные УГО (Условные Графические Обозначения).

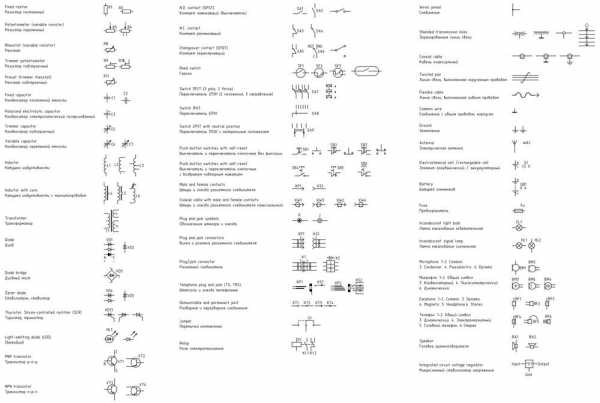

Распространённые УГО в электрических принципиальных схемахКнопки и контактыДроссели, трансформаторы, ламповые электронные приборыЛогические элементы, датчики, цифровые индикаторыДиоды, варикапы, оптроны

Контакты, герконы, переключатели, реле, антенны

Как правильно читать электрические схемы: типовые правила и полезные советы

После ознакомления с УГО и общими принципами можно приступить к изучению чертежей. Следующие данные помогут правильно понимать описание работы электрической схемы, упростят изучение её особенностей. Каждая радиодеталь отмечена латинскими буквами и цифрами. Нумерация выполняется по направлению сверху вниз, слева направо (по аналогии с написанием буквы «И»).

Если места достаточно, рядом указывают номинал. На крупных чертежах с мелкими обозначениями соответствующие записи заносят в сводную таблицу. В некоторых случаях приводится номинальное расчётное напряжение (для конденсаторов).

Обозначение мощности резисторов на электрической схеме

При отсутствии специальных пометок («пустой прямоугольник») подразумевается отсутствие ограничений. Это значит, что токи в цепи минимальны, подойдёт любая серийная деталь.

Принципиальная электрическая схема двухкаскадного усилителя звукового сигнала

Любое электронное устройство подключено к источнику тока. Здесь применена батарея (3), которая обозначена GB1 с учётом полярности. Аналогичные пометки («+» и «-») ставят около конденсаторов электролитического типа. Специальным значком (2)отмечена контрольная точка. Тут при настройке надо получить указанный рядом параметр. В данном примере силу тока устанавливают в диапазоне от 0,4 до 0,3 мА.

«Звёздочкой» помечен резистор (4), номинал которого надо подобрать в процессе сборки для корректной работы определённого транзистора. Вместо этого можно применить деталь с переменным электрическим сопротивлением. В разрыв цепи коллектора подключают измерительный прибор для настройки оптимального тока.

Так обозначают общий провод (2). Не нужно путать его с заземлением. Это общий для конкретной схемы проводник, который может быть подключён к минусовому/плюсовому выводу источника питания. Относительно него выполняются все измерения при настройке и поиске неисправностей. Его часто подключают к шасси (корпусу) изделия при сборке. На электрической схеме три и большее количество соединений указывают жирной точкой (5).

Примеры популярных принципиальных электрических схем

Для примера рассмотрим несколько вариантов самых распространенных принципиальных электрических схем.

Схема принципиальная электрическая радиоприёмника Океан 209

Связь между тремя картинками, помещёнными в начале публикации, стала понятной.

На первой изображён приёмник Океан 209На второй – конструкция устройстваПринципиальная электрическая схема дополнена чертежами печатных плат, изображениями отдельных радиодеталей и монтажной инструкцией

Главный недостаток этой модели – отсутствие современного диапазона FM. Чтобы слушать любимые радиостанции, можно сделать модернизацию.

На чертеже красным цветом отмечены необходимые изменения в принципиальной электрической схеме

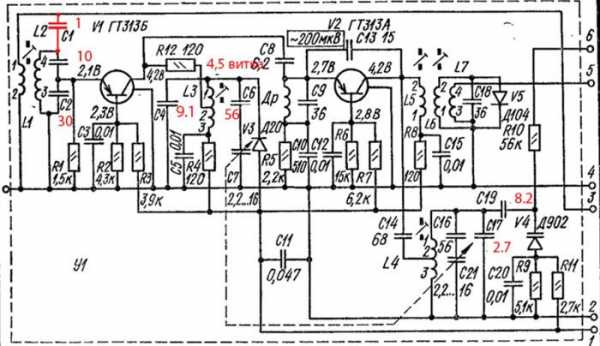

После подключения антенны настройкой L4 расширяют диапазон до нужных параметров. Изменяя положение сердечников L2 и L3 по стрелке штатного индикатора, устанавливают максимальную амплитуду сигнала отдельных станций.

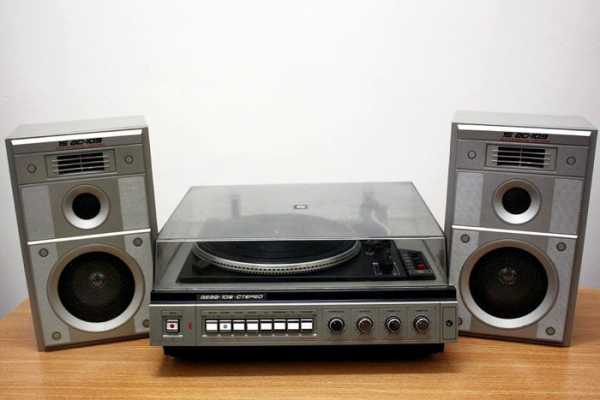

Электрофон транзисторный Вега 109 стерео: схема электрическая принципиальная

Эта техника предназначена для прослушивания записей, созданных на виниловых пластинкахС помощью электрической принципиальной схемы можно сделать квалифицированный ремонт или подключить старую электронику в качестве усилителя звука к современному компьютеру

Проигрыватель Арктур 006: схема электрическая принципиальная

Эта техника в рабочем состоянии способна обеспечить высокий уровень качества при воспроизведении фонограмм с виниловых носителейВнимательное изучение электрической принципиальной схемы позволит сделать правильный вывод. Для полноценного использования это устройство надо дополнить внешним фон-корректором и усилителем звука

Океан 205: схема электрическая принципиальная

Этот радиоприёмник способен качественно выполнять свои функцииЭлектрическая принципиальная схема пригодится для замены вышедших из строй частей и настройки

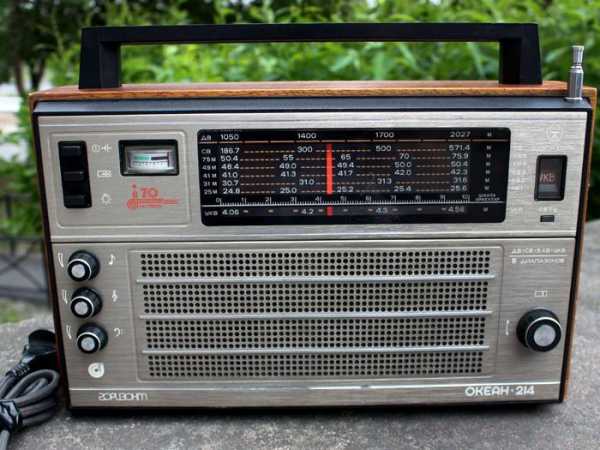

Океан 214: схема электрическая принципиальная

Океан 214 в юбилейном вариантеНа этой принципиальной электрической схеме указаны параметры, которые используют для правильной настройки

Аппарат Алмаг 01: схема электрическая принципиальная с описанием рабочих процессов

Эту технику используют для лечения варикозов, гипертонии, других заболеваний с применением методик магнитной терапии

Полезный эффект образует серия импульсов длительностью 2−3 мс. Аналогичную технику используют в профессиональных медицинских и профилактических учреждениях. Данная модель приспособлена для эксплуатации в домашних условиях. Её не надо дополнительно настраивать. В стандартной комплектации есть подробные инструкции о правильном воспроизведении рабочих процессов.

Схема электрическая принципиальная поможет восстановить работоспособность блока питания без обращения в техническую мастерскую

Применение электрических принципиальных схем помогает экономить время и деньги. В некоторых ситуациях старую технику не берут восстанавливать с долгосрочными гарантиями даже опытные мастера. После освоения соответствующих навыков такие задачи будут решены самостоятельно без лишних затрат. Комментарии к публикации можно использовать для получения ответов на дополнительные вопросы.

Видео: «Как читать принципиальные электрические схемы»:

seti.guru

Простейшие электрические схемы — МегаЛекции



лампочку изображают кружком и крестиком внутри кружка – это как бы зарождающиеся в ней и расходящиеся во все стороны световые лучи. Источник тока обозначают двумя параллельными черточками разной длины – это выводы (полюсы) батареи. Положительный полюс изображается более длинной черточкой, а отрицательный – более короткой. Проще всего на схеме изображаются соединительные провода: в виде линий, соединяющих условные обозначения других элементов.
Ключ обозначают на схемах так, как показано на изображении ниже обозначенный буквой г.

Теперь вы можете начертить схему простейшей электрической цепи. Вот как выглядит эта схема

Как видите, чтобы рисовать схемы электрических цепей, совсем не обязательно быть художником. Но очень важно другое: все схемы «говорят на одном языке». И понять этот «язык» может каждый, кто знаком с условными обозначениями. Заметим ещё, что схему электрической цепи, показанную выше, называют принципиальной, потому что с помощью такой схемы показан принцип соединения содержащихся в этой цепи элементов. Однако не пора ли уже приступить к сборке нашей первой электрической цепи? Схема начерчена, 6тарейку и лампочку вы уже, конечно, приготовили, провода тоже есть… Нет, не торопитесь. Для начала сделаем ещё несколько простых приспособлений, на которые в дальнейшем облегчат и ускорят сборку не только этой, но и других более сложных электрических цепей.
Прежде всего, изготовьте клеммы винтовые зажимы, с помощью которых легко и удобно соединять провода с полюсами батареи. Из листа тонкой жести (или латуни) вырежьте заготовку, сделайте в ней отверстие для прижимного винта. Затем края заготовки согните, вставьте в отверстие болт и закрепите его гайкой. Готовую клемму загнутыми краями прикрепите к полюсу батареи. Если теперь конец провода, с которого удален слой изоляции, изогнуть и закрепить в виде петельки, то за эту петельку легко просто присоединить провод к клемме надежно прижав его болтом и гайкой. Чтобы ввести в электрическую цепь лампочку, один из проводов нужно присоединить к её винтовой нарезке (цоколю), а другой провод – к торцевому контакту. Надежное соединение лампочек удается осуществить с помощью специальных устройств – патронов.
Изготовьте простой патрон для лампочки. Его основание можно сделать из фанеры, текстолита, оргстекла или иного изолятора, легко поддающегося обработке. Контактные пластины обычно делают из латуни или меди. Но вы можете и здесь использовать полоски тонкой жести. В них, как и в клеммах сделайте отверстия для крепежных болтов. Чтобы лампочка свободно ввинчивалась в патрон, у края отверстия для цоколя сделайте небольшое углубление. Провода к контактным пластинам патрона присоединяют с помощью петелек и крепежных болтов.
И наконец, надо изготовить прерыватель электрического тока – кнопку. Одна из его контактных пластин (верхняя) должна быть упругой – её следует сделать из полоски бронзы или латуни (в крайнем случае, можно взять подходящую по размерам стальную пластинку). Один конец её, зажмите болтом, а на другом конце свободно укрепите кнопку из изоляционного материала (можно использовать пластмассовую пуговицу). Для основания прерывателя вы можете взять такую же пластинку из фанеры или текстолита, какую использовали при изготовлении лампового патрона. Все изготовленные вами приспособления: патроны для лампочек, прерыватели тока, клеммы, а также электрические вилки, штепсельные розетки и другие подобные устройства, с которыми вы ещё встретитесь, занимаясь электротехникой, принято называть электрической арматурой.



Люминесцентные лампы


При работе люминесцентной лампы между двумя электродами, находящимися в противоположных концах
лампы возникает электрический разряд. Лампа заполнена парами ртути, и проходящий ток приводит к появлению УФ излучения.
Это излучение невидимо для человеческого глаза, поэтому его преобразуют в видимый свет с помощью явления люминесценции. Внутренние стенки лампы покрыты специальным веществом — люминофором, которое поглощает УФ излучение и излучает видимый свет. Изменяя состав люминофора можно менять оттенок свечения лампы.

В классической схеме включения с электромагнитным балластом для автоматического регулирования процесса зажигания лампы применяется пускатель (стартер), представляющий собой миниатюрную газоразрядную лампочку с неоновым наполнением и двумя металлическими электродами.

Один электрод пускателя неподвижный жёсткий, другой — биметаллический, изгибающийся при нагреве. В исходном состоянии электроды пускателя разомкнуты.

  подключение 58-ваттных ламп классическим способом в рекламном щите

Пускатель включается параллельно лампе. В момент включения к электродам лампы и пускателя прикладывается полное напряжение сети, так как ток через лампу отсутствует и падение напряжения на дросселе равно нулю.

Электроды лампы холодные и напряжение сети недостаточно для её зажигания. Но в пускателе от приложенного напряжения возникает разряд, в результате которого ток проходит через электроды лампы и пускателя. Ток разряда мал для разогрева электродов лампы, но достаточен для электродов пускателя, отчего биметаллическая пластинка, нагреваясь, изгибается и замыкается с жёстким электродом.

Ток в общей цепи возрастает и разогревает электроды лампы. В следующий момент электроды пускателя остывают и размыкаются. Мгновенный разрыв цепи тока вызывает мгновенный пик напряжения на дросселе, что и вызывает зажигание лампы.

К этому моменту электроды лампы уже достаточно разогреты. Разряд в лампе возникает сначала в среде аргона, а затем, после испарения ртути, приобретает вид ртутного.

В процессе горения напряжение на лампе и пускателе составляет около половины сетевого за счёт падения напряжения на дросселе, что устраняет повторное срабатывание пускателя.

В процессе зажигания лампы пускатель иногда срабатывает несколько раз подряд вследствие отклонений во взаимосвязанных между собой характеристиках пускателя и лампы.

В некоторых случаях при изменении характеристик пускателя или лампы возможно возникновение ситуации, когда стартер начинает срабатывать циклически.

Это вызывает характерный эффект когда лампа периодически вспыхивает и гаснет, при погасании лампы видно свечение катодов накаленных током протекающим через сработавший стартер.

Электроды люминесцентной лампы представляют собой вольфрамовые нити, покрытые пастой (активной массой) из щелочноземельных металлов. Эта паста и обеспечивает стабильный тлеющий разряд, если бы ее не было, вольфрамовые нити очень скоро перегрелись бы и сгорели.

  Балласт от перегоревшей энергосберегающей лампы подключён к лампе Т5

В процессе работы она постепенно осыпается с электродов, выгорает, испаряется, особенно при частых пусках, когда некоторое время разряд происходит не по всей площади электрода, а на небольшом участке его поверхности, что приводит к перегреву электрода. Отсюда потемнение на концах лампы, часто наблюдаемое ближе к окончанию срока службы.

Когда паста выгорит полностью, ток лампы начинает падать, а напряжение, соответственно, возрастать. Это приводит к тому, что начинает постоянно срабатывать стартер — отсюда всем известное мигание вышедших из строя ламп.

Электроды лампы постоянно разогреваются, и в конце концов, одна из нитей перегорает, это происходит примерно через 2 — 3 дня, в зависимости от производителя лампы.

После этого на минуту-две лампа горит без всяких мерцаний, но это последние минуты в ее жизни. В это время разряд происходит через остатки перегоревшего электрода, на котором уже нет пасты из щелочноземельных металлов, остался только вольфрам.

Эти остатки вольфрамовой нити очень сильно разогреваются, из-за чего частично испаряются, либо осыпаются, после чего разряд начинает происходить за счет траверсы (это проволочка, к которой крепится вольфрамовая нить с активной массой), она частично оплавляется. После этого лампа вновь начинает мерцать. Если ее выключить, повторное зажигание будет невозможным. На этом все и закончится.

Вышесказанное справедливо при использовании электромагнитных ПРА (балластов). Если же применяется электронный балласт, все произойдет несколько иначе.

Постепенно выгорит активная масса электродов, после чего будет происходить все больший их разогрев, рано или поздно одна из нитей перегорит.

Сразу же после этого лампа погаснет без мигания и мерцания за счет предусматривающей автоматическое отключение неисправной лампы конструкции электронного балласта.





Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

megalektsii.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
