 Форматы по ГОСТ 2.301-68

Форматы листов чертежей должны соответствовать ГОСТ 2.301-68.

Форматы листов определяются размерами внешней рамки (рис.1)


Рис.1. Внешняя рамка

Форматы подразделяются на основные и дополнительные (рис.2, таблица 1).


Рис.2. Схема построения форматов

Основной формат – формат, самый большой которого имеет размеры сторон 1189х841 мм (площадь 1м2), а последующие форматы, получает путем последовательного деления его на две равные части параллельно меньшей стороне.

Дополнительный формат – формат, образуется увеличением короткой стороны основного формата на величину, кратную его размера.

Таблица 1 — Обозначение и размеры сторон основных и дополнительных форматов
Основные форматыДополнительные форматы
ОбозначениеОбозначение староеРазмеры сторон,
мм
ОбозначениеРазмеры сторон,
мм
А044841×1189А0×21189×1682
А0×31189×2523
А124594×841А1×3841×1783
А1×4841×2378
А222420×594А2×3594×1261
А2×4594×1682
А2×5594×2102
А312297×420А3×3420×891
А3×4420×1189
А3×5420×1486
А3×6420×1783
А3×7
420×2080
А411210×297А4×3297×630
А4×4297×841
А4×5297×1051
А4×6297×1261
А4×7297×1471
А4×8297×1682
А4×9297×1892
А5148×210

Примечание — Формат А5 допускается применять при необходимости.

Предельные отклонения сторон форматов приведены в таблице 2.

Таблица 2 — Предельные отклонения сторон форматов
Размеры сторон форматов,
мм
Предельные отклонения,
мм
до 150±1,5
св. 150 до 600±2,0
св. 600±3,0

 Форматы по ГОСТ 3450-60
(Отмененный)

ГОСТ 3450-60 устанавливаются форматы чертежей и предусмотренных стандартами на систему чертежного хозяйства технических документов, выполняемых на отдельных листах или на одном общем листе с выделением в нем форматов для каждого чертежа (документа).

Определяющими размерами листов являются размеры копий после разрезки.

Основные и дополнительные форматы и их обозначение должны соответствовать указанным в таблицах 3, 4 и на рис.3.

Таблица 3 — Основные форматы
Обозначение формата1112222444
Размеры сторон листа, мм297×210297×420594×420594×8411189×841
Соответствующее обозначение потребительского формата бумаги по ГОСТ 9327-60 (для справок)А4А3А2А1А0
Примечания:

1. Допускается применение формата 148×210, обозначаемого ½•1 и соответствующего потребительскому формату бумаги А5.

2. Допускается выполнение чертежей на листовой чертежной бумаге по ГОСТ 597-56 с сохранением рабочего поля чертежа внутри рамки по ГОСТ 5293-60.

Таблица 4 — Дополнительные форматы
Обозначение форматаРазмеры сторон листа, ммОбозначение форматаРазмеры сторон листа, мм
13297×63125594×1051
14297×84126594×1261
15297×105126594×1472
16297×126127594×1682
17297×147228594×1892
32892×420541486×841
421189×420641783×841
521486×420742081×841
621783×420842378×841
722081×420942675×841

Кроме форматов, указанных в таблицах 1 и 2, в исключительных случаях допускается применение специальных форматов, образуемых увеличением формата 11, как показано на рис.3, причем коэффициент увеличения должен быть целым числом.

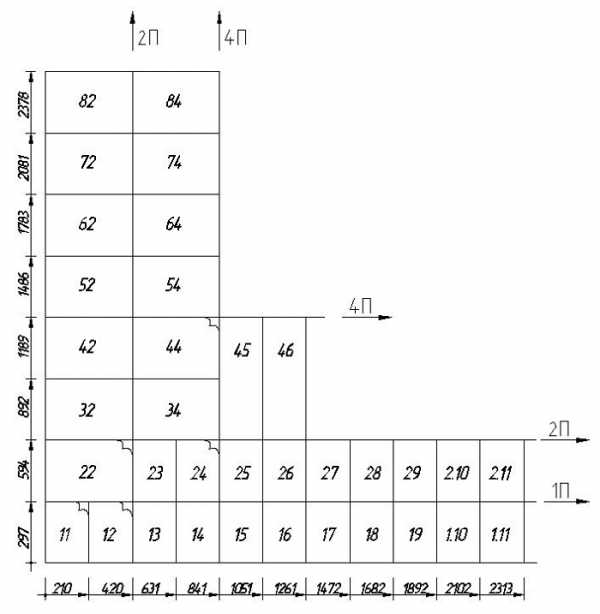

Рис.3. Схема построения форматов
Примечания:

1. Построение основных и дополнительных форматов показано сплошными линиями, а специальных форматов – штрихпунктирными.

2. Обозначение основных и дополнительных форматов указаны жирным шрифтом.

3. Обозначение основных форматов обведены кружками.

4. Обозначение формата 11 (297×210), принято за единицу измерения остальных форматов, обведено двойным кружком.

Обозначения форматов должны составляться из двух цифр (чисел), первая из которых указывает кратность одной стороны формата к величине 297 мм, а вторая – кратность другой стороны к величине 210 мм.

Произведение цифр, составляющих обозначение формата, определяет количество форматов 11 (т.е. формата 297×210), которое содержится в данном формате. Например, формат 74 состоит из 7×4, т.е. 28 форматов 11.

При обозначении специальных форматов двузначные числа, указывающие кратность их сторон соответствующим сторонам формата 11, разделяются точкой. Например, формат 2.10 – 594×2102, формат 10.4 – 2972×841.

Для расчета размеров сторон берется 297,25 и 210,25 мм с округлением до 1 мм в сторону увеличения при значениях величины после запятой >0,5 и в сторону уменьшения – при значениях ≤0,5.

weldworld.ru

Схема применения чертежных форматов А0, А1, А2, А3, А4 по ГОСТ 2.301-68

За основу принимается формат 1189х841, площадь которого равна одному метру квадратному. Другие форматы, полученные путем последовательного деления формата, принятого за основу, на две равные части, параллельно меньшей стороне соответствующего формата, называются ОСНОВНЫМИ.

Обозначения и размеры сторон основных форматов должны соответствовать указанным в табл.1.

Таблица 1. Размеры чертежных форматов

Обозначение формата Размеры сторон формата, мм
А0
А1
А2
А3
А4
А5 при необходимости
841 х 1189
594 х 841
420 х 594
297 х 420
210 х 297
148 х 210



Таблица 2. Применяемые масштабы изображений на чертежах

   Масштабы
Натуральная величина 1:1
Масштабы уменьшения 1:2
(1:2,5)
1:5
1:10
(1:15)
1:20
(1:25)
1:50
(1:75)
Масштабы увеличения 2:1
5:1
10:1



Примечание: Масштабы, указанные в скобках, применять не рекомендуется.



К оглавлению



glavconstructor.ru

Форматы чертежей по ГОСТу 2.301-68

Опубликовал admin | Дата 31 Август, 2015



Не так давно инженеры выполняли чертежи каждый, как мог и умел, не было однообразия в разработке и оформлении проектной документации. Из-за чего возникали трудности в понимании  чертежей. Для  решения данной проблемы в СССР  в 1929 г. был сформирован и издан  первый сборник стандартов «Чертежи в машиностроении». Считается что в 1929 г. произошел существенный сдвиг в процессе индустриализации страны. Данные стандарты были созданы в основном для машиностроительного производства, в 1965-1968 гг было принято решение заменить действующие стандарты на «Единую систему конструкторской документации» (ЕСКД), действующая по всей стране.

Единая система конструкторской документации (ЕСКД) — комплекс государственных стандартов, устанавливающих общие правила по разработке и оформлению конструкторской документации (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации).

Стандартам ЕСКД присвоен цифровой код 2, а весь комплекс стандартов ЕСКД разбит на десять классификационных групп, которые нумеруются от 0 до 9.

Например, ГОСТ 2.301—68** :

2 – говорит о том, что документ является стандартом ЕСКД;

3 — цифры после точки  обозначает классификационную группу ЕСКД «Общие правила выполнения чертежей»;

01 — номер данного стандарта в группе  «ЕСКД Форматы»

68 —  год регистрации стандарта — 1968 г.

Если ГОСТ вносились изменения после публикации, то в конце номера ставят звездочку *, если были внесены дополнительные изменения, то добавляется еще одна звездочка**.

Для выполнение конструкторской документации всех отраслей промышленности и строительства предусмотрены форматы листов чертежей, выполненные в электронном или бумажном виде.
Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий. Предельное отклонение размеров сторон форматов ±5%.

Сверху и снизу от внешней и внутренней рамки листа 5 мм, справа — 5 мм, слева — 20 мм под таблицу с дополнительными графами и для брошюровки чертежа.  В скобках указаны размеры рамок на листах проекта повторного применения (типового проекта).
Самые ходовые форматы принято считать А4, А3, А2, А1, А0 площадь которого равна 1 м2 , размеры других форматов получены последовательным деление на две равные части, обозначения и размеры приведены в таблице ниже:

Обозначение форм.
44
24
22
12
11
Размеры сторон формата в мм
 1189х841
594х841
594х420
297х420
297х210
Соответств. обознач. потребительского
формата бумаги по ГОСТ 9327-60*
А0
(1 м2)
А1
(1/2 А0)
А2
(1/2 А1)
А3
(1/2 А2)
А4
(1/2 А3)

Часто приходится выполнять чертежи очень больших деталей или конструкций, например деталей локомотива, автомобиля, конструкции зданий, мостов и очень мелких – деталей часового механизма, некоторых приборов и др. Чертежи крупных деталей(конструкций) не помещаются на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому на чертежах изображения больших деталей уменьшают, а малых увеличивают по сравнению с действительными размерами.

Масштаб — отношение линейных размеров изображенного на чертеже предмета к его размерам в натуре. Масштаб может быть выражен числом (числовой масштаб) или изображен графически (линейный масштаб).

Числовой масштаб обозначают дробью, которая показывает кратность увеличения или уменьшения размеров изображения на чертеже. При выполнении чертежей в зависимости от их назначения, сложности форм предметов и сооружений, их размеров применяют следующие числовые масштабы (ГОСТ 2.302—68)*:

Масштабы уменьшения
1:2; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50;
1:75; 1:100; 1:200 ;1:400; 1:500; 1:800; 1:1000
Натуральная величина
1:1
Масштабы увеличения
2:1; 2.5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы: 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

Схема построения форматов:

Форматы листов в формате DWG  Скачать

ГОСТы ЕСКД можно скачать на следующей странице: Единая система конструкторской документации (ЕСКД) все ГОСТы — 64 шт.



spravkidoc.ru

Размеры форматов чертежей

Поиск Лекций

ГОСТ 2.301 – 68

Чертёжно-графические документы и другие сопроводительные материалы следует выполнять на форматах установленных стандартом, строго соблюдая необходимые правила и предписания. Стандарты, по которым выполняется техническая документация, с течением времени дополняются и в них вносятся коррективы согласно меняющимся требованиям современного производства, но основные направления относительно их функционального назначения остаются без изменений. Для реализации конструкторских документов в графическом и текстовом исполнении предназначены специальные форматы, определяющие линейные размеры, измеряемые в миллиметрах. Использование листов определённых габаритов обоснованно условиями хранения и организации документооборота.

· Формат А0 841 × 1189

· Формат А1 594 × 841

· Формат А2 420 × 594

· Формат А3 297 × 420

· Формат А4 210 × 297

Для оформления технической документации можно скачать бланки чертежей.

Слово «формат», употребляемое в частности применительно к конструкторским документам, произошло от латинского слова «formo», что означает – модель, придаю форму. Формат бумаги собственно это размер бумажного листа, размеры которого заданны определённым стандартом. Практически всё, что создается интеллектуальной составляющей человеческой мысли, заносится на лист бумаги, отражая на нём текстовые или графические элементы с целью репродукции рационального познания окружающего мира. Хотя необходимые данные, в настоящее время успешно хранится, на иных носителях, бумага всё ещё остаётся важной составной компонентой формирования общего информационного поля.

Формат листа выбирается с учётом характера выполняемых работ. Например для оформления спецификации используется формат А4, а для выполнения генеральных плановА1, А2 или А0. Выбор масштаба обуславливается габаритными особенностями графически отображаемого объекта. К примеру, несложные детали вращения, такие как небольшие фланцы, специальные крепёжные винты, штифты, нестандартные шайбы и т.д. целесообразно выполнять на листах формата А4, который из за своих небольших габаритов очень удобен в обращении.

Детали, состоящие из значительного количества геометрических элементов, для того чтобы обеспечить им графически чёткое оформление, следует увеличить, а формат выбрать в соответствии с габаритом обеспечивающим заданные условия. Например, панель для какого либо пульта управления, является деталью из листового металла, в котором имеется ряд отверстий с различными геометрическими особенностями. Для всех этих компонентов нужно указать подробные размерные данные, что требует достаточного пространства. Детали, как правило, по возможности отображают в соотношении 1 : 1, но если они слишком малы или велики для визуального воспроизведения, их преобразуют на стандартную величину масштаба.

Размещение изображения на поле чертежа и правильная компоновка является основополагающей частью оформления конструкторского документа. Габаритная клетка изображаемого графического фрагмента должна располагаться на одинаковой дистанции от линий рамки чертежа. Графическо-конструкторский документ должен быть удобен для чтения и удобен для восприятия. На чертеже должно умещаться достаточно информативных элементов таких как: размерные и выносные линии, текстовые надписи, технические требования, дополнительные виды и д.р., причём все они должны, быть равномерно распределёны в сегменте чертежа не загромождая его.

Каждый чертёжно-графический документ необходимо выполнять технически грамотно и графически чётко. Чертёж должен соответствовать требованиям стандартов, и содержать все подробно описанные сведения, необходимые для изготовления деталей.


poisk-ru.ru

Форматы чертежей по ГОСТ 2.301



Чертежи выполняются на листах бумаги определённого формата (размера). Форматы листов чертежей определяются размерами внешней рамки, выполненной тонкой линией (рисунок 3.1).

Формат с размерами сторон 1189´841 мм, площадь которого равна 1 м2, считается наибольшим из основных форматов. Другие форматы, полученные путём последовательного деления на две равные части параллельно его меньшей стороне, принимаются также за основные.

Обозначения и примеры основных форматов приведены в таблице 3.1 и на рисунке 3.1.





Рисунок 3.1 – Обозначение и размеры основных форматов





Таблица 3.1 – Размеры основных форматов



Размеры сторон формата, мм 1189´841 594´841 594´420 297´420 297´210
Обозначение формата А0 А1 А2 А3 А4





Масштабы по ГОСТ 2.302



Масштабы изображений должны соответствовать следующим значениям:

а) масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;

б) натуральная величина: 1:1;

в) масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

При проектировании генеральных планов крупных объектов или сжатых профилей трубопроводов допускается применять следующие масштабы: 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

В необходимых случаях допускается применять масштабы увеличения (100·n):1, где n – целое число.

Если на формате все изображения выполнены в одном масштабе, его значение проставляется в соответствующей графе основной надписи чертежа по типу: 1:1; 1:2; 2:1; 4:1 и т. д.

Масштаб изображения на поле чертежа, отличающийся от указанного в основной надписи, отмечают непосредственно рядом с надписью, относящейся к изображению, в круглых скобках, например: А–А (2:1).

Слова «Вид», «Разрез», «Сечение» на чертежах не указываются, их используют только в текстовой части при ссылке на данные изображения.

Стандарт не распространяется на чертежи, полученные фотографированием, а также на иллюстрации в печатных изданиях и т. д.



Линии по ГОСТ 2.303



При выполнении чертежей используют линии разной толщины и начертания: сплошную основную, сплошную толстую, сплошную волнистую и т.д. Сведения об их назначении приведены в приложении З.

Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения и формата чертежа. Толщина остальных линий выбирается относительно сплошной основной, но должна быть не менее 0,2 мм.

Длина штрихов в штриховых и штрих – пунктирных линиях выбирается в зависимости от величины изображения. Штрихи в линии должны быть одинаковой длины, как и промежутки между ними. Штрих – пунктирные линии должны начинаться и заканчиваться штрихами.

Центры окружностей во всех случаях обозначают пересечением штрихов, а не точкой.



Изображения – виды, разрезы, сечения по ГОСТ 2.305



Стандарт ГОСТ 2.305 устанавливает правила изображения предметов (изделий, сооружений и их составных элементов) на чертежах всех отраслей промышленности и строительства.

Изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций.

Изображения на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. В зависимости от содержания изображения разделяются на виды, разрезы и сечения.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

Графическое обозначение материалов в сечениях и разрезах выполняетсяв соответствии с приложением И (таблицы И.1 и И.2). Условное обозначение сварных соединений – в таблице И.3.






infopedia.su

Как правильно оформлять чертежи? Форматы листов

Правила и нормы составления и оформления чертежей сосредоточены в государственных стандартах (ГОСТах), объединенных в 1968 г. в сборник «Единая система конструкторской документации» (ЕСКД).

rn
В целях экономного расходования бумаги и удобства хранения чертежей ГОСТ 2.301—68 обязывает выполнять чертежи на листах бумаги стандартных размеров.

Основные форматы листов
rn

rn

rnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrn
Обозначение формата4424221211
Размеры сторон формата в мм1189X841594 X 841594X420297X420297X210
Соответствующее обозначение потребительского формата бумаги по ГОСТ 9327—60 (для справок)А0А1А2А3А4
rn

rn
rn

Площадь формата 44 с размерами сторон 1189 X 841 мм равняется 1 м2. Другие основные форматы получают путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата. Обозначения форматов составляются из двух цифр (или чисел), первая из которых указывает кратность одной стороны формата величине 297 мм (точнее 297,25 мм), а вторая — кратность другой стороны величине 210 мм (210,25 мм). Так, например, в обозначении формата 24 цифра 2 позволяет определить ширину листа (2 У 297 мм = 594 мм), цифра 4 — длину листа (4 X 210,25 мм = 841 мм). Произведение цифр, составляющих обозначение формата, позволяет определить количество форматов 11, содержащихся в данном формате (2×4 = 8 форматов 11).

rn
rn

TBegin–>TEnd–>

rn

Если соединить два основных формата 11 длинной стороной, то образуется основной формат 12; если соединить три формата 11, то получится дополнительный формат 13; если соединить четыре формата 11, то получится дополнительный формат 14. По этому принципу образуются и другие дополнительные форматы: 15, 16, 17, 18, 19, 1.10, 1.11 и т. д.; 23, 25, 26, 27, 28, 29, 2.10, 2.11 и т. д.; 32, 42, 52, 62, 72, 82, 92, 10.2, 11.2 и т. д.; 34, 54, 64, 74, 84, 94, 10.4, 11.4 и т. д.; 45, 46, 47, 48 и т. д.

В строительной документации допускается к обозначению форматов добавлять дополнительные индексы: для форматов с расположением основной надписи (углового штампа) вдоль короткой стороны — индекс В, для форматов с расположением основной надписи вдоль длинной стороны — индекс Г, например 12В, 12Г.

Для документов учета допускается применение форматов, образованных путем последовательного деления формата 11 (297 х 210). В соответствии с ГОСТ 2.104—68 с левой стороны листов для возможности брошюровки оставляют свободное поле шириной 20 мм. С трех других сторон расстояние от края бумаги (от внешней рамки) до рамки формата принимают равным 5 мм.

polynsky.com.kg

Статьи – Форматы чертежей

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий (рис.1).

Формат с размерами сторон 1189х841 мм, площадь которого равна 1м2, и другие форматы, получаемые путем последовательного деления его на две равные части, параллельно меньшей стороне соответствующего формата, принимаются за основные.

Обозначение и размеры сторон основных форматов должны соответствовать указанным в таблице 1.

Рисунок 1. Оформление форматов листов



Обозначение формата

Размеры сторон формата, мм

А0841х1189
А1594х841
А2420х594
А3297х420
А4210х297

При необходимости допускается применять формат А5 с размерами сторон 148х210 мм.

Допускается применение дополнительных форматов образуемых увеличением коротких сторон основных форматов на величину кратную их размерам. Размеры производных форматов, как правило следует выбирать по таблице 2.



КратностьФормат
А0А1А2А3А4
21189х1682
31189х2523841х1783594х1261420х891297х630
4841х2378594х1682420х1189297х841
5594х2102420х1486297х1051
6420х1783297х1261
7420х2080297х1471
8297х1682
9297х1892

Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл. 2, например, А0х2, А4х8 и т.д.
