Черчение в Ворде

Работа с панелью рисования. Использование сетки для создания чертежей

Создайте текстовый документ с именем «Чертеж» и сохраните его к себе в папку.

Установите поля страницы: верхнее – 0,5 см., нижнее – 0,5 см., правое – 0,5 см., левое – 2 см.

Настройте отображение сетки на экране (Вид -> Сетка). Для того, чтобы настроить ее параметры, а также величину шага (по вертикали и по горизонтали), необходимо построить любую стандартную фигуру (Вставка -> Фигуры), выделить ее, и, наконец, в активном менюСредств рисования

нажать кнопку «Выровнять» и выбрать опцию «Параметры сетки».

Настройте сетку в соответствии с образцом ниже:

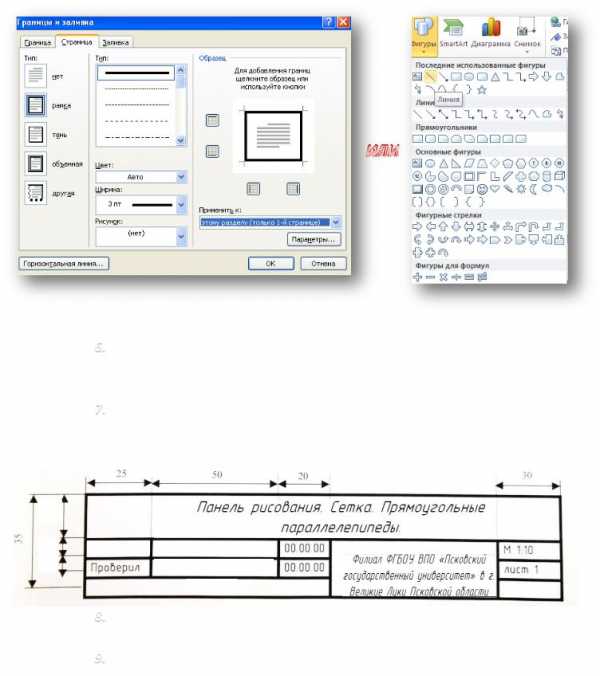

Оформите рамку к странице линией шириной 3 пт. Для этого можно либо зайти в «Границы и заливку» и настроить соответствующую рамку для листа, либо с помощью стандартных автофигур (отрезков) начертить по самому краю настроенных полей границу в форме рамки (см. ниже).

Постройте оси координатX-Y-Zи нарисуйте два параллелепипеда, настроив их размер и глубину (не забудьте про заливку, а также тот факт, что работать стоит строго по сетке, отмеряя соответствующие величины).

Постройте внизу листа специальную «таблицу», являющуюся частью ранее построенной рамки, используя стандартные автофигуры. Размеры для оформления представлены ниже (в миллиметрах):

Выполнила Петрова Е. В.

Дятлов И. И.

0333-01

Заполните таблицу данными, используя шрифт GOST Type B размером 12 и 18 пт.

Сравните полученный документ с образцом (см. ниже). Исправьте выявленные недочеты.

studfiles.net

Как оформить лист для черчения

Прежде чертили на кульманах, сейчас для этого существуют особые программы. Но раньше чем применять высокопрофессиональный подход, нужно освоить исходный ярус. И обучиться верно оформлять чертеж.

Вам понадобится

  • Лист ватмана всякого стандартного формата, рейсшина, длинная линейка, угольники, остро заточенный карандаш

Инструкция

1. Расположите лист формата А4 вертикально. Ватман большего размера дозволено применять и в таком, и в горизонтальном расположении. Существует пять основных форматов: А0 с размерами 841х1189 мм; А1 — 594 х 841 мм, А2 — 420 х 594 мм, А3 — 297 х 420 и А4 — 210 х 297 мм. Дозволено взять и добавочные форматы, если короткую сторону всякого из основных увеличить кратно ее размерам.

2. Сделайте рамку. Для этого отступите от края листа на 20 мм с левой стороны и по 5 мм с остальных 3 сторон. Поставьте точки на отмеренном расстоянии, в середине всякой стороны и в углах и проведите через них прямые линии. Рамка должна быть исполнена сплошной стержневой линией. В терминах черчения это обозначает больше толстую и яркую линию, чем остальные. Используйте для работы твердо-мягкий карандаш.

3. Начертите рамку стержневой надписи. Ее еще называют «штампом», от того что ее размеры и исполнение регламентируется государственным эталоном. Отмерьте по нижней стороне 145 мм и с поддержкой угольника от этой точки обозначьте линию вверх под прямым углом. Отложите на ней 22 мм, как и на правой рамке листа. Объедините полученные точки и проведите границы рамки сплошной стержневой линией.

4. Сделайте внутреннюю конструкцию стержневой надписи. Отложите на правой и левой стороне штампа по 8 мм от нижней линии. Объедините обозначенные точки горизонталью. От левого угла штампа отмерьте по 70 см по нижней и верхней границе штампа. Проведите вертикальную основную линию. Остальные детали исполняйте больше тонкими.

5. Отложите от левого угла штампа по его верхней границе поочередно 25 и 30 мм. Отмерьте схожие отрезки на 2-й снизу горизонтальной линии. Объедините точки вертикалями. На левой рамке штампа от верхней границы отступите вниз 7 мм, как и на центральной вертикальной линии. Проведите горизонталь. Сейчас от правого нижнего угла рамки отложите друг за ином по 20 мм и проведите вертикальные линии до дальнейшей горизонтали. Основная надпись готова.

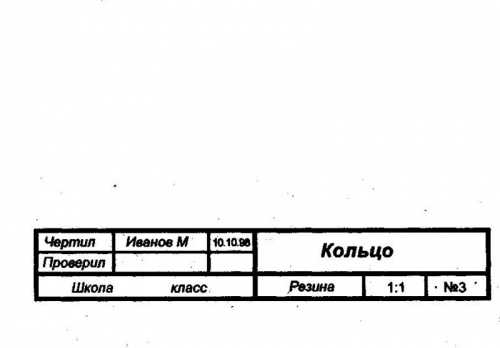

6. Заполните штамп по требованиям эталонов. Для школьных работ существуют свои правила. В правой верхней графе укажите название изделия, под ним слева направо материал, масштаб и маркировку по ГОСТу. Слева на верхней строчке пишите: «Чертил» — и дальше фамилия и дата изготовления чертежа. Ниже слово «Проверил». Соседнюю ячейку оставляйте пустой. На последней строчке укажите школу и класс. Студенты указывают данные своей группы.

Дабы комфортно было беречь и подшивать чертежи, на них наносят рамки и таблицу с основными сведениями согласно определенным эталонам черчения . Все они описаны в ГОСТах.

Инструкция

1. Построение рамки выполняется стержневой тонкой линией. Неизменно при проведении рамки с 3 сторон листа отступают от его края 5 мм, а с четвертой — на 20 мм. Плоскость листа внутри рамки называют полем чертежа. Особенно широкую часть рамки, ту, ширина которой 20 мм, применяют в подшивке. Тут довольно пространства, дабы проколоть отверстия для скоросшивателя.

2. В правом нижнем углу листа чертят основную надпись — это таблица со сведениями о чертеже. Ее размеры также сурово описаны в эталонах. Школьники чертят основную надпись размером 145 мм в длину и 22 мм в высоту.

3. В производстве лист А4 располагают сурово вертикально, следственно и рамку чертят вертикально. В школе изредка разрешено располагать лист горизонтально. На листах формата А3, напротив, рамка располагается неизменно горизонтально. Это делается для того, дабы дозволено было подшивать в одну папку листы различного формата, чай огромная сторона листа А4 равна меньшей стороне листа А3.

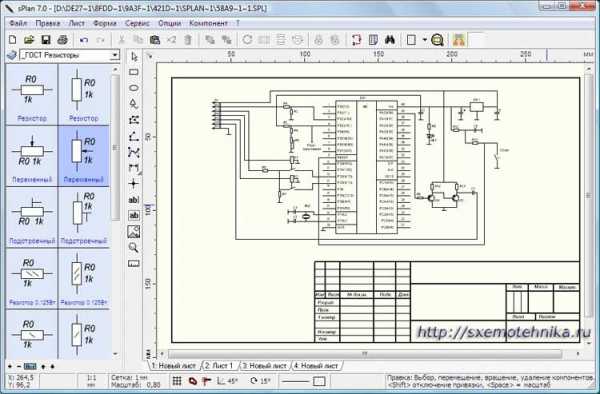

При оформлении чертежных документов нужно соблюдать определенные эталоны, которые определяют как формат чертежа , так и правила оформления всякого элемента. Эти эталоны облегчают хранение чертежных документов и создают бесчисленные комфорта.

Инструкция

1. К таким удобствам относится быстрота в прочтении чертежа , которая создается с подмогой верно оформленной рамки и стержневой надписи.Рамка ограничивает поле

чертежа и наносится внутри форматных границ. В качестве классических форматов в системе чертежной документации применяются форматы А4, А3, А2, А1 и А0, а также добавочные форматы. В учебном процессе почаще каждого используют форматы типа А4 с размерами сторон 210 на 297 мм.

2. Рамка наносится твердым либо твердо-мягким карандашом и начинается с нанесения линии по левого края листа. Само­стоятельно от того, по вертикали размещен лист либо по горизонтали, начертите линию на расстоянии 20 мм от левого края. В будущем лист будет применяться для брошюровки и архивного хранения.

3. Нанесите линии такой же толщины с правой, нижней и верхней стороны листа, отступив от края расстояние в 5 мм. Позже нанесения рамки дозволено приступать к оформлению штампа, в котором располагаются основные надписи. К основным надписям относятся наименование чертежа , масштаб чертежа , экспликация и другие данные об изображенном изделии.

4. При выполнении производственных чертежей формата А4 лист располагайте сурово вертикально, а надпись только по короткой стороны. При оформлении чертежа на листах других форматах либо в учебных целях надпись располагайте как по короткой, так и по длинной стороны листа.

5. При нанесении стержневой надписи расположите штамп в нижнем углу правой стороны листа. Для этого начертите прямоугольник с размерами, установленными в соответствии с требованием ГОСТа.

Видео по теме

Обратите внимание!
При оформлении рамки и штампа стержневой надписи непременно проследите за тем, что линии штампа не выходили за пределы рамки. Также невозможно допускать обстановки, когда буквы касаются границ рамки. Это приводит к затруднениям в прочтении надписи.

Форматом бумаги называют принятый эталон бумажного листа. Самыми распространенными считаются интернациональный и североамериканский эталоны. Форматы А1 (еще его называют ватманом) и А4 относятся к интернациональному.

Инструкция

1. В основу бумажного интернационального эталона ISO 216, тот, что в начале XX столетия был принят комитетом по производственным эталонам Германии, было решено положить метрический правило.

2. Эксперт в области инженерии и математики, Вальтер Портсманн, предложил взять за основу лист размером 1 м? и назвать его A0. Все листы формата А имеют идентичное отношение сторон равное единице к корню квадратному из 2-х.

3. Если лист А0 сложить напополам, то получиться надобный формат бумаги, тот, что именуется А1.

4. Для того дабы свернуть формат А1 в формат А4, сложите ватман напополам и разрежьте его по линии сгиба. Вы получите лист A2, тот, что имеет размеры 420 ? 594 мм.

5. Сложите данный лист еще вдвое и проделайте то же самое. Сейчас у вас на руках имеется A3 (297 ? 420 мм). Лист этого размера зачастую применяется учениками для разных чертежей. Если вы повторите предшествующий шаг, то получите необходимый вам формат А4 размером 210 ? 297 мм. Это самый общеизвестный в России эталон, применяемый для разных документов и печати. Получается, что формат A1 вмещает в себя 8 листов А4.

6. Если вы таким же образом продолжите складывать весь дальнейший получившийся лист вдвое, вы получите самый небольшой допустимый формат под номером 10 (А10), имеющий размер 26 ? 37 мм.

7. Помимо североамериканского эталона (считается официальным в Сша Америки и Филиппинах) и интернационального, существует японская система бумажных форматов.

8. В эру Возрождения возникло представление «золотого сечения», к которому прибегали живописцы и другие деятели искусства. И вплотную до 20 столетия отношение сторон бумаги было 1:1,618. Но данный эталон так и не сумел прижиться в полиграфии, потому что при складывании листа вдвое, формат книги становился неудобным для воспринятия информации читателем.

Видео по теме

jprosto.ru

Лист Для Черчения А4 С Рамкой 45 Стандартные

Скачать рамки для оформления текста в Word. Чертежные рамки. Узорные рамки для текста.

Вам нужна самая большая коллекция рамок в рунете? Тогда вы пришли по адресу! Бывают рамки для оформления текста. Еще они используются для обрамления картин, фото и что особенно интересно для нас, электронных документов Word. Согласитесь, сухой текст, выполненный в черно- белых тонах не сильно радует глаз.

Согласно стандарту основную надпись располагают вдоль длинной или короткой стороны листа, кроме формата А4, где надпись помещают вдоль . Скачать или распечатать рамки А4 ГОСТ (с разными штампами и без) в формате Word для набора текста и черчения. Здесь можно скачать или распечатать на принтере листы формата А4 со стандартной рамкой и разными .

Разумеется, если речь идет о деловой документации, то нужно придерживаться соответствующего стиля. Здесь особо не поэкспериментируешь. Но даже здесь можно сделать стильное обрамление страницы.

Обозначение формата / Размеры сторон листа, мм. А4 / 297 х 210. В левом верхнем углу чертежа, в рамке размером 14 х 70. Все надписи на чертежах должны выполняться стандартным чертежным шрифтом. Делаем рамку для листа формата А4 с полями 20х5х5х5 мм. Разметка страницы – Поля – Настраиваемые поля. В появившимся . Форматом чертежа или другого документа называется размер листа этого. Внутренняя рамка проводится сплошной основной линией на. На формате А4 основная надпись располагается только вдоль короткой стороны. МАРКА И ГОСТ МАТЕРИАЛА (Сталь 45 ГОСТ 1050-74): Сталь 45 ГОСТ 1050-74 . Для вас доступны 3 набора рамок, которые можно скачать на нашем сайте. Поэтому давайте попробуем немного расширить стандартный набор редактора. Таким образом, вы сможете сделать нужную ориентацию для всего документа, или отдельного листа. 28.10.2015 в 09:45.

Обратите внимание. В конце статьи для вас представлены наборы рамок, доступные для скачивания – ПЕРЕЙТИ.

Другое дело, если мы создаем письмо, детскую книгу, или любой другой документ развлекательного характера. Вот здесь мы смело можем включать воображение, и делать красивое и яркое оформление документа, благодаря использованию всевозможных вариаций рамок доступных в Word. Оглавление: Добавляем рамки в разных версиях редактора.

Черчение в школе. Меньшим обычно является формат А4 (рис.1), его размеры 210×297 мм. A3 соответствует размер листа 297×420 мм. Основная рамка на первой странице и маленькие на остальных. Рамка для чертежа А4 (альбомная) · Рамки для пояснительной .

Рамки в Word 2. 00. Рамки в Word 2. 00. Мр 2.3.2.2327-08.

Рамки в Word 2. 01. Заключение. Наши рекомендации. Стоит почитать. Вам пригодится. Не стоит забывать, что готовый документ должен быть оформлен максимально качественно.

Не забывайте проставлять номера для каждой страницы (см. Процесс довольно похож во всех вариантах редактора, но все равно есть небольшие отличия. Начнем с самой старой версии. Рамки в Word 2. 00. Откройте документ, в который вы хотите вставить обрамление.

Далее вам необходимо выполнить следующие действия: Перейдите в панель управления, которая расположена в верхней части редактора. Там найдите и кликните на вкладку . Инструкция К Швейной Машине Veritas Rubina 1290. Затем указываем к какой части документа ее необходимо добавить, и щелкаем ОК.

Рамки в word 2. 00. Откройте нужный документ.

Перейдите в панель инструментов, и щелкните по кнопке . Когда закончите, нужно щелкнуть ОК. Документ будет обрамлен рамкой. Рамки в Word 2. 01. Здесь процесс аналогичен рассмотренному выше.

Поэтому давайте попробуем немного расширить стандартный набор редактора. Существует большой набор рамок для Word: картинки, всевозможные линии и даже обрамление в виде ГОСТовских рамок. Мы предлагаем вам скачать три набора (см. Запускайте, смотрите которые вам подходят, и используйте. Обратите внимание. Если вам нужно, чтобы под рамкой в документе была указана дополнительная информация, вы можете добавить ее, используя сноски (см.

Сноски в word)Небольшое учебное видео: Update. Добавлен набор узорных рамок. Jun 5, 2. 01. 5Заключение. Использование рамок позволит вам оформить документ, добавить необходимые технические поля, и сделать его более оригинальным и читабельным. Если у вас еще остались вопросы по поводу настройки и добавления рамок, задайтесь свой вопрос вот тут – Вопросы@techprofi. Наши рекомендации.

Лист с альбомной ориентацией можно использовать в любом документе Word. Таким образом, вы сможете сделать нужную ориентацию для всего документа, или отдельного листа. Гиперссылки в Word позволяют создать удобную навигацию внутри документа.

Используйте их, чтобы добавить оглавление. Стоит почитать. Зачем искать информацию на других сайтах, если все собрано у нас?
