Ленточный фундамент чертеж в разрезе с размерами

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.



Схема ленточного фундамента.



Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

  • монолитный, при производстве которого раствор заливают в траншею с отсыпкой,
  • сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

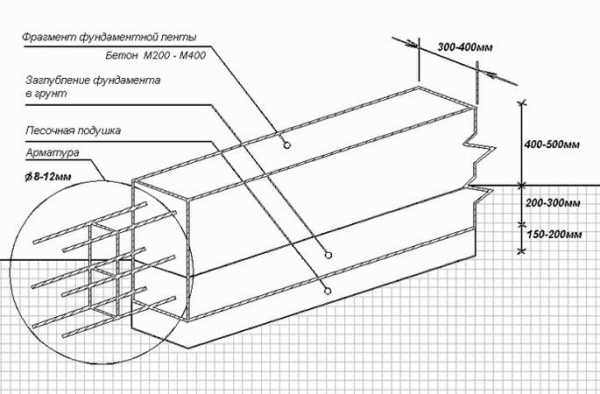

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

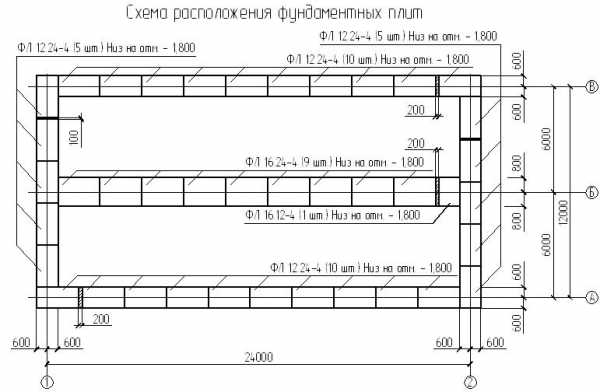

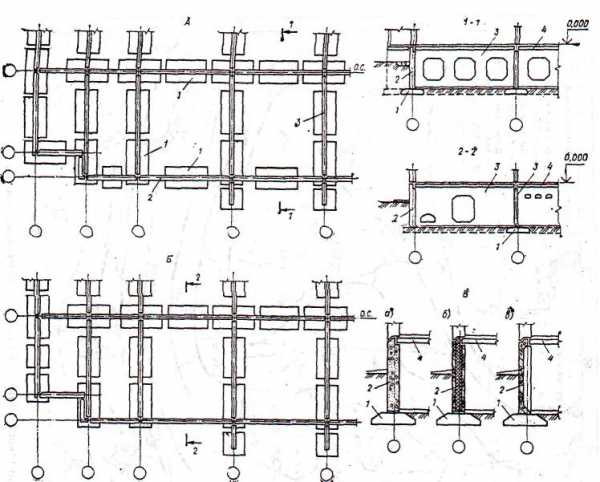

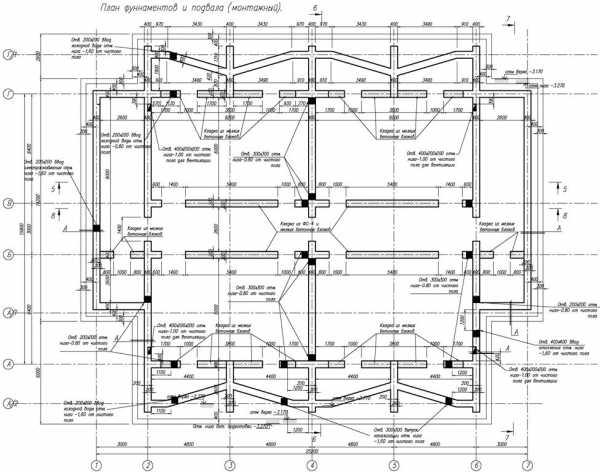

Чертеж сборного ленточного фундамента с указанием размеров.





Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

  • общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
  • тип грунта, влияющий на степень усадки,
  • величину нагрузки в процессе эксплуатации.



Дополнительное изображение для чертежа ленточного фундамента.





Особенности построения плана

План опор ленточного типа создается по определенным правилам.

  • Выбирается масштабирование 1:100 или 1:400.
  • Перед построением выполняют осевую разметку.
  • При наличии колонн, их месторасположение указывается на схеме.
  • Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

  • с полным схематичным изображением и указанием данных по нижней точке,
  • осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.



Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.



Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

  • наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
  • при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

  • уровень грунта,
  • уровень пола,
  • общие очертания опорной конструкции,
  • тепло- и гидроизоляцию.



. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.



Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

  • схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
  • примечания, содержащие сведения нюансах конструкции,
  • рекомендации относительно подготовительных работ,
  • информация о гидро- и теплоизоляции,
  • таблицы с указанием норм нагрузок для конкретной опорной конструкции.



Подробный чертеж ленточного фундамента с выносными сечениями.



Степень заглубления

Заглубление ленточного фундамента определяется в соответствии с назначением опоры. Существуют два основных вида конструкций – заглубленные и мелкозаглубленные. Эту особенность в обязательном порядке отражает план.

  • Мелкозаглубленные виды используются при строительстве небольших кирпичных или бетонных сооружений, а также при возведении деревянных строений на грунтах слабопучинистого типа. Глубина траншеи в данном случае составляет 50-70 см.
  • Заглубленные виды ленточных фундаментов с усиленным армированием подходят для крупных домов, которые имеют подвальные или цокольные помещения, тяжелые перекрытия. Оптимальная глубина траншеи на 20-30 м больше глубины промерзания почвы.



Чертеж заглубленного ленточного фундамента в разрезе.



План всегда содержит информацию о степени заглубления ленты.

Расход материалов на выполнение заглубленных опор значительно выше.

Отличия чертежей сборных и монолитных опор

Выше был описан принцип, по которому составляется план любого ленточного фундамента, будь он монолитный или сборный. В то же время чертеж, на котором изображен сборный тип опоры, имеет характерное отличие – на изображениях указывается отметка целых и угловых железобетонных блоков.



Чертеж заглубленного ленточного фундамента со схемой горизонтального и вертикального армирования.



Самостоятельные расчеты

Без наличия опыта и квалификации создать план опорных конструкций не сложно, если сборный фундамент рассчитывается для хозяйственных построек или ограждений. Для этого достаточно учесть следующие параметры:

  • почвенную усадку по вертикали,
  • нагрузку от веса основного сооружения,
  • нагрузку от кровли с подстропильной системой, если речь идет о хозяйственных или бытовых постройках,
  • нагрузку от давления грунта, действующую с боковых сторон.

Для страховки полученные величины нагрузки увеличивают на 2%.



Профессиональное планирование

План ленточной опоры для жилого дома требует более детальных вычислений и профессионального исполнения. Специалист при выполнении расчетов принимает во внимание действующие положения СНиП и учитывает малейшие нюансы, включая эксплуатационные нагрузки, возможный вес снежной шапки на кровле, снижение веса при выполнении оконных и дверных проемов.



Указание расположения колонн на схематичном изображении ленточной опоры.



Требования к схемам

План фундамента ленточного типа должен отвечать следующим требованиям:

  • легкая читаемость,
  • полнота информации на основной схеме,
  • наличие дополнительной информации в приложениях,
  • достаточность данных для проведения строительства без необходимости выполнять дополнительные расчеты.

Подробный и полный чертеж опорной конструкции любого типа легко претворять в жизнь. Он исключает вероятность разночтений и ошибок на этапе подготовительных работ и монтажа.

rfund.ru

План фундамента, чертежи, фото, видео

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Условия точного переноса плана на местность

Чтобы чертеж было легко перенести на местность и выполнить разметку участка с достаточной точностью, необходимо выполнение определенных условий.

Точное соблюдение масштабирования для каждой части плана. При выполнении укрупненных выносных изображений, их масштаб указывается отдельно. Для общего масштабирования планов фундаментов используются соотношения 1:100, 1:200, 1:300, 1:400.

Значительно упростить перенос схемы на местность поможет осевая разметка. Разбивочные и крайние оси наносятся на общий план и отдельно для выносных видов, а также в местах установки отдельных элементов (колонн и пр.). В обязательном порядке между крайними осями (стен или опорных колонн) и разбивочными указывается расстояние.

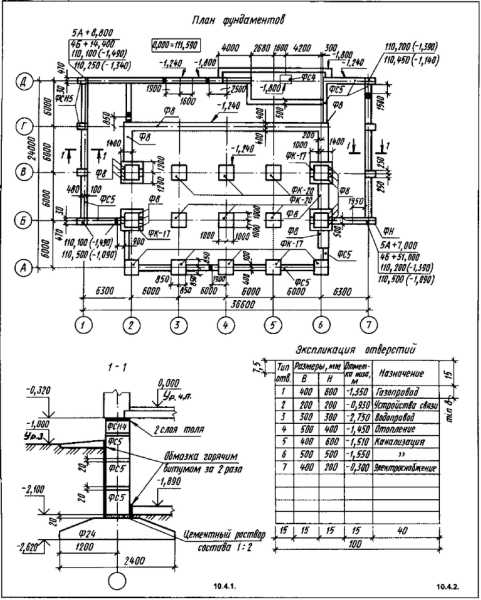

Общий план фундамента с указанием размеров, материалов и необходимых отверстий.



Упрощает задачу переноса плана на местность и координатная сетка.

Основные параметры расчетов

Чертеж фундамента должен создаваться на основе расчетов, при выполнении которых принимаются во внимание:

  • общий вес возводимого сооружения,
  • степень увеличения нагрузки в процессе эксплуатации,
  • тип грунта на участке (его плотность, обводненность и пр.).

На основании этих данных учитываются не только геометрические параметры опоры (заглубленность – для всех видов, форма сечения и ширина опоры дома ленточного типа, диаметр и толщина стенок свайных конструкций), но и материалы для изготовления (марка бетона и использование наполнителей, вид армирования, устройство гидроизоляции).

[warnig]Важно: Все расчеты для построения плана выполняются с обязательным запасом прочности.[/warnig]



Спецификация на дополнительные материалы с пояснительными записями для плана фундамента.





Особенности выполнения плана ленточного фундамента

План опоры дома ленточного типа должен показывать:

  • конфигурацию сечения,
  • тип и устройство подбетонка,
  • глубину закладки на каждом участке (при равной глубине всей опоры параметр указывается однажды, при преимущественно равной – однажды с дополнительным указанием мест фундамента с отличным от общего значения заглублением),
  • места расположения инженерных коммуникаций (нижняя отметка отверстий и их диаметр могут указываться непосредственно по месту, на выносном виде или в экспликации).

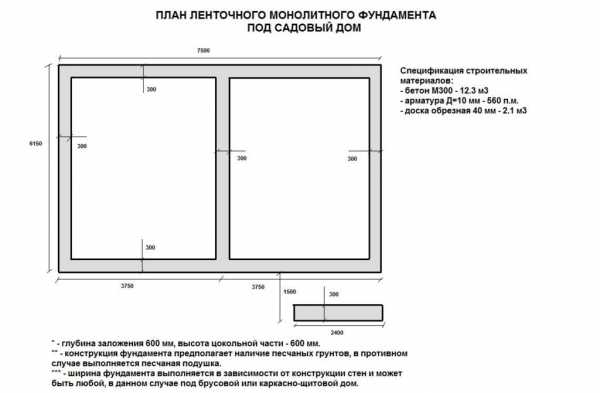

Простой чертеж ленточного фундамента с указанием материалов и дополнительными пояснениями.



При выполнении чертежа сборного ленточного основания с максимальной точностью указываются координаты и параметры отсчетного блока. При монтаже его устанавливают первым, остальные монтируются привязкой к отсчетному блоку.

При изготовлении фундаментов с монолитными и сборными участками, их границы должны быть точно нанесены на план.



Примеры дополнительных схем армирования для планов ленточных фундаментов.



Сечения в плане фундамента

Сечения уточняют план ленточного или свайного фундамента. На них изображаются:

  • геометрия (контуры опоры),
  • гидроизоляция,
  • отмостка (при изображении наружных стен),
  • размеры уступов.



Сечение ленточного фундамента с гидроизоляцией и отмосткой.



Для ленточного типа необходимо указание уровней (чтобы чертеж был более наглядным, отметки наносят на план на одном уровне с разворотом полочки в сторону от сечения). Нулевой отметкой считается уровень пола 1 этажа. Кроме нее указываются уровни:

  • поверхности земли,
  • подошвы фундамента,
  • обреза.

Чтобы было легко установить место сечения ленточного типа опоры дома, на общем плане наносится след секущей плоскости – разомкнутые штрихи с указующими направление стрелками.

Общие правила выполнения сечений

  • Сечения выполняют в масштабе 1:20, 1:25, 1:50.
  • Изображения по сечениям могут располагаться на отдельных листах в качестве приложения к основной схеме или на общем листе (при небольших размерах).

Дополнительная документация

В качестве дополнительной уточняющей документации к общему плану основания дома прилагаются:

  • сводная спецификация всех элементов, которые располагаются ниже нулевой отметки (готовые железобетонные и бетонные изделия, металлоконструкции и др.).
  • таблица нагрузочных нормативов,
  • развертка и монтажный план (для сборных опор),
  • примечания и заметки относительно подготовительного этапа строительства, установки гидро- и теплоизоляции, конструктивных особенностях (на отдельных листах или на общем плане).



Чертеж ленточного сборного фундамента с выносным сечением и развертками для монтажа блоков.



План свайного фундамента

Чертеж свайного фундамента представляет собой разметку свайного поля с привязкой к осям координат. На нем точно указывается положение каждой опоры с учетом основных правил создания фундаментов того типа:

  • сваи обязательно должны размещаться под внешними стенами дома (по периметру здания),
  • опоры необходимы под внутренними несущими стенами,
  • расстояние между соседними опорами свайного основания в любом направлении не должно превышать установленной нормы (для жилого дома – 3 м).



План свайного фундамента с указанием размеров.



Ростверковые фундаменты свайного типа сложнее в исполнении, но их конструкция способствует равномерному распределению веса сооружения на опору. При выборе этого варианта чертеж должен содержать схему монтажа ростверка свайного основания, спецификацию или пояснительные записки о материалах, необходимых для его изготовления.

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

  • тепло- и гидроизоляция,
  • схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

  • для мелкозаглубленных опор возможна установка отдельных армирующих элементов,
  • для повышения прочности рекомендуется их связка в единую конструкцию,
  • для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,
  • сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.



При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.



Схема армирования для плана плитного фундамента.



Подготовка участка к разметке

Чтобы перенести чертеж свайного основания на местность не требуется выполнения каких-либо подготовительных работ. Разметка выполняется при помощи металлической арматуры.

В остальных случаях (для ленточного и плитного типа) для точности разметки необходимо очистить территорию будущего дома от крупного мусора, кустов и пр., а при неровном рельефе – выровнять участок.

rfund.ru

Чертеж ленточного фундамента: видео-инструкция по монтажу своими руками, виды — столбчатое, свайное основание, цена, фото






Чертеж фундамента дома – основной строительный документ, в котором отражаются все линейные параметры, необходимые для того, чтобы основание могло выдержать вес запланированного дома.

Если допустить ошибки при его создании и последующей реализации, то основание может, к примеру, дать неравномерную усадку, а это может стать причиной разрушения здания. Построить правильный чертеж своими руками – нелегкая задача, так как нужно хорошо знать свойства строительных материалов.

Ленточный фундамент

Рассмотрим основные виды фундамента и примеры чертежей.

Общая информация о создании проектов

  Реклама






Чертежи фундаментов представляют собой изображение здания в разрезе по горизонтальной плоскости, на них должны быть отражены конфигурация и размеры несущих стен, отдельно стоящих колонн и столбов, технологического оборудования.

Для планов фундаментов может быть использован масштаб 1:400, 1:200 либо 1:100 в зависимости от размеров сооружения. Работа начинается с нанесения разбивочных осей, при этом отдельные колонны, сваи и столбы должны располагаться в месте пересечения осей.

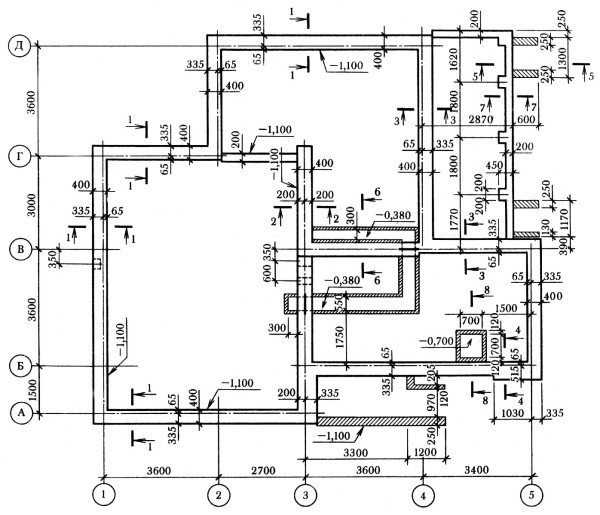

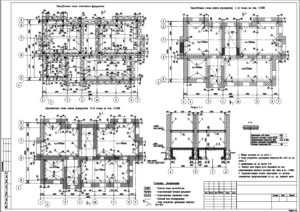

Пример подробного плана опорных конструкций здания

Для контуров основания линии должны быть более толстыми (0,5-0,8 м), в плане обязательно отражаются отверстия, предусмотренные для технических коммуникаций: указывается глубина и место их расположения. В плане также фиксируется конфигурация подошвы основания, глубина заложения каждого фрагмента опорной конструкции, особенно если на участке неровный склон.

Чертеж разреза фундамента – это изображение основания дома в вертикальном сечении, которое может быть продольным или поперечным. Разрезы можно выполнять на отдельных листах, для них обычно используется масштаб: 1:50, 1:25 или 1:20.

Если общий план дома имеет небольшие размеры, то разрез допускается строить на том же листе. На сечении должен быть показан контур основания, отражено наличие или отсутствие цоколя, нижняя часть стены, гидроизоляционная система, пол в помещении.

Такие схемы помогают увидеть все размеры опорной конструкции в вертикальной плоскости. На фото показаны примеры составления чертежей основания в вертикальном и горизонтальном разрезе.

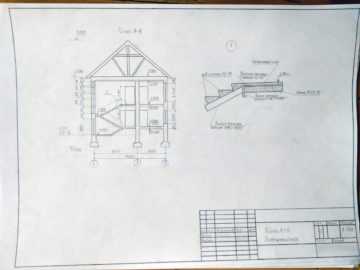

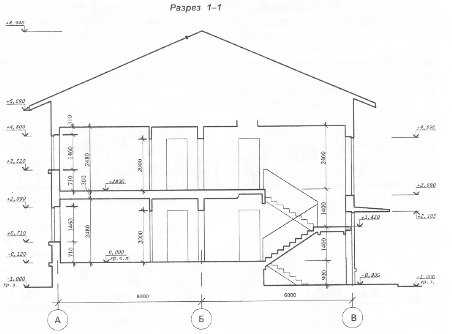

Вертикальный разрез фундамента

Горизонтальный план нулевого цикла

Для изображения уступов и отверстий используют линии невидимого контура, контуры отверстий также можно дополнительно затушевывать. Все обозначения и надписи выполняются с использованием специального шрифта, который призван обеспечить единообразное построение всем проектным документам.

Важно!
Правильное построение схем и планов обеспечивает их легкое чтение, а значит, и более точное соблюдение во время работ.

Как строится план-схема для ленточного фундамента?

Чертежи ленточного фундамента должны отражать длину и толщину несущих стен, а также глубину заложения бетонной или блочной «ленты», чтобы она смогла выдержать нагрузку от веса здания и воздействие природных сил.

При построении схемы ленточного фундамента нужно учитывать несколько важных принципов:

  • Для расчета глубины заложения фундамента обязательно должна проводиться геологоразведка, которая поможет определить тип грунта и его пучинистость. Также определяется наличие и глубина залегания грунтовых вод.
    На пучинистых грунтах применяют мелкозаглубленный вариант фундамента, чтобы он не пострадал во время сезонных колебаний температуры. Его глубина не будет превышать 0,7 м, использовать такую технологию можно только для малоэтажных построек;
  • Для расчета ширины ленточного основания применяется специальная формула, согласно которой площадь будущего основания = вес дома/сопротивляемость грунта. Строительные справочники содержат полную информацию относительно веса каждой части здания, коэффициент сопротивления почвы также можно найти в геологических справочных источниках;

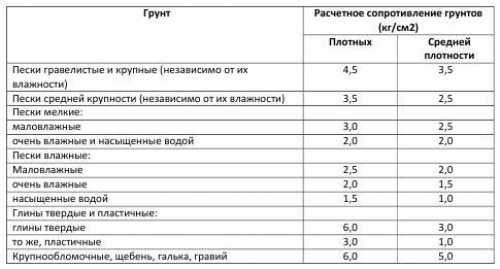

Данные о расчетном сопротивлении различных типов грунта

  • Схема строительного ленточного фундамента строится с учетом всех суммарных нагрузок и линейных размеров лент.

Важно!
Основание должно возводиться с запасом прочности, о чем стоит подумать уже на этапе проектировки.

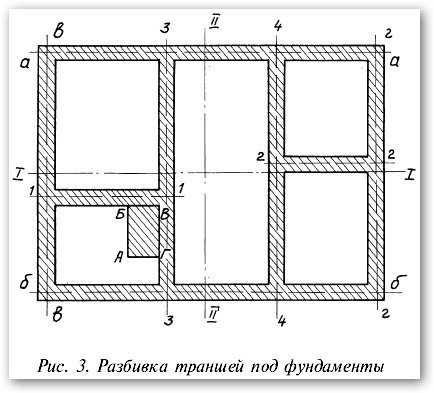

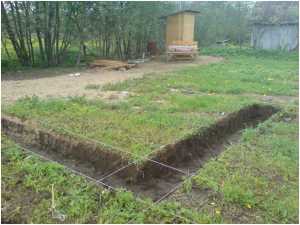

План траншеи под ленточный фундамент

Верхняя и нижняя часть ленточного фундамента дома должны быть армированы, и схема расположения арматуры тоже отражается на планах. Внутри фундамента укладывается продольная горизонтальная арматура, если высота фундамента превышает 1,5 м, то ее дополняют поперечной арматурой.

Обратите внимание!
Согласно СНиП 52-01-2003, между двумя продольными стержнями расстояние не превышает 400 мм.

Чертеж узла ленточного фундамента – важный этап проектировочной работы. Видео в этой статье покажет, как рассчитывается узел фундамента, и из каких этапов состоит проектировочная работа.

Ленточный фундамент допускает организацию подвала в здании. В зависимости от предполагаемого использования подвальных помещений стоит продумать их расположение, наличие технологических отверстий и т. д.

В результате чертежи фундамента дома позволят создать четкое и ясное представление о будущем основании здания, и после окончания проектировки можно непосредственно приступать к строительным работам.

Проекты столбчатых конструкций

Столбчатая разновидность основания нужна для строительства зданий без подвалов там, где нужно обеспечить минимальную нагрузку на грунт. Чертеж столбчатого фундамента учитывает количество опорных столбов, глубину их расположения, длину и ширину всего основания, и другие параметры.

При расчетах нужно знать уровень прохождения грунтовых вод, глубину промерзания грунта и т. д. Цена столбчатого фундамента заметно ниже, чем ленточного за счет меньших расходов материала, однако его применяют лишь для малоэтажного строительства.

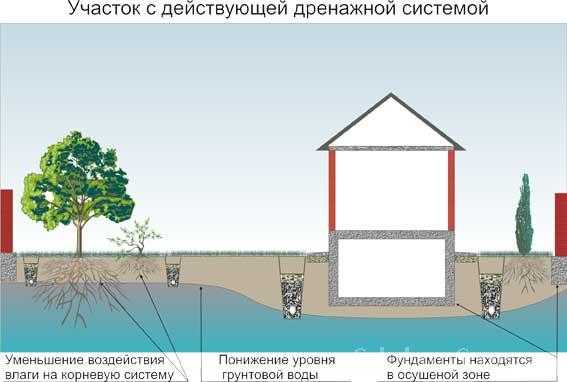

Уровень грунтовых вод и дренажная система

Основные принципы создания столбчатого основания под дом:

  1. Расстояние между столбами составляет не более 1,5-2,5 м., что отражается на схеме при планировании;
  2. Места расположения столбов: углы дома, места пересечения двух стен, тяжелые простенки, иные места, в которых сосредоточена большая нагрузка. Проектирование столбчатого основания ведется с учетом будущих несущих стен и обязательным расчетом общего веса здания с помощью таблиц веса отдельных элементов.

Совет!
Специальные программы-калькуляторы помогают рассчитать, где будет наибольшая нагрузка, и где стоит поставить столбы.

  1. Сечение кирпичных столбов обычно составляет 51х51 см, 60х60 см – толщина для бутовых столбов.

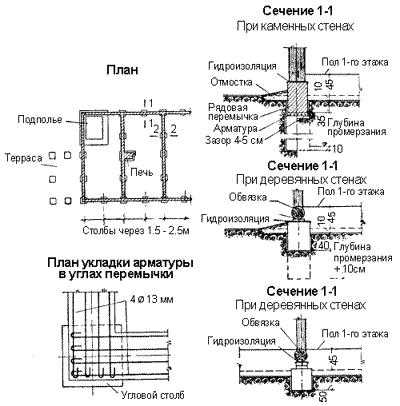

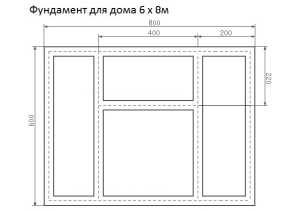

План столбчатого основания

При проектировании столбчатых фундаментов также чертится вертикальный разрез, на котором показана высота столба, глубина промерзания почвы, гидроизоляция и другие параметры.

Как строится схема для свайного основания дома?

Чертеж свайного фундамента отражает расположение свай – длинных стержней, которые забиваются в грунт и придают основанию нужную прочность. Указывается их количество, сечение, длина, армирование и другие параметры.

Важно!
Технология строительства на сваях применяется очень давно, так как она позволяет возводить дома на слабых грунтах, там, где другие виды оснований окажутся ненадежными

.

Пример опорной конструкции на сваях

Схемы строятся в горизонтальной и в вертикальной плоскости. Первый вариант отражает расположение свай в углах дома, в местах пересечения стен и других местах с повышенной нагрузкой, второй показывает глубину забивания в грунт, толщину ростверка и т. д.

Заключение

Инструкция по составлению строительных проектов не так проста. Однако правильное планирование обеспечит дому долгую жизнь, и основание станет по-настоящему надежным. Проектировочные работы можно поручить специалистам, чтобы в дальнейшем не возникало проблем в ходе эксплуатации дома.


ofundamentah.com

Чертеж и возведение монолитного ленточного фундамента

Без проектной документации невозможно возведение загородного коттеджа. Для строительства садового домика проект не требуется. Однако без эскиза не получится разметить пятно застройки. Поэтому владельцу участка необходимы минимальные познания в проектировании, советы профессионалов для отдельных этапов строительства.

Как изготовить чертеж фундамента?

На начальном этапе необходимо определиться с габаритами здания, получив четыре оси наружных стен. Затем в проект добавляются оси внутренних несущих стен, тяжелых перегородок с учетом факторов:

  • ограждающие конструкции должны выдерживать вес облицовок, перекрытий, стропильной системы, кровли
  • при выборе стенового материала, которому необходима защита от намокания, солнечного ультрафиолета, облицовка рациональнее использовать вентилируемый фасад с заложенным внутрь него утеплителем
  • затем производится сбор всех нагрузок на фундамент, грунт под ним (вес конструкционных, облицовочных материалов кровли, перекрытий, стен, ветро-снеговых нагрузок)
  • после чего, можно вычислить ширину подошвы

Затем на эскизе достаточно добавить две линии (внутрь, наружу периметра) от осей ленточного фундамента. По этим шнурам будут монтироваться щиты опалубки, струна по осевым линиям позволит контролировать отклонения геометрии монолитного фундамента.

Простейший метод проектирования

При расчете отдельных элементов ленточного фундамента потребуются таблицы СП 22.13330 или Руководства В. С. Сажина. Технология расчета ширины ленты имеет вид:

  • подсчет сборной нагрузки
  • определение грунта визуально либо скатыванием в жгут
  • деление полученной цифры на расчетное сопротивление грунта, взятого из таблиц для конкретной почвы на участке (минимальное значение для компенсации возможной ошибки)

Глубина залегания для МЗЛФ составляет 0,3 – 1 м в зависимости от УГВ. Заглубленные ленты опускают ниже отметки промерзания на 0,4 – 0,6 м. Высота цокольной части фундамента зависит от предпочтений застройщика:

  • при заливке ленты на отметке 10 – 20 см от уровня земли можно выполнить пол по грунту, резко сократив бюджет строительства
  • при подъеме на 40 – 60 см используется перекрытие по балкам или плита, в цокольной части необходимы продухи вентиляции
  • если планируется подземный этаж, высота цокольной части зависит от уровня чистового пола в нем

По результатам расчетов можно изготавливать чертеж для выноса осей в пятно застройки, проведения земляных работ.

Эскиз ленточного фундамента

Для точного чертежа монолитного фундамента необходим доступ к профессиональным графическим редакторам Автокад, Компас, Солид Ворк, Архикад. Поэтому для садовых построек чаще используют бумажные эскизы. На нем необходимо отметить оси стен, вспомогательные конструкции (печь, внутреннюю лестницу, крыльцо, камин), прочертить контуры фундаментной ленты.

Схема армирования

Для любого ленточного фундамента необходимо армирование, если предполагается изготовление монолитной конструкции по месту. Схему расположения нижнего, верхнего арматурного каркаса можно изобразить на этом же чертеже. Она понадобится для составления сметы при покупке прутков, проволоки, прокладок, подставок. При вычерчивании схемы необходимо учесть:

  • запрещена стыковка стержней в углах внахлест, арматура изгибается под прямым углом, стыкуется внахлест на соседней стороне ленты
  • при наращивании прутков по длине перехлест должен быть 60 – 70 см
  • в сопряжениях стен стержни стыкуются аналогично углам (изгиб, запуск на соседнюю сторону)
  • защитный слой (расстояние от поверхности бетона до арматуры) составляет 1,5 – 4 см

При ширине ленты меньше 15 см достаточно одного прутка в каждом поясе. В широких лентах минимальное расстояние между стержнями (в свету) должно быть больше 35 мм (низ), 40 мм (верх). Арматура необходима в нижней части у подошвы, возле верхней грани конструкции. В средней части ленту армируют только при ее большой высоте (от 0,7 м).

Технология строительства

Для монолитного фундамента применяется стандартная методика строительства, состоящая из этапов:

  • натурный вынос осей
  • отрывание траншей/котлована
  • отсыпка фундаментной подушки
  • гидроизоляция подошвы
  • монтаж опалубки
  • армирование
  • бетонирование
  • поверхностная гидроизоляция

Для снижения сил пучения утепляется отмостка, боковая поверхность ленты, на уровне ее подошвы укладываются дрены. На каждом этапе имеются нюансы, позволяющие снизить объем работ, повысить ресурс конструкции.

Разметка, котлован

Перед выносом осей в пятно застройки необходимо расположить здание на участке для нормальной эксплуатации инженерных систем, плодородного слоя, самого жилища. Например, с уличной стороны часто присутствует парковка, септик наружной канализации требует периодического опорожнения, поэтому так же размещается ближе к улице. Он должен отстоять от фундамента на 4 м минимум для обеспечения санитарной зоны.

Здесь же монтируют столбы ЛЭП, колодцы с запорной арматурой для подключения в центральные системы жизнеобеспечения. Парадный фасад чаще всего развернут в сторону проезжей части. После этого достаточно произвести разметку ленточного фундамента по схеме:

  • первая стена – начальный угол в 3 м от границ участка, ость в 5 м от красной линии (уличная дорога)
  • боковые стены – перпендикулярно первой оси (построение способом треугольника с 4,3 м катетами, 5 м гипотенузой)

Углы последней стены (задний фасад дома) получаются автоматически. Во время земляных работ, изготовления фундаментной подушки шнур приходится периодически снимать. Чтобы избежать повторных измерений, рекомендуются обноски – горизонтальный брусок между двух колышков. На каждую ось их нужно 2 штуки, по широким планкам можно натянуть сразу три струны (боковые грани фундамента, ось стены).

Подушка, опалубка

Слой нерудного материала под подошвой ленты монолитного фундамента предназначен для замены пучнистого материала, выравнивания дна траншеи. Наиболее популярна схема подосновы:

  • песок 20 см + щебень 20 см – уложены на геотекстиль, обернуты им сверху после трамбовки каждых 10 см
  • щебень + песок (толщина аналогична) – более удобный вариант, добавляется лишний слой геотексиля между этими материалами, зато не нужно заливать подбетонку при укладке рулонной гидроизоляции
  • песок 40 см либо щебень 40 см – первый вариант только при низком УГВ, второй при высоких грунтовых водах

Рулонная гидроизоляция (обычно гидростеклоизол) укладывается в 2 – 3 слоя с выпуском, чтобы после бетонирования ее можно было завернуть на боковые грани ленты. Опалубка монтируется поверх нее, лучше применять материалы, которые можно будет использовать повторно (ОСБ, фанера, доска обрезная).

Вертикальные щиты, высота которых больше проектной отметки на 5 см, подпираются к бортам траншеи, земле, скрепляются перемычками (шпильки, брусок). В подземном уровне необходимо оставить отверстия для ввода инженерных систем, в цокольной части продухи вентиляции. Для этого сквозь щиты пропускают трубы, которые остаются в бетоне для гильз либо вытаскиваются при распалубке.

Армирование, заливка

Аромокаркас ленточного фундамента обычно двухуровневый. Для легких построек достаточно двух рифленых прутков в верхнем поясе, двух в нижнем. Для фиксации стержней внутри опалубки применяют прямоугольные хомуты, выгнутые из гладкой 6 – 8 мм арматуры, к которым привязывают проволокой продольную арматуру. Основными требованиями являются:

  • разбежка стыков в соседних рядах на 60 см минимум
  • изгиб на углах
  • нахлест от 60 см

Нижние стержни опираются на полиэтиленовые подставки или бетонные подкладки для обеспечения защитного слоя. заливка происходит по стандартной технологии с уплотнением по кольцу каждых 60 см бетона для удаления воздуха.

Гидроизоляция, дренаж

Для монолитного фундамента, частично или полностью погруженного в землю, необходима защита от влаги. Ее осуществляют несколькими способами:

  • гидроизоляция наружных граней ленты – пенетрирующие продукты, обмазка битумной мастикой, оклеивание Гидростеклоизолом либо два последних варианта в комплексе
  • дренажная система – размещается по периметру на уровне подошвы ленты

В наружный периметр отмостки встраивается ливневка (дождеприемники + поверхностные лотки), с помощью которой отводятся талые, дождевые стоки.

Вышеприведенная технология годится для ленточного фундамента любого типа, заглубления. Рекомендации специалистов помогут избежать ошибок, снизить трудоемкость операций строительства. Жилище будет иметь высокий эксплуатационный ресурс, несмотря на самостоятельные расчеты.

fundamentdomov.ru

Разрез фундамента чертеж. Как сделать разрез фундамента


Архивы РАЗРЕЗ ДОМА — Чертежик

Чертеж здания относится к курсовой работе по по дисциплине: архитектура. На чертеже представлены: планы 1 и 2 этажей, фасад, разрез, план фундамента, план кровли, план стропил с шагом 800 мм, […]

Подробнее

Чертеж трехэтажного кирпичного жилого дома является работой курсового проекта. На чертеже представлены: фасад; план типового этажа; план кровли; расположение плит перекрытий; фундамента; разреза здания; узел пола с несущей внешней стеной.


Подробнее

Чертеж разреза дома представлен в ознакомительных целях. Указаны отметки уровней полов, земли, выступающей части кровли и уровня заложения фундаментов.  Показаны размеры оконных и дверных проемов, а так же расстояния между […]

Подробнее

chertegik.ru

Как сделать разрез фундамента — Ремонт

Чертеж фундамента дома – основной строительный документ, в котором отражаются все линейные параметры, необходимые для того, чтобы основание могло выдержать вес запланированного дома.

Если допустить ошибки при его создании и последующей реализации, то основание может, к примеру, дать неравномерную усадку, а это может стать причиной разрушения здания. Построить правильный чертеж своими руками – нелегкая задача, так как нужно хорошо знать свойства строительных материалов.

Рассмотрим основные виды фундамента и примеры чертежей.

Общая информация о создании проектов

Чертежи фундаментов представляют собой изображение здания в разрезе по горизонтальной плоскости, на них должны быть отражены конфигурация и размеры несущих стен, отдельно стоящих колонн и столбов, технологического оборудования .

Для планов фундаментов может быть использован масштаб 1:400, 1:200 либо 1:100 в зависимости от размеров сооружения. Работа начинается с нанесения разбивочных осей, при этом отдельные колонны, сваи и столбы должны располагаться в месте пересечения осей.

Пример подробного плана опорных конструкций здания

Для контуров основания линии должны быть более толстыми (0,5-0,8 м), в плане обязательно отражаются отверстия, предусмотренные для технических коммуникаций: указывается глубина и место их расположения. В плане также фиксируется конфигурация подошвы основания, глубина заложения каждого фрагмента опорной конструкции, особенно если на участке неровный склон.

Чертеж разреза фундамента – это изображение основания дома в вертикальном сечении, которое может быть продольным или поперечным. Разрезы можно выполнять на отдельных листах, для них обычно используется масштаб: 1:50, 1:25 или 1:20.

Если общий план дома имеет небольшие размеры, то разрез допускается строить на том же листе. На сечении должен быть показан контур основания, отражено наличие или отсутствие цоколя, нижняя часть стены, гидроизоляционная система, пол в помещении.

Такие схемы помогают увидеть все размеры опорной конструкции в вертикальной плоскости. На фото показаны примеры составления чертежей основания в вертикальном и горизонтальном разрезе.

Вертикальный разрез фундамента

Горизонтальный план нулевого цикла

Для изображения уступов и отверстий используют линии невидимого контура, контуры отверстий также можно дополнительно затушевывать. Все обозначения и надписи выполняются с использованием специального шрифта, который призван обеспечить единообразное построение всем проектным документам.

Правильное построение схем и планов обеспечивает их легкое чтение, а значит, и более точное соблюдение во время работ.

Как строится план-схема для ленточного фундамента?

Чертежи ленточного фундамента должны отражать длину и толщину несущих стен, а также глубину заложения бетонной или блочной «ленты», чтобы она смогла выдержать нагрузку от веса здания и воздействие природных сил.

При построении схемы ленточного фундамента нужно учитывать несколько важных принципов:

  • Для расчета глубины заложения фундамента обязательно должна проводиться геологоразведка, которая поможет определить тип грунта и его пучинистость. Также определяется наличие и глубина залегания грунтовых вод.

На пучинистых грунтах применяют мелкозаглубленный вариант фундамента, чтобы он не пострадал во время сезонных колебаний температуры. Его глубина не будет превышать 0,7 м, использовать такую технологию можно только для малоэтажных построек;

  • Для расчета ширины ленточного основания применяется специальная формула, согласно которой площадь будущего основания = вес дома/сопротивляемость грунта. Строительные справочники содержат полную информацию относительно веса каждой части здания, коэффициент сопротивления почвы также можно найти в геологических справочных источниках;

Данные о расчетном сопротивлении различных типов грунта

  • Схема строительного ленточного фундамента строится с учетом всех суммарных нагрузок и линейных размеров лент.

Основание должно возводиться с запасом прочности, о чем стоит подумать уже на этапе проектировки.

План траншеи под ленточный фундамент

Верхняя и нижняя часть ленточного фундамента дома должны быть армированы, и схема расположения арматуры тоже отражается на планах. Внутри фундамента укладывается продольная горизонтальная арматура, если высота фундамента превышает 1,5 м, то ее дополняют поперечной арматурой.

Согласно СНиП 52-01-2003, между двумя продольными стержнями расстояние не превышает 400 мм.

Чертеж узла ленточного фундамента – важный этап проектировочной работы. Видео в этой статье покажет, как рассчитывается узел фундамента, и из каких этапов состоит проектировочная работа.

Ленточный фундамент допускает организацию подвала в здании. В зависимости от предполагаемого использования подвальных помещений стоит продумать их расположение, наличие технологических отверстий и т. д.

В результате чертежи фундамента дома позволят создать четкое и ясное представление о будущем основании здания, и после окончания проектировки можно непосредственно приступать к строительным работам.

Проекты столбчатых конструкций

Столбчатая разновидность основания нужна для строительства зданий без подвалов там, где нужно обеспечить минимальную нагрузку на грунт. Чертеж столбчатого фундамента учитывает количество опорных столбов, глубину их расположения, длину и ширину всего основания, и другие параметры.

При расчетах нужно знать уровень прохождения грунтовых вод, глубину промерзания грунта и т. д. Цена столбчатого фундамента заметно ниже, чем ленточного за счет меньших расходов материала, однако его применяют лишь для малоэтажного строительства.

Уровень грунтовых вод и дренажная система

Основные принципы создания столбчатого основания под дом:

  1. Расстояние между столбами составляет не более 1,5-2,5 м., что отражается на схеме при планировании;
  2. Места расположения столбов: углы дома, места пересечения двух стен, тяжелые простенки, иные места, в которых сосредоточена большая нагрузка. Проектирование столбчатого основания ведется с учетом будущих несущих стен и обязательным расчетом общего веса здания с помощью таблиц веса отдельных элементов.

Специальные программы-калькуляторы помогают рассчитать, где будет наибольшая нагрузка, и где стоит поставить столбы.

  1. Сечение кирпичных столбов обычно составляет 51х51 см, 60х60 см – толщина для бутовых столбов.

План столбчатого основания

При проектировании столбчатых фундаментов также чертится вертикальный разрез, на котором показана высота столба, глубина промерзания почвы, гидроизоляция и другие параметры.

Как строится схема для свайного основания дома?

Чертеж свайного фундамента отражает расположение свай – длинных стержней, которые забиваются в грунт и придают основанию нужную прочность. Указывается их количество, сечение, длина, армирование и другие параметры.

Технология строительства на сваях применяется очень давно, так как она позволяет возводить дома на слабых грунтах, там, где другие виды оснований окажутся ненадежными

Пример опорной конструкции на сваях

Схемы строятся в горизонтальной и в вертикальной плоскости. Первый вариант отражает расположение свай в углах дома, в местах пересечения стен и других местах с повышенной нагрузкой, второй показывает глубину забивания в грунт, толщину ростверка и т. д.

Заключение

Инструкция по составлению строительных проектов не так проста. Однако правильное планирование обеспечит дому долгую жизнь, и основание станет по-настоящему надежным. Проектировочные работы можно поручить специалистам, чтобы в дальнейшем не возникало проблем в ходе эксплуатации дома.

Материалы: http://ofundamentah.com/operacii/raschet/167-chertezh-lentochnogo-fundamenta

my-repairs.ru

Оформление разрезов зданий

Разрезы изображаются в виде сечения вертикальной плоскостью, проходящей, как правило, через оконные и дверные проемы. Разрезы выполняются так, чтобы с достаточной ясностью выявить объемно-пространственное и конструктивное решение здания, высокую координацию всех его элементов. Различаются продольный и поперечный разрезы, в случае необходимости выполняют местные разрезы с целью выявления особенностей архитектурно-инженерного решения проектируемого объекта.

Разрезы выполняют между конструктивными элементами, последние можно рассекать поперек (кроме колонн). Направление взгляда для изображения разрезов следует принимать по плану снизу вверх и справа налево. В названиях чертежей пишут: «Разрез 1—1», «Разрез 2—2». На разрезах показывают все конструктивные элементы, расположенные в пределах секущей плоскости и непосредственно за ней (рис. 1).

Рис 1. Пример оформления разреза здания.

Все конструктивные элементы обводят основной линией.

На чертежах разрезов наносят:

— координационные оси, — расстояние между ними и привязку наружных стен к крайним координационным осям, — вертикальные цепочки размеров, включающие толщину перекрытий и высот помещений, — вертикальные размеры оконных проемов и т.д., — горизонтальные цепочки размеров, — отметки уровня чистого пола помещений и низа настилов перекрытий, наружных элементов стен, земли, — состав перекрытий и покрытий с указанием названий, составляющих их конструкций и материалов.

Назначение архитектурных разрезов — изображение композиционно- пространственного решения здания и его связи с окружающей средой. Поэтому элементы, попавшие в сечение, в разрезах можно показать условно. В этом случае плоскости сечений чаще всего заливают черной тушью. Однако если планы решены в другой технике (разведенная тушь, цвет и т.д.), то при выполнении используют те же приемы, что и при выполнении планов.Все, что находится за плоскостью сечения — окна, двери, элементы внутренней отделки, оборудование и мебель — обводят тонкой черной или цветной линией в соответствии со стилем выполнения планов.

Если разрезы выполняются в крупном масштабе, то плоскость сечения оставляют белой, а интерьер, как главный элемент разреза, выполняют в черно-белой графике (рис. 2) однотонной отмывкой или полихромно, применяя акварель или, что более современно, темперу или гуашь. При этом изображение интерьера может быть и плоскостным, и объемным.

Рис. 2. Пример оформления разреза здания.Рис. 3. Пример оформления разреза здания коттеджа.Рис. 4. Архитектурный разрез здания.Рис. 5. Конструктивный разрез здания.

Если интерьер помещения изображают объемно, на чертеже строят тени, падающие от него при прямом или рассеянном свете (этот принцип применяют крайне редко). Наиболее распространенным является прием перспективного изображения той части интерьера, которая находится за плоскостью сечения.На архитектурных разрезах не показывают фундаментов, а уровень земли, попавшей в разрез, обозначают сплошной толстой линией.

В разрезе при простановке размеров выносят основные координационные оси, а высотные уровни обозначают отметками. На чертежах разрезов выполняют антураж — природное или архитектурное окружение в соответствии с общей композицией и графическим решением всех чертежей проекта.

В учебных чертежах объединяют некоторые свойства конструктивных и архитектурных разрезов, одновременно изображая на чертеже попавшие в сечение конструкции и элементы интерьера. В этом случае должны быть проставлены все необходимые размеры и отметки.

Размеры и отметки проставляются снаружи и внутри разреза.

Источник:

книга: Художественно-графическое оформление архитектурно-строительных чертежей.

Изд-во Архитектура-С. Москва, 2004.

Учебное пособие.

Автор: О.В. Георгиевский

распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

photogrammetria.ru

readmehouse.ru

План ленточного фундамента: чертеж

План ленточного фундамента: особенности изготовления документации

Фундамент – нижняя часть зданий. Она принимает на себя все нагрузки, передавая их далее, в пласты плотного грунта. Есть несколько видов фундаментов, среди которых самым прочным считается ленточный. Это — железобетонная полоса, проложенная по периметру и под внутренние стены всего сооружения. Но, чтобы конструкция выполняла свое предназначение, она должна быть построена правильно. Вот поэтому главным элементом подготовки к работе является схема ленточного фундамента.
Нужен ли план?
Среди всей строительной документации основное место занимает схема устройства фундамента. В этом документе указаны характеристики, которые зависят от таких факторов, как:

  1. Вес проектируемого здания, под который будет возводиться основа. Это показатель завит от этажности будущего сооружения, его назначения, внутренней планировки, используемых для возведения материалов и других.
  2. Особенности конструкции. Речь идет про наличие подпола, цокольного этажа или отсутствие оных, если здание будет без подвала и других особенностей.

Если проектирование ленточного фундамента будет выполнено неправильно с ошибками или погрешностями, последствия могут быть серьезными – начиная от невозможности построить конструкцию и заканчивая разрушением фундамента, что повлечет за собой разрушение всего сооружения.

Создание схемы: что необходимо учесть?

Самыми главными аспектами, без которых невозможно правильно начертить план, являются такие показатели:

  1. Вес готового здания.
  2. Разновидность (тип) почвы. От ее плотности зависит то, насколько сильно может фундамент дать усадку.
  3. Степень нагрузки готового сооружения.

Данная информация является основой для определения геометрических параметров конструкции и материалов, которые могут быть использованы при строительстве фундамента для дома. Обязательно будущее сооружение привязывают к планируемой местности.

Особенности составления плана

При составлении плана любого сооружения применяется масштабирование – это уменьшение показателей на определенную цифру, которая бывает от 1 до 100, до 1 до 400.

В первую очередь проводят разметку по осям. Если в здании планируется соорудить колонны, необходимо отметить общие направление осей, поскольку сохраняется их пересечение. Очертание основания должно быть нанесено линиями от 5 до 8 мм.

В план устройства ленточного фундамента должны быть включены такие узлы как:

  1. Подошва.
  2. Места, где разные участки фундамента имеют разные показатели глубины, если предстоит строить ленточный фундамент на склоне.
  3. Подбетонока – устройство и тип.
  4. Конфигурация сечения.
  5. Отверстия для коммуникаций (с привязкой к осям и обозначением нижних точек). Иногда информацию об обозначении параметров отверстий под коммуникации (нижнюю точку, диаметр) выносят отдельно, а на плане и отмечают точками.
  6. Глубину залегания. Данная информация представляется отметкой геодезиста. Если ее не будет, план фундамента считается неготовым к исполнению, поскольку в дальнейшем это чревато различными проявлениями – лишними затратами или разрушительными процессами. Если глубина фундамента будет одинаковая, геодезические отметки должны быть поставлены на каждом уступе. На плане должны быть отмечены только те места, где глубина будет другой.

Важная деталь: если на плане ленточного монолитного фундамента изображены наружные стены, отмостка должна быть отображена и в разрезе. Кроме того, должны быть указаны ширина, длина и толщина стен, размеры уступов.

Планирование армирования

К сожалению, ленточный фундамент – конструкция уязвимая: его прочность зависит от:

  1. Соответствия условий района, в котором осуществляется строительство, и параметров основания.
  2. Правильного расчета нагрузки.
  3. Заложенного резерва прочности.

Для усиления ленточного фундамента применяется армирование. Для этой цели используются арматурные пруты. При составлении плана создается и схема усиления бетонной полосы: выбирается диаметр армирующего материала, определяется его размещение в пространстве и необходимое количество.

Чтобы создать армокаркас обычно используют горячекатаные изделия, с помощью которых укрепляют предварительно напряженные и обычные конструкции. Подбирают арматуру для конкретных видов построек согласно ее классу прочности, который бывает от А1 до А4 и зависит от сорта используемой на производстве стали. Так, для изготовления изделий 1 и 2 класса используется низкоуглеродная сталь, для 3-4 –легированная. Это позволяет создать наиболее подходящий по прочностным показателям армокаркас для конкретного сооружения с учетом его эксплуатационных особенностей. Если высота основы будет выше 1,3 м понадобиться проводить и поперечное армирование, что тоже вычерчивают в плане.

Основой классической схемы армирования является прямоугольник, укрепленный снизу и сверху и продольная арматура, соединенная вертикальными и поперечными арматурами. Все это вместе создает коробку, которая и придает прочность каркасу фундамента. Количество ярусов зависит от высоты, на которую должен подниматься монолитный ленточный фундамент. Схему расположения арматуры обязательно изображают в проекте. Кроме того содержит план ленточного фундамента чертеж размещения армирующей коробки с учетом необходимых просветов между опалубкой и арматурой.

Сечение фундамента в плановой документации

Сечение ленточного фундамента изображает:

  1. Контуры опор согласно привязке к местности.
  2. Гидроизоляцию. Обязательно должен быть указан каждый узел.
  3. Отмостку.
  4. Размеры уступов с указанием уровней.
  5. Подошву фундамента.
  6. Обрез.
  7. Поверхность земли.
  8. Нулевая отметка пола.

Чтобы план можно было легко читать, дополнительные цифры выносят за пределы рисунка и направление указывают стрелками. Разрез ленточного фундамента выполняется в масштабе от 1 к 20 до 1 к 50. Все данные могут быть указаны не на одном листе, а на нескольких.

Кроме основной документации для ленточного фундамента могут прилагаться и уточняющие (дополнительные) документы:

  1. Таблица с нагрузочными нормативами.
  2. Монтажный план и развертка. Необходим для сборных столбов.
  3. Информация об элементах, расположенных ниже нулевого уровня.
  4. Заметки о подготовительном этапе строительства фундамента схема тепло- и гидроизоляции, конструктивные особенности и другое. Они могут быть на отдельных листах или входить в общий план.

Дополнительные параметры плана ленточного фундамента

Расчет столбчато-ленточного фундамента не обходится без таблицы, в которой указаны нормы нагрузки на этот вид конструкции. В это число входят и металлические или бетонные элементы, которые будут располагаться ниже уровня пола.

Внимание: самый существенный параметр – запас прочности, который нужно учитывать именно на этом этапе. Если ее недостаточно проектируют усиление бетона при помощи дополнительного армирования.

Готовый план поверяют в Автокаде. Так называется программа, которая позволяет увидеть изображение в 2D или 3D ракурсе. Причем, весь объем работы выполняет компьютер после динамического ввода параметров будущей конструкции.

fundamentx.ru

Чертеж фундамента дома

Рабочий чертеж опоры дома необходим для качественного выполнения строительных работ.

Для выполнения правильного чертежа фундамента дома необходимо инженерное образование, а вот читать проектные чертежи должен уметь каждый.

Общая документация по основанию дома объединяет комплекты чертежей, которые составляются в соответствии с планом проведения монтажных работ. Каждому отдельно взятому документу присваивают свой номер.

Первые листы рабочей документации фундамента должны включать в себя данные по всем рабочим чертежам:

Все незамаркерованные фундаментные балки-БФ2.

  • сводную ведомость чертежей, которая включает в себя перечень основного комплекта конструкторской документации;
  • ведомость спецификаций на материалы фундамента дома;
  • условные обозначения в соответствии с ГОСТ и ЕСКД;
  • общие указания, ссылочные документы и другие данные, включая эскизы, сметную документацию, сертификаты качества и документы на изделия.

Основанием для создания комплекта документов является задание на начало проектирования и утвержденный во всех инстанциях проект. Чертеж основания должен включать в себя следующие отметки:

  • отметку о соответствии всем стандартам, нормам, правилам и действующему законодательству;
  • список работ, для которых необходимо составлять акты на скрытые работы;
  • отметку о прохождении контроля на патентную чистоту.

Принципы создания конструкторской документации на основание

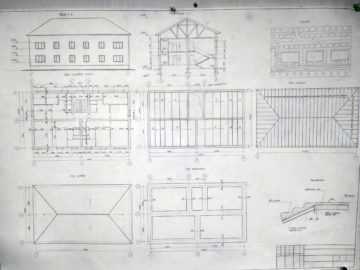

Чертежи фундамента включают в себя горизонтальные и вертикальные сечения основания, которые демонстрируют конфигурацию основных элементов опоры: столбчатые основания, несущие конструкции стен, колонны, оборудование и др. Общие чертежи фундамента вычерчиваются в масштабе М1:100, а также М1:200 и М1:400. Для начала на чертеж наносят главные разбивочные оси, оси столбчатых опор и колонн.

Ведомость деталей на один элемент.

Контур фундамента чертят линиями с номинальной толщиной 0,5 мм (тонкие) и 1 мм (основные). На общем плане обязательно показывают проектную конфигурацию основной подошвы фундамента дома, подготовок и подсыпок под подошвы, изменения глубины и уступы при различных глубинах заложения. Обязательным является отображение монолитных и сборных элементов конструкции.

Если конструкция предполагает наличие технологических отверстий для инженерных коммуникаций, то они должны быть показаны на плане с привязкой к ближайшим осям, вычерчиванием нижней части и присвоением порядкового номера отверстия. Данные уступы и отверстия вычерчиваются с использованием линий невидимого контура. В отдельных случаях отверстия затушевывают. Все величины размеров и ссылки на отметки вносят в экспликацию проектной документации на дом.

Каждый чертеж основания здания включает геодезические отметки для определения «общего нуля» и обозначения глубин заложения основных участков. Если глубина заложения имеет постоянную величину, то она указывается в сноске примечания. Отметки противоположных углов здания и точки пересечения основных осей должны иметь привязку к координатам, отмеченным на генеральном плане участка.

В планах столбчатых фундаментов при нанесении изображения показывают длину и ширину столбов с учетом каждого уступа местности. Подошву показывают отдельно с указанием ширины обреза. Размеры наносят, учитывая генеральный план и габариты дома.

Вернуться к оглавлению

Основные сечения конструкции

Ленточные фундаменты.

Для более точного отображения конструкции опор дома в чертежи включают поперечные сечения. Плоскость сечения заполняется штриховкой. Сечения чертят в масштабе М1:50, М1:25 и М1:20, как правило, на отдельном листе с внесением в основную спецификацию элементов. При незначительных размерах и малой сложности фундамента сечения располагают на основном листе совместно с планом основания.

Сечения включают в себя изображение основных контуров фундаментной опоры, цоколя, нижней части стены, уровень грунта, отмостку наружных стен, гидроизоляцию и технологические отверстия. Одним из условий является отображение отметки 0.00 (общий ноль). Все отметки желательно располагать строго на одной линии. Полки выноски разворачиваются в противоположную сторону от сечения.

Каждый чертеж основания дома должен иметь примечания по конструкции фундамента, подготовительным и гидроизоляционным работам. Справа располагают таблицу нормативных нагрузок на основание и спецификацию стандартных бетонных, стальных и железобетонных составляющих опоры. При устройстве конструкции из отдельных элементов составляют план монтажа и развертку с указанием расположения отдельных блоков.


moifundament.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
