Сечение. Виды сечений. Построение сечений.
Сечение – изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями.
На сечении показывается только то, что получается непосредственно в секущей плоскости.
Сечения обычно применяют для выявления поперечной формы предмета. Фигуру сечения на чертеже выделяют штриховкой. Штриховые линии наносят в соответствии с общими правилами.
Порядок формирования сечения:
1. Вводится секущая плоскость в том месте детали, где необходимо более полно выявить ее форму. 2. Мысленно отбрасывается часть детали, расположенная между наблюдателем и секущей плоскостью. 3. Фигура сечения мысленно поворачивается до положения, параллельного основной плоскости проекций P. 4. Изображение сечения формируют в соответствии с общими правилами проецирования.
Сечения, не входящие в состав разреза, разделяют на:
– вынесенные;
– наложенные.
Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида.
Наложенным называют сечение, которое располагают непосредственно на виде предмета. Контур наложенного сечения выполняют сплошной тонкой линией. Фигуру сечения располагают в том месте основного вида, где проходит секущая плоскость, и заштриховывают.
Наложение сечений: а) симметричное; б) несимметричное
Ось симметрии наложенного или вынесенного сечения указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят.

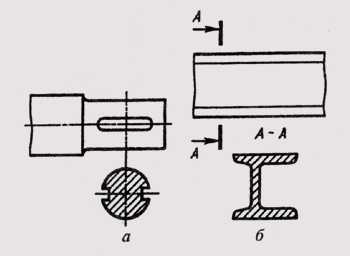

Сечения в разрыве. Такие сечения располагают в разрыве основного изображения и выполняют сплошной основной линией.
Для несимметричных сечений, расположенных в разрыве или наложенных линию сечения проводят со стрелками, но буквами не обозначают.
Сечение в разрыве: а) симметричное; б) несимметричное
Вынесенные сечения располагают:
– на любом месте поля чертежа;
– на месте основного вида;
– с поворотом с добавлением знака «повернуто»
Если секущая плоскость проходит через ось поверхности вращения, ограничивающие отверстие или углубления, то их контур в сечении показывают полностью, т.е. выполняют по правилу разреза.
Если сечение получается состоящим из двух и более отдельных частей, то следует применить разрез, вплоть до изменения направления взгляда.
Секущие плоскости выбирают так, чтобы получить нормальные поперечные сечения.
Для нескольких одинаковых сечений, относящихся к одному предмета, линию сечения обозначают одной буквой и вычерчивают одно сечение.
Выносные элементы.
Выносной элемент – отдельное увеличенное изображение части предмета для представления подробностей, не указанных на соответствующем изображении; может отличаться от основного изображения по содержанию. Например, основное изображение является видом, а выносной элемент – разрезом.
На основном изображении часть предмета выделяют окружностью произвольного диаметра, выполненной тонкой линией, от нее идет линия-выноска с полочкой, над которой ставят прописную букву русского алфавита, высотой более, чем высота размерных чисел. Над выносным элементом пишут эту же букву и справа от нее в круглых скобках, без буквы М, указывают масштаб выносного элемента.
распечатать
Вконтакте
Одноклассники
Google+
photogrammetria.ru
ЧЕРЧЕНИЕ. Школьный интернет-учебник – Сечения и разрезы 4-1
Производственные чертежи содержат различные типы изображений — виды, сечения и разрезы. С видами на чертеже мы уже познакомились…
Сечения и разрезы позволяют выявить внешнюю и внутреннюю форму детали (рис.1, а, б). Названные изображения получают в результате мысленного рассечения детали секущей плоскостью, положение которой выбирают в зависимости от формы изображаемой детали.
Сечения и разрезы дополняют и уточняют геометрическую информацию о предмете и тем самым увеличивают возможности выявления формы изображаемого объекта на чертеже. В некоторых случаях они имеют большую информационную емкость, чем виды. Разрезы и сечения являются проекционными изображениями и выполняются по правилам прямоугольного проецирования.
Сечение — изображение фигуры, получающейся при мысленном рассечении предмета секущей плоскостью.
Образование сечения
Деталь мысленно рассекают секущей плоскостью в том месте, где необходимо уточнить форму изделия. В секущей плоскости получают фигуру сечения (рис.2).
Рис. 2. Образование сечения
Изображение сечения
После этого секущую плоскость (вместе с фигурой сечения) мысленно вынимают, поворачивают вокруг вертикальной оси, перемещают параллельно плоскости проекций и совмещают с фронтальной плоскостью так, чтобы изображения вида спереди и фигуры сечения не заслоняли друг друга. В сечении показывается только то, что находится в секущей плоскости.
Расположение сечений
В зависимости от расположения на чертеже сечения разделяют на:
а) вынесенные, когда сечения располагают в любом месте чертежа;
б)
в) в разрыве – располагают в разрыве изображения.
Вынесенное и наложенное сечение показано на рис.3.
Рис.3. Построение сечений
Вынесенное сечение можно выполнять двумя способами:
1. если вид спереди находится в проекционной связи с сечением, то полученное изображение фигуры сечения называют сечением, выполненным в проекционной связи (рис.4).
Рис. 4. Сечение, выполненное в проекционной связи.
2. секущую плоскость с фигурой сечения допускается перемещать в произвольном направлении, совмещая ее с плоскостью проекций, без учета проекционной связи. Такое сечение называется сечением, выполненным на свободном месте чертежа (рис. 5).
Рис. 5. Сечение, выполненное на свободном месте чертежа.
Обозначение сечений
ГОСТ 2.305–68 устанавливает правила изображения и обозначения сечений.
При вынесенном сечении положение секущей плоскости указывают на чертеже линией сечения – разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от S до 1,5 S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2–3 мм от конца штриха, ставят
Рис. 6. Взаимное расположение штрихов разомкнутой линии и стрелок
У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквенные обозначения присваиваются в алфавитном порядке без повторений и без пропусков, за исключением букв И, О, X, Ъ, Ы, Ь (рис. 4). Если для выявления формы деталей требуется выполнить несколько сечений, тогда проводят несколько разомкнутых линий, которые на чертеже продолжают обозначать следующими буквами русского алфавита (Б, В, Г и т.д.) (рис. 7).
Рис. 7. Обозначение нескольких сечений
Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Фигуру сечения на чертеже выделяют штриховкой, согласно ГОСТу 2.306-68 ЕСКД (условным графическим обозначением материала детали). Штриховые линии наносят в соответствии с общими правилами (в основном тонкими линиями под углом 45° к основной надписи, в любом направлении через 2-3 мм). Над сечением пишут те же буквы через тире (типа А – А).
Если сечение представляет собой симметричную фигуру и располагается на продолжении линии сечения (штрихпунктирной), то стрелок и букв не наносят (см. рис. 5).
Наложенным называют сечение, которое располагают непосредственно на виде предмета в том месте, где проходила секущая плоскость, то есть, как бы накладывают на изображение. Наложенное сечение выполняется в том случае, когда форма детали на всём протяжении одинакова. Контур наложенного сечения обводят сплошной тонкой линией (от S/3 до S/2). Фигуру сечения располагают в том месте основного вида, где проходит секущая плоскость, и заштриховывают.
Наложенное сечение тоже бывает двух видов:
1. если наложенное сечение симметрично относительно секущей плоскости, то на сечении указывается только ось штрихпунктирной линией без обозначения буквами и стрелками (рис. 8, а).
2. если наложенное сечение представляет собой несимметричную фигуру, то проводят разомкнутую линию с указанием стрелками направления взгляда, но буквами не обозначают (рис. 8, б).
Рис. 8. Наложенное сечение: а) симметричное; б) несимметричное.
Если сечение находится в разрыве между частями одного и того же вида, то его выполняют сплошной основной линией (рис. 9). Правила обозначения сечений, расположенных в разрыве, аналогичны правилам обозначений наложенных сечений: у симметричных сечений указывается только ось (рис. 9,а), а несимметричные сечения сопровождают указанием разомкнутой линии и стрелками, указывающими направление взгляда (рис. 9,б).
Рис. 9. Сечения в разрыве: а) симметричное; б) несимметричное
Особенности выполнения
При выполнении сечений применяют следующие условности:
1. Вынесенным сечениям следует отдавать предпочтение перед наложенным, так как последние затемняют чертеж и неудобны для нанесения размеров.
2. При прохождении секущей плоскости через ось поверхности вращения, ограничивающей отверстие или углубление, контур отверстия или углубления в сечении показывают полностью (рис. 10).
Рис. 10. Сечение, проходящее через оси поверхностей вращения
3. Если секущая плоскость проходит через призматическое сквозное отверстие и фигура сечения распадается на несколько частей, сечение не выполняется (рис. 11).
Рис. 11. Сечение, проходящее через призматическое сквозное отверстие.
4. Сечение, распадающееся на отдельные части, заменяют разрезом (рис. 12).
Рис. 12. Замена сечения разрезом
5. Сечения с линией контура под углом 45° штрихуются под углом 30°или 60° (рис. 13).
Рис. 13. Штриховка под углом 60°.
6. Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одинаковыми буквами и вычерчивают одно сечение (рис. 14).
Рис. 14. Выполнение нескольких одинаковых сечений
7. Сечение можно располагать с поворотом, тогда к надписи А – А должен быть добавлен символ повёрнуто , то есть А – А . Если секущие плоскости нескольких одинаковых сечений не параллельны друг другу, то значок не наносится.
cherch-ikt.ucoz.ru
Тема 5. Выполнение сечений на чертеже
Изображение фигуры, получаемой при мысленном рассечении одной или несколькими плоскостями, при условии показа на чертеже только того, что попало в секущую плоскость, называется сечением. Сечение отличается от разреза тем, что на нем изображают только то, что непосредственно попадает в секущую плоскость (рис. 1.5.1, а). Сечение, как и разрез,— изображение условное, так как фигура сечения отдельно от предмета не существует: ее мысленно отрывают и изображают на свободном поле чертежа. Сечения входят в состав разреза и существуют как самостоятельные изображения.
Сечения, не входящие в состав разреза, разделяют на вынесенные (рис. 1.5.1, б) и наложенные (рис. 1.5.2, а). Предпочтение следует отдать сечениям вынесенным, которые можно располагать в разрезе между частями одного и того же изображения (рис. 1.5.2, б).
По форме сечения делят на симметричные (рис. 1.5.2, а, б) и несимметричные (рис. 1.5.1, б).
рис 1.5.1
рис 1.5.2
рис 1.5.3
рис 1.5.4
Контур вынесенного сечения вычерчивают сплошными основными линиями, а наложенного — сплошными тонкими, причем контур основного изображения в месте расположения наложенного сечения не прерывают.
Обозначение сечений в общем случае аналогично обозначению разрезов, т. е. положение секущей плоскости отображают линии сечения, на которых наносят стрелки, дающие направление взгляда и обозначаемые одинаковыми прописными буквами русского алфавита. Над сечением в этом случае выполняют надпись по типу «А — А» (см. рис. 1.5.2, б).
Для несимметричных наложенных сечений или выполненных в разрыве основного изображения, линию сечения со стрелками проводят, но буквами не обозначают (рис. 1.5.3, а, б). Наложенное симметричное сечение (см. рис. 1.5.2, а), симметричное сечение, выполненное в разрыве основного изображения (см. рис. 1.5.2, б), вынесенное симметричное сечение, выполненное по следу секущей плоскости (см. рис. 1.5.1, а), оформляют без нанесения линии сечения.
рис 1.5.5
Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления вычерчивают полностью (рис. 1.5.4, а).
Если секущая плоскость проходит через сквозное некруглое отверстие и сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы (рис. 1.5.4, б).

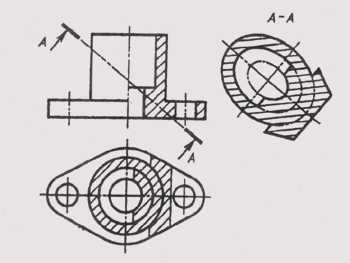

Наклонные сечения получаются от пересечения предмета наклонной плоскостью, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого. На чертеже наклонные сечения выполняют по типу вынесенных сечений. Наклонное сечение предмета нужно строить как совокупность наклонных сечений составляющих его геометрических тел. Построение наклонных сечений основано на применении способа замены плоскостей проекций.
При вычерчивании наклонного сечения нужно определить, какие поверхности, ограничивающие предмет, рассекаются секущей плоскостью, и какие линии получаются от пересечения этих поверхностей данной секущей плоскостью. На рис. 1.5.5 построено наклонное сечение «А — А». Секущая плоскость пересекает основание предмета по трапеции, внутреннюю и наружную цилиндрические поверхности — по эллипсам, центры которых лежат на основной вертикальной оси предмета. Чтение формы наклонного сечения упрощается, если построить горизонтальную проекцию наклонного сечения как наложенное сечение.
К началу страницы
studfiles.net
Сечения
СЕЧЕНИЯ. ПРАВИЛА ВЫПОЛНЕНИЯ НАЛОЖЕННЫХ И ВЫНЕСЕННЫХ СЕЧЕНИЙ. ВИДЫ ОБОЗНАЧЕНИЙ СЕЧЕНИЙ НА ЧЕРТЕЖЕ
Чтобы показать поперечную форму деталей, пользуются изображениями, называемыми сечениями (рис. 13). Для того, чтобы получить сечение, деталь мысленно рассекают воображаемой секущей плоскостью в том месте, где нужно выявить её форму. Фигура, полученная в результате рассечения детали секущей плоскостью, изображается на чертеже. Следовательно сечением называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью или несколькими плоскостями.
На сечении показывается только то, что получается непосредственно в секущей плоскости.
Для ясности чертежа сечения выделяют штриховкой. Наклонные параллельные линии штриховки проводят под углом 45° к линиям рамки чертежа, а если они совпадают по направлению с линиями контура или осевыми линиями, то под углом 30° или 60°.
Расположение сечений
В зависимости от расположения сечения подразделяются на вынесенные и наложенные. Вынесенными сечениями называются такие, которые располагаются вне контура изображений (рис. 13).
Наложенными сечениями называются такие, которые располагаются непосредственно на видах чертежа (рис 14.)
Вынесенным сечениям следует отдавать предпочтение перед наложенными, так как последние затемняют чертеж и неудобны для нанесения размеров.
Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обводят сплошной тонкой линией (от S/3 до S/2).
Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы накладывают на изображение.
Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непосредственно на продолжении линии сечения (рис. 15).
Или в стороне от этой линии. Вынесенное сечение может быть размещено на месте, предназначенном для одного из видов (см. рис. 13), а также в разрыве между частями одного и того же вида (рис. 16) Для несимметричных наложенных сечений линию сечения проводят со стрелками, но буквами не обозначают (рис. 14).
Обозначение сечений
Положение секущей плоскости указывают на чертеже линией сечения – разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от $ до 11/2S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сечения не проврдяЯ4. Сечение можно располагать с поворотом, тогда к надписи А-А должен быть добавлен символ
повёрнуто О , то есть А-АО.
Некоторые правила построения сечений
На чертеже одной детали может быть столько различных сечений, сколько нужно для полного выявления её формы. Дня нескольких одинаковых сечений, относящихся к одному и тому же предмету, следует линии сечения обозначать одной и той же буквой и вычерчивать одно сечение (рис. 17).
Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления показывают полностью (рис. 18).
Однако можно заметить, что это относится к изображениям отверстий и углублений цилиндрической, конической и шарообразной формы и не распространяется на изображение в сечении шпоночного паза.
chertejnik.narod.ru
Виды, разрезы, сечения и их расположение на чертежах
Изображения предмета на чертеже образуются при помощи прямоугольного проецирования на его плоскости проекций. В соответствии с ГОСТ 2.305 за основные плоскости проекций принимают шесть граней куба (смотри рисунок 6.3 а).
а) б)
Рисунок 6.3 – Основные плоскости проекций
Изображение на чертеже в зависимости от их содержания разделяют на виды, разрезы и сечения.
Видом называется изображения видимой части предмета, обращенной к наблюдателю. Для видов на чертежах, выполненных в проекционной связи, указывать название не следует.
При выполнении чертежей изделия количество видов должно быть наименьшим, но достаточным для полного представления о конструкции. Виды, расположение которых не соответствует методу проецирования, и виды, размещенные на другом листе чертежа, должны быть отмечены, как показано в таблице 6.3.
Если некоторые части изделия недостаточно ясны из-за мелкого масштаба, то дополнительно выполняют выносные элементы – узлы и фрагменты.
Таблица 6.3 – Обозначение видов
При изображении узла соответствующее место отмечают на фасаде замкнутой сплошной тонкой линией (окружностью или овалом) с обозначением на полке линии выноски порядкового номера узла арабской цифрой (смотри рисунок 6.4 а). Если узел помещен на другом листе, то номер листа указывают под полкой линии-выноски или на полке линии-выноски рядом, в скобках (смотри рисунок 6.4 б).
а) б)
Рисунок 6.4 – Пример изображения узлов
Над изображением узла указывают в кружке его порядковый номер в соответствии с рисунком 6.5.
Рисунок 6.5 – Изображение узлов
Фрагменты планов, фасадов, разрезов, как правило, отмечают фигурной скобкой (смотри рисунок 6.6).
Фрагмент 3 фасада
Рисунок 6.6 – Фрагмент изображения
Под фигурной скобкой, а также над соответствующим фрагментом наносят наименование и порядковый номер фрагмента. Если фрагмент помещен на другом листе, то дают ссылку на этот лист.
Допускается ссылку на фрагмент помещать на полке линии-выноски.
Для выявления внутренних очертаний или формы отдельных элементов изображаемой на чертеже детали строятся виды, сечения и разрезы (смотри рисунок 6.7 а – е).
Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной (или несколькими) мнимой секущей плоскостью. На сечении показывают то, что получается непосредственно в секущей плоскости (смотри рисунок 6.7 в, г).
Рисунок 6.7 – Сечения и разрезы
В зависимости от способа изображения сечений, если они не входят в состав разреза, подразделяют на выносные и наложенные. Если сечение располагается вне контура проекции, оно называется выносным. Если сечение помещено на самой проекции, оно называется наложенным.
Наложенные сечения обводят сплошной тонкой линией, а выносные – сплошной линией видимого контура. Сечение изображается на свободном месте чертежа, но по возможности недалеко от вида, к которому оно относится.
Стандарты допускают располагать сечение в разрыве между частями одного и того же вида (смотри рисунок 6.8 а, в).
Рисунок 6.8 – Расположение сечения на виде
Разрезом называется изображение предмета, рассеченного мнимой плоскостью (или несколькими плоскостями), выполненного в виде прямоугольной проекции на плоскость, параллельную плоскости разреза. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней (смотри рисунок 6.7 д , е). Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета.
В ряде случаев для изображения внутреннего устройства детали применяют сложные разрезы, состоящие из нескольких секущих плоскостей. Секущие плоскости могут быть параллельными между собой, тогда разрез называется ступенчатым. Если секущие плоскости пересекаются, то такой разрез является ломаным.
Разрезы и сечения обозначают арабскими цифрами последовательно в пределах основного комплекта рабочих чертежей. Самостоятельная нумерация допускается только для разрезов отдельных участков сооружения, все чертежи которых размещены на одном листе и если на этих чертежах отсутствуют ссылки на разрезы, расположенные на других листах основного комплекта рабочих чертежей. Допускается разрезы обозначить прописными буквами русского алфавита. Направление взгляда для разреза принимают, как правило, снизу вверх и справа налево. Для обозначения плоскости сечения или разреза используется разомкнутая линия сечения (смотри таблицу 6.2), стрелки и другие знаки в соответствии с таблицей 6.4 и рисунком 6.9.
Таблица 6.4 – Обозначение разрезов и сечений
Рисунок 6.9 – Минимальные размеры стрелок и других знаков
Зачастую для выяснения внутреннего устройства детали в отдельном ограниченном месте используют так называемые местные разрезы (смотри рисунок 6.10). Эти разрезы ограничивают на виде сплошной волнистой линией, которая не должна совпадать с другими линиями чертежа.
а) б)
Рисунок 6.10 – Местный разрез
Условные графические обозначения материалов в разрезах и сечениях должны быть выполнены в соответствии с ГОСТ 2.306. В таблице 6.5 приведены условные графические обозначения некоторых материалов в разрезах и сечениях.
Штриховки на чертежах выполняют в виде параллельных прямых, проводимых под углом 450 к осевой линии рамки чертежа. Если линии штриховки совпадают по направлению с линиями контура или осевыми, то первые можно проводить под углом 30 или 600. Линии штриховки могут иметь наклон вправо или влево, но в одну сторону на всех разрезах и сечениях, относящихся к одной детали на данном чертеже. Если детали смежные, то для одной детали линии штриховок наклоняют вправо, для другой – влево (встречная штриховка). Для уточнения разновидности однотипных материалов графическое обозначение следует сопровождать пояснительной надписью на поле чертежа. Допускается затенение площадей сечений строительных конструкций без обозначения материала.
В строительных чертежах допускается:
– не обозначать материалы, например, при их единообразии или показывать частично, если необходимо выделить на чертеже отдельные элементы, изготавливаемые из разных материалов;
– применять дополнительные обозначения, не предусмотренные в стандарте, поясняя их надписью на поле чертежа.
Таблица 6.5 – Графические обозначения материалов
Нанесение размеров
Правильно проставленные размеры сооружения на чертеже способствуют более четкому пониманию конструкции. Правила нанесения размеров установлены ГОСТ 2.307.
Размеры на чертеже указывают размерными числами, размерными и выносными линиями (смотри рисунок 6.11 а-г). Размеры проставляют в миллиметрах без указания единицы измерения. Если на чертеже необходимо указать размеры в других единицах измерения (сантиметрах, метрах и т.д.), то соответствующие размерные числа записывают с обозначением единицы измерения (см, м и т.д.) или указывают их в технических требованиях или примечаниях к данному листу чертежа. Размерное число должно всегда указывать действительный размер детали или сооружения независимо от масштаба чертежа.
Рисунок 6.11 – Указание размеров на чертежах
Размерные и выносные линии проводят сплошными тонкими линиями на расстоянии 7…10мм параллельно стороне, для которой указывают размер. Концы выносных линий должны выходить за границы размерной линии на 1…3мм. На строительных чертежах размерные линии ограничивают засечками в виде толстых основных линий длиной 2…4 мм, проводимых с наклоном вправо под углом 45° к размерной линии, при этом размерные линии должны выступать за крайние выносные на 1…3мм (смотри рисунок 6.11 г). Отметим, что при нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений. В некоторых случаях вместо стрелок и засечек допустимо ставить точки, как показано на рисунке 6.12 а.
Рисунок 6.12 – Размеры на чертежах
На строительных чертежах размеры допускается наносить замкнутой цепью и при необходимости их дублировать.
Размерные числа не должны пересекаться с линиями чертежа. Если число наносится на часть чертежа, подлежащую штриховке, то штриховка у числа прерывается (смотри рисунок 6.12 б). Перед числом, указывающим радиус, ставится латинская буква R, диаметр – знак Æ, а квадрат – знак ÿ. Высотные отметки сооружения (отметки уровней) помещают на выносных линиях или линиях контура и обозначают, как показано на рисунке 6.12 в, г. Отметки уровней указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой. Отметки выше нулевой показывают со знаком «+», ниже со знаком «–». На планах отметки наносят в прямоугольнике (смотри рисунок 6.13).
Нанесение размеров на чертежах обусловлено многими специфическими требованиями, зависящими от типа и назначения чертежа. Однако с геометрической точки зрения без учета специфики чертежа размеры необходимо проставлять в следующей последовательности: размеры каждой геометрической формы детали, связующие и габаритные (наибольшие).
На планах направление уклона плоскостей указывают стрелкой, под которой при необходимости проставляют величину уклона в процентах в соответствии с рисунком 6.14 или в виде отношения высоты и длины, например 1:7.
Рисунок 6.13 – Нанесение отметок Рисунок 6.14 – Нанесение направле-
на плане ния уклона плоскости
Допускается при необходимости величину уклона указывать в промилле, в виде десятичной дроби с точностью до третьего знака. На чертежах и схемах перед размерным числом, определяющим величину уклона, наносят знак «Ð», острый угол которого должен быть направлен в сторону уклона.
Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.
Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рисунком 6.15.
Примечание – Цифрами условно обозначена последовательность расположения
слоев конструкций и надписей на полках линий-выносок.
Рисунок 6.15 – Выносные надписи к многослойным конструкциям
Надписи на чертежах
Все надписи на чертежах должны быть выполнены в соответствии с ГОСТ 2.304. При этом основными являются шрифты с наклоном к строке под углом 750 и прямой. Кроме этого, могут быть использованы так называемые шрифты типа А и Б, в которых ширина букв и цифр увеличена. Для оформления инженерно-строительных чертежей применяются такие архитектурно-строительные шрифты: наклонный под углом 600 к строке и прямой архитектурный (узкий). Необходимо помнить, что основными требованиями, предъявляемыми к надписи на чертежах, являются четкость и простота.
Координационные оси
На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений.
Координационные оси наносят на изображения здания, сооружения тонкими штрих-пунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6-12 мм.
Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.
Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами, например: АА, ББ, ВВ.
Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх (смотри рисунок 6.16 а) или как показано на рисунках 6.16 б, в.
Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.
При несовпадении координационных осей противоположных сторон плана обозначения указанных осей в местах расхождения дополнительно наносят по верхней и/или правой сторонам.
Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби:
– над чертой указывают обозначение предшествующей координационной оси;
– под чертой – дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 6.16 г.
а) б) в)
г)
Рисунок 6.16 – Последовательность цифровых и буквенных обозначений
координационных осей
Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.
На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком 6.17:
“а” – при числе координационных осей не более 3;
“б” – при числе координационных осей более 3;
“в” – при всех буквенных и цифровых координационных осях.
При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 6.17 г.
Рисунок 6.17 – Ориентация координационных осей
Для обозначения координационных осей блок-секций жилых зданий применяют индекс “с”, например: 1с, 2с, Ас, Бс
На планах жилых зданий, скомпонованных из блок-секций, обозначения крайних координационных осей блок-секций указывают без индекса в соответствии с рисунком 6.18.
Рисунок 6.18 – Обозначение крайних координационных осей блок-секций
Размер шрифта для обозначения координационных осей должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.
Спецификации
Спецификации изделий, элементов конструкций и материалов составляются в соответствии с ГОСТ 21.101.
Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:
zdamsam.ru
Получение сечения |
Тема урока Понятие о сечении. Правила выполнения сечений. Цели урока Образовательные:
Ознакомить учащихся с сечением как изображением,
применяемым в практике при выполнении технических чертежей. Учебные пособия, принадлежности и материалы: для учителя — демонстрационная динамическая модель образования сечения, чертежные инструменты. Презентация PowerPoint “Сечения”. Модели для демонстрации способов сечений и разрезов. для учащихся — рабочая тетрадь, учебник и чертежные инструменты.
План
урока 2. Изложение нового материала и его закрепление (практическая работа) — 38 мин. 3. Подведение итогов урока — 5 мин.
Изучение сечений требует от учащихся хотя бы
минимального запаса представлений и знания некоторых понятий из области техники.
Так, например, они должны знать, что представляют собой засверловки,
буртики, фаски и др.
или воспользоваться заданиями, показанными на рис.176 учебника. Содержанием задания является
сравнение технических
рисунков и чертежей. Здесь важно добиться создания
наглядно – образного представления о частях деталей, имеющих
цилиндрическую форму.
Приведенные в этих заданиях примеры дают
необходимое
представление о наиболее
распространенных частях деталей. От
учащихся надо добиваться, чтобы они правильно давали им название. Затем учащимся предлагаются карточки – задания, в которых
требуется достроить сечения.
Достройте
сечения |
ab-raf.narod.ru
Сечения и разрезы на чертеже
Сечения и разрезы на чертеже
Категория:
Слесарно-инструментальные работы
Сечения и разрезы на чертеже
Выше было рассмотрено изображение детали на чертежах с различных ее сторон. Однако человеческий глаз не в состоянии увидеть того, что делается внутри детали. А чертеж дает возможность производственнику представить себе не только внешнее, но и внутреннее устройство изображаемой детали.
Из практики известно, что внутреннее устройство детали может быть воспроизведено с помощью пунктирных линий, нанесенных на проекцию. Однако эти линии не всегда создают полную ясность и часто даже затрудняют чтение чертежа в связи с большим количеством видимых и невидимых линий. Чтобы облегчить чтение чертежей и в то же время выяснить внутреннее устройство детали или: машины, служат особые приемы черчения’, носящие название сечений и разрезов.
Что же представляют собой сечения и разрезы? Рассмотрим это на примере. Так, например, разрезав ножом булку хлеба и взглянув на нее со стороны отрезанной части, мы увидим ее сечение. Поверхность хлеба в месте его разреза представляет робой секущую плоскость.
Деталь и секущая ее плоскость изображены на рис. 1, а. Из изложенного в тексте и изображенного на фигуре можно сделать вывод, что сечением может быть названа плоская фигура, полученная в результате пересечения секущей плоскостью тела изделия.
Если сечение при вычерчивании располагается непосредственно на чертеже детали, подвергающейся сечению (рис. 1, б), тогда оно называется наложенным, если же сечение выносится из нее на свободное поле чертежа (рис. 1, в), то оно называется вынесенным.
Разрезы применяются для выяснения внутреннего строения детали. Разрезом называется условное изображение вычерчиваемого изделия, в котором часть его, находящаяся между секущей плоскостью и читающим чертеж, мысленно удалена. По этой причине в разрезе (рис. 1, г) всегда видно все, то, что лежит в секущей плоскости и то, что находится за ней.
Рис. 1. Разрезы и сечения:
Сечения и разрезы всегда легко обнаружить по заштрихованной на чертеже поверхности в местах, рассеченных секущей плоскостью.
Реклама:
Читать далее:
Условные обозначения в чертежах
Статьи по теме:
pereosnastka.ru
