Штамп для вырубки и пробивки 00-000.06.15.15.00 | Начертательная геометрия и Инженерная графика
Инженерная и компьютерная графика, В. С. Дукмасова Альбом заданий для выполнения сборочных чертежей
Штамп предназначен для вырубки деталей и пробивки отверстия 4 мм.
1. СВОРКА НЕПОДВИЖНОЙ ЧАСТИ
В отверстие Ф25 нижней плиты 2 запрессованы две колонки 13 Обойма 7 надевается на пуансон-матрицу 8, закрепляется на плите 2 винтами 19 и фиксируется штифтами 21. Отверстия Ф7 в плите 2 и пуансоне-матрице 8 должны совпасть Амортизатор 11, и съемник 5 надеваются на пуансон-матрицу и винтами 17 соединяются с обоймой 7. В отверстие Ø6 съемника 5 вставлен упор 15
2. СВОРКА ПОДВИЖНОЙ ЧАСТИ
В отверстия Ф38 плиты 1 запрессованы втулки 16, а в отверстие
М42хЗ -6 Н ввернут хвостовик 14 и застопорен бинтом 18 Пуансон 12 запрессован в пуансонодержатель 9 со стороны отверстия Ø23, а выталкиватель 10 вставлен в матрицу 6 Плита 1, прокладка 4, пуансонодержатель 9 и матрица 6 соединены винтами 20 и фиксируются штифтами 22 Плита 1 с запрессованными втулками 16 надевается на направляющие колонки 13 хвостовиком вверх.
Заготовка подается через вырез съемника 5 до упора 15. В начале рабочего хода подвижная часть штампа опускается вниз, выталкиватель 10 прижимает заготовку к пуансон-матрице 8 При дальнейшем движении
выбирается зазор между выталкивателем 10 и пуансондержателем 9, сжимается амортизатор 11 и происходит вырубка детали из заготовки и пробивка отв. Ø4. При холостом ходе подвижной части съемник 5 амортизатором 11 возвращается в первоначальное положение, а деталь освобождается из матрицы 6 выталкивателем 10 под действием его веса. Все фаски для внутренней метрической резьбы выполнены по ГОСТ 10549-80 и на чертежах деталей не указаны.
Состав: Сборочный чертеж, спецификация, деталировка, 3D Модель
Софт: AutoCAD 2011
vmasshtabe.ru
Штамп 00-000.06.15.15.00 | Начертательная геометрия и Инженерная графика
Амортизатор 00-000.06.15.15.11.m3d
Винт 00-000.06.15.15.17.m3d
Втулка 00-000.06.15.15.16.m3d
Выталкиватель 00-000.06.15.15.10.m3d
Колонка 00-000.06.15.15.13.m3d
Матрица 00-000.06.15.15.06.m3d
Обойма 00-000.06.15.15.07.m3d
Плита верхняя 00-000.06.15.15.01.m3d
Плита нижняя 00-000.06.15.15.02.m3d
Прокладка 00-000.06.15.15.04.m3d
Пуансон 00-000.06.15.15.12.m3d
Пуансон-матрица 00-000.06.15.15.08.m3d
Пуансоно-держатель 00-000.06.15.15.09.m3d
Штамп 00-000.06.15.15.00.a3d
Съемник 00-000.06.15.15.11.m3d
Толкатель 00-000.06.15.15.03.m3d
Упор 00-000.06.15.15.15.m3d
Хвостовик 00-000.06.15.15.14.m3d
Штамп 00-000.06.15.15.00.jpg
Добавляем рамки и штамп на страницы А4 в Word
Вот и начался очередной учебный год. Скоро студенты снова начнут решать расчетно-графические и курсовые работы, оформлять к ним пояснительные записки, а преподаватели вновь строго будут требовать “Рамки” и “Штампы”. Вот только как сделать эти самые “Рамки по ГОСТ” в ворде (word)? Одни чертят линиями, которые вечно сползают в копи-центрах на полстраницы. Другие чертят от руки. Третьи, к которым относился и автор статьи, распечатывали шаблон рамки с штампом из автокада, а затем на тех же листах печатали пояснилку.
В данной статье я расскажу подробно как сделать в ворде:
- – рамку;
- – основную надпись любой сложности;
- – автоматическое заполнение номеров страниц в основной надписи, в том числе их общего количества в документе;
Введение
Для начала необходимо разделить документ на как минимум 3 раздела: Титульный лист (1 стр.), Содержание (2 стр.), Основная часть. Делается это так:
Разметка страницы – Разрывы – Следующая страница
Это действие повторить еще раз. Получаем 3 страницы и 3 раздела.
На второй странице:
Вставка – Нижний колонтитул – Изменить нижний колонтитул
И нажимаем на “Как в предыдущем разделе”, чтобы выключить функцию. Аналогично для третьей страницы.
Делаем рамку для листа формата А4 с полями 20х5х5х5 мм
Разметка страницы – Поля – Настраиваемые поля
В появившимся окне ставим параметры:
Верхнее – 1.4
Нижнее – 0.6
Левое – 2.9
Правое – 1.3

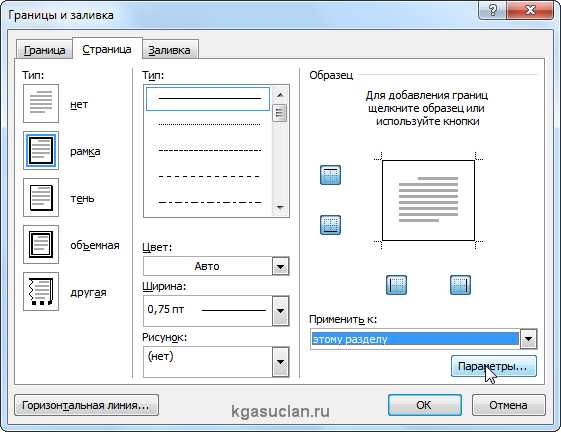

Разметка страницы – Границы страниц
В Появившимся окне нажимаем “
В появившимся окне ставим параметры:
Поля:
Верхнее – 25
Нижнее – 0
Левое – 21
Правое – 20
Относительно: “текста”
Галочка стоит только на “всегда впереди”
Делаем основную надпись
Вставка – Нижний колонтитул – Изменить нижний колонтитул
Конструктор – Положение
Изменяем значения 1.25 на 0

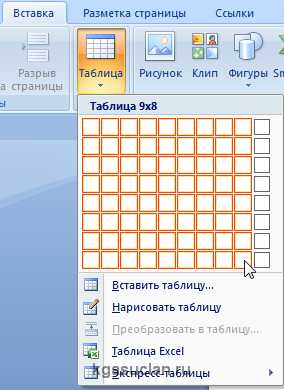

Вставка – Таблица – 9 столбцов и 8 строк

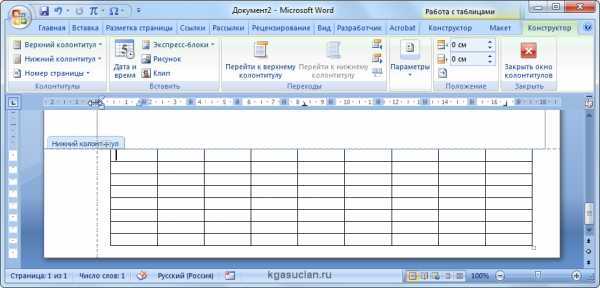

Получаем таблицу в нижнем колонтитуле. Передвигаем её к левому краю.
Макет – Размер ячейки
Выделяем все ячейки и задаем значение 0.5 взамен 0.48
Затем ставим курсор на первую ячейку и двигаясь слева на право задаем следующие
0.7
1
2.3
1.5
1
6.77
1.5
1.5
2
Получаем таблицу такого вида:
Объединяем ячейки и получаем:
Заполняем табличку кроме ячеек “Лист” и “Листов” по форме, делаем необходимое выравнивание содержимого (например, по центру по середине) и получаем:
Вставляем страницы в необходимые ячейки
Ставим курсор на поле где отображается лист и Конструктор – Экспресс-блоки – Поле
Выбираем
поля: Page
формат: 1, 2, 3
Теперь ставим курсор где отображается количество листов и Конструктор – Экспресс-блоки – Поле
Выбираем
поля: NumPages
формат: 1, 2, 3
Получаем:
Заключение
Вот таким образом можно создать рамку с основной надписью любой сложности. Весь текст в ней, кроме номеров листов будет повторяться на всех страницах раздела. В случае, если штамп не на всю ширину страницы, то при добавлении рамки нужно выключить нижнюю линию
А в табличке нижнего колонтитула убрать линию сверху у необходимой ячейки
Для всех выкладываю файл Word (Forma D.E. v6.0.0), в котором приводится пример оформления курсового проекта: Титульный лист, Содержание, Основная часть, Литература. Помимо оформления титульного листа, рамок и штампов, в файле содержатся стили “Заголовок 1”, “Заголовок 2” и др, которые дают возможность автоматически разделам курсового проекта прописаться в содержании.
