Термическая теория – Справочник химика 21
Термическая теория, согласно которой антипирены отводят тепло, поступающее от источника огня, с такой же скоростью, с какой тепло поступает к целлюлозному материалу. [c.357]К основным технологическим операциям изготовления аппарату ры относятся формоизменяющие, сварочные и термической обрабо гки Специфичными являются операции первичной обработки заготовок и сборка свариваемых элементов. Аппаратостроение имеет самостоятельную теорию взаимозаменяемости. [c.3]
Но мне как геологу трудно принять один аспект термической теории , а именно роль высоких температур. Фокс подчеркивает, что такие температуры создавались во время извержения вулканов и в кратере, и на поверхности потоков горячей лавы. Как же тогда совместить идею о появлении малых молекул в первичном бульоне с дальнейшим развитием жизни в вулканах и около них при извержениях Далее мы увидим (особенно в гл. XVI), что преджизнь и ранняя жизнь должны были очень долго сосуществовать, и мне кажется, что такие редкие и случайные события, как извержения вулканов, не могли способствовать появлению жизни из органических соединений.
Теория жидкостной пленки Нуссельта предполагает что слой конденсата является таким тонким, что температура в указанном слое меняется по линейному закону. Кроме того, предполагается, что перенос тепла к поверхности конденсации осуществляется лишь путем теплопроводности, вследствие того, что движение жидкостной пленки является ламинарным. Таким образом, общее термическое сопротивление теплопереходу определяется толщиной пленки конденсата. Физические свойства конденсата в данном случае определяются для средней температуры пленки. Предполагается, что поверхность конденсации является относительно гладкой и чистой, а температура ее постоянной.
Рассматривая исходный пункт термической теории происхождения жизни, предложенной Фоксом, Кальвин [3] отметил, что такая же дегидратация сопровождает не только полимеризацию аминокислот, но и объединение других строительных блоков в более крупные органические молекулы. Такое объединение всегда связано с реакцией конденсации, при которой чаще всего от одного блока отщепляется атом водорода, а от другого — гидроксильная группа (фиг. 35). [c.116]
Теоре тические основы и технология термических процессов 65
Термическое разложение углеводородов является предметом многолетнего изучения. За это время были предложены различные механизмы реакции. К наиболее ранним относится механизм Бертло [3]. Согласно его представлениям обязательным промежуточным продуктом разложения является ацетилен, который, полимеризуясь, образует сложные углеводороды, способные, в свою очередь, к разложению. Однако в результате болое точных последующих исследований было установлено, что ацетилен является лишь побочным продуктом реакции, и теория Бертло вскоре была оставлена. [c.7]
К сожалению, теория в настоящее время не может ответить на вопрос, будет ли реально протекать данная молекулярная реакция. Расчет может дать низкое значение энергии активации, в то время как реакция не проходит. Например, для реакции дегидрирования парафинов расчет дает = 43 ккал/моль (180 кДж/моль), между тем дегидрирование этана проходит по цепному механизму (см. ниже) с гораздо более высокой энергией активации (около 70 ккал/моль, т. е. 294 кДж/моль), а термическое дегидрирование парафинов С4 и выше не протекает вообще.
Цель данной главы заключается в том, чтобы показать, что практически все реакции алифатических и алициклических углеводородов лучше всего могут быть объяснены либо механизмом с участием иона карбония, либо обычным ценным свободнорадикальным механизмом. Глава но содержит детального обсуждения массы фактов, подтверждающих действие этих механизмов, и различных альтернативных схем. Вместо этого дается единая общая основа для объяснения каталитических и термических реакций углеводородов путем установления некоторых наиболее общепризнанных принципов поведения ионов карбония и свободных радикалов. Ниже будет показано, что разнообразные внешне не связанные между собой реакции (в том числе и побочные реакции) углеводородов могут быть объяснены на основе правдоподобной, упрощенной (но не слишком) теории. От подробного разбора мелких деталей теории и некоторых, на первый взгляд противоречивых, наблюдений в такой краткой по необходимости главе пришлось отказаться. Особое внимание будет обращено” на реакции, идущие с образованием или разрывом углерод-углеродных связей, в то же время механизмы реакции гидрогенизации, окисления, галоидирования и нитрования совсем не будут рассматриваться.
Существенным недостатком теории А()рениуса является и то, что оиа не указывает причин, вызываощих ионизацию электролитов в растворах. Расчеты энергии кристаллической решетки АС,,, разрушение которой должно предшествовать появлению свободных ионов, присутствующих в растворе, показывают, что количество термической энергии ири обычных температурах слишком мало по сравнению с тем, которое надо затратит1з на раз[)ушение решетки. Одним из первых и в то >ке время одним из наиболее точных уравнений для подсчета энергии решетки считается уравнение Борна (1918)
Явления, которыми сопровождается термическое разложение углеводородов, стали известны задолго до того, как был достаточно изучен вопрос о структуре и химии углеводородов и сформулирована современная теория термического разложения. [c.295]
Н. И. Кобозев, С. С. Васильев и Е. И. Еремин (в теории энергетического катализа, 1937 г.) высказали предположение, что для реакций в разрядах нет необходимости искать какие-то особые химически активные частицы, отличные от активных частиц, участвующих в обычных термических реакциях, т. е. активные частицы в разряде могут быть теми же, что и при обычных реакциях (свободные атомы, свободные радикалы и колебательно возбужденные молекулы). Однако пути возникновения этих частиц в разряде, а следовательно, и концентрации их, могут быть совсем иными, чем при обычных условиях.
Вопросы термической устойчивости ДЖР изучены сравнительно мало. Анализ термической устойчивости ДЖР может быть проведен на базе квазигомогенной теории [31—33]. Положительной чертой использования квазигомогенной модели является то, что она позволила получить критерии оценки [33] верхнего предела параметрической чувствительности процесса, что во многих случаях гарантирует его термическую устойчивость.
Проведенное рассмотрение показывает, что, несмотря на отклонения от схемы Линдемана — Хиншельвуда, закономерности термической цис-гранс-изомеризации можно объяснить на основе теорий мономолекулярных реакций, предполагающей активирование за счет соударений двух молекул. [c.55]
Применение принципа стационарности позволяет получать полезную информацию об исследуемом процессе, об отличии его от аналогичных уже изученных процессов. С этой целью рассмотрим процесс пиролиза этана. В соответствии с теорией термического распада углеводородов [50, 51] этот процесс описывают на основе реакций образования радикалов [c.178]
Разработку новых печных комплексов и реконструкцию существующих следует проводить в соответствии с системной теорией печей, которая все протекающие в них процессы рассматривает во взаимодействии и взаимозависимости как единую химико-термическую печную систему материал—среда—футеровка . [c.3]
Предмет системной теории печей — это научные знания о закономерностях и механизме совместного протекания в реальных условиях взаимосвязанных и взаимозависимых термотехнологических, теплотехнических и механических процессов между элементами единой химико-термической печной системы материал—среда— [c.5]
Научным обоснованием разработанной классификации печей является системная теория печей, которая рассматривает функционирующую печь как единую химико-термическую печную систему материал—среда—футеровка .
Физический смысл / 2 очевиден это термическое сопротивление твердой стенки. Оно пропорционально толщине стенки бът и обратно пропорционально ее теплопроводности кст- Величины и / з — термические сопротивления, которые имеют место на границах контакта обоих теплоносителей со стенкой. По теории пограничного слоя передача тепла от жидкости или газа к твердой стенке или наоборот происходит в тонком пристенном слое только путем теплопроводности. В результате термическое сопротивление границы раздела представляет собой термическое сопротивление [c.8]
Результаты современных экспериментальных исследований показывают, что акт катодного распыления весьма близко напоминает акт термического испарения. Термическая теория является наиболее естественной и одной нз самых старых теорий. Н. Д. Моргулис [20], подробно рассматривая катодное распыление быстрыми и медленными ионами, говорит об отсутствии оснований даже в настоящее время для того, чтобы считать основные предпосылки термической теории катодного распыления неправильиыми. Однако, на основании современных экспериментов, старая термическая трактовка явлецня катодного распыления должна быть заменена более обиг.ей статистической, представляющей собой своеобразный синтез старой термической и импульсной теорий, охватывающий весь диапазон энергии ионов — от очень -больших до весьма малых.
По термической теории Кнут-Винтерфельда решающую роль играет повышение температуры внутри анолитного слоя. Эта теория едва ли применима к глянцеванию или полированию при комнатной те.мпературе в хорошо проводящем растворе и при пользовании промышленными ваннами, на которых работают при 70 или 90°С. В противоположность этому известно, что в электролитах с плохой электропроводностью (например, уксуснокислый, [c.248]
Приводим основные стадии их синтеза, согласно термической теории происхождения жизни по Фоксу [9]. Первым шагом было образование при очень высоких температурах аминокислот. Такой синтез вполне возможен наряду с другими, т. е. при воздействии электрических разрядов (Миллер), ультрафиолетового излучения (Поннамперума) и высокой температуры (Оро). Возможность такого термического синтеза экспериментально доказана Харадой и Фоксом [21]. [c.115]
Первая экспериментальная модель возникновения функциональных протомембран была представлена в термической теории [16, 67]. Так называемые протеиноиды со значительным содержанием гидрофобных макромолекулярных компонентов, синтезированные путем нагревания некоторых смесей аминокислот в безводных условиях, самоорганизуются в однородные по размеру микросферы со стенками, подобными мембранам. Процесс относительно прост и происходит быстро полученные соединения сложны, как в отношении структуры, так и по химическому составу. Самосборка в микросферы доказывает, что определенный качественный скачок произошел непосредственно [c.23]
Отсутствуют доказательства того, что давление, существующее в нефтепроизводящих свитах, оказывает влияние на образование нефти. В старой теории происхождения нефти, основанной иа представлении о термическом разложении растительных и животных жиров, а также жирных кислот, первоначально предложенной Уорреном и Сторером [59] и позднее поддержанной Энглером [21], предполагалось, что образующиеся олефины полимеризуются под действием высокого давления. Однако давление выше 15 ООО ат не вызывает полимеризации даже таких реакционно-способных диеиов, как бутадиен и изопрен [15], несмотря на легкое предварительное окисление кислородом воздуха с образованием перекисей, являющихся весьма эффективными катализаторами. Как будет указано в дальнейшем, полимеризация является одной из хорошо известных реакци , вызываемых кислыми силикатали . [c.85]
Следующими были теории, предполагающие образование в качестве промежуточных продуктов свободных радикалов. Так, Бон и Кауорд [6] предположили образование радикалов —СНз, = СН2 и =СН ири термическом разложении этана. Эти радикалы, по мнению авторов, могли гидрироваться в метан, разлагаться до углерода или снова рекомбинироваться. Хэг и Уилер [16] утвер/кдали, что метан расщепляется при термическом разлон снии на метилен и молекулу водорода. Теория свободных радикалов нррюбрела особое значение в работах Райса [35], который рассматривал метил, этил, пропил и аналогичные высшие радикалы как единственные промежуточные продукты реакции он разработал детально этот механизм с учетом наден ных данных по энергиям активации указанных реакций. Райс подтвердил свою теорию экспериментальными кинетическими данными. [c.7]
Как было указано выше, для образования ионов карбония требуется либо отщепление атома водорода посредством разрыва углерод-водородной связи, либо присоединение атома водорода с образованием новой углерод-водородной связи. В связи с этим для теории таких механизмов приобретают большое значение накопленные экспериментальные данные, показывающие большую реакционную способность третичных углерод-водородных связей сравнительно со вторичными связями С —Н и последних сравнительно с первичными при диссоциациях ионного типа (крекинге) и реакциях присоединения. Относительная реакционная способность третичных, вторичных и первичных углерод-водородных связей в термических реакциях через свободные радикалы соответственно меньше. Далее будет показано, что в силу вышесказанного третичные и вторичные структуры играют доминирующую роль в механизме ионных реакций. Приведенное отношение между реакционными способностями связей С —Н основано на данных, полученных нри масс-снектрометрическом измерении потенциалов образования различных алкил-ионов. Потенциалы образования алкил-ионов вместе с соответствующими термодинамическими данными и данными по энергиям диссоциации связи для углеводородов дают величину энергии, необходимую для получения алкил-ионов из родственных им углеводородов эта величина энергии может быть качественно коррелирована с относительной реакционной способностью первичных, вторичных и третичных углеводородных структур как в случае низкотемпературных реакций присоединения, так и при высокотемпературной диссоциации (ионных процессах). Аналогично определяемая энергия сво-бодноради1 альной диссоциации связи С — Н [37, 39] отражает гораздо меньшее различие в реакционной способности разных типов С — Н связей в случае термических свободиораднкальных реакций таким образом, существует явный нараллелизм между экспериментальными данными каталитического и термического крекинга и энергетикой предложенных механизмов. [c.115]
Теория термического крекинга с участием свободных радикалов быда выдвинута Райсом и сотрудниками [26, 31, 32, 33]. Ее применимость к высшим парафинам была подтверждена Воджем и Гудом [40], а распространение ее на другие классы углеводородов обсуждалось Гринсфельдером, Воджем и Гудом [19]. Литература но этому вопросу в настоящее время содержит очевидные доказательства свободнорадикального механизма для многих органических реакций. По-видимому, теория Райса-Косякова хотя и требует некоторого улучшения в деталях, является все же наиболее удовлетворительным объяснением термического крекинга углеводородов. [c.117]
В настояш,ее время кислотный характер алюмосиликатных катализаторов крекинга не вызывает сомнения. Например, такие катализаторы можно титровать едким калием или такими органическими основаниями, как хинолин. Кислотные свойства катализаторов обусловлены, вероятно, присутствием протонов на их поверхности, активной частью которой может быть либо кислота трша (НА13104)ж [62], либо атомы алюминия с дефицитом электронов [37, 61]. Обсуждение теорий, предложенных для объяснения кислотности алюмосиликатных катализаторов не является целью, настоящей главы. Для данного изложения необходимо только указать, что ион карбония Д” “, инициирующий ценную реакцию, может образоваться либо [1] в результате реакции кислотного катализатора с олефином, который образуется при начальном термическом крекинге, либо путем дегидрирования парафинового углеводорода,. либо в результате отщепления гидридного иона от молекулы парафинового углеводорода атомом алюминия с дефицитом электронов [2]. [c.236]
Оба эти механизма описываются одинаковым кинетическим уравнением только до тех пор, пока диссоциация Ij находится в состоянии термического равновесия и число имеющихся в наличии атомов иода определяется термической константой равновесия согласно уравнению (22-23). При более высоких температурах диссоциация усиливается, и это дает такой же результат, как и повыщение константы скорости бимолекулярной реакции. Дж. Салливэн рещил проверить обе теории, изменяя концентрацию атомов иода по сравнению с нормальной, соответствующей термической диссоциации Ij. Он осуществил это при помощи ртутной лампы, пары которой излучают свет с длиной волны 578 нм, вызывающий диссоциацию Ij. Этот свет не должен оказывать на реакцию заметного влияния, если она протекает по бимолекулярному механизму, лишь несколько понижая концентрацию Ij. Но если реакция действительно вклкэчает стадию тримолекулярных столкновений с атомами иода, скорость реакции должна возрастать с интенсивностью облучающего света, поскольку при этом образуется больше атомов иода. [c.381]
В основе теории термической устойчивости реактора лежат идеи теплового взрыва, которые были высказаны еще Вант-Гоффом и разработаны Семеновым [18, 19], Франк-Каменецким [20], Зельдовичем [21, 22] и Тодесом [23, 24]. Идеи теплового взрыва и общие законы теплопередачи были использованы для анализа устойчивости реакторных устройств на базе теории устойчивости, разработанной А. М. Ляпуновым [25]. При этом для анализа устойчивости используется как первый [26], так и второй метод Ляпунова [27]. [c.172]
В работе [28] показано, что рассмотрение радикального неценного механизма крекинга приводит к простым кинетическим, уравнениям, позволяюпщм описать термический крекинг газой-левых фракций. Рассмотрим в качестве иллюстрации использование радикальных представлений для получения математического описания пиролиза этана. В соответствии с теорией термического распада углеводородов можно предположить для этого процесса следующие реакции зарождения радикалов [c.249]
Нафтены нефти термически более стабильны, чем ациклические углеводороды. С точки зрения теории напряжения наиболее стойкими являются циклопентан и циклогексан. При температурах от 574 до670°С циклопентан распадается на пропилеи и этилен [c.418]
Гипотеза о пр6ме1куточном образовании карбониевых ионов плодотворно примененная для объяснения механизма многих реакций в органическойк химии успешно использована и для объяснения механизма ионных реакций, протекающих в процессах переработки нефти. Основные обобщения сделаны применительно к каталитическому крекингу но могут быть, с определенной ревизией, использованы и для процессов гидрогенизации. Эти обобщения, получившие название карбониево-ионной теории, в первую очередь должны были объяснить различия протекания каталитического и термического крекинга. [c.119]
Здесь нас будут интересовать лишь такие газы, термическое равновесие которых целиком определяется распределением энергии между различными степенями свободы неизменных по своему составу молекул. Так как опыт и теория показывают, что обмен энергии поступательного движения между молекулами происходит в результате немногих газокинетических соударений, а превращение враш.ательной энергии в поступательную (и обратно) за немногими исключениями (например, Hj) также осуществляется в результате сравнительно небольшого числа столкновений, то длительно сохраняющиеся неравновесные состояния рассматриваемых газов могут быть связаны лишь с задержками в оомопе колебательной энергии молекул, т. е. с затрудненностью превращопия колебательной энергии в поступательную и вращатель-и5 ю (и обратно). [c.77]
Для термических равновесных бимолекулярр1Ых 1)сакций А – – В = С -Ь + D теория столкновений приводит к следующему выражению константы скорости к (Т) через сечение реакции (см. 8) [c.144]
Ф р о с т А. В., Теория термических реакций при крекинге, Труды сессии АН СССР, секция Орг. хим., Академиздат, 1939, стр. 99. [c.260]
В отличие от рассмотренных колонн Беннер с сотр. [69] предложил другое конструктивное решение. Он поместил вращающийся металлический конденсатор в колонну с обогреваемыми стенками. Эффект разделения в этой колонне возникает как за счет противоточного взаимодействия фаз в поле центробежных сил, так и за счет ряда последовательно протекающих и взаимосвязанных процессов парциальной конденсации и испарения. Байрон с сотр. [70] описал колонну аналогичной конструкции, он разработал лежащую в основе этого принципа разделения теорию термической ректификации (см. рис. 283 и разд. 5.4.3). [c.365]
Широкое распространение получила так называемая фосфид-ная теория [15, с. 133]. Бик при изучении влияния тритолилфос-фита на процесс граничного трения пришел к выводу, что под действием высоких контактных температур трения на металлических поверхностях образуется легкоплавкая эвтектическая х месь фосфидов металлов, которая способствует процессу химической полировки поверхности. Этот вывод подтвержден при изучении термического разложения- триалкилфосфитов при 250—260°С. Сначала триалкилфосфиты адсорбируются на поверхности трения, но при больших нагрузках и высокой контактной температуре разлагаются на более простые соединения — фосфорную кислоту, фосфин и непредельные углеводороды, причем фосфин затем взаимодействует с металлической поверхностью, образуя на ней пленку фосфидов металлов. [c.134]
Мы изложили теорию превращения в пластическое состояние с образованием метапласта, который вызывает определенный вид сольволиза больших конденсированных молекул. Так как этот метапласт постепенно превращается в процессе термической деструкции в полукокс и газообразные продукты, то естественно, что пластическое состояние прекращается. [c.111]
chem21.info
Биохимическая эволюция живых организмов.
Теорий возникновения протобиополимеров – основы жизни на Земле несколько. Рассмотрим наиболее важнейшие из них.
Теория Панспермии.
Данной точки зрения придерживались Аррениус, Гельмгольц, Берг, Вернадский, микробиолог Заварзин.
Согласно данной точки зрения жизнь зародилась в космосе и первые живые существа были привнесены на Землю из космоса вместе с космической пылью, метеоритами. Таким образом, жизнь на Земле существует столько, сколько существует сама планета.
Однако встает вопрос, где появилась первая жизнь? По мнению микробиологов, жизнь могла возникнуть в космосе, в пределах Солнечной системы (космо-химическая теория). Эта химическая, а затем биологическая эволюция происходила до образования Земли.
Доказательством является сравнительный анализ вещества космоса и Земли: основными химическими элементами везде являются О, Н, С, N.
Концентрация вещества в космосе очень мала, поэтому, вероятно, первые элементы жизни связаны с космической пылью, которая имеет следующее строение:
Под воздействием ультрафиолетовых лучей, которых в космосе очень много, могли протекать химические и биологические процессы. В метеоритах найдены углеводороды: пурины, пиримидины, аминокислоты. Впервые органические вещества в метеоритах выделены Берцелиусом. Жизнь на поверхность Земли могли доставлять и кометы. Химический состав комет не отрицает это. Органические вещества в «замороженном» состоянии в метеоритах и кометах могли оставаться неограниченно долгое время и, попав на Землю, при благоприятных условиях могли продолжить развитие.
Аргументы против данной теории:
длительное пребывание в холоде должно быть губительно, но эксперименты подтверждают, что зародыши простейших микроорганизмов в течение 6 мес. переживают температуру –200оС;
ультрафиолетовые лучи губительны для в сего живого, но в отсутствии кислорода сложные органические соединения могут существовать не разрушаясь при жестком ультрафиолетовом излучении;
прохождение метеоритов через атмосферу вызывает значительное повышение температуры, метеориты оплавляются, но есть данные, что микроорганизмы могут переносить высокие температуры и они вполне могли сохраниться внутри метеоритов.
Таким образом, нет фактов, доказывающих полную несостоятельность этой теории.
Термическая теория.
Реакции конденсации, которые привели бы к образованию полимеров из низкомолекулярных предшественников, могут осуществляться путем нагревания. Наиболее хорошо изучен синтез полипептидов. Идея термического синтеза полипептидов принадлежит американскому ученому С. Фоксу, который длительно изучал возможности образования полипептидов в условиях, существовавших на первобытной Земле.
Если смесь аминокислот нагреть до 180-2000 С при нормальных атмосферных условиях или в инертной среде, то образуются продукты расщепления, небольшие олигомеры, в которых мономеры соединены пептидными связями, а также малые количества полипептидов. Полипептиды, полученные термическим путем из аминокислот, – протеиноиды – проявляют многие специфические свойства биополимеров протеинового типа. Однако, более сложные структуры получить не удалось. Не выдвинуты обоснованные теоретические пути данного процесса.
Низкотемпературная теория.
Авторы – румынские ученые К. Симонеску и Ф. Денеш, ведущее значение в качестве источника энергии отводят энергии холодной плазмы.
Холодная плазма широко распространена в природе. Некоторые ученые считают что 99% Вселенной находятся в состоянии холодной плазмы. На современной Земле она представлена в виде молний, северных сияний, ионосферы. На абиотической Земле этот вид энергии был способен превращать молекулы в свободные радикалы, активные в химическом отношении. В результате экспериментов с холодной плазмой авторами теории были получены отдельные мономеры, полимеры пептидного типа и липиды.
Теория адсорбции.
Основным контраргументом в спорах об абиогенном возникновении полимерных структур является концентрационный барьер и недостаток энергии для конденсации мономеров в разбавленных растворах. Действительно, по некоторым оценкам концентрация органических молекул в «первичном бульоне» составляла около 1%, что не могло обеспечить протекания реакций полимеризации или поликонденсации в быстрые сроки, как это произошло на Земле по оценкам некоторых ученых. Одно из решений этого вопроса, связанное с преодолеванием концентрационного барьера, было предложено Дж. Д. Берналом, считавшим, что концентрирование разбавленных растворов происходит путем «адсорбции в пресноводных или морских отложениях очень тонких глин».
В результате взаимодействия веществ в процессе адсорбции некоторые связи ослабляются и рвутся, другие возникают, что приводит к разрушению одних и образованию других веществ.
Коацерватная теория.
В 1924г. Выходит в свет книга А.И. Опарина «Происхождение жизни», в которой он выдвигает гипотезу, что происхождение жизни на земле есть результат длительного эволюционного процесса на самой Земле. Сейчас зарождение жизни не возможно, т.к. все экологические ниши заняты и есть кислород – сильный окислитель.
В 1929г. Выходит статья Дж. Холдейна, где он независимо от Опарина приходит к таким же результатам. Но приоритет открытия Опарина однозначен.
Опарин считает, что жизнь на Земле могла возникнуть абиогенным путем. Первые живые организмы были гетеротрофами. Это могло произойти при наличии определенных химических веществ, источников энергии, отсутствии газообразного кислорода и при наличии безгранично длительного времени.
Вероятность самозарождения жизни по Опарину 1/1000 случаев в год, но времени было достаточно от возникновения Земли до появления первых прокариотов (1 млрд лет).
Опарин выделил 4 этапа возникновения жизни на Земле.
1 этап. Образование органических веществ.
Вначале масса Земли была раскалена, постепенно она остывала. В это время углерод соединялся с металлами с образованием карбидов:
С + Ме (Ni, Fe) =карбиды (обнаружены в метеоритах).
В первичной атмосфере Земли были C, H, N.
C + 4H = CH4
C + N = CN
N + 3H = NH3
O2 + 2H2 = 2 H2O
C + O2 = CO2
Спектральные исследования показали, что эти вещества присутствуют на солнце и других звездах. Свободный кислород отсутствовал. По мере остывания пары воды могли конденсироваться с образованием первичных водоемов.
Источниками энергии для первичной химической эволюции могли служить:
В водной среде под воздействием этих видов энергии могли появиться спирты, альдегиды, кислоты.
Гипотеза Опарина вызвала много споров и научных исследований.
В 1953г. Миллер сконструировал специальную установку и провел следующие эксперименты. Через смесь газов CH4, NH3, H2O и H2 он пропускал электрический ток. К концу недели были получены аминокислоты аланин и глутамин.
Оро провел подобный эксперимент, используя в качестве энергии ультрафиолетовое излучение при высокой температуре и получил урацил, рибозу и дезоксирибозу.
Теорию Опарина подтверждают и палеонтологические данные. Первые органические молекулы найдены в слоях, соответствующих возрасту 3,8 млрд лет назад.
2 этап. Полимеризация мономеров.
Доказать полимеризацию в естественных условиях трудно, т.к. полимеры легко разрушаются. Т.е. реакции полимеризации и поликонденсации могли идти только при мягких условиях реакции при наличии катализаторов. Ими могли быть цианиды.
Данные реакции по предложению Дж. Д. Бернала могли осуществляться на границе земля – вода, на скоплениях глин, которые являются прекрасными адсорбентами. Многие виды глин эффективно адсорбируют сахара, азотистые основания, кислоты. При высокой концентрации потенциальных мономеров при наличии внешней энергии могли протекать процессы полимеризации.
3 этап. Появление коацерватов.
Молекулы первых органических соединений, в т.ч. и белков, находились в растворах. Они образовывали коллоидный раствор. При смешивании различных коллоидных растворов возникали фазово-обособленные органические системы – капли белков, отличающиеся друг от друга – коацерватные капли, имеющие некую структурную оболочку, образованную определенным образом ориентированными молекулами. Эта оболочка отделяет каплю от внешней среды, превращая ее в дискретную единицу, содержащую набор химических веществ, отличный от внешней среды. Через эту оболочку возможен обмен веществ между коацерватом и внешней средой по типу открытых систем. Внутри коацерватов под действием катализаторов могла происходить самосборка полимерных молекул в многомолекулярные фазово-обособленные образования – видимые под оптическим микроскопом капли. В них сосредотачивается большинство полимерных молекул, тогда как окружающая среда почти их лишена. Коацерваты могут объединяться, образуя более сложные структуры, поглощать меньшие, делиться на дочерние образования. Таким образом, возникает простейший метаболизм. Вещество входит в каплю, полимеризуется, обуславливая рост системы, а при его распаде продукты этого распада выходят во внешнюю среду, где их раньше не было.
Важно то, что в зависимость от совершенства внутренней организации капель одни из них могут расти быстро, тогда как другие, находясь в той же среде, замедлены в своем росте или подвергаются распаду. Таким образом, на модели коацерватных капель А.И Опарину и его сотрудникам удалось экспериментально показать предбиологический отбор, т.е. зачатки естественного отбора, который в дальнейшем явился движущей силой всего эволюционного процесса.
Исследования Опарина подтверждены другими учеными. Это «пузырьки» Гольдейкера, «микросферы» Фокса, «джейвану» Бахадура. «пробионты» Эгами и многие другие.
4 этап. Возникновение матричного синтеза.
Грань, отделяющая преджизнь от жизни – возникновение матричного синтеза. До этого момента существовали индивидуумы, с появлением матричного синтеза можно говорить о популяциях.
Синтез белков претерпевал эволюционные изменения.
Изначально сборка белков шла на РНК, находящихся в цитоплазме клеток. Это самый простой способ, но при нем не гарантировалось равномерное деление информации между дочерними клетками, т.е. часть признаков могла исчезнуть из популяции.
Более прогрессивный способ возник с появлением ДНК. ДНК были более устойчивыми молекулами, поскольку имели двуцепочечное строение. На первом этапе РНК и ДНК конкурировали и возможно эволюция пошла по дивергентному пути. ДНК стала специализироваться на самовоспроизведении, РНК – синтезе белков. ДНК обосновалась в ядре, РНК – в цитоплазме. Образовались 2 системы синтеза:
– синтез полипептидов – относительно не точный;
– синтез белков – очень точный.
Постепенно возникла система генетического кода, когда триплет нуклеотидов кодировал аминокислоту. С появлением примитивного генетического аппарата обладавшие им протоклетки смогли передавать всем своим потомкам способность синтезировать специфические полипептиды. Образующиеся из них линии давали семейства родственных протоклеток с наследуемыми свойствами, которые подвергались естественному отбору.
Первые живые организмы были гетеротрофными и использовали готовые органические вещества первичного бульона. Автотрофы скорее всего произошли от гетеротрофов на следующем этапе эволюции. Причиной явилось уменьшение количества готовых органических веществ в первичном бульоне, т.к. увеличилось количество протобионтов, а позднее первых живых организмов. Это обострило конкуренцию преимущество стали иметь живые организмы, использующие альтернативные источники энергии. Таким неисчерпаемым источником энергии стал солнечный свет. Сначала это была ультрафиолетовая часть спектра, позднее, с появлением кислорода, в атмосфере начал формироваться озоновый экран – препятствие для ультрафиолетового излучения и преимущество получили организмы, имеющие катализаторы, позволяющие использовать видимую часть спектра для осуществления окислительно-восстановительных реакций. Возник фотосинтез. Это привело к еще большему увеличению содержания кислорода в атмосфере и возникновению процесса дыхания. Накопление кислорода в атмосфере также привело к окончанию абиогенного синтеза.
studfiles.net
термическая теория – это… Что такое термическая теория?
- термическая теория
- adj
geol. thermische Expansionstheorie
Универсальный русско-немецкий словарь. Академик.ру. 2011.
- термическая сушка осадка
- термическая технология
Смотреть что такое “термическая теория” в других словарях:
Термическая обработка древесины водой — – термическая обработка древесины в воде при температуре до 25°С. [ГОСТ 17743 86] Рубрика термина: Древесина Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника … Энциклопедия терминов, определений и пояснений строительных материалов
Термическая обработка — – тепловая обработка полуфабриката при температуре ниже 800оС. [ИСО 836 2001] Рубрика термина: Огнеупоры Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника … Энциклопедия терминов, определений и пояснений строительных материалов
Термическая обработка огнеупорного сырья — [огнеупора] – обработка огнеупорного сырья [огнеупора] под воздействием источников тепловой энергии для обеспечения заданных свойств. [ГОСТ Р 52918 2008] Рубрика термина: Огнеупоры Рубрики энциклопедии: Абразивное оборудование, Абразивы,… … Энциклопедия терминов, определений и пояснений строительных материалов
Термическая опасность производства (лакокрасочного материала) — – опасность, возникающая при контакте с нагретыми частями оборудования и лакокрасочными материалами. [ГОСТ Р 52362 2005] Рубрика термина: Лаки Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
Термическая стойкость жаростойких бетонов — Термическая стойкость жаростойких бетонов – стойкость жаростойкого бетона при периодическом циклическом нагреве до 800°С. и охлаждении в воде или на воздухе, характеризуемая числом циклов, которое выдерживает бетон до разрушения или… … Энциклопедия терминов, определений и пояснений строительных материалов
Термическая стойкость огнеупорного изделия — – способность огнеупорного изделия сопротивляться разрушению, происходящему в результате резкой смены температур при поочередном нагреве и охлаждении, выраженная числом теплосмен. Примечание. Теплосмена – нагрев и резкое охлаждение… … Энциклопедия терминов, определений и пояснений строительных материалов
Термическая обработка — металлов, процесс обработки изделий из металлов и сплавов путём теплового воздействия с целью изменения их структуры и свойств в заданном направлении. Это воздействие может сочетаться также с химическим, деформационным, магнитным и др.… … Большая советская энциклопедия
МЕТАЛЛОВ ТЕРМИЧЕСКАЯ ОБРАБОТКА — определенный временной цикл нагрева и охлаждения, которому подвергают металлы для изменения их физических свойств. Термообработка в обычном смысле этого термина проводится при температурах, не достигающих точки плавления. Процессы плавления и… … Энциклопедия Кольера
Газовоздушная термическая обработка древесины — – термическая обработка древесины в воздухе или газовоздушной среде. [ГОСТ 17743 86] Рубрика термина: Древесина Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехн … Энциклопедия терминов, определений и пояснений строительных материалов
Обработка древесины газовоздушная термическая — – термическая обработка древесины в воздухе или газовоздушной среде. [ГОСТ 17743 86] Рубрика термина: Древесина Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехн … Энциклопедия терминов, определений и пояснений строительных материалов
Ступенчатая термическая обработка огнеупорного сырья — Обработка ступенчатая термическая огнеупорного сырья [огнеупора] –термическая обработка огнеупорного сырья [огнеупора], режим которой предусматривает две или более выдержки при различных температурах. [ГОСТ Р 52918 2008] Рубрика термина:… … Энциклопедия терминов, определений и пояснений строительных материалов
universal_ru_de.academic.ru
Теория – термическая обработка – сталь
Теория – термическая обработка – сталь
Cтраница 1
Теория термической обработки стали преследует цель объяснить физическую сущность процессов, протекающих в ней при нагреве, выдержке и последующем охлаждении. [1]
Теория термической обработки стали основана на общей теории фазовых превращений, протекающих в сплавах в твердом состоянии ( см. гл. Знание теории фазовых и структурных превращений, протекающих при нагреве и охлаждении стали с различной скоростью, позволяет управлять процессами термической обработки и получать сталь с необходимыми структурой и свойствами. [3]
Теория термической обработки стали дает возможность объяснить физическую сущность превращений, протекающих в ней при нагреве, выдержке и охлаждении; их механизм и кинетику. Знание теории фазовых превращений позволяет управлять процессами термической обработки и получать сталь с необходимыми структурой и свойствами. [4]
Изложена теория термической обработки сталей, чугунов, цветных металлов и сплавов. Проанализированы изменения структуры и свойств при закалке, отпуске, старении, отжиге с фазовой перекристаллизацией, рекристаллизационном и дорекристаллизационном отжиге, гомогенизации, отжиге для уменьшения напряжений, химико-термической, термомеханической и других разновидностях термообработки. [5]
Разработка теории термической обработки стали, создание новых способов термической обработки и новых марок качественных сталей и широкое внедрение достижений отечественной науки о термической обработке в социалистической промышленности проводились с большим успехом Николаем Анатольевичем Минкевичем ( 1883 – 1942), Александром Львовичем Бабошиным ( 1872 – 1938), Сергеем Самойловичем Штейн-бергом ( 1872 – 1940), Михаилом Григорьевичем Окновым ( 1878 – 1942) и проводятся в настоящее время многочисленными их учениками – учеными и инженерами. [6]
Настоящая глава посвящена теории термической обработки стали и базируется на общей теории фазовых превращений переохлажденных систем, кратко описанных в § 10, гл. [7]
Настоящая глава посвящена теории термической обработки стали и базируется на общей теории фазовых превращений переохлажденных систем, кратко описанных в § 10 гл. Этот параграф рекомендуется повторить, перед изучением настоящей главы. [8]
В данной главе рассмотрена теория термической обработки стали на основе общей теории фазовых превращений переохлажденных систем, кратко описанных в гл. [10]
Значение работ Д. К. Чернова в развитии металловедения заключается не только в том, что им были правильно решены очень сложные вопросы создание теории термической обработки стали, установление законов кристаллизации стальных слитков, разработка теории выгорания каналов орудий, разработка теории бессемерования стали и другие), но и в том, что он первый в мире указал правильные пути, по которым должно развиваться научное металловедение. [11]
Особенно разнообразна термическая обработка стали. Основные положения теории термической обработки стали будут рассмотрены ниже. [12]
В период 1868 – 1876 гг. Д.К. Чернов проводит цикл исследований по установлению взаимосвязей между теиловой обработкой стали, ее структурой и свойствами и создает теорию кристаллизации стали. В ряде работ он формулирует основы современного металловедения, теорию термической обработки стали, устанавливает значения критических точек в диаграмме состояния железо-углерод. В 1891 году выходит в свет его курс Сталелитейное дело – первый в России труд по металловедению. [13]
Подобная ситуация имела место в жизни великого металлурга Д. К. Чернова: наблюдая элементарный способ проверки годности корабельных пушек ( стволов), он обратил внимание, что одни, сброшенные с четвертого этажа заводского корпуса, разрушались, у других же падение проходило без поломки. Осмыслив этот факт, он пришел к выводу о сложных превращениях в стали при нагреве: он понял, что могут быть структуры высокопрочные и низкопрочные. Для обеспечения условий получения высокопрочных структур надо было создать определенный режим нагрева, т.е. соблюдать определенную температуру, названную им критической; эти наблюдения Чернов обобщил в виде закона полиморфизма, положившего начало развитию теории термической обработки стали. [14]
Теоретическое значение таких диаграмм заключается в том, что они хотя и охватывают меньший опытный материал в сравнении с диаграммой сплавов железа с углеродом, так как для сталей с неодинаковым содержанием углерода и разных марок они различны, но зато содержат чрезвычайно важный фактор – время. Диаграммы изотермического превращения аустенита дают картину всех изменений аустенита ( кинетику его превращения) при разных температурах, позволяют в наглядной форме объяснить происхождение и природу структур, получаемых при термической обработке, выявляют влияние температуры превращения на структуру и свойства стали. Эти диаграммы позволяют оценить действие величины зерна и легирующих элементов на превращение аустенита, глубину прокаливаемости, микроструктуру, механические и другие свойства стали. Наконец, они служат обоснованием теории термической обработки стали. [15]
Страницы: 1 2
www.ngpedia.ru
25. Основы теории термической обработки.
Под термической обработкой понимают изменение структуры, а следовательно, и свойств стали при нагреве до заданной температуры, выдержке при этой температуре и охлаждении с заданной скоростью.
При термической обработке сталей необходимо учитывать фазовые и структурные превращения, происходящие при различных скоростях нагрева и охлаждения. Диаграмма Железо-Углерод дает представление о фазовых и структурных превращениях при бесконечно малых скоростях нагрева и охлаждения. Иными словами на диаграмме представлены фазы и структурные составляющие в равновесном состоянии. Увеличение скорости охлаждения может тормозить протекание диффузионных процессов, а иногда и полностью их подавлять, поэтому реальные условия нагрева и охлаждения и обеспечивают ту или иную структуру сплавов.
Основные виды термической обработки.
К основным видам относятся отжиг, закалка и отпуск. Но прежде чем говорить об этих видах, необходимо ввести понятие критической точки. Критические точки обозначаются буквой А : А1 или А3. А1 лежит на линии PSK, а А3 – на линиях GS и SE. Для того, чтобы
отличать критические точки при нагреве от критических точек при охлаждении в первом случае перед цифрой ставят букву c – Аc1, а во втором – букву r – Аr1. Для того, чтобы отличать критические точки А3 для доэвтектоидных сталей (GS) от А3 заэвтектоидных (SE), в первом случае пишут Аc3 и Аr3, а во втором – Аcm и Аrm.
О
тжиг – фазовая перекристаллизация, которая
происходит при нагреве стали выше Аc3 с последующей выдержкой и медленным
охлаждением. Если нет необходимости в
полной перекристаллизации структурных
составляющих, проводят нагрев стали
выше точки Аc1 (плюс выдержка и медленное охлаждение,
процесс получил название неполный
отжиг). Отжиг приводит
структуру стали в состояние близкое к
равновесному. Структура доэвтектоидных
сталей после отжига – Ферит + Перлит,
эвтектоидной стали – Перлит, заэвтектоидных
– Перлит + Цементит.
Первое отклонение структуры от равновесного состояния происходит при нагреве стали выше точки Аc3, выдержке и охлаждении на спокойном воздухе – нормализация.
Закалка – нагрев стали выше критической точки Аc3 с последующей выдержкой и быстрым охлаждением. При быстром охлаждении подавляются все диффузионные процессы и образуется новая структура, характерная для закаленной стали – мартенсит. Мартенсит – перенасыщенный твердый раствор углерода в - железе.

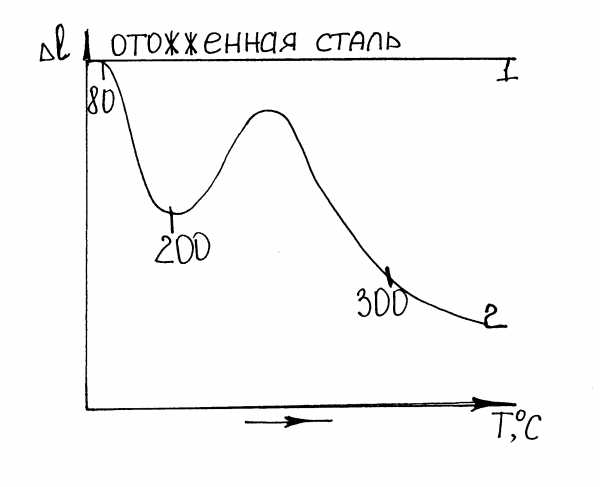

Отпуск – нагрев закаленной стали ниже точки Аc1 с последующей выдержкой и охлаждением с заданной скоростью. В практике обработки стали и других сплавов применяют также сочетания химических и термических воздействий (химико-термическая обработка). При химико-термической обработке в процессе нагрева деталей в поверхность последних внедряют атомы других элементов. Например, если дополнительно обрабатывать сталь углеродом, то процесс называется цементацией; азотом – азотированием; одновременно азотом и углеродом – цианированием; хромом – хромированием, и т.д.
studfiles.net
Теория – термическая обработка – Большая Энциклопедия Нефти и Газа, статья, страница 1
Теория – термическая обработка
Cтраница 1
Теория термической обработки – это учение об изменениях структуры и свойств, не исчезающих после прекращения теплового воздействия на материал. [1]
Теория термической обработки является центральной учебной дисциплиной в подготовке металловедов и термистов. Перед ее изучением студент должен освоить физическую химию, кристаллографию, металлографию, учение о дефектах кристаллической решетки, изучить механические свойства и методы испытания металлов. [2]
Теория термической обработки является частью металловедения. Главное в металловедении – это учение о связи между строением и технически важными свойствами металлов и сплавов. При нагреве и охлаждении изменяется структура металлического материала, что обусловливает изменение механических, физических и химических свойств и влияет на его поведение при обработке и эксплуатации. [3]
Теорию термической обработки составляет учение об изменениях строения и свойств металлов или сплавов при тепловом воздействии, не исчезающих после его прекращения. [4]
Основы теории термической обработки были созданы в 1868 г. Д. К. Черновым в его учении о критических точках. [5]
Пересмотрен раздел Теория термической обработки: часть глав написана заново и на более высоком уровне; существенно дополнены главы, в которых освещаются вопросы практики термической обработки металлических полуфабрикатов, приведены составы и свойства новых сталей и сплавов. [6]
В основе теории термической обработки лежат факторы фазовых и структурных превращений, которые протекают при нагреве и охлаждении металлов и сплавов. [7]
Для изучения теории термической обработки легированных сталей используются диаграммы. [8]
Решающие изменения в теории термической обработки произошли в конце 20 – х, начале 30 – х годов нашего века. [9]
Решающие изменения в теории термической обработки произошли в конце 20 – х – начале 30 – х годов нашего века. [10]
Однако основные достижения в теории термической обработки были достигнуты в конце 20 – х – начале 30 – х годов нашего века. [11]
Книга написана по программе курса Теория термической обработки, который автор читает в Московском институте стали и сплавов студентам, специализирующимся по металловедению цветных редких металлов. [12]
Большие успехи достигнуты в разработке теории термической обработки и методов технологии термической обработки в годы пятилеток. [14]
В последние 10 – 15 лет теория термической обработки развивалась очень быстрыми темпами. Для ее развития наиболее характерно все большее использование научных представлений и экспериментальных методов физики металлов, в особенности учения о дефектах кристаллической решетки, с целью более глубокого понимания природы, механизма и кинетики структурных изменений и закономерностей изменения свойств металлов и сплавов при тепловом воздействии. В результате весьма подробно изучены процессы термообработки давно используемых новых металлических материалов. [15]
Страницы: 1 2 3
www.ngpedia.ru
2. Основы теории термической обработки
2.1 Виды термической обработки металлов.
Свойства сплава зависят от его структуры. Основным способом, позволяющим изменять структуру, а, следовательно, и свойства является термическая обработка.
Основы термической обработки разработал Чернов Д.К.. В дальнейшем они развивались в работах Бочвара А.А., Курдюмова Г.В., Гуляева А.П.
Термической обработкойназывают совокупность операций нагрева металла до определенной температуры, выдержки при этой температуре и охлаждения с определенной скоростью. Целью термической обработки является придание металлу необходимых механических и физических свойств в результате изменения внутреннего строения (структуры) металла.
Термической обработке подвергают большинство заготовок (полуфабрикатов) и изделий из стали и цветных сплавов. Именно термическая обработка позволяет изменять структуру металла в нужном направлении и позволяет получать необходимый уровень твердости, прочности, пластичности и других свойств.
Режим термической обработкихарактеризуют следующие основные параметры: скорость и режим нагрева, максимальная температура нагрева, время выдержки в печи при температуре нагрева, и скорость и режим охлаждения.
Термическая обработка является одним из наиболее распространенных в современной технике способов получения заданных свойств металла. Термическую обработку используют либо в качестве промежуточной операции для улучшения обрабатываемости полуфабриката давлением, резанием и др., либо как окончательную операцию технологического процесса, обеспечивающую заданный уровень физико-механических свойств детали.
Термическая обработка включает в себя нагрев, выдержку и охлаждение металла, выполняемые в определенной последовательности при определенных режимах, с целью изменения внутреннего строения сплава и получения нужных свойств. Обычно ее схематично можно представить в виде графика в осях температура – время, (рис. 18).
Рис.18 Графики различных видов термообработки: отжига (1, 1а), закалки (2, 2а), отпуска (3), нормализации (4)
Термическая обработка подразделяется на собственно термическую, химико-термическую и термомеханическую (или деформационно-термическую).
Собственно термическая обработка заключается только в термическом воздействии на металл или сплав, химико-термическая — в сочетании термического и химического воздействия, термомеханическая — в сочетании термического воздействия и пластической деформации.
Собственно термическая обработка включает следующие основные виды:
-отжиг 1-го рода
-отжиг 2-го рода
-закалку с полиморфным превращением
-закалку без полиморфного превращения
-отпуск
-старение
Эти виды термической обработки относятся и к сталям, и к цветным металлам.
2.2 Отжиг
Отжиг – термическая обработка, заключающаяся в нагреве металла до определенной температуры, выдержки и охлаждении с отключенной печью (т.е. с минимально возможной скоростью, порядка 50-100 град/час).
Отжиг 1 рода – применяется для любых металлов и сплавов. Его проведение не обусловлено фазовыми превращениями в твердом состоянии. Нагрев, при отжиге первого рода, повышая подвижность атомов, частично или полностью устраняет химическую неоднородность, уменьшает внутренние напряжения. Основное значение имеет температура нагрева и время выдержки. Характерным является медленное охлаждение
Разновидностями отжига первого рода являются:
гомогенизационный (диффузионный)
рекристаллизационный;
отжиг для снятия внутреннего напряжения после ковки, сварки, литья.
Гомогенизационный (диффузионный) отжиг – это термическая обработка, при которой главным процессом является устранение последствий дендритной ликвации (химической неоднородности) в отливках и слитках. Он представляет собой длительную выдержку при высоких температурах, при которых протекают диффузионные процессы, не успевшие завершиться при кристаллизации. Ориентировочная температура для сталей -1100-1300оС в течение 20-50 ч, для алюминиевых сплавов 420-450оС.
Рекристаллизационный отжиг – это термическая обработка деформированного металла, при которой главным процессом является рекристаллизация металла.Этот вид отжига устраняет отклонения в структуре от равновесного состояния, возникающие при пластической деформации. При обработке давлением, особенно холодной, металл наклёпывается, его прочность возрастает, а пластичность снижается из-за повышения плотности дислокаций в кристаллитах. При нагреве наклёпанного металла выше некоторой температуры развивается первичная, и затем собирательная рекристаллизация, при которой плотность дислокаций резко снижается. В результате металл разупрочняется и становится пластичнее. Такой отжиг используют для улучшения обрабатываемости давлением и придания металлу необходимого сочетания твёрдости, прочности и пластичности. Как правило, при рекристаллизационном отжиге стремятся получить безтекстурный материал, в котором отсутствует анизотропия свойств. В производстве листов из трансформаторной стали рекристаллизационный отжиг применяют для получения желательной текстуры металла, возникающей при рекристаллизации.
Отжиг для снятия внутренних напряжений – это термическая обработка, при которой главным процессом является полная или частичная релаксация остаточных напряжений при нагреве и охлаждении.Отжиг, уменьшающий напряжения, применяют к изделиям, в которых при обработке давлением, литье, сварке, термообработке и др. технологических процессах возникли недопустимо большие остаточные напряжения, взаимно уравновешивающиеся внутри тела без участия внешних нагрузок. Остаточные напряжения могут вызвать искажение формы и размеров изделия во время его обработки, эксплуатации или хранении на складе. При нагревании изделия предел текучести снижается и, когда он становится меньше остаточных напряжений, происходит быстрая их разрядка путём пластического течения в разных слоях металла.
Отжиг II рода – отжиг металлов и сплавов, испытывающих фазовые превращения в твердом состоянии. Этот вид отжига проводится для сплавов, в которых имеются полиморфные или эвтектоидные превращения, а также переменная растворимость компонентов в твердом состоянии. Отжиг второго рода проводят с целью получения равновесной структуры и подготовки ее к дальнейшей обработке. В результате отжига измельчается зерно, повышаются пластичность и вязкость, снижаются прочность и твердость, улучшается обрабатываемость резанием. Он характеризуется нагревом до температур выше критических и очень медленным охлаждением, как правило, вместе с печьюили на воздухе. В последнем случае процесс называется нормализацией. Отжиг 2-го рода применяют чаще всего к стали для общего измельчения структуры, смягчения и улучшения обрабатываемости резанием.
studfiles.net
