ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ | ΠŸΡ€Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΠ°Ρ элСктроника

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅? Π§Π°Ρ‰Π΅ всСго эту Ρ„Ρ€Π°Π·Ρƒ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΠ»Ρ‹ΡˆΠ°Ρ‚ΡŒ ΠΎΡ‚ элСктриков, Π° Ρ‚Π°ΠΊΠΆΠ΅ людСй, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²ΠΎΠΎΠ±Ρ‰Π΅ Π½Π΅ ΠΏΠΎΠ½ΠΈΠΌΠ°ΡŽΡ‚ Π² элСктроникС ΠΈ элСктрикС. На любой вопрос, ΠΏΠΎΡ‡Π΅ΠΌΡƒ пошСл Π΄Ρ‹ΠΌ с ΠΊΠ°ΠΊΠΎΠ³ΠΎ-Π»ΠΈΠ±ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π»ΠΈΠ±ΠΎ устройства, всС ΠΊΠ°ΠΊ ΠΎΠ΄ΠΈΠ½ глаголят:Β» ΠŸΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅Β». ΠžΡ‡Π΅Π½ΡŒ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΎΡ‚ΠΌΠ°Π· для Ρ‚Π΅Ρ…, ΠΊΡ‚ΠΎ ΠΆΠ΅Π»Π°Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ ΡƒΠΌΠ½Ρ‹ΠΌ Π½Π΅Π·Π½Π°ΠΉΠΊΠΎΠΉ).

ΠŸΡ€ΠΈΡ€ΠΎΠ΄Π° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания

Π”Π°Π²Π°ΠΉΡ‚Π΅ рассмотрим ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΡƒΡŽ Ρ†Π΅ΠΏΡŒ, ΡΠΎΡΡ‚ΠΎΡΡ‰ΡƒΡŽ ΠΈΠ· Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΈ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ аккумулятора:

Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС, ΠΏΠΎ Ρ†Π΅ΠΏΠΈ ΠΏΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΠΎΠΊ ΠΈ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° Π±ΡƒΠ΄Π΅Ρ‚ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ.

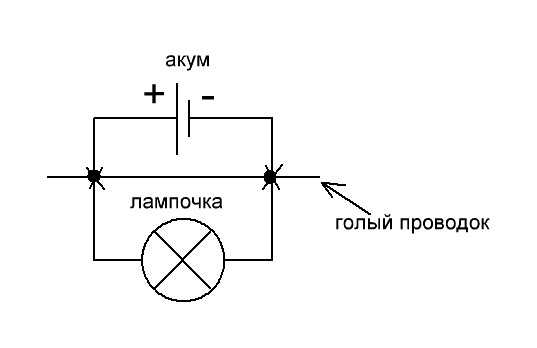

ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρ‡Ρ‚ΠΎ наши ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Π΅Π΄ΡƒΡ‚Β  ΠΊ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ΅, Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ Π³ΠΎΠ»Ρ‹Π΅. Π’Π΄Ρ€ΡƒΠ³ ΠΊΠ°ΠΊΠΈΠΌ-Ρ‚ΠΎ Ρ‡ΡƒΠ΄ΠΎΠΌ Π½Π° эти ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ ΠΏΠ°Π΄Π΅Ρ‚ Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ Ρ‚Π°ΠΊΠΎΠΉ ΠΆΠ΅ Π³ΠΎΠ»Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄. Π­Ρ‚ΠΎΡ‚ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ Π·Π°ΠΌΡ‹ΠΊΠ°Π΅Ρ‚ наши Π΄Π²Π° ΠΎΠ³ΠΎΠ»Π΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΈ начинаСтся  самоС интСрСсноС β€” Π² схСмС Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ (ΠšΠ—). ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ β€” это ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΉ ΠΏΡƒΡ‚ΡŒ для прохоТдСния элСктричСского Ρ‚ΠΎΠΊΠ° ΠΏΠΎ Ρ†Π΅ΠΏΠΈ, Π³Π΄Π΅ наимСньшСС сопротивлСниС.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Ρ‚ΠΎΠΊΒ  Ρ‚Π΅Ρ‡Π΅Ρ‚Β  ΠΈ ΠΏΠΎ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ΅, ΠΈ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΡƒ. Но Ρƒ нас сопротивлСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ мСньшС, Ρ‡Π΅ΠΌ сопротивлСниС Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ,Β  ΠΈ ΠΏΠΎΡ‡Ρ‚ΠΈ вСсь Ρ‚ΠΎΠΊ ΠΏΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΡƒΠ΄Π°, Π³Π΄Π΅ мСньшСС сопротивлСниС β€” Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΡƒ. А Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ сопротивлСниС Ρƒ нашСго ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΎΡ‡Π΅Π½ΡŒ ΠΌΠ°Π»ΠΎ, Ρ‚ΠΎ ΠΈ Ρ‚ΠΎΠΊ, ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΏΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ большой, согласно Π—Π°ΠΊΠΎΠ½Ρƒ Ома. А Ссли ΠΏΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ большой Ρ‚ΠΎΠΊ, ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΈ количСство Ρ‚Π΅ΠΏΠ»ΠΎΡ‚Ρ‹, выдСляСмоС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΎΠΌ, Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ большим, согласно Π—Π°ΠΊΠΎΠ½Ρƒ ДТоуля-Π›Π΅Π½Ρ†Π°. Π’ ΠΊΠΎΠ½Ρ†Π΅ ΠΊΠΎΠ½Ρ†ΠΎΠ², ΠΏΠΎ Ρ†Π΅ΠΏΠΈ, которая  Π²Ρ‹Π΄Π΅Π»Π΅Π½Π° красным Ρ†Π²Π΅Ρ‚ΠΎΠΌ, Π±ΡƒΠ΄Π΅Ρ‚ Ρ‚Π΅Ρ‡ΡŒ большая сила Ρ‚ΠΎΠΊΠ° ΠΈ эта Ρ†Π΅ΠΏΡŒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ сильно Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚ΡŒΡΡ. НагрСв ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ ΠΈΡ… Π²Ρ‹Π³ΠΎΡ€Π°Π½ΠΈΡŽ ΠΈΠ»ΠΈ Π΄Π°ΠΆΠ΅ ΠΊ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΡŽ. Π­Ρ‚ΠΎΡ‚ случай ΠΊΠ°ΠΊ Ρ€Π°Π· носит Π½Π°Π·Π²Π°Π½ΠΈΠ΅

ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

Π’Ρ‹, Π½Π°Π²Π΅Ρ€Π½ΠΎΠ΅, Π½Π΅ Ρ€Π°Π· ΡΠ»Ρ‹ΡˆΠ°Π»ΠΈ Π² сводкС новостСй, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠΆΠ°Ρ€ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ΅Π» ΠΈΠ·-Π·Π° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π’ этом случаС ΠΎΠ³ΠΎΠ»Π΅Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ Ρ„Π°Π·Ρ‹ Π² ΠΊΠ°ΠΊΠΎΠΌ-Ρ‚ΠΎ мСстС Π·Π°Π΄Π΅Π²Π°Π» ΠΎΠ³ΠΎΠ»Π΅Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ нуля, Π»ΠΈΠ±ΠΎ Ρ„Π°Π·Π° Π·Π°Π΄Π΅Π²Π°Π»Π° зСмлю. Π’ΠΎΠ·Π½ΠΈΠΊΠ°Π»ΠΎ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅, ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° стали Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚ΡŒΡΡ Π΄ΠΎ Ρ‚Π°ΠΊΠΎΠΉ стСпСни, Ρ‡Ρ‚ΠΎ своим Π½Π°Π³Ρ€Π΅Π²ΠΎΠΌ воспламСнили Π±Π»ΠΈΠ·Π»Π΅ΠΆΠ°Ρ‰ΠΈΠ΅ ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚Ρ‹. ΠžΡ‚ΡΡŽΠ΄Π° ΠΏΠΎΠΆΠ°Ρ€.

Π’ основном ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ происходит  Π² старых Π΄ΠΎΠΌΠ°Ρ…Β  ΠΎΡ‚ старого кабСля, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Ρ‚Ρ€Π΅Ρ‰ΠΈΡ‚ ΠΏΠΎ швам ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ собой. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ, ΠΏΠ΅Ρ€Π²ΠΎΠ΅, Ρ‡Ρ‚ΠΎ Π½Π°Π΄ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ, покупая ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρƒ Π»ΠΈΠ±ΠΎ Π΄ΠΎΠΌ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΌ Ρ€Ρ‹Π½ΠΊΠ΅ β€” это ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ состояниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ.

Π’ΠΈΠΏΠΈΡ‡Π½Ρ‹Π΅ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания

  • ΡΠ³ΠΎΡ€Π΅Π²ΡˆΠΈΠ΅ ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ Π² радиоэлСктронной Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Π΅ (РЭА)
  • Π½Π°Π³Ρ€Π΅Π² Ρ†Π΅ΠΏΠΈ, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Ρ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания
  • Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС источника напряТСния
  • большой Ρ‚ΠΎΠΊ
  • Π΄Ρ‹ΠΌ
  • ΠΎΠ±ΡƒΠ³Π»Π΅Π½Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°
  • Π²Ρ‹Π³ΠΎΡ€Π΅Π²ΡˆΠΈΠ΅ Π΄ΠΎΡ€ΠΎΠΆΠΊΠΈ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹
  • Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Π½Π°Π³Π°Ρ€Β  Π² мСстС, Π³Π΄Π΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ ΠšΠ—

Β

Как ΠΆΠ΅ Π±ΠΎΡ€ΠΎΡ‚ΡŒΡΡ с ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ? Π­Ρ‚ΠΎ, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ, автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΈ ΡΡ‚Π°Ρ€Π°Ρ‚ΡŒΡΡ Π΄Π΅Π»Π°Ρ‚ΡŒ Π°ΠΊΠΊΡƒΡ€Π°Ρ‚Π½Ρ‹ΠΉ ΠΌΠΎΠ½Ρ‚Π°ΠΆ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ.

www.ruselectronic.com

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ это простым языком

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅

ЭлСктричСский скат почСсал хвостом нос ΠΈ ΡƒΠΌΠ΅Ρ€ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

ΠŸΠΎΡΡ‚ΡƒΠΏΠΈΠ» вопрос ΠΎΡ‚ нашСго читатСля, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΈ ΠΊΠ°ΠΊ Π΅Π³ΠΎ ΡƒΠ·Π½Π°Ρ‚ΡŒ? Ну Ρ‡Ρ‚ΠΎ ΠΆΠ΅, Π½Π° Ρ…ΠΎΡ€ΠΎΡˆΠΈΠΉ вопрос ΠΏΠΎΠΏΡ€ΠΎΠ±ΡƒΠ΅ΠΌ Π΄Π°Ρ‚ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΠΈΠΉ ΠΎΡ‚Π²Π΅Ρ‚.

Π”Π°Π²Π°ΠΉΡ‚Π΅ рассмотрим ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΡƒΡŽ Ρ†Π΅ΠΏΡŒ, ΡΠΎΡΡ‚ΠΎΡΡ‰ΡƒΡŽ ΠΈΠ· Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΈ, ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Π°ΠΊΡƒΠΌΠ°:

По Ρ†Π΅ΠΏΠΈ Ρ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΠΎΠΊ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ ΠΈ Ρƒ нас Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Π³ΠΎΡ€Π΅Ρ‚ΡŒ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°. ВсС просто.

Π”Π°Π²Π°ΠΉΡ‚Π΅ ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρ‡Ρ‚ΠΎ наши ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Π΅Π΄ΡƒΡ‚ ΠΊ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ΅ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ Π³ΠΎΠ»Ρ‹Π΅ ΠΈ Π²Π΄Ρ€ΡƒΠ³ ΠΊΠ°ΠΊΠΈΠΌ Ρ‚ΠΎ Ρ‡ΡƒΠ΄ΠΎΠΌ Π½Π° эти ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ лоТится Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ Ρ‚Π°ΠΊΠΎΠΉ ΠΆΠ΅ Π³ΠΎΠ»Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄. Π­Ρ‚ΠΎΡ‚ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΊ Π·Π°ΠΌΡ‹ΠΊΠ°Π΅Ρ‚ наши Π΄Π²Π° ΠΎΠ³ΠΎΠ»Π΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. И Π²ΠΎΡ‚ начинаСтся самоС интСрСсноС β€” Π² схСмС Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚

ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ (ΠšΠ—).ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ β€” это ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΉ ΠΏΡƒΡ‚ΡŒ для прохоТдСния элСктричСского Ρ‚ΠΎΠΊΠ° ΠΏΠΎ Ρ†Π΅ΠΏΠΈ, Π³Π΄Π΅ наимСньшСС сопротивлСниС.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Ρ‚ΠΎΠΊ Ρ‚Π΅Ρ‡Π΅Ρ‚ ΠΈ ΠΏΠΎ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ΅ ΠΈ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΡƒ. Но, Ρƒ нас сопротивлСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ мСньшС, Ρ‡Π΅ΠΌ сопротивлСниС Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ, ΠΈ ΠΏΠΎΡ‡Ρ‚ΠΈ вСсь Ρ‚ΠΎΠΊ ΠΏΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΡƒΠ΄Π°, Π³Π΄Π΅ мСньшСС сопротивлСниС β€” Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΡƒ. А Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ сопротивлСниС Ρƒ нашСго ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° ΠΎΡ‡Π΅Π½ΡŒ ΠΌΠ°Π»ΠΎ, Ρ‚ΠΎ ΠΈ Ρ‚ΠΎΠΊ ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ большой, согласно Π—Π°ΠΊΠΎΠ½Ρƒ Ома. А Ссли ΠΏΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ большой Ρ‚ΠΎΠΊ, ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈ количСство Ρ‚Π΅ΠΏΠ»ΠΎΡ‚Ρ‹, выдСляСмоС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΎΠΌ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ большим, согласно Π—Π°ΠΊΠΎΠ½Ρƒ ДТоуля-Π›Π΅Π½Ρ†Π° .

Π’ ΠΊΠΎΠ½Ρ†Π΅ ΠΊΠΎΠ½Ρ†ΠΎΠ² ΠΏΠΎ Ρ†Π΅ΠΏΠΈ, которая Π²Ρ‹Π΄Π΅Π»Π΅Π½Π° красным. Π±ΡƒΠ΄Π΅Ρ‚ Ρ‚Π΅Ρ‡ΡŒ большой Ρ‚ΠΎΠΊ ΠΈ ΠΎΠ½Π° Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ сильно Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚ΡŒΡΡ. Π’Π°ΠΊ сильно, Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ»ΡƒΡ‡ΠΈΡ‚ΡŒΡΡ Π΄Π°ΠΆΠ΅ ΠΏΠΎΠΆΠ°Ρ€.

Π’Ρ‹ Π½Π°Π²Π΅Ρ€Π½ΠΎΠ΅ Π½Π΅ Ρ€Π°Π· ΡΠ»Ρ‹ΡˆΠ°Π»ΠΈ Π² сводкС новостСй, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠΆΠ°Ρ€ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ΅Π» ΠΈΠ·-Π·Π° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π’ этом случаС ΠΎΠ³ΠΎΠ»Π΅Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ Ρ„Π°Π·Ρ‹ Π² ΠΊΠ°ΠΊΠΎΠΌ Ρ‚ΠΎ мСстС Π·Π°Π΄Π΅Π²Π°Π΅Ρ‚ ΠΎΠ³ΠΎΠ»Π΅Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ нуля. Π’ основном ΠšΠ— Π² ΠΆΠΈΠ»Ρ‹Ρ… Π΄ΠΎΠΌΠ°Ρ… происходит ΠΎΡ‚ старого кабСля, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Ρ‚Ρ€Π΅Ρ‰ΠΈΡ‚ ΠΏΠΎ швам Π² любом ΡƒΠ΄ΠΎΠ±Π½ΠΎΠΌ случаС ΠΈ ΠΎΡ‚ Π²Π»Π°Π³ΠΈ, которая ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠΏΠ°ΡΡ‚ΡŒ Π½Π° кабСль. Но Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΠΌΠ΅Π΅Ρ‚ мСсто ΠΈ чСловСчСский Ρ„Π°ΠΊΡ‚ΠΎΡ€. Π­Ρ‚ΠΎ, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, нСсоблюдСниС ΠΌΠ΅Ρ€ бСзопасности ΠΏΡ€ΠΈ пользовании элСктричСским Ρ‚ΠΎΠΊΠΎΠΌ.

ВсС Π’Ρ‹ ΡΠ»Ρ‹ΡˆΠ°Π»ΠΈ, Ρ‡Ρ‚ΠΎ нСльзя Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ мноТСство ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ Π² ΠΎΠ΄Π½Ρƒ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΡƒ, Π²ΠΎΠ·Π½ΠΈΠΊΠ½Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ° сСти ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΡ‚ΠΈ ΠΏΠΎΠΆΠ°Ρ€. Рассмотрим этот случай Π±ΠΎΠ»Π΅Π΅ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ. ΠŸΡƒΡΡ‚ΡŒ Π² Π½Π°ΡˆΡƒ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΡƒ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ элСктроэнСргии. ΠœΡ‹ ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌ Ρ‚Ρ€ΠΎΠΉΠ½ΠΈΠΊΠΈ ΠΈΠ»ΠΈ сСтСвыС ΡƒΠ΄Π»ΠΈΠ½ΠΈΡ‚Π΅Π»ΠΈ. Но схСматичСски я ΠΏΠΎΠΊΠ°Π·Π°Π» это Ρ‚Π°ΠΊ:

Π§Π΅ΠΌ большС ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ Π² ΡΠ΅Ρ‚ΡŒ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ, Ρ‚Π΅ΠΌ мСньшС сопротивлСниС Ρ†Π΅ΠΏΠΈ. ΠŸΡ€ΠΎ Ρ‚ΠΎ, ΠΊΠ°ΠΊ Π²Ρ‹Ρ‡ΠΈΡΠ»ΠΈΡ‚ΡŒ сопротивлСниС, Π΅ΡΡ‚ΡŒ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ Π² ΡΡ‚Π°Ρ‚ΡŒΠ΅ Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ссли Ρƒ нас сопротивлСниС становится мСньшС, Ρ‚ΠΎΠΊ стаСт большС β€” Π—Π°ΠΊΠΎΠ½ Ома. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, возрастаСт ΠΈ количСство Ρ‚Π΅ΠΏΠ»ΠΎΡ‚Ρ‹, выдСляСмоС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ сСтСвого удлинитСля ΠΈΠ»ΠΈ Ρ‚Ρ€ΠΎΠΉΠ½ΠΈΠΊΠ° β€” Π—Π°ΠΊΠΎΠ½ ДТоуля-Π›Π΅Π½Ρ†Π°. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π½Π°Ρ‡Π½ΡƒΡ‚ ΠΏΠ»Π°Π²ΠΈΡ‚ΡŒΡΡ ΠΈ Π² ΠΊΠΎΠ½Ρ†Π΅ ΠΊΠΎΠ½Ρ†ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ Π½Π°Ρ‡Π°Ρ‚ΡŒΡΡ ΠΏΠΎΠΆΠ°Ρ€. Битуация стаСт Π±Π»ΠΈΠ·ΠΊΠΎ ΠΊ ΠšΠ—.

Π’ Π·Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Ρ…ΠΎΡ‚Π΅Π»ΠΎΡΡŒ Π±Ρ‹ Π΄ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Ρ‚ΠΈΠΏΠΈΡ‡Π½Ρ‹Π΅ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания:

  • ΡΠ³ΠΎΡ€Π΅Π²ΡˆΠΈΠ΅ ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ Π² радиоэлСктронной Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Π΅ (РЭА)
  • Π½Π°Π³Ρ€Π΅Π² Ρ†Π΅ΠΏΠΈ, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Ρ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания
  • Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС источника напряТСния
  • большой Ρ‚ΠΎΠΊ
  • Π΄Ρ‹ΠΌ
  • ΠΎΠ±ΡƒΠ³Π»Π΅Π½Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°
  • Π²Ρ‹Π³ΠΎΡ€Π΅Π²ΡˆΠΈΠ΅ Π΄ΠΎΡ€ΠΎΠΆΠΊΠΈ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹
  • Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Π½Π°Π³Π°Ρ€ Π² мСстС, Π³Π΄Π΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ ΠšΠ—.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π² элСктричСской Ρ†Π΅ΠΏΠΈ?

December 1, 2012

Π›ΡŽΠ±ΠΎΠΉ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊ, Ρ‡ΡŒΡ Ρ€Π°Π±ΠΎΡ‚Π° связана с обслуТиваниСм элСктротСхники, ΠΎΡ‡Π΅Π½ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΠΎ Π·Π½Π°Π΅Ρ‚ ΠΎ Ρ‚Π΅Ρ… нСприятностях, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ‚Π°ΠΈΡ‚ Π² сСбС ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ (ΠΊ.Π·.). Иногда считаСтся, Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΎ прСдставляСт собой ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅. Π­Ρ‚ΠΎ Π½Π΅ Ρ‚Π°ΠΊ. ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ – это процСсс, ΠΈΠ»ΠΈ, Ссли ΡƒΠ³ΠΎΠ΄Π½ΠΎ, Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹ΠΉ Ρ€Π΅ΠΆΠΈΠΌ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΊΠ°ΠΊΠΎΠ³ΠΎ-Π»ΠΈΠ±ΠΎ участка элСктроустановки. А Π²ΠΎΡ‚ послСдствия Π΅Π³ΠΎ Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ приводят ΠΊ поврСТдСниям. ΠžΠ±Ρ‰Π΅ΠΏΡ€ΠΈΠ½ΡΡ‚ΠΎΠ΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ гласит: Β«ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ – это нСпосрСдствСнноС соСдинСниС Π΄Π²ΡƒΡ… ΠΈΠ»ΠΈ Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π΅ΠΊ элСктричСской Ρ†Π΅ΠΏΠΈ, ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‰ΠΈΡ… Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠΌ. ЯвляСтся Π½Π΅Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ (нСпрСдусмотрСнным) Ρ€Π΅ΠΆΠΈΠΌΠΎΠΌ Ρ€Π°Π±ΠΎΡ‚Ρ‹Β».

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ½ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΈΠΌΠ΅Π½Π½ΠΎ происходит Π² Ρ†Π΅ΠΏΠΈ Π² Ρ‚ΠΎΡ‚ ΠΌΠΎΠΌΠ΅Π½Ρ‚, ΠΊΠΎΠ³Π΄Π° Ρ‚Π°ΠΌ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²ΡΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ функционирования элСмСнтов ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°. ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΠΌ ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΡƒΡŽ Ρ†Π΅ΠΏΡŒ, ΡΠΎΡΡ‚ΠΎΡΡ‰ΡƒΡŽ ΠΈΠ· источника питания, Π΄Π²ΡƒΡ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² ΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ). Π’ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… условиях Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ΅ сущСствуСт Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½Π½ΠΎΠ΅ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ заряТСнных элСмСнтарных частиц, обусловлСнноС постоянным воздСйствиСм элСктродвиТущСй силы источника. Они ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°ΡŽΡ‚ΡΡ ΠΎΡ‚ ΠΎΠ΄Π½ΠΎΠ³ΠΎ полюса источника ΠΊ Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ Ρ‡Π΅Ρ€Π΅Π· Π΄Π²Π° участка ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΈ Π»Π°ΠΌΠΏΡƒ. БоотвСтствСнно, Π»Π°ΠΌΠΏΠ° ΠΈΠ·Π»ΡƒΡ‡Π°Π΅Ρ‚ свСт, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ частицы ΡΠΎΠ²Π΅Ρ€ΡˆΠ°ΡŽΡ‚ Π² Π½Π΅ΠΉ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ.

ΠŸΡ€ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΌ Ρ‚ΠΎΠΊΠ΅ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ двиТСния постоянно измСняСтся, Π½ΠΎ Π² Π΄Π°Π½Π½ΠΎΠΌ случаС это Π½Π΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎ. ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ элСктронов, проходящих ΠΏΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΌΡƒ участку Ρ†Π΅ΠΏΠΈ Π·Π° Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, ограничиваСтся сопротивлСниСм Π»Π°ΠΌΠΏΡ‹, ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ², источника Π­Π”Π‘. Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, Ρ‚ΠΎΠΊ Π½Π΅ растСт бСсконСчно, Π° соотвСтствуСт ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ²ΡˆΠ΅ΠΌΡƒΡΡ Ρ€Π΅ΠΆΠΈΠΌΡƒ.

Но Π²ΠΎΡ‚ ΠΏΠΎ ΠΊΠ°ΠΊΠΎΠΉ-Π»ΠΈΠ±ΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ поврСТдаСтся изоляция Π½Π° участкС Ρ†Π΅ΠΏΠΈ. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Π»Π°ΠΌΠΏΡƒ Π·Π°Π»ΠΈΠ»ΠΎ Π²ΠΎΠ΄ΠΎΠΉ. Π’ этом случаС Π΅Π΅ элСктричСскоС сопротивлСниС ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ Ρ‚Π΅ΠΊΡƒΡ‰ΠΈΠΉ ΠΏΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Ρƒ Ρ‚ΠΎΠΊ ограничиваСтся суммарным сопротивлСниСм источника питания, ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ Π²ΠΎΠ΄Π½ΠΎΠ³ΠΎ Β«ΠΏΠ΅Ρ€Π΅ΡˆΠ΅ΠΉΠΊΠ°Β» Π½Π° Π»Π°ΠΌΠΏΠ΅. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ эта сумма Π½Π°ΡΡ‚ΠΎΠ»ΡŒΠΊΠΎ Π½ΠΈΡ‡Ρ‚ΠΎΠΆΠ½Π°, Ρ‡Ρ‚ΠΎ Π² расчСтах Π½Π΅ учитываСтся (ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ спСциализированныС вычислСния).

Π˜Ρ‚ΠΎΠ³ΠΎΠΌ являСтся практичСски бСсконСчный рост Ρ‚ΠΎΠΊΠ°, опрСдСляСмого ΠΏΠΎ классичСскому Π·Π°ΠΊΠΎΠ½Ρƒ Ома. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС часто ΡƒΠΏΠΎΠΌΠΈΠ½Π°ΡŽΡ‚ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Она опрСдСляСтся ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΌ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ элСктричСского Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ способСн Π²Ρ‹Π΄Π°Ρ‚ΡŒ источник питания Π΄ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΈΠ· строя. ΠšΡΡ‚Π°Ρ‚ΠΈ, ΠΈΠΌΠ΅Π½Π½ΠΎ поэтому запрСщаСтся ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΎΠΌ (Π·Π°ΠΊΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ) ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½Ρ‹Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ Π±Π°Ρ‚Π°Ρ€Π΅Π΅ΠΊ.

Π₯отя Π² ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ ΠΌΡ‹ рассматриваСм устранСниС ΠΈΠ· Ρ†Π΅ΠΏΠΈ сопротивлСния Π»Π°ΠΌΠΏΡ‹ вслСдствиС попадания Π½Π° Π½Π΅Π΅ Π²ΠΎΠ΄Ρ‹, ΠΏΡ€ΠΈΡ‡ΠΈΠ½ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания мноТСство. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Ссли Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎΠ± этой ΠΆΠ΅ схСмС, Ρ‚ΠΎ ΠΊ.Π·. Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΡ‚ΡŒ, Ссли Π±ΡƒΠ΄Π΅Ρ‚ Π½Π°Ρ€ΡƒΡˆΠ΅Π½Π° изоляция хотя Π±Ρ‹ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΈ ΠΎΠ½ соприкоснСтся с Π·Π΅ΠΌΠ»Π΅ΠΉ. Π’ этом случаС Ρ‚ΠΎΠΊ ΠΎΡ‚ источника питания послСдуСт ΠΏΠΎ ΠΏΡƒΡ‚ΠΈ наимСньшСго сопротивлСния, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Π² зСмлю, ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‰ΡƒΡŽ ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠΉ Π΅ΠΌΠΊΠΎΡΡ‚ΡŒΡŽ. ΠŸΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅ изоляции сразу Π΄Π²ΡƒΡ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ ΠΈΡ… соприкосновСниС ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Ρ‚ ΠΊ Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ самому Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρƒ.

Π’Ρ‹ΡˆΠ΅ΡΠΊΠ°Π·Π°Π½Π½ΠΎΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±ΠΎΠ±Ρ‰ΠΈΡ‚ΡŒ: ΠΊ.Π· ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ с Π·Π΅ΠΌΠ»Π΅ΠΉ ΠΈ Π±Π΅Π· Π½Π΅Π΅. На происходящиС процСссы это Π½Π΅ влияСт.

О ΠΊΠ°ΠΊΠΈΡ… ΠΆΠ΅ поврСТдСниях шла Ρ€Π΅Ρ‡ΡŒ Π² Π½Π°Ρ‡Π°Π»Π΅ ΡΡ‚Π°Ρ‚ΡŒΠΈ? Как извСстно, Ρ‡Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΠΎ участкам Ρ†Π΅ΠΏΠΈ, Ρ‚Π΅ΠΌ большС ΠΈΡ… Π½Π°Π³Ρ€Π΅Π². ΠŸΡ€ΠΈ достаточной мощности источника ΠΏΡ€ΠΈ ΠΊ.Π·. Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ участки Ρ†Π΅ΠΏΠΈ попросту Π²Ρ‹Π³ΠΎΡ€Π°ΡŽΡ‚, ΠΏΡ€Π΅Π²Ρ€Π°Ρ‰Π°ΡΡΡŒ Π² ΠΌΠ΅Π΄Π½ΡƒΡŽ ΠΏΡ‹Π»ΡŒ (для ΠΌΠ΅Π΄Π½Ρ‹Ρ… элСмСнтов).

Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания довольно проста ΠΈ эффСктивна. БообщСния ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡΡ… ΠΈΠ·-Π·Π° замыкания Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚, ΠΏΡ€Π΅ΠΆΠ΄Π΅ всСго, ΠΏΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Π½Π½Ρ‹Ρ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² Π·Π°Ρ‰ΠΈΡ‚Ρ‹, Π½Π΅Π²Π΅Ρ€Π½ΠΎΠΉ сСлСктивности. Если Ρ€Π΅Ρ‡ΡŒ ΠΈΠ΄Π΅Ρ‚ ΠΎ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ Ρ†Π΅ΠΏΠΈ 220 Π’, Ρ‚ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ. Π’ Π½ΠΈΡ… ΠΏΡ€ΠΈ Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎΠΌ возрастании Ρ‚ΠΎΠΊΠ° элСктромагнитный Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ, находящийся Π²Π½ΡƒΡ‚Ρ€ΠΈ, Ρ€Π°Π·Ρ€Ρ‹Π²Π°Π΅Ρ‚ Ρ†Π΅ΠΏΡŒ.

Как ΠΎΡ€Π³Π°Π½ΠΈΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΡƒΡ‚Π΅ΡˆΠ΅ΡΡ‚Π²ΠΈΠ΅ с пользой для Π΄ΡƒΡˆΠΈ ΠΈ Ρ‚Π΅Π»Π°? Если Π²Ρ‹ ΠΎΡ‚ΠΏΡ€Π°Π²Π»ΡΠ΅Ρ‚Π΅ΡΡŒ Π² ΠΏΡƒΡ‚Π΅ΡˆΠ΅ΡΡ‚Π²ΠΈΠ΅, Ρ‚ΠΎ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ эту Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ваш ΠΌΠΎΠ·Π³ восстанавливался ΠΈ Π΄Π°ΠΆΠ΅ развивался.

10 Π·Π°Π³Π°Π΄ΠΎΡ‡Π½Ρ‹Ρ… Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΠΉ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡˆΠΎΠΊΠΈΡ€ΡƒΡŽΡ‚ Π—Π°Π΄ΠΎΠ»Π³ΠΎ Π΄ΠΎ появлСния Π˜Π½Ρ‚Π΅Ρ€Π½Π΅Ρ‚Π° ΠΈ мастСров Β«Π€ΠΎΡ‚ΠΎΡˆΠΎΠΏΠ°Β» ΠΏΠΎΠ΄Π°Π²Π»ΡΡŽΡ‰Π΅Π΅ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ сдСланных Ρ„ΠΎΡ‚ΠΎ Π±Ρ‹Π»ΠΈ ΠΏΠΎΠ΄Π»ΠΈΠ½Π½Ρ‹ΠΌΠΈ. Иногда Π½Π° снимки ΠΏΠΎΠΏΠ°Π΄Π°Π»ΠΈ поистинС Π½Π΅Π²Π΅Ρ€ΠΎ.

Π’ΠΎΠΏ-10 Ρ€Π°Π·ΠΎΡ€ΠΈΠ²ΡˆΠΈΡ…ΡΡ Π·Π²Π΅Π·Π΄ ΠžΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ΡΡ, ΠΈΠ½ΠΎΠ³Π΄Π° Π΄Π°ΠΆΠ΅ самая громкая слава заканчиваСтся ΠΏΡ€ΠΎΠ²Π°Π»ΠΎΠΌ, ΠΊΠ°ΠΊ Π² случаС с этими знамСнитостями.

20 Ρ„ΠΎΡ‚ΠΎ кошСк, сдСланных Π² ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ Кошки β€” ΡƒΠ΄ΠΈΠ²ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ создания, ΠΈ ΠΎΠ± этом, ΠΏΠΎΠΆΠ°Π»ΡƒΠΉ, Π·Π½Π°Π΅Ρ‚ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ. А Π΅Ρ‰Π΅ ΠΎΠ½ΠΈ нСвСроятно Ρ„ΠΎΡ‚ΠΎΠ³Π΅Π½ΠΈΡ‡Π½Ρ‹ ΠΈ всСгда ΡƒΠΌΠ΅ΡŽΡ‚ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ Π² ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ врСмя Π² ΠΏΡ€Π°Π²ΠΈΠ».

7 частСй Ρ‚Π΅Π»Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½Π΅ слСдуСт Ρ‚Ρ€ΠΎΠ³Π°Ρ‚ΡŒ Ρ€ΡƒΠΊΠ°ΠΌΠΈ Π”ΡƒΠΌΠ°ΠΉΡ‚Π΅ ΠΎ своСм Ρ‚Π΅Π»Π΅, ΠΊΠ°ΠΊ ΠΎ Ρ…Ρ€Π°ΠΌΠ΅: Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π΅Π³ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ, Π½ΠΎ Π΅ΡΡ‚ΡŒ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ свящСнныС мСста, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ нСльзя Ρ‚Ρ€ΠΎΠ³Π°Ρ‚ΡŒ Ρ€ΡƒΠΊΠ°ΠΌΠΈ. ИсслСдования ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°.

9 Π·Π½Π°ΠΌΠ΅Π½ΠΈΡ‚Ρ‹Ρ… ΠΆΠ΅Π½Ρ‰ΠΈΠ½, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ влюблялись Π² ΠΆΠ΅Π½Ρ‰ΠΈΠ½ ΠŸΡ€ΠΎΡΠ²Π»Π΅Π½ΠΈΠ΅ интСрСса Π½Π΅ ΠΊ ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½ΠΎΠΌΡƒ ΠΏΠΎΠ»Ρƒ Π½Π΅ являСтся Ρ‡Π΅ΠΌ-Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΌ. Π’Ρ‹ вряд Π»ΠΈ смоТСтС ΡƒΠ΄ΠΈΠ²ΠΈΡ‚ΡŒ ΠΈΠ»ΠΈ потрясти ΠΊΠΎΠ³ΠΎ-Ρ‚ΠΎ, Ссли ΠΏΡ€ΠΈΠ·Π½Π°Π΅Ρ‚Π΅ΡΡŒ Π² Ρ‚ΠΎΠΌ.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания

НавСрняка ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΡΠ»Ρ‹ΡˆΠ°Π»ΠΈ Ρ‚Π°ΠΊΠΎΠ΅ словосочСтаниС ΠΊΠ°ΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅, Π½ΠΎ ΠΌΠ°Π»ΠΎ ΠΊΡ‚ΠΎ ΠΏΠΎΠ½ΠΈΠΌΠ°Π΅Ρ‚, ΠΈΠ·-Π·Π° Ρ‡Π΅Π³ΠΎ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Π΄Π°Π½Π½ΠΎΠ΅ явлСниС, Ρ‡Π΅ΠΌ ΠΎΠ½ΠΎ опасно ΠΈ ΠΊΠ°ΠΊΠΈΠ΅ процСссы происходят Π²ΠΎ врСмя ΠšΠ—. Π’ этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ ΠΌΡ‹ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ рассмотрим Π΄Π°Π½Π½Ρ‹ΠΉ вопрос, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Β«ΠΊΠΎΡ€ΠΎΡ‚Ρ‹Ρˆ Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ΅Β» β€” это достаточно частая ситуация, которая являСтся ΠΎΡ‡Π΅Π½ΡŒ опасной ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ нСблагоприятным послСдствиям. Π˜Ρ‚Π°ΠΊ, ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, способы прСдотвращСния ΠΈ послСдствия ΠΌΡ‹ рассмотрСли Π½ΠΈΠΆΠ΅.

Π§Ρ‚ΠΎ это Ρ‚Π°ΠΊΠΎΠ΅?

ЭлСктричСская Ρ†Π΅ΠΏΡŒ β€” это, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π΄Π²Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° с Ρ€Π°Π·Π½ΠΎΠΈΠΌΠ΅Π½Π½Ρ‹ΠΌ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠΌ ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΌ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΌ Ρ‚ΠΎΠΊΠ°. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΊΠΎΠ½Π΅Ρ‡Π½Ρ‹ΠΉ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ своС Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π΅ сопротивлСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ сопротивляСтся Ρ‚ΠΎΠΊΡƒ ΠΈ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚, Ρ‚Π΅ΠΌ самым дозируя Π΅Π³ΠΎ количСство ΠΈ ΠΏΠ»ΠΎΡ‚Π½ΠΎΡΡ‚ΡŒ Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ΅, заставляя ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ.

Π’ ΠΌΠΎΠΌΠ΅Π½Ρ‚, ΠΊΠΎΠ³Π΄Π° сопротивлСниС Ρ€Π΅Π·ΠΊΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ Π΄ΠΎ статичСской ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΠΈ сопротивлСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ², элСктричСский Ρ‚ΠΎΠΊ, Π½ΠΈΡ‡Π΅ΠΌ практичСски Π½Π΅ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½Π½Ρ‹ΠΉ, возрастаСт Π΄ΠΎ Ρ‚Π°ΠΊΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, Ρ‡Ρ‚ΠΎ сСчСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² становится ΠΌΠ°Π»Ρ‹ΠΌ ΠΈ проходя Ρ‡Π΅Ρ€Π΅Π· Π½ΠΈΡ…, Ρ€Π°Π·ΠΎΠ³Ρ€Π΅Π²Π°Π΅Ρ‚ ΠΆΠΈΠ»Ρ‹ Π΄ΠΎ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ ΠΈ плавлСния. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ частый спутник ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания β€” это огонь, расплавлСнный ΠΌΠ΅Ρ‚Π°Π»Π» ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² ΠΈ Π²ΡΠΏΠΎΠΌΠΎΠ³Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠ².

ΠŸΡ€ΠΈΠ·Π½Π°ΠΊΠ°ΠΌΠΈ замыкания Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ΅ ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π·Π°ΠΏΠ°Ρ… Π³Π°Ρ€ΠΈ, искрСниС ΠΈ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ элСктричСства Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΌ участкС ΠΈΠ»ΠΈ ΠΆΠ΅ Π²ΠΎ всСй сСти.

Как Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠšΠ—?

Π˜Ρ‚Π°ΠΊ, рассмотрим основныС ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π² элСктропроводкС ΠΈ элСктроустановках.

ВысокоС напряТСниС. Π’ ΠΌΠΎΠΌΠ΅Π½Ρ‚ скачка напряТСния Π²Ρ‹ΡˆΠ΅ допустимых ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ², присутствуСт Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ элСктричСского пробоя изоляции ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΈΠ»ΠΈ элСктричСской схСмы. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ развиваСтся ΡƒΡ‚Π΅Ρ‡ΠΊΠ° Ρ‚ΠΎΠΊΠ° Π΄ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² ΠšΠ—, с созданиСм ΠΊΡ€Π°Ρ‚ΠΊΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Π΄ΡƒΠ³ΠΎΠ²ΠΎΠ³ΠΎ разряда.

Бтарая изоляция. Π–ΠΈΠ»Ρ‹Π΅ ΠΈ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Π΅ Ρ„ΠΎΠ½Π΄Ρ‹, Π½Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΠ²ΡˆΠΈΠ΅ Π·Π°ΠΌΠ΅Π½Ρƒ элСктричСской ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ β€” это ΠΏΠ΅Ρ€Π²Ρ‹Π΅ ΠΏΡ€Π΅Ρ‚Π΅Π½Π΄Π΅Π½Ρ‚Ρ‹ Π½Π° спонтанныС ΠšΠ—. Π›ΡŽΠ±Π°Ρ изоляция, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠ°Ρ Π² элСктропроводкС, ΠΈΠΌΠ΅Π΅Ρ‚ свой рСсурс. Π‘ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ ΠΎΠ½Π° Ρ€Π°Π·Ρ€ΡƒΡˆΠ°Π΅Ρ‚ΡΡ ΠΏΠΎΠ΄ воздСйствиСм Π²Π½Π΅ΡˆΠ½ΠΈΡ… Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², Ρ‡Ρ‚ΠΎ ΠΈ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ возникновСнию замыкания.

Π’Π½Π΅ΡˆΠ½Π΅Π΅ мСханичСскоС воздСйствиС. БнятиС изоляции с ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, Π΅Π΅ ΠΏΠ΅Ρ€Π΅Ρ‚ΠΈΡ€Π°Π½ΠΈΠ΅ ΠΈ ΠΏΡ€ΠΎΡ‡Π΅Π΅ воздСйствиС Π½Π° Π·Π°Ρ‰ΠΈΡ‚Π½ΡƒΡŽ ΠΎΠ±ΠΎΠ»ΠΎΡ‡ΠΊΡƒ, ΠΎΡΠ»Π°Π±Π»ΡΡŽΡ‰Π΅Π΅ Π΅Π΅ свойства, Ρ€Π°Π½ΠΎ ΠΈΠ»ΠΈ ΠΏΠΎΠ·Π΄Π½ΠΎ Π²Ρ‹Π·ΠΎΠ²ΡƒΡ‚ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΠ΅ ΠΈ ΠšΠ—. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Π² Π±Ρ‹Ρ‚Ρƒ часто ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания являСтся ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ ΠΏΡ€ΠΈ свСрлСнии стСн. О Ρ‚ΠΎΠΌ, ΠΊΠ°ΠΊ Π½Π΅ ΠΏΠΎΠ²Ρ€Π΅Π΄ΠΈΡ‚ΡŒ элСктропроводку ΠΏΠ΅Ρ€Ρ„ΠΎΡ€Π°Ρ‚ΠΎΡ€ΠΎΠΌ. Ρ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ Π² нашСй ΡΡ‚Π°Ρ‚ΡŒΠ΅.

ΠŸΠΎΡΡ‚ΠΎΡ€ΠΎΠ½Π½ΠΈΠ΅ ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚Ρ‹. Бюда относится ΠΏΡ‹Π»ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠ³ΠΎ происхоТдСния, ΠΌΠ΅Π»ΠΊΠΈΠ΅ ΠΆΠΈΠ²ΠΎΡ‚Π½Ρ‹Π΅, Π΄Π΅Ρ‚Π°Π»ΠΈ с сосСдних ΡƒΠ·Π»ΠΎΠ², Π²ΠΎΠ»Π΅ΠΉ случая ΠΏΠΎΠΏΠ°Π²ΡˆΠΈΡ… Π½Π° элСктричСскиС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ, Π²Ρ‹Π·Π²Π°Π² ΠΈ Ρ€Π°Π·Π²ΠΈΠ² Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠšΠ—.

ΠŸΡ€ΡΠΌΠΎΠΉ ΡƒΠ΄Π°Ρ€ ΠΌΠΎΠ»Π½ΠΈΠΈ. ΠŸΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ Ρ‚ΠΎΠΆΠ΅, Ρ‡Ρ‚ΠΎ ΠΈ ΠΏΡ€ΠΈ пСрСнапряТСнии (смотри Π²Ρ‹ΡˆΠ΅).

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ послСдствия ΠΎΡ‚ возникновСния ΠšΠ— Π² элСктроустановкС дСмонстрируСтся Π½Π° Π²ΠΈΠ΄Π΅ΠΎ:

ΠŸΠΎΡΠ»Π΅Π΄ΡΡ‚Π²ΠΈΡ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания β€” это Π²Ρ‹Π³ΠΎΡ€Π΅Π²ΡˆΠΈΠ΅ участки ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ ΠΈ Π΅Π΅ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΠ΅!

Π’ΠΈΠ΄Ρ‹ явлСний

Π‘Π°ΠΌΠΎΠ΅ распространСнноС β€” это Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π½Π° зСмлю, ΠΊΠΎΠ³Π΄Π° Π»ΠΈΠ±ΠΎ ΠΎΠ΄Π½Π° Ρ„Π°Π·Π° взаимодСйствуСт с Π·Π΅ΠΌΠ»Π΅ΠΉ, Π»ΠΈΠ±ΠΎ Π΄Π²Π΅ Ρ„Π°Π·Ρ‹ взаимодСйствуСт с Π·Π΅ΠΌΠ»Π΅ΠΉ, Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΠΈΠ»ΠΈ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… участках. ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π½Π° зСмлю, встрСчаСтся Π² систСмах с Π³Π»ΡƒΡ…ΠΎΠ·Π°Π·Π΅ΠΌΠ»Π΅Π½Π½ΠΎΠΉ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΡŽ ΠΈ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Π΄ΠΎ 70% всСх случаСв.

БущСствуСт Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠ΅ΠΆΡ„Π°Π·Π½ΠΎΠ΅ ΠšΠ—, ΠΊΠΎΠ³Π΄Π° происходит взаимодСйствиС Π΄Π²ΡƒΡ… Ρ„Π°Π· ΠΌΠ΅ΠΆΠ΄Ρƒ собой. ΠŸΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ Π² слСдствии Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠΈ изоляции Π² Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΌ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠΈ.

Ну ΠΈ послСдний Π²ΠΈΠ΄ ΠšΠ— β€” Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠ΅, ΠΊΠΎΠ³Π΄Π° Π²Π·Π°ΠΈΠΌΠΎΠ΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ всС Ρ‚Ρ€ΠΈ Ρ„Π°Π·Ρ‹. На схСмС Π½ΠΈΠΆΠ΅ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Ρ‹ основныС Π²ΠΈΠ΄Ρ‹ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ:

Бпособы прСдотвращСния

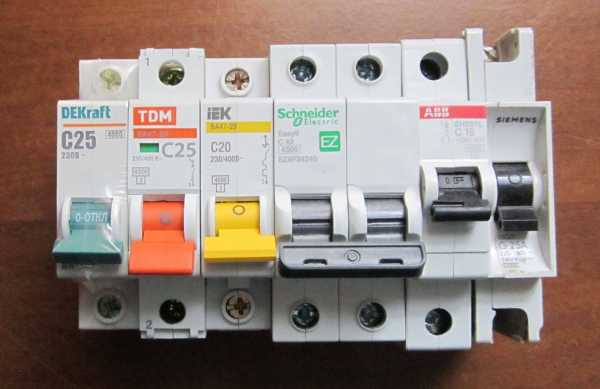

Для прСдотвращСния развития ΠšΠ— ΠΈ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктричСских устройств ΠΈ Π»ΠΈΠ½ΠΈΠΉ элСктроснабТСния самым эффСктивным ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΎΠΌ являСтся установка автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈΠ»ΠΈ ΠΆΠ΅ ΠΏΠ»Π°Π²ΠΊΠΈΡ… ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΉ. Автомат (Π½Π° Ρ„ΠΎΡ‚ΠΎ Π½ΠΈΠΆΠ΅) ΠΏΡ€ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠΈ Β«ΠΊΠΎΡ€ΠΎΡ‚Ρ‹ΡˆΠ°Β» своСврСмСнно ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅, Ρ‚Π΅ΠΌ самым ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠ΅ опасной ситуации.

Π•Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ способ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания β€” своСврСмСнная рСвизия элСктропроводки. благодаря ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΌΠΎΠΆΠ½ΠΎ Π²ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ мСсто оплавлСния изоляции ΠΈ ΠΏΠ΅Ρ€Π΅ΠΉΡ‚ΠΈ ΠΊ ΡƒΡΡ‚Ρ€Π°Π½Π΅Π½ΠΈΡŽ Π½Π΅ΠΏΠΎΠ»Π°Π΄ΠΊΠΈ.

НапослСдок Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ ΠΏΡ€ΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ΅ Π²ΠΈΠ΄Π΅ΠΎ ΠΏΠΎ Ρ‚Π΅ΠΌΠ΅:

Π’ΠΎΡ‚ ΠΌΡ‹ ΠΈ рассмотрСли ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, послСдствия ΠΈ способы прСдотвращСния опасного явлСния. НадССмся, прСдоставлСнная информация Π±Ρ‹Π»Π° для вас ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠΉ!

Π Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ:

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠΈ: http://www.ruselectronic.com/news/korotkoje-zamykanije/, http://fb.ru/article/44413/chto-takoe-korotkoe-zamyikanie-v-elektricheskoy-tsepi, http://samelectrik.ru/osnovnye-prichiny-vozniknoveniya-korotkogo-zamykaniya.html

electricremont.ru

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ | Π—Π°ΠΌΠ΅Ρ‚ΠΊΠΈ элСктрика

Π”ΠΎΠ±Ρ€Ρ‹ΠΉ дСнь, ΡƒΠ²Π°ΠΆΠ°Π΅ΠΌΡ‹Π΅ Ρ‡ΠΈΡ‚Π°Ρ‚Π΅Π»ΠΈ сайта Β«Π—Π°ΠΌΠ΅Ρ‚ΠΊΠΈ элСктрика».

Π”Π°Π²Π½ΠΎ Ρ…ΠΎΡ‚Π΅Π» Π½Π°ΠΏΠΈΡΠ°Ρ‚ΡŒ ΡΡ‚Π°Ρ‚ΡŒΡŽ ΠΏΡ€ΠΎ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅. Но всС ΠΊΠ°ΠΊ Ρ‚ΠΎ Π½Π΅ Π΄ΠΎΡ…ΠΎΠ΄ΠΈΠ»ΠΈ Ρ€ΡƒΠΊΠΈ.

БСгодня Ρ€Π΅ΡˆΠΈΠ»ΡΡ, ΠΏΠΎΡ‚ΠΎΠΌΡƒ как повлияли Π½Π° мСня послСдниС события, ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ΅Π΄ΡˆΠΈΠ΅ Π½Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ подстанции нашСго прСдприятия.

Π Π°Π½Π΅Π΅ Π² ΡΡ‚Π°Ρ‚ΡŒΡΡ… ΠΌΡ‹ Π³ΠΎΠ²ΠΎΡ€ΠΈΠ»ΠΈ, что поврСТдСния Π² элСктроустановках Π²Ρ‹Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания, ΠΈΠ»ΠΈ сокращСнно, ΠΊ.Π·.

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ β€” это ΠΎΠ΄Π½ΠΎ ΠΈΠ· самых тяТСлых ΠΈ опасных Π²ΠΈΠ΄ΠΎΠ² поврСТдСния.

Π’Ρ‹ спроситС ΠΏΠΎΡ‡Π΅ΠΌΡƒ? Π§ΠΈΡ‚Π°ΠΉΡ‚Π΅ Π½ΠΈΠΆΠ΅.

Π§Ρ‚ΠΎ ΠΆΠ΅ Ρ‚Π°ΠΊΠΎΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅?

ВикипСдия Π½Π° этот вопрос ΠΎΡ‚Π²Π΅Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Β ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ β€” это:

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Π»ΠΈ.

А Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ Π΄Π°Π²Π°ΠΉΡ‚Π΅ рассмотрим ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ, Ρ‡Ρ‚ΠΎ ΠΆΠ΅ происходит с ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ элСктроустановки Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

ΠŸΡ€ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания,  напряТСниС Π½Π° источникС питания, Π° ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π΅Π΅ Π½Π°Π·Π²Π°Ρ‚ΡŒ Π­Π”Π‘, замыкаСтся Β«Π½Π°ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΒ» Ρ‡Π΅Ρ€Π΅Π· нСбольшоС (ΠΌΠ°Π»ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹) ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅Β ΠΊΠ°Π±Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΈ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Ρ… Π»ΠΈΠ½ΠΈΠΉ, ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ трансформаторов ΠΈΒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠ². ΠžΡ‚ΡΡŽΠ΄Π° ΠΈ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Β«ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅Β».

Π’ Β«Π½Π°ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΒ» Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ΠΎΠΉ Ρ†Π΅ΠΏΠΈ появляСтся ток ΠΎΡ‡Π΅Π½ΡŒ большой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΈ называСтся Ρ‚ΠΎΠΊΠΎΠΌ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

ΠšΠ»Π°ΡΡΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΡ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ

Рассмотрим ΠΊΠ»Π°ΡΡΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΡŽ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ.

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ΡΡ ΠΏΠΎ количСству Π·Π°ΠΌΠΊΠ½ΡƒΠ²ΡˆΠΈΡ…ΡΡ Ρ„Π°Π·:

  • Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания
  • Π΄Π²ΡƒΡ…Ρ„Π°Π·Π½Ρ‹Π΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания
  • ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Π΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ΡΡ ΠΏΠΎ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΡŽ:

  • с Π·Π΅ΠΌΠ»Π΅ΠΉ
  • Π±Π΅Π· Π·Π΅ΠΌΠ»ΠΈ

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ΡΡ ΠΏΠΎ количСству Π·Π°ΠΌΠΊΠ½ΡƒΠ²ΡˆΠΈΡ…ΡΡ Ρ‚ΠΎΡ‡Π΅ΠΊ Π² сСти:

  • Π² ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠ΅
  • Π² Π΄Π²ΡƒΡ… Ρ‚ΠΎΡ‡ΠΊΠ°Ρ…
  • Π² Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… Ρ‚ΠΎΡ‡ΠΊΠ°Ρ… (Π±ΠΎΠ»Π΅Π΅ Π΄Π²ΡƒΡ…)

ΠŸΡ€ΠΈΠΌΠ΅Ρ€

Рассмотрим ΠΏΡ€ΠΈΠΌΠ΅Ρ€.

Допустим, Ρ‡Ρ‚ΠΎ наш ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŒ питаСтся с подстанции Ρ‡Π΅Ρ€Π΅Π· Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΡƒΡŽ линию (Π’Π›) элСктропСрСдач. ΠŸΠΈΡ‚Π°ΡŽΡ‰Π°Ρ линия являСтся Ρ‚Ρ€Π°Π½Π·ΠΈΡ‚Π½ΠΎΠΉ, поэтому ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ потрСбитСля осущСствляСтся ΠΎΡ‚ΠΏΠ°ΠΉΠΊΠΎΠΉ ΠΎΡ‚ Π»ΠΈΠ½ΠΈΠΈ Π’Π› Π² Ρ‚ΠΎΡ‡ΠΊΠ΅ «О».

ΠŸΡƒΠ½ΠΊΡ‚ΠΈΡ€Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠ΅ΠΉ ΠΏΠΎΠ΄ Π½ΠΎΠΌΠ΅Ρ€ΠΎΠΌ 2 ΠΏΠΎΠΊΠ°Π·Π°Π½ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ напряТСния Π½Π° протяТСнии всСй Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ Π΄ΠΎ возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.Β

По рисунку Π²ΠΈΠ΄Π½ΠΎ, Ρ‡Ρ‚ΠΎ напряТСниС Π² любой Ρ‚ΠΎΡ‡ΠΊΠ΅ элСктричСской сСти Ρ€Π°Π²Π½ΠΎ Ρ€Π°Π·Π½ΠΈΡ†Π΅ Π­Π”Π‘ источника питания ΠΈ падСния напряТСния Π² элСктричСской Ρ†Π΅ΠΏΠΈ Π΄ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ Π½Π°ΠΌ Ρ‚ΠΎΡ‡ΠΊΠΈ.

НапримСр, напряТСниС Π² Ρ‚ΠΎΡ‡ΠΊΠ΅ «О» ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅:

UΠΎ =Β E β€” I*Zo, Π³Π΄Π΅

  • E β€” Π­Π”Π‘ источника питания, Π² нашСм случаС Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°
  • Zo β€” ΠΏΠΎΠ»Π½ΠΎΠ΅ сопротивлСниС Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΉ ΠΎΡ‚ источника питания Π΄ΠΎ Ρ‚ΠΎΡ‡ΠΊΠΈ «О» (состоит ΠΈΠ· Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ³ΠΎ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ³ΠΎ сопротивлСния)
  • I β€” Ρ‚ΠΎΠΊ, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΏΠΎ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ Π² Π΄Π°Π½Π½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ.

Аналогично, ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ напряТСниС Π² любой Ρ‚ΠΎΡ‡ΠΊΠ΅ нашСй Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΉ.

ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠΎ ΠΊΠ°ΠΊΠΈΠΌ-Π»ΠΈΠ±ΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π½Π° Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ, Π½ΠΎ Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»Π°ΠΌΠΈ нашСй ΠΎΡ‚ΠΏΠ°ΠΉΠΊΠΈ. НазовСм эту Ρ‚ΠΎΡ‡ΠΊΡƒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π±ΡƒΠΊΠ²ΠΎΠΉ «К».

Π§Ρ‚ΠΎ ΠΆΠ΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Π΅Ρ‚ Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания?

Π’ ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΠΎ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈΒ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ ΡƒΠΆΠ΅ Π½Π΅ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, Π° Β Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания большой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, поэтому возрастаСт ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΌ элСмСнтС элСктричСской Ρ†Π΅ΠΏΠΈ. А ΠΈΠΌΠ΅Π½Π½ΠΎ Π½Π° сопротивлСнии Zo ΠΈ ZΠΊ.

Π‘Π°ΠΌΠΎΠ΅ наибольшСС сниТСниС напряТСния Π±ΡƒΠ΄Π΅Ρ‚ Π² мСстС ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, Ρ‚.Π΅. Π² Ρ‚ΠΎΡ‡ΠΊΠ΅ «К». Π’ ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… Ρ‚ΠΎΡ‡ΠΊΠ°Ρ… Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ, ΡƒΠ΄Π°Π»Π΅Π½Π½Ρ‹Ρ… ΠΎΡ‚ мСста ΠΊ.Π·., напряТСниС снизится Ρ‡ΡƒΡ‚ΡŒ мСньшС (это Π²ΠΈΠ΄Π½ΠΎ Π½Π° рисункС β€” линия ΠΏΠΎΠ΄ Π½ΠΎΠΌΠ΅Ρ€ΠΎΠΌ 1).

Π’ ΠΎΠ΄Π½ΠΎΠΉ ΠΈΠ· своих статСй я ΠΏΡ€ΠΈΠ²Π΅Π» наглядный ΠΏΡ€ΠΈΠΌΠ΅Ρ€ расчСта Ρ‚ΠΎΠΊΠΎΠ² ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. ΠŸΠ΅Ρ€Π΅Ρ…ΠΎΠ΄ΠΈΡ‚Π΅ ΠΏΠΎ ссылочкС ΠΈ Π·Π½Π°ΠΊΠΎΠΌΡŒΡ‚Π΅ΡΡŒ с ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°ΠΌΠΈ.

Β

ΠŸΠΎΡΠ»Π΅Π΄ΡΡ‚Π²ΠΈΡ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания

ΠœΡ‹ ΡƒΠΆΠ΅ выяснили, Ρ‡Ρ‚ΠΎ Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания происходит Ρ€Π΅Π·ΠΊΠΎΠ΅ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠ΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Ρ‚ΠΎΠΊΠ° ΠΈ сниТСниС напряТСния, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ послСдствиям.

1.Β Π Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ

Вспомним Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ Ρ„ΠΈΠ·ΠΈΠΊΡƒ.

По Π·Π°ΠΊΠΎΠ½Ρƒ извСстного Ρ„ΠΈΠ·ΠΈΠΊΠ° ДТоуля-Π›Π΅Π½Ρ†Π°, Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, протСкая ΠΏΠΎ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΌΡƒ ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ элСктричСской Ρ†Π΅ΠΏΠΈ Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, выдСляСт Π² Π½Π΅ΠΌ Ρ‚Π΅ΠΏΠ»ΠΎ, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ рассчитываСтся ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅:

Π’Β Ρ‚ΠΎΡ‡ΠΊΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания это Ρ‚Π΅ΠΏΠ»ΠΎ, Π° Ρ‚Π°ΠΊΠΆΠ΅ пламя элСктричСской Π΄ΡƒΠ³ΠΈ, производят ΠΎΠ³Ρ€ΠΎΠΌΠ½Ρ‹Π΅ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ. И Ρ‡Π΅ΠΌ большС Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΈ врСмя Π΅Π³ΠΎ прохоТдСния ΠΏΠΎ Ρ†Π΅ΠΏΠΈ, Ρ‚Π΅ΠΌ большС Π±ΡƒΠ΄ΡƒΡ‚ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ.

Π§Ρ‚ΠΎΠ±Ρ‹ Π±Ρ‹Π»ΠΎ понятно Π’Π°ΠΌ насколько эти Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ ΠΌΠ°ΡΡˆΡ‚Π°Π±Π½Ρ‹,Β Π½ΠΈΠΆΠ΅ ΠΏΡ€ΠΈΠ²Π΅Π΄Ρƒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ ΠΈΠ· своСй ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠΈ. Β

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π² ΠΊΠ°Π±ΠΈΠ½Π΅ трансформаторов

ΠŸΡ€ΠΈΠ²ΠΎΠ΄ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅Π³ΠΎ устройства РПН. ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ Π² ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ асинхронного двигатСля

2. ΠŸΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅ изоляции

Π’ΠΎ врСмя прохоТдСния Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΠΎ Π½Π΅ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π½Ρ‹ΠΌ линиям, происходит ΠΈΡ… Π½Π°Π³Ρ€Π΅Π² Π²Ρ‹ΡˆΠ΅ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎΠΉ допустимой Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΡŽ ΠΈΡ… изоляции.

Активная Ρ‡Π°ΡΡ‚ΡŒ трансформатора. ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ ΠΏΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ поврСТдСния изоляции

ΠŸΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅ изоляции кабСльной Π»ΠΈΠ½ΠΈΠΉ ΠΏΡ€ΠΈΠ²Π΅Π»ΠΎ ΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌΡƒ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΡŽ

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ кабСля. ΠŸΠΎΡΠ»Π΅Π΄ΡΡ‚Π²ΠΈΡ

3. ΠŸΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ ΠΈ элСктроприСмники

Π‘Π½ΠΈΠΆΠ΅Π½ΠΈΠ΅ напряТСния ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΈ Π½Π°Ρ€ΡƒΡˆΠ°Π΅Ρ‚ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΈ элСктроприСмников элСктричСской энСргии.

НапримСр, асинхронный ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒΒ  ΠΏΡ€ΠΈ сниТСнии напряТСния сСти ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΠΎΠ±Ρ‰Π΅ ΠΎΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒΡΡ, Ρ‚.ΠΊ. ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π΅Π³ΠΎ вращСния ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ мСньшС ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° сопротивлСния ΠΈ трСния ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠ².

Π’Π°ΠΊΠΆΠ΅ Π½Π°Ρ€ΡƒΡˆΠ°Π΅Ρ‚ΡΡ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Π°Ρ Ρ€Π°Π±ΠΎΡ‚Π° ΠΈ ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… остановок. Π—Π΄Π΅ΡΡŒ я Π΄ΡƒΠΌΠ°ΡŽ ΠΎΠ±ΡŠΡΡΠ½ΡΡ‚ΡŒ Π½Π΅ трСбуСтся.

Π‘ΠΌΠΎΡ‚Ρ€ΠΈΡ‚Π΅ наглядноС Π²ΠΈΠ΄Π΅ΠΎ ΠΏΡ€ΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΈ послСдствия ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π² элСктроустановкС 400 (Π’) Π½Π° ΠΎΠ΄Π½ΠΎΠΉ ΠΈΠ· Π½Π°ΡˆΠΈΡ… подстанций:

А Π²ΠΎΡ‚ ΡƒΠΆΠ΅ случай ΠΏΠΎ-ΡΠ΅Ρ€ΡŒΠ΅Π·Π½Π΅Π΅ β€” Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π² сСти 10 (ΠΊΠ’).

Π’ΠΎΡ‚ Π΅Ρ‰Π΅ Ρ„Ρ€Π°Π³ΠΌΠ΅Π½Ρ‚Ρ‹ Π°Π²Π°Ρ€ΠΈΠΈ, которая Π²ΠΎΠ·Π½ΠΈΠΊΠ»Π° ΠΏΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π² Ρ€Π°Π·Π΄Π΅Π»ΠΊΠ΅ кабСля 10 (ΠΊΠ’):

P.S. Π’ Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΠΈ ΡΡ‚Π°Ρ‚ΡŒΠΈ Π½Π° Ρ‚Π΅ΠΌΡƒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅, хочСтся ΠΏΠΎΠ΄Ρ‚Π²Π΅Ρ€Π΄ΠΈΡ‚ΡŒ сказанноС Π² Π½Π°Ρ‡Π°Π»Π΅ своСй ΡΡ‚Π°Ρ‚ΡŒΠΈ, Ρ‡Ρ‚ΠΎ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ являСтся самым опасным ΠΈ тяТСлым Π²ΠΈΠ΄ΠΎΠΌ поврСТдСния, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎΠ³ΠΎ ΠΈ быстрого рСагирования ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π½ΠΎΠ³ΠΎ участка Ρ†Π΅ΠΏΠΈ.Β Β

Если ΡΡ‚Π°Ρ‚ΡŒΡ Π±Ρ‹Π»Π° Π’Π°ΠΌ ΠΏΠΎΠ»Π΅Π·Π½Π°, Ρ‚ΠΎ ΠΏΠΎΠ΄Π΅Π»ΠΈΡ‚Π΅ΡΡŒ Π΅ΠΉ со своими Π΄Ρ€ΡƒΠ·ΡŒΡΠΌΠΈ:


zametkielectrika.ru

Как Π½Π°ΠΉΡ‚ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π² элСктропроводкС Π΄ΠΎΠΌΠ° ΠΈ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρ‹?

НСрСдко Π²ΠΈΠ½ΠΎΠ²Π½ΠΈΠΊΠ°ΠΌΠΈ Π°Π²Π°Ρ€ΠΈΠΉ Π² элСктросСтях становятся ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания. Они ΠΆΠ΅ часто ΡΠ²Π»ΡΡŽΡ‚ΡΡ источником возникновСния ΠΏΠΎΠΆΠ°Ρ€Π°, ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΈΠ· строя элСктроприборов ΠΈ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… участков сСтСй. Π­Ρ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΌΠ΅Ρ€ΠΎΠΉ Π² Π±ΠΎΡ€ΡŒΠ±Π΅ с послСдствиями Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ являСтся ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠ»Π°Π²ΠΊΠΈΡ… ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΈΠ»ΠΈ использованиС соврСмСнных Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² Π·Π°Ρ‰ΠΈΡ‚Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΡ‚ΡΠ΅ΠΊΠ°ΡŽΡ‚ ΠΎΡ‚ питания нСисправныС участки Ρ†Π΅ΠΏΠ΅ΠΉ. Но Ρ‚ΠΎΠ³Π΄Π° Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ°: ΠΊΠ°ΠΊ Π½Π°ΠΉΡ‚ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π½Π° обСсточСнном ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ ΠΈΠ»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π΅. Поиск нСисправности всСгда Ρ‚Ρ€ΡƒΠ΄Π½Π΅Π΅, Ρ‡Π΅ΠΌ устранСниС Π΄Π΅Ρ„Π΅ΠΊΡ‚Π°, поэтому ΠΎ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… простых способах обнаруТСния ΠšΠ— ΠΏΠΎΠΉΠ΄Ρ‘Ρ‚ Ρ€Π΅Ρ‡ΡŒ Π² Π΄Π°Π½Π½ΠΎΠΉ ΡΡ‚Π°Ρ‚ΡŒΠ΅.

ΠŸΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ возникновСния ΠšΠ—

Π§Ρ‚ΠΎΠ±Ρ‹ Π±ΠΎΡ€ΠΎΡ‚ΡŒΡΡ с Π½Π΅Π³Π°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ явлСниями, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ, ΠΏΡ€Π΅ΠΆΠ΄Π΅ всСго, Π²Ρ‹ΡΡΠ½ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρƒ ΠΈΡ… возникновСния. Для этого Π΄Π°Π΄ΠΈΠΌ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Ρ‚Π΅Ρ€ΠΌΠΈΠ½Ρƒ Β«ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅Β».

Π£Π²Π΅Ρ€Π΅Π½, Ρ‡Ρ‚ΠΎ Ρƒ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° ΠΈΠ· вас ΠΎΡ‚Π²Π΅Ρ‚ Π³ΠΎΡ‚ΠΎΠ²: Β«ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅, это ΠΊΠΎΠ³Π΄Π° ΡΠΎΠΏΡ€ΠΈΠΊΠ°ΡΠ°ΡŽΡ‚ΡΡ Π΄Ρ€ΡƒΠ³ с Π΄Ρ€ΡƒΠ³ΠΎΠΌ Π΄Π²Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° с Ρ‚ΠΎΠΊΠΎΠΌ Ρ€Π°Π·Π½ΠΎΠΉ полярности». Π’Π°ΠΊΠΎΠ΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π²Π΅Ρ€Π½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ отчасти. Оно Π½Π΅ описываСт ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΊΠ°Ρ€Ρ‚ΠΈΠ½Ρ‹ ΠšΠ—. Π’ частности, ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΡ‚ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ двумя Ρ„Π°Π·Π½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ, ΠΈ Π½Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΈΡ… касания.

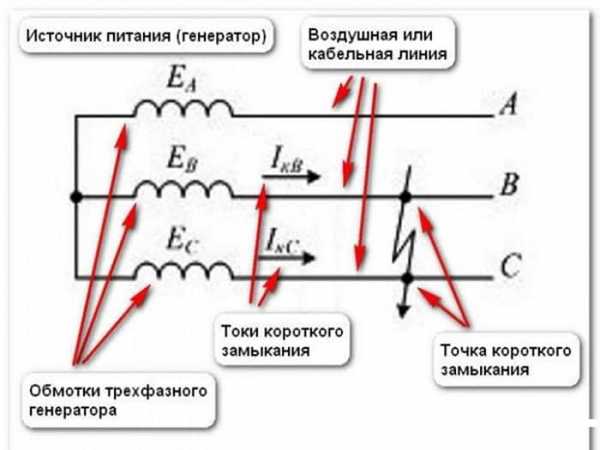

На рисункС 1 ΠΏΠΎΠΊΠ°Π·Π°Π½Π° схСма ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Ρ„Π°Π·Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ².

Рис.1. ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Ρ„Π°Π·

ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ ΠΎΡ‚Π²Π΅Ρ‚ Ρ‚Π°ΠΊΠΎΠ²: ΠšΠ— – явлСниС, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰Π΅Π΅ Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ соСдинСниС Π΄Π²ΡƒΡ… Ρ‚ΠΎΡ‡Π΅ΠΊ участка Ρ†Π΅ΠΏΠΈ, Π²Ρ‹Π·Π²Π°Π²ΡˆΠ΅Π΅ состояниС, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ сопротивлСниС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ оказываСтся Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ мСньшС, ΠΎΡ‚ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ сопротивлСния источника Ρ‚ΠΎΠΊΠ°.

Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· опрСдСлСния, становится понятно, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡ‚Π°Ρ‚ΡŒ любая ситуация, приводящая ΠΊ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡŽ сопротивлСния ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌΠΈ с Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π°ΠΌΠΈ. НапримСр, ΠΏΡ€ΠΎΠ±ΠΎΠΉ Π΄ΠΈΠΎΠ΄Π° ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ элСктронного элСмСнта Π² схСмС элСктричСского устройства. ΠšΠ— Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΎΡˆΠΈΠ±ΠΎΡ‡Π½ΠΎΠ³ΠΎ соСдинСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² (Ρ„Π°Π·Ρ‹ с Π½ΡƒΠ»Ρ‘ΠΌ) ΠΏΡ€ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° элСктропроводки.

Π”ΠΎΠ²ΠΎΠ»ΡŒΠ½ΠΎ часто ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚:

  1. ΠžΠ±Ρ€Ρ‹Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π² энСргосСтях ΠΏΠΎΠ΄ Π½Π°ΠΏΠΎΡ€ΠΎΠΌ сильного Π²Π΅Ρ‚Ρ€Π°, ΠΎΡ‚ налипания снСга ΠΈ ΠΏΠΎ Π΄Ρ€ΡƒΠ³ΠΈΠΌ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌ.
  2. Π’ домашнСй сСти ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠšΠ— Π½Π΅Ρ€Π΅Π΄ΠΊΠΎ стаёт Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ элСктропроводки ΠΈΠ»ΠΈ чрСзмСрная Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… участков элСктричСской сСти.
  3. ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания Π²ΡΡ‚Ρ€Π΅Ρ‡Π°ΡŽΡ‚ΡΡ Π² элСктричСском ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠΈ, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, ΠΈΠ·-Π·Π° ΠΏΠ»ΠΎΡ…ΠΎΠ³ΠΎ состояния ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΡˆΠ½ΡƒΡ€ΠΎΠ², ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ являСтся Π½Π΅Π±Ρ€Π΅ΠΆΠ½ΠΎΠ΅ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΊ Π½ΠΈΠΌ.
  4. Π­Π»Π΅ΠΊΡ‚Ρ€ΠΈΠΊΠ°ΠΌ ΠΈΠ½ΠΎΠ³Π΄Π° приходится ΡƒΡΡ‚Ρ€Π°Π½ΡΡ‚ΡŒ послСдствия ΠšΠ— Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ поврСТдСния кабСля ΠΏΡ€ΠΈ самовольном Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ зСмляных Ρ€Π°Π±ΠΎΡ‚. НСсанкционированноС Ρ€Ρ‹Ρ‚ΡŒΡ‘ Ρ‚Ρ€Π°Π½ΡˆΠ΅ΠΉ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΊ Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΡŽ изоляция ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², Π½ΠΎ ΠΈ ΠΊ замыканиям ковшом экскаватора Ρ‚ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰ΠΈΡ… ΠΆΠΈΠ».
  5. ИспользованиС элСктричСской ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ Π½Π΅ ΠΏΠΎ Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ. НапримСр, ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π²ΠΎ Π²Π½Π΅ΡˆΠ½ΠΈΡ… линиях ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ элСктричСского Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹Ρ… для Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΡ… сСтСй. Под дСйствиСм солнСчных Π»ΡƒΡ‡Π΅ΠΉ, Π²Π»Π°Π³ΠΈ, ΠΏΠ΅Ρ€Π΅ΠΏΠ°Π΄ΠΎΠ² Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€ изоляция Ρ€Π°Π·Ρ€ΡƒΡˆΠ°Π΅Ρ‚ΡΡ. Когда Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Ρ‹ Π·Π°Π»ΠΈΠ²Π°Π΅Ρ‚ Π²ΠΎΠ΄Π°, происходит ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ с Π½Π°ΠΊΠΎΠΏΠ»Π΅Π½ΠΈΠ΅ΠΌ элСктролитичСских солСй. Π Π°Π½ΠΎ ΠΈΠ»ΠΈ ΠΏΠΎΠ·Π΄Π½ΠΎ Ρ‚Π°ΠΌ случится ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅.
  6. ΠœΠ΅Ρ…Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΎΠ΅ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅, ΠΊΠΎΠ³Π΄Π° участок элСктропроводки замыкаСтся ΠΎΡ‚ поврСТдСния кабСля Π³Π²ΠΎΠ·Π΄Ρ‘ΠΌ, ΡˆΡƒΡ€ΡƒΠΏΠΎΠΌ, свСрлом ΠΈΠ»ΠΈ Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ случайного задСвания Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ инструмСнта. Π’Π°ΠΊΠΈΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½Ρ‹ для скрытой элСктропроводки.

Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ Π°Π²Π°Ρ€ΠΈΠΉ связанных с ΠšΠ—, Π½ΠΎ ΠΎΠ½ΠΈ Π²ΡΡ‚Ρ€Π΅Ρ‡Π°ΡŽΡ‚ΡΡ ΠΎΡ‡Π΅Π½ΡŒ Ρ€Π΅Π΄ΠΊΠΎ. НапримСр, эксплуатация элСктророзСток с ΠΏΠ»ΠΎΡ…ΠΈΠΌΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°ΠΌΠΈ. ВслСдствиС искрСния Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ образуСтся саТа, которая осСдаСт Π½Π° пластиковыС Π΄Π΅Ρ‚Π°Π»ΠΈ. ΠŸΡ€ΠΈ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ эксплуатации, особСнно Ссли Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ с ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΌΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°ΠΌΠΈ, слой саТи ΠΌΠΎΠΆΠ΅Ρ‚ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. ΠŸΠΎΡΠ»Π΅Π΄ΡΡ‚Π²ΠΈΠ΅ ΠΏΠΎΠΊΠ°Π·Π°Π½Ρ‹ Π½Π° рисункС 2.

Рис. 2. ΠšΠ—, Π²Ρ‹Π·Π²Π°Π½Π½ΠΎΠ΅ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒΡŽ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ

Π”ΠΎ этого Ρ€Π΅Π΄ΠΊΠΎ Π΄ΠΎΡ…ΠΎΠ΄ΠΈΡ‚, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΡŽ ΠΏΡ€Π΅Π΄ΡˆΠ΅ΡΡ‚Π²ΡƒΠ΅Ρ‚ появлСниС Π΅Π΄ΠΊΠΎΠ³ΠΎ Π·Π°ΠΏΠ°Ρ…Π° Π³ΠΎΡ€Π΅Π»ΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ, Ρ‡Ρ‚ΠΎ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΠΎΠ±ΡƒΠΆΠ΄Π°Π΅Ρ‚ Π²Π»Π°Π΄Π΅Π»ΡŒΡ†Π° ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρ‹ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΡƒΡŽ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΡƒ.

Бпособы поиска ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания

Если Π½Π΅ΠΏΡ€ΠΈΡΡ‚Π½ΠΎΡΡ‚ΡŒ всё-Ρ‚Π°ΠΊΠΈ ΡΠ»ΡƒΡ‡ΠΈΠ»Π°ΡΡŒ Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅, Π³Π΄Π΅ установлСны стандартныС ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ ΠΈΠ»ΠΈ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, Ρ‚ΠΎ Π²Ρ‹, Π² Ρ…ΡƒΠ΄ΡˆΠ΅ΠΌ случаС, ΠΎΡ‚Π΄Π΅Π»Π°Π΅Ρ‚Π΅ΡΡŒ Π»Ρ‘Π³ΠΊΠΈΠΌ испугом. Π’Π°ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ придётся ΠΏΠ΅Ρ€Π΅ΠΆΠΈΡ‚ΡŒ Π²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Π΅ нСудобства, связанныС с отсутствиСм элСктричСства.

Π’Π°ΡˆΠΈ дСйствия: Π²Ρ‹Π·Ρ‹Π²Π°ΠΉΡ‚Π΅ элСктрика Π»ΠΈΠ±ΠΎ ΠΏΡ‹Ρ‚Π°ΠΉΡ‚Π΅ΡΡŒ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ.

Алгоритм поиска мСста ΠšΠ—.

ΠŸΠ΅Ρ€Π²Ρ‹ΠΌ Π΄Π΅Π»ΠΎΠΌ ΠΎΠ±Π΅ΡΡ‚ΠΎΡ‡ΡŒΡ‚Π΅ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ†Π΅ΠΏΡŒ, ΡƒΠ΄Π°Π»ΠΈΠ² ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ ΠΈΠ»ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡ΠΈΠ² всС Π½Π΅ ΡΡ€Π°Π±ΠΎΡ‚Π°Π²ΡˆΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹. ΠŸΠΎΡ‚ΠΎΠΌ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΎΡ‚ питания всС элСктричСскиС ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΠΈ Π·Π°ΠΉΠΌΠΈΡ‚Π΅ΡΡŒ поиском нСисправности.

Π’ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½Ρ‹ΠΉ осмотр

Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания выдСляСтся Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ количСство Ρ‚Π΅ΠΏΠ»Π°, ΠΏΡ€Π΅ΠΆΠ΄Π΅ всСго, сильно нагрСваСтся Ρ‚ΠΎΡ‡ΠΊΠ° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ². Π­Ρ‚ΠΎ Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ процСсс возгорания ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ, с Π²Ρ‹Π΄Π΅Π»Π΅Π½ΠΈΠ΅ΠΌ Π·Π°ΠΏΠ°Ρ…Π° ΠΈ большого количСства Π½Π°Π³Π°Ρ€Π°. ИмСнно ΠΏΠΎ этим ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠ°ΠΌ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π³Π΄Π΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΈΠ»ΠΈ Π»ΠΎΠΊΠ°Π»ΠΈΠ·ΠΎΠ²Π°Ρ‚ΡŒ мСсто поиска.

Если Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ Ρ†Π΅Π»Ρ‹Π΅, Π±Π΅Π· ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠ² горСния, ΠΏΠ΅Ρ€Π΅ΠΉΠ΄ΠΈΡ‚Π΅ ΠΊ Π²ΡΠΊΡ€Ρ‹Ρ‚ΠΈΡŽ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠΎΡ€ΠΎΠ±ΠΎΠΊ. Вскрывая ΠΈΡ… ΠΏΠΎ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΠΈ, ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΠ΅ изоляции ΠΈΠ»ΠΈ Π΄Π°ΠΆΠ΅ Π½Π°ΠΉΡ‚ΠΈ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρƒ этой нСприятности.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€, Π΄Π΅ΠΌΠΎΠ½ΡΡ‚Ρ€ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΉ Π²ΠΈΠ΄ΠΈΠΌΡ‹Π΅ послСдствия ΠšΠ— ΠΏΠΎΠΊΠ°Π·Π°Π½ Π½Π° рис. 3.

Рсунок 3. ΠšΠ— элСктроприборов Π² ΡˆΠΊΠ°Ρ„Ρƒ

Π’ случаС, ΠΊΠΎΠ³Π΄Π° Π²ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½Ρ‹ΠΉ осмотр Π½Π΅ Π΄Π°Π» Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² – Π·Π°ΠΌΠ΅Π½ΠΈΡ‚Π΅ нСисправный ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΡŒ ΠΈ Π²Π²Π΅Ρ€Π½ΠΈΡ‚Π΅ ΠΏΡ€ΠΎΠ±ΠΊΠΈ, Π»ΠΈΠ±ΠΎ Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹. Они ΠΌΠΎΠ³Π»ΠΈ ΡΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΎΡ‚ Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ сСти ΠΈΠ»ΠΈ ΠΎΡ‚ ΠšΠ— Π² ΠΎΠ΄Π½ΠΎΠΌ ΠΈΠ· элСктроприборов. Если это Ρ‚Π°ΠΊ, Ρ‚ΠΎ Ρ‚Π°ΠΊΠΈΠΌΠΈ дСйствиями Π²Ρ‹ восстановитС элСктропитаниС сСти. ΠŸΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠΌ работоспособности ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ»ΡƒΠΆΠΈΡ‚ΡŒ Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π½Π΅ ΡΡ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‚, Π° ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ Π½Π΅ ΠΏΠ΅Ρ€Π΅Π³ΠΎΡ€Π°ΡŽΡ‚.

Для убСТдСния Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ освСщСниС. По ΠΎΡ‡Π΅Ρ€Π΅Π΄ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π°ΠΉΡ‚Π΅ всС элСктроприборы ΠΈ Π½Π°Π±Π»ΡŽΠ΄Π°ΠΉΡ‚Π΅ Π·Π° свСтом Π»Π°ΠΌΠΏΠΎΡ‡Π΅ΠΊ. Если ΠΏΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΎΡ‡Π΅Ρ€Π΅Π΄Π½ΠΎΠ³ΠΎ потрСбитСля Ρ‚ΠΎΠΊΠ° свСт погаснСт – ΠΈΡ‰ΠΈΡ‚Π΅ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρƒ ΠšΠ— Π² Π½Ρ‘ΠΌ.

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΌΠ΅Π³Π°ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π° ΠΈΠ»ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΡ‚ΠΈ Π½Π° участкС скрытой элСктропроводки. Π­Ρ‚ΠΎ Ρ…ΡƒΠ΄ΡˆΠΈΠΉ ΠΈΠ· Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Ρ… Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ². Поиск ΠšΠ— Π² стСнС ΠΈ способ Π΅Π³ΠΎ устранСния ΠΎΡ‡Π΅Π½ΡŒ Π·Π°Ρ‚Ρ€ΡƒΠ΄Π½Ρ‘Π½. Он Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½Ρ‹Ρ… Π½Π°Π²Ρ‹ΠΊΠΎΠ² ΠΈ наличия оборудования, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ ΠΌΠ΅Π³Π°ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π° ΠΈΠ»ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°. Если Π²Ρ‹ ΡƒΠΌΠ΅Π΅Ρ‚Π΅ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, Ρ‚ΠΎ ΠΏΠΎΠΏΡ‹Ρ‚Π°ΠΉΡ‚Π΅ΡΡŒ с Π΅Π³ΠΎ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΡƒΡŽ Ρ†Π΅ΠΏΡŒ. ΠžΠ±Π»Π΅Π³Ρ‡ΠΈΡ‚ΡŒ Π·Π°Π΄Π°Ρ‡Ρƒ поиска Π²Π°ΠΌ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ схСмы ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ.

ΠŸΡ€ΠΎΠ΄Π΅Π»Π°ΠΉΡ‚Π΅ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ шаги:

  1. ΠŸΡ€ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Ρ‘Π½Π½Ρ‹Ρ… элСктроприборах (ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π½Π° обСсточСнной сСти) замСряйтС сопротивлСния Ρ†Π΅ΠΏΠΈ Π½Π° ΠΎΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Π΅Ρ‘ участках. По возмоТности ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ схСму элСктроснабТСния вашСго Π΄ΠΎΠΌΠ°. На исправных участках ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ бСсконСчно большоС сопротивлСниС. А Π½Π° участкС, Π³Π΄Π΅ Π΅ΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅, сопротивлСниС Π΄ΠΎΠ»ΠΆΠ½ΠΎ Ρ€Π°Π²Π½ΡΡ‚ΡŒΡΡ Π½ΡƒΠ»ΡŽ. Однако ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΈ Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ сопротивлСния, особСнно Ссли Π΄ΠΎ мСста ΠšΠ— большоС расстояниС. Для Ρ‚Π°ΠΊΠΎΠ³ΠΎ случая Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΌΠ΅Π³Π°ΠΎΠΌΠΌΠ΅Ρ‚Ρ€ (ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ).
  2. ΠŸΡ€ΠΈ отсутствии упомянутых ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½ΡƒΡŽ Π»Π°ΠΌΠΏΡƒ с Π°Π²Ρ‚ΠΎΠ½ΠΎΠΌΠ½Ρ‹ΠΌ источником Ρ‚ΠΎΠΊΠ°. ΠžΠ±ΠΎΡ€ΡƒΠ΄ΡƒΠΉΡ‚Π΅ для этого Ρ‰ΡƒΠΏΠ°ΠΌΠΈ ΠΊΠ°Ρ€ΠΌΠ°Π½Π½Ρ‹ΠΉ Ρ„ΠΎΠ½Π°Ρ€ΠΈΠΊ (Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° Π·Π°Π³ΠΎΡ€Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ прикосновСния ΡˆΡ‚Ρ‹Ρ€ΡŒΠΊΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ собой). Замыкая ΠΏΠΎΠΎΡ‡Π΅Ρ€Ρ‘Π΄Π½ΠΎ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ ΠΆΠΈΠ»Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ Π½Π° скрутках Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠΎΡ€ΠΎΠ±ΠΎΠΊ, Π²Ρ‹, ΠΏΠΎ Π·Π°Π³ΠΎΡ€Π°Π½ΠΈΡŽ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ, Ρ‚ΠΎΡ‡Π½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅, Π½Π° ΠΊΠ°ΠΊΠΎΠΌ участкС сСти со скрытой ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΎΠΉ Π΅ΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅.
  3. УстранитС ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Ρ‘Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄. ΠŸΡ€ΠΎΠ²Π΅Π΄Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΡ‡Π΅Ρ‡Π½ΠΎΠ³ΠΎ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π° элСктропроводки Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ смысла. Π’ΠΎ-ΠΏΠ΅Ρ€Π²Ρ‹Ρ…, скрытая ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° находится ΠΏΠΎΠ΄ ΡˆΡ‚ΡƒΠΊΠ°Ρ‚ΡƒΡ€ΠΊΠΎΠΉ ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΎΠ±Π»ΠΈΡ†ΠΎΠ²ΠΊΠΎΠΉ, Π° это Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ расходы Π½Π° Π·Π°Π΄Π΅Π»Ρ‹Π²Π°Π½ΠΈΠ΅ стСны. Π’ΠΎ-Π²Ρ‚ΠΎΡ€Ρ‹Ρ… – Π»ΡƒΡ‡ΡˆΠ΅ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ вСсь (ΠΏΠΎ возмоТности) ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Ρ‘Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π½Π΅ ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π½Π° Π΄Π°Π½Π½ΠΎΠΌ участкС. Если ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ условия, Π½ΠΎΠ²Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ ΡΠΏΡ€ΡΡ‡ΡŒΡ‚Π΅ Π·Π° плинтусом. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΊΠΎΡ€ΠΎΠ±, ΠΏΠΎΠ΄Π²Π΅Π΄ΠΈΡ‚Π΅ Π΅Π³ΠΎ ΠΊ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ΅.

Π‘Ρ‹Π²Π°ΡŽΡ‚ случаи, ΠΊΠΎΠ³Π΄Π° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ являСтся ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠΎΠ±Ρ€Ρ‹Π²Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ. Для поиска ΠΎΠ±Ρ€Ρ‹Π²Π° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Ρ‚Π΅ ΠΆΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹, Ρ‡Ρ‚ΠΎ ΠΈ для опрСдСлСния Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ. Π§Ρ‚ΠΎΠ±Ρ‹ Π½Π°ΠΉΡ‚ΠΈ ΠΎΠ±Ρ€Ρ‹Π² Π·Π°ΠΌΡ‹ΠΊΠ°ΠΉΡ‚Π΅ свободныС ΠΊΠΎΠ½Ρ†Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π½Π° ΠΊΠΎΠ½Ρ†Π΅ участка поиска. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС Π½ΡƒΠ»Π΅Π²ΠΎΠ΅ ΠΈΠ»ΠΈ Π±Π»ΠΈΠ·ΠΊΠΎΠ΅ ΠΊ Π½ΡƒΠ»ΡŽ сопротивлСниС – ΠΏΡ€ΠΈΠ·Π½Π°ΠΊ исправности, Π° бСсконСчно большоС – ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Ρ€Π°Π·Ρ€Ρ‹Π². ΠšΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½Π°Ρ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° погаснСт ΠΏΡ€ΠΈ подсоСдинСнии Π΅Ρ‘ ΠΊ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Π΅ΡΡ‚ΡŒ ΠΎΠ±Ρ€Ρ‹Π².

На рисункС 4 ΠΏΠΎΠΊΠ°Π·Π°Π½ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ использования ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° для поиска ΠšΠ—.

Рис. 4. Поиск ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°

ΠœΠ΅Ρ‚ΠΎΠ΄ ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ

Π”Π°Π½Π½Ρ‹ΠΉ ΠΌΠ΅Ρ‚ΠΎΠ΄ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚, ΠΊΠΎΠ³Π΄Π° Π΅ΡΡ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠΎΡ‡Π΅Ρ€Ρ‘Π΄Π½ΠΎ ΠΈΡΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΈΠ· Π·ΠΎΠ½Ρ‹ поиска Π½Π΅ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΠΈΠ»ΠΈ участки Ρ†Π΅ΠΏΠΈ.

Народный ΠΌΠ΅Ρ‚ΠΎΠ΄ ΠΏΠΎ Π·Π²ΡƒΠΊΡƒ ΠΈ Π·Π°ΠΏΠ°Ρ…Ρƒ

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ поиска ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΠΎ источнику Π·Π°ΠΏΠ°Ρ…Π°, описанный Π²Ρ‹ΡˆΠ΅. Π§Ρ‚ΠΎ касаСтся Π·Π²ΡƒΠΊΠ°, Ρ‚ΠΎ здСсь всё слоТнСС. Если Π²Ρ‹ Π½Π΅ ΡƒΡΠ»Ρ‹ΡˆΠ°Π»ΠΈ Ρ…Π»ΠΎΠΏΠΊΠ° Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠšΠ—, Ρ‚ΠΎ вряд Π»ΠΈ смоТСтС Π΅Π³ΠΎ воспроизвСсти ΠΏΡ€ΠΈ поискС Π½Π° обСсточСнной Ρ†Π΅ΠΏΠΈ. МоТно, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ, ΠΏΡ€ΠΈΠ½ΡƒΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ Ρ€Ρ‹Ρ‡Π°Π³ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π²ΠΎ Π²ΠΊΠ»ΡŽΡ‡Ρ‘Π½Π½ΠΎΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ ΠΈΠ»ΠΈ вмСсто стандартного прСдохранитСля ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ ΠΌΠΎΡ‰Π½Ρ‹ΠΉ Β«ΠΆΡƒΡ‡ΠΎΠΊΒ», Π½ΠΎ послСдствия ΠΎΡ‚ этого ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ катастрофичСскими.

По Π·Π²ΡƒΠΊΡƒ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Ρ€Π°Π·Π²Π΅ Ρ‡Ρ‚ΠΎ нСисправный ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚. Π•Π³ΠΎ ΡƒΠ»ΠΈΡ‡Π°Π΅Ρ‚ потрСскиваниС ΠΈΠ»ΠΈ шипСниС. НагрСваниС нСисправного участка элСктричСской Ρ†Π΅ΠΏΠΈ слуТит Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠΌ ΠΏΠ»ΠΎΡ…ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°.

ΠœΠ΅Ρ‚ΠΎΠ΄Ρ‹ устранСния ΠΈ ΠΏΡ€ΠΎΡ„ΠΈΠ»Π°ΠΊΡ‚ΠΈΠΊΠ°

  • Π ΠΎΠ·Π΅Ρ‚ΠΊΠΈ, ΡˆΠ½ΡƒΡ€Ρ‹ питания ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π·Π°ΠΌΠΊΠ½ΡƒΠ²ΡˆΠΈΠ΅ элСмСнты сСти Π»ΡƒΡ‡ΡˆΠ΅ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ.
  • Для устранСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ Π² элСктроприборах ΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ΡΡŒ услугами спСциализированных мастСрских, Π»ΠΈΠ±ΠΎ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΡƒΠΉΡ‚Π΅ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ (ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ Π·Π½Π°Π½ΠΈΠΉ ΠΈ ΠΎΠΏΡ‹Ρ‚Π°).
  • Π Π°Π·Ρ€Ρ‹Π² кабСля Π»ΠΈΠΊΠ²ΠΈΠ΄ΠΈΡ€ΡƒΠΉΡ‚Π΅ ΠΏΡƒΡ‚Ρ‘ΠΌ Π·Π°ΠΌΠ΅Π½Ρ‹ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Ρ‘Π½Π½ΠΎΠ³ΠΎ участка Π½ΠΎΠ²Ρ‹ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΌ. ΠŸΡ€ΠΈ этом слСдитС, Ρ‡Ρ‚ΠΎΠ±Ρ‹ коэффициСнт сопротивлСния изоляции соотвСтствовал Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ Ρ‚ΠΎΠΊΠ°.

Π’ цСлях ΠΏΡ€ΠΎΡ„ΠΈΠ»Π°ΠΊΡ‚ΠΈΠΊΠΈ провСряйтС ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ². ВоврСмя мСняйтС Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ стандартныС элСктроприборы. НС допускайтС ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΡ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ. К источнику Ρ‚ΠΎΠΊΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΠΉΡ‚Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ исправныС элСктроинструмСнты ΠΈ Π΄Ρ€ΡƒΠ³ΡƒΡŽ Π±Ρ‹Ρ‚ΠΎΠ²ΡƒΡŽ Ρ‚Π΅Ρ…Π½ΠΈΠΊΡƒ.

На рис. 5 ΠΏΠΎΠΊΠ°Π·Π°Π½Ρ‹ послСдствия эксплуатации элСктрогСнСратора с нСисправным ΡˆΠ½ΡƒΡ€ΠΎΠΌ.

Рисунок 5. ΠšΠ— нСисправного ΡˆΠ½ΡƒΡ€Π°

ΠŸΠΎΠΌΠ½ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ ваша Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΎΠΌ зависит ΠΎΡ‚ надёТности систСмы элСктроснабТСния ΠΆΠΈΠ»Ρ‹Ρ… ΠΈ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΉ. Π­Ρ‚ΠΎ Ρ‚ΠΎΡ‚, ΠΈΠ· Π½Π΅ΠΌΠ½ΠΎΠ³ΠΈΡ… случаСв, Π³Π΄Π΅ экономия Π½Π΅ умСстна.

Π’ΠΈΠ΄Π΅ΠΎ Π² Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ Ρ‚Π΅ΠΌΡ‹


www.asutpp.ru

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ β€” ΡƒΡ€ΠΎΠΊ. Π€ΠΈΠ·ΠΈΠΊΠ°, 8 класс.

ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Ρ€Π°Π·, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ вставляСтС Π²ΠΈΠ»ΠΊΡƒ элСктроприбора Π² Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΡƒ, Π²Ρ‹ Π·Π°ΠΌΡ‹ΠΊΠ°Π΅Ρ‚Π΅ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ†Π΅ΠΏΡŒ, ΠΈ ΠΏΠΎ Π½Π΅ΠΉ Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Ρ‚Π΅Ρ‡ΡŒ элСктричСский Ρ‚ΠΎΠΊ.

ΠŸΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŒ элСктричСского Ρ‚ΠΎΠΊΠ° ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ, которая ΠΊ Π½Π΅ΠΌΡƒ поступаСт, Π² Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π²ΠΈΠ΄Ρ‹ энСргии β€” ΠΌΠ΅Ρ…Π°Π½ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π² элСктродвигатСлях), Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΡƒΡŽ (Π² ΡƒΡ‚ΡŽΠ³Π°Ρ…, Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ…), ΡΠ²Π΅Ρ‚ΠΎΠ²ΡƒΡŽ (Π² ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ…).

ЭлСктричСскиС Ρ†Π΅ΠΏΠΈ всСгда рассчитаны Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½ΡƒΡŽ силу Ρ‚ΠΎΠΊΠ°. Если ΠΏΠΎ Ρ‚ΠΎΠΉ ΠΈΠ»ΠΈ ΠΈΠ½ΠΎΠΉ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ сила Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ становится большС допустимой, Ρ‚ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΌΠΎΠ³ΡƒΡ‚ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π½Π°Π³Ρ€Π΅Ρ‚ΡŒΡΡ, Π° ΠΏΠΎΠΊΡ€Ρ‹Π²Π°ΡŽΡ‰Π°Ρ ΠΈΡ… изоляция β€” Π²ΠΎΡΠΏΠ»Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒΡΡ.

Β

Рассмотрим ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΡƒΡŽ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ†Π΅ΠΏΡŒ, которая состоит ΠΈΠ· источника Ρ‚ΠΎΠΊΠ° (1), Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ (2) ΠΈ потрСбитСля элСктроэнСргии (3), соСдинённых мСТду собой ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ (рис. 1).

Β

Рис. 1

Β

Π‘ΠΈΠ»Π° Ρ‚ΠΎΠΊΠ° Π² этой Ρ†Π΅ΠΏΠΈ опрСдСляСтся ΠΏΠΎ Π·Π°ΠΊΠΎΠ½Ρƒ Ома:

Β

I=UR, Π³Π΄Π΅

Β

\(U\) β€” напряТСниС Π² сСти;

\(R\) β€” сопротивлСниС потрСбитСля элСктроэнСргии (элСктроприбора).

Π‘ΠΈΠ»Π° Ρ‚ΠΎΠΊΠ° прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π² сСти ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ создаёт элСктроприбор.

Π§Ρ‚ΠΎ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Ρ‘Ρ‚, Ссли Ρ†Π΅ΠΏΡŒ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠΌ Ρ‚Π°ΠΊ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° рисункС 2, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ΠΌΠ΅ΠΆΠ΄ΡƒΒ Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ \(A\) ΠΈ \(B\) Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ?


Рис. 2

Β

Π’ этом случаС основная Ρ‡Π°ΡΡ‚ΡŒ элСктричСского Ρ‚ΠΎΠΊΠ° ΠΏΠΎΡ‚Π΅Ρ‡Ρ‘Ρ‚ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΡƒ \(AB\), минуя ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŒ Ρ‚ΠΎΠΊΠ°, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ сопротивлСниС участка \(AB\)Β Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ мСньшС, Ρ‡Π΅ΠΌ сопротивлСниС элСктроприбора.

ΠŸΡ€ΠΈ этом ΠΎΠ±Ρ‰Π΅Π΅ сопротивлСниС Ρ†Π΅ΠΏΠΈ сильно ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡΡ,Β Π° Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅, согласно Π·Π°ΠΊΠΎΠ½Ρƒ Ома для участка Ρ†Π΅ΠΏΠΈ, сила Ρ‚ΠΎΠΊΠ° Π² Π½Π΅ΠΉ Ρ€Π΅Π·ΠΊΠΎ возрастёт. Π’ΠΎΠ·Π½ΠΈΠΊΠ½Π΅Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅.

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ соСдинСниС ΠΊΠΎΠ½Ρ†ΠΎΠ² участка Ρ†Π΅ΠΏΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠΌ, сопротивлСниС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΎΡ‡Π΅Π½ΡŒ ΠΌΠ°Π»ΠΎ ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с сопротивлСниСм участка Ρ†Π΅ΠΏΠΈ.

Как извСстно ΠΈΠ· Π·Π°ΠΊΠΎΠ½Π° ДТоуля-Π›Π΅Π½Ρ†Π°, количСство Ρ‚Π΅ΠΏΠ»ΠΎΡ‚Ρ‹ \(Q\), выдСляСмоС Π½Π° участкС Ρ†Π΅ΠΏΠΈ \(R\), ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎ ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Ρƒ силы Ρ‚ΠΎΠΊΠ° \(I\) Π½Π° этом участкС:

Β

Q=I2Rt, Π³Π΄Π΅

Β

\(t\) β€” врСмя протСкания Ρ‚ΠΎΠΊΠ° ΠΏΠΎ Ρ†Π΅ΠΏΠΈ.

Β

Богласно этому Π·Π°ΠΊΠΎΠ½Ρƒ, Ссли ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΈ Ρ‚ΠΎΠΊ увСличится Π² \(10\) Ρ€Π°Π·, Ρ‚ΠΎ количСство Ρ‚Π΅ΠΏΠ»ΠΎΡ‚Ρ‹, Π²Ρ‹Π΄Π΅Π»ΡΡŽΡ‰Π΅ΠΉΡΡ ΠΏΡ€ΠΈ этом, возрастёт примСрно Π² \(100\) Ρ€Π°Π· (ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΡ‡ΠΈΡ… Ρ€Π°Π²Π½Ρ‹Ρ… условиях)!

Π’ΠΎΡ‚ ΠΏΠΎΡ‡Π΅ΠΌΡƒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ расплавлСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², воспламСнСниС изоляции ΠΈ Π² ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠΌ ΠΈΡ‚ΠΎΠ³Π΅ привСсти ΠΊ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΡŽ Π³ΠΎΡ€ΡŽΡ‡ΠΈΡ… ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ΠΎΠ² Π²ΠΎΠΊΡ€ΡƒΠ³ мСста ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΈ ΠΊ ΠΏΠΎΠΆΠ°Ρ€Ρƒ.
Β

Π§Π°Ρ‰Π΅ всСго ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания являСтся Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ изоляции ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² (ΠΈΠ·-Π·Π° ΠΈΡ… износа, Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ эксплуатации ΠΈ Ρ‚.ΠΏ.). Π’Π°ΠΊΠΆΠ΅ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ мСханичСскиС поврСТдСния Π² элСктричСской Ρ†Π΅ΠΏΠΈ ΠΈΠ»ΠΈ Π² элСктроприборС, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ сСти.

www.yaklass.ru

Π’ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π’ΠΈΠ΄Ρ‹ ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°. ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΈ особСнности

ΠΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ²ΡˆΠΈΠΌΡΡ Ρ€Π΅ΠΆΠΈΠΌΠΎΠΌ Ρ€Π°Π±ΠΎΡ‚Ρ‹ элСктроустановки считаСтся Ρ‚Π°ΠΊΠΎΠΉ Ρ€Π΅ΠΆΠΈΠΌ, ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ находятся Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… Π½ΠΎΡ€ΠΌΡ‹. Π’ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания (Ρ‚ΠΎΠΊ ΠšΠ—) Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΏΡ€ΠΈ Π°Π²Π°Ρ€ΠΈΠΈ Π² Ρ€Π°Π±ΠΎΡ‚Π΅ элСктроустановки. Он Ρ‡Π°Ρ‰Π΅ всСго появляСтся ΠΈΠ·-Π·Π° поврСТдСния изоляции Ρ‚ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰ΠΈΡ… частСй.

Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π½Π°Ρ€ΡƒΡˆΠ°Π΅Ρ‚ΡΡ бСспСрСбойноС ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, ΠΈ Π²Π»Π΅Ρ‡Π΅Ρ‚ Π·Π° собой нСисправности ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄ ΠΈΠ· строя оборудования. ВслСдствиС этого ΠΏΡ€ΠΈ ΠΏΠΎΠ΄Π±ΠΎΡ€Π΅ Ρ‚ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰ΠΈΡ… элСмСнтов ΠΈ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΈΡ… расчСт Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹, Π½ΠΎ ΠΈ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΡƒ ΠΏΠΎ условиям ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅ΠΌΠΎΠ³ΠΎ Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ Ρ€Π΅ΠΆΠΈΠΌΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹Π·Π²Π°Π½ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ.

ΠŸΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ поврСТдСния изоляции
  • ВоздСйствиС Π½Π° ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ мСханичСским ΠΏΡƒΡ‚Π΅ΠΌ.
  • ЭлСктричСский ΠΏΡ€ΠΎΠ±ΠΎΠΉ Ρ‚ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰ΠΈΡ… частСй вслСдствиС Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ ΠΈΠ»ΠΈ пСрСнапряТСния.
  • Подобно Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΡŽ изоляции ΠΌΠΎΠΆΠ½ΠΎ ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ поврСТдСния схлСстываниС Π½Π΅ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Ρ… Π»ΠΈΠ½ΠΈΠΉ ΠΎΡ‚ сильного Π²Π΅Ρ‚Ρ€Π°.
  • Наброс мСталличСских ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ΠΎΠ² Π½Π° линию.
  • ВоздСйствиС ΠΆΠΈΠ²ΠΎΡ‚Π½Ρ‹Ρ… Π½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ, находящиСся ΠΏΠΎΠ΄ напряТСниСм.
  • Ошибки Π² Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΎΠ±ΡΠ»ΡƒΠΆΠΈΠ²Π°ΡŽΡ‰Π΅Π³ΠΎ пСрсонала Π² элСктроустановках.
  • Π‘Π±ΠΎΠΉ Π² Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ Π·Π°Ρ‰ΠΈΡ‚ ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΈ.
  • ВСхничСскоС старСниС оборудования.
  • Π£ΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠ΅ дСйствиС, Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½Π½ΠΎΠ΅ Π½Π° ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅ изоляции.
ΠŸΠΎΡΠ»Π΅Π΄ΡΡ‚Π²ΠΈΡ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания

Π’ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΎ Ρ€Π°Π· ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ Ρ‚ΠΎΠΊ ΠΏΡ€ΠΈ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Π΅ оборудования. Π’ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ΠΌΠΈ послСдствиями Ρ‚Π°ΠΊΠΎΠ³ΠΎ замыкания ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ:

  • ΠŸΠ΅Ρ€Π΅Π³Ρ€Π΅Π² Ρ‚ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰ΠΈΡ… частСй.
  • Π§Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½Ρ‹Π΅ динамичСскиС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.
  • ΠŸΡ€Π΅ΠΊΡ€Π°Ρ‰Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ΄Π°Ρ‡ΠΈ элСктричСской энСргии потрСбитСлям.
  • ΠΠ°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ функционирования Π΄Ρ€ΡƒΠ³ΠΈΡ… взаимосвязанных ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ ΠΊ исправным участкам Ρ†Π΅ΠΏΠΈ, ΠΈΠ·-Π·Π° Ρ€Π΅Π·ΠΊΠΎΠ³ΠΎ сниТСния напряТСния.
  • Расстройство систСмы элСктроснабТСния.
Π’ΠΈΠ΄Ρ‹ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ

ΠŸΠΎΠ½ΡΡ‚ΠΈΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΠΎΠ΄Ρ€Π°Π·ΡƒΠΌΠ΅Π²Π°Π΅Ρ‚ элСктричСскоС соСдинСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π½Π΅ прСдусмотрСно условиями эксплуатации оборудования ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ„Π°Π·, Π»ΠΈΠ±ΠΎ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° с Ρ„Π°Π·ΠΎΠΉ ΠΈΠ»ΠΈ Π·Π΅ΠΌΠ»ΠΈ с Ρ„Π°Π·ΠΎΠΉ (ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π° зазСмлСния Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΠΈ источника питания).

ΠŸΡ€ΠΈ эксплуатации ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ напряТСниС питания ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ способами:

  • По схСмС Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ сСти 0,4 ΠΊΠΈΠ»ΠΎΠ²ΠΎΠ»ΡŒΡ‚Π°.
  • ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ ΡΠ΅Ρ‚ΡŒΡŽ (Ρ„Π°Π·ΠΎΠΉ ΠΈ Π½ΠΎΠ»Π΅ΠΌ) 220 Π’.
  • Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠΎΠΌ постоянного напряТСния Π²Ρ‹Π²ΠΎΠ΄Π°ΠΌΠΈ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π°.

Π’ ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠΌ случаС ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΡ‚ΡŒ Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ изоляции Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Ρ‚ΠΎΡ‡ΠΊΠ°Ρ…, вслСдствиС Ρ‡Π΅Π³ΠΎ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

Для 3-Ρ„Π°Π·Π½ΠΎΠΉ сСти ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ разновидности ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания:

  1. Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅.
  2. Β Π”Π²ΡƒΡ…Ρ„Π°Π·Π½ΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅.
  3. Β ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π½Π° зСмлю.
  4. Β ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π½Π° зСмлю (Π˜Π·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Π°Ρ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒ).
  5. Β Π”Π²ΡƒΡ…Ρ„Π°Π·Π½ΠΎΠ΅Β Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π½Π° зСмлю.
  6. Β Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠ΅Β Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π½Π° зСмлю.

ΠŸΡ€ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π° снабТСния элСктричСской энСргиСй прСдприятия ΠΈΠ»ΠΈ оборудования ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Π΅ Ρ€Π΅ΠΆΠΈΠΌΡ‹ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… расчСтов.

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания

Π”ΠΎ Π½Π°Ρ‡Π°Π»Π° возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° Π² элСктричСской Ρ†Π΅ΠΏΠΈ ΠΈΠΌΠ΅Π»Π° ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ²ΡˆΠ΅Π΅ΡΡ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ iΠΏ. ΠŸΡ€ΠΈ Ρ€Π΅Π·ΠΊΠΎΠΌ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΈ Π² этой Ρ†Π΅ΠΏΠΈ ΠΈΠ·-Π·Π° сильного ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡ ΠΎΠ±Ρ‰Π΅Π³ΠΎ сопротивлСния Ρ†Π΅ΠΏΠΈ элСктричСский Ρ‚ΠΎΠΊ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ Π΄ΠΎ значСния iΠΊ. Π’Π½Π°Ρ‡Π°Π»Π΅, ΠΊΠΎΠ³Π΄Π° врСмя t Ρ€Π°Π²Π½ΠΎ Π½ΡƒΠ»ΡŽ, элСктричСский Ρ‚ΠΎΠΊ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ€Π΅Π·ΠΊΠΎ ΠΈΠ·ΠΌΠ΅Π½ΠΈΡ‚ΡŒΡΡ Π΄ΠΎ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ²ΡˆΠ΅Π³ΠΎΡΡ значСния, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π² Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ΠΎΠΉ Ρ†Π΅ΠΏΠΈ ΠΊΡ€ΠΎΠΌΠ΅ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ³ΠΎ сопротивлСния R, Π΅ΡΡ‚ΡŒ Π΅Ρ‰Π΅ ΠΈ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС L. Π­Ρ‚ΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ Π²ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ процСсс возрастания Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π΅ Π½Π° Π½ΠΎΠ²Ρ‹ΠΉ Ρ€Π΅ΠΆΠΈΠΌ.

Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ Π² Π½Π°Ρ‡Π°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания элСктричСский Ρ‚ΠΎΠΊ сохраняСт ΠΏΠ΅Ρ€Π²ΠΎΠ½Π°Ρ‡Π°Π»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ iK = iΠ½ΠΎ. Π§Ρ‚ΠΎΠ±Ρ‹ Ρ‚ΠΎΠΊ измСнился, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ врСмя. Π’ ΠΏΠ΅Ρ€Π²Ρ‹Π΅ мгновСния этого Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ Ρ‚ΠΎΠΊ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ Π΄ΠΎ максимального значСния, Π΄Π°Π»Π΅Π΅ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ сниТаСтся, Π° Π·Π°Ρ‚Π΅ΠΌ Ρ‡Π΅Ρ€Π΅Π· ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Π΅Ρ‚ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ²ΡˆΠΈΠΉΡΡ Ρ€Π΅ΠΆΠΈΠΌ.

ΠŸΠ΅Ρ€ΠΈΠΎΠ΄ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΎΡ‚ Π½Π°Ρ‡Π°Π»Π° замыкания Π΄ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ²ΡˆΠ΅Π³ΠΎΡΡ Ρ€Π΅ΠΆΠΈΠΌΠ° считаСтся ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ процСссом. Π’ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ для любого ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ процСсса.

Π’ΠΎΠΊ ΠšΠ— ΠΏΡ€ΠΈ Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π° Π»ΡƒΡ‡ΡˆΠ΅ Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ Π² Π²ΠΈΠ΄Π΅ суммы ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΡ…: пСриодичСского Ρ‚ΠΎΠΊΠ° i ΠΏt с наибольшСй пСриодичСской ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ I ΠΏΡ‚ ΠΈ апСриодичСского Ρ‚ΠΎΠΊΠ° i Π°t (Π΅Π³ΠΎ наибольшСС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ – I am).

АпСриодичСская ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ Ρ‚ΠΎΠΊΠ° ΠšΠ— Π²ΠΎ врСмя замыкания постСпСнно Π·Π°Ρ‚ΡƒΡ…Π°Π΅Ρ‚ Π΄ΠΎ Π½ΡƒΠ»Π΅Π²ΠΎΠ³ΠΎ значСния. ΠŸΡ€ΠΈ этом Π΅Π΅ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ происходит ΠΏΠΎ ΡΠΊΡΠΏΠΎΠ½Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ зависимости.

Π’ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ΠΉ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠšΠ— ΡΡ‡ΠΈΡ‚Π°ΡŽΡ‚ ΡƒΠ΄Π°Ρ€Π½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ iΡƒ. Когда Π½Π΅Ρ‚ затухания Π² Π½Π°Ρ‡Π°Π»ΡŒΠ½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ замыкания, ΡƒΠ΄Π°Ρ€Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ опрСдСляСтся:

I Ρƒ – i ΠΏm + i Π°t=0’, Π³Π΄Π΅ i ΠΏm являСтся Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄ΠΎΠΉ пСриодичСской Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ.

ПолСзноС ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅

БчитаСтся, Ρ‡Ρ‚ΠΎ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ являСтся ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΈ Π½Π΅ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ явлСниСм, ΠΎΡ‚ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ происходят Ρ€Π°Π·Ρ€ΡƒΡˆΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ послСдствия Π² элСктроустановках. Оно ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ условия для ΠΏΠΎΠΆΠ°Ρ€Π°, ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠΉ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, ΠΎΠ±Π΅ΡΡ‚ΠΎΡ‡ΠΈΠ²Π°Π½ΠΈΡŽ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠ² ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠΌ послСдствиям.

Однако Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΌΠΎΠΆΠ΅Ρ‚ принСсти Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΏΠΎΠ»ΡŒΠ·Ρƒ Π½Π° ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅. Π•ΡΡ‚ΡŒ Π½Π΅ΠΌΠ°Π»ΠΎ устройств, Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΡƒΡŽΡ‰ΠΈΡ… Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Ρ‚ΠΎΠΊΠ°. Для ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ сварочный Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚. НаиболСС ярким ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠΌ для этого послуТит элСктродуговая сварка, ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π½Π°ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎ замыкаСтся сварочный элСктрод с Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΠΌ ΠΊΠΎΠ½Ρ‚ΡƒΡ€ΠΎΠΌ.

Π’Π°ΠΊΠΈΠ΅ Ρ€Π΅ΠΆΠΈΠΌΡ‹ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ ΠΊΡ€Π°Ρ‚ΠΊΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ сварочного трансформатора обСспСчиваСт Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΏΡ€ΠΈ Ρ‚Π°ΠΊΠΈΡ… Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ°Ρ…. Π’ΠΎ врСмя сварки Π² Ρ‚ΠΎΡ‡ΠΊΠ΅ соприкосновСния элСктрода Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ большой Ρ‚ΠΎΠΊ. Π’ ΠΈΡ‚ΠΎΠ³Π΅ выдСляСтся Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ количСство Ρ‚Π΅ΠΏΠ»ΠΎΡ‚Ρ‹, достаточноС для расплавлСния ΠΌΠ΅Ρ‚Π°Π»Π»Π° Π² мСстС касания, ΠΈ образования сварочного шва достаточной прочности.

Бпособы Π·Π°Ρ‰ΠΈΡ‚Ρ‹

Π•Ρ‰Π΅ Π² Π½Π°Ρ‡Π°Π»Π΅ развития элСктротСхники появилась ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ° Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктричСских устройств ΠΎΡ‚ Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½Ρ‹Ρ… Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ, Π² Ρ‚ΠΎΠΌ числС ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. НаиболСС простым Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ΠΌ стала установка ΠΏΠ»Π°Π²ΠΊΠΈΡ… ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΉ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π³ΠΎΡ€Π°Π»ΠΈ ΠΎΡ‚ ΠΈΡ… нагрСвания вслСдствиС ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΡ Ρ‚ΠΎΠΊΠ° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹.

Π’Π°ΠΊΠΈΠ΅ ΠΏΠ»Π°Π²ΠΊΠΈΠ΅ вставки Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΡƒΡŽΡ‚ ΠΈ Π² настоящСС врСмя. Π˜Ρ… основным достоинством являСтся Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ, простота ΠΈ нСвысокая ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ. Однако ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ ΠΈ нСдостатки. ΠŸΡ€ΠΎΡΡ‚Π°Ρ конструкция прСдохранитСля ΠΏΠΎΠ±ΡƒΠΆΠ΄Π°Π΅Ρ‚ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ° послС сгорания ΠΏΠ»Π°Π²ΠΊΠΎΠ³ΠΎ элСмСнта Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π΅Π³ΠΎ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄Ρ€ΡƒΡ‡Π½Ρ‹ΠΌΠΈ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°ΠΌΠΈ Π² Π²ΠΈΠ΄Π΅ скрСпок, ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΡ‡Π΅ΠΊ ΠΈ Π΄Π°ΠΆΠ΅ Π³Π²ΠΎΠ·Π΄Π΅ΠΉ.

Вакая Π·Π°Ρ‰ΠΈΡ‚Π° Π½Π΅ способна ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½Π° Π½Π΅ рассчитана Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ. На производствС для ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Ρ†Π΅ΠΏΠ΅ΠΉ, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π²ΠΎΠ·Π½ΠΈΠΊΠ»ΠΎ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ элСктричСскиС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹. Они Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ ΡƒΠ΄ΠΎΠ±Π½Π΅Π΅ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΏΠ»Π°Π²ΠΊΠΈΡ… ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΉ, Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ Π·Π°ΠΌΠ΅Π½Ρ‹ ΡΠ³ΠΎΡ€Π΅Π²ΡˆΠ΅Π³ΠΎ элСмСнта. ПослС устранСния ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ замыкания ΠΈ остывания Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Ρ… элСмСнтов, Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΌΠΎΠΆΠ½ΠΎ просто Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ, Ρ‚Π΅ΠΌ самым ΠΏΠΎΠ΄Π°Π² напряТСниС Π² Ρ†Π΅ΠΏΡŒ.

Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ Ρ‚Π°ΠΊΠΆΠ΅ Π±ΠΎΠ»Π΅Π΅ слоТныС систСмы Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π² Π²ΠΈΠ΄Π΅ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ². Они ΠΈΠΌΠ΅ΡŽΡ‚ Π²Ρ‹ΡΠΎΠΊΡƒΡŽ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ. Π’Π°ΠΊΠΈΠ΅ устройства ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ напряТСниС Ρ†Π΅ΠΏΠΈ Π² случаС наимСньшСй ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ Ρ‚ΠΎΠΊΠ°. Вакая ΡƒΡ‚Π΅Ρ‡ΠΊΠ° ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΡ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΡ€Π°ΠΆΠ΅Π½ΠΈΠΈ Ρ€Π°Π±ΠΎΡ‚Π½ΠΈΠΊΠ° Ρ‚ΠΎΠΊΠΎΠΌ.

Π”Ρ€ΡƒΠ³ΠΈΠΌ способом Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания являСтся Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΠΉ Ρ€Π΅Π°ΠΊΡ‚ΠΎΡ€. Он слуТит для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Ρ†Π΅ΠΏΠ΅ΠΉ Π² сСтях высокого напряТСния, Π³Π΄Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° ΠšΠ— способна Π΄ΠΎΡΡ‚ΠΈΡ‡ΡŒ Ρ‚Π°ΠΊΠΎΠ³ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Π΅ устройства, Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‰ΠΈΠ΅ большиС элСктродинамичСскиС силы.

Π Π΅Π°ΠΊΡ‚ΠΎΡ€ прСдставляСт собой ΠΊΠ°Ρ‚ΡƒΡˆΠΊΡƒ с ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌ сопротивлСниСм. Он ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ Π² Ρ†Π΅ΠΏΡŒ ΠΏΠΎ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ схСмС. ΠŸΡ€ΠΈ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Π΅ Π½Π° Ρ€Π΅Π°ΠΊΡ‚ΠΎΡ€Π΅ имССтся ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния ΠΎΠΊΠΎΠ»ΠΎ 4%. Π’ случаС возникновСния ΠšΠ— основная Ρ‡Π°ΡΡ‚ΡŒ напряТСния приходится Π½Π° Ρ€Π΅Π°ΠΊΡ‚ΠΎΡ€. БущСствуСт нСсколько Π²ΠΈΠ΄ΠΎΠ² Ρ€Π΅Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ²: Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Π΅, масляныС. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΈΠ· Π½ΠΈΡ… ΠΈΠΌΠ΅Π΅Ρ‚ свои особСнности.

Π—Π°ΠΊΠΎΠ½ Ома ΠΏΡ€ΠΈ ΠšΠ—

Π’ основС расчСта Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ Ρ†Π΅ΠΏΠΈ Π»Π΅ΠΆΠΈΡ‚ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ опрСдСляСт вычислСниС силы Ρ‚ΠΎΠΊΠ° ΠΏΠΎ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ, ΠΏΡƒΡ‚Π΅ΠΌ Π΅Π³ΠΎ дСлСния Π½Π° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠ΅ сопротивлСниС. Π’Π°ΠΊΠΎΠΉ ΠΆΠ΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΈ ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΈ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ. ΠžΡ‚Π»ΠΈΡ‡ΠΈΠ΅ Π² ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΌ:

  • ΠŸΡ€ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠΈ Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ Ρ€Π΅ΠΆΠΈΠΌΠ° процСсс ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π΅Ρ‚ случайным ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, стихийно. Однако ΠΎΠ½ поддаСтся Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ расчСтам ΠΏΠΎ Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½Π½Ρ‹ΠΌ спСциалистами ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠ°ΠΌ.
  • Π’ процСссС Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ элСктричСской Ρ†Π΅ΠΏΠΈ сопротивлСниС ΠΈ напряТСниС находятся Π² ΡƒΡ€Π°Π²Π½ΠΎΠ²Π΅ΡˆΠ΅Π½Π½ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π½Π΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π² Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π°Ρ… Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… Π½ΠΎΡ€ΠΌΡ‹.
ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ источника питания

По этой мощности Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ ΠΎΡ†Π΅Π½ΠΊΡƒ энСргСтичСской силовой возмоТности Ρ€Π°Π·Ρ€ΡƒΡˆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ дСйствия, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, проводят Π°Π½Π°Π»ΠΈΠ· Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ протСкания, Ρ€Π°Π·ΠΌΠ΅Ρ€.

Для ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° рассмотрим, Ρ‡Ρ‚ΠΎ ΠΎΡ‚Ρ€Π΅Π·ΠΎΠΊ ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° с ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒΡŽ сСчСния 1,5 ΠΌΠΌ2 Π΄Π»ΠΈΠ½ΠΎΠΉ 50 см сначала подсоСдинили нСпосрСдствСнно ΠΊ Π±Π°Ρ‚Π°Ρ€Π΅Π΅ Β«ΠšΡ€ΠΎΠ½Π°Β». А Π² Π΄Ρ€ΡƒΠ³ΠΎΠΌ случаС этот ΠΆΠ΅ кусок ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° вставили Π² Π±Ρ‹Ρ‚ΠΎΠ²ΡƒΡŽ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΡƒ.

Π’ случаС с Β«ΠšΡ€ΠΎΠ½ΠΎΠΉΒ» ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΡƒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Ρ‚ΡŒ Ρ‚ΠΎΠΊ ΠšΠ—, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π΅Ρ‚ эту Π±Π°Ρ‚Π°Ρ€Π΅ΡŽ Π΄ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π° Π΅Π΅ ΠΈΠ· строя, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ мощности Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ Π½Π΅ достаточно для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π°Π³Ρ€Π΅Ρ‚ΡŒ ΠΈ Ρ€Π°ΡΠΏΠ»Π°Π²ΠΈΡ‚ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ для Ρ€Π°Π·Ρ€Ρ‹Π²Π° Ρ†Π΅ΠΏΠΈ.

Π’ случаС с Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΎΠΉ ΡΡ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Π΅ устройства. ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΠΌ, Ρ‡Ρ‚ΠΎ эти Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π²Ρ‹ΡˆΠ»ΠΈ ΠΈΠ· строя, ΠΈ Π½Π΅ сработали. Π’ этом случаС Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Ρ‚ΡŒ ΠΏΠΎ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ΅, Π·Π°Ρ‚Π΅ΠΌ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ΅ всСго подъСзда, Π΄ΠΎΠΌΠ°, ΠΈ Π΄Π°Π»Π΅Π΅ ΠΏΠΎ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ ΠΈΠ»ΠΈ кабСля. Π’Π°ΠΊ ΠΎΠ½ Π΄ΠΎΠΉΠ΄Π΅Ρ‚ Π΄ΠΎ трансформатора питания Π½Π° подстанции.

Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΊ трансформатору подсоСдиняСтся длинная Ρ†Π΅ΠΏΡŒ с мноТСством ΠΊΠ°Π±Π΅Π»Π΅ΠΉ, ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… соСдинСний. Они Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ повысят элСктричСскоС сопротивлСниС нашСго ΠΎΠΏΡ‹Ρ‚Π½ΠΎΠ³ΠΎ ΠΎΡ‚Ρ€Π΅Π·ΠΊΠ° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. Однако Π΄Π°ΠΆΠ΅ Π² Ρ‚Π°ΠΊΠΎΠΌ случаС остаСтся большая Π²Π΅Ρ€ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ этот кусок ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° расплавится ΠΈ сгорит.

Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ Ρ†Π΅ΠΏΠΈ

Участок Π»ΠΈΠ½ΠΈΠΈ элСктропСрСдач ΠΎΡ‚ источника питания Π΄ΠΎ мСста ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ элСктричСским сопротивлСниСм. Π•Π³ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ влияСт Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ трансформаторов, ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ, дроссСлСй, пластин кондСнсаторов вносят свой Π²ΠΊΠ»Π°Π΄ Π² суммарноС сопротивлСниС Ρ†Π΅ΠΏΠΈ Π² Π²ΠΈΠ΄Π΅ Смкостных ΠΈ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… сопротивлСний. ΠŸΡ€ΠΈ этом ΡΠΎΠ·Π΄Π°ΡŽΡ‚ΡΡ апСриодичСскиС ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠ΅, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΡΠΊΠ°ΠΆΠ°ΡŽΡ‚ ΡΠΈΠΌΠΌΠ΅Ρ‚Ρ€ΠΈΡ‡Π½ΠΎΡΡ‚ΡŒ основных Ρ„ΠΎΡ€ΠΌ гармоничСских ΠΊΠΎΠ»Π΅Π±Π°Π½ΠΈΠΉ.

БущСствуСт мноТСство Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊ, с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… производится расчСт Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Они ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ с Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒΡŽ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΠΎ ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΉΡΡ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ. ΠŸΡ€Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ сопротивлСниС ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΉΡΡ схСмы ΠΏΠΎ ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠ΅ Β«Ρ„Π°Π·Π°-ноль». Π­Ρ‚ΠΎ сопротивлСниС Π΄Π΅Π»Π°Π΅Ρ‚ расчСт Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½Ρ‹ΠΌ, вносит ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚ΠΈΠ²Ρ‹ ΠΏΡ€ΠΈ ΠΏΠΎΠ΄Π±ΠΎΡ€Π΅ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

ΠŸΠΎΡ…ΠΎΠΆΠΈΠ΅ Ρ‚Π΅ΠΌΡ‹:

Β

electrosam.ru

2. Π’ΠΈΠ΄Ρ‹ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ

– 3-Ρ… Ρ„Π°Π·Π½ΠΎΠ΅ ΠšΠ—. Π‘Ρ…Π΅ΠΌΠ° Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠ³ΠΎ ΠšΠ— Π² элСктричСской сСти ΠΈΠΌΠ΅Π΅Ρ‚ Π²ΠΈΠ΄:

ΠΈΠ»ΠΈ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π½Π° Π²Ρ‹Π²ΠΎΠ΄Π°Ρ… элСктричСской ΠΌΠ°ΡˆΠΈΠ½Ρ‹

Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠ΅ ΠšΠ— являСтся симмСтричным, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ сопротивлСния Π² Ρ‚Ρ€Π΅Ρ… Ρ„Π°Π·Π°Ρ… ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ·Π°ΠΌΠΊΠ½ΡƒΡ‚ΠΎΠΉ Ρ†Π΅ΠΏΠΈ Π±ΡƒΠ΄ΡƒΡ‚ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹ΠΌΠΈ.

– 2-Ρ… Ρ„Π°Π·Π½ΠΎΠ΅ ΠšΠ—.

ЯвляСтся нСсиммСтричным ΠšΠ—. Π’ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΌΠ΅ΠΆΠ΄Ρƒ 2-мя Ρ„Π°Π·Π°ΠΌΠΈ сСти

– ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠ΅ ΠšΠ—.

ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠ΅ ΠšΠ—, ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ Π² сСти с Π³Π»ΡƒΡ…ΠΎ-Π·Π°Π·Π΅ΠΌΠ»Π΅Π½Π½ΠΎΠΉ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΡŽ (сСти Π΄ΠΎ 1 ΠΊΠ’) ΠΈ с эффСктивно-Π·Π°Π·Π΅ΠΌΠ»Π΅Π½Π½ΠΎΠΉ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΡŽ (сСти 110 ΠΊΠ’ ΠΈ Π²Ρ‹ΡˆΠ΅), ΠΊΠΎΠ³Π΄Π° ΠΎΠ΄ΠΈΠ½ ΠΈΠ· ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ Π½Π° зСмлю.

– 2-Ρ… Ρ„Π°Π·Π½ΠΎΠ΅ ΠšΠ— Π½Π° зСмлю

Π­Ρ‚ΠΎ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅, ΠΊΠΎΠ³Π΄Π° Π΄Π²Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° соСдинСны ΠΌΠ΅ΠΆΠ΄Ρƒ собой ΠΈ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹ Π½Π° зСмлю.

2.1. РаспрСдСлСниС ΠΊΠ· ΠΏΠΎ Π²ΠΈΠ΄Π°ΠΌ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ, ΠΏΠΎ Π΄Π°Π½Π½Ρ‹ΠΌ Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠΉ статистики

– Π½Π° ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠ΅ ΠšΠ— приходится 65% ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ;

– Π½Π° 2-Ρ… Ρ„Π°Π·Π½ΠΎΠ΅ ΠšΠ— Π½Π° зСмлю – 20%;

– Π½Π° 2-Ρ… Ρ„Π°Π·Π½ΠΎΠ΅ ΠšΠ— – 10%;

– Π½Π° 3-Ρ… Ρ„Π°Π·Π½ΠΎΠ΅ ΠšΠ— – 5%.

Π’ΠΈΠ΄Ρ‹ поврСТдСния, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡΠΎΠΏΡ€ΠΎΠ²ΠΎΠΆΠ΄Π°ΡŽΡ‚ΡΡ ΠΌΠ½ΠΎΠ³ΠΎΠΊΡ€Π°Ρ‚Π½ΠΎΠΉ нСсиммСтриСй (Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ„Π°Π· Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚ΠΎΡ‡ΠΊΠ°Ρ… ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ) Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ слоТными Π²ΠΈΠ΄Π°ΠΌΠΈ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ.

ВсС Π²ΠΈΠ΄Ρ‹ рассмотрСнных ΠšΠ— Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΉ нСсиммСтриСй.

3. ΠŸΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ возникновСния ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½Ρ‹Ρ… процСссов

ΠŸΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½Ρ‹Π΅ процСссы Π² элСктричСских систСмах ΡΠ²Π»ΡΡŽΡ‚ΡΡ слСдствиСм измСнСния Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² обусловлСных эксплуатационными условиями ΠΈΠ»ΠΈ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠΌ поврСТдСния изоляции ΠΈ Ρ‚ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰ΠΈΡ… частСй элСктроустановок. ΠŸΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌΠΈ возникновСния П.П. ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ многочислСнныС воздСйствия Π½Π° элСмСнты систСмы:

  1. Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅, ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΈ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ источников элСктроэнСргии, трансформаторов, Π›Π­ΠŸ, элСктроприСмников ΠΈ Π΄Ρ€. элСмСнтов;

  2. появлСниС нСсиммСтрии Ρ‚ΠΎΠΊΠΎΠ² ΠΈ напряТСний Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ„Π°Π·, ΠΎΠ±Ρ€Ρ‹Π²ΠΎΠ² Ρ„Π°Π· ΠΈ Ρ‚.Π΄.;

  3. ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания Π² элСмСнтах систСмы;

  4. форсировка возбуТдСния синхронной ΠΌΠ°ΡˆΠΈΠ½Ρ‹ ΠΈ гашСниС ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля;

  5. Π²Π½Π΅Π·Π°ΠΏΠ½Ρ‹Π΅ набросы ΠΈ сбросы Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ;

  6. синхронный пуск Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΈ синхронных компСнсаторов;

  7. асинхронный Ρ…ΠΎΠ΄ синхронных ΠΌΠ°ΡˆΠΈΠ½Ρ‹ послС выпадСния ΠΈΡ… ΠΈΠ· синхронизма;

  8. атмосфСрно-климатичСскиС воздСйствия Π½Π° элСмСнты элСктричСской систСмы;

  9. ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½Ρ‹Π΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹Ρ… Ρ†Π΅ΠΏΠ΅ΠΉ.

4. ΠŸΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ возникновСния ΠΊΠ·

Основной ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ возникновСния ΠšΠ— являСтся Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ изоляции Π»ΠΈΠ½ΠΈΠΉ, элСктричСских Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² ΠΈ Π΄Ρ€. элСктрооборудования.

ΠŸΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌΠΈ Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ изоляции ΡΠ²Π»ΡΡŽΡ‚ΡΡ:

  1. пСрСнапряТСния Π² элСктричСских сСтях ΠΈ установках, Π²Ρ‹Π·Π²Π°Π½Π½Ρ‹Π΅ прямыми ΡƒΠ΄Π°Ρ€Π°ΠΌΠΈ ΠΌΠΎΠ»Π½ΠΈΠΉ ΠΈΠ»ΠΈ ΠΆΠ΅ Π²Ρ‹Π·Π²Π°Π½Π½Ρ‹Π΅ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠ΅ΠΉ;

  2. Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ ΠΏΡ€Π°Π²ΠΈΠ» тСхничСской эксплуатации;

  3. замыкания ΠΏΡ€ΠΈ Π½Π΅ΠΊΠ²Π°Π»ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Ρ… дСйствиях ΠΎΠ±ΡΠ»ΡƒΠΆΠΈΠ²Π°ΡŽΡ‰Π΅Π³ΠΎ пСрсонала;

  4. мСханичСскиС поврСТдСния элСмСнтов элСктричСской сСти;

  5. ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ Ρ‚ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰ΠΈΡ… частСй ΠΆΠΈΠ²ΠΎΡ‚Π½Ρ‹ΠΌΠΈ.

5. ΠŸΠΎΡΠ»Π΅Π΄ΡΡ‚Π²ΠΈΡ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ

ΠŸΠΎΡΠ»Π΅Π΄ΡΡ‚Π²ΠΈΡΠΌΠΈ ΠšΠ— ΡΠ²Π»ΡΡŽΡ‚ΡΡ:

  1. Π’Π΅ΠΏΠ»ΠΎΠ²Ρ‹Π΅ ΠΈΠ»ΠΈ тСрмичСскиС воздСйствия Ρ‚ΠΎΠΊΠ° ΠšΠ— Π½Π° элСмСнты элСктричСской систСмы (размягчСниС, Π²Ρ‹ΠΏΠ»Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΌΠ΅Ρ‚Π°Π»Π»Π°, Π²Ρ‹ΠΆΠΈΠ³Π°Π½ΠΈΠ΅ изоляции, Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ²).

  2. ДинамичСскиС дСйствия, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ‚ΠΎΠΊΠΎΠ²Π΅Π΄ΡƒΡ‰ΠΈΠΌΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌΠΈ.

  3. Π Π΅Π·ΠΊΠΎΠ΅ сниТСниС напряТСния Π² мСстС ΠšΠ—.

  4. ΠŸΡ€ΠΈ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ сниТСнии напряТСния Π½Π° 30-40% ΠΎΡ‚ номинального (Π½Π° врСмя Π±ΠΎΠ»Π΅Π΅ 1 с.) Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‚ ΠΎΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒΡΡ.

  5. ΠŸΠ΅Ρ€Π΅Ρ€Ρ‹Π²Ρ‹ Π² элСктроснабТСнии.

  6. ΠΠ°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ устойчивости ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов ΠΈ Ρ€Π΅ΠΆΠΈΠΌΠ° элСктроэнСргСтичСской систСмы Π² Ρ†Π΅Π»ΠΎΠΌ.

  7. Π’Ρ‹Π³ΠΎΡ€Π°Π½ΠΈΠ΅ элСмСнтов элСктроустановок.

studfiles.net

ΠžΡΡ‚Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ
