Схема матрицы – Делаем яркую и экономичную светодиодную подсветку из разбитой LED матрицы (как заставить работать подсветку матрицы без ноутбука)

Схема матрицы судьбы | Data rozhdenya

Сегодня (в продолжение к теме психоматрицы судьбы по 22-м энергиям) расскажу о самых важных точках матрицы и об их значении.  Еще раз, для наглядности, привожу схему матрицы:

Крайняя левая точка диагонального квадрата — это начало жизненного пути — число дня рождения, так называемая «визитная карточка» личности человека, его основные качества, данные от рождения, таким видят его люди.

Верхняя точка диагонального квадрата — месяц рождения, это число Ангела-хранителя, духовная задача личности. Эта энергия связи с Высшими силами и при успешной реализации качеств души человек обладает прекрасной интуицией, он «в потоке», видит знаки-подсказки на своем жизненном пути.

Крайний правый угол диагонального квадрата — это число года рождения, точнее, сумма всех цифр года. Эта энергия говорит о выполнении (до возраста 40 лет) первого — личного предназначения человека.

В нижней точке диагонального квадрата — число, полученное из суммы трёх предыдущих цифр. Это энергия программы прошлой жизни, те качества, которые следует проработать (кармический хвост).

В центре матрицы — точка комфорта человека, то, к чему человек стремится. Её значение — это сумма всех 4-х точек диагонального квадрата (ромба). Это энергия показывает, в каком состоянии человек живёт: получает ли удовольствие или ему чего-то не хватает.

По вертикальной линия в ромбе вычисляют число Неба, это духовная энергетическая задача, личностный рост человека и то,, что касается мыслей, чувств, эмоций. Это число равно сумме верхней и нижней точек ромба.

Горизонтальная линия — это линия Земли, число Земли говорит о материальной стороне мира, отвечает за здоровье, секс, финансы, карьеру, бизнес. Эта энергия — число, полученное сложением крайних левой и правой точек ромба.

Для расчета Первого (личного, для себя) предназначения надо сложить значения Неба и Земли. Как узнать, выполнено предназначение до 40 лет или нет? Надо посмотреть, каких качеств этой энергии больше — позитивных или негативных, то есть, энергия в плюсе или минусе. При этом важно, чтобы человек осознал в себе и позитивные и негативные качества, чтобы с пониманием трансформировать минусы в плюсы.

Какими качествами наделены все 22 энергии, будет раскрыто чуть позже. О втором и третьем предназначении человека тоже будет рассказано.  На сегодня прервемся. Надеюсь, не слишком утомительно описываю схему матрицы, но иначе нельзя понять, как все энергии взаимосвязаны и составляют подробную и глубокую картину судьбы человека и пути её исцеления.



Также по этой теме:

datarozhdenia.ru

LCD матрицы для ноутбуков: устройство и принцип работы

Вообще, то о чем говорится в этой статье применимо не только к LCD матрицам для ноутбуков, но и вообще ко всем устройствам, в которых используется такие экраны. Сначала давайте разберемся с понятием – что же такое LCD. Это аббревиатура образованна от английских слов и расшифровывается как Liquid Crystal Display, т.е. если дословно, то дисплей на жидких кристаллах. Почему жидкие и почему кристаллы? Так названы вещества, которые обладают одновременно и свойством жидкости (текучесть) и свойством кристаллов (анизотропия). ЖК способны менять ориентацию молекул под действием электрического поля, что и позволяет применять их в LCD матрицах для ноутбуков и обычных мониторах.

Теперь рассмотрим устройство самой матрицы. Обычно под матрицей имеют ввиду часть экрана, которая содержит собственно кристаллы, а также элементы управления их поведением. Как мы уже писали в статье про дисплеи для ноутбука, наиболее распространенными являются три типа матриц: TN+Film, PVA(MVA), IPS.

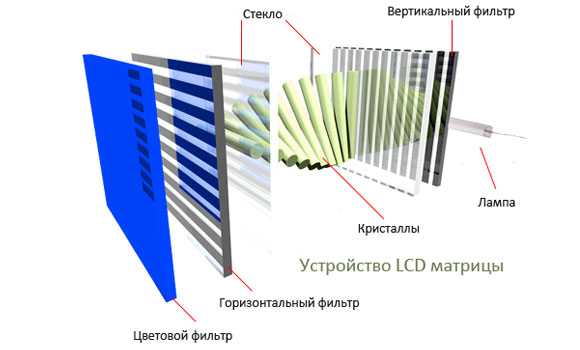

Схема LCD матрицы для ноутбука

В основе работы lcd матрицы лежит явление поляризации. Говоря по-простому, это значит что свет от источника (обычно лампа) проходит через особый фильтр, который имеет определенный угол поляризации. Если за первым фильтром, поставить второй такой же, то свет будет либо проходить (при совпадении углов), либо поглощаться (если угол второго фильтра перпендикулярен первому). Плавно изменяя угол второго фильтра, позволяет менять интенсивность света.

Общий принцип работы LCD матриц для ноутбуков, нетбуков и обычных ЖК-мониторов следующий:

Свет от лампы с холодным катодом (CCFL) проходит через поляризационный фильтр и попадает в слой жидких кристаллов. Кристаллы находятся между двумя стеклами. На стеклах находятся электроды, которые и управляют поведением кристаллов, создавая электрическое поле. Получается, что кристаллы в lcd матрице ноутбука работают по принципу затвора фотокамеры. Они либо блокируют, либо пропускают свет. Достигается это как раз за счет свойств ЖК, которые способны менять ориентацию в электрическом поле.

Таким образом, когда свет проходит через кристаллы и попадает на цветовой фильтр, который состоит из RGB-ячеек и проходит через верхний слой поляризационного материала, он либо полностью поглощается, что даст нам черный цвет, либо будет поглощаться частично, что обеспечит различные цветовые оттенки, в том числе и белый цвет.

Вот так, в общих чертах можно описать принцип работы LCD матрицы для ноутбука, да и вообще любого ЖК-дисплея. Стоит отметить, что практически все современные ноутбуки уже выпускаются не ламповой подсветкой,  а со светодиодной (LED). Применение светодиодов в lcd матрицах для ноутбуков позволяет значительно снизить энергопотребление, а значит повысить время автономной работы. К тому же, изображение становиться ярче и контрастнее, а сами дисплее получаются очень тонкими (порядка 4-5 мм).

www.bookfix.ru

Матрица — схема — Большая Энциклопедия Нефти и Газа, статья, страница 3

Матрица — схема

Cтраница 3

Как и для метода узловых напряжений, анализ и расчет методом контурных токов сводится к нахождению определителя матрицы схемы. Искомые расчетные соотношения между токами и напряжениями схемы определяются при помощи математических операций над параметрами элементов определителя матрицы сопротивления схемы.
 [31]

Члены элементов матрицы вида рдах заменяем элементами mlxau, где m и / — номера строк и столбцов матрицы схемы соответственно, х — степень оператора р элементов матрицы D ( p), а и и — номер параметров элемента и знак параметра ( 0 — плюс, 1 — минус), в результате чего осуществляется переход к матричному числу м ( mlxau) анализируемой схемы.
 [32]

При реализации изложенных процедур преобразования уравнений схемы операции суммирования и умножения матриц удобно свести к алгебраическому суммированию столбцов матрицы схемы.
 [33]

Как видно из табл. 3.1 и 3.2, нахождение схемных функций сводится к вычислению или раскрытию определителя и алгебраических дополнений матрицы схемы W. Соотношения для схемных функций получены в предположении, что W является матрицей КК-уравнений. Аналогично соотношения для других типов уравнений будут отличаться только видом преобразующих векторов.
 [34]

Из выражений ( 1а) и ( 16) следует, что коэффициенты ок, & к представляют собой некоторые детерминантные функции элементов матрицы схемы. В связи с этим для дальнейшего изучения внутренней структуры приведенных формул целесообразно рассмотреть понятие определителя с позиций современной математики.
 [35]

Во второй колонке таблицы величины Ки, Ki, Увх и УВЫХ при соответствующих значениях Ун и Уг выражены в общем виде через определитель матрицы схемы и его алгебраические дополнения. Индексы а и Ъ алгебраических дополнений означают номера входного и выходного узла схемы.
 [36]

В табл. 11 приведены значения коэффициентов F, G и Н основных параметров для III варианта выбора системы координат схемы, выраженные непосредственно через определитель матрицы схемы и его алгебраические дополнения.
 [37]

Подставив значения соответствующих ( / — параметров четырехполюсника в формулы (3.28) — (3.35), получим выражения для схемных функций, которые приведены в табл. 3.1. В этих выражениях схемные функции представлены через суммарные алгебраические дополнения матрицы схемы W относительно векторов-столбцов явх и ЛЕЫХ матрицы сечений.
 [38]

В табл. 9 даны величины F, G и Я основных параметров схемы усилителя, приведенной к виду четырехполюсника для третьего варианта выбора системы координат ( d с 0), выраженные непосредственно через определитель А матрицы схемы усилителя и его алгебраические дополнения. Эти формулы удобно использовать при построении круговой диаграммы для одного из основных параметров схемы при исследовании его в зависимости от иммитанса источника сигнала или иммитанса нагрузки.
 [39]

Формулы основных параметров усилителя необходимо представить в таком виде, чтобы нужные расчетные соотношения можно было бы получить наиболее простым путем, а методика их нахождения была бы достаточно общей. Определитель матрицы схемы усилителя сравнительно просто найти на основании обобщенного метода узловых напряжений или контурных токов.
 [40]

Необходимо отметить, что формулы, приведенные в табл. 5 для определения относительного изменения основных параметров схем усилителей в зависимости от изменения ее п параметров, пригодны для любой по сложности схемы. Зная матрицу схемы, при помощи этих формул сравнительно просто определить относительное изменение, а с помощью табл. 4 ( при условии, что приращения параметров равны нулю) и табл. 5-абсолютное изменение интересующей нас характеристики схемы.
 [41]

Благодаря использованию полного координатного базиса, отождествленного с множеством токов и напряжений всех ветвей схемы, строгий приоритет ветвей при выборе фундаментального дерева, свойственный уравнениям переменных состояния, утрачивает свое прежнее значение, и при выборе дерева руководствуются лишь степенью разреженности матрицы. Максимальной разреженности матрицы схемы в (4.301) можно достичь лишь за счет ее топологической части, так как разреженность ее компонентной части зависит только от числа и типов схемных двухполюсников. В работе [221] рассмотрен алгоритм получения максимально разреженной матрицы л, основанный на выборе дерева в порядке убывания веса ветвей, оцениваемого суммарной кратностью инцидентных ей вершин.
 [42]

Как уже указывалось, система координат может быть произвольная и ее выбор диктуется свойствами исходной схемы и стремлением к простоте. Наиболее простой вид матрица схемы и выражения для схемных функций принимают в канонических системах координат, но их применение связано с рядом ограничений. В общем случае для получения матрицы схемы может быть использован любой из алгоритмов формирования уравнений, изложенных в предыдущих главах. Следует заметить, что выбор системы координат в значительной мере связан и со способом вычисления или раскрытия определителей.
 [43]

Выразим определитель А в явном виде через х взаимных иммитан-сов ( усилительных параметров) управляемых элементов схемы. На основании этой формулы определитель матрицы схемы усилителя А выразим сначала в явном виде через взаимный иммитанс B7t одного из управляемых элементов.
 [44]

Если параметр Wj находится в определителе матрицы схемы, например, для первоначального ее состояния на пересечении только одной строки и одного столбца, то два других индекса, означающие строку и столбец матрицы, необходимо приравнять нулю. Так, когда параметр W, находится на пересечении только ау-й строки и Yrro столбца, то индексы ( J / и е / нужно приравнять нулю.
 [45]

Страницы:  

   1

   2

   3

   4




www.ngpedia.ru

Схема матрицы судьбы — Фото рецепты

Схема матрицы судьбы — Фото рецепты

  • Новый сайт focus of interest
  • Главная страница
  • Меню любимых блюд
  • Фото-меню
  • Шоколадное печенье трюфели
  • Что съесть, чтобы улучшилось настроение?
  • Глинтвейн с имбирем, гвоздикой и изюмом +
  • Имбирь, лимон, мёд — рецепт для иммунитета и тонкой талии
  • Вкусный и полезный чай из кумина
  • Источник здоровья — чай с кардамоном
  • Имбирный чай — волшебное средство от простуды
  • Мускатный орех и его применение
  • Кардамон: приправа, куда добавлять для вкуса и пользы в кулинарии
  • Кумин молотый и его применение
  • Куркума: что это такое и почему она так популярна?
  • Асафетида — что это такое и как ее использовать?
  • Корень имбиря – древнее лекарство
  • Восточные пряности куркума и карри – это одно и тоже?
  • Фенхель и его применение
  • Калинджи что это ?
  • Пикантное варенье из имбиря
  • Имбирь маринованный
  • Ведиеская культура
  • Ведическая нумерология «Содержание»
  • Число Имени
  • Число Души
  • Число Судьбы
  • Влияние общих чисел
  • Сравнение чисел
  • Совместимость чисел
  • Поиск
  • Мистерия Солнца и таинство числа 1
  • Мистерия Луны и таинство числа 2
  • Мистерия Юпитера и таинство числа 3
  • Мистерия Раху и таинство числа 4
  • Мистерия Меркурия и таинство числа 5
  • Мистерия Венеры и таинство числа 6
  • Мистерия Кету и таинство числа 7
  • Мистерия Сатурна и таинство числа 8
  • Мистерия Марса и таинство числа 9
  • Його-терапия
  • Кто такие Веды загадка тысячелетий
  • Секреты ведических знаний на страже семейного благополучия
  • Что говорят веды о беременности и родах? Помощь будущим родителям
  • ИНДИЯ: ОБЫЧАЙ «РАКША БАНДАН», СВЯЗАННЫЙ С ДРУЖБОЙ МУЖЧИНЫ И ЖЕНЩИНЫ
  • Ваша Доша
  • Новая страница
  • Новая страница
  • Новая страница
  • Мужской взгляд — Странички неуловимого Джо
  • Главные — ошибки женщин в отношениях.
  • Мужской взгляд — Верность в отношениях
  • Мужчина — манипулятор: как защититься?
  • Знакомство — с родителями парня
  • Свекровь — и невестка: как наладить отношения
  • Почему он — не хочет жениться?
  • Как — отказаться от курения: личный опыт Джо
  • Психология
  • Отношения между мужчиной и женщиной
  • 7 фраз, помогающие погасить зарождающийся конфликт
  • Друг- это тот, кто знает мелодию твоего сердца
  • КТО НА САМОМ ДЕЛЕ ВАМ НЕ ДРУГ
  • Как найти настоящих друзей..
  • ЭНЦИКЛОПЕДИЯ ДРУЖБЫ МЕЖДУ МУЖЧИНОЙ И ЖЕНЩИНОЙ
  • «ДРУЖБА С ПРОТИВОПОЛОЖНЫМ ПОЛОМ И ВСТУПЛЕНИЕ В БРАК»
  • «Запеканка из кабачков с сыром +»
  • Кабачковая запеканка +
  • Запеканка из картофеля +
  • Запеканка из фарша в духовке +
  • Капустные котлеты +
  • Грибная запеканка в лаваше —
  • Тефтели в сметанотоматном соусе +
  • Хрустящие палочки из стручковой фасоли обжаренные в пивном кляре —
  • Рецепт запеченной курицы с яблоками +
  • Свинина в кисло-сладком соусе +
  • Филе хека в лаваше запеченное в духовке +
  • «Рубленые котлеты с сыром и зеленью +
  • Цветная капуста запеченная в духовке +
  • Котлеты из судака +
  • Котлеты по-гречески (кефтедес) +
  • Ленивые пельмени +
  • Скумбрия, запеченная с овощами +
  • Роллы из яичных блинчиков с рисом о огурцом +
  • «Роллы с огурцом» +
  • Рубленые куриные котлеты +
  • Печень в сметане в мультиварке +
  • Капустные оладьи +
  • Капуста цветная, запеченная под сыром —
  • Запеканка из капусты +
  • Тушеная утка в сметане —
  • Утка в духовке апельсина +
  • Мандирмак (овощи с яйцом на сковороде) —
  • Запеченные яйца с овощами —
  • Картофельные драники с курицей «Семейные»-
  • Омлетный рулет с печеночным паштетом +
  • Жульен с курицей и грибами +
  • Бигус классический
  • Котлеты из цветной капусты —
  • Фрикасе из курицы с грибами —
  • Запеканка «Касэрол» (Casserole) из кабачков с сыром
  • Цветная капуста в кляре
  • Голубцы из пекинской капусты, с индюшиным фаршем и рисом
  • Фаршированные тушки кальмаров
  • Роллы с мясом на завтрак
  • Запеченные в панировке кабачки
  • Ньокки по-римски (Gnocchi alla Romana)
  • Морковная запеканка «Солнечная»
  • Творожный пирог
  • Творожная запеканка с манкой (в мультиварке)
  • Творожный пирог с грушами в духовке
  • Кугл с яблоками, изюмом и корицей
  • Молочная рисовая каша в тыкве
  • Бананово-творожная запеканка без яиц
  • Вкусная пшенная каша с тыквой в мультиварке
  • Лаваш с курицей и овощами
  • Суп из плавленых сырков с семгой +
  • Сырный суп с креветками +
  • Свежие щи с курицей в горшочке +
  • Щи со свининой
  • Грибной суп из замороженных грибов по-чешски
  • Суп с фрикадельками и шпинатом
  • Луковый суп — классический рецепт
  • Домашний суп-лапша с фрикадельками
  • Суп рисовый с фрикадельками
  • Суп из нута с бараниной
  • Суп солянка
  • Рецепт солянки из рыбы
  • Суп-гуляш
  • Рыбный суп из консервы
  • Укропный суп с морской рыбой
  • Суп из сельдерея с морковью и курицей
  • Окрошка на минералке или (квасе)
  • Борщ с крапивой
  • Сливочный суп-пюре с седьдереем
  • Щавелевый суп с крапивой и фрикадельками
  • Рассольник с рисом
  • Рассольник ленинградский
  • Фасолевый суп с курицей
  • Щи из крапивы
  • Фасолевый суп с говядиной
  • Фасолевый суп с копчеными ребрышками
  • Борщ классический
  • Рассольник с говяжьем сердцем
  • Суп с рыбными фрикадельками
  • Овощной суп с брюссельской капустой
  • Борщ с фасолью
  • Суп с галушками
  • Кулеш
  • Гороховый суп со свининой
  • Суп гороховый с говядиной
  • Щи из квашеной капусты
  • Украинский борщ
  • Суп со свининой и яблоками
  • Суп харчо
  • Сырный суп по‑французски, с курицей —
  • Грибной сливочный суп _
  • Суп с фрикадельками, овощами и пшеном _
  • Харчо по-грузински _
  • Суп Сорпа
  • Финский сливочный суп с лососем (Лохикейто) _
  • Рыбный суп Калья _
  • Сырный суп с фрикадельками _
  • Рассольник по-кубански _
  • Шурпа по татарски _
  • Турецкий суп с чечевицей и мясными шариками _
  • Овощной суп с чечевицей _
  • Грибная солянка _
  • Суп с фаршем и цуккини _
  • Суп с кабачками и тефтельками _
  • Чахохбили _
  • Елка Лаваш с начинкой +
  • Какую рыбу лучше запекать в духовке? Варианты +
  • Каварма +
  • Гречка с подливкой +
  • Теплый овощной салат +
  • Рулет из лаваша с куриной грудкой +
  • Салат «Березка» с черносливом +
  • Куриное филе в фольге в духовке +
  • Жульен с креветками +
  • Фаршированные перцы из курицы
  • Куриные котлеты без хлеба +
  • Рецепт куриных рулетиков +
  • Суп с шампиньонами и плавленым сыром +
  • Суп «Затируха» +
  • Фаршированные перцы в духовке +
  • Рыба под маринадом +
  • Творожное тесто пирог с ягодами +
  • Манник со сметаной +
  • Рагу с курицей +
  • Салат из плавленых сырков +
  • Курица под соусом Гульчехра +
  • «Куриные грудки в лимонно-чесночной панировке»+
  • Лаваш с яблоком и творогом +
  • Пирог из лаваша с курицей +
  • Рецепты хачапури из лаваша на скорую руку +
  • Рулеты из лаваша с семгой +
  • Запченные рулеты из лаваша с семгой +
  • Чипсы из лаваша +
  • Конвертики из лаваша с мясом +
  • Сигара бёрек из лаваша +
  • Молдавские вертуты в капустой в лаваше +
  • На скорую руку хачапури из лаваша +
  • Тортилья-де-пататас или картофельная запеканка +
  • Роллы с мясом на завтрак +
  • Запеченные в панировке кабачки +
  • Запеканка с кабачком и фаршем +
  • Лазанья Болоньезе
  • Мясная лазанья с грибами и соусом бешамель +
  • Мясная поджарка с фасолью +
  • Шурпа из баранины +
  • «Куриное филе с сыром»
  • Ленивые голубцы
  • Маринованные лесные грибочки без закрутки +
  • Ложная икра +
  • Кабачки по -корейски +
  • Луковое варенье (Confit de Onion) +
  • Печеночный «торт» +
  • Вяленая куриная грудинка +
  • Сырные шарики +
  • Ароматные сырные палочки +
  • Чипсы кукурузные +
  • Сальтисон +
  • Свиные уши по-корейски +
  • Сыр домашний, пряный, с зеленью +
  • Баклажанные рулетики с полезной начинкой +
  • Паштет из куриной печени +
  • Омлетный рулет с сыром +
  • Грудинка свиная вареная в ароматных специях +
  • Маринованная брынза с оливками +
  • Пряный сливочный сыр +
  • Чипсы из лаваша +
  • Кашкавал пане ( жареный сыр )+
  • Ажурные корзиночки с креветками +
  • «Бабушкин» пирог
  • «Хреновина» +
  • Салат из зеленых помидор +
  • Жареный сыр Камамбер +
  • Йогурт +
  • Салат из цветной капусты +
  • Молочный торт с карамелью и шоколадом +
  • Апельсиновый пирог +
  • Рулет с халвой +
  • Сливовые корзиночки +
  • Маффины с запеченными томатами и сыром +
  • Мясо по французски +
  • Ленивые вареники без муки +
  • Шоколадный Десерт за 5 минут +
  • Быстрый шоколадный кекс в микроволновке +
  • Biber salcasi +
  • Паста тахина +
  • Шоколадный постный пирог &
  • Лимонный рис +
  • Банановое печенье +
  • Шоколадно-карамельный тарт +
  • Помидоры запеченные +
  • Перец печеный +
  • Лечо +
  • Шампиньоны маринованные +
  • Французское рождественское полено от Pierre Hermé +
  • Вареники +
  • Пирожное с черносливом «Эдем» +
  • Соус «Джаджык» +
  • Пирог с молочным пудингом +
  • Кадаиф +
  • Зернистая горчица +
  • Тефтели в духовке +
  • Разрыхлитель +
  • Пита-пицца +
  • Яблочное печенье +
  • Румынский салат +
  • Блинчики с сыром и зеленью +
  • Пирожные Шу
  • Кетчуп. Томатный соус для пиццы +
  • Бёрек а-ля пицца +
  • Рикотта с персиком и кофе +
  • Баклажаны в кисло-сладком соусе +
  • Фруктовый каркаде +
  • Яичница в перце +
  • Куриное филе в кукурузной панировке с дип-соусом карри +
  • Шоколадно-ореховые бары +
  • Арахисовая паста +
  • Домашний карамельный соус +
  • Салат по-гречески
  • «Гауда» — сладкий сырный пирог
  • «Серпантин» — песочное печенье
  • Творожно-апельсиновый десерт +
  • Шпинатный рулет с красной рыбой +
  • Морковный рулет со сливочным сыром +
  • Тирамису +
  • Клафути с черешней и миндалём +
  • Таблица мер +
  • Ряженка по-домашнему +
  • Яблочный коктейль на кефире с корицей +
  • Ананасово-манговый коктейль с бананом +
  • Запеканка из творога с морковью +
  • «Апфельмусс — торт» с яблочным кремом
  • Конфетки «Тирамису»+
  • Печенье миниатюрное
  • Творожный торт с заварным кремом
  • Творожное суфле
  • Шоколадные оладушки
  • Торт «Черносмородиновый восторг»
  • Шоколадно-малиновый десерт
  • Клубничный фул с маскарпоне
  • Торт-мусс с персиками
  • Торт — савоярди с йогуртовым кремом
  • Сырный сливочный торт
  • Торт-суфле «Любимый»
  • Английский шоколадный пай без выпечки
  • Пирожное «Kinder Milk-Slice»
  • Меренги
  • Торт «Павлова»
  • Летний клубничный торт
  • Шоколадно-кофейный пирог
  • Пирожное из овсянки с яблоком и йогуртом
  • Пирог с суфле из черной смородины
  • Кекс с шоколадным «сюрпризом»
  • Американское печенье с шоколадными «каплями» (Сhocolate chip cookies)
  • Творожно-банановый десерт
  • Чуррос
  • «Banoffee»- банановый десерт без выпечки
  • Творожные «пирожные» без выпечки
  • Шоколадный мусс
  • Бананово-черничный коктейль
  • Шоколадная паста Nutella
  • Лагман
  • Квашеная капуста
  • Рыба по-польски
  • Как улучшить свою жизнь
  • Как изменить свою жизнь
  • Как развить свою личность
  • Энергетический потенциал человека
  • Как повысить свою самооценку
  • Поэтапное осознание своих возможностей
  • Как справится со стресом
  • Как стать уверенным в себе
  • Психология принятия решений
  • Как преодолеть трудности
  • Душевная боль
  • Уроки жизни
  • Как избавиться от лени
  • Как избавиться от одиночества
  • Как выйти замуж
  • Привязка к человеку
  • Что для человека самое ценное
  • Страх
  • Обман
  • Хитрость
  • Манипуляция
  • Обидчивость
  • Добро и зло
  • Здравомыслие
  • Психология обмана
  • Секрет успеха
  • Истинные желания
  • Полуправда
  • Надо ли держать обещание
  • Как бороться с депрессией
  • Ложные цели в жизни
  • Ценность внимания
  • Семейная психология
  • Мужчины любят секс
  • Атмосфера в семье
  • Не выносите ссор из избы
  • Приоритеты в семье
  • Семейные ссоры
  • Как вернуть любимого человека
  • Стоит ли заводить семью
  • Ответственность
  • Цена семейного счастья
  • Как человек воспринимает мир вокруг себя
  • Выбор
  • Развитие мышления
  • Люди делающие вас сильнее
  • Как общаться с людьми
  • Правильное общение
  • Польза от общения
  • Быть правильным в глазах людей
  • Круг вашего общения
  • Пренебрежение внимания других людей
  • Одиночество
  • Ненависть
  • Как справиться с эмоциями
  • Несоответствие внутренним установкам
  • Неврастения у детей
  • Вопрос ребром
  • Недоверие в отношениях
  • Предательство
  • Почему мужчины изменяют
  • Природа самообмана
  • Все начать сначала
  • Сила воли
  • Личный жизненный опыт
  • Типы людей по темпераменту
  • Меланхолик
  • Сангвиник
  • Флегматик
  • Холерик
  • Излишняя сомоуверенность
  • Цивилизованное общество
  • Внушение и понимание
  • Психология общения
  • Универсальное средство от машейников
  • Успешные и не успешные люди
  • Цена семейного счастья
  • Психология успеха
  • Как избавиться от страха
  • Природа человека
  • Гибкость мышления
  • Внешние и внутренние факторы
  • Вопросы без ответов
  • Повторяющийся сценарий
  • Бесмысленное общение
  • Люди которые умнее вас
  • Незаурядные умственные способности
  • Изучение психологии человека
  • Этапы взросления человека +
  • Спешка и суета +
  • Развитие личности +
  • Надежды на люгкую жизнь
  • Не обсуждайте свои решения
  • Социальная справедливость
  • Как повысить уровень в себе
  • Упущенные возможности
  • Критическое отношение к себе
  • Ситуативная модель поведения
  • Когда жизнь проходит мимо
  • Психология общения
  • Развитие умственных способностей
  • Использование сексуального инстинкта
  • Спасительный обман
  • Женская измена
  • А зачем вам свое мнение
  • Что мы делаем, и для чего мы это делаем
  • Как не ревновать своего мужчину
  • Как продать слона
  • Как правильно общаться с мужчиной
  • Как правильно общаться с женщиной
  • Насилие над собой
  • Усложнение простых вещей
  • Элита общества
  • Страх побуждает к действию
  • Как расстаться с парнем
  • Прошлое не изменишь
  • Как вернуть мужа в семью
  • Развитие памяти
  • Выбираем для себя ориентир
  • Психология жизни
  • Переводим негатив в полезную информацию
  • Родительская поддержка
  • Нужно ли манипулировать людьми
  • Установка якоря у другого человека
  • Якоря
  • Как перестать ревновать
  • Правильное отношение к деньгам
  • Наводящие вопросы
  • Бесмысленная деятельность
  • Паранойя
  • Почему мы осуждаем себя
  • Что такое обида
  • Переключения внимания
  • Любые перемены всегда к лучшему
  • Установка на победу
  • Недоверие к людям
  • Персонализация
  • Понимание внутреннего мира человека
  • Психология бизнеса
  • Как убеждать других людей
  • Теоретическая психология
  • Почему дети врут
  • Дисциплина и самодисциплина
  • Людей надо держать в напряжении
  • Ощущения и чувства
  • Инстинг самосохранения
  • Жадность
  • Скорость и эффективность мышления
  • Как построить отношения с мужчиной
  • Быть или не быть как все
  • Агрессия и агрессивность
  • Откуда берется чувство вины
  • Реакция других людей
  • Фактор везения
  • Почему люди спорят
  • Сексуальный инстинкт
  • Бессознательные реакции людей
  • Упорство и настойчивость
  • Знайте себе цену
  • Психология отношений
  • Ошибки и заблуждения
  • Инстинкт власти
  • Мышление человека
  • Не ищите себе оправданий
  • Смысл жизни
  • Аутистическое мышление
  • Дискомфортное общение
  • Экстраверт
  • Интроверт
  • Как забыть любимого человека
  • Детский эгоизм
  • Раннее формирование психики у ребенка
  • Формирование своего мнения у ребенка
  • Что делать если бросил муж
  • Отчаяние и безысходность
  • Деньги прибавляют нам уверенности
  • Не доверяйте никому кроме себя
  • Как бросить курить
  • Общественное мнение
  • Тревога и беспокойство
  • Психология женщины
  • Психология богатства
  • Умственная деятельность
  • Практическая психология
  • Как стать успешной женщиной
  • Как копить деньги
  • Решительность
  • Самостоятельность ребенка
  • Что вынуждает вас сомневаться
  • Психология лжи
  • Потребность ребенка в любви и ласке
  • Трезвый взгляд на мир
  • Житейская психология
  • Чувство долга
  • Депрессия
  • Когнитивный диссонанс
  • Никогда не выражайте свое недовольство
  • Уверенность в себе
  • Жалость
  • Психология мужчин
  • Торт шальная вишня
  • Держитесь успешных людей
  • Отношения между мужчиной и женщиной
  • Учитесь отвечать
  • Что делать если девушка изменила
  • Жестокость
  • Неудовлетворенность жизнью
  • Священный огонь мести
  • Эмоции
  • Как сохранить брак
  • Не отвечайте на все вопросы
  • Как укрепить психику
  • Предательство людей
  • Умение концентрироваться
  • Мир иллюзий
  • Какого мужчину выбрать
  • Нет ничего невозможного
  • Водействие критики на психику
  • Почему женщины пилят мужчин
  • Шаблонное мышление
  • Почему люди не понимают друг друга
  • Правильная внутренняя установка
  • Роли человека
  • Заниженная самооценка
  • Субъективная точка зрения
  • Учите своих детей
  • Психология творчества
  • Как уходить от ответа на вопрос
  • Важность психической устойчивости
  • Детская психология
  • Общение с истероидным типом людей
  • Общение с параноидальным типом людей
  • Общение с шизоидными людьми
  • Общение с регидным собеседником
  • Помощь людям
  • Общение с недоминантным собеседником
  • Общение с доминантным собеседником
  • Управленческая борьба
  • Уверенное общение
  • Манипуляции в общении
  • Основные инстинкты человека
  • Психологическое подавление человека
  • Отстаивание своей точки зрения
  • Основной секрет успешного общения
  • Чего бояться в этой жизни
  • Психология денег
  • Мораль в обществе
  • Психология личности
  • Социальная психология
  • Страх одиночества
  • Зависть
  • Общая психология
  • Психология власти
  • Как управлять своей жизнью
  • Бессознательное поведение
  • Психологический климат коллектива
  • Жадность людей
  • Основа неадекватного поведения человека
  • Человеческая природа
  • Как познакомиться с мужчиной
  • Как похудеть
  • Супружеская измена
  • Кнут и пряник
  • Теория ролей
  • Целеустремленность
  • Личность и общество
  • Как устроен мир
  • Зависимость
  • Слабая сторона человека
  • Внутренняя сила человека
  • Психология
  • Изучение психологии человека
  • Психология человека
  • Визуал
  • Аудиал
  • Кинестетик
  • Дискрет
  • Цветы в вашем доме
  • Лавшатный дизайн на 6 сотках
  • Многолетние цветы для летней клумбы
  • Цветы для солнечной клумбы
  • Осенняя посадка многолетников
  • Новая страница
  • Гортензия: посадка и уход
  • Иксия — звёздные цветы в саду
  • Лучшие декоративные кустарники для дачи
  • Декоративные кустарники для ленивого сада
  • Растения для вертикального озеленения
  • Момент пробуждения: как раскрываются почки у разных деревьев
  • Спирея — украшение любого сада!
  • Чубушник — садовый «жасмин»
  • Калина
  • Шиповник
  • Золотистая форзиция
  • Калина Бульденеж
  • Сирень
  • Боярышник
  • Посадка и уход за пионами
  • Дельфиниум посадка и уход
  • Ирисы посадка и уход
  • Море Ирисов и Ассоциации
  • Как вырастить розы в своем саду
  • Основные ошибки при выращивании розы
  • Датура, или дурман-трава
  • Почвопокровные многолетники
  • Выбираем и сажаем мелколуковичные
  • Красивоцветущие фавориты июля
  • Дизайнерские способы осенней посадки луковичных
  • Магнолия — дерево целомудрия
  • Тест на определения типа восприятия
  • Курица по французски
  • Куриные котлеты из рубленого мяса
  • Тушенное мясо — любимое блюдо мужчин
  • курица с грибами под картофельной шубой
  • Куриная грудка в пивном кляре
  • Яблочный крем десерт
  • Новая страница
  • Типы восприятия
  • 7 плюсов отношений на расстоянии
  • «Как проиграть мужчине с Марса и при этом выиграть?»
  • sweet rolls Сладкие трубочки
  • Пица на лаваше — быстро и очень вкусно
  • Салат с курицей и сухариками «Хрустящий кукарекс»
  • Тушеное мясо с овощами
  • Рулет из свинины с черносливом
  • Картофель фри
  • Рулет из лаваша с крабовыми палочками
  • Новая страница
  • Витамины
  • Здоровое питание
  • Самые–самые полезные продукты питания TOP10
  • В каких продуктах содержится кальций
  • Продукты, повышающие иммунитет
  • Продукты, повышающие холестерин
  • Как правильно питаться при занятиях спортом
  • В каких продуктах содержится клетчатка
  • Меню на неделю. Здоровое питание
  • Питание школьников
  • В каких продуктах содержится витамин B
  • Продукты понижающие давление
  • Здоровое питание на каждый день
  • Живительная сила пророщенных зерен
  • Питание для мозга: пища для ума
  • TOP 10 продуктов для красивых зубов
  • Продукты, повышающие гемоглобин
  • 25 Ленивых блюд
  • Начало Пути
  • Узнай свой потенциал
  • Что дает психоматрица
  • Изучение психоматрицы ячейки
  • Число Души
  • Как рассчитать Число Судьбы
  • Что показывает матрица судьбы
  • Схема матрицы судьбы
  • Число Личности
  • Число Зрелости
  • Тайна вашего кармического предназначения
  • Что даёт психоматрица? (связь с чакрами)
  • Что такое психоматрица и как её рассчитать?
  • Энергии матрицы. Партнёрство. Деньги
  • Энергии определённого года. Совместимость
  • Энергии отношений, денег, здоровья и энергиии матрицы 1-2-3 итд
  • Изучение психоматрицы, 1-2-3 .я строка
  • Рождение по дням недели. Понедельник итд.
  • Число Дня рождения
  • Новая страница
  • Новая страница
  • Новый сайт focus of interest
  • Главная страница
  • Меню любимых блюд
  • Фото-меню
  • Шоколадное печенье трюфели
  • Что съесть, чтобы улучшилось настроение?
  • Глинтвейн с имбирем, гвоздикой и изюмом +
  • Имбирь, лимон, мёд — рецепт для иммунитета и тонкой талии
  • Вкусный и полезный чай из кумина
  • Источник здоровья — чай с кардамоном
  • Имбирный чай — волшебное средство от простуды
  • Мускатный орех и его применение
  • Кардамон: приправа, куда добавлять для вкуса и пользы в кулинарии
  • Кумин молотый и его применение
  • Куркума: что это такое и почему она так популярна?
  • Асафетида — что это такое и как ее использовать?
  • Корень имбиря – древнее лекарство
  • Восточные пряности куркума и карри – это одно и тоже?
  • Фенхель и его применение
  • Калинджи что это ?
  • Пикантное варенье из имбиря
  • Имбирь маринованный
  • Ведиеская культура
  • Ведическая нумерология «Содержание»
  • Число Имени
  • Число Души
  • Число Судьбы
  • Влияние общих чисел
  • Сравнение чисел
  • Совместимость чисел
  • Поиск
  • Мистерия Солнца и таинство числа 1
  • Мистерия Луны и таинство числа 2
  • Мистерия Юпитера и таинство числа 3
  • Мистерия Раху и таинство числа 4
  • Мистерия Меркурия и таинство числа 5
  • Мистерия Венеры и таинство числа 6
  • Мистерия Кету и таинство числа 7
  • Мистерия Сатурна и таинство числа 8
  • Мистерия Марса и таинство числа 9
  • Його-терапия
  • Кто такие Веды загадка тысячелетий
  • Секреты ведических знаний на страже семейного благополучия
  • Что говорят веды о беременности и родах? Помощь будущим родителям
  • ИНДИЯ: ОБЫЧАЙ «РАКША БАНДАН», СВЯЗАННЫЙ С ДРУЖБОЙ МУЖЧИНЫ И ЖЕНЩИНЫ
  • Ваша Доша
  • Новая страница
  • Новая страница
  • Новая страница
  • Мужской взгляд — Странички неуловимого Джо
  • Главные — ошибки женщин в отношениях.
  • Мужской взгляд — Верность в отношениях
  • Мужчина — манипулятор: как защититься?
  • Знакомство — с родителями парня
  • Свекровь — и невестка: как наладить отношения
  • Почему он — не хочет жениться?
  • Как — отказаться от курения: личный опыт Джо
  • Психология
  • Отношения между мужчиной и женщиной
  • 7 фраз, помогающие погасить зарождающийся конфликт
  • Друг- это тот, кто знает мелодию твоего сердца
  • КТО НА САМОМ ДЕЛЕ ВАМ НЕ ДРУГ
  • Как найти настоящих друзей..
  • ЭНЦИКЛОПЕДИЯ ДРУЖБЫ МЕЖДУ МУЖЧИНОЙ И ЖЕНЩИНОЙ
  • «ДРУЖБА С ПРОТИВОПОЛОЖНЫМ ПОЛОМ И ВСТУПЛЕНИЕ В БРАК»
  • «Запеканка из кабачков с сыром +»
  • Кабачковая запеканка +
  • Запеканка из картофеля +
  • Запеканка из фарша в духовке +
  • Капустные котлеты +
  • Грибная запеканка в лаваше —
  • Тефтели в сметанотоматном соусе +
  • Хрустящие палочки из стручковой фасоли обжаренные в пивном кляре —
  • Рецепт запеченной курицы с яблоками +
  • Свинина в кисло-сладком соусе +
  • Филе хека в лаваше запеченное в духовке +
  • «Рубленые котлеты с сыром и зеленью +
  • Цветная капуста запеченная в духовке +
  • Котлеты из судака +
  • Котлеты по-гречески (кефтедес) +
  • Ленивые пельмени +
  • Скумбрия, запеченная с овощами +
  • Роллы из яичных блинчиков с рисом о огурцом +
  • «Роллы с огурцом» +
  • Рубленые куриные котлеты +
  • Печень в сметане в мультиварке +
  • Капустные оладьи +
  • Капуста цветная, запеченная под сыром —
  • Запеканка из капусты +
  • Тушеная утка в сметане —
  • Утка в духовке апельсина +
  • Мандирмак (овощи с яйцом на сковороде) —
  • Запеченные яйца с овощами —
  • Картофельные драники с курицей «Семейные»-
  • Омлетный рулет с печеночным паштетом +
  • Жульен с курицей и грибами +
  • Бигус классический
  • Котлеты из цветной капусты —
  • Фрикасе из курицы с грибами —
  • Запеканка «Касэрол» (Casserole) из кабачков с сыром
  • Цветная капуста в кляре
  • Голубцы из пекинской капусты, с индюшиным фаршем и рисом
  • Фаршированные тушки кальмаров
  • Роллы с мясом на завтрак
  • Запеченные в панировке кабачки
  • Ньокки по-римски (Gnocchi alla Romana)
  • Морковная запеканка «Солнечная»
  • Творожный пирог
  • Творожная запеканка с манкой (в мультиварке)
  • Творожный пирог с грушами в духовке
  • Кугл с яблоками, изюмом и корицей
  • Молочная рисовая каша в тыкве
  • Бананово-творожная запеканка без яиц
  • Вкусная пшенная каша с тыквой в мультиварке
  • Лаваш с курицей и овощами
  • Суп из плавленых сырков с семгой +
  • Сырный суп с креветками +
  • Свежие щи с курицей в горшочке +
  • Щи со свининой
  • Грибной суп из замороженных грибов по-чешски
  • Суп с фрикадельками и шпинатом
  • Луковый суп — классический рецепт
  • Домашний суп-лапша с фрикадельками
  • Суп рисовый с фрикадельками
  • Суп из нута с бараниной
  • Суп солянка
  • Рецепт солянки из рыбы
  • Суп-гуляш
  • Рыбный суп из консервы
  • Укропный суп с морской рыбой
  • Суп из сельдерея с мор

myfavoritedishes.jimdo.com

Схема устройства IPS-матрицы



Технология IPS была разработана Hitachi и NEC. Она стала одной из первых ЖК технологий, призванных сгладить недостатки TN+film. Но, несмотря на расширения угла обзора до 170°, остальные функции не сдвинулись с места. Время реакции этих дисплеев изменяется от 16 до 50 мс, а отображение цветов — посредственное.

Если к IPS не прикладывается напряжение, то жидкие кристаллы не поворачиваются. Ось поляризации второго фильтра всегда перпендикулярна оси первого, так что свет в такой ситуации не проходит. Экран демонстрирует практически безупречный черный цвет. Так что в этой области IPS имеет явное преимущество перед TN+film дисплеями — если сгорает транзистор, то «мертвый» пиксель будет не ярким, а черным.



MVA (Multi-Domain Vertical Alignment)



Некоторые производители предпочитают использовать MVA, технологию, разработанную Fujitsu. Как они считают, MVA обеспечивает лучший компромисс практически во всем. И вертикальный, и горизонтальный угол обзора составляют более 160°; время реакции в несколько раз меньше, чем у IPS – 6-25 мс; цвета отображаются намного более точно. Но несмотря на то, что MVA имеет столько много преимуществ, она имеет весьма ограниченное практическое применение. Кроме того, MVA требует применение более сложного технологического процесса.

Сама технология MVA развилась из VA, представленной Fujitsu в 1996 году. В такой системе кристаллы без подачи напряжения выстроены вертикально по отношению ко второму фильтру. Таким образом, свет не может проходить через них. Как только к ним будет приложено напряжение, кристаллы поворачиваются на 90°, пропуская свет и создавая на экране яркое пятно.

Преимуществами такой системы являются скорость и отсутствие как спиралевидной структуры, так и двойного магнитного поля. Благодаря этому время реакции уменьшилось до 25 мс. Здесь также можно выделить преимущество, которое уже упоминалось у IPS — очень хороший черный цвет.



Главной же проблемой системы VA являлось искажение оттенков при просмотре экрана под углом. Если вывести на экран пиксель какого-либо оттенка, к примеру, светло-красный, то к транзистору будет приложено половинное напряжение. При этом кристаллы повернутся только наполовину. Спереди экрана вы увидите светло-красный цвет. Однако если вы посмотрите на экран сбоку, то в одном случае вы будете смотреть вдоль направления кристаллов, а в другом — поперек. То есть с одной стороны вы увидите чистый красный цвет, а с другой — чистый черный цвет.

Так что компания пришла к необходимости решения проблемы искажения оттенков и годом позже появилась технология MVA.

На этот раз каждый субпиксел был разделен на несколько зон. Фильтры-поляризаторы также приобрели более сложную структуру, с бугоркообразными электродами. Кристаллы каждой зоны выстраиваются в своем направлении, перпендикулярно электродам. Задачей такой технологии было создание необходимого количества зон, чтобы пользователь всегда видел только одну зону, неважно с какой точки экрана он смотрит.


Схема устройства MVA – матрицы

Параметры времени отклика ЖК-мониторов


И стандарты их оценки



С момента появления LCD-мониторов поль­зователям стало известно об их главном не­достатке — длительном времени отклика то­чек матрицы. В видеосигнале графических карт кадровая развертка составляет 60 Гц и более. Но из-за «замедленной» реакции яче­ек матрицы трудно добиться плавности ди­намической «картинки», характерной для дисплеев с электронно-лучевой трубкой. Возникали артефакты: за счет остаточного свечения точек вокруг ярких объектов обра­зовывались светлые ореолы или тени во­круг темных объектов, появлялась смазанность или «зазубренность» контуров, наблю­дался эффект «наложения кадров». Сегодня с развитием технологий LCD поддержива­ют кадровую развертку 60—85 Гц и более. Поэтому для адекватного воспроизведения движущихся изображений матрицы должны обладать временем отклика точек не выше 17-12 мс (1/60-1/85 с).

Системы управления мониторами позво­ляют зафиксировать положение ЖК-частиц в 256 различных положениях. Соответ­ственно этому каждая из точек может иметь до 256 градаций яркости. В зарубеж­ных источниках их обычно называют «уровнями серого» (Grey Level, GL), невзи­рая на цветность: от 0 GL (чисто черный) до 255 GL (яркий белый). Цвет элементов изображения задается графической кар­той. А управление субпикселами матрицы осуществляет контроллер монитора, опре­деляющий необходимый для этого уровень яркости и соответствующее значение на­пряжения, прилагаемого к ЖК-ячейкам. Процесс «обновления» каждой из них син­хронизирован с помощью кадровой и строчной разверток.

При воспроизведении изображения каждый субпиксел сначала «включается», т.е. происходит открытие ЖК-ячейки, или переход от черного к белому (0 GL — 255 GL). При гашении точки процесс меняется на обратный. Происходит ее «вы­ключение», т.е закрытие ЖК-ячейки, или переход от белого к черному (255 GL — О GL). Для завершения обеих фаз требуется время.

Измерение времени отклика по методу Biack-White-Black. Слева включение ячейки, справа – выключение

Суммарный ин­тервал, затрачиваемый на оба этих пере­хода, получил название Black-White-Black («черный–белый–черный»).Его называ­ют стандартизированным временем реак­ции (или отклика), так как он сертифици­рован Всемирной организацией стандар­тов (ISO 13406-2). В этом документе указа­но, что под временем включения понима­ется период, необходимый для изменения яркости в диапазоне от 0 до 90% (а не до 100%, как можно было ожидать), а под временем выключения — промежуток, требуемый для снижения яркости со 100 до 10%. Эти показатели могут отличаться весьма существенно. Например, первый – 30 мс, второй – 4 мс.

То, что для определения времени отклика су­ществует стандарт ISO, неплохо. Но сам по себе он не слишком адекватно отражает ди­намику воспроизведения изображения на эк­ране. В самом деле, означает ли это, что мо­нитор со временем реакции 20 мс вдвое лучше с точки зрения потребительских качеств, чем его конкурент с 40 мс? Будет ли у перво­го более «плавная» и четкая «картинка», а у второго – «рваная» и смазанная? На практи­ке нечасто встречаеются с тем, что на дис­плее воспроизводятся быстро меняющиеся изображения, состоящие лишь из черного и белого. Во множестве случаев (игра, видео­фильм) большее значение приобретает быс­трота смены более близких полутонов раз­ных цветов.

Выходит, что упомянутый стандарт ISO 13406-2 немногое скажет потребителю. Что же можно использовать вместо него для оценки динамики монитора? Очевидно, время переключения между полутонами, или «уровнями серого». Их определяют в единицах от 0 до 255. Однако число возмож­ных комбинаций таких переходов для трех базовых цветов (красного, зеленого, синего) составляет 2563, т.е. 16777216 вариантов. По­пытка учесть их все создаст чрезвычайные сложности для трактовки результатов и не­избежно приведет к путанице. Поэтому с це­лью упрощения используют «средний» пока­затель. Он получил название Grey-to-Grey (GTG, «от серого к серому»).

В отличие от предыдущего принципа из­мерения, этот не стандартизирован. Про­ще говоря, каждый из производителей LCD-мониторов использует свой собствен­ный метод, поэтому сравнивать показатели времени отклика пикселов у мониторов разных компаний зачастую невозможно.

Во-первых, производители выбирают разное число измерений. Могут учитывать­ся размеры матриц полутонов, время пере­ключения между которыми измеряется, равные 4×4, 8×8 и т.д. Во-вторых, отлича­ются и собственно значения GL в этих опорных точках». В-третьих, могут учиты­ваться разные области трехмерного графи­ка GTG. Например, компания ViewSonic в технических характеристиках своих изде­лий указывает время отклика 4 мс. Это га­рантирует, что 90% полученных результа­тов оказываются не хуже этого значения.

Для того, чтобы нам, потребителям, мож­но было сравнивать показатели, приводи­мые разными компаниями, требуется стан­дарт. Пока его, к сожалению, не существует.


Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

zdamsam.ru

Структурные матричные схемы и передаточные матрицы — математические основы теории автоматического управления

Матричные структурные схемы

Матричные структурные схемы являются по сути компактным графическим представлением классической структурной схемы многомерного объекта или системы управления. Они основываются на операторной форме представления уравнений, на замене реальных сигналов их изображениями по Лапласу.

Используя несколько уровней представления схем, различающихся степенью агрегатирования (объединения) связей и элементов системы.

Рассмотрим различные уровни представления матричных структурных схем на примере некоторой обобщенной структуры многомерной системы автоматического управления.



I уровень

На рис. 3 показаны  – векторы изображений переменных,

Рис. 1

,

 – матрицы передаточных функций,

,

,

.

На показанной на рис. 1 матричной структурной схеме суммирующие элементы, матричные звенья и точки ветвления выполняют те же функции, что и на обычных структурных схемах. Поэтому в соответствии со схемой можно записать систему матричных уравнений –



II уровень

Рассмотри второй уровень, полагая для матричной структурной схемы .

Рис. 2

Рассмотрим на этом уровне ОУ, описываемый матрицей


(1)

Перейдем от матричных уравнений к скалярным –

,


(2)

Из последнего выражения видно, что передаточная функция  в соответствии с принципом суперпозиции является передаточной функцией между -м входом и -м выходом, при отсутствии сигналов на всех входах, кроме -го.



III уровень

Рассмотри третий уровень матричной структурной только для объекта управления. На основании полученной для объекта системы операторных уравнений (2) можно изобразить структурную схему объекта управления.



Рис. 3

Из предложенного примера уровней сложности матричной структурной схемы видно, что представление даже не очень сложных многомерных систем управления в виде схем III уровня, то есть в виде классических структурных схем, приводит к громоздкому графическому представлению, не отражающему характерных связей и функциональных элементов системы.



Передаточные матрицы

Передаточные или эквивалентные матрицы относятся к моделям типа «вход-выход» и представляют собой матрицы, связывающие вход и выход многомерной системы. На рис. 4 показана многомерная система.

Рис. 4

Матричное операторное уравнение описывающее систему имеет вид –

,

где  – передаточная или матрица системы, компонентами, которой будут передаточные функции, связывающие компоненты векторов входа и выхода системы.

Аналогами эквивалентных матриц в одномерных системах являются передаточные функции, связывающие вход и выход объекта или системы. Матрицы  из рассмотренной выше матричной структурной схемы (см. рис. 1) являются, по сути, передаточными матрицами многомерных функциональных элементов системы.

Эквивалентные матрицы многомерных систем могут быть получены двумя способами.

  1. Определяются передаточные функции, связывающие соответствующие входы и выходы системы. То есть матрица определяется по ее компонентам. Компоненты определяются известными способами в соответствии с принципом суперпозиции.

  2. Передаточные матрицы определяются в результате эквивалентных преобразований матричных структурных схем или по матричным операторным уравнениям. Преобразование матричных структурных схем осуществляется в соответствии с правилами эквивалентных преобразований обычных структурных схем, необходимо лишь учитывать специфику операций с векторами и матрицами (не соблюдение коммутативного закона, замена деления умножением на обратную матрицу, понятие единичной и нулевой матрицы и т. п.).

В качестве примера найдем передаточную матрицу, связывающую вход и выход рассматриваемой выше системы (рис. 1), при этом полагаем в соответствии с принципом суперпозиции, что сигнал возмущения отсутствует (). Тогда структурная схема примет вид, показанный на рис. 5.

Рис. 5

Определим , удовлетворяющую следующему матричному операторному уравнению –

.

Для определения  воспользуемся преобразованием матричных операторных уравнений, которые могут быть записаны по матричной структурной схеме.


(3)


(4)


(5)

Подставим из (4) в (3)


(6)

Подставим из (5) в (6)


(7)

Раскроем скобки в правой части (7)


(8)

Перенесем слагаемое с из правой части выражения (8) в левую часть


(9)

Вынесем  за скобку вправо


(10)

где  — единичная матрица -го порядка.

Если

,

тогда матрица

,

является невырожденной и от нее может быть получена обратная матрица –


(11)

Умножим левую и правую части уравнения (10) справа на обратную матрицу (11), после несложных преобразований получаем –

Тогда получаем окончательно –

.

Следовательно


(12)

По выражению (12), зная выражения матриц элементов системы, всегда можно определить передаточную матрицу системы в целом.



Контрольные вопросы и задачи

    1. Дайте определение матричной структурной схеме.

    2. В каких формах могут быть представлены матричные структурные схемы?

    3. Определите вектор , если вектор  имеет вид –

,

векторы связаны уравнением –

,

где

,

Ответ:

.

    1. По матричному уравнению

,

определите .

Ответ:

    1. Объект управления описывается передаточной матрицей –

,

которая связывает векторы –

Изобразить структурную схему, связывающую компоненты векторов .

Ответ:

    1. Дайте определение передаточной (эквивалентной) матрицы.

    2. Дайте определение компонентам передаточной матрицы объекта управления.

    3. Какими способами могут быть определены передаточные матрицы многомерных объектов.

    4. Для многомерной системы, показанной на рис. 1, определите передаточную матрицу, связывающую векторы  и .
