Силовой трансформатор — что это такое

















Современные люди хотят жить с комфортом, а это сейчас неразделимо с электроэнергией. Для этого и строятся тепловые электростанции рядом с жильем, на больших реках возводятся ГРЭС, есть также и атомные электростанции. Ток, который они производят, нужно доставить до потребителя.

Для экономичной транспортировки тока был придуман отличный способ, заключающийся в повышении напряжения, передаче, а потом понижении его с помощью трансформаторных подстанций. Чтобы узнать об этом подробнее, нужно перейти по ссылке http://www.tszi.ru/catalog/tm/. Такие подстанции, призваны понижать напряжение с очень высоких 10 тысяч вольт до более приемлемых для потребителей 380 или 220 вольт. Их основная часть и есть трансформатор силовой.

Чудо-преобразователь

Силовой трансформатор – это аппарат, преобразующий переменный ток с одним напряжением, в имеющий другое значение напряжения ток.

Бывают трансформаторы такие:

  • однофазные и трехфазные;
  • повышающие и понижающие;
  • с двумя и тремя обмотками;
  • внутренней и наружной установки.

Различаются эти трансформаторы еще и по охлаждению, а также по группам соединения обмоток. Работают они по принципу магнитной индукции.

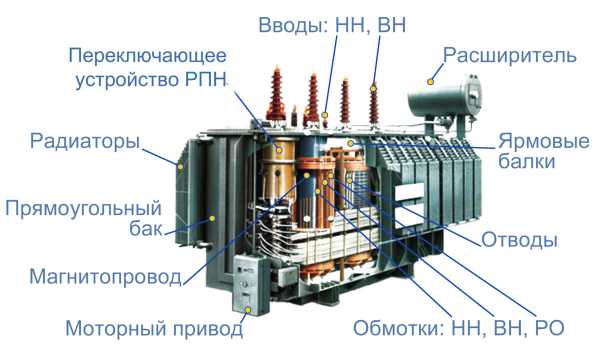

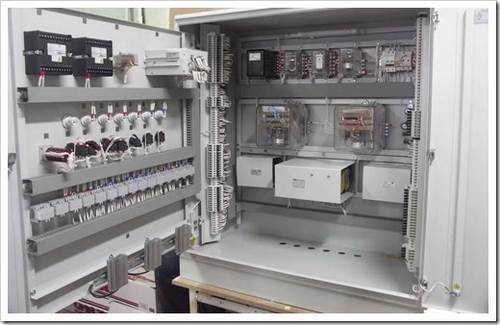

Устройство

Состоит такой трансформатор из таких основных элементов, как:

  • обмотка, представляющая собой электрическую цепь, по которой движется ток;
  • магнитопровод – сердечник, замыкающий поток.

Совокупность этих элементов является активной частью трансформатора, а другие составные части неактивны и играют лишь вспомогательную роль. Алюминиевые обмотки соединяются между собой, а также с переключателями ответвлений и выводами с помощью отводов.

Количество витков обмотки может быть разное, все зависит от «высоты» стороны. Также различаются они площадью сечения проводника. Они обладают квадратной конфигурацией, помогающей им лучше использовать пространство, находящееся в сердечнике. Их часто называют жилами, и они часто разделяются на параллельно идущие два проводника, что уменьшает вихревые токи и снижает потери энергии.

Обмотки соединяются с отводами по определенной схеме и изолируются от заземленных элементов трансформатора. Делается такая изоляция из твердых материалов: специальной бумаги или картона, гетинакса.

Магнитопровод сделан из электротехнической, специальной холоднокатаной стали, у которой отличная магнитопроницаемость.

Смотрите также:

Что делать, если капает кондиционер http://euroelectrica.ru/chto-delat-esli-kapaet-konditsioner/.

Интересное по теме: Что такое промышленное электроснабжение предприятий

Советы в статье «Согласование электропроекта сооружения» здесь.

Смотрим в видео диагностику состояния силовых трансформаторов:

euroelectrica.ru

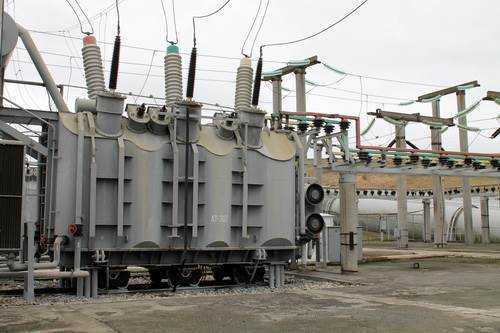

Высоковольтные силовые трансформаторы, характеристики, конструкция, применение, как работает

Трансформатор – это электромагнитное статическое устройство с двумя (или более) обмотками, преобразующее электроэнергию напряжения переменного тока с одними характеристиками в электроэнергию с другими характеристиками (такими как напряжение, частота, форма напряжения, фазность). Преобразование электроэнергии в трансформаторах реализуется посредством переменного магнитного поля.

Наиболее распространенным и востребованным электротехническим устройством сегодня является силовые высоковольтные трансформаторы, напряжения, номинальные мощности которых варьируются очень в широких пределах от нескольких десятков киловатт до сотен мегаватт при напряжении от 6кВ до 1150 — 1500кВ.

Поскольку потери электроэнергии в электросетях пропорциональны квадрату тока, протекающего по воздушной линии, то для передачи электроэнергии выгодно использовать высокие напряжения и, соответственно, малые токи. Электроэнергия на электростанциях вырабатывается генераторными установками (турбо-, гидрогенераторами и пр.) на напряжении 16 — 24кВ, реже 35кВ. Поскольку этот уровень напряжения является довольно высоким для использования его в быту и на производстве, но и при этом является и недостаточно выгодным и обоснованным, для наиболее экономичной передачи электроэнергии на значительные расстояния.

Поэтому и используют повышающие трансформаторы, служащие для преобразования электроэнергии до уровней 110, 150, 220, 330, 500, 750 и 1150 кВ, и понижающие трансформаторы, которые позволяют снизить напряжение до стандартных значений 10; 6; 3; 0,66; 0,38 и 0,22 кВ, предназначенных для использования в быту, сельском хозяйстве и промышленности. Помимо этого, выпуск приемников электроэнергии (вращающихся машин, осветительных приборов и пр.) с высокими номинальными напряжениями обуславливает значительные конструктивные сложности, требующие усиленной изоляции и, следовательно, повышенных материальных затрат. В связи с этим высокое номинальное напряжение не может быть напрямую использовано, питание осуществляется через понижающие трансформаторы.

Таким образом, электроэнергию, вырабатываемую электростанциями, на пути от генераторной установки до потребителей преобразуют по 3-4 раза. Понижающие трансформаторы используют с целью распределения электроэнергии между потребителями, а повышающие – для передачи электрической энергии на большие расстояния.

Многообразие применения высоковольтных трансформаторов обусловило весьма значительную номенклатуру этих устройств. В зависимости от напряжения, режима нейтрали и номинальной мощности, высоковольтные трансформаторы классифицируют на несколько, так называемых габаритов:

— I — до 100 кВА и до 35кВ;

— II — более 100 до 1000кВА и до 35кВ;

— III — более 1000 до 6300кВА и до 35кВ;

— IV – более 6300кВА и до 35кВ;

— V — до 32000кВА и более 35 до 110кВ;

— VI — более 32000 до 80000кВА и до 330кВ;

— VII — более 80000 до 200000кВА и до 330кВ;

— VIII – более 200000кВА и свыше 330кВ.

В зависимости от типа охлаждения

В зависимости от типа охлаждения трансформаторы разделяют на:

— масляные;

— сухие;

— трансформаторы, в качестве изоляции у которых выступает жидкий диэлектрик.

Условно силовые трансформаторы обозначаются как определенными буквами (тип, количество фаз, число обмоток, способ охлаждения, вид переключения ответвлений), так и цифрами (мощность, напряжение).

Буквенные обозначения (некоторые могут отсутствовать) строго в той последовательности, что приведена ниже, позволяют получить следующую информацию:

1.Назначение

— автотрасформатор – А;

— электропечной – Э;

2.Число фаз

— однофазные – О;

— трехфазные – Т;

3.Присутствие расщепленной обмотки НН – Р;

4.Способ охлаждения

4.1. У сухих трансформаторов:

— естественное воздушное: в открытом исполнении – С, в закрытом –СЗ, в герметичном СГ;

— принудительное воздушное – СД;

4.2.У масляных трансформаторов:

— естественная циркуляция воздуха и масла – М; при наличии дополнительной защиты в виде азотной подушки без применения расширителя – МЗ;

— принудительная циркуляция воздуха: с естественной масляной – Д, с принудительной масляной – ДЦ;

— принудительная водомасляная циркуляция – Ц;

4.3. С применением в качестве охлаждающего теплоносителя негорючего жидкого диэлектрика:

— естественное – Н;

— с дутьем – НД:

5.Конструктивные особенности

— литая изоляция — Л;

— трехобмоточный – Т;

— наличие РНТ – Н;

— с выводами, расположенными во фланцах стенок корпуса: с азотной подушкой и без расширителя — З; с расширителем –Ф;

— без расширителя в гофробаке – Г;

— с симметрирующим устройством – У;

— подвесное исполнение для размещения на опорах ВЛ– П;

— энергосберегающий (с пониженными потерями в режиме х.х.) – э.

6.Область применения

— обеспечение собственных потребностей электростанций – С;

— ЛЭП постоянного тока – П;

— металлургическая отрасль – М;

— обеспечение электропитания: погружных насосов – ПН; экскаваторов – Э;

— подогрев (при необходимости) грунта, бетона, а также использование в буровых установках – Б;

— термическая обработка грунта и бетона, питание ручного электроинструмента различного назначения, а также обустройство временного освещения – ТО.

Затем числовой дробью в числителе дается информация о номинальной мощности (кВ*А), а в знаменателе — класс напряжения обмотки (кВ).

Использование силовых трансформаторов в зависимости от климатических условий

Информация о возможностях использования силовых трансформаторов в зависимости от климатических условий (в соответствие с ГОСТом 15150-69):

— умеренный климат– У;

— холодный – ХЛ;

-тропический – Т;

Кроме того, в зависимости от месторасположения, трансформаторы делят на следующие категории, допускающие их эксплуатацию:

— на открытом воздухе – 1;

— в помещениях с несущественными отличиями колебаний температуры и влажности относительно внешней среды – 2;

— в закрытых помещениях, где, благодаря естественной вентиляции, перепады температуры и влажности существенно ниже, чем с внешней стороны – 3;

— в закрытых помещениях со специально созданными и регулируемыми климатическими параметрами -4;

— в помещениях с повышенной влажностью — 5.

pue8.ru

Трансформатор силовой сухой — устройство, характеристики, применение

Электромагнитный трансформатор является преобразователем переменного тока одного напряжения в переменный ток другого значения напряжения при той же частоте. Его принцип работы базируется на использовании явления электромагнитной индукции. Сухой трансформатор отличается от других типов силовых трансформаторов отсутствием жидкостной системы охлаждения.

Устройство сухого трансформатора

Основными элементами конструкции сухого однофазного или трехфазного трансформатора являются:

  • магнитопровод из электротехнической стали – пластинчатый (из горячекатаной) или ленточный (из холоднокатаной стали) сердечник; по конструктивному выполнению магнитопроводы делятся на стержневые, броневые и кольцевые;
  • размещенные на сердечнике катушки с обмотками низкого напряжения и высокого напряжения, как совокупность различных видов изоляции, обеспечивающих нормальную работу трансформатора для заданных условий окружающей среды;
  • система естественного воздушного охлаждения сердечника и катушек;
  • детали для сборки отдельных элементов сердечника, клеммы для присоединения концов обмоток, защитный кожух от механических повреждений и воздействия влаги (например, литая эпоксидная или полиамидная изоляция).

Отсутствие в конструкции сухого трансформатора охлаждающих жидкостей, делает агрегат безопасным для человека и снижает уровень воздействия на окружающую среду.

При производстве сухих трансформаторов используются огнестойкие и самозатухающие материалы, исключающие возможность возникновения промышленного возгорания.

По окончании производственного цикла, сухой трансформатор проходит заводские испытания: на воздействие окружающей среды, климатические испытания, огне- и сейсмостойкость, нагревостойкость, испытания на короткое замыкание.

Технические характеристики

Основными техническими параметрами сухого трансформатора являются:

  • расчетная мощность, так как нагрузка трансформатора может быть различна для сетевых и вентильных обмоток, измеряется в кВА;
  • номинальное напряжение каждой из обмоток: первичной (высокого напряжения) и вторичной (низкого напряжения), измеряется в В;
  • перегрузочная способность трансформатора, характеризующая возможность его кратковременной работы при перегрузке без изменения эксплуатационных характеристик и срока полезного использования;
  • условия эксплуатации трансформатора: диапазон температур и влажность окружающей среды, атмосферное давление, категория размещения.

Сферы использования сухих трансформаторов

Трансформаторы силовые сухие имеют широкую сферу применения и являются надежным техническим решением для следующих систем распределения:

  • тяговые высокомощные преобразователи частоты для всех видов подвижного наземного, воздушного и морского состава;
  • промышленные фабрики и заводы, химические комбинаты, шахты, металлургические и электротехнические предприятия: для производства электроэнергии и в качестве элементов выпрямительных систем;
  • коммерческие решения: энергосистемы торговых центров различного уровня и курортных зон, энергообеспечение стадионов и площадок для организации концертов и развлекательных мероприятий;
  • телекоммуникационные системы, IT-центры, банки и больницы, жилые и офисные здания.

Использование сухого силового трансформатора должно быть экономически обосновано – как правило, это применение агрегатов в помещениях, к которым предъявляются высокие требования пожарной и экологической безопасности, а так же взрывозащищенности.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

podvi.ru

Трансформатор силовой — это… Что такое Трансформатор силовой?



Трансформатор силовой
        электрический трансформатор, служащий для преобразования энергии переменного тока в электрических сетях энергетических систем, в радиотехнических устройствах, системах автоматики и др. и работающий при постоянном действующем значении напряжения. Частота тока Т. с. в большинстве стран, включая СССР, равна 50 гц, в США и некоторых других странах — 60 гц. Т. с. представляет собой наиболее распространённый класс трансформаторов. Построены (к 1975) Т. с. мощностью до 1300 Мва и напряжением до 750 кв. Подробнее см. в ст. Трансформатор электрический.

Большая советская энциклопедия. — М.: Советская энциклопедия.
1969—1978.

  • Трансформатор с регулированием под нагрузкой
  • Трансформатор тока

Смотреть что такое «Трансформатор силовой» в других словарях:

  • Трансформатор силовой — – трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках, предназначенных для приема и использования электрической энергии. Примечание. К силовым относятся трансформаторы трехфазные и… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Трансформатор — У этого термина существуют и другие значения, см. Трансформатор (значения). Трансформатор силовой ОСМ 0,16 Однофазный сухой многоцелевого назначения мощностью 0.16 кВт …   Википедия

  • трансформатор тока — [current transformer] измерительный электрический трансформатор для измерения и контроля больших токов с использованием стандартных измерительных приборов и устройств автоматического управления и контроля. Одновремено трансформаторы тока служат… …   Энциклопедический словарь по металлургии

  • Силовой трансформатор — ESE на 110кВ Силовой трансформатор  стационарный прибор с двумя или более обмотками, который посредством электромагнитной индукции преобразует систему переменного напряжения и тока в другую систему …   Википедия

  • силовой трансформатор — Трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках, предназначенных для приема и использования электрической энергии. Примечание. К силовым относятся трансформаторы трехфазные и… …   Справочник технического переводчика

  • силовой регулировочный трансформатор — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN control power transformerCPT …   Справочник технического переводчика

  • трансформатор общего назначения — Силовой трансформатор, предназначенный для включения в сеть, не отличающуюся особыми условиями работы, или для непосредственного питания приемников электрической энергии, не отличающихся особыми условиями работы, характером нагрузки или режимом… …   Справочник технического переводчика

  • Трансформатор с регулированием под нагрузкой —         силовой Трансформатор электрический, допускающий изменение Трансформации коэффициента (а следовательно, амплитуды вторичного напряжения) без разрыва цепи нагрузки. Применяется преимущественно при необходимости перераспределения мощности… …   Большая советская энциклопедия

  • силовой трансформаторный агрегат — Устройство, в котором конструктивно объединены два или более силовых трансформаторов [ГОСТ 16110 82] [ОАО РАО «ЕЭС России» СТО 17330282.27.010.001 2008] Тематики трансформатор Классификация >>> EN power transformer aggregate …   Справочник технического переводчика

  • силовой трансформатор — 3.29 силовой трансформатор: Трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках, предназначенных для приема и использования электрической энергии. Источник …   Словарь-справочник терминов нормативно-технической документации
