Электротехника и электроника Трансформаторы

rpp.nashaucheba.ru

Трансформаторы тока и напряжения: виды, конструкция, принцип действия!

Без электроснабжения невозможно представить нашу жизнь. Чтобы электрическая система работала без сбоев или не пришла в негодность из-за неисправности в кабеле или в силовом оборудовании, её параметры необходимо контролировать, замерять. Диагностика, заключающаяся в проведении электрических измерений, способна выявить причины сбоев и вовремя устранить их. Для этого применяются приборы, измеряющие величины токов, напряжений, мощности.

Но если в электроустановках с низким напряжением возможно подключение измерительных приборов напрямую, непосредственно к измеряемому узлу, то в высоковольтных цепях проблематично отследить параметры без применения измерительных трансформаторов. В электроустановках напряжение доходит до 750 кВ и выше, а токи устанавливаются в десятки килоампер и более. Для «прямого» измерения потребовались бы громоздкое и дорогое оборудование, а иногда измерения вообще не возможно было бы произвести. Также, при обслуживании приборов, напрямую подключенных к сети высокого напряжения, персонал подвергался бы опасности поражения током.

Измерительные трансформаторы тока (ТТ) и напряжения (ТН) способствуют расширению пределов измерений обычных измерительных устройств и одновременно изолируют их от цепей высокого напряжения. Измерительные трансформаторы создаются с высоким классом точности. Во время эксплуатации их метрологические характеристики подлежат первичной и периодической поверке на правильность работы.

Наиболее часто в сетях переменного тока применяются электромагнитные трансформаторы. Они состоят из магнитопровода, первичной и одной или нескольких вторичных обмоток. ТТ преобразовывает замеряемый высокий ток в малый, а ТН — измеряемое высшее напряжение в низшее. Измерительные трансформаторы включаются в цепи между высоковольтным оборудованием и контрольно-измерительными приборами: амперметрами, вольтметрами, ваттметрами, приборами релейной защиты, телемеханики и автоматики, счетчиками энергии.

Зачем нужны измерительные трансформаторы напряжения

Содержание статьи

Измерительные ТН относятся к преобразователям электрической энергии, которые:

• трансформируют напряжение участка сети или установки в напряжение приемлемой величины для осуществления измерений с помощью стандартных измерительных устройств, питания релейной защиты, устройств сигнализации, автоматики, телемеханики;
• изолируя вторичные приборы и цепи, защищают оборудование от высокого напряжения и персонал, имеющего доступ к обслуживанию электроустановок, от поражения током.

Подключение ТН к высоковольтной части электроустановки осуществляется соединением его первичной обмотки «в параллель» к цепи высокого напряжения. Номинал вторичных обмоток трансформатора напряжения составляет обычно 100 В. Так как сопротивление измерительных приборов, подключаемых к вторичной обмотке, велико, током можно пренебречь. Поэтому основной режим работы ТН подобен режиму холостого хода типового силового трансформатора.

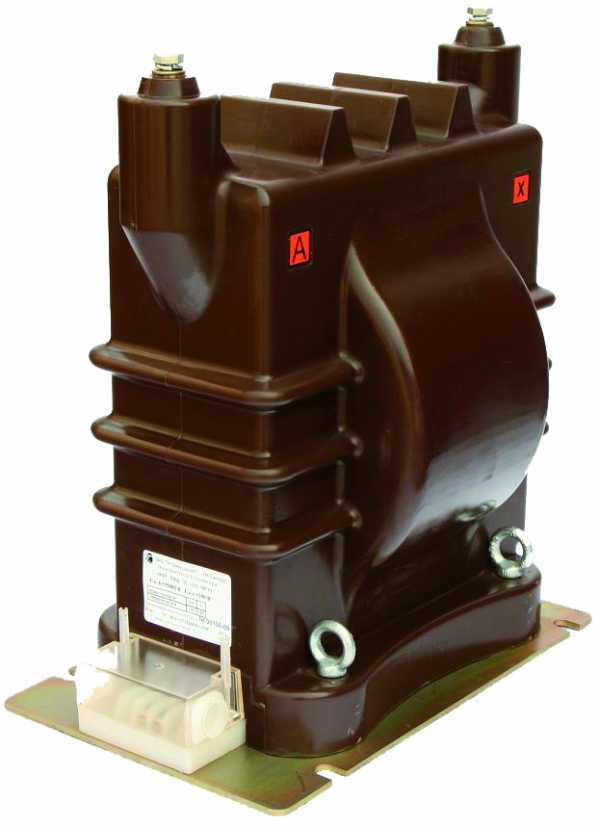

Трансформаторы напряжения и их конструкция

Трансформаторы напряжения подразделяются:

• по числу фаз: на одно- и трехфазные;
• по числу вторичных обмоток: двухобмоточный ТН имеет одну вторичную обмотку, трехобмоточный — две: основную и дополнительную;
• по назначению вторичных обмоток: с основной вторичной обмоткой, с дополнительной, со специальной компенсационной — для контроля изоляции цепи;
• по особенностям исполнений — на трансформаторы защищенного типа, водозащищенного типа (защита от капель и влаги), герметичные, со встроенным предохранителем и с антирезонансной конструкцией;
• по принципу действия и особенностям конструкций: на каскадные, ёмкостные, заземляемые и не заземляемые.

У каскадного ТН первичная обмотка разделена на несколько поочередно соединенных секций, передача энергии от которых к вторичным обмоткам происходит посредством связующих и выравнивающих обмоток. У ёмкостного ТН в конструкции имеется ёмкостный делитель. Заземляемый однофазный ТН — устройство, у которого один конец первичной обмотки должен быть заземлен. У заземляемого трехфазного ТН должна быть заземлена нейтраль первичной обмотки. Все части первичной обмотки не заземляемого ТН изолированы от земли.

Зачем нужны трансформаторы тока

Трансформатор тока — базовый измерительный аппарат в электроэнергетике, применяемый для преобразования тока первичной сети во вторичный стандартный ток величиной 5 А или 1 А. Первичная обмотка соединяется непосредственно с цепью высокого напряжения последовательным способом подключения. Вторичная обмотка включается во вторичные цепи измерений, защиты и учета. 5А — часто встречающийся номинал вторичной обмотки.

Принцип действия и конструкция трансформаторов тока

Первичная обмотка ТТ включается в разрез линейного провода (последовательно с нагрузкой), в котором измеряется сила тока. Вторичная обмотка замкнута на измерительное устройство с малым сопротивлением. Поэтому, в отличие от силового трансформатора, для которого режим короткого замыкания является аварийным, нормальным режимом для измерительного ТТ являются условия, близкие к КЗ, так как сопротивление во вторичной цепи у него мало.

Через первичную обмотку, имеющую определённое количество витков, течет ток. Вокруг катушки наводится магнитный поток, который улавливается магнитопроводом. Пересекая перпендикулярно ориентированные витки вторичной обмотки, магнитный поток формирует электродвижущую силу. Под влиянием последней возникает ток, протекающий по катушке и нагрузке на выходе. Одновременно на зажимах вторичной цепи образуется падение напряжения.

По конструктиву и применению ТТ условно подразделяются на несколько разновидностей:

• Опорные монтируются на опорной плоскости.

• Проходные используются в качестве ввода и устанавливаются в металлических конструкциях, в проемах стен или потолков.

• Встраиваемые размещаются в полости оборудования: электрических выключателей, генераторов и других электроаппаратов и машин.

• Разъемные не имеют своей первичной обмотки. Их магнитопроводы из двух половинок, стягиваемых болтами, можно размыкать и закреплять вокруг проводников под током. Эти проводники исполняют роль первичных обмоток.

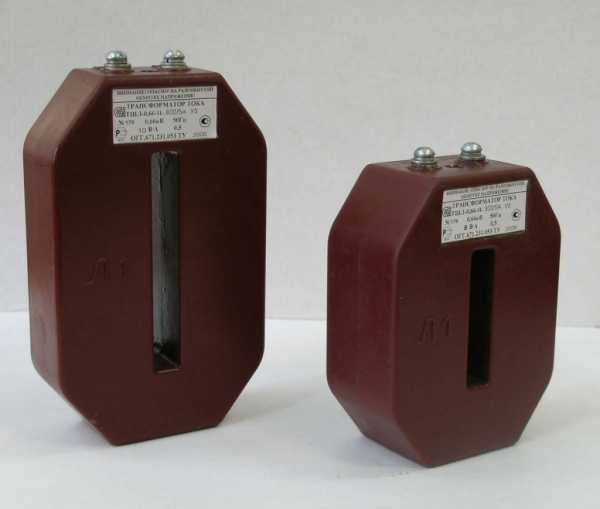

• Шинные изготавливаются тоже без первичных обмоток — их роль выполняют пропущенные сквозь окна магнитопроводов ТТ токоведущие шины распредустройств.

• Накладные надеваются сверху на проходной изолятор.

• Переносные предназначаются для лабораторных и контрольных измерений.

По выполнению первичной обмотки ТТ подразделяются на одновитковые и многовитковые, а по числу вторичных обмоток — на устройства с одной обмоткой и с несколькими вторичными обмотками (до четырёх, пяти). По числу ступеней трансформации — на одноступенчатые и каскадные.

К общей классификации трансформаторов обоих типов относятся: количество коэффициентов трансформации (однодиапазонные и многодиапазонные), критерии по материалу диэлектрика между первичной и вторичной обмотками и по материалу внешней изоляции — маслонаполненные, газонаполненные, сухие, с литой, фарфоровой и прессованной изоляцией, с вязкими заливочными компаундами, комбинированные бумажно-масляные. ТТ и ТН устанавливаются на открытом воздухе, в закрытых и в подземных установках, на морских и речных судах, внутри оболочек электроустановок и связываются контрольными проводами и кабелями с оборудованием вторичных цепей. По диапазону рабочего напряжения выделяют трансформаторы, функционирующие в устройствах до 1000 В и выше 1000 B. Трансформаторы также классифицируются по классу точности.

Видео про трансформаторы тока

Кратко о назначении трансформатора тока, составе и особенностях конструкции, о схеме и принципе работы. Почему нельзя допускать размыкание вторичных цепей трансформатора тока без предварительного их замыкания накоротко? Почему на напряжение выше 330 кВ изготавливаются ТТ каскадного типа? Об этом и об измерительном трансформаторе тока для подстанции 750 кВ вы узнаете из видео.

Похожие статьи

electricity-help.ru

Устройство трансформатора – ТОЭ, РЗА

Конструктивно трансформатор представляет собою две или несколько обмоток, насаженных на замкнутый магнитопровод (сердечник) из магнитомягкого ферромагнитного материала: какой-либо электротехнической стали или пермаллоя – сплава с малой коэрцитивной силой Н_с~10…100 А/м. Обмотки навиваются на каркас медным проводом. Одна из обмоток является первичной, на неё поступает входное напряжение и₁(t). Вторичных обмоток, откуда снимаются выходные напряжения, может быть одна или несколько. Все обмотки тщательно изолируются как от магнитопровода, так и друг от друга.

Использование магнитопровода преследует две цели: 1) уменьшить рассеяние магнитного потока Ф почти до нуля, так как почти все линии поля В (индукции) направляются по магнитопроводу;  2) сделать индуктивное сопротивление катушек ωL≫r − их активного сопротивления, что уменьшает тепловые потери в трансформаторе ΔР=I²r, так что КПД даже маломощных трансформаторов достигает 90%, а мощных – 98-99%.

   Магнитопровод делается не цельным, а набирается из листов железа (или пермаллоя) толщиной обычно 0,35 мм, которые изолируются друг от друга слоем лака (он также может навиваться из железной ленты). Такая конструкция позволяет уменьшить тепловые потери в магнитопроводе, так как уменьшаются контуры развития вихревых токов: они циркулируют уже не по всему сечению магнитопровода, а лишь по сечениям отдельных листов (рис. 1), что резко увеличивает сопротивление вихревым токам.

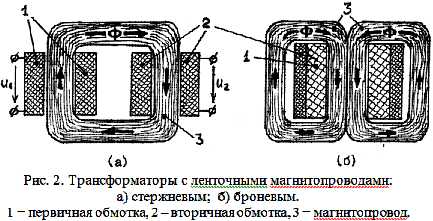

По форме магнитопровода трансформаторы бывают стержневые и броневые. Стержневые набираются из П-образных пластин, а броневые – из Ш-образных. В обоих случаях магнитопровод может не набираться из листов, а навиваться из ленты, как показано на рис. 2. Ленточные магнитопроводы более экономичны, так как у них плавняе обводы (нет углов), что заметно уменьшает рассеяние потока из магнитопровода и, следовательно, увеличивает индуктивную связь обмоток.

В трансформаторах, работающих на высоких частотах, магнитопроводы делают из порошковых материалов – ферритов, так как даже в тонких пластинах потери от вихревых токов на высоких частотах оказываются недопустимо большими.

В трансформаторах большой мощности – в десятки и сотни мегаватт – интенсивность тепловыделения и нагрев обмоток настолько велики, что трансформатор приходится принудительно охлаждать, помещая его в кожух, заполненный циркулирующим трансформаторным маслом.

elekt.com.ua

Трансформатор тока – устройство, принцип работы, применение

Что такое трансформатор тока

Трансформатор тока очень интересная и важная тема в электротехнике. Здравствуй, дорогой читатель. Постараюсь доходчиво и подробно рассказать, что такое трансформатор тока, описать его конструкцию и для чего он нужен.

Сильно не заморачивайтесь, трансформатор тока — такой же трансформатор, как и все другие, в основном. Я бы назвал трансформатор тока измерительным трансформатором. Почему измерительным, спросите вы. Отвечаю: все, кто хоть мало-мальски разбирается в основах электротехники или электромонтажа, сталкивался с амперметром (измерительный прибор, показывающий силу тока). Так вот, им вы можете померить маленькие токи по значению. А если мне нужно узнать силу тока, которая больше 600 А? Что делать? Для этого и нужен трансформатор тока. Он понизит большой ток до нужного амперметру значения. В принципе, трансформатор тока, только этим и занимается — он помощник амперметра в измерении силы тока.

Устройство трансформатора тока

Как я уже говорил выше, трансформатор тока — обычный трансформатор, сердечник и две обмотки, первичная и вторичная. Первичную обмотку, которая содержит небольшое количество витков, включают последовательно в цепь, у которой необходимо измерить ток, а к вторичной, с большим числом витков, подключают амперметр. Так как сопротивление амперметра маленькое, я думаю, что трансформатор тока работает в режиме короткого замыкания, при котором сумма магнитных потоков равна разности потоков, созданных первичной и вторичной обмотками.

Принцип работы

Измеряемый ток, протекая по первичной обмотке с маленьким сопротивлением, мы уже знаем, на первичной мало витков, создает на ней небольшое падение напряжения, которое трансформируется во вторичную обмотку. Поскольку число витков вторичной обмотки значительно больше, чем у первичной, то на ней получается большее напряжение при меньшем токе. Чем больше ток, тем меньше напряжение и наоборот.

Применение

Мы уже знаем, что трансформатор тока это друг амперметра, они вместе показывают нам силу тока. Однако, его также можно применить для включения токовых обмоток ваттметров (мощность) и некоторых других приборов. Выводы обмоток трансформатора тока маркируют таким образом: первичная обмотка — Л1 и Л2 (линия), вторичная — И1 и И2 (измеритель).

Совет напоследок: вторичную обмотку работающего трансформатора тока не размыкайте. Она всегда должна быть замкнута на прибор или закоротите. Почему так надо делать? При разомкнутом состоянии, образуется большой магнитный поток, который создаст на вторичной трансформатора тока высокое напряжение, опасное для жизни.

Ну вот, в принципе, всё, что сегодня я хотел вам поведать об одном из приборов электротехники. Статью дополнили информацией о подключении трансформатора тока. Много полезного, связанного с электромонтажными работами и электротехникой вы можете найти на карте сайта. Пишите комментарии, всего доброго.

podvi.ru

Специальные трансформаторы

Автотрансформаторы. В некоторых случаях из экономических соображений целесообразно применять так называемые автотрансформаторы. Отличие их от обычных трансформаторов заключается в том, что обмотки имеют не только магнитную, но и гальваническую связь. На рис. 2.25 показан эскиз понижающего автотрансформатора и его схема. Первичная обмотка с выводами А и Х имеет витков, а вторичная с выводами а и витков, . Выводы а и х соединены с первичной обмоткой. Повышающий автотрансформатор показан на рис. 2.26.

Здесь первичная обмотка с выводами А и Х имеет витков, а вторичная с выводами а и витков, .

Если пренебречь падениями напряжения в обмотках и током холостого хода, то для обоих автотрансформаторов коэффициент трансформации

.

В общей части обмотки протекают токи и , и так как при выбранных на рис. 2.25 и 2.26 положительных направлениях они находятся в противофазе (если пренебречь током холостого хода), то

.

При близких значениях и ток намного меньше тока . В обычном трансформаторе ток вторичной обмотки понижающего трансформатора . Поэтому

необходимое сечение провода и габариты автотрансформатора меньше, чем трансформатора той же мощности. Чем ближе коэффициент трансформации к единице, тем автотрансформатор выгоднее обычного трансформатора. Обычно автотрансформатор применяется при .

Недостатком автотрансформатора является наличие гальванической связи между обмотками, что требует соответствующей изоляции для обеспечения безопасности обслуживающего персонала. Автотрансформаторы находят широкое применение для пуска мощных синхронных и асинхронных двигателей, для регулирования напряжения, для передачи электрической энергии с различными напряжениями и малым коэффициентом трансформации, например 110 и 220 кВ.

При экспериментальных работах применяются лабораторные автотрансформаторы (ЛАТР).

Они имеют регулируемый коэффициент трансформации, так что можно плавно, в широких пределах изменять напряжение.

Измерительные трансформаторы. Для расширения пределов измерения приборов переменного тока применяются измерительные трансформаторы напряжения и тока.

Такие трансформаторы отделяют цепи высокого напряжения от измерительных цепей, что обеспечивает безопасность обслуживания приборов и упрощает изоляцию токоведущих частей. Включение измерительных трансформаторов позволяет пользоваться стандартными амперметрами с номинальным значением 5 или 1 А и вольтметрами с номинальным значением 100 В. Такие трансформаторы применяются также в цепях защитных реле.

Трансформаторы напряжения. Принципиальная схема трансформатора и включение его в сеть высокого напряжения показаны на рис. 2.27. Измеряемое высокое напряжение подается на первичную обмотку трансформатора с выводами А и X; к вторичной обмотке низшего напряжения с выводами а и х подключается вольтметр. Так как сопротивление вольтметра очень велико (примерно 1000 Ом и более), то трансформатор напряжения работает в режиме, близком к холостому ходу. Номинальный коэффициент трансформации , откуда следует, что высокое напряжение . Однако из-за падений напряжения в обмотках трансформатора действительный коэффициент трансформации отличается от паспортного значения , поэтому есть погрешность измерения напряжения

Чем меньше сопротивление обмоток

и

(см. (2.8) и (2.9)) по сравнению с сопротивлением нагрузки , тем меньше погрешность измерения напряжения . Кроме погрешности измерения напряжения есть и так называемая угловая погрешность. Эта погрешность связана с тем, что между напряжениями и имеется сдвиг фаз, определяемый углом, что важно при измерении мощности и энергии (для ваттметров и счетчиков).

Трансформаторы напряжения так же, как и измерительные приборы, имеют классы точности 0,5; 1,0; 3,0.

Трансформаторы тока. Принципиальная схема трансформатора и схема его включения показаны на рис. 2.28.

Первичная обмотка трансформатора с выводами Л1 и Л2 включается в цепь или линию, в которой определяется ток , а вторичная обмотка с выводами И1, И2 замыкается амперметром. Если, кроме амперметра, включаются токовые обмотки защитного реле, ваттметра и других приборов, то все они соединяются последовательно. Сопротивления этих обмоток очень малы, и поэтому трансформатор работает в режиме, близком к короткому замыканию. Поэтому можно считать, что . Ток находится через коэффициент трансформации по показанию амперметра:

.

Это справедливо, если ток холостого хода трансформатора . Однако , поэтому есть погрешность в определении тока .

Эта погрешность определяется аналогично погрешности измерения напряжения у трансформатора напряжения. Как и у трансформатора напряжения, есть еще угловая погрешность, обусловленная сдвигом фаз между токами и , определяемая углом .

Трансформаторы тока имеют классы точности 0,2; 0,5;1; 3; 10. Для классов точности 0,2; 0,5; 1 погрешность соответствует значениям угла от 10′ до 180′, а для классов точности 3; 5; 10 — не нормируется.

У трансформатора тока, включенного в линию последовательно, нельзя размыкать вторичную обмотку, так как в этом случае размагничивающий магнитный поток вторичной обмотки отсутствует и поток трансформатора, определяемый током в линии, резко возрастает, а вместе с ним возрастают ЭДС вторичной обмотки и потери в стали трансформатора. Это может привести к опасным для жизни перенапряжениям и разрушению изоляции. Если во время работы нужно включенный амперметр или другой прибор отсоединить, то предварительно вторичную обмотку следует закоротить. Для этой цели в схему включается специальный рубильник Q (рис. 2.28), который нормально разомкнут.

Так как нагрузка может влиять на значение погрешности, то нагрузка измерительного трансформатора должна быть близкой к номинальной для вторичной обмотки измерительного трансформатора.

Угловые погрешности измерительных трансформаторов вносят ошибку при измерении угла сдвига фаз между напряжением и током , так как угол сдвига фаз будет отличаться от действительного угла между напряжением и током .

Трансформаторы для дуговой электросварки. Для обеспечения высококачественной сварки ток должен оставаться почти неизменным. При этом условии обеспечивается устойчивое горение дуги. Для получения такого тока внешняя характеристика трансформатора должна резко падать (рис. 2.29). Такая характеристика получается потому, что конструктивно трансформатор 1 на рис. 2.30 выполнен со специально увеличенным потоком рассеяния (увеличена индуктивность рассеяния обмоток). При холостом ходе напряжение равно  60—70 В, а при номинальном токе—30 В. Обмотки трансформатора расположены на стержнях 2 и 3 магнитопровода (рис. 2.30), что и увеличивает поток рассеяния. Ток сварки между электродом 6 и изделием 7 регулируется изменением зазора 8 между сердечником и якорем 5 дросселя 4. При коротком замыкании дроссель ограничивает ток дуги и трансформатора.

electrono.ru

ГЛАВА 7 Трансформатор – важнейший элемент электротехнического оборудования

ГЛАВА 7 Трансформатор – важнейший элемент электротехнического оборудования

Введение

Трансформатор уже более 130 лет является важнейшим элементом современных систем электроснабжения. Генерируемая на электростанциях электроэнергия подвергается многократной трансформации для распределения энергии между потребителями. Поэтому количество трансформаторов и их суммарная мощность в 7-8 раз превышает число и мощность генераторов. На каждый киловатт генераторной мощности приходится 7-8 кВ · А трансформаторной мощности.

На подстанциях 35-750 кВ энергосистем России работает более 2500 силовых трансформаторов и автотрансформаторов общей мощностью около 600 тыс. МВ· А, что почти втрое больше установленной мощности электростанций.

Как уже отмечалось (см. гл. 5), прообразом первого трансформатора с замкнутым магнитопроводом явилась схема М. Фарадея (1831 г.)

Индукционная катушка – простейший трансформатор с разомкнутым магнитопроводом

В 30-40 гг. XIX в. было создано несколько типов индукционных катушек, представляющих собой изолированный железный цилиндр или изолированный пучок железных проволок, на которые наматывали две спирали – одну из толстой проволоки, другую из тонкой, изолированных друг от друга. Катушки предназначались для получения искрового разряда во вторичной обмотке при прерывании с помощью прерывателя тока в первичной, включенной в цепь батарей.

В создании индукционных катушек принимало участие много ученых и инженеров, например в Англии за 22 года было выдано 19 патентов на изобретения. Среди многих изобретателей наибольшую известность получил немецкий механик Генрих Румкорф (1803-1877), создавший в 1848 г. более совершенную катушку, которая долго время называлась «индукционной катушкой Румкорфа».

Впервые на практике катушку Румкорфа применил Б.С. Якоби для дистанционного взрывания электрических мин. Позднее катушки получили широкое применение в системах зажигания двигателей внутреннего сгорания.

В 1876 г. П.Н. Яблочков впервые включил индукционные катушки в цепь переменного тока в созданной им «системе дробления электрической энергии» для питания дуговых ламп. Дело в том, что при последовательном соединении нескольких дуговых свечей выход из строя одной вызывал погасание всех других. Яблочков предложил включать свечи во вторичные обмотки индукционных катушек, первичные обмотки которых соединялись последовательно (рис. 7.1). Поэтому режим работы свечей не зависел друг от друга (напомним, что это могло быть только в случае разомкнутого магнитопровода катушек). Как уже отмечалось, в схеме Яблочкова индукционная катушка впервые работала в режиме трансформатора. В системе Яблочкова впервые получила оформление электрическая сеть с ее основными элементами: первичный двигатель – генератор – линия передачи – трансформатор – приемник.

Рис. 7.1. Схема распределения энергии с помощью индукционных катушек (трансформаторов) П.Н. Яблочкова:

1 – прерыватель; 2 – индукционная катушка; 3 – электросвечи

На Второй петербургской электротехнической выставке в 1882 г. всю систему «дробления энергии» смонтировал и демонстрировал препаратор Московского университета И.Ф. Усагин, катушки (или «бобины», как их называли, имели одинаковое число витков в обеих обмотках). И.Ф. Усагин наглядно доказал универсальность применения переменного тока, впервые изготовив собственную установку (рис. 7.2), включив во вторичные обмотки катушек кроме свечей и другие приемники: электродвигатель, нагревательную проволочную спираль, дуговую лампу с регулятором. Усагин продемонстрировал возможность отключения любого приемника, не нарушая работы других, что «произвело на зрителей большое впечатление» и вызвало аплодисменты. За свое изобретение И.Ф. Усагин был награжден почетной медалью.

Рис. 7.2. Система «дробления» энергии И.Ф. Усагина

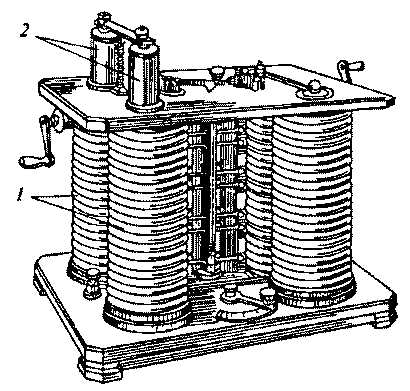

Рис. 7.3. Трансформатор Голяра и Гиббса:

1 – индукционная катушка; 2 – выдвижные сердечники

В последующие годы усилиями ученых и инженеров разных стран конструкция трансформатора с разомкнутым магнито- проводом получила дальнейшее усовершенствование. В 1882 г. была запатентована во Франции система «распределения света и двигательной силы», предложенная английским электротехником Дж. Д. Голяром (1850-1888) и французским электротехником Люстеном Гиббсом (умер в 1912 г.). Отличительной особенностью этих трансформаторов (рис. 7.3) была возможность преобразования напряжения на вторичной обмотке (т.е. коэффициент трансформации уже отличался от единицы). Изобретатели назвали свой трансформатор «вторичным генератором»: на деревянной подставке укреплялось несколько индукционных катушек, первичные обмотки которых включались последовательно, а вторичные были секционированы, и каждая секция имела два вывода для подключения приемников. Изобретатели впервые сделали сердечники катушек выдвижными 2, с помощью рукоятки могло регулироваться напряжение на вторичных обмотках. Такие трансформаторы были установлены в 1883 г. на четырех подстанциях Лондонского метрополитена, а в 1884 г. на выставке в Турине (Италия), где линия передачи составляла 40 км при напряжении 2000 В.

Создание трансформаторов с замкнутым магнитопроводом

Как известно, современные трансформаторы имеют замкнутый магнитопровод, а их первичные обмотки включаются в сеть параллельно. В системе Яблочкова магнитопровод трансформатора был разомкнутым, и поэтому при последовательном включении первичных обмоток включение и выключение свечей во вторичных обмотках не оказывало существенного влияния на работу приемников. Но по мере эксплуатации трансформаторов было установлено, что замкнутый магнитопровод уменьшает потери энергии и повышает КПД.

Первые трансформаторы с замкнутым магнитопроводом были созданы английскими инженерами братьями Джоном и Эдвардом Гопкинсонами в 1884 г. Магнитопровод 1 был набран из стальных полос, разделенных изоляционным материалом, что снижало потери на вихревые токи. Первичные 2 и вторичные 3 катушки (соответственно высшего и низшего напряжений) размещались на магнитопроводе, чередуясь между собой, что уменьшало магнитное рассеяние (рис. 7.4).

К середине 80-х гг. XIX в. в связи с бурным развитием промышленности, торговли и транспорта все более остро возникает потребность в решении проблемы экономичной передачи электроэнергии на значительные расстояния. Исследования ученых и инженеров показали, что наиболее эффективный путь – в использовании переменного тока высокого напряжения.

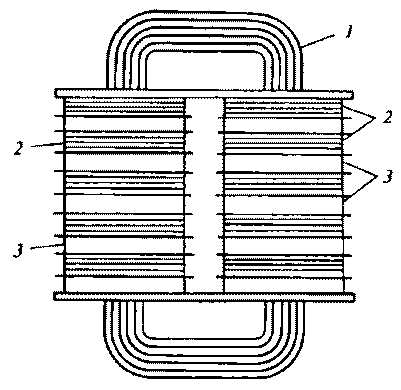

Рис. 7.4. Трансформатор братьев Гопкинсонов

Рис. 7.5. Первые трансформаторы Будапештского завода фирмы «Ганц и К°»: а – кольцевой; б – броневой; в – серийный стержневой

Выдающийся вклад в создание однофазного трансформатора с замкнутой магнитной системой и более высокими эксплуатационными характеристиками был сделан в 1884-1885 гг. талантливыми венгерскими инженерами Миклошем Дери (1854-1934), Отто Блати (1860-1938) и Кароем Циперновским (1853 – 1942), работавшими на электромашиностроительном заводе фирмы «Ганц и К°» в Будапеште. Ими было предложено три модификации трансформатора: кольцевой, броневой и серийный стержневой (рис. 7.5), содержавшие все основные элементы современных конструкций трансформаторов. Важно, что изобретатели в патентной заявке (1885 г.) отметили большое значение замкнутого шихтованного магнитопровода, особенно для мощных трансформаторов. Ими впервые был предложен сам термин «трансформатор». Кольцевой трансформатор представлял собой кольцеобразный сердечник, состоящий из согнутых в кольцо изолированных железных проволок. Это кольцо было обмотано изолированной медной проволокой, образующей первичную и вторичную обмотки.

Второй – броневой трансформатор: у него внутри были уложены две кольцеобразные медные обмотки из изолированной медной проволоки, а на них намотана железная проволока. Такой трансформатор отличался меньшими потерями в железе и применялся для изготовления измерительных трансформаторов.

В стержневом трансформаторе сердечник состоял из отдельных листков стали, изолированных друг от друга лаком или олифой. На вертикальных стержнях размещались на одном – первичная, на другом – вторичная обмотки. Фирма «Ганц и К°» до конца 1887 г. построила 24 установки с однофазными трансформаторами Дери, Блати и Циперновского на общую мощность около 3000 кВт. На территории завода «Ганц и К°» был построен музей, где подробно отражена история создания первых трансформаторов с замкнутым магнитопроводом.

Создание трехсразного трансформатора – один из важнейших этапов в становлении современной системы электроснабжения

Как и следовало ожидать, первые системы электроснабжения переменным током рождались в жесткой конкурентной борьбе многочисленных электротехнических фирм. Достаточно напомнить, что непримиримым борцом против переменного тока в 80-х гг. выступил уже известный во всем мире Эдисон. В связи с этим была опубликована интересная статья нашего знаменитого физика А.Г. Столетова в журнале «Электричество» в 1889 г. «Невольно вспоминается, – писал Столетов, – та травля, которой подвергались трансформаторы в нашем отечестве, по поводу недавнего проекта фирмы «Ганц и К°» осветить часть Москвы. И в ученых докладах и в газетных статьях система обличалась, как нечто еретическое, ненациональное и безусловно гибельное; доказывалось, что трансформаторы начисто запрещены во всех порядочных государствах Запада и терпятся ради какой-нибудь Италии, падкой на дешевизну. Защитники «национальности в электричестве» забывали, что первую идею о трансформации тока в технике сами иностранцы приписывают Яблочкову… что на Всероссийской выставке 1882 г. в Москве ранее Годдарда, Гиббса и др., весьма определенно демонстрировал г. Усагин, за что награжден медалью».

После убедительной демонстрации трехфазных систем использование трансформаторов вначале предполагало установку в линии передачи трех однофазных трансформаторов. Но такое решение было экономически не выгодным, и, естественно, вызвало необходимость создания одного аппарата вместо трех – т.е. трехфазного трансформатора.

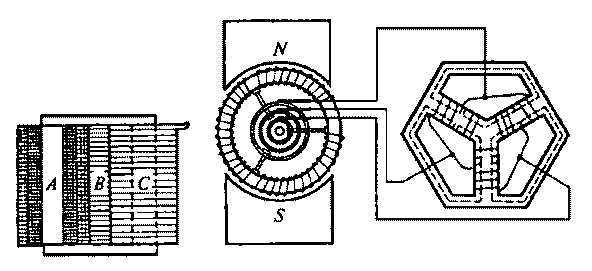

Рис. 7.6. Трехфазный трансформатор Доливо-Добровольского с радиальным расположением магнитопроводов

Такой трансформатор впервые был изобретен в 1889 г. М.О. Доливо-Добровольским. Интересна инженерная логика создания трехфазного трансформатора, которую продемонстрировал изобретатель. Доливо-Добровольский впервые обратил внимание на то, что заторможенный асинхронный двигатель представляет собой трехфазный трансформатор. Чтобы магнитная система трансформатора была симметричной, она должна иметь пространственную форму с тремя стержнями, на которых расположены обмотки. Вначале его конструкция напоминала машину с выступающими полюсами, в которой был устранен воздушный зазор, а обмотки ротора перенесены на стержни (рис. 7.6) – можно сказать, что это был трансформатор с радиальным расположением магнитопроводов. Продолжая усовершенствовать конструкцию, Доливо-Добровольский предложил несколько типов так называемых «призматических» трансформаторов с более компактной формой магнито- провода (рис. 7.7).

На рис. 7.8 показана эволюция магнитопровода стержневого типа. При соединении в одну конструкцию трех однофазных магнитопроводов получалась довольно сложная пространственная схема магнитопровода, технология изготовления которой оказалась весьма сложной, при этом возрастали отходы трансформаторной стали при штамповке отдельных листов. Это заставило Доливо-Добровольского упростить конструкцию и создать трехфазный трансформатор с параллельным расположением трех стержней в одной плоскости (рис. 7.9). О том, насколько продуманный и совершенной была такая конструкция, можно судить по тому, что она сохранилась до наших дней.

Рис. 7.7. Трехфазный трансформатор призматического типа

Рис. 7.8. Эволюция магнитопровода стержневого типа: Фд, Фд, Ф_с – магнитные потоки в фазах А, В, С

Рис. 7.9. Трансформатор с параллельным расположением трех стержней
