Предисловие

Поскольку тема транзисторов весьма и весьма обширна, то посвященных им статей будет две: отдельно о биполярных и отдельно о полевых транзисторах.

Транзистор, как и диод, основан на явлении p-n перехода. Желающие могут освежить в памяти физику протекающих в нем процессов здесь или здесь.

Необходимые пояснения даны, переходим к сути.

Транзисторы. Определение и история

Транзистор — электронный полупроводниковый прибор, в котором ток в цепи двух электродов управляется третьим электродом. (tranzistors.ru)

Первыми были изобретены полевые транзисторы (1928 год), а биполярные появилсь в 1947 году в лаборатории Bell Labs. И это была, без преувеличения, революция в электронике.

Очень быстро транзисторы заменили вакуумные лампы в различных электронных устройствах. В связи с этим возросла надежность таких устройств и намного уменьшились их размеры. И по сей день, насколько бы «навороченной» не была микросхема, она все равно содержит в себе множество транзисторов (а также диодов, конденсаторов, резисторов и проч.). Только очень маленьких.

Кстати, изначально «транзисторами» называли резисторы, сопротивление которых можно было изменять с помощью величины подаваемого напряжения. Если отвлечься от физики процессов, то современный транзистор тоже можно представить как сопротивление, зависящее от подаваемого на него сигнала.

В чем же отличие между полевыми и биполярными транзисторами? Ответ заложен в самих их названиях. В биполярном транзисторе в переносе заряда участвуют и электроны, и дырки («бис» — дважды). А в полевом (он же униполярный) — или электроны, или дырки.

Также эти типы транзисторов разнятся по областям применения. Биполярные используются в основном в аналоговой технике, а полевые — в цифровой.

И, напоследок: основная область применения любых транзисторов — усиление слабого сигнала за счет дополнительного источника питания.

Биполярный транзистор. Принцип работы. Основные характеристики

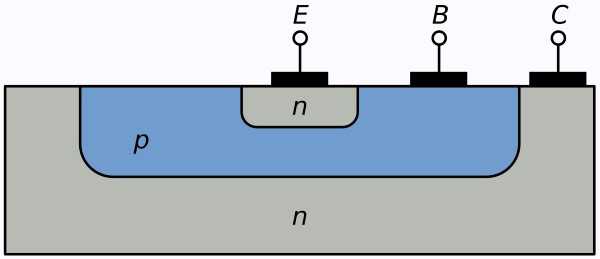

Биполярный транзистор состоит из трех областей: эмиттера, базы и коллектора, на каждую из которых подается напряжение. В зависимости от типа проводимости этих областей, выделяют n-p-n и p-n-p транзисторы. Обычно область коллектора шире, чем эмиттера. Базу изготавливают из слаболегированного полупроводника (из-за чего она имеет большое сопротивление) и делают очень тонкой. Поскольку площадь контакта эмиттер-база получается значительно меньше площади контакта база-коллектор, то поменять эмиттер и коллектор местами с помощью смены полярности подключения нельзя. Таким образом, транзистор относится к несимметричным устройствам.

Прежде, чем рассматривать физику работы транзистора, обрисуем общую задачу.

Она заключаются в следующем: между эмиттером и коллектором течет сильный ток (ток коллектора), а между эмиттером и базой — слабый управляющий ток (ток базы). Ток коллектора будет меняться в зависимости от изменения тока базы. Почему?
Рассмотрим p-n переходы транзистора. Их два: эмиттер-база (ЭБ) и база-коллектор (БК). В активном режиме работы транзистора первый из них подключается с прямым, а второй — с обратным смещениями. Что же при этом происходит на p-n переходах? Для большей определенности будем рассматривать n-p-n транзистор. Для p-n-p все аналогично, только слово «электроны» нужно заменить на «дырки».

Поскольку переход ЭБ открыт, то электроны легко «перебегают» в базу. Там они частично рекомбинируют с дырками, но большая их часть из-за малой толщины базы и ее слабой легированности успевает добежать до перехода база-коллектор. Который, как мы помним, включен с обратным смещением. А поскольку в базе электроны — неосновные носители заряда, то электирическое поле перехода помогает им преодолеть его. Таким образом, ток коллетора получается лишь немного меньше тока эмиттера. А теперь следите за руками. Если увеличить ток базы, то переход ЭБ откроется сильнее, и между эмиттером и коллектором сможет проскочить больше электронов. А поскольку ток коллектора изначально больше тока базы, то это изменение будет весьма и весьма заметно. Таким образом,

произойдет усиление слабого сигнала, поступившего на базу. Еще раз: сильное изменение тока коллектора является пропорциональным отражением слабого изменения тока базы.

Помню, моей одногрупнице принцип работы биполярного транзистора объясняли на примере водопроводного крана. Вода в нем — ток коллектора, а управляющий ток базы — то, насколько мы поворачиваем ручку. Достаточно небольшого усилия (управляющего воздействия), чтобы поток воды из крана увеличился.

Помимо рассмотренных процессов, на p-n переходах транзистора может происходить еще ряд явлений. Например, при сильном увеличении напряжения на переходе база-коллектор может начаться лавинное размножение заряда из-за ударной ионизации. А вкупе с туннельным эффектом это даст сначала электрический, а затем (с возрастанием тока) и тепловой пробой. Однако, тепловой пробой в транзисторе может наступить и без электрического (т.е. без повышения коллекторного напряжения до пробивного). Для этого будет достаточно одного чрезмерного тока через коллектор.

Еще одно явления связано с тем, что при изменении напряжений на коллекторном и эмиттерном переходах меняется их толщина. И если база черезчур тонкая, то может возникнуть эффект смыкания (так называемый «прокол» базы) — соединение коллекторного перехода с эмиттерным. При этом область базы исчезает, и транзистор перестает нормально работать.

Коллекторный ток транзистора в нормальном активном режиме работы транзистора больше тока базы в определенное число раз. Это число называется коэффициентом усиления по току и является одним из основных параметров транзистора. Обозначается оно h31. Если транзистор включается без нагрузки на коллектор, то при постоянном напряжении коллектор-эмиттер отношение тока коллектора к току базы даст статический коэффициент усиления по току. Он может равняться десяткам или сотням единиц, но стоит учитывать тот факт, что в реальных схемах этот коэффициент меньше из-за того, что при включении нагрузки ток коллектора закономерно уменьшается.

Вторым немаловажным параметром является входное сопротивление транзистора. Согласно закону Ома, оно представляет собой отношение напряжения между базой и эмиттером к управляющему току базы. Чем оно больше, тем меньше ток базы и тем выше коэффициент усиления.

Третий параметр биполярного транзистора — коэффициент усиления по напряжению. Он равен отношению амплитудных или действующих значений выходного (эмиттер-коллектор) и входного (база-эмиттер) переменных напряжений. Поскольку первая величина обычно очень большая (единицы и десятки вольт), а вторая — очень маленькая (десятые доли вольт), то этот коэффициент может достигать десятков тысяч единиц. Стоит отметить, что каждый управляющий сигнал базы имеет свой коэффициент усиления по напряжению.

Также транзисторы имеют частотную характеристику, которая характеризует способность транзистора усиливать сигнал, частота которого приближается к граничной частоте усиления. Дело в том, что с увеличением частоты входного сигнала коэффициент усиления снижается. Это происходит из-за того, что время протекания основных физических процессов (время перемещения носителей от эмиттера к коллектору, заряд и разряд барьерных емкостных переходов) становится соизмеримым с периодом изменения входного сигнала. Т.е. транзистор просто не успевает реагировать на изменения входного сигнала и в какой-то момент просто перестает его усиливать. Частота, на которой это происходит, и называется

граничной.

Также параметрами биполярного транзистора являются:

• обратный ток коллектор-эмиттер
• время включения
• обратный ток колектора
• максимально допустимый ток

Условные обозначения n-p-n и p-n-p транзисторов отличаются только направлением стрелочки, обозначающей эмиттер. Она показывает то, как течет ток в данном транзисторе.

Режимы работы биполярного транзистора

Рассмотренный выше вариант представляет собой нормальный активный режим работы транзистора. Однако, есть еще несколько комбинаций открытости/закрытости p-n переходов, каждая из которых представляет отдельный режим работы транзистора.

1. Инверсный активный режим. Здесь открыт переход БК, а ЭБ наоборот закрыт. Усилительные свойства в этом режиме, естественно, хуже некуда, поэтому транзисторы в этом режиме используются очень редко.
2. Режим насыщения. Оба перехода открыты. Соответственно, основные носители заряда коллектора и эмиттера «бегут» в базу, где активно рекомбинируют с ее основными носителями. Из-за возникающей избыточности носителей заряда сопротивление базы и p-n переходов уменьшается. Поэтому цепь, содержащую транзистор в режиме насыщения можно считать короткозамкнутой, а сам этот радиоэлемент представлять в виде эквипотенциальной точки.
3. Режим отсечки. Оба перехода транзистора закрыты, т.е. ток основных носителей заряда между эмиттером и коллектором прекращается. Потоки неосновных носителей заряда создают только малые и неуправляемые тепловые токи переходов. Из-за бедности базы и переходов носителями зарядов, их сопротивление сильно возрастает. Поэтому часто считают, что транзистор, работающий в режиме отсечки, представляет собой разрыв цепи.
4. Барьерный режим В этом режиме база напрямую или через малое сопротивление замкнута с коллектором. Также в коллекторную или эмиттерную цепь включают резистор, который задает ток через транзистор. Таким образом получается эквивалент схемы диода с последовательно включенным сопротивлением. Этот режим очень полезный, так как позволяет схеме работать практически на любой частоте, в большом диапазоне температур и нетребователен к параметрам транзисторов.

Схемы включения биполярных транзисторов

Поскольку контактов у транзистора три, то в общем случае питание на него нужно подавать от двух источников, у которых вместе получается четыре вывода. Поэтому на один из контактов транзистора приходится подавать напряжение одинакового знака от обоих источников. И в зависимости от того, что это за контакт, различают три схемы включения биполярных транзисторов: с общим эмиттером (ОЭ), общим коллектором (ОК) и общей базой (ОБ). У каждой из них есть как достоинства, так и недостатки. Выбор между ними делается в зависимости от того, какие параметры для нас важны, а какими можно поступиться.

Схема включения с общим эмиттером

Эта схема дает наибольшее усиление по напряжению и току (а отсюда и по мощности — до десятков тысяч единиц), в связи с чем является наиболее распространенной. Здесь переход эмиттер-база включается прямо, а переход база-коллектор — обратно. А поскольку и на базу, и на коллектор подается напряжение одного знака, то схему можно запитать от одного источника. В этой схеме фаза выходного переменного напряжения меняется относительно фазы входного переменного напряжения на 180 градусов.

Но ко всем плюшкам схема с ОЭ имеет и существенный недостаток. Он заключается в том, что рост частоты и температуры приводит к значительному ухудшению усилительных свойств транзистора. Таким образом, если транзистор должен работать на высоких частотах, то лучше использовать другую схему включения. Например, с общей базой.

Схема включения с общей базой

Эта схема не дает значительного усиления сигнала, зато хороша на высоких частотах, поскольку позволяет более полно использовать частотную характеристику транзистора. Если один и тот же транзистор включить сначала по схеме с общим эмиттером, а потом с общей базой, то во втором случае будет наблюдаться значительное увеличение его граничной частоты усиления. Поскольку при таком подключении входное сопротивление низкое, а выходное — не очень большое, то собранные по схеме с ОБ каскады транзисторов применяют в антенных усилителях, где волновое сопротивление кабелей обычно не превышает 100 Ом.

В схеме с общей базой не происходит инвертирование фазы сигнала, а уровень шумов на высоких частотах снижается. Но, как уже было сказано, коэффициент усиления по току у нее всегда немного меньше единицы. Правда, коэффициент усиления по напряжению здесь такой же, как и в схеме с общим эмиттером. К недостаткам схемы с общей базой можно также отнести необходимость использования двух источников питания.

Схема включения с общим коллектором

Особенность этой схемы в том, что входное напряжение полностью передается обратно на вход, т. е. очень сильна отрицательная обратная связь.

Напомню, что отрицательной называют такую обратную связь, при которой выходной сигнал подается обратно на вход, чем снижает уровень входного сигнала. Таким образом происходит автоматическая корректировка при случайном изменении параметров входного сигнала

Коэффициент усиления по току почти такой же, как и в схеме с общим эмиттером. А вот коэффициент усиления по напряжению маленький (основной недостаток этой схемы). Он приближается к единице, но всегда меньше ее. Таким образом, коэффициент усиления по мощности получается равным всего нескольким десяткам единиц.

В схеме с общим коллектором фазовый сдвиг между входным и выходным напряжением отсутствует. Поскольку коэффициент усиления по напряжению близок к единице, выходное напряжение по фазе и амплитуде совпадает со входным, т. е. повторяет его. Именно поэтому такая схема называется эмиттерным повторителем. Эмиттерным — потому, что выходное напряжение снимается с эмиттера относительно общего провода.

Такое включение используют для согласования транзисторных каскадов или когда источник входного сигнала имеет высокое входное сопротивление (например, пьезоэлектрический звукосниматель или конденсаторный микрофон).

Два слова о каскадах

Бывает такое, что нужно увеличить выходную мощность (т.е. увеличить коллекторный ток). В этом случае используют параллельное включение необходимого числа транзисторов.

Естественно, они должны быть примерно одинаковыми по характеристикам. Но необходимо помнить, что максимальный суммарный коллекторный ток не должен превышать 1,6-1,7 от предельного тока коллектора любого из транзисторов каскада.
Тем не менее (спасибо wrewolf за замечание), в случае с биполярными транзисторами так делать не рекомендуется. Потому что два транзистора даже одного типономинала хоть немного, но отличаются друг от друга. Соответственно, при параллельном включении через них будут течь токи разной величины. Для выравнивания этих токов в эмиттерные цепи транзисторов ставят балансные резисторы. Величину их сопротивления рассчитывают так, чтобы падение напряжения на них в интервале рабочих токов было не менее 0,7 В. Понятно, что это приводит к значительному ухудшению КПД схемы.

Может также возникнуть необходимость в транзисторе с хорошей чувствительностью и при этом с хорошим коэффициентом усиления. В таких случаях используют каскад из чувствительного, но маломощного транзистора (на рисунке — VT1), который управляет энергией питания более мощного собрата (на рисунке — VT2).

Другие области применения биполярных транзисторов

Транзисторы можно применять не только схемах усиления сигнала. Например, благодаря тому, что они могут работать в режимах насыщения и отсечки, их используют в качестве электронных ключей. Также возможно использование транзисторов в схемах генераторов сигнала. Если они работают в ключевом режиме, то будет генерироваться прямоугольный сигнал, а если в режиме усиления — то сигнал произвольной формы, зависящий от управляющего воздействия.

Маркировка

Поскольку статья уже разрослась до неприлично большого объема, то в этом пункте я просто дам две хорошие ссылки, по которым подробно расписаны основные системы маркировки полупроводниковых приборов (в том числе и транзисторов): http://kazus.ru/guide/transistors/mark_all.html и файл .xls (35 кб) .

Список источников:
http://ru.wikipedia.org
http://www.physics.ru
http://radiocon-net.narod.ru
http://radio.cybernet.name
http://dvo.sut.ru

Полезные комментарии:
http://habrahabr.ru/blogs/easyelectronics/133136/#comment_4419173

habr.com

Биполярный транзистор

Биполярный транзистор — электронный полупроводниковый прибор, один из типов транзисторов, предназначенный для усиления, генерирования и преобразования электрических сигналов. Транзистор называется биполярный, поскольку в работе прибора одновременно участвуют два типа носителей заряда – электроны и дырки. Этим он отличается от униполярного (полевого) транзистора, в работе которого участвует только один тип носителей заряда.

Принцип работы обоих типов транзисторов похож на работу водяного крана, который регулирует водяной поток, только через транзистор проходит поток электронов. У биполярных транзисторов через прибор проходят два тока — основной «большой» ток, и управляющий «маленький» ток. Мощность основного тока зависит от мощности управляющего. У полевых транзисторов через прибор проходит только один ток, мощность которого зависит от электромагнитного поля. В данной статье рассмотрим подробнее работу биполярного транзистора.

Устройство биполярного транзистора.

Биполярный транзистор состоит из трех слоев полупроводника и двух PN-переходов. Различают PNP и NPN транзисторы по типу чередования дырочной и электронной проводимостей. Это похоже на два диода, соединенных лицом к лицу или наоборот.

У биполярного транзистора три контакта (электрода). Контакт, выходящий из центрального слоя, называется база (base). Крайние электроды носят названия коллектор и эмиттер (collector и emitter). Прослойка базы очень тонкая относительно коллектора и эмиттера. В дополнение к этому, области полупроводников по краям транзистора несимметричны. Слой полупроводника со стороны коллектора немного толще, чем со стороны эмиттера. Это необходимо для правильной работы транзистора.

Работа биполярного транзистора.

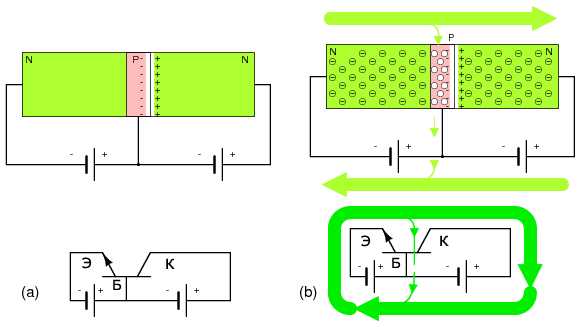

Рассмотрим физические процессы, происходящие во время работы биполярного транзистора. Для примера возьмем модель NPN. Принцип работы транзистора PNP аналогичен, только полярность напряжения между коллектором и эмиттером будет противоположной.

Как уже говорилось в статье о типах проводимости в полупроводниках, в веществе P-типа находятся положительно заряженные ионы — дырки. Вещество N-типа насыщено отрицательно заряженными электронами. В транзисторе концентрация электронов в области N значительно превышает концентрацию дырок в области P.

Подключим источник напряжения между коллектором и эмиттером V_КЭ (V_CE). Под его действием, электроны из верхней N части начнут притягиваться к плюсу и собираться возле коллектора. Однако ток не сможет идти, потому что электрическое поле источника напряжения не достигает эмиттера. Этому мешает толстая прослойка полупроводника коллектора плюс прослойка полупроводника базы.

Теперь подключим напряжение между базой и эмиттером V_BE, но значительно ниже чем V_CE (для кремниевых транзисторов минимальное необходимое V_BE — 0.6V). Поскольку прослойка P очень тонкая, плюс источника напряжения подключенного к базе, сможет «дотянуться» своим электрическим полем до N области эмиттера. Под его действием электроны направятся к базе. Часть из них начнет заполнять находящиеся там дырки (рекомбинировать). Другая часть не найдет себе свободную дырку, потому что концентрация дырок в базе гораздо ниже концентрации электронов в эмиттере.

В результате центральный слой базы обогащается свободными электронами. Большинство из них направится в сторону коллектора, поскольку там напряжение намного выше. Так же этому способствует очень маленькая толщина центрального слоя. Какая-то часть электронов, хоть гораздо меньшая, все равно потечет в сторону плюса базы.

В итоге мы получаем два тока: маленький — от базы к эмиттеру I_BE, и большой — от коллектора к эмиттеру I_CE.

Если увеличить напряжение на базе, то в прослойке P соберется еще больше электронов. В результате немного усилится ток базы, и значительно усилится ток коллектора. Таким образом, при небольшом изменении тока базы I_B, сильно меняется ток коллектора I_С. Так и происходит усиление сигнала в биполярном транзисторе. Cоотношение тока коллектора I_С к току базы I_B называется коэффициентом усиления по току. Обозначается β, hfe или h31e, в зависимости от специфики расчетов, проводимых с транзистором.

β = I_C / I_B

Простейший усилитель на биполярном транзисторе

Рассмотрим детальнее принцип усиления сигнала в электрической плоскости на примере схемы. Заранее оговорюсь, что такая схема не совсем правильная. Никто не подключает источник постоянного напряжения напрямую к источнику переменного. Но в данном случае, так будет проще и нагляднее для понимания самого механизма усиления с помощью биполярного транзистора. Так же, сама техника расчетов в приведенном ниже примере носит несколько упрощенный характер.

1.Описание основных элементов цепи

Итак, допустим в нашем распоряжении транзистор с коэффициентом усиления 200 (β = 200). Со стороны коллектора подключим относительно мощный источник питания в 20V, за счет энергии которого будет происходить усиление. Со стороны базы транзистора подсоединим слабый источник питания в 2V. К нему последовательно подсоединим источник переменного напряжения в форме синуса, с амплитудой колебаний в 0.1V. Это будет сигнал, который нужно усилить. Резистор Rb возле базы необходим для того, чтобы ограничить ток, идущий от источника сигнала, обычно обладающего слабой мощностью.

2. Расчет входного тока базы I_b

Теперь посчитаем ток базы I_b. Поскольку мы имеем дело с переменным напряжением, нужно посчитать два значения тока – при максимальном напряжении (V_max) и минимальном (V_min). Назовем эти значения тока соответственно — I_bmax и I_bmin.

Также, для того чтобы посчитать ток базы, необходимо знать напряжение база-эмиттер V_BE. Между базой и эмиттером располагается один PN-переход. Получается, что ток базы «встречает» на своем пути полупроводниковый диод. Напряжение, при котором полупроводниковый диод начинает проводить — около 0.6V. Не будем вдаваться в подробности вольт-амперных характеристик диода, и для простоты расчетов возьмем приближенную модель, согласно которой напряжение на проводящем ток диоде всегда 0.6V. Значит, напряжение между базой и эмиттером V_BE = 0.6V. А поскольку эмиттер подключен к земле (V_E = 0), то напряжение от базы до земли тоже 0.6V (V_B = 0.6V).

Посчитаем I_bmax и I_bmin с помощью закона Ома:

2. Расчет выходного тока коллектора I_С

Теперь, зная коэффициент усиления (β = 200), можно с легкостью посчитать максимальное и минимальное значения тока коллектора ( I_cmax и I_cmin).

3. Расчет выходного напряжения V_out

Осталось посчитать напряжение на выходе нашего усилителя V_out. В данной цепи — это напряжение на коллекторе V_C.

Через резистор Rc течет ток коллектора, который мы уже посчитали. Осталось подставить значения:

4. Анализ результатов

Как видно из результатов, V_Cmax получился меньше чем V_Cmin. Это произошло из-за того, что напряжение на резисторе V_Rc отнимается от напряжения питания VCC. Однако в большинстве случаев это не имеет значения, поскольку нас интересует переменная составляющая сигнала – амплитуда, которая увеличилась c 0.1V до 1V. Частота и синусоидальная форма сигнала не изменились. Конечно же, соотношение V_out/V_in в десять раз — далеко на самый лучший показатель для усилителя, однако для иллюстрации процесса усиления вполне подойдет.

Итак, подытожим принцип работы усилителя на биполярном транзисторе. Через базу течет ток I_b, несущий в себе постоянную и переменную составляющие. Постоянная составляющая нужна для того чтобы PN-переход между базой и эмиттером начал проводить – «открылся». Переменная составляющая – это, собственно, сам сигнал (полезная информация). Сила тока коллектор-эмиттер внутри транзистора – это результат умножения тока базы на коэффициент усиления β. В свою очередь, напряжение на резисторе Rc над коллектором – результат умножения усиленного тока коллектора на значение резистора.

Таким образом, на вывод V_out поступает сигнал с увеличенной амплитудой колебаний, но с сохранившейся формой и частотой. Важно подчеркнуть, что энергию для усиления транзистор берет у источника питания VCC. Если напряжения питания будет недостаточно, транзистор не сможет полноценно работать, и выходной сигнал может получится с искажениями.

Режимы работы биполярного транзистора

В соответствии уровням напряжения на электродах транзистора, различают четыре режима его работы:

• Режим отсечки (cut off mode).
• Активный режим (active mode).
• Режим насыщения (saturation mode).
• Инверсный ражим (reverse mode ).

Режим отсечки

Когда напряжение база-эмиттер ниже, чем 0.6V — 0.7V, PN-переход между базой и эмиттером закрыт. В таком состоянии у транзистора отсутствует ток базы. В результате тока коллектора тоже не будет, поскольку в базе нет свободных электронов, готовых двигаться в сторону напряжения на коллекторе. Получается, что транзистор как бы заперт, и говорят, что он находится в режиме отсечки.

Активный режим

В активном режиме напряжение на базе достаточное, для того чтобы PN-переход между базой и эмиттером открылся. В этом состоянии у транзистора присутствуют токи базы и коллектора. Ток коллектора равняется току базы, умноженном на коэффициент усиления. Т.е активным режимом называют нормальный рабочий режим транзистора, который используют для усиления.

Режим насыщения

Иногда ток базы может оказаться слишком большим. В результате мощности питания просто не хватит для обеспечения такой величины тока коллектора, которая бы соответствовала коэффициенту усиления транзистора. В режиме насыщения ток коллектора будет максимальным, который может обеспечить источник питания, и не будет зависеть от тока базы. В таком состоянии транзистор не способен усиливать сигнал, поскольку ток коллектора не реагирует на изменения тока базы.

В режиме насыщения проводимость транзистора максимальна, и он больше подходит для функции переключателя (ключа) в состоянии «включен». Аналогично, в режиме отсечки проводимость транзистора минимальна, и это соответствует переключателю в состоянии «выключен».

Инверсный режим

В данном режиме коллектор и эмиттер меняются ролями: коллекторный PN-переход смещен в прямом направлении, а эмиттерный – в обратном. В результате ток из базы течет в коллектор. Область полупроводника коллектора несимметрична эмиттеру, и коэффициент усиления в инверсном режиме получается ниже, чем в нормальном активном режиме. Конструкция транзистора выполнена таким образом, чтобы он максимально эффективно работал в активном режиме. Поэтому в инверсном режиме транзистор практически не используют.

Основные параметры биполярного транзистора.

Коэффициент усиления по току – соотношение тока коллектора I_С к току базы I_B. Обозначается β, hfe или h31e, в зависимости от специфики расчетов, проводимых с транзисторов.

β — величина постоянная для одного транзистора, и зависит от физического строения прибора. Высокий коэффициент усиления исчисляется в сотнях единиц, низкий — в десятках. Для двух отдельных транзисторов одного типа, даже если во время производства они были “соседями по конвейеру”, β может немного отличаться. Эта характеристика биполярного транзистора является, пожалуй, самой важной. Если другими параметрами прибора довольно часто можно пренебречь в расчетах, то коэффициентом усиления по току практически невозможно.

Входное сопротивление – сопротивление в транзисторе, которое «встречает» ток базы. Обозначается R_in (R_вх). Чем оно больше — тем лучше для усилительных характеристик прибора, поскольку со стороны базы обычно находиться источник слабого сигнала, у которого нужно потреблять как можно меньше тока. Идеальный вариант – это когда входное сопротивление равняется бесконечность.

R_вх для среднестатистического биполярного транзистора составляет несколько сотен КΩ (килоом). Здесь биполярный транзистор очень сильно проигрывает полевому транзистору, где входное сопротивление доходит до сотен ГΩ (гигаом).

Выходная проводимость — проводимость транзистора между коллектором и эмиттером. Чем больше выходная проводимость, тем больше тока коллектор-эмиттер сможет проходить через транзистор при меньшей мощности.

Также с увеличением выходной проводимости (или уменьшением выходного сопротивления) увеличивается максимальная нагрузка, которую может выдержать усилитель при незначительных потерях общего коэффициента усиления. Например, если транзистор с низкой выходной проводимостью усиливает сигнал в 100 раз без нагрузки, то при подсоединении нагрузки в 1 КΩ, он уже будет усиливать всего в 50 раз. У транзистора, с таким же коэффициентом усиления, но с большей выходной проводимостью, падение усиления будет меньше. Идеальный вариант – это когда выходная проводимость равняется бесконечность (или выходное сопротивление R_out = 0 (R_вых = 0)).

Частотная характеристика – зависимость коэффициента усиления транзистора от частоты входящего сигнала. С повышением частоты, способность транзистора усиливать сигнал постепенно падает. Причиной тому являются паразитные емкости, образовавшиеся в PN-переходах. На изменения входного сигнала в базе транзистор реагирует не мгновенно, а с определенным замедлением, обусловленным затратой времени на наполнение зарядом этих емкостей. Поэтому, при очень высоких частотах, транзистор просто не успевает среагировать и полностью усилить сигнал.

hightolow.ru

Что такое биполярный транзистор и как его проверить

Добрый день, друзья!

Сегодня мы продолжим знакомиться с электронными «кирпичиками» компьютерного «железа». Мы уже рассматривали с вами, как устроены полевые транзисторы, которые обязательно присутствуют на каждой материнской плате компьютера.

Усаживайтесь поудобнее – сейчас мы сделаем интеллектуально усилие и попытаемся разобраться, как устроен

Биполярный транзистор

Биполярный транзистор – это полупроводниковый прибор, который широко применяется в электронных изделиях, в том числе и компьютерных блоках питания.

Слово «транзистор» (transistor) образовано от двух английских слов – «translate» и «resistor», что означает «преобразователь сопротивления».

Слово «биполярный» говорит о том, что ток в приборе вызывается заряженными частицами двух полярностей – отрицательной (электронами) и положительной (так называемыми «дырками»).

«Дырка» — это не жаргон, а вполне себе научный термин. «Дырка» — это не скомпенсированный положительный заряд или, иными словами, отсутствие электрона в кристаллической решетке полупроводника.

Биполярный транзистор представляет собой трехслойную структуру с чередующимися видами полупроводников.

Так как существуют полупроводники двух видов, положительные (positive, p-типа) и отрицательные (negative, n-типа), то может быть два типа такой структуры – p-n-p и n-p-n.

Средняя область такой структуры называется базой, а крайние области – эмиттером и коллектором.

На схемах биполярные транзисторы обозначаются определенным образом (см рисунок). Видим, что транзистор представляет собой, по существу, да p-n перехода, соединенных последовательно.

Вопрос на засыпку – почему нельзя заменить транзистор двумя диодами? Ведь в каждом из них есть p-n переход, не так ли? Включил два диода последовательно – и дело в шляпе!

Нет! Дело в том, что базу в транзисторе во время изготовления делают очень тонкой, чего никак нельзя достичь при соединении двух отдельных диодов.

Принцип работы биполярного транзистора

Основной принцип работы транзистора заключается в том, что небольшой ток базы может управлять гораздо бОльшим током коллектора — в диапазоне практически от нуля до некоей максимально возможной величины.

Отношение тока коллектора к току базы называется коэффициентом усиления по току и может составлять величину от нескольких единиц до нескольких сотен.

Интересно отметить, что у маломощных транзисторов он чаще всего больше, чем у мощных (а не наоборот, как можно было бы подумать).

Это напоминает работу полевого транзистора (ПТ).

Разница в том, что в отличие от затвора ПТ, при управлении ток базы всегда присутствует, т.е. на управление всегда тратится какая-то мощность.

Чем больше напряжение между эмиттером и базой, тем больше ток базы и, соответственно, больше ток коллектора. Однако любой транзистор имеет максимально допустимые значения напряжений между эмиттером и базой и между эмиттером и коллектором. За превышение этих параметров придется расплачиваться новым транзистором.

В рабочем режиме обычно переход база-эмиттер открыт, а переход база-коллектор закрыт.

Биполярный транзистор, подобно реле, может работать и в ключевом режиме. Если подать некоторый достаточный ток в базу (замкнуть кнопку S1), транзистор будет хорошо открыт. Лампа зажжется.

При этом сопротивление между эмиттером и коллектором будет небольшим.

Падение напряжения на участке эмиттер – коллектор будет составлять величину в несколько десятых долей вольта.

Если затем прекратить подавать ток в базу (разомкнуть S1), транзистор закроется, т.е. сопротивление между эмиттером и коллектором станет очень большим.

Лампа погаснет.

Как проверить биполярный транзистор?

Так как биполярный транзистор представляет собой два p-n перехода, то проверить его цифровым тестером достаточно просто.

Надо установить переключатель работы тестера в положение проверки диодов, присоединив один щуп к базе, а второй – поочередно к эмиттеру и коллектору.

По сути, мы просто последовательно проверяем исправность p-n переходов.

Такой переход может быть или открыт, или закрыт.

Затем надо изменить полярность щупов и повторить измерения.

В одном случае тестер покажет падение напряжение на переходах эмиттер – база и коллектор – база 0,6 – 0,7 В (оба перехода открыты).

Во втором случае оба перехода будут закрыты, и тестер зафиксирует это.

Следует отметить, что в рабочем режиме чаще всего один из переходов транзистора открыт, а второй закрыт.

Измерение коэффициента передачи биполярного транзистора по току

Если в тестере имеется возможность измерения коэффициента передачи по току, то проверить работоспособность транзистора можно, установив выводы транзистора в соответствующие гнезда.

Коэффициент передачи по току – это отношение тока коллектора к току базы.

Чем больше коэффициент передачи, тем большим током коллектора может управлять ток базы при прочих равных условиях.

Цоколевку (наименование выводов) и другие данные можно взять из data sheets (справочных данных) на соответствующий транзистор. Data sheets можно найти в Интернете через поисковые системы.

Тестер покажет на дисплее коэффициент передачи (усиления) тока, который нужно сравнить со справочными данными.

Коэффициент передачи тока маломощных транзисторов может достигать нескольких сотен.

У мощных транзисторов он существенно меньше – несколько единиц или десятков.

Однако существуют мощные транзисторы с коэффициентом передачи в несколько сотен или тысяч. Это так называемые пары Дарлингтона.

Пара Дарлингтона представляет собой два транзистора. Выходной ток первого транзистора является входным током для второго.

Общий коэффициент передачи тока – это произведение коэффициентов первого и второго транзисторов.

Пара Дарлингтона делается в общем корпусе, но ее можно сделать и из двух отдельных транзисторов.

Встроенная диодная защита

Некоторые транзисторы (мощные и высоковольтные) могут быть защищены от обратного напряжения встроенным диодом.

Таким образом, если подключить щупы тестера к эмиттеру и коллектору в режиме проверки диодов, то он покажет те же 0,6 – 0,7 В (если диод смещен в прямом направлении) или «запертый диод» (если диод смещен в обратном направлении).

Если же тестер покажет какое-то небольшое напряжение, да еще в обоих направлениях, то транзистор однозначно пробит и подлежит замене. Закоротку можно определить и в режиме измерения сопротивления – тестер покажет малое сопротивление.

Встречается (к счастью, достаточно редко) «подлая» неисправность транзисторов. Это когда он поначалу работает, а по истечению некоторого времени (или по прогреву) меняет свои параметры или отказывает вообще.

Если выпаять такой транзистор и проверить тестером, то он успеет остыть до присоединения щупов, и тестер покажет, что он нормальный. Убедиться в этом лучше всего заменой «подозрительного» транзистора в устройстве.

В заключение скажем, что биполярный транзистор – одна из основных «железок» в электронике. Хорошо бы научиться узнавать – «живы» эти «железки» или нет. Конечно, я дал вам, уважаемые читатели, очень упрощенную картину.

В действительности, работа биполярного транзистора описывается многими формулами, существуют многие их разновидности, но это сложная наука. Желающим копнуть глубже могу порекомендовать чудесную книгу Хоровица и Хилла «Искусство схемотехники».

Транзисторы для ваших экспериментов можно купить здесь:

До встречи на блоге!

vsbot.ru

Э – эмиттер; Б – база; К – коллектор — Мегаобучалка

Транзисторы включаются в схему таким образом, чтобы к p-n-переходу П₁ эмиттер-база внешнее напряжение было приложено в прямом направлении, а к p-n-переходу П₂ коллектор-база – в обратном направлении. При включении внешних напряжений для обоих полупроводниковых триодов потенциальный барьер между эмиттером и базой понижается, а между базой и коллектором – увеличивается. В результате этого основные носители заряда эмиттерного слоя переходят в область базы, а затем в область коллектора, создавая ток через коллекторный p-n-переход.

Одновременно с этим имеет место и переход основных носителей заряда базы через эмиттерный переход. Однако в область базы при изготовлении триода вводят << примесей, чем в эмиттер, поэтому ток через эмиттерный переход создаётся главным образом переходом основных носителей заряда эмиттера через базу. Если время прохождения основных носителей заряда эмиттера через базу много меньше времени их независимого существования, то основная часть этих носителей дойдёт до коллекторного перехода. При этом лишь небольшая часть указанных носителей рекомбинирует в базе с её основными носителями. Значит, величина тока, протекающего через коллекторный переход, определяется и зависит от величины тока, протекающего через эмиттерный переход.

Связь между током коллекторной и током эмиттерной цепей:

α=di_k/di_э при U_k=const. – коэффициент передачи тока.

В простейшем случае: α=I_k/I_э.

Для плоскостных транзисторов: α=0,92-0,99.

Ток базы: I_б=I_э-I_k.

4,5,6. Схема включения транзистора с общей базой и её коэффициенты.

При рассмотрении усилительных свойств переменных сигналов транзисторов схемы их включения можно рассматривать без источников питания, поскольку в сравнении с другими сопротивления источников оказываются весьма малыми.

Включение транзистора возможно по трём схемам: с общим эмиттером (ОЭ), с общей базой (ОБ) и общим коллектором (ОК).

Схему усилительной ячейки на транзисторе с общей базой можно применять на высоких частотах, однако она имеет коэффициент усиления по току меньше 1 и малое входное сопротивление.

Коэффициент усиления по току:

K_iб=i_вх/i_вых=i_k/i_э=α<1

Коэффициент усиления по напряжению:

K_Uб=U_вых/i_вх=i_kR_Hб/i_эR_вхб=α R_H/R_вх>1

коэффициент усиления по мощности:

K_Pб=K_iK_U=α² R_Hб/R_вхб>1

Здесь R_нб – сопротивление нагрузочного резистора

в схеме с общей базой; R_вхб – входное сопротивление усилительного каскада.

Как выводить формулы:

Общие формулы, независимые от схемы включения транзистора:

– коэффициент усилительного каскада по току K_i=i_вых/i_вх

– коэффициент усиления по напряжению K_U=U_вых/U_вх i, u –

– коэффициент усиления по мощности K_P=K_i∙K_U мгновенные значения

– входное сопротивление каскада R_вх=U_вх/i_вх

За основной электрод, от которого отсчитываются напряжения, в данной схеме принимается база. Эмиттерная цепь – входная, а коллекторная – выходная.

Отсюда K_iб=i_вых/i_вх=i_k/i_э=α , где i_k – ток коллектора, i_э – ток эмиттера.

Соотношение между токами эмиттера, коллектора и базы для схемы с общей базой: i_э=i_k+i_б, где i_б – ток базы.

Входящее в выражение для коэффициента усиления по напряжению входное сопротивление для этой схемы оказывается равным R_вхб=U_эб/i_э=R_эб. Это сопротивление открытого p-n-перехода. R_эб~ 10-100 Ом.

В усилителях на транзисторах сопротивление коллекторного перехода R_H>> сопротивления слоя базы R_б>> сопротивления эмиттерного перехода R_э. Поэтому K_U>1.

В соответствии с условными положительными направлениями напряжений нетрудно установить, что сигналы на входе и на выходе схемы с общей базой совпадают по фазе.

7,8,9. Схема включения транзистора с общим эмиттером и её коэффициенты.

Наиболее часто используют схему с общим эмиттером, с помощью которой возможно осуществить усиление по току, по напряжению и наибольшее по сравнению с другими схемам усиление по мощности. У схемы ОЭ малое входное сопротивление, порядка сотен Ом.

Во многих справочниках по транзисторам даётся коэффициент усиления по току для схемы ОЭ: β=i_k/i_б. β~10-100.

Связь β c α можно выразить из системы: α=i_k/i_э β=α/(1-α),

i_э=i_k+i_б или α=β/(1+ β)

megaobuchalka.ru

схемы включения. Схема включения биполярного транзистора с общим эмиттером

Одним из типов трехэлектродных полупроводниковых приборов являются биполярные транзисторы. Схемы включения зависят от того, какая у них проводимость (дырочная или электронная) и выполняемые функции.

Классификация

Транзисторы разделяют на группы:

1. По материалам: чаще всего используются арсенид галлия и кремний.
2. По частоте сигнала: низкая (до 3 МГц), средняя (до 30 МГц), высокая (до 300 МГц), сверхвысокая (выше 300 МГц).
3. По максимальной мощности рассеивания: до 0,3 Вт, до 3 Вт, более 3 Вт.
4. По типу устройства: три соединенных слоя полупроводника с поочередным изменением прямого и обратного способов примесной проводимости.

Как работают транзисторы?

Наружные и внутренний слои транзистора соединены с подводящими электродами, называемыми соответственно эмиттером, коллектором и базой.

Эмиттер и коллектор не отличаются друг от друга типами проводимости, но степень легирования примесями у последнего значительно ниже. За счет этого обеспечивается увеличение допустимого выходного напряжения.

База, являющаяся средним слоем, обладает большим сопротивлением, поскольку сделана из полупроводника со слабым легированием. Она имеет значительную площадь контакта с коллектором, что улучшает отвод тепла, выделяющегося из-за обратного смещения перехода, а также облегчает прохождение неосновных носителей – электронов. Несмотря на то что переходные слои основаны на одном принципе, транзистор является несимметричным устройством. При перемене мест крайних слоев с одинаковой проводимостью невозможно получить аналогичные параметры полупроводникового устройства.

Схемы включения биполярных транзисторов способны поддерживать его в двух состояниях: он может быть открытым или закрытым. В активном режиме, когда транзистор открыт, эмиттерное смещение перехода сделано в прямом направлении. Чтобы наглядно это рассмотреть, например, на полупроводниковом триоде типа n-p-n, на него следует подать напряжение от источников, как изображено на рисунке ниже.

Граница на втором коллекторном переходе при этом закрыта, и через нее ток протекать не должен. Но на практике происходит обратное из-за близкого расположения переходов друг к другу и их взаимного влияния. Поскольку к эмиттеру подключен «минус» батареи, открытый переход позволяет электронам поступать в зону базы, где происходит их частичная рекомбинация с дырками – основными носителями. Образуется базовый ток I_б. Чем он сильней, тем пропорционально больше ток на выходе. На этом принципе работают усилители на биполярных транзисторах.

Через базу происходит исключительно диффузионное перемещение электронов, поскольку там нет действия электрического поля. Благодаря незначительной толщине слоя (микроны) и большой величине градиента концентрации отрицательно заряженных частиц, почти все из них попадают в область коллектора, хотя сопротивление базы достаточно велико. Там их втягивает электрическое поле перехода, способствующее их активному переносу. Коллекторный и эмиттерный токи практически равны между собой, если пренебречь незначительной потерей зарядов, вызванных рекомбинацией в базе: I_э = I_б + I_к.

Параметры транзисторов

1. Коэффициенты усиления по напряжению U_эк/U_бэ и току: β = I_к/I_б (фактические значения). Обычно коэффициент β не превышает значения 300, но может достигать величины 800 и выше.
2. Входное сопротивление.
3. Частотная характеристика – работоспособность транзистора до заданной частоты, при превышении которой переходные процессы в нем не успевают за изменениями подаваемого сигнала.

Биполярный транзистор: схемы включения, режимы работы

Режимы работы отличаются в зависимости от того, как собрана схема. Сигнал должен подаваться и сниматься в двух точках для каждого случая, а в наличии имеются только три вывода. Отсюда следует, что один электрод должен одновременно принадлежать входу и выходу. Так включаются любые биполярные транзисторы. Схемы включения: ОБ, ОЭ и ОК.

1. Схема с ОК

Схема включения биполярного транзистора с общим коллектором: сигнал поступает на резистор R_L, который входит также в коллекторную цепь. Такое подключение называют схемой с общим коллектором.

Этот вариант создает только усиление по току. Преимущество эмиттерного повторителя состоит в создании большого сопротивления входа (10-500 кОм), что позволяет удобно согласовывать каскады.

2. Схема с ОБ

Схема включения биполярного транзистора с общей базой: входящий сигнал поступает через С₁, а после усиления снимается в выходной коллекторной цепи, где электрод базы является общим. В таком случае создается усиление по напряжению аналогично работе с ОЭ.

Недостатком является небольшое сопротивление входа (30-100 Ом), и схема с ОБ применяется как генератор колебаний.

3. Схема с ОЭ

Во многих вариантах, когда применяются биполярные транзисторы, схемы включения преимущественно делаются с общим эмиттером. Питающее напряжение подается через нагрузочный резистор R_L, а к эмиттеру подключается отрицательный полюс внешнего питания.

Переменный сигнал со входа поступает на электроды эмиттера и базы (V_in), а в коллекторной цепи он становится уже больше по величине (V_CE). Основные элементы схемы: транзистор, резистор R_L и цепь выхода усилителя с внешним питанием. Вспомогательные: конденсатор С₁, препятствующий прохождению постоянного тока в цепь подаваемого входного сигнала, и резистор R₁, через который транзистор открывается.

В коллекторной цепи напряжения на выходе транзистора и на резисторе R_L вместе равны величине ЭДС: V_CC = I_CR_L + V_CE.

Таким образом, небольшим сигналом V_in на входе задается закон изменения постоянного напряжения питания в переменное на выходе управляемого транзисторного преобразователя. Схема обеспечивает возрастание входного тока в 20-100 раз, а напряжения – в 10-200 раз. Соответственно, мощность также повышается.

Недостаток схемы: небольшое сопротивление входа (500-1000 Ом). По этой причине появляются проблемы в формировании каскадов усиления. Выходное сопротивление составляет 2-20 кОм.

Приведенные схемы демонстрируют, как работает биполярный транзистор. Если не принять дополнительных мер, на их работоспособность будут сильно влиять внешние воздействия, например перегрев и частота сигнала. Также заземление эмиттера создает нелинейные искажения на выходе. Чтобы повысить надежность работы, в схеме подключают обратные связи, фильтры и т. п. При этом коэффициент усиления снижается, но устройство становится более работоспособным.

Режимы работы

На функции транзистора влияет значение подключаемого напряжения. Все режимы работы можно показать, если применяется представленная ранее схема включения биполярного транзистора с общим эмиттером.

1. Режим отсечки

Данный режим создается, когда значение напряжения V_БЭ снижается до 0,7 В. При этом эмиттерный переход закрывается, и коллекторный ток отсутствует, поскольку нет свободных электронов в базе. Таким образом, транзистор заперт.

2. Активный режим

Если на базу подать напряжение, достаточное, чтобы открыть транзистор, появляется небольшой входной ток и повышенный на выходе, в зависимости от величины коэффициента усиления. Тогда транзистор будет работать как усилитель.

3. Режим насыщения

Режим отличается от активного тем, что транзистор полностью открывается, и ток коллектора достигает максимально возможного значения. Его увеличения можно достигнуть только за счет изменения прикладываемой ЭДС или нагрузки в цепи выхода. При изменении базового тока коллекторный не меняется. Режим насыщения характеризуется тем, что транзистор предельно открыт, и здесь он служит переключателем во включенном состоянии. Схемы включения биполярных транзисторов при объединении режимов отсечки и насыщения позволяют создавать с их помощью электронные ключи.

Все режимы работы зависят от характера выходных характеристик, изображенных на графике.

Их можно наглядно продемонстрировать, если будет собрана схема включения биполярного транзистора с ОЭ.

Если отложить на осях ординат и абсцисс отрезки, соответствующие максимально возможному коллекторному току и величине напряжения питания V_CC, а затем соединить их концы между собой, получится линия нагрузки (красного цвета). Она описывается выражением: I_C = (V_CC – V_CE)/R_C. Из рисунка следует, что рабочая точка, определяющая ток коллектора I_C и напряжение V_CE, будет смещаться по нагрузочной линии снизу вверх при увеличении тока базы I_В.

Зона между осью V_CE и первой характеристикой выхода (заштрихована), где I_В = 0, характеризует режим отсечки. При этом обратный ток I_C ничтожно мал, а транзистор закрыт.

Самая верхняя характеристика в точке А пересекается с прямой нагрузки, после которой при дальнейшем увеличении I_В коллекторный ток уже не изменяется. Зоной насыщения на графике является заштрихованная область между осью I_C и самой крутой характеристикой.

Как ведет себя транзистор в разных режимах?

Транзистор работает с переменными или постоянными сигналами, поступающими во входную цепь.

Биполярный транзистор: схемы включения, усилитель

Большей частью транзистор служит в качестве усилителя. Переменный сигнал на входе приводит к изменению его выходного тока. Здесь можно применить схемы с ОК или с ОЭ. В выходной цепи для сигнала требуется нагрузка. Обычно используют резистор, установленный в выходной коллекторной цепи. Если его правильно выбрать, величина выходного напряжения будет значительно выше, чем входного.

Работу усилителя хорошо видно на временных диаграммах.

Когда преобразуются импульсные сигналы, режим остается тем же, что и для синусоидальных. Качество преобразования их гармонических составляющих определяется частотными характеристиками транзисторов.

Работа в режиме переключения

Транзисторные ключи предназначены для бесконтактной коммутации соединений в электрических цепях. Принцип заключается в ступенчатом изменении сопротивления транзистора. Биполярный тип вполне подходит под требования ключевого устройства.

Заключение

Полупроводниковые элементы используются в схемах преобразования электрических сигналов. Универсальные возможности и большая классификация позволяют широко применять биполярные транзисторы. Схемы включения определяют их функции и режимы работы. Многое также зависит от характеристик.

Основные схемы включения биполярных транзисторов усиливают, генерируют и преобразуют входные сигналы, а также переключают электрические цепи.

fb.ru

Биполярный транзистор

Биполярный транзистор.

Биполярный транзистор – электронный полупроводниковый прибор, один из типов транзисторов, предназначенный для усиления, генерирования и преобразования электрических сигналов. Транзистор называется биполярный, поскольку в работе прибора одновременно участвуют два типа носителей заряда – электроны и дырки. Этим он отличается от униполярного(полевого) транзистора, в работе которого участвует только один тип носителей заряда.

Принцип работы обоих типов транзисторов похож на работу водяного крана, который регулирует водяной поток, только через транзистор проходит поток электронов. У биполярных транзисторов через прибор проходят два тока – основной “большой” ток, и управляющий “маленький” ток. Мощность основного тока зависит от мощности управляющего. У полевых транзисторов через прибор проходит только один ток, мощность которого зависит от электромагнитного поля. В данной статье рассмотрим подробнее работу биполярного транзистора.

Устройство биполярного транзистора.

Биполярный транзистор состоит из трех слоев полупроводника и двух PN-переходов. Различают PNP и NPN транзисторы по типу чередования дырочной и электронной проводимостей. Это похоже на два диода, соединенных лицом к лицу или наоборот.

У биполярного транзистора три контакта (электрода). Контакт, выходящий из центрального слоя, называется база (base). Крайние электроды носят названия коллектор и эмиттер (collector иemitter). Прослойка базы очень тонкая относительно коллектора и эмиттера. В дополнение к этому, области полупроводников по краям транзистора несимметричны. Слой полупроводника со стороны коллектора немного толще, чем со стороны эмиттера. Это необходимо для правильной работы транзистора.

Работа биполярного транзистора.

Рассмотрим физические процессы, происходящие во время работы биполярного транзистора. Для примера возьмем модель NPN. Принцип работы транзистора PNP аналогичен, только полярность напряжения между коллектором и эмиттером будет противоположной.

Как уже говорилось в статье о типах проводимости в полупроводниках, в веществе P-типа находятся положительно заряженные ионы – дырки. Вещество N-типа насыщено отрицательно заряженными электронами. В транзисторе концентрация электронов в области N значительно превышает концентрацию дырок в области P.

Подключим источник напряжения между коллектором и эмиттером V_КЭ (V_CE). Под его действием, электроны из верхней N части начнут притягиваться к плюсу и собираться возле коллектора. Однако ток не сможет идти, потому что электрическое поле источника напряжения не достигает эмиттера. Этому мешает толстая прослойка полупроводника коллектора плюс прослойка полупроводника базы.

Теперь подключим напряжение между базой и эмиттером V_BE, но значительно ниже чем V_CE (для кремниевых транзисторов минимальное необходимое V_BE – 0.6V). Поскольку прослойка P очень тонкая, плюс источника напряжения подключенного к базе, сможет “дотянуться” своим электрическим полем до N области эмиттера. Под его действием электроны направятся к базе. Часть из них начнет заполнять находящиеся там дырки (рекомбинировать). Другая часть не найдет себе свободную дырку, потому что концентрация дырок в базе гораздо ниже концентрации электронов в эмиттере.

В результате центральный слой базы обогащается свободными электронами. Большинство из них направится в сторону коллектора, поскольку там напряжение намного выше. Так же этому способствует очень маленькая толщина центрального слоя. Какая-то часть электронов, хоть гораздо меньшая, все равно потечет в сторону плюса базы.

В итоге мы получаем два тока: маленький – от базы к эмиттеру I_BE, и большой – от коллектора к эмиттеру I_CE.

Если увеличить напряжение на базе, то в прослойке P собереться еще больше электронов. В результате немного усилится ток базы, и значительно усилится ток коллектора. Таким образом,при небольшом изменении тока базы I_B, сильно меняеться ток коллектора I_С. Так и происходитусиление сигнала в биполярном транзисторе. Cоотношение тока коллектора I_С к току базы I_Bназывается коэффициентом усиления по току. Обозначается β, hfe или h31e, в зависимости от специфики расчетов, проводимых с транзистором.

β = I_C / I_B

Простейший усилитель на биполярном транзисторе

Рассмотрим детальнее принцип усиления сигнала в электрической плоскости на примере схемы. Заранее оговорюсь, что такая схема не совсем правильная. Никто не подключает источник постоянного напряжения напрямую к источнику переменного. Но в данном случае, так будет проще и нагляднее для понимания самого механизма усиления с помощью биполярного транзистора. Так же, сама техника расчетов в приведенном ниже примере носит несколько упрощенный характер.

1.Описание основных элементов цепи

Итак, допустим в нашем распоряжении транзистор с коэффициентом усиления 200 (β = 200). Со стороны коллектора подключим относительно мощный источник питания в 20V, за счет энергии которого будет происходить усиление. Со стороны базы транзистора подсоединим слабый источник питания в 2V. К нему последовательно подсоединим источник переменного напряжения в форме синуса, с амплитудой колебаний в 0.1V. Это будет сигнал, который нужно усилить. Резистор Rb возле базы необходим для того, чтобы ограничить ток, идущий от источника сигнала, обычно обладающего слабой мощностью.

2. Расчет входного тока базы I_b

Теперь посчитаем ток базы I_b. Поскольку мы имеем дело с переменным напряжением, нужно посчитать два значения тока – при максимальном напряжении (V_max) и минимальном (V_min). Назовем эти значения тока соответственно – I_bmax и I_bmin.

Также, для того чтобы посчитать ток базы, необходимо знать напряжение база-эмиттер V_BE. Между базой и эмиттером располагается один PN-переход. Получается, что ток базы «встречает» на своем пути полупроводниковый диод. Напряжение, при котором полупроводниковый диод начинает проводить – около 0.6V. Не будем вдаваться в подробности вольт-амперных характеристик диода, и для простоты расчетов возьмем приближенную модель, согласно которой напряжение на проводящем ток диоде всегда 0.6V. Значит, напряжение между базой и эмиттером V_BE = 0.6V. А поскольку эмиттер подключен к земле (V_E = 0), то напряжение от базы до земли тоже 0.6V (V_B = 0.6V).

Посчитаем I_bmax и I_bmin с помощью закона Ома:

2. Расчет выходного тока коллектора I_С

Теперь, зная коэффициент усиления (β = 200), можно с легкостью посчитать максимальное и минимальное значения тока коллектора ( I_cmax и I_cmin).

3. Расчет выходного напряжения V_out

Осталось посчитать напряжение на выходе нашего усилителя V_out. В данной цепи – это напряжение на коллекторе V_C.

Через резистор Rc течет ток коллектора, который мы уже посчитали. Осталось подставить значения:

4. Анализ результатов

Как видно из результатов, V_Cmax получился меньше чем V_Cmin. Это произошло из-за того, что напряжение на резисторе V_Rc отнимается от напряжения питания VCC. Однако в большинстве случаев это не имеет значения, поскольку нас интересует переменная составляющая сигнала – амплитуда, которая увеличилась c 0.1V до 1V. Частота и синусоидальная форма сигнала не изменились. Конечно же, соотношение V_out/V_in в десять раз – далеко на самый лучший показатель для усилителя, однако для иллюстрации процесса усиления вполне подойдет.

Итак, подытожим принцип работы усилителя на биполярном транзисторе. Через базу течет ток I_b, несущий в себе постоянную и переменную составляющие. Постоянная составляющая нужна для того чтобы PN-переход между базой и эмиттером начал проводить – «открылся». Переменная составляющая – это, собственно, сам сигнал (полезная информация). Сила тока коллектор-эмиттер внутри транзистора – это результат умножения тока базы на коэффициент усиления β. В свою очередь, напряжение на резисторе Rc над коллектором – результат умножения усиленного тока коллектора на значение резистора.

Таким образом, на вывод V_out поступает сигнал с увеличенной амплитудой колебаний, но с сохранившейся формой и частотой. Важно подчеркнуть, что энергию для усиления транзистор берет у источника питания VCC. Если напряжения питания будет недостаточно, транзистор не сможет полноценно работать, и выходной сигнал может получится с искажениями.

Режимы работы биполярного транзистора

В соответствии уровням напряжения на электродах транзистора, различают четыре режима его работы:

• Режим отсечки (cut off mode).

• Активный режим (active mode).

• Режим насыщения (saturation mode).

• Инверсный ражим (reverse mode ).

Режим отсечки

Когда напряжение база-эмиттер ниже, чем 0.6V – 0.7V, PN-переход между базой и эмиттером закрыт. В таком состоянии у транзистора отсутствует ток базы. В результате тока коллектора тоже не будет, поскольку в базе нет свободных электронов, готовых двигаться в сторону напряжения на коллекторе. Получается, что транзистор как бы заперт, и говорят, что он находится в режиме отсечки.

Активный режим

В активном режиме напряжение на базе достаточное, для того чтобы PN-переход между базой и эмиттером открылся. В этом состоянии у транзистора присутствуют токи базы и коллектора. Ток коллектора равняется току базы, умноженном на коэффициент усиления. Т.е активным режимом называют нормальный рабочий режим транзистора, который используют для усиления.

Режим насыщения

Иногда ток базы может оказаться слишком большим. В результате мощности питания просто не хватит для обеспечения такой величины тока коллектора, которая бы соответствовала коэффициенту усиления транзистора. В режиме насыщения ток коллектора будет максимальным, который может обеспечить источник питания, и не будет зависеть от тока базы. В таком состоянии транзистор не способен усиливать сигнал, поскольку ток коллектора не реагирует на изменения тока базы.

В режиме насыщения проводимость транзистора максимальна, и он больше подходит для функции переключателя (ключа) в состоянии «включен». Аналогично, в режиме отсечки проводимость транзистора минимальна, и это соответствует переключателю в состоянии «выключен».

Инверсный режим

В данном режиме коллектор и эмиттер меняются ролями: коллекторный PN-переход смещен в прямом направлении, а эмиттерный – в обратном. В результате ток из базы течет в коллектор. Область полупроводника коллектора несимметрична эмиттеру, и коэффициент усиления в инверсном режиме получается ниже, чем в нормальном активном режиме. Конструкция транзистора выполнена таким образом, чтобы он максимально эффективно работал в активном режиме. Поэтому в инверсном режиме транзистор практически не используют.

Основные параметры биполярного транзистора.

Коэффициент усиления по току – соотношение тока коллектора I_С к току базы I_B. Обозначаетсяβ, hfe или h31e, в зависимости от специфики расчетов, проводимых с транзисторов.

β – величина постоянная для одного транзистора, и зависит от физического строения прибора. Высокий коэффициент усиления исчисляется в сотнях единиц, низкий – в десятках. Для двух отдельных транзисторов одного типа, даже если во время производства они были “соседями по конвейеру”, β может немного отличаться. Эта характеристика биполярного транзистора является, пожалуй, самой важной. Если другими параметрами прибора довольно часто можно пренебречь в расчетах, то коэффициентом усиления по току практически невозможно.

Входное сопротивление – сопротивление в транзисторе, которое «встречает» ток базы. Обозначается R_in (R_вх). Чем оно больше – тем лучше для усилительных характеристик прибора, поскольку со стороны базы обычно находиться источник слабого сигнала, у которого нужно потреблять как можно меньше тока. Идеальный вариант – это когда входное сопротивление равняется бесконечность.

R_вх для среднестатистического биполярного транзистора составляет несколько сотен КΩ (килоом). Здесь биполярный транзистор очень сильно проигрывает полевому транзистору, где входное сопротивление доходит до сотен ГΩ (гигаом).

Выходная проводимость – проводимость транзистора между коллектором и эмиттером. Чем больше выходная проводимость, тем больше тока коллектор-эмиттер сможет проходить через транзистор при меньшей мощности.

Также с увеличением выходной проводимости (или уменьшением выходного сопротивления) увеличивается максимальная нагрузка, которую может выдержать усилитель при незначительных потерях общего коэффициента усиления. Например, если транзистор с низкой выходной проводимостью усиливает сигнал в 100 раз без нагрузки, то при подсоединении нагрузки в 1 КΩ, он уже будет усиливать всего в 50 раз. У транзистора, с таким же коэффициентом усиления, но с большей выходной проводимостью, падение усиления будет меньше. Идеальный вариант – это когда выходная проводимость равняется бесконечность (или выходное сопротивление R_out = 0 (R_вых = 0)).

Частотная характеристика – зависимость коэффициента усиления транзистора от частоты входящего сигнала. С повышением частоты, способность транзистора усиливать сигнал постепенно падает. Причиной тому являются паразитные емкости, образовавшиеся в PN-переходах. На изменения входного сигнала в базе транзистор реагирует не мгновенно, а с определенным замедлением, обусловленным затратой времени на наполнение зарядом этих емкостей. Поэтому, при очень высоких частотах, транзистор просто не успевает среагировать и полностью усилить сигнал.

studfiles.net

Биполярные транзисторы

Добавлено 21 октября 2016 в 17:45

Сохранить или поделиться

Биполярный транзистор был назван так, потому что его работа предполагает движение двух носителей заряда: электронов и дырок в одном и том же кристалле. Первый биполярный транзистор был изобретен в Bell Labs Уильямом Шокли, Уолтером Браттейном и Джоном Бардином в конце 1947 года, и поэтому публикации о нем не появлялись до 1948 года. Таким образом, многие тексты различаются по дате изобретения. Браттейн изготовил германиевый точечный транзистор, который имел некоторое сходство с точечным диодом. В течение месяца у Шокли появился более практичный плоскостной биполярный транзистор, который мы опишем ниже. В 1956 году за изобретение транзистора они были удостоены Нобелевской премии по физики.

Биполярный транзистор, показанный на рисунке ниже (a), – это NPN трехслойный полупроводниковый сэндвич с эмиттером и коллектором на концах и базой между ними. Это как если бы к двухслойному диоду был добавлен третий слой. Но если бы это было единственным требованием, было бы достаточно иметь пару расположенных «спина к спине» диодов. Да и изготовить пару диодов, расположенных «спина к спине», гораздо проще. Но основой изготовления биполярного транзистора является создание среднего слоя, базы, такого тонкого насколько это возможно без замыкания внешних слоев, эмиттера и базы. Невозможно переоценить важность тонкой области базы.

Полупроводниковый прибор на рисунке ниже (a) имеет два перехода, между эмиттером и базой и между базой и коллектором, и две обедненные области.

(a) Биполярный NPN транзистор.
(b) Применение обратного смещения к переходу база-коллектор.

На переход база-коллектор биполярного транзистора принято подавать обратное смещение, как показано на рисунке выше (b). Обратите внимание, что это увеличивает ширину обедненной области. Напряжение обратного смещения для большинства транзисторов может находиться в диапазоне от нескольких вольт до десятков вольт. В данный момент в коллекторной цепи нет тока, кроме тока утечки.

На рисунке ниже (a) добавлен еще один источник напряжения в цепь между эмиттером и базой. Обычно мы прикладываем к переходу эмиттер-база прямое смещение, преодолевающее потенциальный барьер 0,6В. Это похоже на прямое смещение полупроводникового диода. Источник напряжения должен превышать 0,6В, чтобы основные носители (электроны для NPN) начали протекать от эмиттера в базу, становясь неосновными носителями заряда в полупроводнике P-типа.

Если бы область базы была толстой, как в паре расположенный «спина к спине» диодов, весь ток, поступающий в базу, утекал бы через вывод базы. В нашем примере NPN транзистора электроны, выходящие из эмиттера в базу, будут объединяться с дырками в базе, освобождая место для большего числа дырок, которые будут созданы на (+) выводе батареи, подключенного к базе, как только электроны уйдут.

Однако база изготавливается тонкой. Несколько основных носителей в эмиттере, введенных как неосновные носители в базу, действительно рекомбинируют. Смотрите рисунок ниже (b). Несколько электронов, введенных эмиттером в базу NPN транзистора, попадают в дырки. Также несколько электронов, вошедших в базу, потекут напрямую через базу к положительной клемме батареи. Большая часть эмиттерного потока электронов диффундирует через тонкую базу в коллектор. Кроме того, изменение небольшого тока базы приводит к большим изменениям тока коллектора. Если напряжение на базе падает ниже примерно 0,6 вольт для кремниевого транзистора, то перестает течь большой ток эмиттер-коллектор.

Биполярный NPN транзистор с обратным смещением перехода коллектор-база: (a) добавление прямого смещения к переходу база-эмиттер дает в результате (b) маленький ток базы и большие токи эмиттера и коллектора.

На рисунке ниже мы более внимательно рассмотрим механизм усиления тока. У нас есть увеличенный вид переходов биполярного NPN транзистора с акцентом на тонкую область базы. Хотя это не показано, мы предполагаем, что подключены внешние источники напряжения: (1) прямое смещение перехода эмиттер-база, (2) обратное смещение перехода база-коллектор. Электроны, основные носители, входят в эмиттер от клеммы (-) батареи. Ток базы соответствует электронам, покидающим вывод базы к выводу (+) батареи. Впрочем, это небольшой ток по сравнению с током эмиттера.

Электроны, входящие в базу:
(a) Утерянные в результате рекомбинации с дырками базы.
(b) Выходящие из вывода базы.
(c) Большинство диффундирует из эмиттера через тонкую базу в обедненную область база-коллектор,
и (d) быстро захватываются сильным электрическим полем обедненной области в коллектор.

Основными носителям внутри эмиттера N-типа являются электроны, становящиеся неосновными носителями, когда входят в базу P-типа. У этих электронов, попадающих в тонкую базу P-типа, есть четыре возможных варианта. Несколько электронов (на рисунке (a) выше) попадают в дырки в базе, что способствует протеканию тока к выводу базы от клеммы (+) батареи. Это не показано, но дырки в базе могут диффундировать в эмиттер и объединяться с электронами, способствуя протеканию тока через вывод базы. Несколько (b) протекают через базу к выводу (+) батареи, как если бы база была просто резистором. Обе группы электронов, и (a) и (b), вносят очень маленький вклад в ток базы. Для маломощных транзисторов ток базы обычно составляет 1% от тока эмиттера или коллектора. Большая часть электронов эмиттера диффундирует сквозь тонкую базу (c) в обедненную область база-коллектор. Обратите внимание на полярность обедненной области, окружающей электрон на рисунке (d). Сильное электрическое поле быстро сметает электрон в коллектор. Сила поля пропорциональна напряжению батареи коллектора. Таким образом, 99% эмиттерного тока поступает в коллектор. Он управляется током базы, который составляет 1% от тока эмиттера. Это потенциальное усиление тока в 99 раз, отношение I_К/I_Б, также известное как бета β.

Это потрясающе, распространение 99% носителей эмиттера через базу возможно, только если база очень тонкая. Что было бы с основными носителями эмиттера, если бы база была в 100 раз толще? Можно было бы ожидать увеличения рекомбинации, число электронов, попадающих в дырки, было бы намного больше. Может быть 99%, а не 1%, попало бы в дырки, никогда не достигнув коллектора. Второй момент состоит в том, что ток базы может управлять 99% тока эмиттера, только если 99% тока эмиттера диффундирует в коллектор. Если бы весь ток вытекал из базы, никакое управление не было бы возможно.

Еще одна особенность, необходимая для передачи 99% электронов из эмиттера в коллектор, заключается в том, что реальные биполярные транзисторы используют небольшой сильно легированный эмиттер. Высокая концентрация электронов эмиттера заставляет больше электронов диффундировать в базу. Более низкая концентрация легирующей примеси в базе означает, что меньшее количество дырок диффундирует в эмиттер, которые могли бы увеличить ток базы. Распространение носителей заряда от эмиттера к базе пользуется большим преимуществом.

Тонкая база и сильно легированный эмиттер помогают сохранить высокую эффективность эмиттера, например, 99%. Это соответствует тому, что 100% тока эмиттера разделяется между базой (1%) и коллектором (99%). Эффективность эмиттера известна, как α = I_К/I_Э.

Биполярные транзисторы могут иметь структуру как NPN, так и PNP. Мы приведем сравнение этих двух структур на рисунке ниже. Разница заключается в полярности PN-переходов база-эмиттер, что и обозначено направлением стрелки эмиттера на условном графическом обозначении. Она указывает в том же направлении, как и стрелка анода диода, противоположно направлению движения электронов.

Смотрите условное обозначение на изображении в P-N переход. Начало стрелки и ее конец соответствуют полупроводникам P-типа и N-типа, соответственно. Для эмиттеров NPN и PNP транзисторов стрелка указывает по направлениям от базы и к базе, соответственно. На условном обозначении нет стрелки на коллекторе. Тем не менее, переход база-коллектор имеет ту же полярность, как диод, что и переход база-эмиттер. Обратите внимание, что мы говорим о полярности диода, а не источника питания.

Сравните NPN транзистор (a) с PNP транзистором (b). Обратите внимание на стрелку эмиттера и полярности источника питания.

Источники напряжения для PNP транзисторов перевернуты по сравнению с NPN транзисторами, как показано на рисунке выше. Переход база-эмиттер должен быть смещен в прямом направлении в обоих случаях. На базу PNP транзистора подается отрицательное смещение (b), по сравнению с положительным (a) для NPN транзистора. В обоих случаях переход база-коллектор смещен в обратном направлении. Источник питания коллектора PNP транзистора имеет отрицательную полярность, по сравнению с положительной для NPN транзистора.

Биполярный плоскостной транзистор (BJT): (a) поперечное сечение отдельного прибора, (b) условное графическое обозначение, (c) поперечное сечение интегральной микросхемы.

Обратите внимание, что биполярный транзистор (BJT) на рисунке (a) выше имеет сильное легирование в эмиттере, обозначенное N⁺. База обладает нормальным уровнем P-легирования. База намного тоньше, чем показано на рисунке поперечного сечения не в масштабе. Коллектор легирован слабо, что обозначено с помощью N^–. Коллектор должен быть легирован так слабо, чтобы переход коллектор-база обладал высоким напряжением пробоя. Это приводит к высокому допустимому напряжению источника питания коллектора. Напряжение пробоя у маломощных кремниевых транзисторов составляет 60-80 вольт. Для высоковольтных транзисторов оно может достигать сотен вольт. Коллектор также должен быть сильно легирован для уменьшения резистивных потерь, если транзистор должен работать с большими токами. Эти противоречивые требования удовлетворяются за счет более сильного легирования коллектора в области металлического контакта. Коллектор около базы легирован слабо по сравнению с эмиттером. Сильное легирование в эмиттере дает низкое напряжение пробоя перехода эмиттер-база, которое составляет примерно 7 вольт для маломощных транзисторов. Сильнолегированный эмиттер делает переход эмиттер-база при обратном смещении, похожим по характеристикам на стабилитрон.

Основание биполярного плоскостного транзистора, пластина из полупроводника, – это коллектор, установленный (в случае мощных транзисторов) на металлическом корпусе. То есть, металлический корпус электрически соединен с коллектором. Основание маломощных транзисторов может быть заключено в эпоксидную смолу. В мощных транзисторах алюминиевые соединительные провода подключаются к базе и эмиттеру и соединяются с выводами корпуса. Основания маломощных транзисторов могут устанавливаться непосредственно на выводящих проводниках. На одном кристалле может быть изготовлено несколько транзисторов, что будет называться интегральной схемой. Коллектор даже может быть установлен не на корпусе, а на выводе. Интегральная схема может содержать внутренние проводники, соединяющие транзисторы и другие интегрированные компоненты. Встроенный биполярный транзистор, показанный на рисунке (c) выше, намного тоньше, чем показано на рисунке «не в масштабе». Область P⁺ изолирует несколько транзисторов в одном кристалле. Алюминиевый слой металлизации (не показан) соединяет между собой несколько транзисторов и другие компоненты. Область эмиттера сильно легирована N⁺ по сравнению с базой и коллектором для того, чтобы повысить эффективность эмиттера.

Дискретные PNP транзисторы почти столь же высокого качества, как и NPN транзисторы. Тем не менее, интегрированные PNP транзисторы не так хороши, как NPN в аналогичном кристалле интегральной схемы. Таким образом, интегральные схемы по максимуму используют NPN транзисторы.

Подведем итоги

• Биполярные транзисторы проводят ток, используя и электроны, и дырки в одном приборе.
• Функционирование биполярного транзистора, как усилителя тока, требует, чтобы на переход коллектор-база было подано обратное смещение, а на переход эмиттер-база – прямое.
• Транзистор отличается от пары соединенных «спина к спине» диодов тем, что база (центральный слой) очень тонкая. Это позволяет основным носителям заряд из эмиттера диффундировать, как неосновные носители, через базу в обедненную область перехода база-коллектор, где их подбирает сильное электрическое поле.
• Эффективность эмиттера улучшается более сильным легированием по сравнению с коллектором. Эффективность эмиттера: α = I_C/I_E, составляет 0,99 для маломощных транзисторов.
• Усиление по току: β=I_C/I_B, для маломощных транзисторов лежит в диапазоне от 100 до 300.

Оригинал статьи:

Сохранить или поделиться

radioprog.ru
