Π’Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ ΠΎΠΌΠ° – ΠŸΠΎΠ½ΡΡ‚ΠΈΠ΅ элСктричСского сопротивлСния, Π·Π°ΠΊΠΎΠ½ Ома, Π·Π°ΠΊΠΎΠ½Ρ‹ ΠšΠΈΡ€Ρ…Π³ΠΎΡ„Π°, ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ соСдинСниС.ΠšΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ Π·Π°ΠΊΠΎΠ½Π° Ома. Π“Π΅ΠΎΡ€Π³ Π‘ΠΈΠΌΠΎΠ½ Ом- биография.ΠšΠΈΡ€Ρ…Π³ΠΎΡ„ Густав Π ΠΎΠ±Π΅Ρ€Ρ‚

Π£Ρ€ΠΎΠΊ 3. Π’Ρ€ΠΈ Π΄Ρ€ΡƒΠ³Π°, ΠΎΠ΄ΠΈΠ½ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ ΠΈ ΠΌΠ½ΠΎΠ³ΠΎ Π·Π°ΠΊΠΎΠ½ΠΎΠ²

НСзнаниС Π·Π°ΠΊΠΎΠ½Π° Π½Π΅ освобоТдаСт ΠΎΡ‚ отвСтствСнности.
Афоризм

Π˜Π½Ρ‚Π΅Ρ€Π΅ΡΠ½ΠΎ, ΠΎ ΠΊΠ°ΠΊΠΈΡ… Π·Π°ΠΊΠΎΠ½Π°Ρ… ΠΏΠΎΠΉΠ΄Π΅Ρ‚ Ρ€Π΅Ρ‡ΡŒ Π² ΡƒΡ€ΠΎΠΊΠ΅ ΠΏΠΎΠ΄ Π½ΠΎΠΌΠ΅Ρ€ΠΎΠΌ Ρ‚Ρ€ΠΈ. НСуТСли Π² элСктротСхникС этих Π·Π°ΠΊΠΎΠ½ΠΎΠ² цСлая Π³ΠΎΡ€Π° ΠΈΠ»ΠΈ Π΄Π°ΠΆΠ΅ ΠΊΡƒΡ‡Π° ΠΈ ΠΈΡ… всС Π½ΡƒΠΆΠ½ΠΎ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ? БСйчас ΡƒΠ·Π½Π°Π΅ΠΌ. ЗдравствуйтС, ΡƒΠ²Π°ΠΆΠ°Π΅ΠΌΡ‹Π΅! НавСрноС, ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΠΈΠ· вас ΡƒΠΆΠ΅ с досадой Π² Π³Π»Π°Π·Π°Ρ… глядят Π½Π° ΠΎΡ‡Π΅Ρ€Π΅Π΄Π½ΠΎΠΉ ΡƒΡ€ΠΎΠΊ ΠΈ Π΄ΡƒΠΌΠ°ΡŽΡ‚ ΠΏΡ€ΠΎ сСбя: «Какая ΠΆΠ΅ скукотища!Β», Π°, ΠΌΠΎΠΆΠ΅Ρ‚, Π΄Π°ΠΆΠ΅ ΡΠΎΠ±ΠΈΡ€Π°ΡŽΡ‚ΡΡ ΠΏΠΎΠΊΠΈΠ½ΡƒΡ‚ΡŒ наши стройныС ряды? НС ΡΠΏΠ΅ΡˆΠΈΡ‚Π΅, всё Ρ‚ΠΎΠ»ΡŒΠΊΠΎ начинаСтся! ΠΠ°Ρ‡Π°Π»ΡŒΠ½Ρ‹ΠΉ этап всСгда скучный… Π‘ этого ΡƒΡ€ΠΎΠΊΠ° ΠΈ ΠΏΠΎΠΉΠ΄Ρ‘Ρ‚ всё самоС-самоС интСрСсноС. БСгодня я расскаТу, ΠΊΡ‚ΠΎ Π² элСктротСхникС ΠΊΠΎΠΌΡƒ Π΄Ρ€ΡƒΠ³, Π° ΠΊΠΎΠΌΡƒ ΠΈ Π²Ρ€Π°Π³, Ρ‡Ρ‚ΠΎ Π±ΡƒΠ΄Π΅Ρ‚, Ссли студСнта-элСктронщика Ρ€Π°Π·Π±ΡƒΠ΄ΠΈΡ‚ΡŒ посрСди Π½ΠΎΡ‡ΠΈ, ΠΈ ΠΊΠ°ΠΊ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΏΠ°Π»ΡŒΡ†Π° ΠΏΠΎΠ½ΡΡ‚ΡŒ ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½Ρƒ всСй элСктротСхники. Π˜Π½Ρ‚Π΅Ρ€Π΅ΡΠ½ΠΎ? Π’ΠΎΠ³Π΄Π° ΠΏΠΎΠ΅Ρ…Π°Π»ΠΈ!

Π‘ ΠΏΠ΅Ρ€Π²Ρ‹ΠΌ нашим Π΄Ρ€ΡƒΠ³ΠΎΠΌ ΠΌΡ‹ познакомились Π½Π° ΠΏΡ€ΠΎΡˆΠ»ΠΎΠΌ ΡƒΡ€ΠΎΠΊΠ΅ – это сила Ρ‚ΠΎΠΊΠ°. Она Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ элСктричСство с Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния скорости пСрСноса заряда ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΈ пространства Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ ΠΏΠΎΠ΄ дСйствиСм поля. Но, ΠΊΠ°ΠΊ Π±Ρ‹Π»ΠΎ Π·Π°ΠΌΠ΅Ρ‡Π΅Π½ΠΎ, сила Ρ‚ΠΎΠΊΠ° зависит ΠΈ ΠΎΡ‚ свойств ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°, ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ этот Ρ‚ΠΎΠΊ Β«Π±Π΅ΠΆΠΈΡ‚Β». На силу Ρ‚ΠΎΠΊΠ° прямо влияСт Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠΉ элСктропроводности ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°. Π’Π΅ΠΏΠ΅Ρ€ΡŒ прСдставим сСбС Π½Π΅ΠΊΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ (ΠΏΠΎΠ΄ΠΎΠΉΠ΄Ρ‘Ρ‚ Ρ‚Π°ΠΊΠΎΠΉ, ΠΊΠ°ΠΊ Π½Π° рисункС 3) с двиТущимися Π² Π½Ρ‘ΠΌ элСктронами. ΠžΡΠ½ΠΎΠ²Π½Ρ‹ΠΌ нСдостатком элСктрона я Π±Ρ‹ Π½Π°Π·Π²Π°Π» отсутствиС Ρƒ Π½Π΅Π³ΠΎ руля. Из-Π·Π° этого нСдостатка Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ элСктронов опрСдСляСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²ΠΎΠ·Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ Π½Π° Π½ΠΈΡ… ΠΏΠΎΠ»Π΅ΠΌ ΠΈ структуры ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΎΠ½ΠΈ двиТутся.

ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ элСктроны Β«Π½Π΅ ΡƒΠΌΠ΅ΡŽΡ‚Β» ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ, Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠ· Π½ΠΈΡ… ΠΌΠΎΠ³ΡƒΡ‚ ΡΡ‚ΠΎΠ»ΠΊΠ½ΡƒΡ‚ΡŒΡΡ с ΠΊΠΎΠ»Π΅Π±Π»ΡŽΡ‰ΠΈΠΌΠΈΡΡ ΠΏΠΎΠ΄ дСйствиСм Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΡƒΠ·Π»Π°ΠΌΠΈ кристалличСской Ρ€Π΅ΡˆΡ‘Ρ‚ΠΊΠΈ, ΠΏΠΎΡ‚Π΅Ρ€ΡΡ‚ΡŒ свою ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ ΠΎΡ‚ столкновСния, ΠΈ Ρ‚Π΅ΠΌ самым ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ пСрСноса заряда, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠ·ΠΈΡ‚ΡŒ силу Ρ‚ΠΎΠΊΠ°. НСкоторыС элСктроны ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΡ‚Π΅Ρ€ΡΡ‚ΡŒ Ρ‚Π°ΠΊ ΠΌΠ½ΠΎΠ³ΠΎ энСргии, Ρ‡Ρ‚ΠΎ Β«ΠΏΡ€ΠΈΠ»ΠΈΠΏΠ½ΡƒΡ‚Β» ΠΊ ΠΈΠΎΠ½Ρƒ ΠΈ прСвратят Π΅Π³ΠΎ Π² Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ Π°Ρ‚ΠΎΠΌ. Π’Π΅ΠΏΠ΅Ρ€ΡŒ, Ссли ΠΌΡ‹ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠΌ Π΄Π»ΠΈΠ½Ρƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°, ΠΎΡ‡Π΅Π²ΠΈΠ΄Π½ΠΎ, Ρ‡Ρ‚ΠΎ количСство ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Ρ… столкновСний Ρ‚Π°ΠΊ ΠΆΠ΅ увСличится, ΠΈ элСктроны Π±ΡƒΠ΄ΡƒΡ‚ ΠΎΡ‚Π΄Π°Π²Π°Ρ‚ΡŒ Π΅Ρ‰Π΅ большС энСргии, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ сила Ρ‚ΠΎΠΊΠ° Π±ΡƒΠ΄Π΅Ρ‚ ΡΠ½ΠΈΠΆΠ°Ρ‚ΡŒΡΡ. А Π²ΠΎΡ‚ ΠΏΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° возрастаСт Ρ‚ΠΎΠ»ΡŒΠΊΠΎ количСство свободных элСктронов, Π° количСство столкновСний Π½Π° Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ практичСски Π½Π΅ мСняСтся, поэтому с ростом ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ растёт ΠΈ Ρ‚ΠΎΠΊ. Π˜Ρ‚Π°ΠΊ, ΠΌΡ‹ выяснили, Ρ‡Ρ‚ΠΎ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΎΡΡ‚ΡŒ (ΠΎΠ½Π° ΡƒΠΆΠ΅ стала Π½Π΅ ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠΉ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Π΅Ρ‚ гСомСтричСскиС Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°) зависит сразу ΠΎΡ‚ Ρ‚Ρ€Ρ‘Ρ… характСристик ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°: Π΄Π»ΠΈΠ½Ρ‹, ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ сСчСния ΠΈ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

Однако, Ρ‡Π΅ΠΌ Π»ΡƒΡ‡ΡˆΠ΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ элСктричСский Ρ‚ΠΎΠΊ, Ρ‚Π΅ΠΌ мСньшС ΠΎΠ½ «сопротивляСтся» Π΅Π³ΠΎ ΠΏΡ€ΠΎΡ…ΠΎΠΆΠ΄Π΅Π½ΠΈΡŽ. Π­Ρ‚ΠΈ утвСрТдСния Ρ€Π°Π²Π½ΠΎΠ·Π½Π°Ρ‡Π½Ρ‹. ΠŸΡ€ΠΈΡˆΠ»ΠΎ врСмя ΠΏΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с нашим Π²Ρ‚ΠΎΡ€Ρ‹ΠΌ Π΄Ρ€ΡƒΠ³ΠΎΠΌ – элСктричСским сопротивлСниСм. Π­Ρ‚ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°, обратная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ проводимости ΠΈ зависит ΠΎΡ‚ Ρ‚Π΅Ρ… ΠΆΠ΅ характСристик ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°.

Рисунок 3.1 – ΠžΡ‚ Ρ‡Π΅Π³ΠΎ зависит сопротивлСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°

Π§Ρ‚ΠΎΠ±Ρ‹ ΡƒΡ‡Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΈ числСнном расчСтС влияниС Ρ€ΠΎΠ΄Π° вСщСства Π½Π° Π΅Π³ΠΎ элСктричСскоС сопротивлСниС, Π²Π²Π΅Π΄Π΅Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠ΅ элСктричСскоС сопротивлСниС, Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΡŽΡ‰Π°Ρ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ вСщСства ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ элСктричСский Ρ‚ΠΎΠΊ. Π—Π°ΠΌΠ΅Ρ‚ΠΈΠΌ, Ρ‡Ρ‚ΠΎ опрСдСлСния элСктропроводности ΠΈ элСктросопротивлСния ΠΈΠ΄Π΅Π½Ρ‚ΠΈΡ‡Π½Ρ‹, Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΊΠ°ΠΊ ΠΈ утвСрТдСния Π²Ρ‹ΡˆΠ΅. УдСльноС сопротивлСниС опрСдСляСтся ΠΊΠ°ΠΊ сопротивлСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° Π΄Π»ΠΈΠ½ΠΎΠΉ 1ΠΌ ΠΈ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒΡŽ сСчСния 1ΠΌ

2. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ΡΡ латинской Π±ΡƒΠΊΠ²ΠΎΠΉ &#961 (Β«Ρ€ΠΎΒ») ΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ Ρ€Π°Π·ΠΌΠ΅Ρ€Π½ΠΎΡΡ‚ΡŒ ΠžΠΌβ€’ΠΌ. Ом – Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния сопротивлСния, которая являСтся ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ симСнс. Π’Π°ΠΊ ΠΆΠ΅ для опрСдСлСния ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ сопротивлСния ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Ρ€Π°Π·ΠΌΠ΅Ρ€Π½ΠΎΡΡ‚ΡŒ ΠžΠΌβ€’ΠΌΠΌ2/ΠΌ, которая Π² ΠΌΠΈΠ»Π»ΠΈΠΎΠ½ Ρ€Π°Π· мСньшС основной размСрности.
Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, элСктричСскоС сопротивлСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ описано Ρ‡Π΅Ρ€Π΅Π· Π΅Π³ΠΎ гСомСтричСскиС ΠΈ физичСскиС свойства ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

Π³Π΄Π΅ &#961 – ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠ΅ элСктричСскоС сопротивлСниС ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°;
l – Π΄Π»ΠΈΠ½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°;
S – ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°.

Из зависимости Π²ΠΈΠ΄Π½ΠΎ, Ρ‡Ρ‚ΠΎ сопротивлСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° возрастаСт ΠΏΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ Π΄Π»ΠΈΠ½Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ ΠΏΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ сСчСния, Π° Ρ‚Π°ΠΊ ΠΆΠ΅ Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ зависит ΠΎΡ‚ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ сопротивлСния ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

А Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ вспомним, Ρ‡Ρ‚ΠΎ Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ силы Ρ‚ΠΎΠΊΠ° Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ΅ ΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ влияниС Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½Π½ΠΎΡΡ‚ΡŒ элСктричСского поля, ΠΏΠΎΠ΄ дСйствиСм ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ элСктричСский Ρ‚ΠΎΠΊ. ΠžΡ…, сколько ΠΌΠΈΠ»Π»ΠΈΠΎΠ½ΠΎΠ² тысяч Ρ€Π°Π· ΡƒΠΆΠ΅ ΡƒΠΏΠΎΠΌΠΈΠ½Π°Π»ΠΎΡΡŒ, Ρ‡Ρ‚ΠΎ элСктричСский Ρ‚ΠΎΠΊ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΏΠΎΠ΄ дСйствиСм элСктричСского поля! Π­Ρ‚ΠΎΡ‚ Ρ„Π°ΠΊΡ‚ Π΄ΠΎΠ»ΠΆΠ΅Π½ всСгда Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒΡΡ Π² Π³ΠΎΠ»ΠΎΠ²Π΅. Π•ΡΡ‚ΡŒ, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ, ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ способы ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ Ρ‚ΠΎΠΊ, Π½ΠΎ ΠΏΠΎΠΊΠ° ΠΌΡ‹ Π±ΡƒΠ΄Π΅ΠΌ Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ этот. Как ΡƒΠΆΠ΅ Π³ΠΎΠ²ΠΎΡ€ΠΈΠ»ΠΎΡΡŒ Π²Ρ‹ΡˆΠ΅, ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠ΅ напряТСнности поля ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ росту Ρ‚ΠΎΠΊΠ°, Π° совсСм Π½Π΅Π΄Π°Π²Π½ΠΎ ΠΌΡ‹ выяснили, Ρ‡Ρ‚ΠΎ Ρ‡Π΅ΠΌ большС энСргии сохранит элСктрон ΠΏΡ€ΠΈ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠΈ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΡƒ, Ρ‚Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСктричСского Ρ‚ΠΎΠΊΠ°. Из курса ΠΌΠ΅Ρ…Π°Π½ΠΈΠΊΠΈ извСстно, Ρ‡Ρ‚ΠΎ энСргия Ρ‚Π΅Π»Π° опрСдСляСтся Π΅Π³ΠΎ кинСтичСской ΠΈ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ энСргиСй. Π’Π°ΠΊ Π²ΠΎΡ‚, ΠΏΠΎΠΌΠ΅Ρ‰Ρ‘Π½Π½Ρ‹ΠΉ Π² элСктричСскоС ΠΏΠΎΠ»Π΅ Ρ‚ΠΎΡ‡Π΅Ρ‡Π½Ρ‹ΠΉ заряд ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ Π² Π½Π°Ρ‡Π°Π»ΡŒΠ½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ энСргиСй (ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π΅Π³ΠΎ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° Π½ΡƒΠ»ΡŽ). Для характСристики этой ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ энСргии поля, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ заряд Π±Ρ‹Π»Π° Π²Π²Π΅Π΄Π΅Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° элСктростатичСского ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π°, равная ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡŽ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ энСргии ΠΊ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ Ρ‚ΠΎΡ‡Π΅Ρ‡Π½ΠΎΠ³ΠΎ заряда:


Π³Π΄Π΅ Wp – ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½Π°Ρ энСргия,
q – Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΡ‡Π΅Ρ‡Π½ΠΎΠ³ΠΎ заряда.

ПослС Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ заряд ΠΏΠΎΠΏΠ°Π΄Ρ‘Ρ‚ ΠΏΠΎΠ΄ дСйствиС элСктричСского поля, ΠΎΠ½ Π½Π°Ρ‡Π½Ρ‘Ρ‚ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ с ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½ΠΎΠΉ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒΡŽ ΠΈ Ρ‡Π°ΡΡ‚ΡŒ Π΅Π³ΠΎ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ энСргии ΠΏΠ΅Ρ€Π΅ΠΉΠ΄Ρ‘Ρ‚ Π² ΠΊΠΈΠ½Π΅Ρ‚ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π² Π΄Π²ΡƒΡ… Ρ‚ΠΎΡ‡ΠΊΠ°Ρ… поля заряд Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ±Π»Π°Π΄Π°Ρ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ энСргии, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Π΄Π²Π΅ Ρ‚ΠΎΡ‡ΠΊΠΈ поля ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ значСниями ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π°. Π Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² опрСдСляСтся ΠΊΠ°ΠΊ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ измСнСния ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ энСргии (ΡΠΎΠ²Π΅Ρ€ΡˆΡ‘Π½Π½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ поля) ΠΊ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ Ρ‚ΠΎΡ‡Π΅Ρ‡Π½ΠΎΠ³ΠΎ заряда:

ΠŸΡ€ΠΈΡ‡Ρ‘ΠΌ Ρ€Π°Π±ΠΎΡ‚Π° поля Π½Π΅ зависит ΠΎΡ‚ ΠΏΡƒΡ‚ΠΈ двиТСния заряда ΠΈ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ измСнСния ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ энСргии. Π Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² Ρ‚Π°ΠΊ ΠΆΠ΅ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ элСктричСским напряТСниСм. НапряТСниС принято ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Ρ‚ΡŒ английской Π±ΡƒΠΊΠ²ΠΎΠΉ U (Β«ΡƒΒ»), Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ измСрСния напряТСния являСтся Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°

Π²ΠΎΠ»ΡŒΡ‚ (Π’), названная Π² Ρ‡Π΅ΡΡ‚ΡŒ ΠΈΡ‚Π°Π»ΡŒΡΠ½ΡΠΊΠΎΠ³ΠΎ Ρ„ΠΈΠ·ΠΈΠΊΠ° ΠΈ Ρ„ΠΈΠ·ΠΈΠΎΠ»ΠΎΠ³Π° АлСссандро Π’ΠΎΠ»ΡŒΡ‚Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΈΠ·ΠΎΠ±Ρ€Ρ‘Π» ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Π±Π°Ρ‚Π°Ρ€Π΅ΡŽ.

Ну Π²ΠΎΡ‚ ΠΌΡ‹ ΠΈ познакомились с трСмя Π½Π΅Ρ€Π°Π·Π»ΡƒΡ‡Π½Ρ‹ΠΌΠΈ Π΄Ρ€ΡƒΠ·ΡŒΡΠΌΠΈ Π² элСктротСхникС: Π°ΠΌΠΏΠ΅Ρ€, Π²ΠΎΠ»ΡŒΡ‚ ΠΈ ΠΎΠΌ ΠΈΠ»ΠΈ Ρ‚ΠΎΠΊ, напряТСниС ΠΈ сопротивлСниС. Π›ΡŽΠ±ΠΎΠΉ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ элСктричСской Ρ†Π΅ΠΏΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ΄Π½ΠΎΠ·Π½Π°Ρ‡Π½ΠΎ ΠΎΡ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΠΎΠ²Π°Π½ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ этих Ρ‚Ρ€Ρ‘Ρ… элСктричСских характСристик. ΠŸΠ΅Ρ€Π²Ρ‹ΠΌ, ΠΊΡ‚ΠΎ познакомился ΠΈ подруТился со всСми трСмя сразу Π±Ρ‹Π» Π“Π΅ΠΎΡ€Π³ Ом, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΠ», Ρ‡Ρ‚ΠΎ напряТСниС, Ρ‚ΠΎΠΊ ΠΈ сопротивлСниС связаны Π΄Ρ€ΡƒΠ³ с Π΄Ρ€ΡƒΠ³ΠΎΠΌ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½Ρ‹ΠΌ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ:


ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π±Ρ‹Π»ΠΎ впослСдствии Π½Π°Π·Π²Π°Π½ΠΎ Π·Π°ΠΊΠΎΠ½ΠΎΠΌ Ома.


Π‘ΠΈΠ»Π° элСктричСского Ρ‚ΠΎΠΊΠ° Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ΅ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π½Π° ΠΊΠΎΠ½Ρ†Π°Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°.

Π”Π°Π½Π½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΡƒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΎΡ‚ Π·Π°Π³Π»Π°Π²Π½ΠΎΠΉ Π±ΡƒΠΊΠ²Ρ‹ Π‘ Π΄ΠΎ Ρ‚ΠΎΡ‡ΠΊΠΈ Π² ΠΊΠΎΠ½Ρ†Π΅. Π₯одят слухи, Ρ‡Ρ‚ΠΎ пСрвая Ρ„Ρ€Π°Π·Π° любого студСнт-элСктронщик, Ρ€Π°Π·Π±ΡƒΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ срСди Π½ΠΎΡ‡ΠΈ, Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠΌΠ΅Π½Π½ΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ Π·Π°ΠΊΠΎΠ½Π° Ома. Π­Ρ‚ΠΎ ΠΎΠ΄ΠΈΠ½ ΠΈΠ· основных Π·Π°ΠΊΠΎΠ½ΠΎΠ² элСктротСхники. Данная Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° носит Π½Π°Π·Π²Π°Π½ΠΈΠ΅ ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½ΠΎΠΉ. ΠšΡ€ΠΎΠΌΠ΅ Π½Π΅Ρ‘ сущСствуСт Ρ‚Π°ΠΊ ΠΆΠ΅ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½Π°Ρ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ°, ΠΎΡ‚Ρ€Π°ΠΆΠ°ΡŽΡ‰Π°Ρ Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ плотности Ρ‚ΠΎΠΊΠ° ΠΎΡ‚ характСристик поля ΠΈ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°:


Π³Π΄Π΅ &#963 – ΡƒΠ΄Π΅Π»ΡŒΠ½Π°Ρ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°,
E – Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½Π½ΠΎΡΡ‚ΡŒ элСктричСского поля.

Данная Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° Π²Ρ‹Ρ‚Π΅ΠΊΠ°Π΅Ρ‚ ΠΈΠ· Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹, ΠΏΡ€ΠΈΠ²Π΅Π΄Ρ‘Π½Π½ΠΎΠΉ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌ ΡƒΡ€ΠΎΠΊΠ΅, ΠΈ отличаСтся ΠΎΡ‚ ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½ΠΎΠΉ Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Π½Π΅ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Π΅Ρ‚ гСомСтричСскиС характСристики ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°, принимая Π²ΠΎ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΅Π³ΠΎ физичСскиС характСристики. Π­Ρ‚Π° Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° интСрСсна Ρ‚ΠΎΠ»ΡŒΠΊΠΎ с Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния Ρ‚Π΅ΠΎΡ€ΠΈΠΈ ΠΈ Π½Π° ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅ Π½Π΅ примСняСтся.
Для быстрого запоминания ΠΈ использования Π·Π°ΠΊΠΎΠ½Π° Ома ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΡƒ, ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΡ‘Π½Π½ΡƒΡŽ Π½Π° рисункС Π½ΠΈΠΆΠ΅.

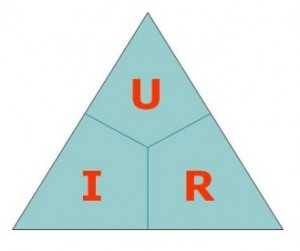

Рисунок 3.2 – Β«Π’Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½Ρ‹ΠΉΒ» Π·Π°ΠΊΠΎΠ½ Ома

ΠŸΡ€Π°Π²ΠΈΠ»ΠΎ использования Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΡ‹ простоС: достаточно Π·Π°ΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΈΡΠΊΠΎΠΌΡƒΡŽ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ ΠΈ Π΄Π²Π° Π΄Ρ€ΡƒΠ³ΠΈΡ… символа Π΄Π°Π΄ΡƒΡ‚ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ для Π΅Ρ‘ вычислСния. НапримСр.

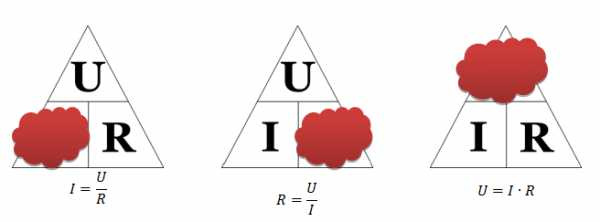

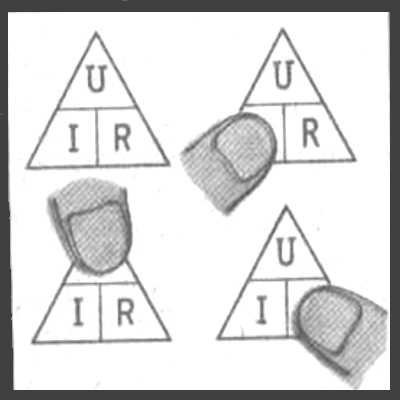

Рисунок 3.3 – Как Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ Π·Π°ΠΊΠΎΠ½ Ома

Π‘ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠΌ ΠΌΡ‹ Π·Π°ΠΊΠΎΠ½Ρ‡ΠΈΠ»ΠΈ. Π‘Ρ‚ΠΎΠΈΡ‚ Π΄ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π·Π°ΠΊΠΎΠ½ΠΎΠΌ Ома называСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ΄Π½Π° ΠΈΠ· прСдставлСнных Π²Ρ‹ΡˆΠ΅ Ρ„ΠΎΡ€ΠΌΡƒΠ» – Ρ‚Π°, которая ΠΎΡ‚Ρ€Π°ΠΆΠ°Π΅Ρ‚ Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ Ρ‚ΠΎΠΊΠ° ΠΎΡ‚ напряТСния ΠΈ сопротивлСния. Π”Π²Π΅ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹, хотя ΠΈ ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π΅Ρ‘ слСдствиСм, физичСского смысла Π½Π΅ ΠΈΠΌΠ΅ΡŽΡ‚. Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ Π½Π΅ ΠΏΠ΅Ρ€Π΅ΠΏΡƒΡ‚Π°ΠΉΡ‚Π΅!

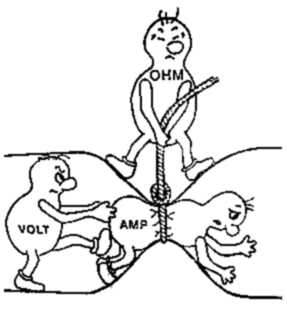

Π₯ΠΎΡ€ΠΎΡˆΠ΅ΠΉ ΠΈΠ½Ρ‚Π΅Ρ€ΠΏΡ€Π΅Ρ‚Π°Ρ†ΠΈΠ΅ΠΉ Π·Π°ΠΊΠΎΠ½Π° Ома являСтся рисунок, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ наглядно ΠΎΡ‚Ρ€Π°ΠΆΠ°Π΅Ρ‚ ΡΡƒΡ‰Π½ΠΎΡΡ‚ΡŒ этого Π·Π°ΠΊΠΎΠ½Π°:

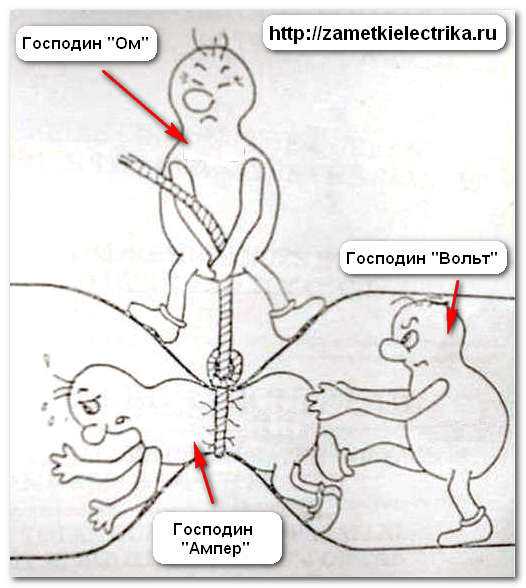

Рисунок 3.4 – Π—Π°ΠΊΠΎΠ½ Ома наглядно

Как ΠΌΡ‹ Π²ΠΈΠ΄ΠΈΠΌ, Π½Π° этом рисункС ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Ρ‹ ΠΊΠ°ΠΊ Ρ€Π°Π· Ρ‚Ρ€ΠΈ Π½Π°ΡˆΠΈΡ… Π½ΠΎΠ²Ρ‹Ρ… Π΄Ρ€ΡƒΠ³Π°: Ом, АмпСр ΠΈ Π’ΠΎΠ»ΡŒΡ‚. Π’ΠΎΠ»ΡŒΡ‚ пытаСтся ΠΏΡ€ΠΎΡ‚ΠΎΠ»ΠΊΠ½ΡƒΡ‚ΡŒ АмпСр Ρ‡Π΅Ρ€Π΅Π· сСчСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°(сила Ρ‚ΠΎΠΊΠ° прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ), Π° Ом Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚ – ΠΌΠ΅ΡˆΠ°Π΅Ρ‚ этому (ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ). И Ρ‡Π΅ΠΌ сильнСС Ом «стягиваСт» ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ, Ρ‚Π΅ΠΌ тяТСлСС АмпСру Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΠ»Π΅Π·Ρ‚ΡŒ. Но Ссли Π’ΠΎΠ»ΡŒΡ‚ посильнСС пнёт…

ΠžΡΡ‚Π°Π»ΠΎΡΡŒ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ, ΠΏΠΎΡ‡Π΅ΠΌΡƒ Π² Π½Π°Π·Π²Π°Π½ΠΈΠΈ ΡƒΡ€ΠΎΠΊΠ° Ρ„ΠΈΠ³ΡƒΡ€ΠΈΡ€ΡƒΠ΅Ρ‚ Ρ‚Π΅Ρ€ΠΌΠΈΠ½ Β«ΠΌΠ½ΠΎΠ³ΠΎ Π·Π°ΠΊΠΎΠ½ΠΎΠ²Β», вСдь Π·Π°ΠΊΠΎΠ½-Ρ‚ΠΎ Ρƒ нас ΠΎΠ΄ΠΈΠ½ – Π·Π°ΠΊΠΎΠ½ Ома. Ну, Π²ΠΎ-ΠΏΠ΅Ρ€Π²Ρ‹Ρ…, для Π½Π΅Π³ΠΎ сущСствуСт Π΄Π²Π΅ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠΈ, Π²ΠΎ-Π²Ρ‚ΠΎΡ€Ρ‹Ρ…, ΠΌΡ‹ ΡƒΠ·Π½Π°Π»ΠΈ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ‚Π°ΠΊ Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹ΠΉ Π·Π°ΠΊΠΎΠ½ Ома для участка Ρ†Π΅ΠΏΠΈ, Π° вСдь Π΅ΡΡ‚ΡŒ Π΅Ρ‰Ρ‘ Π·Π°ΠΊΠΎΠ½ Ома для ΠΏΠΎΠ»Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΡ‹ рассмотрим Π½Π° ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΌ ΡƒΡ€ΠΎΠΊΠ΅, Π²-Ρ‚Ρ€Π΅Ρ‚ΡŒΠΈΡ…, ΠΌΡ‹ ΠΈΠΌΠ΅Π΅ΠΌ, ΠΏΠΎ ΠΊΡ€Π°ΠΉΠ½Π΅ΠΉ ΠΌΠ΅Ρ€Π΅, Π΄Π²Π° слСдствия ΠΈΠ· Π·Π°ΠΊΠΎΠ½Π° Ома, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‰ΠΈΡ… Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ сопротивлСния участка Ρ†Π΅ΠΏΠΈ ΠΈ напряТСниС Π½Π° этом участкС. Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ Π·Π°ΠΊΠΎΠ½ всСго ΠΎΠ΄ΠΈΠ½, Π° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π΅Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎ-Ρ€Π°Π·Π½ΠΎΠΌΡƒ.

НапослСдок расскаТу Π΅Ρ‰Ρ‘ ΠΎΠ΄ΠΈΠ½ интСрСсный Ρ„Π°ΠΊΡ‚. Π§Π΅Ρ€Π΅Π· 10 Π»Π΅Ρ‚ послС появлСния Β«Π·Π°ΠΊΠΎΠ½Π° Ома» ΠΎΠ΄ΠΈΠ½ французский Ρ„ΠΈΠ·ΠΈΠΊ (Π° Π²ΠΎ Π€Ρ€Π°Π½Ρ†ΠΈΠΈ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Ома Π΅Ρ‰Ρ‘ Π½Π΅ Π±Ρ‹Π»ΠΈ извСстны) Π½Π° основС экспСримСнтов ΠΏΡ€ΠΈΡˆΠ΅Π» ΠΊ Ρ‚Π°ΠΊΠΈΠΌ ΠΆΠ΅ Π²Ρ‹Π²ΠΎΠ΄Π°ΠΌ. Но Π΅ΠΌΡƒ Π±Ρ‹Π»ΠΎ ΡƒΠΊΠ°Π·Π°Π½ΠΎ, Ρ‡Ρ‚ΠΎ установлСнный ΠΈΠΌ Π·Π°ΠΊΠΎΠ½ Π΅Ρ‰Π΅ Π² 1827Π³. Π±Ρ‹Π» ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ Омом. ΠžΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ΡΡ, Ρ‡Ρ‚ΠΎ французскиС школьники ΠΈ ΠΏΠΎΠ½Ρ‹Π½Π΅ ΠΈΠ·ΡƒΡ‡Π°ΡŽΡ‚ Π·Π°ΠΊΠΎΠ½ Ома ΠΏΠΎΠ΄ Π΄Ρ€ΡƒΠ³ΠΈΠΌ ΠΈΠΌΠ΅Π½Π΅ΠΌ – для Π½ΠΈΡ… это Π·Π°ΠΊΠΎΠ½ ΠŸΡƒΠ»ΡŒΠ΅. Π’ΠΎΡ‚ Ρ‚Π°ΠΊ Π²ΠΎΡ‚. На этом ΠΎΡ‡Π΅Ρ€Π΅Π΄Π½ΠΎΠΉ ΡƒΡ€ΠΎΠΊ Π·Π°ΠΊΠΎΠ½Ρ‡Π΅Π½. Π”ΠΎ Π½ΠΎΠ²Ρ‹Ρ… встрСч!

  • Π›ΡŽΠ±ΠΎΠΉ участок ΠΈΠ»ΠΈ элСмСнт элСктричСской Ρ†Π΅ΠΏΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ΄Π½ΠΎΠ·Π½Π°Ρ‡Π½ΠΎ ΠΎΡ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ Ρ‚Ρ€Ρ‘Ρ… характСристик: Ρ‚ΠΎΠΊΠ°, напряТСния ΠΈ сопротивлСния.
  • Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ (R) – характСристика ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°, ΠΎΡ‚Ρ€Π°ΠΆΠ°ΡŽΡ‰Π°Ρ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ Π΅Π³ΠΎ элСктропроводности ΠΈ зависящая ΠΎΡ‚ гСомСтричСских Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΈ Ρ€ΠΎΠ΄Π° ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΎΠ½ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½.
  • НапряТСниС (U) – Ρ‚ΠΎ ΠΆΠ΅ самоС, Ρ‡Ρ‚ΠΎ ΠΈ Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ²; Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° равная ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡŽ Ρ€Π°Π±ΠΎΡ‚Ρ‹ элСктричСского поля для пСрСмСщСния Ρ‚ΠΎΡ‡Π΅Ρ‡Π½ΠΎΠ³ΠΎ заряда ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΈ пространства Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ.
  • Π’ΠΎΠΊ, напряТСниС ΠΈ сопротивлСниС связаны ΠΌΠ΅ΠΆΠ΄Ρƒ собой ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ I=U/R, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹ΠΌ Π·Π°ΠΊΠΎΠ½ΠΎΠΌ Ома (сила элСктричСского Ρ‚ΠΎΠΊΠ° Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ΅ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π½Π° ΠΊΠΎΠ½Ρ†Π°Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°).

А Ρ‚Π°ΠΊΠΆΠ΅ Π·Π°Π΄Π°Ρ‡ΠΊΠΈ:

  • Если Π΄Π»ΠΈΠ½Ρƒ ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠΈ вытягиваниСм ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ Π²Π΄Π²ΠΎΠ΅, Ρ‚ΠΎ ΠΊΠ°ΠΊ измСнится Π΅Ρ‘ сопротивлСниС?
  • Какой ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ прСдставляСт большСС сопротивлСниС: ΠΌΠ΅Π΄Π½Ρ‹ΠΉ сплошной ΡΡ‚Π΅Ρ€ΠΆΠ΅Π½ΡŒ ΠΈΠ»ΠΈ мСдная Ρ‚Ρ€ΡƒΠ±ΠΊΠ°, ΠΈΠΌΠ΅ΡŽΡ‰Π°Ρ внСшний Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€, Ρ€Π°Π²Π½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Ρƒ стСрТня?
  • Π Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² Π½Π° ΠΊΠΎΠ½Ρ†Π°Ρ… алюминиСвого ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° Ρ€Π°Π²Π½Π° 10Π’. ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠ»ΠΎΡ‚Π½ΠΎΡΡ‚ΡŒ Ρ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‡Π΅Ρ€Π΅Π· ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ, Ссли Π΅Π³ΠΎ Π΄Π»ΠΈΠ½Π° 3ΠΌ.

← Π£Ρ€ΠΎΠΊ 2: Как ΠΏΠ΅Ρ€Π΅ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ элСктроны | Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅ | Π£Ρ€ΠΎΠΊ 4: Когда Π΅ΡΡ‚ΡŒ Ρ‚ΠΎΠΊ? β†’

myblaze.ru

Π—ΠΠšΠžΠ ОМА

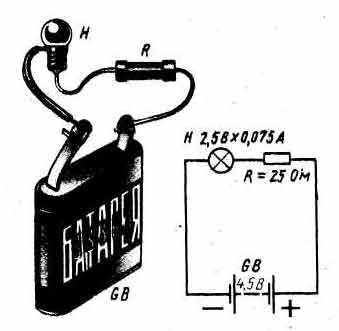

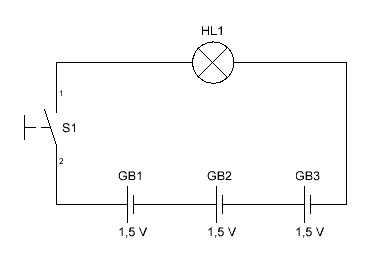

На рисункС ΠΏΠΎΠΊΠ°Π·Π°Π½Π° схСма Π·Π½Π°ΠΊΠΎΠΌΠΎΠΉ Π²Π°ΠΌ ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅ΠΉ элСктричСской Ρ†Π΅ΠΏΠΈ. Π­Ρ‚Π° замкнутая Ρ†Π΅ΠΏΡŒ состоит ΠΈΠ· Ρ‚Ρ€Π΅Ρ… элСмСнтов: источника напряТСния β€” Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ GB, потрСбитСля Ρ‚ΠΎΠΊΠ° β€” Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ R, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π½ΠΈΡ‚ΡŒ Π½Π°ΠΊΠ°Π»Π° элСктричСской Π»Π°ΠΌΠΏΡ‹ ΠΈΠ»ΠΈ рСзистор, ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ², ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‰ΠΈΡ… источник напряТСния с Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ. ΠœΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΠΎΡ‡ΠΈΠΌ, Ссли эту Ρ†Π΅ΠΏΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ, Ρ‚ΠΎ получится полная схСма ΠΊΠ°Ρ€ΠΌΠ°Π½Π½ΠΎΠ³ΠΎ элСктричСского фонаря.

Нагрузка R, ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‰Π°Ρ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ сопротивлСниСм, являСтся участком Ρ†Π΅ΠΏΠΈ. Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° Π½Π° этом участкС Ρ†Π΅ΠΏΠΈ зависит ΠΎΡ‚ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π³ΠΎ Π½Π° Π½Π΅ΠΌ напряТСния ΠΈ Π΅Π³ΠΎ сопротивлСния: Ρ‡Π΅ΠΌ большС напряТСниС ΠΈ мСньшС сопротивлСниС, Ρ‚Π΅ΠΌ большим Ρ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠ΄Ρ‚ΠΈ ΠΏΠΎ участку Ρ†Π΅ΠΏΠΈ. Π­Ρ‚Π° Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ Ρ‚ΠΎΠΊΠ° ΠΎΡ‚ напряТСния ΠΈ сопротивлСния выраТаСтся ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ:

I = U/R

Π³Π΄Π΅ I β€” Ρ‚ΠΎΠΊ, Π²Ρ‹Ρ€Π°ΠΆΠ΅Π½Π½Ρ‹ΠΉ Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…, А; U β€” напряТСниС Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ…, Π’; R β€” сопротивлСниС Π² ΠΎΠΌΠ°Ρ…, Ом. ЧитаСтся это матСматичСскоС Π²Ρ‹Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Ρ‚Π°ΠΊ: Ρ‚ΠΎΠΊ Π½Π° участкС Ρ†Π΅ΠΏΠΈ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»Π΅Π½ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π½Π° Π½Π΅ΠΌ ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»Π΅Π½ Π΅Π³ΠΎ ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ. Π­Ρ‚ΠΎ основной Π·Π°ΠΊΠΎΠ½ элСктротСхники, ΠΈΠΌΠ΅Π½ΡƒΠ΅ΠΌΡ‹ΠΉ Π·Π°ΠΊΠΎΠ½ΠΎΠΌ Ома (ΠΏΠΎ Ρ„Π°ΠΌΠΈΠ»ΠΈΠΈ Π“. Ома), для участка элСктричСской Ρ†Π΅ΠΏΠΈ. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ Π·Π°ΠΊΠΎΠ½ Ома, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎ Π΄Π²ΡƒΠΌ извСстным элСктричСским Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°ΠΌ ΡƒΠ·Π½Π°Ρ‚ΡŒ Π½Π΅ΠΈΠ·Π²Π΅ΡΡ‚Π½ΡƒΡŽ Ρ‚Ρ€Π΅Ρ‚ΡŒΡŽ. Π’ΠΎΡ‚ нСсколько ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠ² практичСского примСнСния Π·Π°ΠΊΠΎΠ½Π° Ома.

ΠŸΠ΅Ρ€Π²Ρ‹ΠΉ ΠΏΡ€ΠΈΠΌΠ΅Ρ€: На участкС Ρ†Π΅ΠΏΠΈ, ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‰Π΅ΠΌ сопротивлСниСм 5 Ом, дСйствуСт напряТСниС 25 Π’. Надо ΡƒΠ·Π½Π°Ρ‚ΡŒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° Π½Π° этом участкС Ρ†Π΅ΠΏΠΈ.
РСшСниС: I = U/R = 25 / 5 = 5 А.
Π’Ρ‚ΠΎΡ€ΠΎΠΉ ΠΏΡ€ΠΈΠΌΠ΅Ρ€: На участкС Ρ†Π΅ΠΏΠΈ дСйствуСт напряТСниС 12 Π’, создавая Π² Π½Π΅ΠΌ Ρ‚ΠΎΠΊ, Ρ€Π°Π²Π½Ρ‹ΠΉ 20 мА. Каково сопротивлСниС этого участка Ρ†Π΅ΠΏΠΈ? ΠŸΡ€Π΅ΠΆΠ΄Π΅ всСго Ρ‚ΠΎΠΊ 20 мА Π½ΡƒΠΆΠ½ΠΎ Π²Ρ‹Ρ€Π°Π·ΠΈΡ‚ΡŒ Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…. Π­Ρ‚ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ 0,02 А. Π’ΠΎΠ³Π΄Π° R = 12 / 0,02 = 600 Ом.
Π’Ρ€Π΅Ρ‚ΠΈΠΉ ΠΏΡ€ΠΈΠΌΠ΅Ρ€: Π§Π΅Ρ€Π΅Π· участок Ρ†Π΅ΠΏΠΈ сопротивлСниСм 10 кОм Ρ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΠΎΠΊ 20 мА. Каково напряТСниС, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π½Π° этом участкС Ρ†Π΅ΠΏΠΈ? Π—Π΄Π΅ΡΡŒ, ΠΊΠ°ΠΊ ΠΈ Π² ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π΅ΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅, Ρ‚ΠΎΠΊ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹Ρ€Π°ΠΆΠ΅Π½ Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… (20 мА = 0,02 А), сопротивлСниС Π² ΠΎΠΌΠ°Ρ… (10кОм = 10000Ом). Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, U = IR = 0,02 Ρ… 10000 = 200 Π’. На Ρ†ΠΎΠΊΠΎΠ»Π΅ Π»Π°ΠΌΠΏΡ‹ накаливания плоского ΠΊΠ°Ρ€ΠΌΠ°Π½Π½ΠΎΠ³ΠΎ фонаря Π²Ρ‹ΡˆΡ‚Π°ΠΌΠΏΠΎΠ²Π°Π½ΠΎ: 0,28 А ΠΈ 3,5 Π’. О Ρ‡Π΅ΠΌ говорят эти свСдСния? О Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° Π±ΡƒΠ΄Π΅Ρ‚ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ΅ 0,28 А, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ обусловливаСтся напряТСниСм 3,5 Π’, ΠŸΠΎΠ»ΡŒΠ·ΡƒΡΡΡŒ Π·Π°ΠΊΠΎΠ½ΠΎΠΌ Ома, Π½Π΅Ρ‚Ρ€ΡƒΠ΄Π½ΠΎ ΠΏΠΎΠ΄ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ накалСнная Π½ΠΈΡ‚ΡŒ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ сопротивлСниС R = 3,5 / 0,28 = 12,5 Ом. Π­Ρ‚ΠΎ, ΠΏΠΎΠ΄Ρ‡Π΅Ρ€ΠΊΠΈΠ²Π°ΡŽ, сопротивлСниС Π½Π°ΠΊΠ°Π»Π΅Π½Π½ΠΎΠΉ Π½ΠΈΡ‚ΠΈ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ. А сопротивлСниС ΠΎΡΡ‚Ρ‹Π²ΡˆΠ΅ΠΉ Π½ΠΈΡ‚ΠΈ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ мСньшС. Π—Π°ΠΊΠΎΠ½ Ома справСдлив Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для участка, Π½ΠΎ ΠΈ для всСй элСктричСской Ρ†Π΅ΠΏΠΈ. Π’ этом случаС Π² Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ R подставляСтся суммарноС сопротивлСниС всСх элСмСнтов Ρ†Π΅ΠΏΠΈ, Π² Ρ‚ΠΎΠΌ числС ΠΈ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π΅ сопротивлСниС источника Ρ‚ΠΎΠΊΠ°. Однако ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠΈΡ… расчСтах Ρ†Π΅ΠΏΠ΅ΠΉ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΡ€Π΅Π½Π΅Π±Ρ€Π΅Π³Π°ΡŽΡ‚ сопротивлСниСм ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² ΠΈ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠΌ сопротивлСниСм источника Ρ‚ΠΎΠΊΠ°.
Π’ связи с этим ΠΏΡ€ΠΈΠ²Π΅Π΄Ρƒ Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ ΠΏΡ€ΠΈΠΌΠ΅Ρ€: НапряТСниС ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ сСти 220 Π’. Какой Ρ‚ΠΎΠΊ ΠΏΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ Π² Ρ†Π΅ΠΏΠΈ, Ссли сопротивлСниС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Ρ€Π°Π²Π½ΠΎ 1000Ом? РСшСниС: I = U/R = 220 / 1000 = 0,22 А. ΠŸΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ‚Π°ΠΊΠΎΠΉ Ρ‚ΠΎΠΊ потрСбляСт элСктричСский паяльник.

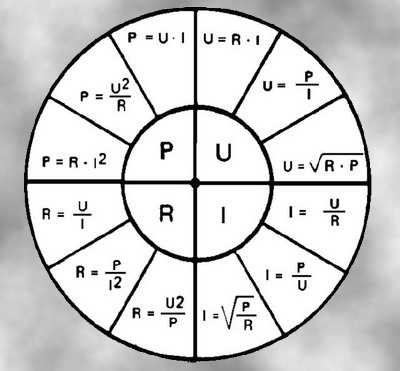

ВсСми этими Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°ΠΌΠΈ, Π²Ρ‹Ρ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΠΌΠΈ ΠΈΠ· Π·Π°ΠΊΠΎΠ½Π° Ома, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΈ для расчСта Ρ†Π΅ΠΏΠ΅ΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Π½ΠΎ ΠΏΡ€ΠΈ условии, Ссли Π² цСпях Π½Π΅Ρ‚ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ индуктивности ΠΈ кондСнсаторов.

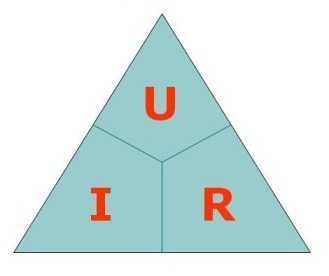

Π—Π°ΠΊΠΎΠ½ Ома ΠΈ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄Π½Ρ‹Π΅ ΠΎΡ‚ Π½Π΅Π³ΠΎ расчСтныС Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹, достаточно Π»Π΅Π³ΠΊΠΎ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ссли ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π²ΠΎΡ‚ этой графичСской схСмой, Ρ‚. Π½. Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ Π·Π°ΠΊΠΎΠ½Π° Ома:

>ΠŸΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ этим Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠΌ Π»Π΅Π³ΠΊΠΎ, достаточно Ρ‡Π΅Ρ‚ΠΊΠΎ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½Π°Ρ линия Π² Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ΅ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π·Π½Π°ΠΊ дСлСния (ΠΏΠΎ Π°Π½Π°Π»ΠΎΠ³ΠΈΠΈ Π΄Ρ€ΠΎΠ±Π½ΠΎΠΉ Ρ‡Π΅Ρ€Ρ‚Ρ‹), Π° Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Π°Ρ линия Π² Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ΅ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π·Π½Π°ΠΊ умноТСния.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ рассмотрим Ρ‚Π°ΠΊΠΎΠΉ вопрос: ΠΊΠ°ΠΊ влияСт Π½Π° Ρ‚ΠΎΠΊ рСзистор, Π²ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹ΠΉ Π² Ρ†Π΅ΠΏΡŒ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ с Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ ΠΈΠ»ΠΈ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ Π΅ΠΉ? Π Π°Π·Π±Π΅Ρ€Π΅ΠΌ Ρ‚Π°ΠΊΠΎΠΉ ΠΏΡ€ΠΈΠΌΠ΅Ρ€. Π£ нас имССтся Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° ΠΎΡ‚ ΠΊΡ€ΡƒΠ³Π»ΠΎΠ³ΠΎ элСктричСского, фонаря, рассчитанная Π½Π° напряТСниС 2,5 Π’ ΠΈ Ρ‚ΠΎΠΊ 0,075 А. МоТно Π»ΠΈ ΠΏΠΈΡ‚Π°Ρ‚ΡŒ эту Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΡƒ ΠΎΡ‚ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ 3336Π›, Π½Π°Ρ‡Π°Π»ΡŒΠ½ΠΎΠ΅ напряТСниС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ 4,5 Π’? НСтрудно ΠΏΠΎΠ΄ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ накалСнная Π½ΠΈΡ‚ΡŒ этой Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ сопротивлСниС Π½Π΅ΠΌΠ½ΠΎΠ³ΠΈΠΌ большС 30 Ом. Если ΠΆΠ΅ ΠΏΠΈΡ‚Π°Ρ‚ΡŒ Π΅Π΅ ΠΎΡ‚ свСТСй Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ 3336Π›, Ρ‚ΠΎ Ρ‡Π΅Ρ€Π΅Π· Π½ΠΈΡ‚ΡŒ Π½Π°ΠΊΠ°Π»Π° Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ, ΠΏΠΎ Π·Π°ΠΊΠΎΠ½Ρƒ Ома, ΠΏΠΎΠΉΠ΄Π΅Ρ‚ Ρ‚ΠΎΠΊ, ΠΏΠΎΡ‡Ρ‚ΠΈ Π²Π΄Π²ΠΎΠ΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ Ρ‚ΠΎΡ‚ Ρ‚ΠΎΠΊ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΎΠ½Π° рассчитана. Π’Π°ΠΊΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½ΠΈΡ‚ΡŒ Π½Π΅ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΡ‚, ΠΎΠ½Π° пСрСкалится ΠΈ Ρ€Π°Π·Ρ€ΡƒΡˆΠΈΡ‚ΡΡ. Но эту Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΡƒ всС ΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΈΡ‚Π°Ρ‚ΡŒ ΠΎΡ‚ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ 336Π›, Ссли ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π² Ρ†Π΅ΠΏΡŒ Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹ΠΉ рСзистор сопротивлСниСм 25 Ом, ΠΊΠ°ΠΊ это ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° рис..

Π’ этом случаС ΠΎΠ±Ρ‰Π΅Π΅ сопротивлСниС внСшнСй Ρ†Π΅ΠΏΠΈ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π²Π½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 55 Ом, Ρ‚.Π΅. 30 Ом β€” сопротивлСниС Π½ΠΈΡ‚ΠΈ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ Н плюс 25 Ом β€” сопротивлСниС Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½ΠΎΠ³ΠΎ рСзистора R. Π’ Ρ†Π΅ΠΏΠΈ, ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΏΠΎΡ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΠΎΠΊ, Ρ€Π°Π²Π½Ρ‹ΠΉ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 0,08 А, Ρ‚.Π΅. ΠΏΠΎΡ‡Ρ‚ΠΈ Ρ‚Π°ΠΊΠΎΠΉ ΠΆΠ΅, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ рассчитана Π½ΠΈΡ‚ΡŒ Π½Π°ΠΊΠ°Π»Π° Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ. Π­Ρ‚Ρƒ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΡƒ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΈΡ‚Π°Ρ‚ΡŒ ΠΎΡ‚ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ ΠΈ с Π±ΠΎΠ»Π΅Π΅ высоким напряТСниСм ΠΈ Π΄Π°ΠΆΠ΅ ΠΎΡ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ сСти, Ссли ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ рСзистор ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π³ΠΎ сопротивлСния. Π’ этом ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹ΠΉ рСзистор ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ Π΄ΠΎ Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ Π½Π°ΠΌ значСния. Π§Π΅ΠΌ большС Π±ΡƒΠ΄Π΅Ρ‚ Π΅Π³ΠΎ сопротивлСниС, Ρ‚Π΅ΠΌ мСньшС Π±ΡƒΠ΄Π΅Ρ‚ ΠΈ Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС Π² Ρ†Π΅ΠΏΡŒ Π±Ρ‹Π»ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Π²Π° сопротивлСния: сопротивлСниС Π½ΠΈΡ‚ΠΈ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΈ сопротивлСниС рСзистора. А ΠΏΡ€ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌ соСдинСнии сопротивлСний Ρ‚ΠΎΠΊ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ² Π²ΠΎ всСх Ρ‚ΠΎΡ‡ΠΊΠ°Ρ… Ρ†Π΅ΠΏΠΈ. МоТно Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€ Π² Π»ΡŽΠ±ΡƒΡŽ Ρ‚ΠΎΡ‡ΠΊΡƒ Ρ†Π΅ΠΏΠΈ, ΠΈ Π²ΡΡŽΠ΄Ρƒ ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ ΠΎΠ΄Π½ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅. Π­Ρ‚ΠΎ явлСниС ΠΌΠΎΠΆΠ½ΠΎ ΡΡ€Π°Π²Π½ΠΈΡ‚ΡŒ с ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π΅ΠΊΠ΅. Русло Ρ€Π΅ΠΊΠΈ Π½Π° Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… участках ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΡˆΠΈΡ€ΠΎΠΊΠΈΠΌ ΠΈΠ»ΠΈ ΡƒΠ·ΠΊΠΈΠΌ, Π³Π»ΡƒΠ±ΠΎΠΊΠΈΠΌ ΠΈΠ»ΠΈ ΠΌΠ΅Π»ΠΊΠΈΠΌ. Однако Π·Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΠΊ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ Ρ‡Π΅Ρ€Π΅Π· ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ сСчСниС любого участка русла Ρ€Π΅ΠΊΠΈ всСгда ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠ΅ количСство Π²ΠΎΠ΄Ρ‹.
Π”ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹ΠΉ рСзистор, Π²ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹ΠΉ Π² Ρ†Π΅ΠΏΡŒ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ с Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ (ΠΊΠ°ΠΊ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π½Π° рис. Π²Ρ‹ΡˆΠ΅), ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ рСзистор, «гасящий» Ρ‡Π°ΡΡ‚ΡŒ напряТСния, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π³ΠΎ Π² Ρ†Π΅ΠΏΠΈ. НапряТСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ гасится Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹ΠΌ рСзистором ΠΈΠ»ΠΈ, ΠΊΠ°ΠΊ говорят, ΠΏΠ°Π΄Π°Π΅Ρ‚ Π½Π° Π½Π΅ΠΌ, Π±ΡƒΠ΄Π΅Ρ‚ Ρ‚Π΅ΠΌ большим, Ρ‡Π΅ΠΌ большС сопротивлСниС этого рСзистора. Зная Ρ‚ΠΎΠΊ ΠΈ сопротивлСниС Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½ΠΎΠ³ΠΎ рСзистора, ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Π½Π΅ΠΌ Π»Π΅Π³ΠΊΠΎ ΠΏΠΎΠ΄ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ всС ΠΏΠΎ Ρ‚ΠΎΠΉ ΠΆΠ΅ Π·Π½Π°ΠΊΠΎΠΌΠΎΠΉ Π²Π°ΠΌ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ U = IR, Π—Π΄Π΅ΡΡŒ U β€” ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния, Π’; I β€” Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ, A; R β€” сопротивлСниС Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½ΠΎΠ³ΠΎ рСзистора, Ом. ΠŸΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΊ Π½Π°ΡˆΠ΅ΠΌΡƒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ рСзистор R ( Π½Π° рис.) погасил ΠΈΠ·Π±Ρ‹Ρ‚ΠΎΠΊ напряТСния: U = IR = 0,08 Ρ… 25 = 2 Π’. ΠžΡΡ‚Π°Π»ΡŒΠ½ΠΎΠ΅ напряТСниС Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ, Ρ€Π°Π²Π½ΠΎΠ΅ ΠΏΡ€ΠΈΠ±Π»ΠΈΠ·ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ 2,5 Π’, ΡƒΠΏΠ°Π»ΠΎ Π½Π° Π½ΠΈΡ‚ΠΈ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ. НСобходимоС сопротивлСниС рСзистора ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ ΠΏΠΎ Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π·Π½Π°ΠΊΠΎΠΌΠΎΠΉ Π²Π°ΠΌ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ R = U/I, Π³Π΄Π΅ R β€” искомоС сопротивлСниС Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½ΠΎΠ³ΠΎ рСзистора, Ом; U-напряТСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ³Π°ΡΠΈΡ‚ΡŒ, Π’; I β€” Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ, А. Для нашСго ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° сопротивлСниС Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½ΠΎΠ³ΠΎ рСзистора Ρ€Π°Π²Π½ΠΎ: R = U/I = 2/0,075, 27 Ом. ИзмСняя сопротивлСниС, ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Ρ‚ΡŒ ΠΈΠ»ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Ρ‚ΡŒ напряТСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΠ°Π΄Π°Π΅Ρ‚ Π½Π° Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½ΠΎΠΌ рСзисторС, ΠΈ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ. Но Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹ΠΉ рСзистор R Π² Ρ‚Π°ΠΊΠΎΠΉ Ρ†Π΅ΠΏΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌ, Ρ‚.Π΅. рСзистором, сопротивлСниС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Π½ΡΡ‚ΡŒ (см. рис. Π½ΠΈΠΆΠ΅).

Π’ этом случаС с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π΄Π²ΠΈΠΆΠΊΠ° рСзистора ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠ»Π°Π²Π½ΠΎ ΠΈΠ·ΠΌΠ΅Π½ΡΡ‚ΡŒ напряТСниС, ΠΏΠΎΠ΄Π²ΠΎΠ΄ΠΈΠΌΠΎΠ΅ ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ Н, Π° Π·Π½Π°Ρ‡ΠΈΡ‚, ΠΏΠ»Π°Π²Π½ΠΎ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠΊ, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΠΉ Ρ‡Π΅Ρ€Π΅Π· эту Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ. Π’ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΉ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ рСзистор Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ рСостатом, Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ рСостатов Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‚ Ρ‚ΠΎΠΊΠΈ Π² цСпях ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠΎΠ², Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€ΠΎΠ² ΠΈ усилитСлСй. Π’ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… ΠΊΠΈΠ½ΠΎΡ‚Π΅Π°Ρ‚Ρ€Π°Ρ… рСостаты использовали для ΠΏΠ»Π°Π²Π½ΠΎΠ³ΠΎ гашСния свСта Π² Π·Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ Π·Π°Π»Π΅. Π•ΡΡ‚ΡŒ, ΠΎΠ΄Π½Π°ΠΊΠΎ, ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠΉ способ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΊ источнику Ρ‚ΠΎΠΊΠ° с ΠΈΠ·Π±Ρ‹Ρ‚ΠΎΡ‡Π½Ρ‹ΠΌ напряТСниСм β€” Ρ‚ΠΎΠΆΠ΅ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ рСзистора, Π½ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠ³ΠΎ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, Ρ‚.Π΅. Π΄Π΅Π»ΠΈΡ‚Π΅Π»Π΅ΠΌ напряТСния, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° рис..

Π—Π΄Π΅ΡΡŒ R1 β€” рСзистор, Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΉ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, a R2 β€” Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ‚Π° ΠΆΠ΅ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° накаливания ΠΈΠ»ΠΈ ΠΊΠ°ΠΊΠΎΠΉ β€” Ρ‚ΠΎ Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€. На рСзисторС R1 происходит ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния источника Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ частично ΠΈΠ»ΠΈ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ΄Π°Π½ΠΎ ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ R2. Когда Π΄Π²ΠΈΠΆΠΎΠΊ рСзистора находится Π² ΠΊΡ€Π°ΠΉΠ½Π΅ΠΌ Π½ΠΈΠΆΠ½Π΅ΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ, ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ напряТСниС Π²ΠΎΠΎΠ±Ρ‰Π΅ Π½Π΅ подаСтся (Ссли это Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°, ΠΎΠ½Π° Π³ΠΎΡ€Π΅Ρ‚ΡŒ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚). По ΠΌΠ΅Ρ€Π΅ пСрСмСщСния Π΄Π²ΠΈΠΆΠΊΠ° рСзистора Π²Π²Π΅Ρ€Ρ… ΠΌΡ‹ Π±ΡƒΠ΄Π΅ΠΌ ΠΏΠΎΠ΄Π°Π²Π°Ρ‚ΡŒ всС большСС напряТСниС ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ R2 (Ссли это Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°, Π΅Π΅ Π½ΠΈΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ Π½Π°ΠΊΠ°Π»ΠΈΠ²Π°Ρ‚ΡŒΡΡ). Когда ΠΆΠ΅ Π΄Π²ΠΈΠΆΠΎΠΊ рСзистора R1 окаТСтся Π² ΠΊΡ€Π°ΠΉΠ½Π΅ΠΌ Π²Π΅Ρ€Ρ…Π½Π΅ΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ, ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ R2 Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ΄Π°Π½ΠΎ всС напряТСниС источника Ρ‚ΠΎΠΊΠ° (Ссли R2 β€” Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° ΠΊΠ°Ρ€ΠΌΠ°Π½Π½ΠΎΠ³ΠΎ фонаря, Π° напряТСниС источника Ρ‚ΠΎΠΊΠ° большоС, Π½ΠΈΡ‚ΡŒ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΏΠ΅Ρ€Π΅Π³ΠΎΡ€ΠΈΡ‚). МоТно ΠΎΠΏΡ‹Ρ‚Π½Ρ‹ΠΌ ΠΏΡƒΡ‚Π΅ΠΌ Π½Π°ΠΉΡ‚ΠΈ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Π΄Π²ΠΈΠΆΠΊΠ° ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ рСзистора, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ΄Π°Π½ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ΅ Π΅ΠΉ напряТСниС. ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Π΅ рСзисторы, Π²ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Π΅ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠΎΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ, ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ для рСгулирования громкости Π² ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠ°Ρ… ΠΈ усилитСлях. РСзистор ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ нСпосрСдствСнно ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅. Π’ Ρ‚Π°ΠΊΠΎΠΌ случаС Ρ‚ΠΎΠΊ Π½Π° этом участкС Ρ†Π΅ΠΏΠΈ развСтвляСтся ΠΈ ΠΈΠ΄Π΅Ρ‚ двумя ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ путями: Ρ‡Π΅Ρ€Π΅Π· Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹ΠΉ рСзистор ΠΈ ΠΎΡΠ½ΠΎΠ²Π½ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ. Наибольший Ρ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ Π² Π²Π΅Ρ‚Π²ΠΈ с наимСньшим сопротивлСниСм. Π‘ΡƒΠΌΠΌΠ° ΠΆΠ΅ Ρ‚ΠΎΠΊΠΎΠ² ΠΎΠ±Π΅ΠΈΡ… Π²Π΅Ρ‚Π²Π΅ΠΉ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π²Π½Π° Ρ‚ΠΎΠΊΡƒ, расходуСмому Π½Π° ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ внСшнСй Ρ†Π΅ΠΏΠΈ. К ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ соСдинСнию ΠΏΡ€ΠΈΠ±Π΅Π³Π°ΡŽΡ‚ Π² Ρ‚Π΅Ρ… Блучаях, ΠΊΠΎΠ³Π΄Π° Π½Π°Π΄ΠΎ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ Π½Π΅ Π²ΠΎ всСй Ρ†Π΅ΠΏΠΈ, ΠΊΠ°ΠΊ ΠΏΡ€ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½ΠΎΠ³ΠΎ рСзистора, Π° Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π° ΠΊΠ°ΠΊΠΎΠΌ β€” Ρ‚ΠΎ участкС. Π”ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹Π΅ рСзисторы ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π°ΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΈΠΌΠΈ ΠΌΠΎΠΆΠ½ΠΎ Π±Ρ‹Π»ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ большиС Ρ‚ΠΎΠΊΠΈ. Π’Π°ΠΊΠΈΠ΅ рСзисторы Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ ΡˆΡƒΠ½Ρ‚ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΌΠΈ ΠΈΠ»ΠΈ ΡˆΡƒΠ½Ρ‚Π°ΠΌΠΈ. Π‘Π»ΠΎΠ²ΠΎ ΡˆΡƒΠ½Ρ‚ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΎΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΠ΅.

Бпасибо lessonradio.narod.ru

www.radioingener.ru

Π£Ρ‡Π΅Π±Π½ΠΈΠΊ

Π‘ΠΏΡ€Π°Π²ΠΎΡ‡Π½ΠΈΠΊ:
  • Π”ΠΎ 1000 Π’
    • Автоматы
    • ΠŸΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ
    • Π ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΈ ΠΈ Ρ€Π°Π·ΡŠΠ΅Π΄Π΅Π½ΠΈΡ‚Π΅Π»ΠΈ
    • АсинхронныС Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ
  • Π’Ρ‹ΡˆΠ΅ 1000 Π’
    • ПлавкиС ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ
    • Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ установки
    • Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠΉ установки
    • Врансформаторы
    • ΠšΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΡƒΡŽΡ‰ΠΈΠ΅ устройства
    • АсинхронныС Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ
  • ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ
    • БИП ΠΈ Π’Π›Π—
    • Π¨ΠΈΠ½ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρ‹
    • КабСли
    • ΠŸΡ€ΠΎΠ²ΠΎΠ΄a
    • Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ°
  • Π Π°Π·Π½ΠΎΠ΅
    • ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСмСнтов элСктричСских схСм
    • ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ условныС графичСскиС Π² схСмах
    • Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ тригономСтричСских Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ (ΠΏΡ€ΠΈ расчСтах коэффициСнта мощности ΠΎΡ‚ 0,5 Π΄ΠΎ 1)
    • ΠšΠ»Π°ΡΡΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΡ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²
    • УсловныС обозначСния Π½Π° ΡˆΠΊΠ°Π»Π°Ρ… ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²
  • Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Π² ΠΈΠ·Π±Ρ€Π°Π½Π½ΠΎΠ΅
  • Π Π΅ΠΊΠ»Π°ΠΌΠ° Π½Π° сайтС
  • ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹
  • ΠšΠ°Ρ€Ρ‚Π° сайта
  • Π›ΠΈΡ‡Π½Ρ‹ΠΉ ΠΊΠ°Π±ΠΈΠ½Π΅Ρ‚ ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ РСгистрация
    E-mail
    ΠŸΠ°Ρ€ΠΎΠ»ΡŒ
    Β

    • Главная
    • Новости энСргСтики
    • Π‘ΠΏΡ€Π°Π²ΠΎΡ‡Π½ΠΈΠΊ ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠΉ
    • Π£Ρ‡Π΅Π±Π½ΠΈΠΊ
    • РСлСйная Π·Π°Ρ‰ΠΈΡ‚Π° ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠ°
    • ΠŸΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° ΠΈ распрСдСлСниС элСктричСской энСргии
    • ВСория Ρ†Π΅ΠΏΠ΅ΠΉ
    • ΠšΠ°Ρ‡Π΅ΡΡ‚Π²ΠΎ элСктричСской энСргии
    • ЭлСктричСскиС ΠΌΠ°ΡˆΠΈΠ½Ρ‹ ΠΈ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Ρ‹
    • Π”ΠΎΠΌΠ°ΡˆΠ½ΠΈΠΉ элСктрик
    • Π˜Π½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΠΈ ΠΈ ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠΈ
    • Π‘ΠΈΠ±Π»ΠΈΠΎΡ‚Π΅ΠΊΠ° (ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹
      для скачивания)
    • Π’ΠΈΠ΄Π΅ΠΎ
    • ОбъявлСния
    • Магазин
    • РасчСты online

treugoma.ruΒ β€ΊΒ

Π£Ρ‡Π΅Π±Π½ΠΈΠΊ


  • ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Π·Π°ΠΊΠΎΠ½Ρ‹ ΠΈ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ элСктротСхники
  • ΠžΡΠ½ΠΎΠ²Ρ‹ элСктричСства. ЭлСктричСскиС заряды ΠΈ элСктричСскоС ΠΏΠΎΠ»Π΅
    • ЭнСргия. ОсновноС
    • БтатичСский заряд Ρ‚Π΅Π»Π° ΠΈ элСктричСскоС ΠΏΠΎΠ»Π΅
    • ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹
    • Разряд кондСнсаторов. ЭлСктричСская ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ диэлСктрика
    • БтатичСскоС элСктричСство
  • ЭлСктричСскиС Ρ†Π΅ΠΏΠΈ постоянного Ρ‚ΠΎΠΊΠ°
    • Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ элСктричСской Ρ†Π΅ΠΏΠΈ. Π—Π°ΠΊΠΎΠ½ Ома
    • ΠŸΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ соСдинСниС рСзисторов.
    • РасчСт сопротивлСний
    • ВлияниС Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ Π½Π° Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ сопротивлСния.
    • РСзисторы, рСостаты ΠΈ ΠΌΠ°Π³Π°Π·ΠΈΠ½Ρ‹ сопротивлСний
    • НСлинСйныС элСмСнты Π² элСктричСских цСпях
    • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ постоянного Ρ‚ΠΎΠΊΠ°, элСктричСская энСргия ΠΈ коэффициСнт ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ³ΠΎ дСйствия
  • Π₯имичСскоС дСйствиС Ρ‚ΠΎΠΊΠ°. Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠΈ постоянного Ρ‚ΠΎΠΊΠ°
    • Π“Π°Π»ΡŒΠ²Π°Π½ΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊΠ°. Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠ»ΠΈΠ·. ΠŸΠΎΡΡ‚ΠΎΡΠ½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π² элСктролитах.
    • Π₯имичСскиС источники Ρ‚ΠΎΠΊΠ°. Π“Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅ элСмСнты.
    • Аккумуляторы – Π²Ρ‚ΠΎΡ€Ρ‹Π΅ химичСскиС источники Ρ‚ΠΎΠΊΠ°
    • Эксплуатация аккумуляторов
    • Π’ΠΎΠΏΠ»ΠΈΠ²Π½Ρ‹Π΅ элСмСнты. Π’ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎ-Ρ†ΠΈΠ½ΠΊΠΎΠ²Ρ‹Π΅ элСмСнты ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹.
    • ЀотоэлСмСнты ΠΈ солнСчныС Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ
  • Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΌΠ°Π³Π½Π΅Ρ‚ΠΈΠ·ΠΌ
    • ЕстСствСнный ΠΌΠ°Π³Π½ΠΈΡ‚ ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅
    • ΠœΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° с Ρ‚ΠΎΠΊΠΎΠΌ
    • ΠΠ°ΠΏΡ€ΡΠΆΠ΅Π½Π½ΠΎΡΡ‚ΡŒ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля, магнитная индукция ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ
    • MΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Π΅ свойства ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ²
    • ΠžΡΡ‚Π°Ρ‚ΠΎΡ‡Π½Ρ‹ΠΉ ΠΌΠ°Π³Π½Π΅Ρ‚ΠΈΠ·ΠΌ. ΠŸΠΎΡ‚Π΅Ρ€ΠΈ Π½Π° ΠΏΠ΅Ρ€Π΅ΠΌΠ°Π³Π½ΠΈΡ‡ΠΈΠ²Π°Π½ΠΈΠ΅.
    • ΠœΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Π΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹
    • Π—Π°ΠΊΠΎΠ½ Ома для ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ
    • Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Ρ‹ ΠΈ ΠΈΡ… ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅
    • ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ с Ρ‚ΠΎΠΊΠΎΠΌ Π² ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΌ ΠΏΠΎΠ»Π΅
  • ΠŸΡ€Π΅Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ мСханичСской энСргии Π² ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ. элСктромагнитная индукция
    • Π“Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹ трибоэлСктричСства. ΠŸΡŒΠ΅Π·ΠΎΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ.
    • ЭлСктромагнитная индукция
    • Бамоиндукция. Π˜Π½Π΄ΡƒΠΊΡ†ΠΈΠΎΠ½Π½Π°Ρ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Π°
    • Π˜Π½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ. Π‘ΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠ΅ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ индуктивностСй
    • Π’ΠΈΡ…Ρ€Π΅Π²Ρ‹Π΅ Ρ‚ΠΎΠΊΠΈ
  • ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Π΅ Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°
    • ΠŸΠΎΠ»ΡƒΡ‡Π΅Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°
    • Частота ΠΊΠΎΠ»Π΅Π±Π°Π½ΠΈΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°
    • Π”Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°
    • ЦСпь ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° с Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ
    • ЦСпь ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° с ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ
    • ЦСпь ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° с Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ
    • ЭлСктричСский Π΄Ρ€ΠΎΡΡΠ΅Π»ΡŒ. УправляСмый Π΄Ρ€ΠΎΡΡΠ΅Π»ΡŒ. ΠœΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ.
    • ЦСпь ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° с Смкостной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ
    • ЦСпь ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° с Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Смкостной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ
    • ЦСпь ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° с Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ, ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Смкостной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ
    • ЦСпь ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° с ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ соСдинСнными ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠ°ΠΌΠΈ энСргии
    • Π£Π±Ρ‹Ρ‚ΠΊΠΈ ΠΎΡ‚ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ cos Ρ„ ΠΈ компСнсация Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности
    • ΠŸΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Π°Ρ ΠΈ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Π°Ρ компСнсация

treugoma.ru

Π—Π°ΠΊΠΎΠ½ Ома для участка Ρ†Π΅ΠΏΠΈ

ЗдравствуйтС, ΡƒΠ²Π°ΠΆΠ°Π΅ΠΌΡ‹Π΅ Ρ‡ΠΈΡ‚Π°Ρ‚Π΅Π»ΠΈ сайта Β«Π—Π°ΠΌΠ΅Ρ‚ΠΊΠΈ элСктрика»..

БСгодня ΠΎΡ‚ΠΊΡ€Ρ‹Π²Π°ΡŽ Π½ΠΎΠ²Ρ‹ΠΉ Ρ€Π°Π·Π΄Π΅Π» Π½Π° сайтС ΠΏΠΎΠ΄ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ΠΌ элСктротСхника.

Π’ этом раздСлС я ΠΏΠΎΡΡ‚Π°Ρ€Π°ΡŽΡΡŒ Π² наглядной ΠΈ простой Ρ„ΠΎΡ€ΠΌΠ΅ ΠΎΠ±ΡŠΡΡΠ½ΠΈΡ‚ΡŒ Π’Π°ΠΌ вопросы элСктротСхники. Π‘ΠΊΠ°ΠΆΡƒ сразу, Ρ‡Ρ‚ΠΎ Π΄Π°Π»Π΅ΠΊΠΎ Β ΡƒΠ³Π»ΡƒΠ±Π»ΡΡ‚ΡŒΡΡ Π² тСорСтичСскиС знания ΠΌΡ‹ Π½Π΅ Π±ΡƒΠ΄Π΅ΠΌ, Π½ΠΎΒ Π²ΠΎΡ‚ с основами познакомимся Π² достаточном порядкС.

ΠŸΠ΅Ρ€Π²ΠΎΠ΅, с Ρ‡Π΅ΠΌ я Ρ…ΠΎΡ‡Ρƒ Вас ΠΏΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒ, это с Π·Π°ΠΊΠΎΠ½ΠΎΠΌ Ома для участка Ρ†Π΅ΠΏΠΈ. Π­Ρ‚ΠΎ самый основной Π·Π°ΠΊΠΎΠ½, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π·Π½Π°Ρ‚ΡŒ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ элСктрик.

Π—Π½Π°Π½ΠΈΠ΅ этого Π·Π°ΠΊΠΎΠ½Π° ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ Π½Π°ΠΌ бСспрСпятствСнно ΠΈ Π±Π΅Π·ΠΎΡˆΠΈΠ±ΠΎΡ‡Π½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ значСния силы Ρ‚ΠΎΠΊΠ°, напряТСния (разности ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ²) ΠΈ сопротивлСния Π½Π° участкС Ρ†Π΅ΠΏΠΈ.

ΠšΡ‚ΠΎ Ρ‚Π°ΠΊΠΎΠΉ Ом? НСмного истории

Π—Π°ΠΊΠΎΠ½ Ома ΠΎΡ‚ΠΊΡ€Ρ‹Π» всСм извСстный Π½Π΅ΠΌΠ΅Ρ†ΠΊΠΈΠΉ Ρ„ΠΈΠ·ΠΈΠΊ Π“Π΅ΠΎΡ€Π³ Π‘ΠΈΠΌΠΎΠ½ Ом Π² 1826 Π³ΠΎΠ΄Ρƒ. Π’ΠΎΡ‚ Ρ‚Π°ΠΊ ΠΎΠ½ выглядСл.

Π’ΡΡŽ Π±ΠΈΠΎΠ³Ρ€Π°Ρ„ΠΈΡŽ Π“Π΅ΠΎΡ€Π³Π° Ома я Ρ€Π°ΡΡΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ Π’Π°ΠΌ Π½Π΅ Π±ΡƒΠ΄Ρƒ. ΠŸΡ€ΠΎ это Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ·Π½Π°Ρ‚ΡŒ Π½Π° Π΄Ρ€ΡƒΠ³ΠΈΡ… рСсурсах Π±ΠΎΠ»Π΅Π΅ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ.

Π‘ΠΊΠ°ΠΆΡƒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ самоС Π³Π»Π°Π²Π½ΠΎΠ΅.

Π•Π³ΠΎ ΠΈΠΌΠ΅Π½Π΅ΠΌ Π½Π°Π·Π²Π°Π½ самый основной Π·Π°ΠΊΠΎΠ½ элСктротСхники, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΡ‹ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎ примСняСм Π² слоТных расчСтах ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ, Π½Π° производствС ΠΈ Π² Π±Ρ‹Ρ‚Ρƒ.

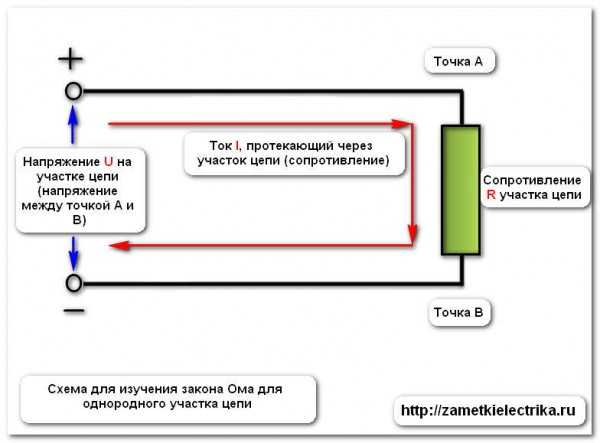

Π—Π°ΠΊΠΎΠ½ Ома для ΠΎΠ΄Π½ΠΎΡ€ΠΎΠ΄Π½ΠΎΠ³ΠΎ участка Ρ†Π΅ΠΏΠΈ выглядит ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

I – Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ°, ΠΈΠ΄ΡƒΡ‰Π΅Π³ΠΎ Ρ‡Π΅Ρ€Π΅Π· участок Ρ†Π΅ΠΏΠΈ (измСряСтся Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…)

U – Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния Π½Π° участкС Ρ†Π΅ΠΏΠΈ (измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ…)

R – Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ сопротивлСния участка Ρ†Π΅ΠΏΠΈ (измСряСтся Π² ΠžΠΌΠ°Ρ…)

Если Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ ΠΎΠ±ΡŠΡΡΠ½ΠΈΡ‚ΡŒ словами, Ρ‚ΠΎ получится, Ρ‡Ρ‚ΠΎ сила Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π°Ρ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ участка Ρ†Π΅ΠΏΠΈ.

ΠŸΡ€ΠΎΠ²Π΅Π΄Π΅ΠΌ экспСримСнт

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ½ΡΡ‚ΡŒ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ Π½Π΅ Π½Π° словах, Π° Π½Π° Π΄Π΅Π»Π΅, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΡƒΡŽΒ ΡΡ…Π΅ΠΌΡƒ:

ЦСль этой ΡΡ‚Π°Ρ‚ΡŒΠΈ β€” это ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒ наглядно, ΠΊΠ°ΠΊ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π·Π°ΠΊΠΎΠ½ Ома для участка Ρ†Π΅ΠΏΠΈ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ я Π½Π° своСм Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ стСндС собрал эту схСму.Β Π‘ΠΌΠΎΡ‚Ρ€ΠΈΡ‚Π΅ Π½ΠΈΠΆΠ΅ ΠΊΠ°ΠΊ ΠΎΠ½Π° выглядит.

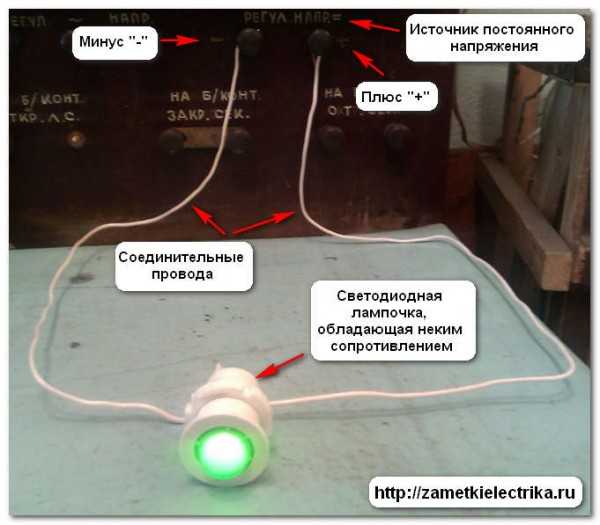

Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ Π² Ρ†Π΅ΠΏΠΈ я Π·Π°ΠΌΠ΅Π½ΠΈΠ» свСтодиодной Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΎΠΉ, ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‰Π΅ΠΉ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ сопротивлСния. ВсС соСдинСния ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠΌ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΌΠ°Ρ€ΠΊΠΈ ΠŸΠ’-1.Β Β ΠšΡ‚ΠΎ Π½Π΅ Π·Π½Π°Π΅Ρ‚ ΠΊΠ°ΠΊ это ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ, Ρ‚ΠΎ Ρ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ мою ΡΡ‚Π°Ρ‚ΡŒΡŽΒ ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠ»ΡŽΡ‡Π° управлСния (избирания) ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ, Π»ΠΈΠ±ΠΎ постоянноС напряТСниС, Π»ΠΈΠ±ΠΎ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅. Π’ нашСм случаС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ постоянноС напряТСния. Π£Ρ€ΠΎΠ²Π΅Π½ΡŒ напряТСния я мСняю с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π»Π°Π±ΠΎΡ€Π°Ρ‚ΠΎΡ€Π½ΠΎΠ³ΠΎ автотрансформатора (ЛАВР).

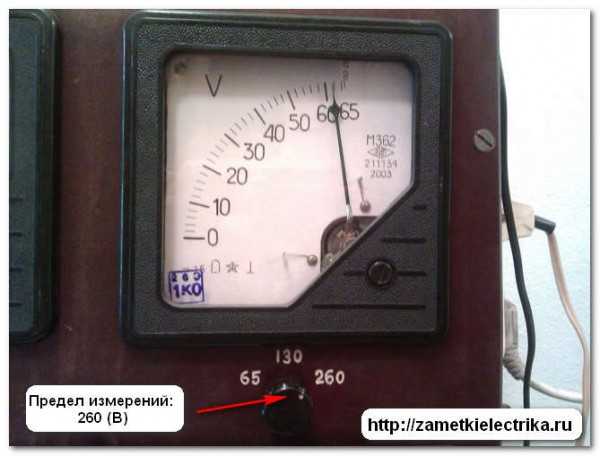

Π’ нашСм экспСримСнтС я Π±ΡƒΠ΄Ρƒ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ напряТСниС Π½Π° участкС Ρ†Π΅ΠΏΠΈ, Ρ€Π°Π²Π½ΠΎΠ΅ 220 (Π’). ΠšΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒ напряТСния Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ смотрим ΠΏΠΎ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Ρƒ.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΌΡ‹ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π³ΠΎΡ‚ΠΎΠ²Ρ‹ провСсти ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ экспСримСнт ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π·Π°ΠΊΠΎΠ½ Ома Π² Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ.

НиТС я ΠΏΡ€ΠΈΠ²Π΅Π΄Ρƒ 3 ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π°. Π’ ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ ΠΌΡ‹ Π±ΡƒΠ΄Π΅ΠΌ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ ΠΈΡΠΊΠΎΠΌΡƒΡŽ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ 2 ΠΌΠ΅Ρ‚ΠΎΠ΄Π°ΠΌΠΈ: с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ ΠΈ практичСским ΠΏΡƒΡ‚Π΅ΠΌ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ β„– 1

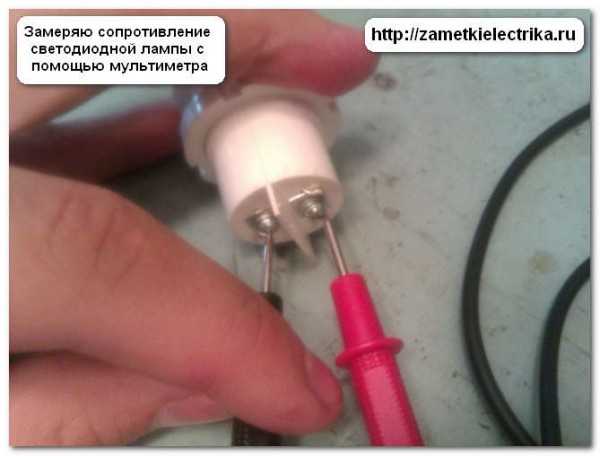

Π’ ΠΏΠ΅Ρ€Π²ΠΎΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Ρ‚ΠΎΠΊ (I) Π² Ρ†Π΅ΠΏΠΈ, зная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ источника постоянного напряТСния ΠΈ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ сопротивлСния свСтодиодной Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ.

НапряТСниС источника постоянного напряТСния составляСт U = 220 (Π’). Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ свСтодиодной Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ Ρ€Π°Π²Π½ΠΎΒ R = 40740 (Ом).

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ Π½Π°ΠΉΠ΄Π΅ΠΌ Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ:

 I = U/R  = 220 / 40740 = 0,0054 (А)

А Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΠΌ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹ΠΉ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ практичСским ΠΏΡƒΡ‚Π΅ΠΌ.Β

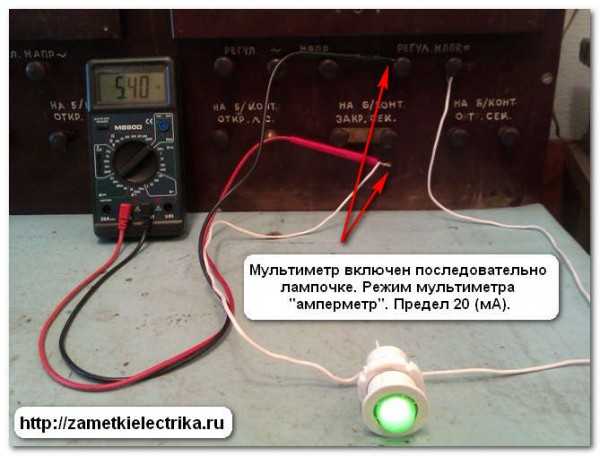

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ свСтодиодной Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ΅Β ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΉ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€, и замСряСм Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ.

На дисплСС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΏΠΎΠΊΠ°Π·Π°Π½ Ρ‚ΠΎΠΊ Ρ†Π΅ΠΏΠΈ. Π•Π³ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€Π°Π²Π½ΠΎ 5,4 (мА) ΠΈΠ»ΠΈ 0,0054 (А),Β Ρ‡Ρ‚ΠΎ соотвСтствуСт Ρ‚ΠΎΠΊΡƒ, Π½Π°ΠΉΠ΄Π΅Π½Π½ΠΎΠΌΡƒ ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ β„–Β 2

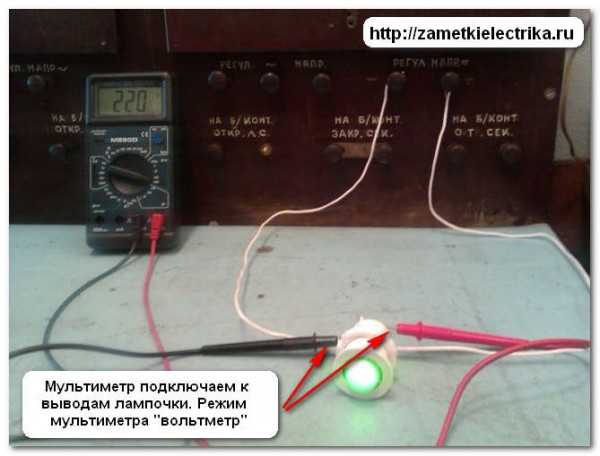

Π’ΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ напряТСниС (U) участка Ρ†Π΅ΠΏΠΈ, зная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ ΠΈ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ сопротивлСния свСтодиодной Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ.

I = 0,0054 (А)

R = 40740 (Ом)

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ Π½Π°ΠΉΠ΄Π΅ΠΌ напряТСниС участка Ρ†Π΅ΠΏΠΈ:

U = I*RΒ  = 0,0054 *40740 = 219,9 (Π’) = 220 (Π’)

А Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΠΌ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹ΠΉ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ практичСским ΠΏΡƒΡ‚Π΅ΠΌ.Β

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ свСтодиодной Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ΅Β ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΉ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€, и замСряСм напряТСниС.

На дисплСС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΏΠΎΠΊΠ°Π·Π°Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния. Π•Π³ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€Π°Π²Π½ΠΎ 220 (Π’), Ρ‡Ρ‚ΠΎ соотвСтствуСт Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ, Π½Π°ΠΉΠ΄Π΅Π½Π½ΠΎΠΌΡƒ ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ Π·Π°ΠΊΠΎΠ½Π° Ома для участка Ρ†Π΅ΠΏΠΈ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ β„–Β 3

Π’ Ρ‚Ρ€Π΅Ρ‚ΡŒΠ΅ΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ сопротивлСниС (R) участка Ρ†Π΅ΠΏΠΈ, зная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ ΠΈ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ напряТСния участка Ρ†Π΅ΠΏΠΈ.

I = 0,0054 (А)

U = 220 (Π’)

ΠžΠΏΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΈ, Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡΡ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ ΠΈ Π½Π°ΠΉΠ΄Π΅ΠΌ сопротивлСниС участка Ρ†Π΅ΠΏΠΈ:

R = U/I = 220/0,0054 = 40740,7 (Ом)

А Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΠΌ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹ΠΉ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ практичСским ΠΏΡƒΡ‚Π΅ΠΌ.

Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ свСтодиодной Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΌΡ‹ измСряСм с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽΒ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠ»Π΅Ρ‰Π΅ΠΉΒ ΠΈΠ»ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

ΠŸΠΎΠ»ΡƒΡ‡Π΅Π½Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ составило R = 40740 (Ом),Β Ρ‡Ρ‚ΠΎ соотвСтствуСт ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ, Π½Π°ΠΉΠ΄Π΅Π½Π½ΠΎΠΌΡƒ ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅.

Как Π»Π΅Π³ΠΊΠΎ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ Π—Π°ΠΊΠΎΠ½ Ома для участка Ρ†Π΅ΠΏΠΈ!!!

Π§Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ ΠΏΡƒΡ‚Π°Ρ‚ΡŒΡΡ ΠΈ Π»Π΅Π³ΠΊΠΎ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ, ΠΌΠΎΠΆΠ½ΠΎ Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ нСбольшой подсказкой, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒΒ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ.

НарисуйтС Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ ΠΈ Π²ΠΏΠΈΡˆΠΈΡ‚Π΅ Π² Π½Π΅Π³ΠΎ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ элСктричСской Ρ†Π΅ΠΏΠΈ, согласно рисунка Π½ΠΈΠΆΠ΅. Π£ Вас Π΄ΠΎΠ»ΠΆΠ½ΠΎ получится Π²ΠΎΡ‚ Ρ‚Π°ΠΊ.

Как этим ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ?

ΠŸΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠΌ-подсказкой ΠΎΡ‡Π΅Π½ΡŒ Π»Π΅Π³ΠΊΠΎ ΠΈ просто. Π—Π°ΠΊΡ€Ρ‹Π²Π°Π΅Ρ‚Π΅ своим ΠΏΠ°Π»ΡŒΡ†Π΅ΠΌ, Ρ‚ΠΎΡ‚ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ Ρ†Π΅ΠΏΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π½Π°ΠΉΡ‚ΠΈ.

Если ΠΎΡΡ‚Π°Π²ΡˆΠΈΠ΅ΡΡ Π½Π° Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ΅ парамСтры располоТСны Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΡƒΡ€ΠΎΠ²Π½Π΅, Ρ‚ΠΎ Π·Π½Π°Ρ‡ΠΈΡ‚ ΠΈΡ… Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠ΅Ρ€Π΅ΠΌΠ½ΠΎΠΆΠΈΡ‚ΡŒ.

Если ΠΆΠ΅ ΠΎΡΡ‚Π°Π²ΡˆΠΈΠ΅ΡΡ Π½Π° Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ΅ парамСтры располоТСны Π½Π° Ρ€Π°Π·Π½ΠΎΠΌ ΡƒΡ€ΠΎΠ²Π½Π΅, Ρ‚ΠΎ Ρ‚ΠΎΠ³Π΄Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ Π½Π° Π½ΠΈΠΆΠ½ΠΈΠΉ.

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ°-подсказки Π’Ρ‹ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚Π΅ ΠΏΡƒΡ‚Π°Ρ‚ΡŒΡΡ Π² Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅. Но Π»ΡƒΡ‡ΡˆΠ΅ всС Ρ‚Π°ΠΊΠΈ Π΅Π΅ Π²Ρ‹ΡƒΡ‡ΠΈΡ‚ΡŒ, ΠΊΠ°ΠΊ Ρ‚Π°Π±Π»ΠΈΡ†Ρƒ умноТСния.

Π’Ρ‹Π²ΠΎΠ΄Ρ‹

Π’ Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΠΈ ΡΡ‚Π°Ρ‚ΡŒΠΈ сдСлаю Π²Ρ‹Π²ΠΎΠ΄.

ЭлСктричСский Ρ‚ΠΎΠΊ β€” это Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ элСктронов ΠΎΡ‚ Ρ‚ΠΎΡ‡ΠΊΠΈΒ Π’ с ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠΌ минус ΠΊ точкС А с ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠΌ плюс. И Ρ‡Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ этими Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ, Ρ‚Π΅ΠΌ большС элСктронов пСрСмСстится ΠΈΠ· Ρ‚ΠΎΡ‡ΠΊΠΈ Π’ Π² Ρ‚ΠΎΡ‡ΠΊΡƒ А, Ρ‚.Π΅. Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ увСличится, ΠΏΡ€ΠΈ условии, Ρ‡Ρ‚ΠΎ сопротивлСниС Ρ†Π΅ΠΏΠΈ останСтся Π½Π΅ΠΈΠ·ΠΌΠ΅Π½Π½Ρ‹ΠΌ.

Но сопротивлСниС Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ противодСйствуСт ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π½ΠΈΡŽ элСктричСского Ρ‚ΠΎΠΊΠ°. И Ρ‡Π΅ΠΌ большС сопротивлСниС Π² Ρ†Π΅ΠΏΠΈ (ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ соСдинСниС Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… Π»Π°ΠΌΠΏΠΎΡ‡Π΅ΠΊ), Ρ‚Π΅ΠΌ мСньшС Π±ΡƒΠ΄Π΅Ρ‚ Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ, ΠΏΡ€ΠΈ Π½Π΅ΠΈΠ·ΠΌΠ΅Π½Π½ΠΎΠΌ напряТСнии сСти.

P.S. Π’ΡƒΡ‚ Π² ΠΈΠ½Ρ‚Π΅Ρ€Π½Π΅Ρ‚Π΅ нашСл ΡΠΌΠ΅ΡˆΠ½ΡƒΡŽ, Π½ΠΎ ΠΏΠΎΡΡΠ½ΡΡŽΡ‰ΡƒΡŽ ΠΊΠ°Ρ€ΠΈΠΊΠ°Ρ‚ΡƒΡ€Ρƒ Π½Π° Ρ‚Π΅ΠΌΡƒ Π·Π°ΠΊΠΎΠ½Π° Ома для участка Ρ†Π΅ΠΏΠΈ.Β

Если ΡΡ‚Π°Ρ‚ΡŒΡ Π±Ρ‹Π»Π° Π’Π°ΠΌ ΠΏΠΎΠ»Π΅Π·Π½Π°, Ρ‚ΠΎ ΠΏΠΎΠ΄Π΅Π»ΠΈΡ‚Π΅ΡΡŒ Π΅ΠΉ со своими Π΄Ρ€ΡƒΠ·ΡŒΡΠΌΠΈ:


zametkielectrika.ru

Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ элСктричСской Ρ†Π΅ΠΏΠΈ. Π—Π°ΠΊΠΎΠ½ Ома

ЭлСктричСская Ρ†Π΅ΠΏΡŒ состоит ΠΈΠ· источника энСргии ΠΈ Π΅Π΅ ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠΎΠ², Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… элСктричСская энСргия прСобразуСтся Π² Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π²ΠΈΠ΄ энСргии – Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΡƒΡŽ, Π»ΡƒΡ‡ΠΈΡΡ‚ΡƒΡŽ, ΠΌΠ΅Ρ…Π°Π½ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΈ Ρ‚.Π΄.

Π’ качСствС источников элСктричСской энСргии Π² Ρ†Π΅ΠΏΠΈ ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ элСктрохимичСскиС источники, солнСчныС Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ, тСрмоэлСктропрСобразоватСли, элСктричСскиС Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹.

На ΠΏΠΎΠ»ΡŽΡΠ°Ρ… источника энСргии получаСтся Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ ΡƒΡ€ΠΎΠ²Π½ΠΈ элСктричСских зарядов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ стрСмятся Π²Ρ‹Ρ€Π°Π²Π½ΠΈΠ²Π°Ρ‚ΡŒΡΡ Ρ‡Π΅Ρ€Π΅Π· ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ†Π΅ΠΏΡŒ ΠΏΠΎΠ΄ дСйствиСм элСктродвиТущСй силы (э.Π΄.с.), ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎ Ρ‚ΠΎΠΌΡƒ, ΠΊΠ°ΠΊ ΡƒΡ€ΠΎΠ²Π½ΠΈ Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… сосудах, соСдинСнных ΠΌΠ΅ΠΆΠ΄Ρƒ собой Ρ‚Ρ€ΡƒΠ±ΠΊΠΎΠΉ, стрСмятся Π²Ρ‹Ρ€Π°Π²Π½ΠΈΠ²Π°Ρ‚ΡŒΡΡ ΠΏΠΎΠ΄ дСйствиСм давлСния водяного столба.

Π­.Π΄.с. ΠΈΠΌΠ΅Π΅Ρ‚ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΡƒΡŽ ΠΏΡ€ΠΈΡ€ΠΎΠ΄Ρƒ с напряТСниСм. Π’ Ρ†Π΅ΠΏΠΈ с источниками Ρ‚ΠΎΠΊΠ° э.Π΄.с. Ρ€Π°Π²Π½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π½Π° Π·Π°ΠΆΠΈΠΌΠ°Ρ… источника Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΈ отсутствии Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΈ Ρ€Π°Π·ΠΎΠΌΠΊΠ½ΡƒΡ‚ΠΎΠΉ внСшнСй Ρ†Π΅ΠΏΠΈ.

ΠŸΡ€ΠΈΠ½ΡΡ‚ΠΎ ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΊ Π²ΠΎ внСшнСй Ρ†Π΅ΠΏΠΈ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ ΠΎΡ‚ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ полюса (+) ΠΊ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ (-), Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ΠΊΠ°ΠΊ Π±Ρ‹ ΠΎΡ‚ Π²Π΅Ρ€Ρ…Π½Π΅Π³ΠΎ уровня ΠΊ Π½ΠΈΠΆΠ½Π΅ΠΌΡƒ.

Π Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ источники э.Π΄.с. ΠΈ источники Ρ‚ΠΎΠΊΠ°. Π£ идСального источника э.Π΄.с. напряТСниС Π½Π° Π·Π°ΠΆΠΈΠΌΠ°Ρ… Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ ΠΏΡ€ΠΈ Π»ΡŽΠ±Ρ‹Ρ… Ρ‚ΠΎΠΊΠ°Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. Π’ Ρ€Π΅Π°Π»ΡŒΠ½Ρ‹Ρ… условиях, ΠΎΠ΄Π½Π°ΠΊΠΎ, всякий источник э.Π΄.с. ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ собствСнным Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠΌ сопротивлСниСм, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ происходит ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π½Π° Π·Π°ΠΆΠΈΠΌΠ°Ρ… Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ источника э.Π΄.с. напряТСниС мСняСтся Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… Π² зависимости ΠΎΡ‚ Ρ‚ΠΎΠΊΠ° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. На схСмах Ρ€Π΅Π°Π»ΡŒΠ½Ρ‹ΠΉ источник э.Π΄.с. ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ ΠΊΠ°ΠΊ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ соСдинСнныС источники э.Π΄.с. ΠΈ Π΅Π³ΠΎ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π΅ сопротивлСниС.

Π’ Ρ†Π΅ΠΏΠΈ с ΠΈΠ΄Π΅Π°Π»ΡŒΠ½Ρ‹ΠΌ источником Ρ‚ΠΎΠΊΠ° Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΎΡΡ‚Π°Π²Π°Ρ‚ΡŒΡΡ Π½Π΅ΠΈΠΌΠ΅Π½Π½Ρ‹ΠΌ Ρ‚ΠΎΠΊ ΠΏΡ€ΠΈ любом сопротивлСнии ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠ° энСргии. Π’ Ρ€Π΅Π°Π»ΡŒΠ½Ρ‹Ρ… условиях Π² Ρ†Π΅ΠΏΠΈ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ ΠΊ источнику Ρ‚ΠΎΠΊΠ°, сила Ρ‚ΠΎΠΊΠ° мСняСтся Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… Π² зависимости ΠΎΡ‚ сопротивлСния ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠ°. Π’Π°ΠΊΠΎΠΉ Ρ€Π΅Π°Π»ΡŒΠ½Ρ‹ΠΉ источник Ρ‚ΠΎΠΊΠ° Π½Π° расчСтных схСмах ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ ΠΊΠ°ΠΊ ΠΈΠ΄Π΅Π°Π»ΡŒΠ½Ρ‹ΠΉ, Π½ΠΎ с Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΌ Π½Π° Π΅Π³ΠΎ Π·Π°ΠΆΠΈΠΌΠ°Ρ… ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½Ρ‹ΠΌ рСзистивным сопротивлСниС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Ρ€Π°Π²Π½ΠΎ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΌΡƒ ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ источника.

Π’ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ΠΎΠΉ Ρ†Π΅ΠΏΠΈ, сила Ρ‚ΠΎΠΊΠ° Π½Π° всСх участках Ρ†Π΅ΠΏΠΈ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Π°.


Она зависит ΠΎΡ‚ э.Π΄.с. Π• источника ΠΈ ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ сопротивлСния R-Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΡŽΡ‰Π΅ΠΉ противодСйствиС элСктричСской Ρ†Π΅ΠΏΠΈ Ρ‚ΠΎΠΊΡƒ, ΠΈ опрСдСляСтся Π·Π°ΠΊΠΎΠ½ΠΎΠΌ Ома, Π²Ρ‹Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠΌ Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ э.Π΄.с. Π•(Π’) ΠΈ сопротивлСниСм R (Ом)

Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ всСй Ρ†Π΅ΠΏΠΈ R Ρ€Π°Π²Π½ΠΎ суммС сопротивлСний Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠ³ΠΎ (внСшнСго) участка Ρ†Π΅ΠΏΠΈ RΠ½ ΠΈ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ сопротивлСния источника Ρ‚ΠΎΠΊΠ° RΠ²Π½


Π—Π°ΠΊΠΎΠ½ Ома ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ ΠΊΠΎ всС Ρ†Π΅ΠΏΠΈ ΠΈ ΠΊ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΌ Π΅Π΅ участкам.

Π“Π΄Π΅ I-сила Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ; U1 – напряТСниС Π½Π° сопротивлСнии R1 ;U2 –напряТСниС Π½Π° сопротивлСнии R2; U3- ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΌ сопротивлСнии источника Ρ‚ΠΎΠΊΠ° RΠ²Π½.

НапряТСниС Π½Π° Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΌ сопротивлСнии Ρ†Π΅ΠΏΠΈ часто Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ΠΌ напряТСния.

Π‘ΡƒΠΌΠΌΠ° напряТСний Π½Π° ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… участках Ρ†Π΅ΠΏΠΈ Ρ€Π°Π²Π½Π° элСктродвиТущСй силС (э.Π΄.с.) источника:

Из этого равСнства слСдуСт, Ρ‡Ρ‚ΠΎ напряТСниС ΠΈ общая э.Π΄.с. Π² Ρ†Π΅ΠΏΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Π΅ Π·Π½Π°ΠΊΠΈ ΠΈ ΠΈΡ… ΡƒΠ΄ΠΎΠ±Π½ΠΎ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ графичСски.

Для большСй наглядности ΠΈ уяснСния взаимодСйствия напряТСния Π½Π° элСмСнтах Ρ†Π΅ΠΏΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠ±Π΅Π³Π½ΡƒΡ‚ΡŒ Π²Ρ‹ΡˆΠ΅ Π±Ρ‹Π»ΠΈ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ графичСскиС изобраТСния. На Π½ΠΈΡ… Π΄Π»ΠΈΠ½Π½Π° ΠΎΡ‚Ρ€Π΅Π·ΠΊΠΎΠ², ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΡ… напряТСниС, ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° ΠΈΡ… значСниям.

Если сопротивлСниС внСшнСй Ρ†Π΅ΠΏΠΈ RΠ½ стало нСбольшим ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ со Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠΌ сопротивлСниСм RΠ²Π½ источника ΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΎ Ρ€Π°Π²Π½ΠΎ Π½ΡƒΠ»ΡŽ, Ρ‚ΠΎ Π² Ρ†Π΅ΠΏΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Ρ€Π΅ΠΆΠΈΠΌ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания источника энСргии. Π‘ΠΈΠ»Π° Ρ‚ΠΎΠΊΠ° IΠΊ ΠΏΡ€ΠΈ этом ΠΌΠΎΠΆΠ΅Ρ‚ Π΄ΠΎΡΡ‚ΠΈΠ³Π°Ρ‚ΡŒ ΠΎΡ‡Π΅Π½ΡŒ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ сопротивлСниС RΠ²Π½ Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΎ Ρ€Π°Π· мСньшС сопротивлСния Ρ‚ΠΎΠΊΠΎΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠΎΠ². Π‘ΠΈΠ»Π° Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ происходит, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΡ€ΠΈ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΈ изоляции, ΠΊΠΎΠ³Π΄Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΈΠ΄ΡƒΡ‰ΠΈΠ΅ ΠΎΡ‚ источника Ρ‚ΠΎΠΊΠ° ΠΊ Ρ‚ΠΎΠΊΠΎΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΡƒ, ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ΡΡ (Π·Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‚ΡΡ) ΠΌΠ΅ΠΆΠ΄Ρƒ собой.

Π’ ΠΎΠ±Ρ‰Π΅ΠΌ случаС Π·Π°ΠΊΠΎΠ½ Ома ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ вписан Π² Ρ‚Ρ€Π΅Ρ… Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π°Ρ…:

Для удобства всСгда Π»ΡƒΡ‡ΡˆΠ΅ всСго Π² Π³ΠΎΠ»ΠΎΠ²Π΅ Π΄Π΅Ρ€ΠΆΠ° Ρ‚Π°ΠΊ Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹ΠΉ β€œΡ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ ΠžΠΌΠ°β€, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ всСгда ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Π½ΡƒΠΆΠ½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ, Ссли мыслСнно Π·Π°ΠΊΡ€Ρ‹Ρ‚ΡŒ Ρ‚ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ.

Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π·Π°ΠΊΠΎΠ½ Ома Π² Ρ‚ΠΎΠΌ Π²ΠΈΠ΄Π΅, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΎΠ½ здСсь рассмотрСн, ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΠΌ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для Ρ†Π΅ΠΏΠ΅ΠΉ постоянного Ρ‚ΠΎΠΊΠ° с Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌ сопротивлСниСм (Π»Π°ΠΌΠΏΡ‹ накаливания, Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹, рСзисторы). Активным называСтся Ρ‚Π°ΠΊΠΎΠ΅ сопротивлСниС, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ происходит Π½Π΅ΠΎΠ±Ρ€Π°Ρ‚ΠΈΠΌΡ‹ΠΉ процСсс прСвращСния элСктричСской энСргии Π² Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π²ΠΈΠ΄ энСргии.

treugoma.ru

Π—Π°ΠΊΠΎΠ½ Ома Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰ΠΈΠΌ Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡΠΌ |

Π“Π΅ΠΎΡ€Π³ Π‘ΠΈΠΌΠΎΠ½ Ом Ρ€ΠΎΠ΄ΠΈΠ²ΡˆΠΈΠΉΡΡ Π² 1789 Π³ΠΎΠ΄Ρƒ Π² сСмьС Π±Π΅Π΄Π½ΠΎΠ³ΠΎ слСсаря, Π²Ρ‹Π΄Π°ΡŽΡ‰ΠΈΠΉΡΡ Π½Π΅ΠΌΠ΅Ρ†ΠΊΠΈΠΉ Ρ„ΠΈΠ·ΠΈΠΊ, ΠΏΠΎΠ΄Π°Ρ€ΠΈΠ²ΡˆΠΈΠΉ всСм Π½Π°ΠΌ свой Π·Π½Π°ΠΌΠ΅Π½ΠΈΡ‚Ρ‹ΠΉ Β«Π—Π°ΠΊΠΎΠ½ Ома». ΠŸΡ€ΠΎΡΡ‚ΠΎΡ‚Π° ΠΏΡ€ΠΈΠ·Π½Π°ΠΊ гСния, ΠΈ ΠΏΠΎΡ‚ΠΎΠΌΡƒ сочСтаниС ΠΈΠ· Ρ‚Ρ€Ρ‘Ρ… Π±ΡƒΠΊΠ² Β Π½Π°Π΄Ρ‘ΠΆΠ½ΠΎ въСлось Π² ΡˆΠΊΠΎΠ»ΡŒΠ½ΡƒΡŽ ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΡƒ ΠΏΠΎ Ρ„ΠΈΠ·ΠΈΠΊΠ΅. Π’ этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ Π½ΠΈΡ‡Π΅Π³ΠΎ Π½ΠΎΠ²ΠΎ Π²Ρ‹ Π½Π΅ Π½Π°ΠΉΠ΄Ρ‘Ρ‚Π΅, лишь Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΈ ΠΎ Ρ‚ΠΎΠΌ, ΠΊΠ°ΠΊ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π·Π°ΠΊΠΎΠ½ΠΎΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π·Π½Π°Ρ‚ΡŒ ΠΈ ΡƒΠ²Π°ΠΆΠ°Ρ‚ΡŒ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡŒ – Π—Π°ΠΊΠΎΠ½ΠΎΠΌ Ома.

Π—Π°ΠΊΠΎΠ½ Ома:

«НС знаСшь Π·Π°ΠΊΠΎΠ½Π° Ома – сиди Π΄ΠΎΠΌΠ°Β». Ом (Π½Π°Π·Π²Π°Π½Π° Π² Ρ‡Π΅ΡΡ‚ΡŒ Π“Π΅ΠΎΡ€Π³Π° Π‘ΠΈΠΌΠΎΠ½Π° Ома) – обозначаСтся ΠΊΠ°ΠΊ Ом, ΠΈΠ»ΠΈ Ξ© ΠΈ являСтся Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ измСрСния элСктричСского сопротивлСния, Π² систСмС (БИ) (мСТдународная систСма Π΅Π΄ΠΈΠ½ΠΈΡ† измСрСния). Один Ом Ρ€Π°Π²Π΅Π½ элСктричСскому ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°, Π² случаС, ΠΊΠΎΠ³Π΄Π° ΠΊ Π½Π΅ΠΌΡƒ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΎ элСктричСскоС напряТСниС ΠΎΠ΄ΠΈΠ½ Π²ΠΎΠ»ΡŒΡ‚, Π° сила постоянного Ρ‚ΠΎΠΊΠ° проходящСго Ρ‡Π΅Ρ€Π΅Π· этот ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ Ρ€Π°Π²Π½Π° ΠΎΠ΄ΠΈΠ½ Π°ΠΌΠΏΠ΅Ρ€. Β«Π‘ΠΈΠ»Π° Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽΒ»

ЕстСствСнно, ΠΊΠ°ΠΊ ΠΈ любой Π΄Ρ€ΡƒΠ³ΠΎΠΉ физичСский Π·Π°ΠΊΠΎΠ½, Π·Π°ΠΊΠΎΠ½ Ома ΠΈΠΌΠ΅Π΅Ρ‚ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ: I=U/R. Π€ΠΎΡ€ΠΌΡƒΠ»Π° ΠΎΡ‡Π΅Π½ΡŒ проста ΠΈ Π²Ρ‹ Π±Π΅Π· особого Ρ‚Ρ€ΡƒΠ΄Π° Π΅Ρ‘ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚Π΅, Π° для Π½Π°ΠΈΠ»ΡƒΡ‡ΡˆΠ΅Π³ΠΎ усвоСния Π΄Π°Π½Π½ΠΎΠΉ закономСрности я Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ Π²Π°ΠΌ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ рисунок β„–1.

Рисунок β„–1 – Π€ΠΎΡ€ΠΌΡƒΠ»Π° Π—Π°ΠΊΠΎΠ½Π° Ома Π² Π²ΠΈΠ΄Π΅ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ°

Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎ Π±Ρ‹ Π½Π΅ ΠΏΡƒΡ‚Π°Ρ‚ΡŒΡΡ Π² Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ Π²Π°ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΠ·ΠΎΠ±Ρ€Π°Π·ΠΈΡ‚ΡŒ Π΅Ρ‘ Π² Π²ΠΈΠ΄Π΅ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° (рисунок β„–1), Π΄Π°Π»Π΅Π΅ Π²Ρ‹ просто Π·Π°ΠΊΡ€Ρ‹Π²Π°Π΅Ρ‚Π΅ ΠΏΠ°Π»ΡŒΡ†Π΅ΠΌ Ρ‚Ρƒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ Π½Π°ΠΉΡ‚ΠΈ ΠΈ Π²Π°ΠΌ сразу станСт ясно Ρ‡Ρ‚ΠΎ Π½Π° Ρ‡Ρ‚ΠΎ Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΈΠ»ΠΈ ΡƒΠΌΠ½ΠΎΠΆΠΈΡ‚ΡŒ.

Из Π·Π°ΠΊΠΎΠ½Π° Ома Π²Ρ‹Ρ‚Π΅ΠΊΠ°Π΅Ρ‚ ΠΌΠ½ΠΎΠ³ΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ» (Π½Π° ΠΏΡ€ΠΈΠΌΠ΅Ρ€ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° P = U*I). И Π΅Π»ΠΈ Π²Ρ‹ Π½Π΅ ΠΎΡ‡Π΅Π½ΡŒ Ρ‚ΠΎ ΡΠΈΠ»ΡŒΠ½Ρ‹ Π² Ρ„ΠΈΠ·ΠΈΠΊΠ΅ ΠΈ ΠΌΠ°Ρ‚Π΅ΠΌΠ°Ρ‚ΠΈΠΊΠ΅ Π½Π΅ ΡƒΡ‚Ρ€ΡƒΠΆΠ΄Π°ΠΉΡ‚Π΅ΡΡŒ Π·ΡƒΠ±Ρ€Ρ‘ΠΆΠΊΠΎΠΉ ΠΈΠ»ΠΈ Π²Ρ‹Π²ΠΎΠ΄ΠΎΠΌ Π΄Π°Π½Π½Ρ‹Ρ… Ρ„ΠΎΡ€ΠΌΡƒΠ» (хотя ΠΏΠΎΠ½ΠΈΠΌΠ°Ρ‚ΡŒ Π²Ρ‹ ΠΈΡ… просто обязаны) Π° просто Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ΡΡŒ ΠΎΡ€ΠΈΠ³ΠΈΠ½Π°Π»ΡŒΠ½ΠΎΠΉ ΡˆΠΏΠ°Ρ€Π³Π°Π»ΠΊΠΎΠΉ рисунок β„–2

Рисунок β„–2 – Бписок Ρ„ΠΎΡ€ΠΌΡƒΠ», Π²Ρ‹Ρ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΡ… ΠΈΠ· Π·Π°ΠΊΠΎΠ½ Ома

НадСюсь, эта информация пригодится Π²Π°ΠΌ, Π² Ρ‚ΠΎΡ‚ ΠΌΠΎΠΌΠ΅Π½Ρ‚, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ Ρ€Π΅ΡˆΠΈΡ‚Π΅ ΠΎΡΠ²ΠΎΠΈΡ‚ΡŒ Π·Π°ΠΊΠΎΠ½ Ома πŸ™‚

P.S.: Π― постарался наглядно ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΈ ΠΎΠΏΠΈΡΠ°Ρ‚ΡŒ Π½Π΅ Ρ…ΠΈΡ‚Ρ€Ρ‹Π΅ совСты. НадСюсь, Ρ‡Ρ‚ΠΎ Ρ…ΠΎΡ‚ΡŒ Ρ‡Ρ‚ΠΎ-Ρ‚ΠΎ Π²Π°ΠΌ пригодятся. Но это Π΄Π°Π»Π΅ΠΊΠΎ Π½Π΅ всё Ρ‡Ρ‚ΠΎ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹Π΄ΡƒΠΌΠ°Ρ‚ΡŒ, Ρ‚Π°ΠΊ Ρ‡Ρ‚ΠΎ Π΄Π΅Ρ€Π·Π°ΠΉΡ‚Π΅, ΠΈ ΡˆΡ‚ΡƒΠ΄ΠΈΡ€ΡƒΠΉΡ‚Π΅ сайт http://bip-mip.com/Β

bip-mip.com

Π—Π°ΠΊΠΎΠ½ Ома

β€” ΠΏΠΎΠΆΠ°Π»ΡƒΠΉ самый Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΉ Π·Π°ΠΊΠΎΠ½ Π² элСктроникС.

ΠœΠ½ΠΎΠ³ΠΈΡ… Π½Π°Ρ‡Π°Π½Π°ΡΡŽΡ‰ΠΈΡ… ΠΎΡ‚ΠΏΡƒΠ³ΠΈΠ²Π°Π΅Ρ‚ Π΅Π³ΠΎ строгая книТная Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ°, Π·Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ кроСтся простота Π΅Π³ΠΎ примСнСния.

Π—Π°ΠΊΠΎΠ½ Ома гласит: Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° Π½Π° участкС Ρ†Π΅ΠΏΠΈ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ, ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½ΠΎΠΌΡƒ ΠΊ этому участку, ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π΅Π³ΠΎ ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ:

Β

U=IxR; R=U/I;Β I=U/R;
Π³Π΄Π΅ I – это Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ, измСряСтся Π² АмпСрах
Β Β Β U – это напряТСниС, измСряСтся Π² Π’ΠΎΠ»ΡŒΡ‚Π°Ρ…
Β Β Β R – это сопротивлСниС, измСряСтся Π² ΠžΠΌΠ°Ρ…

Данная Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° ΠΎΡ‡Π΅Π½ΡŒ проста, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π±Ρ‹Π»ΠΎ ΠΏΡ€ΠΎΡ‰Π΅ Π΅Ρ‘ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°Ρ€ΠΈΡΠΎΠ²Π°Ρ‚ΡŒ сСбС Π½Π° лююбом листкС Π±ΡƒΠΌΠ°Π³ΠΈ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ, ΠΊΠΎΡ‚Ρ€Ρ‹ΠΉ Π²Ρ‹ Π²ΠΈΠ΄ΠΈΡ‚Π΅ Π½ΠΈΠΆΠ΅. Π­Ρ‚ΠΎ магичСский Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ Π·Π°ΠΊΠΎΠ½Π° Ома β€” Π·Π°ΠΊΡ€Ρ‹Π² Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Π²Π°ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π½Π°ΠΉΡ‚ΠΈ, Π½Π° ΠΎΡΡ‚Π°Π²ΡˆΠ΅ΠΉΡΡ части Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° Π²Ρ‹ ΡƒΠ²ΠΈΠ΄ΠΈΡ‚Π΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡƒΡŽ Π²Π°ΠΌ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ.

Β

Β

Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΌΡ‹ Π·Π½Π°Π΅ΠΌ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ‚ΠΎΠΊ ΠΈ напряТСниС Π»Π°ΠΌΠΏΡ‹ (Π½Π° Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°Ρ… для Ρ„ΠΎΠ½Π°Ρ€ΠΈΠΊΠΎΠ² ΠΎΠ½ΠΈ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ прямо Π½Π° Ρ†ΠΎΠΊΠΎΠ»Π΅). Как ΠΆΠ΅ Π½Π°ΠΉΡ‚ΠΈ сопротивлСниС Π½ΠΈΡ‚ΠΈ накаливания этой Π»Π°ΠΌΠΏΡ‹? ВсС просто, Π·Π°ΠΊΡ€Ρ‹Π²Π°Π΅ΠΌ сопротивлСниС Π² Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ΅ ΠΈ Π²ΠΈΠ΄ΠΈΠΌ, Ρ‡Ρ‚ΠΎ остаСтся напряТСниС дСлСнноС на Ρ‚ΠΎΠΊ:

Π”Π°Π½ΠΎ:

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ Ρ‚ΠΎΠΊΠ° 6.3 Π’ (Π’ΠΎΠ»ΡŒΡ‚Π°) (Аккамулятор)

Π›Π°ΠΌΠΏΠ° Π½Π° 6.3 Π’ΠΎΠ»ΡŒΡ‚Π°, 100 мА (ΠΌΠΈΠ»ΠΈ АмпСр)

Β

Богластно Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌ ΠΎΡ‚Π²Π΅Ρ‚: 6.3/100 = 0.63 Π’Π΅Ρ€Π±Π»ΡŽΠ΄Π°.

Β

ЛиричСскоС отступлСниС 1:

ΠŸΠΎΡ‡Π΅ΠΌΡƒ Π²Π΅Ρ€Π±Π»ΡŽΠ΄Ρ‹? Π”Π° ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ Π’ΠΎΠ»ΡŒΡ‚Ρ‹ Π½ΡƒΠΆΠ½ΠΎ Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° Π°ΠΌΠΏΠ΅Ρ€Ρ‹, Π° ΠΌΠΈΠ»ΠΈ Π’ΠΎΠ»Ρ‚Ρ‹ Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° ΠΌΠΈΠ»ΠΈ Π°ΠΌΠΏΠ΅Ρ€Ρ‹, Π° ΠΌΠΈΠΊΡ€ΠΎ Π’ΠΎΠ»ΡŒΡ‚Ρ‹ Π΄Π΅Π»Π°Ρ‚ΡŒ Π½Π° ΠΌΠΈΠΊΡ€ΠΎ АмпСры. ΠŸΡ€ΠΈ нСсоблюдСнии Π΄Π°Π½Π½ΠΎΠ³ΠΎ условия ΠΈΡ‚ΠΎΠ³ Ρƒ нас Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹Ρ€Π°ΠΆΠ΅Π½ Π²Π΅Ρ€ΡŽΠ»ΡŽΠ΄Π°ΠΌΠΈ ΠΈ ΠΊΠΎΠ»-Π²ΠΎΠΌ ΡΡŠΠ΅Π΄Π΅Π½Π½Ρ‹Ρ… вашСй Π±Π°Π±ΡƒΡˆΠΊΠΎΠΉ яблок, Π½Π° Π΅Ρ‘ ΡˆΠ΅ΡΡ‚Π½Π°Π΄Ρ†Π°Ρ‚ΠΈΠ»Π΅Ρ‚ΠΈΠ΅.

Β

Ну Ρ‚Π°ΠΊ Π²ΠΎΡ‚, сдСлаСм ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ – 6.3 Π’ / 0.1 А,Ссли ΠΊΠΎΠΌΡƒ понравится 6300 ΠΌΠ’ Π΄Π΅Π»ΠΈΠΌ Π½Π° 100 мА – Π΄ΠΎΠ»ΠΆΠ΅Π½ получится искомый Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚. А Π΅ΠΆΠ»ΠΈ ΡƒΠΆ ΠΈ совсСм Π½Π΅Π²Ρ‚Π΅Ρ€ΠΏΡ‘ΠΆ всё это ΠΌΠΎΠΆΠ½ΠΎ пСрСвСсти ΠΌΠΈΠΊΡ€ΠΎ Π’ΠΎΠ»ΡŒΡ‚Ρ‹ ΠΈ ΠΌΠΈΠΊΡ€ΠΎ АмпСры.

ЛиричСскоС отступлСниС 2:

Для ΠΏΡ‹Ρ‚Π»ΠΈΠ²Ρ‹Ρ… ΡƒΠΌΠΎΠ² Π±ΡƒΠ΄Π΅Ρ‚ нСлишним Π·Π½Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹ΠΉ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ Π±ΡƒΠ΄Π΅Ρ‚ Π²Π΅Ρ€Π΅Π½ для Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰Π΅ΠΉ (Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ) Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ. Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ ΠΆΠ΅ Ρ…ΠΎΠ»ΠΎΠ΄Π½ΠΎΠΉ Π½ΠΈΡ‚ΠΈ Π½Π°ΠΊΠ°Π»Π° Π±ΡƒΠ΄Π΅Ρ‚ Π³ΠΎΡ€Π°Π·Π΄ΠΎ мСньшС.

Β

ЛиричСскоС отступлСниС 3:

ΠšΡΡ‚Π°Ρ‚ΠΈ Π»Π°ΠΌΠΏΡ‹ накаливания ΠΈΠ½ΠΎΠ³Π΄Π° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΊΠ°ΠΊ стабилизаторы Ρ‚ΠΎΠΊΠ°.

Β

Π§Ρ‚ΠΎΠ±Ρ‹ Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΠΎΠ½ΡΡ‚ΡŒ слова напряТСниС, сопротивлСниС ΠΏΡ€ΠΈΠ²Π΅Π΄Ρƒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€:

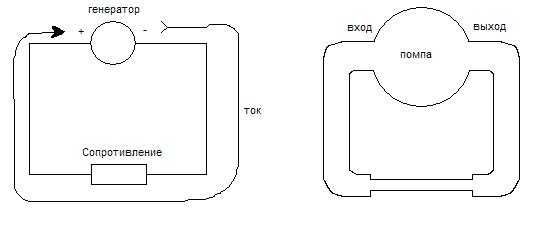

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΠΌ насос, Ρƒ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π΅ΡΡ‚ΡŒ Π²Ρ…ΠΎΠ΄ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄ для Π²ΠΎΠ΄Ρ‹ – ΠΏΡƒΡΡ‚ΡŒ это Π±ΡƒΠ΄Π΅Ρ‚ Ρƒ нас источником Ρ‚ΠΎΠΊΠ° с ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ 12 Π»ΠΈΡ‚Ρ€ΠΎΠ² Π²ΠΎΠ΄Ρ‹… Извиняюсь – 12 Π’ΠΎΠ»ΡŒΡ‚. Π”Π°Π»Π΅Π΅ Ρ‚Ρ€ΡƒΠ±ΠΎΠΉ соСдиняСм Π²Ρ…ΠΎΠ΄ с Π²Ρ‹Ρ…ΠΎΠ΄ΠΎΠΌ ΠΏΠΎΠΌΠΏΡ‹ ΠΈ Π·Π°Π»ΠΈΠ²Π°Π΅ΠΌ Π² систСму Π²ΠΎΠ΄Ρƒ. Π˜Ρ‚Π°ΠΊ, ΠΌΡ‹ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌ ΡΠ°ΠΌΡƒΡŽ ΠΏΡ€ΠΎΡΡ‚ΡƒΡŽ Π³ΠΈΠ΄Ρ€Π°Π²Π»ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ систСму. Когда насос Π²ΠΊΠ»ΡŽΡ‡Π΅Π½, Π²ΠΎΠ΄Π° Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Ρ†ΠΈΡ€ΠΊΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎ ΠΊΡ€ΡƒΠ³Ρƒ, Ρ‡Π΅ΠΌ большС ΠΌΡ‹ Π΄Π°Π΅ΠΌ мощности насосу, Ρ‚Π΅ΠΌ быстрСС эта Π²ΠΎΠ΄Π° Ρ†ΠΈΡ€ΠΊΡƒΠ»ΠΈΡ€ΡƒΠ΅Ρ‚. Π’Π°ΠΊ Π²ΠΎΡ‚ Π² Π΄Π°Π½Π½ΠΎΠΌ случаС ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ Π²ΠΎΠ΄Ρ‹ Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΌ участкС – это Ρ‚ΠΎΠΊ, Π° Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° Ρ‚Ρ€ΡƒΠ±Ρ‹, ΠΎΡ‚ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ зависит сколько Π²ΠΎΠ΄Ρ‹ ΠΏΡ€ΠΎΠΉΠ΄Π΅Ρ‚ Ρ‡Π΅Ρ€Π΅Π· Π΅Ρ‘ сСчСниС это сопротивлСниС Ρ†Π΅ΠΏΠΈ, Π° напряТСниС это количСство этой Π²ΠΎΠ΄Ρ‹ Π²ΠΎ всСй систСмС, ΡΠ²Π»ΡΡŽΡ‰Π΅Π΅ΡΡ ΠΏΠΎ своСй сути ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ насоса, Π²Ρ‹Ρ€Π°ΠΆΠ΅Π½Π½ΠΎΠΉ Π² Π»ΠΈΡ‚Ρ€Π°Ρ… Π½Π° ΠΎΡ‚Ρ€Π΅Π·ΠΎΠΊ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ.

Β


Π”Π°Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ я ΠΏΡ€ΠΈΠ²Π΅Π» Π² качСствС ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΈ всС характСристики Ρ†Π΅ΠΏΠΈ нСльзя ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π² Π²ΠΈΠ΄Π΅ Π²ΠΎΠ΄Ρ‹ ΠΈ ΠΏΠΎΠΌΠΏΡ‹.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π΅ΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠ΅ понятиС ΠΊΠ°ΠΊ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, P – эта Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ количСствСнный ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ выполняСмой Ρ€Π°Π±ΠΎΡ‚Ρ‹ Ρ‚Π°ΠΊ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ. P = UxI; P = I2xR, Ρ‚ΠΎΠ΅ΡΡ‚ΡŒ Ρ‚ΠΎΠΊ Π² ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π΅.

Β

А Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ Π΄Π°Π²Π°ΠΉΡ‚Π΅ разбСрСмся, Ρ‡Ρ‚ΠΎ ΠΆΠ΅ это всС-Ρ‚Π°ΠΊΠΈ Π·Π½Π°Ρ‡Π°Ρ‚ всС эти примудрости Π² простой Ρ„ΠΎΡ€ΡƒΠΌΡƒΠ»Π΅, Π° ΠΈΠΌΠ΅Π½Π½ΠΎ, Π΄Π²Π° слоТноватых для понимания выраТСния: прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π°.

Π§Ρ‚ΠΎ ΠΆΠ΅ Π·Π½Π°Ρ‡ΠΈΡ‚ Β«Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽΒ»? А это Π·Π½Π°Ρ‡ΠΈΡ‚, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ напряТСния Ρ†Π΅ΠΏΠΈ, увСличиваСтся ΠΈ сила Ρ‚ΠΎΠΊΠ°. Π’ΠΎ Π΅ΡΡ‚ΡŒ, Ρ‡Π΅ΠΌ большС напряТСниС, Ρ‚Π΅ΠΌ большС Ρ‚ΠΎΠΊ. Всё это справСдливо для участка Ρ†Π΅ΠΏΠΈ ΠΏΡ€ΠΈ Π½Π΅ΠΌΠ΅Π½ΡΡŽΡ‰ΠΈΠΌΡΡ напряТСнии.

Π§Ρ‚ΠΎ касаСтся Β«ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π΅Π³ΠΎ ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽΒ», Ρ‚ΠΎ здСсь всС Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚. Π§Π΅ΠΌ большС сопротивлСниС Ρ†Π΅ΠΏΠΈ, Ρ‚Π΅ΠΌ мСньшС Π² Π½Π΅ΠΉ Ρ‚ΠΎΠΊ. Π­Ρ‚ΠΎ справСдливо ΠΏΡ€ΠΈ Π½Π΅ΠΈΠ·ΠΌΠ΅Π½ΡΡŽΡ‰ΠΈΠΌΡΡ сопротивлСнии.

Рассматривая этот Π·Π°ΠΊΠΎΠ½ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΊ Ρ„ΠΎΠ½Π°Ρ€ΠΈΠΊΡƒ с Π»Π°ΠΌΠΏΠΎΠΉ накаливания ΠΈ трСмя ΠΊΡ€ΡƒΠ³Π»Ρ‹ΠΌΠΈ Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠ°ΠΌΠΈ Π½Π°Ρ‡Π΅Ρ€Ρ‚Π°Π΅ΠΌ схСму:

Β

ЭлСктричСская схСма фонарикус-Π²ΡƒΠ»ΡŒΠ³Π°Ρ€ΡƒΡ (Ρ„ΠΎΠ½Π°Ρ€ΠΈΠΊ ΠΎΠ±Ρ‹ΠΊΠ½ΠΎΠ²Π΅Π½Π½Ρ‹ΠΉ):

GB1 β€” GB3 β€” источник Ρ‚ΠΎΠΊΠ° (Ρ‚Ρ€ΠΈ Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠΈ)

S1 β€” Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ

HL1 β€” Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°

Богластно Π·Π°ΠΊΠΎΠ½Ρƒ Ома: Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° Π½Π° участкС Ρ†Π΅ΠΏΠΈ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ, ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½ΠΎΠΌΡƒ ΠΊ этому участку, ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π΅Π³ΠΎ ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ. Рассмотрим участок Ρ†Π΅ΠΏΠΈ, состоящий ΠΈΡ… Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ простой вопрос: ΠΎΡ‚ Ρ‡Π΅Π³ΠΎ зависит ΡΡ€ΠΊΠΎΡΡ‚ΡŒ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ? ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ β€” ΠΎΡ‚ силы Ρ‚ΠΎΠΊΠ°, проходящСго Ρ‡Π΅Ρ€Π΅Π· Π½ΠΈΡ‚ΡŒ накаливания этой Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ. Π’ΠΎ Π΅ΡΡ‚ΡŒ ΡΡ€ΠΊΠΎΡΡ‚ΡŒ свСчСния Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ наглядный ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ силы Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ Ρ„ΠΎΠ½Π°Ρ€ΠΈΠΊΠ°.

И Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΊΠ°ΠΊΠΎΠ²Π° Π±ΡƒΠ΄Π΅Ρ‚ ΡΡ€ΠΊΠΎΡΡ‚ΡŒ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ Ссли Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ ΠΎΠ΄Π½Ρƒ Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΡƒ ΠΏΠ΅Ρ€Π΅ΠΌΡ‹Ρ‡ΠΊΠΎΠΉ?

«ЕстСствСнно… ΠΎΠ½Π° Π±ΡƒΠ΄Π΅Ρ‚ Π³ΠΎΡ€Π΅Ρ‚ΡŒ тусклСС!Β» β€” скаТитС Π’Ρ‹ ΠΈ Π±ΡƒΠ΄Π΅Ρ‚Π΅ ΠΏΡ€Π°Π²Ρ‹. Π’ΠΎΡ‚ собствСнно это ΠΈ Π΅ΡΡ‚ΡŒ дСмонстрация Ρ„Ρ€Π°Π·Ρ‹: Β«Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° Π½Π° участкС Ρ†Π΅ΠΏΠΈ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽΒ». Π§Π΅ΠΌ большС Π±Π°Ρ‚Π°Ρ€Π΅Π΅ΠΊ ΠΌΡ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΠΌ (Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Ρ‡Π΅ΠΌ большСС напряТСниС ΠΏΡ€ΠΈΠ»ΠΎΠΆΠΈΠΌ) ΠΊ ΠΎΠ΄Π½ΠΎΠΉ ΠΈ Ρ‚ΠΎΠΉ ΠΆΠ΅ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ΅, Ρ‚Π΅ΠΌ ярчС ΠΎΠ½Π° Π±ΡƒΠ΄Π΅Ρ‚ Π³ΠΎΡ€Π΅Ρ‚ΡŒ ( ΠΈ Ρ‚Π΅ΠΌ больший Ρ‚ΠΎΠΊ ΠΏΠΎ Π½Π΅ΠΉ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π΅Ρ‚).

radijo.eu

ΠžΡΡ‚Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ
