Как работает трансформатор для чайников

Как работает трансформатор, его принцип действия и устройство на простом языке.

Тема: пояснение работы и устройства силового трансформатора электрического.

Обычный силовой трансформатор является достаточно важным и распространенным электротехническим устройством. Он позволяет преобразовывать напряжение и ток в нужные величины. Конструктивно он прост, имеется магнитный сердечник определенной формы, на который наматываются обмотки изолированного провода (медный, чаще всего). Эти обмотки делятся на первичную (входную) и вторичную (выходная). Их может быть не две (входная и выходная), а более двух (несколько входных и выходных) в зависимости от конкретного назначения силового трансформатора.

В основе работы любого трансформатора заложен один простой принцип, точнее электро физическое явление — это электромагнитная индукция. Что это такое? Все очень просто! Электрический ток представляет собой упорядоченное движение заряженных частиц (в твердых телах это электроны. а в жидких и газообразных это ионы). При движении заряда по проводнику вокруг него образуется магнитное поле (именно движущегося заряда, вокруг недвижущегося имеется только электрическое поле). Магнитное поле также существует вокруг постоянных магнитов. Так вот, если взять кусок изолированного провода, намотать из него катушку, подсоединить к концам этой катушки вольтметр, после чего быстро провести возле катушки магнитом, то мы на вольтметре увидим скачок электрического напряжения. Получается, что если постоянно воздействовать на катушку магнитным полем (движущемся), то можно из нее получить некий источник или преобразователь электрической энергии.

В трансформаторе одна катушка (первичная, входная) выполняет роль источника магнитного поля. Стоит учесть, что магнитное поле должно быть обязательно переменным (постоянно меняющееся в направлении и величине). На эту входную катушку подается переменное напряжение определенной величины (то, на которую рассчитана эта катушка, чтобы основная часть электрической энергии тратилось именно на создание магнитного поля, и лишь минимальная его часть тратилась на выделение тепла, это неизбежные потери).

В результате вокруг этой входной катушки образуется переменное магнитное поле, которое по сердечнику передается на вторую катушку. Как было сказано выше, если воздействовать на проводник переменным магнитным полем, на нем индуцируется электродвижущая сила (ЭДС). То есть, на выходной катушке появляется напряжение. Вот и получаем простой электромагнитный преобразователь электрической энергии.

Материал сердечника трансформатора подбирается так, чтобы он максимально хорошо проводил через себя электромагнитные поля, усиливая их. В итоге мы имеем несколько цепей. Первая — электрическая, которая образована движением зарядов по первичной обмотке. Она вокруг себя образовывает магнитное поле, которое замыкается по контуру магнитного сердечника, и это вторая цепь (электромагнитная, смещена на 90 градусов). Ну, а третья цепь опять электрическая, которая образована вторичной обмоткой (где индуцируется напряжение) и подключенной к ней нагрузкой (она также смещена на 90 градусов относительно магнитной цепи).

От количества витков на катушке зависит напряжение, а от сечения провода этой катушки зависит сила тока. То есть, если первичная и вторичная катушка будут иметь одинаковое количество витков — выходное напряжение будет такое же как и входное. Если вторичную обмотку намотать в два раза больше (по количеству витков), то и выходное напряжение увеличится вдвое (относительно входного). От диаметра провода катушки зависит выходной ток. При большой нагрузке и слишком малом сечении провода будет происходит нагрев катушки, что может привести к перегреву, повреждению изоляции и выходу из строя трансформатора.

Существуют специальные таблицы, в которых указаны нужные сечения проводов с учетом определенной плотности тока в них. При расчете трансформатора и выборе сечения провода под нужный выходной ток необходимо брать данные с этих таблиц.

Что касается магнитопровода, который замыкает магнитные поля на себе. Чем лучше материал магнитопровода проводит через себя электромагнитные поля, тем выше коэффициент полезного действия трансформатора. Следовательно, существуют специальные сплавы, имеющие лучшие электромагнитные характеристики, которые и используют в сердечнике трансформаторов. Помимо этого в трансформаторе не должны быть зазоров между частями магнитопровода (на пути течения магнитного поля). Только лишь при полной замкнутости магнитопровода можно получить минимальные потери при трансформации электрической энергии.

Работа трансформатора также зависит от частоты тока, который подается на входную обмотку. Чем выше частота тока, тем лучше происходит трансформация энергии. То есть, с повышением частоты будут уменьшаться размеры трансформатора при тех же выходных мощностях. Если взять обычный трансформатор, который рассчитан на сетевое напряжение стандартной частоты в 50 герц, то он по размерам будет значительно больше того, который будет работать на килогерцовых частотах. Но там уже и магнитопровод используется из других ферромагнитных материалов.

Более короче работу трансформатора можно выразить так — на входную обмотку подается переменное напряжение (которое должно быть изначально рассчитано), в катушке начинает течь переменный ток, который образовывает переменное магнитное поле вокруг себя. Это магнитное поле начинает протекать по магнитопроводу сердечника трансформатора проходя также через выходную катушку. В результате на этой выходной обмотке образуется переменное напряжение, величина которого зависит от количества витков катушек. При подключении нагрузки к выходной обмотки мы получаем течение переменного тока в выходной цепи.

P.S. В нынешнее время все чаще стали использовать электрические схемы, где для источников питания делается специальный модуль, работающий на более высоких частотах, отличных от стандартных 50 герц. То есть, если раньше повсеместно для блоков питания использовали обычные силовые трансформаторы, имеющие железный магнитопровод, рассчитанный на сетевую частоту, имеющие только выпрямительный диодный мост и фильтрующий конденсатор электролит, то сейчас схемы блоков питания более сложнее. Они уже содержать выпрямитель, фильтр, электронный преобразователь напряжения и частоты (на транзисторах, микросхемах), стабилизатор, обратную связь (гальваническую развязку) и т.д. Размеры, масса и выходные характеристики таких источников питания гораздо выше, чем у их предшественников (обычных силовых трансформаторов). Хотя по надежности все же классический вариант блоков питания будет получше.

Главная | О нас | Обратная связь

Принцип работы и устройство трансформатора

В трансформаторе передача электрической энергии из первичной обмотки во вторичную осуществляется, как и во всех электрических машинах, посредством магнитного потока Ф, который является переменным, т.е. изменяющимся во времени.

В основе работы трансформатора лежит явление электромагнитной индукции. в соответствии с которым значение электродвижущей силы (ЭДС), наведенной в контуре, пропорционально скорости изменения потока Ф, пронизывающего этот контур. Если в контуре имеется несколько последовательно соединенных витков w. то наведенная в катушке ЭДС будет в w раз больше.

Принцип работы трансформатора рассмотрим на примере простейшего однофазного двухобмоточного трансформатора, электромагнитная система которого представлена на рис. 8.2.

Трансформатор состоит из замкнутого магнитопровода 3 и двух обмоток с числом витков w1 и w2 .

Обмотки трансформатора служат для создания магнитного поля. посредством которого осуществляется передача электрической энергии и обеспечивается наведение в обмотках ЭДС, требуемой по условиям эксплуатации. Обмотки выполняют из медных или алюминиевых изолированных проводов круглого или прямоугольного сечения.

Обмотку w1 трансформатора, к которой подводится электрическая энергия (напряжение u1 ), называют первичной. а обмотку w2. от которой энергия отводится (напряжение u2 ), — вторичной .

Магнитопровод трансформатора служит для усиления магнитной связи между обмотками и является конструктивным основанием (остовом) для установки и крепления обмоток, отводов и других деталей трансформатора (рис. 8.3).

Магнитопровод набирают из изолированных листов специальной электротехнической стали с относительным содержанием кремния до 5 %. Толщину листов выбирают из условий получения приемлемого уровня потерь от индуктированных в них вихревых токов при заданной частоте питающего трансформатор источника переменного тока и технологических условий при производстве магнитопровода. При частоте 50 Гц в современных силовых трансформаторах толщина листов равна 0,27—0,35 мм.

Часть магнитопровода, на которой располагается обмотка, называют стержнем. а часть магнитопровода, замыкающая стержни, на которых не располагаются обмотки, называется ярмом .

Если первичную обмотку трансформатора при разомкнутой вторичной включить в сеть переменного тока с напряжением u1. то по ней потечет ток i1 = i0. называемый током холостого хода. Обусловленная током i0магнитодвижущая сила (МДС) первичной обмотки i0w1 создает в магнитопроводе трансформатора переменный магнитный поток Ф, который почти полностью, за исключением некоторого рассеяния, сцеплен со всеми витками первичной и вторичной обмоток. Магнитный поток Ф в соответствии с законом электромагнитной индукции наведет в первичной обмотке ЭДС самоиндукции e1. значение которой пропорционально числу витков w1. а во вторичной обмотке — ЭДС e2. пропорциональную числу витков w2 .

Отношение индуктированных в первичной и вторичной обмотках ЭДС, равное отношению чисел витков этих обмоток, называют коэффициентом трансформации K = el /e2 = wl /w2 .

Таким образом, подбирая число витков обмоток, можно при заданном напряжении ul. которое примерно равно ЭДС el. получить требуемое выходное напряжение трансформатора u2 = e2 .

При подключении вторичной обмотки к сопротивлению нагрузки Zн по ней потечет переменный ток i2. При этом в первичной обмотке возникнет ток i1. который поддерживает магнитный поток постоянным. Вследствие этого обеспечивается равновесие между ЭДС el. наведенной в первичной обмотке, и напряжением в сети ul .

Таким образом, при нагрузке трансформатора магнитный поток создается совместным действием магнитодвижущих сил первичной и вторичной обмоток.

При замкнутом магнитопроводе, собранном из пластин электротехнической стали, обладающей небольшим магнитным сопротивлением, МДС первичной обмотки i0w1 (при разомкнутой вторичной обмотке) составляет 0,2—3,0 % МДС обмоток при номинальной нагрузке, поэтому можно принять, что i1w1i2w2. Следовательно, токи, протекающие в первичной и вторичной обмотках, обратно пропорциональны отношению чисел их витков i1 /i2 = w2 /w1 .

Для силовых трансформаторов установлены стандартные обозначения (маркировка) начал и концов (выводов) обмоток.

В однофазном трансформаторе начало и конец обмотки высшего напряжения (ВН) обозначается соответственно прописными буквами А и X. а обмотки низшего напряжения (НН) — строчными латинскими буквами а и х. При наличии третьей обмотки с промежуточным (средним ) напряжением (СН) начало и конец обмотки обозначают соответственно Аm и Хm .

В трехфазном трансформаторе начала и концы обмоток ВН обозначаются соответственно А. В. С и X. Y. Z и т.д.

В трехфазных трансформаторах обмотки могут быть соединены по схемам «звезда», «треугольник» или «зигзаг», которые соответственно обозначают русскими буквами У и Д и латинской Z. При выводе от нейтрали (общей точки обмоток фаз) у схемы «звезда» или «зигзаг» отвода (ответвления) его обозначают 0, добавляя к буквенным обозначениям схем соединения обмоток индекс «н» (Ун ).

Схемы соединения трехфазного трансформатора обозначаются в виде дроби, в числителе которой ставят обозначение схемы соединения обмотки ВН, а в знаменателе — НН, например для трансформатора с обмоткой ВН, соединенной по схеме треугольник, а НН — в звезду с выведенной нейтралью обозначение имеет вид Д/Ун .

При обслуживании трансформаторов кроме схем соединения необходимо знать взаимное направление ЭДС в обмотках ВН и НН. Если две обмотки 1 и 2 размещены на одном и том же стержне и пронизываются одним и тем же потоком Ф, то при одинаковом направлении намотки и обозначении выводов (концов) (рис. 8.4, а ) наведенные ЭДС одинаково направлены (от концов к началам) и, следовательно, совпадают по фазе.

Для характеристики сдвига фаз линейных ЭДС обмоток ВН и НН введено понятие группы соединения обмоток трансформатора .

Группа соединения обозначается целым числом, которое получено от деления на 30° угла сдвига между линейными ЭДС на одноименных выводах обмоток ВН и НН трансформатора, причем отсчет угла производится от вектора ЭДС обмотки ВН по направлению движения часовой стрелки.

На рис. 8.4, а сдвиг между ЭДС Е1 и Е2 обмоток АХ и ах равен нулю, поэтому группа соединений обмоток обозначается как I/I-0, где «I» говорит об однофазном варианте трансформатора, при этом ЭДС высшего напряжения Е1 ассоциируется с минутной стрелкой часов и условно направляется на циферблате часов на цифру 12. Часовая стрелка часов представляет собой ЭДС низшего напряжения Е2 и обозначает группу соединения.

Фазовый сдвиг между фазными ЭДС обмоток ВН и НН зависит как от обозначения выводов, так и от направления намотки. При размещении обмоток на одном стержне этот сдвиг может быть равным либо 0, либо 180°.

На рис. 8.4, б. в при изменении обозначений концов обмотки НН (рис. 8.4, б ) или изменении направления намотки обмотки НН (рис. 8.4, в ) ЭДС Е2 поворачивается на угол 180°, что дает группу соединений I/I-6.

В трехфазных трансформаторах схемы соединения У, Д, Z могут образовывать 12 различных групп со сдвигом фаз линейных ЭДС через 30°.

На рис. 8.5 для примера приведены схема соединения обмоток У/У и соответствующая векторная диаграмма для нулевой группы, которая обозначается У/У-0 (рис. 8.5, а ), а также векторная диаграмма для одиннадцатой группы при соединении обмоток У/Д (обозначение У/Д-11) (рис. 8.5, б ).

Из всех возможных групп соединения трехфазных двухобмоточных трансформаторов стандартизировано только две группы: 0 и 11 — с выводом в случае необходимости нулевой точки «звезды» или «зигзага», а для однофазных трансформаторов — только с соединением I/I-0.

Для трансформации трехфазного тока и напряжения применяют или три однофазных трансформатора (рис. 8.6, а ), или один трехфазный трансформатор (рис. 8.6, б ), в котором общий для трех фаз магнитопровод может быть образован из трех однофазных.

В самом деле, если три однофазных трансформатора расположить, как показано на рис. 8.7, а. то стержни магнитопроводов, на которых не размещены обмотки, можно конструктивно объединить в один. Учитывая, что в трехфазной системе сумма фазных токов IA + IB + IC = 0, а следовательно, и сумма потоков равна нулю, то надобность в объединенном стержне вообще отпадает. Полученный таким образом магнитопровод (рис. 8.7, б ) является пространственным трехфазным. В реальных конструкциях используют магнитопровод, называемый плоским стержневым трехфазным; он образуется, если у пространственного магнитопровода убрать ярма фазы В и все три стержня расположить в одной плоскости (рис. 8.7, в ).

Трехфазные трансформаторы с плоскими стержневыми магнитопроводами получили наибольшее распространение, а свойственная им магнитная несимметрия фаз существенного значения при эксплуатации не имеет.

На рис. 8.8 представлена конструкция пространственного ленточного магнитопровода, состоящего из трех овальных секций, имеющих фасонную форму сечения и навитых из ленты холоднокатаной стали переменной ширины при безотходном раскрое стали и высоком коэффициенте заполнения сечения стержня активной сталью. Обмотки наматываются после сборки системы непосредственно на стержни на специальном стенде.

Для передачи электрической энергии с незначительным изменением напряжения и тока применяются автотрансформаторы, у которых, в отличие от обычного трансформатора, обмотки имеют не только магнитные, но и электрические связи. Автотрансформатор, как и трансформатор, может быть понижающим или повышающим (рис. 8.9).

Электромагнитная (расчетная) мощность автотрансформатора меньше расчетной мощности двухобмоточного трансформатора вследствие того, что часть мощности передается во вторичную сеть за счет непосредственной электрической связи обмоток.

За счет уменьшения массы металла обмоток и стали магнитопровода КПД автотрансформатора выше по сравнению с трансформатором такой же номинальной мощности.

К числу недостатков автотрансформаторов, ограничивающих их применение, относится усложнение их релейной защиты и регулирования напряжения. а также повышенная опасность атмосферных перенапряжений из-за электрической связи обмоток. Автотрансформатор имеет, кроме того, повышенные токи короткого замыкания.

Автотрансформаторы используются для соединения электрических сетей высокого напряжения, пуска двигателей переменного тока большой мощности и т.д.

Что такое трансформатор – это устройство, способное изменять напряжение переменного тока

Вопрос, что такое трансформатор, для опытных и даже начинающих электриков совершенно простой. Но обычные обыватели, которые с электрикой не дружат, даже и не представляют, как выглядит трансформатор, для чего он необходим, а тем более, не осведомлены о его конструкции и принципе работы. Поэтому в этой статье будем разбираться с этим прибором, рассмотрим вопрос, а можно ли сделать трансформатор своими руками, и так далее. Итак, трансформатор – это электромагнитное устройство, которое может изменять напряжение переменного тока (увеличивать или уменьшать).

Устройство и принцип работы

Итак, конструкция трансформатора достаточно проста и состоит из сердечника и двух катушек из медной проволоки. В основе принципа работы лежит электромагнитная индукция. Чтобы вы поняли, как работает этот прибор, рассмотрим, как магнитное поле, образуемое в катушках (обмотках) устройства, изменяет показатель напряжения.

Подаваемый на первую обмотку электрический ток (он переменный, поэтому изменяется по направлению и величине) образует в катушке магнитное поле (оно также переменное). В свою очередь магнитное поле образует во второй катушке электрический ток. Такой своеобразный обмен параметрами. Но просто так изменение напряжения не произойдет, оно зависит от того, сколько витков медной проволоки в каждой обмотке. Конечно, величина изменения магнитного поля (скорость) также влияет на величину напряжения.

Что касается количества витков, то получается так:

  • если число витков в первичной катушке больше, чем во вторичной, то это понижающий трансформатор;
  • и, наоборот, если количество витков во вторичной обмотке больше, чем в первичной, то это повышающий трансформаторный прибор.

Поэтому существует формула, которая определяет так называемый коэффициент трансформации. Вот она:

k=w1/w2, где w – это число витков в катушке с соответствующим номером.

Внимание! Любой трансформатор может быть и понижающим, и повышающим, все зависит от того, к какой обмотке (катушке) подсоединяется питающий кабель сети переменного тока.

И еще один момент, касающийся устройства. Это сердечник трансформатора. Все дело в том, что существуют разные виды этого устройства, в которых сердечник присутствует или отсутствует.

  • Так вот, в тех видах, где сердечник трансформатора отсутствует или изготовлен из феррита или альсифера называются высокочастотными (выше 100 кГц).
  • Приборы с сердечником из стали, феррита или пермаллои – низкочастотные (ниже 100 кГц).

Первые используются в радио- и электросвязи. Вторые в для усиления звуковых частот, к примеру, в телефонии. Со стальным сердечником используется в электротехнике (в бытовых приборах в том числе).

Условные обозначения и параметры

Приобретая трансформатор, необходимо понимать, что написано на его корпусе или в сопроводительных документах. Ведь существует определенная маркировка трансформаторов, которые определяют его назначение. Основное, на что необходимо обратить внимание, до какого показателя этот прибор может снизить напряжение. К примеру, 220/24 говорит о том, что на выходе получится ток напряжением 24 вольта.

А вот буквенные обозначения чаще всего говорят о типе устройства. Кстати, имеется в виду буквы, стоящие после цифр. К примеру, О или Т – одно- или трехфазный соответственно. То же самое можно сказать о количестве обмоток, о типе охлаждения, о способе и месте установки (внутренние, наружные и прочее).

Расшифровка маркировки трансформатора

Что касается параметров трансформатора, то существует определенный стандартный ряд, который и определяет характеристики прибора. Их несколько:

  • Напряжение в первичной катушке.
  • Напряжение во вторичной катушке.
  • Первичная сила тока.
  • Вторичная сила тока.
  • Общая мощность аппарата.
  • Коэффициент трансформации.
  • КПД.
  • Коэффициент мощности и нагрузки.

Есть так называемая внешняя характеристика трансформатора. Это зависимость вторичного напряжения от вторичной силы тока, при условии, что сила тока первичной обмотки будет номинальной, а cos φ= const. По-простому – чем выше сила тока, тем ниже напряжение. Правда, второй параметр изменяется всего лишь на несколько процентов. При этом внешняя характеристика трансформатора определяется относительными характеристиками, а именно коэффициентом загрузки, который определяется по формуле:

Обозначение на схемах

K=I2/I2н, где второй показатель силы – это сила тока при номинальном напряжении.

Конечно, характеристики трансформатора – это достаточно большой ряд всевозможных показателей, от которых зависит сама работа прибора. Здесь и мощность потерь, и внутреннее сопротивление в обмотке.

Как сделать самостоятельно

Итак, как сделать трансформатор самому? Зная, принцип работы установки и его конструктивные особенности, можно собрать своими руками простейший аппарат. Для этого вам понадобится любое металлическое кольцо, на котором надо накрутить два участка обмотки. Самое важно – обмотки не должны касаться друг друга, а место их намотки не зависит конкретно от их расположения. То есть, они могут быть размещена напротив друг друга или рядом. Важно – даже небольшое расстояние между ними.

Внимание! Трансформатор работает только от сети переменного тока. Так что не стоит подключать к вашему устройству батарейку или аккумулятор, где присутствует ток постоянный. Работать от этих источников электроэнергии он не будет.

Как уже было сказано выше, количество витков в обмотках определяет, какой прибор вы собираете – понижающий или повышающий. К примеру, если вы на первичной обмотке соберете 1200 витков, а на вторичной всего лишь 10, то на выходе вы получите напряжение 2 вольта. Конечно, при подключении первичной катушки к напряжению 220-240 вольт. Если фазировка трансформатора будет заменена, то есть, провести подсоединение 220 вольт к вторичной обмотке, то на выходе первичной получится ток напряжением 2000 вольт. То есть, к назначению трансформатора надо подходить осторожно, учитывая тот самый коэффициент трансформации.

Как правильно подключить

Что касается монтажа трансформатора, особенно его понижающего типа в быту дома, то необходимо знать некоторые нюансы проводимого процесса.

  • Во-первых, это касается самого устройства. При монтаже трансформатора иногда появляется необходимость подключения не одного потребителя, а сразу нескольких. Поэтому обращайте внимание на количество выходных клемм. Конечно, необходимо знать, что суммарная потребляемая мощность потребителей не должна быть больше мощности самого трансформаторного устройства. Во всяком случае, специалисты рекомендуют, чтобы второй показатель был всегда больше первого на 15-20%.
  • Во-вторых, подключение трансформатора производится электрической проводкой. Так вот ее длина и до прибора, и после не должна быть очень большой. К примеру, понижающий аппарат для светодиодного освещения предполагает наличие проводки от него до светильников не больше двух метров. Это позволит избежать больших потерь мощности.

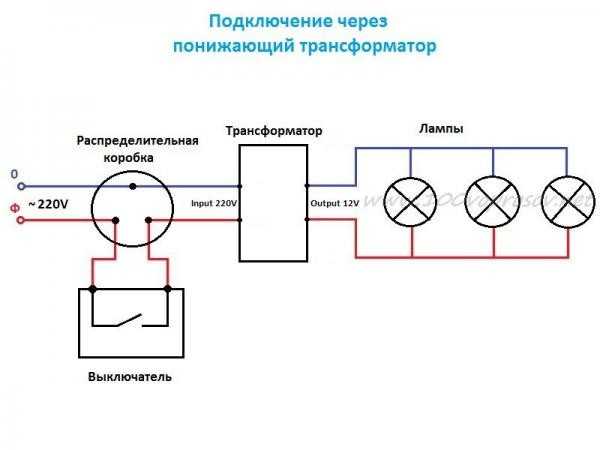

Схема подключения понижающего трансформатора

Внимание! Нельзя процесс монтажа трансформатора проводить и в том случае, если потребляемая мощность потребителей будет меньше мощности самого агрегата.

  • В-третьих, место установки электрического понижающего прибора должно быть выбрано правильно. Самое важное, чтобы до него всегда можно было бы добраться просто, особенно когда есть необходимость провести демонтаж со следующей заменой и монтажом трансформатора. Поэтому перед тем как подключить трансформатор, необходимо определиться с его местом установки.

Схема замещения

Буквально несколько слов о том, что такое схема замещения трансформатора. Начнем с того, что две катушки соединены между собой магнитным полем, поэтому проанализировать работы трансформатора, а тем более его характеристики, очень сложно. Поэтому для этих целей сам прибор заменяют моделью, которая и называется схема замещения трансформатора.

По сути, все переводится на математический уровень, а точнее, в уравнения (токов и электрического состояния). Здесь важно, чтобы все уравнения, касающиеся прибора и его модели, совпадали. Кстати, для многих схема замещения трансформатора достаточно сложна, поэтому существует упрощенный вариант, в котором нет тока холостого хода, ведь на него приходится незначительная часть.

Фазировка трансформатора – это испытание его выходов, когда в одну цепь подключены несколько приборов параллельно. Ведь обязательное условие эффективной работы цепи с отсутствием больших потерь мощности – это правильное соединение фаз между собой, чтобы образовался замкнутый контур.

Если фазы не совпадут, то падает мощности и растет нагрузка. Если не совпадает чередование фаз, то произойдет короткое замыкание.

Заключение по теме

Итак, был сделан небольшой обзор всего, что касается трансформаторных установок, поэтому будем считать, что вопрос, зачем нужны трансформаторы, исчерпан, хотя и не полностью. Об этом приборе можно говорить долго. К примеру, самые простые варианты: как разобрать трансформатор, как прозвонить его, как подключить или демонтировать самому дома.

Упрощенный вид расчета трансформатора

  • Разделительный трансформатор 220 на 220 вольт и понижающий 220 на 110 – принцип работы и устройство

  • Что такое понижающий трансформатор

    Источники: http://electrohobby.ru/kak_rabot_trans_llk.html, http://megaobuchalka.ru/3/12825.html, http://onlineelektrik.ru/eoborudovanie/transformatori/chto-takoe-transformator-eto-ustrojstvo-sposobnoe-izmenyat-napryazhenie-peremennogo-toka.html

  • electricremont.ru

    устройство и принцип работы, назначение, схемы, фото и видео-инструкция как сделать и подключить трансформатор своими руками

    Вопрос, что такое трансформатор, для опытных и даже начинающих электриков совершенно простой. Но обычные обыватели, которые с электрикой не дружат, даже и не представляют, как выглядит трансформатор, для чего он необходим, а тем более, не осведомлены о его конструкции и принципе работы. Поэтому в этой статье будем разбираться с этим прибором, рассмотрим вопрос, а можно ли сделать трансформатор своими руками, и так далее. Итак, трансформатор – это электромагнитное устройство, которое  может изменять напряжение переменного тока (увеличивать или уменьшать).

    Трансформаторы тока

    Устройство и принцип работы

    Итак, конструкция трансформатора достаточно проста и состоит из сердечника и двух катушек из медной проволоки. В основе принципа работы лежит электромагнитная индукция. Чтобы вы поняли, как работает этот прибор, рассмотрим, как магнитное поле, образуемое в катушках (обмотках) устройства, изменяет показатель напряжения.

    Подаваемый на первую обмотку электрический ток (он переменный, поэтому изменяется по направлению и величине) образует в катушке магнитное поле (оно также переменное). В свою очередь магнитное поле образует во второй катушке электрический ток. Такой своеобразный обмен параметрами. Но просто так изменение напряжения не произойдет, оно зависит от того, сколько витков медной проволоки в каждой обмотке. Конечно, величина изменения магнитного поля (скорость) также влияет на величину напряжения.

    Что касается количества витков, то получается так:

    • если число витков в первичной катушке больше, чем во вторичной, то это понижающий трансформатор;
    • и, наоборот, если количество витков во вторичной обмотке больше, чем в первичной, то это повышающий трансформаторный прибор.

    Поэтому существует формула, которая определяет так называемый коэффициент трансформации. Вот она:

    k=w1/w2, где w – это число витков в катушке с соответствующим номером.

    Внимание! Любой трансформатор может быть и понижающим, и повышающим, все зависит от того, к какой обмотке (катушке) подсоединяется питающий кабель сети переменного тока.

    И еще один момент, касающийся устройства. Это сердечник трансформатора. Все дело в том, что существуют разные виды этого устройства, в которых сердечник присутствует или отсутствует.

    • Так вот, в тех видах, где сердечник трансформатора отсутствует или изготовлен из феррита или альсифера называются высокочастотными (выше 100 кГц).
    • Приборы с сердечником из стали, феррита или пермаллои – низкочастотные (ниже 100 кГц).

    Первые используются в радио- и электросвязи. Вторые в для усиления звуковых частот, к примеру, в телефонии. Со стальным сердечником используется в электротехнике (в бытовых приборах в том числе).

    Условные обозначения и параметры

    Приобретая трансформатор, необходимо понимать, что написано на его корпусе или в сопроводительных документах. Ведь существует определенная маркировка трансформаторов, которые определяют его назначение. Основное, на что необходимо обратить внимание, до какого показателя этот прибор может снизить напряжение. К примеру, 220/24 говорит о том, что на выходе получится ток напряжением 24 вольта.

    А вот буквенные обозначения чаще всего говорят о типе устройства. Кстати, имеется в виду буквы, стоящие после цифр. К примеру, О или Т – одно- или трехфазный соответственно. То же самое можно сказать о количестве обмоток, о типе охлаждения, о способе и месте установки (внутренние, наружные и прочее).

    Расшифровка маркировки трансформатора

    Что касается параметров трансформатора, то существует определенный стандартный ряд, который и определяет характеристики прибора. Их несколько:

    • Напряжение в первичной катушке.
    • Напряжение во вторичной катушке.
    • Первичная сила тока.
    • Вторичная сила тока.
    • Общая мощность аппарата.
    • Коэффициент трансформации.
    • КПД.
    • Коэффициент мощности и нагрузки.

    Есть так называемая внешняя характеристика трансформатора. Это зависимость вторичного напряжения от вторичной силы тока, при условии, что сила тока первичной обмотки будет номинальной, а cos φ= const. По-простому – чем выше сила тока, тем ниже напряжение. Правда, второй параметр изменяется всего лишь на несколько процентов. При этом внешняя характеристика трансформатора определяется относительными характеристиками, а именно коэффициентом загрузки, который определяется по формуле:

    Обозначение на схемах

    K=I2/I2н, где второй показатель силы – это сила тока при номинальном напряжении.

    Конечно, характеристики трансформатора – это достаточно большой ряд всевозможных показателей, от которых зависит сама работа прибора. Здесь и мощность потерь, и внутреннее сопротивление в обмотке.

    Как сделать самостоятельно

    Итак, как сделать трансформатор самому? Зная, принцип работы установки и его конструктивные особенности, можно собрать своими руками простейший аппарат. Для этого вам понадобится любое металлическое кольцо, на котором надо накрутить два участка обмотки. Самое важно – обмотки не должны касаться друг друга, а место их намотки не зависит конкретно от их расположения. То есть, они могут быть размещена напротив друг друга или рядом. Важно – даже небольшое расстояние между ними.

    Внимание! Трансформатор работает только от сети переменного тока. Так что не стоит подключать к вашему устройству батарейку или аккумулятор, где присутствует ток постоянный. Работать от этих источников электроэнергии он не будет.

    Как уже было сказано выше, количество витков в обмотках определяет, какой прибор вы собираете – понижающий или повышающий. К примеру, если вы на первичной обмотке соберете 1200 витков, а на вторичной всего лишь 10, то на выходе вы получите напряжение 2 вольта. Конечно, при подключении первичной катушки к напряжению 220-240 вольт. Если фазировка трансформатора будет заменена, то есть, провести подсоединение 220 вольт к вторичной обмотке, то на выходе первичной получится ток напряжением 2000 вольт. То есть, к назначению трансформатора надо подходить осторожно, учитывая тот самый коэффициент трансформации.

    Как правильно подключить

    Что касается монтажа трансформатора, особенно его понижающего типа в быту дома, то необходимо знать некоторые нюансы проводимого процесса.

    • Во-первых, это касается самого устройства. При монтаже трансформатора иногда появляется необходимость подключения не одного потребителя, а сразу нескольких. Поэтому обращайте внимание на количество выходных клемм. Конечно, необходимо знать, что суммарная потребляемая мощность потребителей не должна быть больше мощности самого трансформаторного устройства. Во всяком случае, специалисты рекомендуют, чтобы второй показатель был всегда больше первого на 15-20%.
    • Во-вторых, подключение трансформатора производится электрической проводкой. Так вот ее длина и до прибора, и после не должна быть очень большой. К примеру, понижающий аппарат для светодиодного освещения предполагает наличие проводки от него до светильников не больше двух метров. Это позволит избежать больших потерь мощности.

    Схема подключения понижающего трансформатора

    Внимание! Нельзя процесс монтажа трансформатора проводить и в том случае, если потребляемая мощность потребителей будет меньше мощности самого агрегата.

    • В-третьих, место установки электрического понижающего прибора должно быть выбрано правильно. Самое важное, чтобы до него всегда можно было бы добраться просто, особенно когда есть необходимость провести демонтаж со следующей заменой и монтажом трансформатора. Поэтому перед тем как подключить трансформатор, необходимо определиться с его местом установки.

    Схема замещения

    Буквально несколько слов о том, что такое схема замещения трансформатора. Начнем с того, что две катушки соединены между собой магнитным полем, поэтому проанализировать работы трансформатора, а тем более его характеристики, очень сложно. Поэтому для этих целей сам прибор заменяют моделью, которая и называется схема замещения трансформатора.

    По сути, все переводится на математический уровень, а точнее, в уравнения (токов и электрического состояния). Здесь важно, чтобы все уравнения, касающиеся прибора и его модели, совпадали. Кстати, для многих схема замещения трансформатора достаточно сложна, поэтому существует упрощенный вариант, в котором нет тока холостого хода, ведь на него приходится незначительная часть.

    Фазировка

    Фазировка трансформатора – это испытание его выходов, когда в одну цепь подключены несколько приборов параллельно. Ведь обязательное условие эффективной работы цепи с отсутствием больших потерь мощности – это правильное соединение фаз между собой, чтобы образовался замкнутый контур.

    Если фазы не совпадут, то падает мощности и растет нагрузка. Если не совпадает чередование фаз, то произойдет короткое замыкание.

    Заключение по теме

    Итак, был сделан небольшой обзор всего, что касается трансформаторных установок, поэтому будем считать, что вопрос, зачем нужны трансформаторы, исчерпан, хотя и не полностью. Об этом приборе можно говорить долго. К примеру, самые простые варианты: как разобрать трансформатор, как прозвонить его, как подключить или демонтировать самому дома.

    onlineelektrik.ru

    Всё о трансформаторах



    Электрический трансформатор представляет собой устройство, с помощью которого можно изменить величину напряжения в сети с переменным током. Принцип действия подобных устройств основывается на законах физики, а именно электромагнитной индукции.

    Во время подключения первичной обмотки к источнику напряжения, то есть сети, начинает образоваться магнитное поле. Именно оно и провоцирует ЭДМ в обмотках вторичного типа. Данный показатель в первую очередь зависит от количества витков, как в первичной, так и вторичной обмотке. Из нашей статьи вы узнаете всё о трансформаторах.

    Особенности конструкции

    Каждый трансформатор состоит из следующих конструктивных элементов:

    · первичная и вторичная обмотка;

    · магнитопровод (чаще всего замкнутый)

    Все обмотки находятся на этом самом магнитопроводе и соединены между собой за счет индукции. За счет использования магнитопровода удается создать необходимое магнитное поле внутри устройства, за счет чего повышается его эффективность и, соответственно КПД.

    Магнитопровод представлен металлическими пластинами. Для того чтобы избавить их от тока, используется дополнительный слой изоляции.

    Разновидности трансформаторов

    В зависимости от назначения принято выделять:

    · трансформаторы для измерения силы тока и величины напряжения;

    · защитные трансформаторы;

    · лабораторные трансформаторы;

    В зависимости от особенностей монтажа выделяют:

    · наружные;

    · встраиваемые;

    · стационарные;

    · опорные;

    · мобильные.

    По количеству ступеней различают следующие разновидности трансформаторов:

    · одноступенчатые;

    · каскадные;

    В зависимости от номинальной величины напряжения:

    · низковольтные;

    · высоковольтные, например как тут;

    Трансформаторы и их основные типы

    1. Силовые

    Самый распространенный тип трансформаторов. Такой тип используется для измерения величины изменения силы тока в различных сетях. Они также подразделяются на несколько разновидностей в зависимости от количества фаз и величины напряжения. Самыми известными и популярными принято считать однофазные и трехфазные модели.

    2. Измерительные

    С их помощью можно определить величину изменения напряжения с высочайшей точностью, то есть минимальной погрешностью. Они подразделяются на несколько разновидностей в зависимости от назначения, величины изменения.

    3. Автотрансформаторы

    Представляют собой устройства, в котором все использующиеся обмотки соединены между собой гальваническим способом. За счет небольшого коэффициента трансформации удается добиться сравнительно небольших габаритов трансформаторов данного типа и, соответственно, снизить их стоимость. Если затронуть тему недостатков, то данный тип не лишен и их. Это невозможность изоляции цепей гальваническим способом. Чаще всего автотрансформаторы используют в пусковых устройствах машин переменного тока, именно габаритных.

    4. Импульсные

    Ферромагнитный сердечник подобного устройства позволяет использовать трансформатор данного типа позволяет изменять токовые импульсы. Такие трансформаторы чаще всего можно встретить в электронновычислительной технике, в системах радиосвязи, локации.

    5. Пик-трансформатор

    Представляет собой прибор, способный изменить величину напряжения, представленную синусоидальной формой в импульсную величину напряжения, которой свойственно постоянное изменение полярности. Трансформаторы подобного типа нередко можно увидеть в качестве генераторов, в мощных вычислительных установках и атоматизационных системах.

    Как видите, для того чтобы разобраться во всех особенностях трансформаторов. Необходимо быть сильным и подкованным в физических законах.



    stroi-remontirui.ru

    Где и для чего применяется трансформатор напряжения, разбираем подробно

    Электричество, впервые этот термин ввел Уильям Гилберт. В одном из своих трудов он описал опыты с наэлектризованным телом. С тех пор прошло много лет, в течении которых не прекращались исследования в этой отрасли. В них принимали участие лучшие ученые умы различных эпох. В итоге появились электрические станции, все населенные пункты опутывает сеть линий электропередач. И сложно представить себе, что еще относительно недавно человек обходился без электроэнергии.

    Ведь сегодня она является необходимым условием для жизни и деятельности людей. Но чтобы все современное оборудование обеспечить электроэнергией необходимо осуществлять ее передачу на дальние расстояния. Сделать это можно, используя трансформатор напряжения. Этот прибор позволил уменьшить потери в проводах, а также адаптировать параметры сети под конкретного потребителя. Чтобы понять, как небольшое устройство сумело справиться со столь сложными задачами, рассмотрим его конструктивные особенности.

    Назначение и сфера применения трансформаторов

    Функция электрических сетей заключается как в выработке энергии, так и ее передаче на большие расстояния, а затем и распределении между потребителями. Вот для чего нужен специальный электромагнитный аппарат или трансформатор напряжения. Такие приборы находят широкое применение на электрических станциях. Они способны повышать или понижать напряжение.

    Смотрим видео, немного о трансформаторах и их действии:

    Применяется такое оборудование как в закрытых помещениях, так и уличных условиях. Благодаря использованию повышающих трансформаторов на таких объектах стало возможным передавать энергию на дальние расстояния с минимальными потерями в проводах. Это обеспечивается за счет уменьшения пощади сечения кабелей линий электропередачи.

    Но так как поступающее со станции высокое напряжение не может использоваться потребителями, то на входе обычно устанавливаются понижающие трансформаторы. Они позволяют получить сравнительно небольшие значения, при которых возможна работа оборудования и бытовой техники.

    Устройство прибора

    Простейший из таких приборов состоит из двух основных частей:

    • Магнитопровода, выполненного из стали;
    • Двух обмоток из проводов с изоляцией.

    Одна из них называется первичной, так как на нее подается ток. Обмотка, к которой подключаются потребители называется вторичной.

    Принцип работы трансформатора напряжения заключается в следующем. Подключение его к сети приводит к поступлению тока на первичную обмотку. Переменный поток, образованный им, проходит по магнитопроводу. При этом в витках обмоток индуцируются переменные ЭДС. Величина этой силы зависит от скорости изменения магнитного потока и того, как быстро он изменяется. А так как эти параметры являются постоянными для каждого прибора, то можно сделать вывод, что одинаковыми будут и индуцируемые в каждой обмотке ЭДС.

    Виды и их особенности

    Различные виды трансформаторов

    Кроме рассмотренных выше понижающих и повышавших приборов выпускаются и другие модели:

    • Тяговые;
    • Лабораторные, в которых возможно регулировать напряжение;
    • Для выпрямительных установок;
    • Источники питания для радиоаппаратуры.

    Все они относятся к одной большой группе трансформаторов – силовым. Есть еще одна разновидность такого оборудования. Это устройства, используемые для подключения к цепям высокого напряжения различных электроизмерительных приборов. Они получили название измерительных трансформаторов напряжения. Также эти приборы находят широкое применение при электросварке.

    Имеют отличия и в конструктивном исполнении. В зависимости от этого различают двух и многообмоточные измерительные трансформаторы тока и напряжения. Такие приборы используются для проведения измерений и питания цепей автоматики, релейной защиты. Они могут быть одно- или трехфазные с масляным или воздушным охлаждением.

    Смотрим видео классификация трансформаторов:

    Влияет на классификацию и форма магнитопровода. Он может быть:

    1. Стержневой;
    2. Броневой;
    3. Тороидальный.

    При этом различают два вида конструкции обмоток:

    • Концентрический;
    • Дисковый.

    По классу точности устройства подразделяются на 4 категории:

    Еще одним параметром, влияющим на специфику применения измерительных трансформаторов тока и напряжения, является способ установки. В зависимости от него изделия бывают следующих типов:

    • Внутренние;
    • Наружные;
    • Для КРУ.

    Критерии выбора оборудования

    Классификация приборов напряжения

    Обычно приобретая оборудование ориентируются не его основные параметры. Для трансформатора таковыми являются:

    • Напряжения обмоток, которые указываются на щитке;
    • Коэффициент трансформации;
    • Угловой погрешности.

    Необходимо также ориентироваться на условия эксплуатации. Поэтому самыми важными параметрами при выборе оказываются нагрузка, сфера применения и напряжение короткого замыкания трансформатора. На первом этапе необходимо убедиться в том, что мощности модели будет достаточно для того чтобы справиться не только с поставленной задачей, но и возможными перегрузками. Неплохо иметь прибор, параметры которого могут быть изменены в процессе эксплуатации.

    Но ориентироваться только на эти характеристики недопустимо. Так как для эффективной работы трансформатора напряжения 110 кВ важны и его технические характеристики:

    1. Частота тока;
    2. Фазность;
    3. Способ установки;
    4. Место расположения;
    5. Нагрузка.

    Кроме этого нужно определить подходит ли вам цена устройства, а также стоимость его дальнейшего обслуживания. Соответствуют ли они ожидаемым цифрам?

    Но даже выбрав модель в соответствии со всеми перечисленными требованиями стоит учитывать возможность ее подключения к цепи измерительных приборов для трансформаторов соответствующего типа.

    Если предполагается использовать устройство в качестве защитного, то можно ограничиться изделием со средними показателями точности. В случае проведения измерений с минимальными погрешностями выбирают лабораторные трансформаторы напряжения 10 кВ.

    Обслуживание и эксплуатация

    Приобретая приборы для бытового обслуживания стоит воспользоваться услугами профессиональных консультантов. Они, имея необходимые знания и опыт помогут выбрать оптимальную модель.

    Смотрим видео, диагностика и обслуживание:

    Но чтобы оборудование работало эффективно необходимо еще и правильно его эксплуатировать. Установка и использование трансформаторов выполняются в соответствии с нормативными документами. В них же оговаривается и порядок обслуживания приборов. Согласно этим документам после монтажа устройства необходимо проверить схемы включения и все элементы во вторичных цепях. Исходя из полученных результатов оценивают возможность включения трансформатора в работу.

    Чтобы убедиться в исправности прибора следует измерить;

    • Сопротивление на обмотках;
    • Ток.

    Уровень масла в трансформаторах должен поддерживаться в пределах шкалы в зависимости от температуры окружающей среды. Также периодически устройство проверяют на предмет отсутствия протекания масла и чистоту изоляции. Для этого используют специальный индикатор – силикагель. При насыщении влагой он приобретает розовый окрас, в то время как в нормальном состоянии он голубого цвета.

    В процессе обслуживания прибора необходимо соблюдать меры безопасности. Они регламентируются нормативными документами. Осмотр трансформатора под напряжением допускается выполнять, находясь на безопасном расстоянии от токоведущих частей.

    Что касается ремонтных работ, то для их проведения прибор должен быть отключен от сети. Запрещено эксплуатировать трансформатор с незаземленным цоколем, а все неисправности должны устраняться специалистами. Исправное оборудование в процессе работы издает равномерный звук без треска и резких шумов.

    Кроме того, в сетях до 10 кВ случаются резонансные повышения напряжения. Причиной их появления считается многократные разряды емкости, получающиеся в результате дугового замыкания. Это в свою очередь приводит к образованию феррорезонанса в трансформаторе напряжения и выходу его из строя. Избежать этого можно при заземлении нейтрали через резистор.

    generatorvolt.ru

    Какие бывают трансформаторы

    Такая тема как трансформаторы, — это тема довольно таки очень серьезная, если решение технических вопросов по трансформаторам касается:

    • предприятий;
    • учреждений;
    • организаций.

    Допустим, человек получил техническое образование и его работа непосредственно связана с электрикой.   После сдачи экзаменов по ТБ, специалист приступает к выполнению своих  обязанностей и совершает свои действия с устранением неполадок в понижающем трансформаторе.   Выполнение таких профессиональных обязанностей требуют от нас:

    • соблюдения техники безопасности;
    • знаний

    и опыта в работе.   Если специалист не в полном объеме обладает своими профессиональными качествами и в его действиях совершается ошибка, то такая ошибка может стать последней и может являться  причиной несчастного случая.

    Принцип действия однофазного трансформатора

    Где мы можем наблюдать в быту применение однофазных трансформаторов? — Да практически везде, а именно, допустим в:

    •  аудиотехнике;
    • видеотехнике;
    • измерительных приборах

    и далее.



       Нужны ли нам знания о трансформаторах? — Конечно же, они нам необходимы такие знания.   Как допустим мы можем устранить неисправность в подзарядном устройстве для аккумуляторов авто,  не обладая знаниями в электротехнике? — Такой вариант невозможен.   То-есть, выполняя ремонт какого-либо электроприбора, электрическая схема которого может иметь дополнительно — однофазный трансформатор, мы как-бы вынуждены применить свои знания для устранения неисправности.

    Итак, трансформатор как нам известно — это статический электромагнитный аппарат, который может иметь две или более индуктивно связанные обмотки.   Обмотку, подключенную к внешнему источнику энергии — мы называем первичной обмоткой.   Ко вторичной обмотке подключается нагрузка, которая создает замкнутую цепь.   Если вторичная обмотка располагает большим количеством витков, то такая обмотка будет считаться высшего напряжения (ВН) и наоборот.   Чтобы увеличить магнитную связь между обмотками, обмотки располагают \наматывают\ на сердечник из ферромагнитного материала, состоящего из набора тонкой листовой электротехнической стали.

    Разберемся конкретно, почему именно называют трансформатор — статическим электромагнитным аппаратом? — такое название происходит от принципа действия, работы трансформатора.   Принцип работы трансформатора нам всем хорошо известен и состоит  в том, что если к первичной обмотке подвести переменное напряжение, то вследствии протекания  тока в первичной обмотке — ток создает магнитный поток в сердечнике.   Возникший, магнитный поток в сердечнике создает в свою очередь электродвижущую силу самоиндукции в первичной обмотке и электродвижущую силу для вторичной обмотки.

    Сам магнитный поток трансформатора состоит из основного магнитного потока, который циркулирует, замыкается в сердечнике трансформатора, а также,  потоков рассеяния первичной и вторичной обмоток.   Что же из себя представляет поток рассеяния для первичной и вторичной обмоток трансформатора?   Поток рассеяния из себя представляет — магнитные силовые линии, как и для электромагнита.

      рис. 1

    По рисунку №1 можно проследить и понять сам принцип работы однофазного трансформатора.   Читаем схематическое изображение:

    К первичной обмотке трансформатора подведено переменное напряжение U1 со своим значением переменного тока I1.   Ток I1,  протекая в первичной обмотке 1 создает в сердечнике трансформатора 3  основной магнитный поток Ф0.   Вторичная обмотка замкнута на сопротивление, где для данной цепи протекает ток I2.   При этом создается кроме основного магнитного потока — потоки рассеяния Ф1 и  Ф2 \магнитные силовые линии\.



     рис. 2

    В данном рисунке \рис. 2\ дается более наглядное представление о подключении однофазного трансформатора к внешнему источнику переменного напряжения.   Нагрузкой для вторичной обмотки может являться  обыкновенная электрическая лампочка, — допустим, на 36 вольт 100 Вт с обычным патроном на Е-27 \с соответствующим напряжением для вторичной обмотки\.

    Принцип действия трехфазного трансформатора





     рис. 3

    На рисунке представлена схема соединений обмоток для трехфазного трансформатора \рис. 3\.   Начала обмоток обозначены в схеме прописными буквами — А, В, С и концы обмоток низкого напряжения с обозначением букв — a, b, c.   Конструкция трехфазного трансформатора, как видно по рисунку,  состоит из трех отдельных магнитопроводов.   Из прочитанной технической литературы можно сделать вывод, что данный тип трансформаторов имеет редкое свое применение.   Обычно, обмотки низкого и высокого напряжений  трехфазных трансформаторов —  выполняются на общем магнитопроводе.

    В схемах трехфазных трансформаторов,  приняты стандартные обозначения прописными  буквами:

    • А, В, С — начала обмоток высокого напряжения;
    • X, Y, Z — концы обмоток высокого напряжения

    — для первичных обмоток.

    Строчными буквами — а, в, с  и  x, y, z  обозначаются начала и концы вторичных обмоток.

    Принцип действия трехфазного трансформатора тот же, что и у однофазного, и основан на принципе возникновения электродвижущей силы \э.д.с\  в  его обмотках.

    Схемы соединений обмоток — трехфазного трансформатора

     Соединения обмоток трехфазных трансформаторов могут быть выполнены в следующем исполнении:

    • звезда;
    • звезда с выведенной нулевой точкой;
    • треугольник;
    • зигзаг;
    • зигзаг с выведенной нулевой точкой.

    Трехфазные трансформаторы обычно изготавливают в стержневом исполнении, то-есть, на каждом стержне размещают обмотки низшего и высшего напряжения — для одной фазы.

    Читаем схемы трехфазных трансформаторов:

    рис. 4

    В схеме трехфазного трансформатора \рис. 4\ обмотки высокого и низкого напряжения  имеют соединения — звезда\звезда.

    Для следующей схемы \рис. 5\, первичные обмотки высокого напряжения соединены между собой по схеме — звезда.   Вторичные обмотки низкого напряжения соединены между собой по схеме — треугольник.

    рис. 5

    Так же, встречаются следующие соединения обмоток:

    • звезда\звезда с выведенной нулевой точкой;

    • звезда с выведенной нулевой точкой\треугольник;

    • треугольник\звезда с выведенной нулевой точкой.

    В зависимости от назначения, трехфазные трансформаторы имеют различную конструкцию и так же как и однофазные трансформаторы, состоят из двух основных частей — магнитопровода и обмоток.

     По своей конструкции, трехфазные трансформаторы бывают:

    • с масляным;
    • с воздушным

    естественным охлаждением.

    Данная тема дает как бы поверхностное представление о трансформаторах, — но у нас  все  впереди.

    Следите за рубрикой данного сайта.







    zapiski-elektrika.ru

    Силовой трансформатор — Википедия

    Материал из Википедии — свободной энциклопедии

    Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 8 августа 2017;
    проверки требуют 10 правок.
    Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 8 августа 2017;
    проверки требуют 10 правок.

    Силовой трансформатор ASG Trafo на 110кВ
    Силовой трансформатор 10/6-0,4 кВ, расположенный в закрытой трансформаторной будке

    Силово́й трансформа́тор — электротехническое устройство в сетях электроснабжения (электросетях) с двумя или более обмотками (трансформатор), который посредством электромагнитной индукции преобразует одну величину переменного напряжения и тока в другую величину переменного напряжения и тока, той же частоты без изменения её передаваемой мощности[1][2].

    Также силовым трансформатором называют понижающий трансформатор, входящий в состав вторичных источников электропитания различных устройств и аппаратуры, обеспечивающий их питание от бытовой электросети.

    ru.wikipedia.org

    Что такое трансформатор? | Электрознайка. Домашний Электромастер.

    Трансформатор – это электромагнитный аппарат, предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения при той же частоте.
    Действие трансформатора основано на использовании явления электромагнитной индукции.

    Переменный электрический ток (ток, который изменяется по величине и по направлению) наводит в первичной катушке переменное магнитное поле. Это переменное магнитное поле, наводит переменное напряжение во вторичной обмотке. Величина напряжения ЭДС зависит от числа витков  в катушке и от скорости изменения магнитного поля.

    Отношение числа витков первичной и вторичной обмоток определяет коэффициент трансформации:
       k = w1 / w2;   где:
    w1 — число витков в первичной обмотке;
    w2 — число витков во вторичной обмотке.
    Если число витков в первичной обмотке больше чем во вторичной — это понижающий трансформатор.
    Если число витков в первичной обмотке меньше, чем во вторичной — это повышающий трансформатор.

    Один и тот же трансформатор может быть как понижающим, так и повышающим, в зависимости от того на какую обмотку подается переменное напряжение.

    Трансформаторы без сердечника или с сердечником из высокочастотного феррита или альсифера — это высокочастотные трансформаторы ( частота выше 100 килогерц).
    Трансформаторы с ферромагнитным сердечником (сталь, пермаллой, феррит) – это низкочастотные трансформаторы (частота ниже 100 килогерц).

    Высокочастотные трансформаторы используются в устройствах техники электросвязи, радиосвязи и др. Низкочастотные трансформаторы используются в усилительной технике звуковых частот, в телефонной связи.
    Особое место трансформаторы со стальным (набор из стальных листов) сердечником занимают в электротехнике.

    Развитие электроэнергетики напрямую зависит от мощных, силовых трансформаторов.
    Мощности силовых трансформаторов имеют величины от нескольких ватт до сотен тысяч киловатт и выше.

    Силовой трансформатор – что же это?

    На замкнутый сердечник (магнитопровод), набранный из стальных листов, надевают две или больше, обмоток, одна из которых соединяется с источником переменного тока. Другая (или другие) обмотка соединяется с потребителем электрического тока – нагрузкой.

    Переменный ток, проходящий по первичной обмотке, создает в стальном сердечнике магнитный поток, который наводит в каждом витке обмотки – катушки переменное напряжение. Напряжения всех витков складываются в выходное напряжение трансформатора.

     Форма сердечника – магнитопровода, может быть Ш – образной, О – образной и тороидальной, в виде тора. Таким образом в силовом трансформаторе электрическая мощность из первичной обмотки передается во вторичную обмотку через магнитный поток в магнитопроводе.

    Потребителей электрической энергии очень много: электрическое освещение, электронагреватели, радио и теле аппаратура, электродвигатели и многое другое. И все эти приборы требуют различные напряжения (переменные и постоянные) и разные мощности.

    Проблема эта легко решается с помощью трансформатора. Из бытовой сети с переменным напряжением 220 вольт можно получить переменное напряжение любой величины и , если необходимо, преобразовать его в постоянное напряжение.

    Коэффициент полезного действия трансформатора довольно велик, от 0,9 до 0,98 и зависит от потерь в магнитопроводе и от магнитных полей рассеяния.
    От величины электрической мощности Р зависит площадь поперечного сечения магнитопровода S.
    По значению площади S определяется, при расчетах трансформатора, количество витков w на 1 вольт:

    w = 50 / S.

    Мощность трансформатора Рс выбирается из требуемой величины нагрузки Рн плюс величина потерь в сердечнике.

    При расчете трансформатора с определенной степенью точности можно считать, что мощность нагрузки во вторичной обмотке Pн = Uн * Iн и мощность потребляемая из сети в первичной обмотке Pc = Uc * Ic приблизительно равны. Если  потерями в сердечнике  пренебречь, то получается равенство:

    k = Uс / Uн = Iн / Iс.

    То есть, выводится правило: токи в обмотках трансформатора обратно пропорциональны их напряжениям, а соответственно и числу их витков.

    domasniyelektromaster.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
