Закон ома кто открыл – Кодекс и Законы Закон Ома. История открытия. Различные виды закона Ома

,

Закон Ома выглядит настолько просто, что трудности которые пришлось преодолеть при его установлении, упускают из виду и забывают. Закон Ома нелегко проверить, и его нельзя рассматривать как очевидную истину; действительно, для многих материалов ой не выполняется.

В чем же все-таки заключаются эти трудности? Разве нельзя проверить, что дает изменение числа элементов вольтова столба, определяя ток при разном числе элементов?

Дело в том, что, когда мы берем разное число элементов, мы меняем всю цепь, ибо дополнительные элементы имеют и дополнительное сопротивление. Поэтому необходимо найти способ изменять напряжение, не меняя самой батареи. Кроме того, разный по величине ток нагревает проволоку до развой температуры, и этот эффект тоже может влиять на силу тока. Ом (17871854) преодолел эти трудности, воспользовавшись явлением термоэлектричества, которое открыл Зеебек (17701831) в 1822 г.

Явление наблюдается при нагревании спая из двух различных материалов: возбуждается небольшое напряжение, которое способно создать ток. Зеебек открыл этот эффект, экспериментируя с пластинками сурьмы и висмута, а в качестве детектора тока использовал катушку с большим числом витков, внутрь которой был вставлен маленький магнит. Зеебек наблюдал отклонение магнита только тогда, когда сжимал пластинки друг с другом руками, и вскоре понял, что эффект давало тепло его руки. Тогда он стал нагревать пластинки лампой и получил гораздо большее отклонение. Зеебек не вполне понял открытый им эффект и назвал его магнитной поляризацией.

Ом использовал термоэлектрический эффект в качестве источника электродвижущей силы. При неизменной разности температур напряжение термоэлемента должно быть весьма стабильным, а поскольку ток мал, заметного нагрева происходить не должно. В соответствии с этими соображениями Ом изготовил прибор, который, видимо, следует считать первым настоящим прибором для исследований в области электричества. До этого использовались лишь грубые приборы.

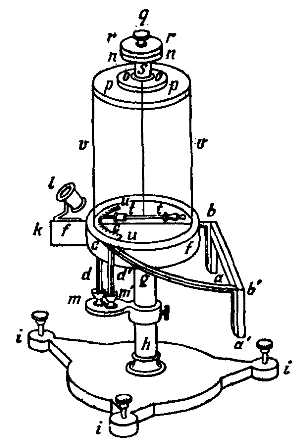

Прибор Ома для определения зависимости менаду током и сопротивлением.

Верхняя цилиндрическая часть прибора Ома представляет собой детектор тока крутильные весы, ab и а’b’ термоэлементы, изготовленные из двух медных проволок, припаянных к поперечному стержню из висмута; m и m’ чашечки со ртутью, к которой можно было подключать термоэлементы. К чашечкам подсоединялся проводник, концы которого каждый раз зачищались перед тем, как погружались в ртуть.

Ом отдавал себе отчет в важном значении чистоты материалов. Ом держал спай а в кипящей воде, а спай а’ опускал в смесь льда с водой и наблюдал отклонение гальванометра.

Типичную немецкую тщательность и внимательное отношение к деталям, характерные для Ома, можно противопоставить почти мальчишескому энтузиазму, который проявлял в своей работе Фарадей. В физике нужны оба подхода: последний обычно дает толчок к изучению какого-либо вопроса, а первый требуется, чтобы тщательно изучить его и на основе точных количественных результатов построить строгую теорию.

Ом использовал в качестве проводников восемь отрезков медной проволоки различной длины. Сперва ему не удалось получить воспроизводимые результаты, но неделю спустя он, очевидно, отрегулировал прибор и получил серию отсчетов для каждого из проводников. Эти отсчеты представляли собой углы закручивания нити подвеса, при которых стрелка возвращалась на нуль. Ом показал, что при надлежащем выборе постоянных А и В длина х и угол закручивания X нити связаны соотношением Х = (А / B+z)

Можно проиллюстрировать это соотношение, построив график зависимости х от 1/Х.

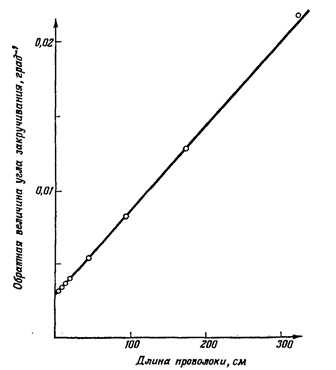

График, построенный по результатам Ома

Ом повторил свой эксперимент с латунной проволокой и получил такой же результат при другом значении А и том же значении В. Он взял для спаев термоэлемента температуры 0 и 7,5 по Реомюру (9,4 С) и обнаружил, что регистрируемые им отклонения уменьшились примерно в 10 раз.

Таким образом, если предположить, что напряжение, которое дает прибор, пропорционально разности температур как мы теперь знаем, это приблизительно верно, то получается, что ток пропорционален этому напряжению. Ом показал также, что ток обратно пропорционален некоей величине, зависящей от длины проволоки. Ом назвал ее сопротивлением, и следует предположить, что величина В представляет собой сопротивление остальной части цепи.

Таким образом, Ом показал, что ток пропорционален напряжению и обратно пропорционален полному сопротивлению цепи. Это был замечательно простой результат для сложного эксперимента. Так по крайней мере должно казаться нам сейчас.

Современники Ома, в особенности его соотечественники, полагали иначе: возможно, именно простота закона Ома вызывала у них подозрение. Ом столкнулся с затруднениями в служебной карьере, испытывал нужду; особенно угнетало Ома то, что не признавались его труды. К чести Великобритании, и в особенности Королевского общества, нужно сказать, что работа Ома получила там заслуженное признание. Ом входит в число тех великих людей, имена которых часто встречаются написанными с маленькой буквы: название ом было присвоено единице сопротивления.

Г. Линсон “Великие эксперименты в физике”

www.electrolibrary.info

Закон Ома. История открытия. Различные виды закона Ома

Реферат

Закон Ома. История открытия. Различные виды закона Ома.

Содержание.

1. Общий вид закона Ома.

2. История открытия закона Ома, краткая биография ученого.

3. Виды законов Ома.

Закон Ома устанавливает зависи­мость между силой тока I в проводнике и разностью потенциалов (напряже­нием) U между двумя фиксированными точками (сечениями) этого проводника:

(1) Коэффициент пропорциональности R , завися­щий от геометрических и электрических свойств проводника и от температуры, называется омическим сопротивлением или просто сопротивлением данного участка проводника. Закон Ома был от­крыт в 1826 нем. физиком Г. Омом.

Георг Симон Ом родился 16 марта 1787 года в Эрлангене, в семье потомственного слесаря. После окончания школы Георг поступил в городскую гимназию. Гимназия Эрлангена курировалась университетом. Занятия в гимназии вели четыре профессора. Георг, закончив гимназию, весной 1805 года приступил к изучению математики, физики и философии на философском факультете Эрлангенского университета.

Проучившись три семестра, он принял приглашение занять место учителя математики в частной школе швейцарского городка Готтштадта.

В 1811 году он возвращается в Эрланген, заканчивает университет и получает степень доктора философии. Сразу же по окончании университета ему была предложена должность приват-доцента кафедры математики этого же университета.

В 1812 году Ом был назначен учителем математики и физики школы в Бамберге. В 1817 году он публикует свою первую печатную работу, посвященную методике преподавания “Наиболее оптимальный вариант преподавания геометрии в подготовительных классах”. Ом занялся исследованиями электричества. В основу своего электроизмерительного прибора Ом заложил конструкцию крутильных весов Кулона. Результаты своих исследований Ом оформил в виде статьи под названием “Предварительное сообщение о законе, по которому металлы проводят контактное электричество”. Статья была опубликована в 1825 году в “Журнале физики и химии”, издаваемом Швейггером. Однако выражение, найденное и опубликованное Омом, оказалось неверным, что стало одной из причин его длительного непризнания. Приняв все меры предосторожности, заранее устранив все предполагаемые источники ошибок, Ом приступил к новым измерениям.

Появляется в свет его знаменитая статья “Определение закона, по которому металлы проводят контактное электричество, вместе с наброском теории вольтаического аппарата и мультипликатора Швейггера”, вышедшая в 1826 году в “Журнале физики и химии”.

В мае 1827 года “Теоретические исследования электрических цепей” объемом в 245 страниц, в которых содержались теперь уже теоретические рассуждения Ома по электрическим цепям. В этой работе ученый предложил характеризовать электрические свойства проводника его сопротивлением и ввел этот термин в научный обиход. Ом нашел более простую формулу для закона участка электрической цепи, не содержащего ЭДС: “Величина тока в гальванической цепи прямо пропорциональна сумме всех напряжений и обратно пропорциональна сумме приведенных длин. При этом общая приведенная длина определяется как сумма всех отдельных приведенных длин для однородных участков, имеющих различную проводимость и различное поперечное сечение”.

В 1829 году появляется его статья “Экспериментальное исследование работы электромагнитного мультипликатора”, в которой были заложены основы теории электроизмерительных приборов. Здесь же Ом предложил единицу сопротивления, в качестве которой он выбрал сопротивление медной проволоки длиной 1 фут и поперечным сечением в 1 квадратную линию.

В 1830 году появляется новое исследование Ома “Попытка создания приближенной теории униполярной проводимости”.

Только в 1841 году работа Ома была переведена на английский язык, в 1847 году – на итальянский, в 1860 году – на французский.

16 февраля 1833 года, через семь лет после выхода из печати статьи, в которой было опубликовано его открытие, Ому предложили место профессора физики во вновь организованной политехнической школе Нюрнберга. Ученый приступает к исследованиям в области акустики. Результаты своих акустических исследований Ом сформулировал в виде закона, получившего впоследствии название акустического закона Ома.

Раньше всех из зарубежных ученых закон Ома признали русские физики Ленц и Якоби. Они помогли и его международному признанию. При участии русских физиков, 5 мая 1842 года Лондонское Королевское общество наградило Ома золотой медалью и избрало своим членом.

В 1845 году его избирают действительным членом Баварской академии наук. В 1849 году ученого приглашают в Мюнхенский университет на должность экстраординарного профессора. В этом же году он назначается хранителем государственного собрания физико-математических приборов с одновременным чтением лекций по физике и математике. В 1852 году Ом получил должность ординарного профессора. Ом скончался 6 июля 1854 года. В 1881 году на электротехническом съезде в Париже ученые единогласно утвердили название единицы сопротивления – 1 Ом.

В общем случае зависимость между I и U нелинейна, однако на практике всегда можно в определенном интервале напряжений считать её линейной и применять закон Ома; для металлов и их сплавов этот интервал практически неограничен.

Закон Ома в форме (1) справедлив для участков цепи, не содержащих источ­ников ЭДС. При наличии таких источников (аккумуляторов, термопар, ге­нераторов и т. д.) закон Ома имеет вид:

(2)

где

— ЭДС всех источников, вклю­чённых в рассматриваемый участок цепи. Для замкнутой цепи закон Ома при­нимает вид: (3)

где

– полное сопротивление цепи, равное сумме внешнего сопротив­ления r и внутреннего сопротивления источника ЭДС. Обобщением закона Ома на случай разветвлённой цепи является правило 2-е Кирхгофа.

Закон Ома можно записать в дифференциальной форме, связывающей в каждой точке проводника плотность тока j с полной напряжённостью электрического поля. Потенциальное. электрическое поле напряжённости Е , создаваемое в проводниках микроскопическими зарядами (электронами, ионами) самих проводников, не может поддерживать стационарное движение свободных зарядов (ток), т. к. работа этого поля на замкнутом пути равна нулю. Ток поддерживается неэлектростатическими силами различного происхождения (индукционного, химического, теплового и т.д.), которые действуют в источниках ЭДС и которые можно представить в виде некоторого эквивалентного непотенциального поля с напряженностью

E СТ, называемого сторонним. Полная напряженность поля, действующего внутри проводника на заряды, в общем случае равна E + E СТ . Соответственно, дифференциальный закон Ома имеет вид:

или , (4)

где

– удельное сопротивление материала проводника, а – его удельная электропроводность.

Закон Ома в комплексной форме справедлив также для синусоидальных квазистационарных токов:

(5)

где z полное комплексное сопротивление:

, r – активное сопротивление, а x – реактивное сопротивление цепи. При наличии индуктивности L и емкости С в цепи квазистационарного тока частоты .

Существует несколько видов закона Ома.

Закон Ома для однородного участка цепи (не содержащего источника тока): сила тока в проводнике прямо про­порциональна приложенному напряжению и обратно про­порциональна сопротивлению проводника:

Закон Ома для замкнутой цепи: сила тока в замкнутой цепи равна отношению ЭДС источника тока к суммарному сопротивлению всей цепи:

где R – сопротивление внешней цепи, r – внутреннее сопротивление источника тока.

R – +

R

Закон Ома для неоднородного участка цепи (участка цепи с источником тока):

mirznanii.com

Закон Ома. История открытия. Различные виды закона Ома.

















Реферат



Закон Ома. История открытия. Различные виды закона Ома.













Содержание.





1. Общий вид закона Ома.



2. История открытия закона Ома, краткая биография ученого.



3. Виды законов Ома.

Закон Ома устанавливает зависимость между силой тока I в проводнике и разностью потенциалов (напряжением) U между двумя фиксированными точками (сечениями) этого проводника:

                                                              (1)

Коэффициент пропорциональности R, зависящий от геометрических и электрических свойств проводника и от температуры, называется омическим сопротивлением или просто сопротивлением данного участка проводника. Закон Ома был открыт в 1826 нем.  физиком Г. Омом.

Георг Симон Ом родился 16 марта 1787 года в Эрлангене, в семье потомственного слесаря. После окончания школы Георг поступил в городскую гимназию. Гимназия Эрлангена курировалась университетом. Занятия в гимназии вели четыре профессора. Георг, закончив гимназию, весной 1805 года приступил к изучению математики, физики и философии на философском факультете Эрлангенского университета.

Проучившись три семестра, он принял приглашение занять место учителя математики в частной школе швейцарского городка Готтштадта.

В 1811 году он возвращается в Эрланген, заканчивает университет и получает степень доктора философии. Сразу же по окончании университета ему была предложена должность приват-доцента кафедры математики этого же университета.

В 1812 году Ом был назначен учителем математики и физики школы в Бамберге. В 1817 году он публикует свою первую печатную работу, посвященную методике преподавания “Наиболее оптимальный вариант преподавания геометрии в подготовительных классах”. Ом занялся исследованиями электричества. В основу своего электроизмерительного прибора Ом заложил конструкцию крутильных весов Кулона. Результаты своих исследований Ом оформил в виде статьи под названием “Предварительное сообщение о законе, по которому металлы проводят контактное электричество”. Статья была опубликована в 1825 году в “Журнале физики и химии”, издаваемом Швейггером. Однако выражение, найденное и опубликованное Омом, оказалось неверным, что стало одной из причин его длительного непризнания. Приняв все меры предосторожности, заранее устранив все предполагаемые источники ошибок, Ом приступил к новым измерениям.

Появляется в свет его знаменитая статья “Определение закона, по которому металлы проводят контактное электричество, вместе с наброском теории вольтаического аппарата и мультипликатора Швейггера”, вышедшая в 1826 году в “Журнале физики и химии”.

В мае 1827 года “Теоретические исследования электрических цепей” объемом в 245 страниц, в которых содержались теперь уже теоретические рассуждения Ома по электрическим цепям. В этой работе ученый предложил характеризовать электрические свойства проводника его сопротивлением и ввел этот термин в научный обиход. Ом нашел более простую формулу для закона участка электрической цепи, не содержащего ЭДС: “Величина тока в гальванической цепи прямо пропорциональна сумме всех напряжений и обратно пропорциональна сумме приведенных длин. При этом общая приведенная длина определяется как сумма всех отдельных приведенных длин для однородных участков, имеющих различную проводимость и различное поперечное сечение”.

В 1829 году появляется его статья “Экспериментальное исследование работы электромагнитного мультипликатора”, в которой были заложены основы теории электроизмерительных приборов. Здесь же Ом предложил единицу сопротивления, в качестве которой он выбрал сопротивление медной проволоки длиной 1 фут и поперечным сечением в 1 квадратную линию.

В 1830 году появляется новое исследование Ома “Попытка создания приближенной теории униполярной проводимости”.

Только в 1841 году работа Ома была переведена на английский язык, в 1847 году – на итальянский, в 1860 году – на французский.

16 февраля 1833 года, через семь лет после выхода из печати статьи, в которой было опубликовано его открытие, Ому предложили место профессора физики во вновь организованной политехнической школе Нюрнберга. Ученый приступает к исследованиям в области акустики. Результаты своих акустических исследований Ом сформулировал в виде закона, получившего впоследствии название акустического закона Ома.

Раньше всех из зарубежных ученых закон Ома признали русские физики Ленц и Якоби. Они помогли и его международному признанию. При участии русских физиков, 5 мая 1842 года Лондонское Королевское общество наградило Ома золотой медалью и избрало своим членом.

В 1845 году его избирают действительным членом Баварской академии наук. В 1849 году ученого приглашают в Мюнхенский университет на должность экстраординарного профессора. В этом же году он назначается хранителем государственного собрания физико-математических приборов с одновременным чтением лекций по физике и математике. В 1852 году Ом получил должность ординарного профессора. Ом скончался 6 июля 1854 года. В 1881 году на электротехническом съезде в Париже ученые единогласно утвердили название единицы сопротивления – 1 Ом.

В общем случае зависимость между I и U нелинейна, однако на практике всегда можно в определенном интервале напряжений считать её линейной и применять закон Ома; для металлов и их сплавов этот интервал практически неограничен.

Закон Ома в форме (1) справедлив для участков цепи, не содержащих источников ЭДС. При наличии таких источников (аккумуляторов, термопар, генераторов и т. д.) закон Ома имеет вид:

                                                               (2)



где  — ЭДС всех источников, включённых в рассматриваемый участок цепи. Для замкнутой цепи закон Ома принимает вид:

                                                                     (3)

где  – полное сопротивление цепи, равное сумме внешнего сопротивления r и внутреннего сопротивления  источника ЭДС. Обобщением закона Ома на случай разветвлённой цепи является правило 2-е Кирхгофа.

Закон Ома можно записать в дифференциальной форме, связывающей в каждой точке проводника плотность тока j с полной напряжённостью электрического поля. Потенциальное. электрическое поле напряжённости Е, создаваемое в проводниках микроскопическими зарядами (электронами, ионами) самих проводников, не может поддерживать стационарное движение свободных зарядов (ток), т. к. работа этого поля на замкнутом пути равна нулю. Ток поддерживается неэлектростатическими силами различного происхождения (индукционного, химического, теплового и т.д.), которые действуют в источниках ЭДС и которые можно представить в виде некоторого эквивалентного непотенциального поля с напряженностью EСТ, называемого сторонним. Полная напряженность поля, действующего внутри проводника на заряды, в общем случае равна E+EСТ. Соответственно, дифференциальный закон Ома имеет вид:

 или ,                                             (4)

где – удельное сопротивление материала проводника, а  – его удельная электропроводность.

Закон Ома в комплексной форме справедлив также для синусоидальных квазистационарных токов:

                                                             (5)

где zполное комплексное сопротивление:  , r – активное сопротивление,  а x – реактивное сопротивление цепи. При наличии индуктивности L и емкости С в цепи квазистационарного тока частоты

.



Существует несколько видов закона Ома.

Закон Ома для однородного участка цепи (не содержащего источника тока): сила тока в проводнике прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению проводника:

Закон Ома для замкнутой цепи: сила тока в замкнутой цепи равна отношению ЭДС источника тока к суммарному сопротивлению всей цепи:

где R – сопротивление внешней цепи,  r – внутреннее сопротивление источника тока.

                  R                                           –     +

                                                                           R



Закон Ома для неоднородного участка цепи (участка цепи с источником тока):

                                                                        R



;



где  – разность потенциалов на концах участка цепи,  – ЭДС источника тока, входящего в участок.

Способность вещества проводить ток характеризуется его удельным сопротивлением  либо проводимостью . Их величина определяется химической природой вещества и условиями, в частности температурой, при которых оно находится. Для большинства металлов удельное сопротивление растет с температурой приблизительно по линейному закону:

;

где  — удельное сопротивление при 0°С, t — температура по шкале Цельсия, а — коэффициент, численно равный примерно 1/273. Переходя к абсолютной температуре, получаем

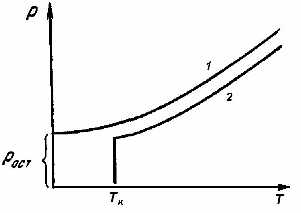

При низких температурах наблюдаются отступления от этой закономерности.  В большинстве случаев зависимость от T следует кривой 1 на рисунке.

Величина остаточного сопротивления  в сильной степени зависит от чистоты материала и наличия остаточных механических напряжений в образце. Поэтому после отжига  заметно уменьшается. У абсолютно чистого металла с идеально правильной кристаллической решеткой при абсолютном нуле .

У большой группы металлов и сплавов при температуре порядка нескольких градусов Кельвина сопротивление скачком обращается в нуль (кривая 2 на рисунке). Впервые это явление, названное сверхпроводимостью, было обнаружено в 1911 г. Камерлинг – Оннесом для ртути. В дальнейшем сверхпроводимость была обнаружена у свинца, олова, цинка, алюминия и других металлов, а также у ряда сплавов. Для каждого сверхпроводника имеется своя критическая температура Тк, при которой он переходит в сверхпроводящее состояние. При действии на сверхпроводник магнитного поля сверхпроводящее состояние нарушается. Величина критического поля HK, разрушающего сверхпроводимость, равна нулю при Т = Тки растет с понижением температуры.

Полное теоретическое объяснение сверхпроводимости было дано в 1958 г. советским физиком Н. Н. Боголюбовым и его сотрудниками.

Зависимость электрического сопротивления от температуры положена в основу термометров сопротивления. Такой термометр представляет собой металлическую (обычно платиновую) проволоку, намотанную на фарфоровый или слюдяной каркас. Проградуированный по постоянным температурным точкам термометр сопротивления позволяет измерять с точностью порядка нескольких сотых градуса как низкие, так и высокие температуры.



Список использованной литературы:



Прохоров А. М. Физический энциклопедический словарь, М., 1983

Дорфман Я. Г. Всемирная история физики. М., 1979
Ом Г. Определение закона, по которому металлы проводят контактное электричество. – В кн.: Классики физической науки. М., 1989

Роджерс Э. Физика для любознательных, т. 3. М., 1971
Орир Дж. Физика, т. 2. М., 1981
Джанколи Д. Физика, т. 2. М., 1989

znakka4estva.ru

История открытия закона Ома, виды закона Ома

Дисциплина: Химия и физика
Тип работы: Реферат
Тема: История открытия закона Ома, виды закона Ома

Реферат

Закон Ома. История открытия. Различные виды закона Ома.

Содержание.

1. Общий вид закона Ома.

2. История открытия закона Ома, краткая биография ученого.

3. Виды законов Ома.

Закон Ома устанавливает зависи­мость между силой тока

в проводнике и разностью потенциалов (напряже­нием)

между двумя фиксированными точками (сечениями) этого проводника:

Коэффициент пропорциональности

, завися­щий от геометрических и электрических свойств проводника и от температуры, называется омическим сопротивлением или просто сопротивлением данного участка проводника. Закон

Ома был от­крыт в 1826 нем.

физиком Г. Омом.

Георг Симон Ом родился 16 марта 1787 года в Эрлангене, в семье потомственного слесаря. После окончания школы Георг поступил в городскую гимназию. Гимназия Эрлангена курировалась

университетом. Занятия в гимназии вели четыре профессора. Георг, закончив гимназию, весной 1805 года приступил к изучению математики, физики и философии на философском факультете

Эрлангенского университета.

Проучившись три семестра, он принял приглашение занять место учителя математики в частной школе швейцарского городка Готтштадта.

В 1811 году он возвращается в Эрланген, заканчивает университет и получает степень доктора философии. Сразу же по окончании университета ему была предложена должность

приват-доцента кафедры математики этого же университета.

В 1812 году Ом был назначен учителем математики и физики школы в Бамберге. В 1817 году он публикует свою первую печатную работу, посвященную методике преподавания \”Наиболее

оптимальный вариант преподавания геометрии в подготовительных классах\”. Ом занялся исследованиями электричества. В основу своего электроизмерительного прибора Ом заложил конструкцию

крутильных весов Кулона. Результаты своих исследований Ом оформил в виде статьи под названием \”Предварительное сообщение о законе, по которому металлы проводят контактное

электричество\”. Статья была опубликована в 1825 году в \”Журнале физики и химии\”, издаваемом Швейггером. Однако выражение, найденное и опубликованное Омом, оказалось неверным, что

стало одной из причин его длительного непризнания. Приняв все меры предосторожности, заранее устранив все предполагаемые источники ошибок, Ом приступил к новым измерениям.

Появляется в свет его знаменитая статья \”Определение закона, по которому металлы проводят контактное электричество, вместе с наброском теории вольтаического аппарата и

мультипликатора Швейггера\”, вышедшая в 1826 году в \”Журнале физики и химии\”.

В мае 1827 года \”Теоретические исследования электрических цепей\” объемом в 245 страниц, в которых содержались теперь уже теоретические рассуждения Ома по электрическим цепям. В

этой работе ученый предложил характеризовать электрические свойства проводника его сопротивлением и ввел этот термин в научный обиход. Ом нашел более простую формулу для закона

участка электрической цепи, не содержащего ЭДС: \”Величина тока в гальванической цепи прямо пропорциональна сумме всех напряжений и обратно пропорциональна сумме приведенных длин. При

этом общая приведенная длина определяется как сумма всех отдельных приведенных длин для однородных участков, имеющих различную проводимость и различное поперечное сечение\”.

В 1829 году появляется его статья \”Экспериментальное исследование работы электромагнитного мультипликатора\”, в которой были заложены основы теории электроизмерительных приборов.

Здесь же Ом предложил единицу сопротивления, в качестве которой он выбрал сопротивление медной проволоки длиной 1 фут и поперечным сечением в 1 квадратную линию.

В 1830 году появляется новое исследование Ома \”Попытка создания приближенной теории униполярной проводимости\”.

Только в 1841 году работа Ома была переведена на английский язык, в 1847 году – на итальянский, в 1860 году – на французский.

16 февраля 1833 года, через семь лет после выхода из печати статьи, в которой было опубликовано его открытие, Ому предложили место профессора физики во вновь организованной

политехнической школе Нюрнберга. Ученый приступает к исследованиям в области акустики. Результаты своих акустических исследований Ом сформулировал в виде закона, получившего

впоследствии название акустического закона Ома.

Раньше всех из зарубежных ученых закон Ома признали русские физики Ленц и Якоби. Они помогли и его международному признанию. При участии русских физиков, 5 мая 1842 года

Лондонское Королевское общество наградило Ома золотой медалью и избрало своим членом.

В 1845 году его избирают действительным членом Баварской академии наук. В 1849 году ученого приглашают в Мюнхенский университет на должность экстраординарного профессора. В этом

же году он назначается хранителем государственного собрания физико-математических приборов с одновременным чтением лекций по физике и математике. В 1852 году Ом получил должность

ординарного профессора. Ом скончался 6 июля 1854 года. В 1881 году на электротехническом съезде в Париже ученые единогласно утвердили название единицы сопротивления – 1 Ом.

В общем случае зависимость между

нелинейна, однако на практике всегда можно в определенном интервале напряжений считать её линейной и применять закон Ома; для металлов и их сплавов этот интервал практически

неограничен.

Закон Ома в форме (1) справедлив для участков цепи, не содержащих источ­ников ЭДС. При наличии таких источников (аккумуляторов, термопар, ге­нераторов и т. д.) закон Ома имеет

вид:

где

— ЭДС всех источников, вклю­чённых в рассматриваемый участок цепи. Для замкнутой цепи закон Ома при­нимает вид:

где

– полное сопротивление цепи, равное сумме внешнего сопротив­ления

и внутреннего сопротивления

источника ЭДС. Обобщением закона Ома на случай разветвлённой цепи является правило 2-е Кирхгофа.

Закон Ома можно записать в дифференциальной форме, связывающей в каждой точке проводника плотность тока

с полной напряжённостью электрического поля. Потенциальное. электрическое поле напряжённости Е, создаваемое в проводниках микроскопическими зарядами (электронами, ионами) самих

проводников, не может поддерживать стационарное движение свободных зарядов (ток), т. к. работа этого поля на замкнутом пути равна нулю. Ток поддерживается неэлектростатическими силами

различного происхождения (индукционного, химического, теплового и т.д.), которые действуют в источниках ЭДС и которые можно представить в виде некоторого эквивалентного непотенциального

поля с напряженностью

СТ,

называемого сторонним. Полная напряженность поля, действующего внутри проводника на заряды, в общем случае равна

СТ

Соответственно, дифференциальный закон Ома имеет вид:

или

где

– его удельная электропроводность.

Закон Ома в комплексной форме справедлив также для синусоидальных квазистационарных токов:

где

полное комплексное сопротивление:

– активное сопротивление,

– реактивное сопротивление цепи. При наличии индуктивности

и емкости С в цепи квазистационарного тока частоты

Существует несколько видов закона Ома.

Закон Ома для однородного участка цепи

(не содержащего источника тока): сила тока в п…

Забрать файл

Похожие материалы:


www.refland.ru

Ома закон – это… Что такое Ома закон?

Зако́н Ома — это физический закон, определяющий связь между напряжением, силой тока и сопротивлением проводника в электрической цепи. Назван в честь его первооткрывателя Георга Ома. Суть закона проста: сила тока в проводнике прямо пропорциональна напряжению между концами проводника, если при прохождении тока свойства проводника не изменяются. Следует также иметь в виду, что закон Ома является фундаментальным и может быть применён к любой физической системе, в которой действуют потоки частиц или полей, преодолевающие сопротивление. Его можно применять для расчёта гидравлических, пневматических, магнитных, электрических, световых, тепловых потоков и т. д., также, как и Правила Кирхгофа, однако, такое приложение этого закона используется крайне редко в рамках узко специализированных расчётов.

Закон Ома формулируется так: Сила тока в однородном участке цепи прямо пропорциональна напряжению, приложенному к участку, и обратно пропорциональна характеристике участка, которую называют электрическим сопротивлением этого участка.

Ток, А Напряжение, В Сопротивление, Ом Мощность, Вт
I U R P

История закона Ома

Георг Ом, проводя эксперименты с проводником, установил, что сила тока I в проводнике пропорциональна напряжению U, приложенному к его концам:

,

или

.

Коэффициент пропорциональности назвали электропроводностью, а величину принято именовать электрическим сопротивлением проводника.

Закон Ома был открыт в 1827 году.

Закон Ома в интегральной форме

Схема, иллюстрирующая три составляющие закона Ома

Диаграмма, помогающая запомнить закон Ома. Нужно закрыть искомую величину, и два других символа дадут формулу для ее вычисления

Закон Ома для участка электрической цепи имеет вид:

U = RI

где:

  • U — напряжение или разность потенциалов,
  • I — сила тока,
  • R — сопротивление.

Закон Ома также применяется ко всей цепи, но в несколько изменённой форме:

,

где:

Закон Ома в дифференциальной форме

Сопротивление R зависит как от материала, по которому течёт ток, так и от геометрических размеров проводника. Полезно переписать закон Ома в так называемой дифференциальной форме, в которой зависимость от геометрических размеров исчезает, и тогда закон Ома описывает исключительно электропроводящие свойства материала. Для изотропных материалов имеем:

где:

Все величины, входящие в это уравнение, являются функциями координат и, в общем случае, времени. Если материал анизотропен, то направления векторов плотности тока и напряжённости могут не совпадать. В этом случае удельная проводимость является тензором ранга (1, 1).

Раздел физики, изучающий течение электрического тока в различных средах, называется электродинамикой сплошных сред.

Закон Ома для переменного тока

Если цепь содержит не только активные, но и реактивные компоненты (ёмкости, индуктивности), а ток является синусоидальным с циклической частотой ω, то закон Ома обобщается; величины, входящие в него, становятся комплексными:

где:

  • U = U0eiωt — напряжение или разность потенциалов,
  • I — сила тока,
  • Z = Reiδ — комплексное сопротивление (импеданс),
  • R = (Ra2+Rr2)1/2 — полное сопротивление,
  • Rr = ωL — 1/ωC — реактивное сопротивление (разность индуктивного и емкостного),
  • Rа — активное (омическое) сопротивление, не зависящее от частоты,
  • δ = —arctg Rr/Ra — сдвиг фаз между напряжением и силой тока.

При этом переход от комплексных переменных в значениях тока и напряжения к действительным (измеряемым) значениям может быть произведен взятием действительной или мнимой части (но во всех элементах цепи одной и той же!) комплексных значений этих величин. Соответственно, обратный переход строится для, к примеру, U = U0sin(ωt + φ) подбором такой , что . Тогда все значения токов и напряжений в схеме надо считать как

Если ток изменяется во времени, но не является синусоидальным (и даже периодическим), то его можно представить как сумму синусоидальных Фурье-компонент. Для линейных цепей можно считать компоненты фурье-разложения тока действующими независимо.

Также необходимо отметить, что закон Ома является лишь простейшим приближением для описания зависимости тока от разности потенциалов и для некоторых структур справедлив лишь в узком диапазоне значений. Для описания более сложных (нелинейных) систем, когда зависимостью сопротивления от силы тока нельзя пренебречь, принято обсуждать вольт-амперную характеристику. Отклонения от закона Ома наблюдаются также в случаях, когда скорость изменения электрического поля настолько велика, что нельзя пренебрегать инерционностью носителей заряда.

Объяснение закона Ома

Закон Ома можно просто объяснить при помощи теории Друде

См. также

Wikimedia Foundation. 2010.

dic.academic.ru

История открытия законов электричества. Закон Кулона. Закон Ома.


Электричество получает законы

Первый важный закон электричества был установлен французским физиком Шарлем Кулоном в 1785 году — задолго до изобретения гальванических элементов.

Формулировкой закон Кулона удивительно напоминает закон всемирного тяготения: сила взаимодействия двух точечных неподвижных тел в вакууме прямо пропорциональна произведению их зарядов и обратно пропорциональна квадрату расстояния между ними.

Как же сумел Кулон открыть этот точный физический закон, практически не обладая привычным нам лабораторным оборудованием? Прием, использованный Кулоном, лишний раз доказывает, что изобретательность человеческого ума не знает границ…

Расстояние и силу взаимодействия между зарядами французский ученый определял с помощью тех же крутильных весов, которыми пользовался Кавендиш для исследования силы тяготения между двумя телами. А как Кулон сумел найти величину зарядов, с помощью какого прибора?

Он просто этого не делал, справедливо решив, что для его исследований не нужно знать абсолютную величину электрических зарядов, достаточно иметь два одинаковых заряда или определить, во сколько раз один заряд больше другого.

Зарядив один металлический шарик трением о сухую ткань, можно поднести к нему другой, незаряженный: при соприкосновении двух шариков заряды должны разделиться поровну между ними. Если к одному из них будет снова поднесен шарик  из  того же металла, то от первоначального заряда останется только четвертая часть. Вот так, остроумно и легко, делил Кулон электрические заряды на равные части, что и позволило ему открыть закон, который подтвердили точнейшие современные измерения! Следует вспомнить, что все это происходило в те далекие времена, когда у большинства ученых существовали довольно путаные представления о двух видах электричества: стеклянном и смоляном.

Повод для этого был очень «серьезный»: стеклянная палочка, потертая о шелк, притягивалась к янтарю, который электризовали с помощью меховой шкурки, но две «заряженные» стеклянные палочки отталкивались друг от друга! Значит, существуют два типа зарядов — отрицательные, «любящие» янтарную смолу, и положительные, оседающие на стекле? Опыты Кулона тоже, казалось бы, подтверждали такой вывод: шарики, заряжаемые разными способами, вели себя подобно стеклянным палочкам и кусочкам янтаря…

Исследования Бенджамена Франклина

Бенджамен Франклин был, вероятно, первым исследователем, предположившим, что оба вида электричества на самом деле представляют собой просто избыток и недостаток электричества одного и того же типа. «Части предмета, подвергаемого трению, притягивают в момент трения электрический огонь и, следовательно, отнимают его от трущего предмета; те же части склонны отдать полученный ими огонь любому телу, у которого его меньше»,— писал Франклин в 1748 году.

Трудно сейчас сказать, на чем основывался Франклин, высказывая эту мысль и далеко опережая взгляды своих современников,— на логическом рассуждении или опыте. Может быть, он заметил, что мех, натирающий янтарь, сам приобретает заряд противоположного знака, как и шелк, трущийся о стекло?

Сейчас мы хорошо знаем, что в любом проводящем теле электрический ток переносят только отрицательно заряженные электроны; положительный заряд, как и предполагал Франклин, создается там, где электронов меньше, чем должно быть обычно,при электронейтральном состоянии атома, молекулы или вещества в целом.

Верные взгляды на природу электричества постепенно пробивали себе дорогу. Но, не дожидаясь полного понимания физической причины явлений, исследователи установили закономерности поведения материалов по отношению к электрическому току. Опыт в те годы часто вел за собой теорию…

Пользуясь крутильными весами для измерения величины тока, протекающего по металлическому проводнику к заряжаемому предмету, немецкий физик Георг Ом, работавший большую часть жизни школьным учителем, открыл закон, имеющий для науки об электричестве не меньшее значение, чем закон Кулона.

Ювелирные украшения из янтаря — кусочков окаменевшей смолы. На поверхности янтаря, натертого мехом, образуется значительный электрический заряд.

Сила тока на участке однородной электрической цепи, гласит закон Ома, прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению этого участка.

Сопротивление любого проводника протеканию электрического тока, как доказал Ом, определяется только геометрическими размерами проводника и свойствами материала, из которого он сделан.

Для установления своего универсального закона Ому было необходимо с большой точностью, через определенные интервалы значений, менять напряжение, подаваемое на проводники различной длины и поперечного сечения. Он нашел интересное и простое решение: напряжение снималось со свободных концов двух проволочек, спай которых нагревался до строго фиксированных, но различных температур, благодаря чему изменялось получаемое напряжение. Ом очень удачно использовал открытый незадолго перед этим термоэлектрический эффект…

Как удивительно разнообразны, оригинальны и точны решения, к которым прибегали классики естествознания в своих работах! Как тут не вспомнить фразу из записной книжки остроумного писателя Ильи Ильфа, одного из авторов с детства всеми любимых романов «Двенадцать стульев» и «Золотой теленок»: «Все талантливые люди пишут разно, все бездарные люди пишут одинаково и даже одним почерком».

Источник: Марк Колтун “Мир физики“.

www.thingshistory.com

Закон Ома. История открытия. Различные виды закона Ома

Реферат

Закон Ома. История открытия. Различные виды закона Ома.

Содержание.

1. Общий вид закона Ома.

2. История открытия закона Ома, краткая биография ученого.

3. Виды законов Ома.

Закон Ома устанавливает зависимость между силой тока I в проводнике и разностью потенциалов (напряжением) U между двумя фиксированными точками (сечениями) этого проводника:

(1)

Коэффициент пропорциональности R, зависящий от геометрических и электрических свойств проводника и от температуры, называется омическим сопротивлением или просто сопротивлением данного участка проводника. Закон Ома был открыт в 1826 нем. физиком Г. Омом.

Георг Симон Ом родился 16 марта 1787 года в Эрлангене, в семье потомственного слесаря. После окончания школы Георг поступил в городскую гимназию. Гимназия Эрлангена курировалась университетом. Занятия в гимназии вели четыре профессора. Георг, закончив гимназию, весной 1805 года приступил к изучению математики, физики и философии на философском факультете Эрлангенского университета.

Проучившись три семестра, он принял приглашение занять место учителя математики в частной школе швейцарского городка Готтштадта.

В 1811 году он возвращается в Эрланген, заканчивает университет и получает степень доктора философии. Сразу же по окончании университета ему была предложена должность приват-доцента кафедры математики этого же университета.

В 1812 году Ом был назначен учителем математики и физики школы в Бамберге. В 1817 году он публикует свою первую печатную работу, посвященную методике преподавания “Наиболее оптимальный вариант преподавания геометрии в подготовительных классах”. Ом занялся исследованиями электричества. В основу своего электроизмерительного прибора Ом заложил конструкцию крутильных весов Кулона. Результаты своих исследований Ом оформил в виде статьи под названием “Предварительное сообщение о законе, по которому металлы проводят контактное электричество”. Статья была опубликована в 1825 году в “Журнале физики и химии”, издаваемом Швейггером. Однако выражение, найденное и опубликованное Омом, оказалось неверным, что стало одной из причин его длительного непризнания. Приняв все меры предосторожности, заранее устранив все предполагаемые источники ошибок, Ом приступил к новым измерениям.

Появляется в свет его знаменитая статья “Определение закона, по которому металлы проводят контактное электричество, вместе с наброском теории вольтаического аппарата и мультипликатора Швейггера”, вышедшая в 1826 году в “Журнале физики и химии”.

В мае 1827 года “Теоретические исследования электрических цепей” объемом в 245 страниц, в которых содержались теперь уже теоретические рассуждения Ома по электрическим цепям. В этой работе ученый предложил характеризовать электрические свойства проводника его сопротивлением и ввел этот термин в научный обиход. Ом нашел более простую формулу для закона участка электрической цепи, не содержащего ЭДС: “Величина тока в гальванической цепи прямо пропорциональна сумме всех напряжений и обратно пропорциональна сумме приведенных длин. При этом общая приведенная длина определяется как сумма всех отдельных приведенных длин для однородных участков, имеющих различную проводимость и различное поперечное сечение”.

В 1829 году появляется его статья “Экспериментальное исследование работы электромагнитного мультипликатора”, в которой были заложены основы теории электроизмерительных приборов. Здесь же Ом предложил единицу сопротивления, в качестве которой он выбрал сопротивление медной проволоки длиной 1 фут и поперечным сечением в 1 квадратную линию.

В 1830 году появляется новое исследование Ома “Попытка создания приближенной теории униполярной проводимости”.

Только в 1841 году работа Ома была переведена на английский язык, в 1847 году – на итальянский, в 1860 году – на французский.

16 февраля 1833 года, через семь лет после выхода из печати статьи, в которой было опубликовано его открытие, Ому предложили место профессора физики во вновь организованной политехнической школе Нюрнберга. Ученый приступает к исследованиям в области акустики. Результаты своих акустических исследований Ом сформулировал в виде закона, получившего впоследствии название акустического закона Ома.

Раньше всех из зарубежных ученых закон Ома признали русские физики Ленц и Якоби. Они помогли и его международному признанию. При участии русских физиков, 5 мая 1842 года Лондонское Королевское общество наградило Ома золотой медалью и избрало своим членом.

В 1845 году его избирают действительным членом Баварской академии наук. В 1849 году ученого приглашают в Мюнхенский университет на должность экстраординарного профессора. В этом же году он назначается хранителем государственного собрания физико-математических приборов с одновременным чтением лекций по физике и математике. В 1852 году Ом получил должность ординарного профессора. Ом скончался 6 июля 1854 года. В 1881 году на электротехническом съезде в Париже ученые единогласно утвердили название единицы сопротивления – 1 Ом.

В общем случае зависимость между I и U нелинейна, однако на практике всегда можно в определенном интервале напряжений считать её линейной и применять закон Ома; для металлов и их сплавов этот интервал практически неограничен.

Закон Ома в форме (1) справедлив для участков цепи, не содержащих источников ЭДС. При наличии таких источников (аккумуляторов, термопар, генераторов и т. д.) закон Ома имеет вид:

(2)

где — ЭДС всех источников, включённых в рассматриваемый участок цепи. Для замкнутой цепи закон Ома принимает вид:

(3)

где – полное сопротивление цепи, равное сумме внешнего сопротивления r и внутреннего сопротивления источника ЭДС. Обобщением закона Ома на случай разветвлённой цепи является правило 2-е Кирхгофа.

Закон Ома можно записать в дифференциальной форме, связывающей в каждой точке проводника плотность тока j с полной напряжённостью электрического поля. Потенциальное. электрическое поле напряжённости Е, создаваемое в проводниках микроскопическими зарядами (электронами, ионами) самих проводников, не может поддерживать стационарное движение свободных зарядов (ток), т. к. работа этого поля на замкнутом пути равна нулю. Ток поддерживается неэлектростатическими силами различного происхождения (индукционного, химического, теплового и т.д.), которые действуют в источниках ЭДС и которые можно представить в виде некоторого эквивалентного непотенциального поля с напряженностью EСТ, называемого сторонним. Полная напряженность поля, действующего внутри проводника на заряды, в общем случае равна E+EСТ. Соответственно, дифференциальный закон Ома имеет вид:

или , (4)

где – удельное сопротивление материала проводника, а – его удельная электропроводность.

Закон Ома в комплексной форме справедлив также для синусоидальных квазистационарных токов:

(5)

где zполное комплексное сопротивление: , r – активное сопротивление, а x – реактивное сопротивление цепи. При наличии индуктивности L и емкости С в цепи квазистационарного тока частоты

.

Существует несколько видов закона Ома.

Закон Ома для однородного участка цепи (не содержащего источника тока): сила тока в проводнике прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению проводника:

Закон Ома для замкнутой цепи: сила тока в замкнутой цепи равна отношению ЭДС источника тока к суммарному сопротивлению всей цепи:

где R – сопротивление внешней цепи, r – внутреннее сопротивление источника тока.

R – +

R

Закон Ома для неоднородного участка цепи (участка цепи с источником тока):

R

;

где – разность потенциалов на концах участка цепи, – ЭДС источника тока, входящего в участок.

Способность вещества проводить ток характеризуется его удельным сопротивлением либо проводимостью . Их величина определяется химической природой вещества и условиями, в частности температурой, при которых оно находится. Для большинства металлов удельное сопротивление растет с температурой приблизительно по линейному закону:

;

где — удельное сопротивление при 0°С, t — температура по шкале Цельсия, а — коэффициент, численно равный примерно 1/273. Переходя к абсолютной температуре, получаем

При низких температурах наблюдаются отступления от этой закономерности. В большинстве случаев зависимость от T следует кривой 1 на рисунке.

Величина остаточного сопротивления в сильной степени зависит от чистоты материала и наличия остаточных механических напряжений в образце. Поэтому после отжига заметно уменьшается. У абсолютно чистого металла с идеально правильной кристаллической решеткой при абсолютном нуле .

У большой группы металлов и сплавов при температуре порядка нескольких градусов Кельвина сопротивление скачком обращается в нуль (кривая 2 на рисунке). Впервые это явление, названное сверхпроводимостью, было обнаружено в 1911 г. Камерлинг – Оннесом для ртути. В дальнейшем сверхпроводимость была обнаружена у свинца, олова, цинка, алюминия и других металлов, а также у ряда сплавов. Для каждого сверхпроводника имеется своя критическая температура Тк, при которой он переходит в сверхпроводящее состояние. При действии на сверхпроводник магнитного поля сверхпроводящее состояние нарушается. Величина критического поля HK, разрушающего сверхпроводимость, равна нулю при Т = Тк и растет с понижением температуры.

Полное теоретическое объяснение сверхпроводимости было дано в 1958 г. советским физиком Н. Н. Боголюбовым и его сотрудниками.

Зависимость электрического сопротивления от температуры положена в основу термометров сопротивления. Такой термометр представляет собой металлическую (обычно платиновую) проволоку, намотанную на фарфоровый или слюдяной каркас. Проградуированный по постоянным температурным точкам термометр сопротивления позволяет измерять с точностью порядка нескольких сотых градуса как низкие, так и высокие температуры.

Список использованной литературы:

Прохоров А. М. Физический энциклопедический словарь, М., 1983

Дорфман Я. Г. Всемирная история физики. М., 1979
Ом Г. Определение закона, по которому металлы проводят контактное электричество. – В кн.: Классики физической науки. М., 1989

Роджерс Э. Физика для любознательных, т. 3. М., 1971
Орир Дж. Физика, т. 2. М., 1981
Джанколи Д. Физика, т. 2. М., 1989

doc4web.ru

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
