Содержание

Что такое короткое замыкание по-простому

КОРОТКОЕ ЗАМЫКАНИЕ – это электрическое соединение разных фаз или потенциалов электроустановки между собой или с землей, не предусмотренное в нормальном режиме работы, при котором в проводниках, в месте контакта, резко возрастает сила тока, превышая максимально допустимые величины.

Если же говорить простым языком, короткое замыкание – это любое незапланированное, нештатное соединение электрических проводников с разным потенциалом, например, фазы и ноля, при котором образуются разрушительные токи.

Как вы заметили, акцент на том, что короткое замыкание в электрической цепи — это именно незапланированный, не предусмотренный процесс, сделан не зря, ведь, по большому счету, контролируемое замыкание (некоторые еще назывыают его по-аналогии длинным) запускает электроприборы. Все они включаются в розетку, и, так или иначе, фазный провод, посредством электроприбора соединяется с нулевым, но короткого замыкания при этом не происходит, давайте разберемся почему.

Почему происходит короткое замыкание



Для того чтобы понять почему происходит короткое замыкание, нужно вспомнить закон Ома для участка цепи – «Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению на этом участке», формула при этом следующая:

I=U/R

 где I – сила тока, U – напряжение на участке цепи, R – сопротивление.

Любой электроприбор в квартире, включающийся в розетку, это активное сопротивление (R – в формуле), напряжение в бытовой электросети вам должно быть известно – 220В-230 В и оно практически не меняется. Соответственно, чем выше сопротивление электроприбора (или материала, проводника и т.д.) включаемого в сеть, тем меньше величина тока, так, как зависимость между этими величинами обратно пропорциональная.

Теперь представьте, что мы включаем в сеть электроприбор практически без сопротивления, допустим его величина R=0.05 Ом, считаем, что тогда будет с силой тока по закону Ома.

I=220В(U)/0,05(Ом)=4400А

В результате получается очень высокий ток, для сравнения стандартная электрическая розетка в нашей квартире, выдерживает лишь ток 10-16А, а у нас по расчетам 4,4 кА.

Современные медные провода, используемые в проводке, имеют настолько хорошие показатели электрической проводимости, что их сопротивление, при относительно небольшой длине, можно принять за ноль. Соответственно, прямое соединение фазного и нулевого провода, можно сравнить, с подключением к сети электроприбора, с очень низким сопротивлением. Чаще всего, в бытовых условиях, мы сталкиваемся именно с таким типом короткого замыкания.

Конечно, это очень грубый пример, в реальных условиях, при расчете силы тока при коротком замыкании, учитывать приходится гораздо больше показателей, таких как: сопротивление всей линии проводов, идущих к вам, соединений, дополнительного оборудования сети и даже дуги образующейся при коротком замыкании, а также некоторых других.Поэтому, чаще всего, сопротивление будет выше тех 0,05 Ом, что мы взяли в расчете, но общий принцип возникновения КЗ и его разрушительных эффектов понятен.

Почему короткое замыкание так называется



Подключая какую-то нагрузку к сети, например, утюг, телевизор или любой другой электроприбор, мы создаём сопротивление для протекания электрического тока.
Если же мы умышленно или случайно соединим, например, фазу и ноль напрямую, без нагрузки, мы, в каком-то смысле, укорачиваем путь, делаем его коротким.

Поэтому, короткое замыкание и называют коротким, подразумевая движение электронов по кротчайшему пути, без сопротивления.

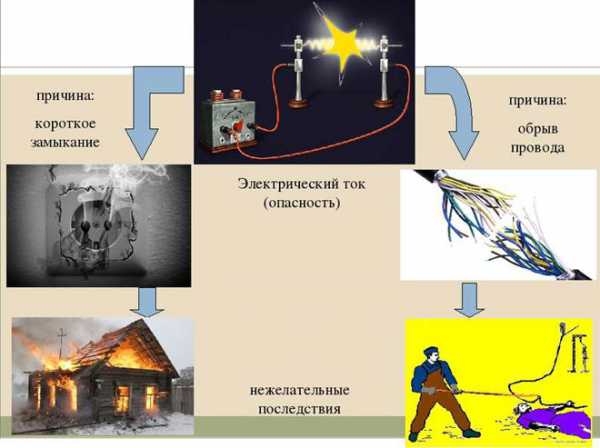

Чем опасно короткое замыкание

Самая значительная опасность при коротком замыкании – это большая вероятность возникновения пожара.

При значительном увеличении силы тока, которое происходит при КЗ, выделяется большое количество теплоты в проводниках, что вызывает разрушение изоляции и возгорание.
Кроме того, в быту, чаще всего происходит дуговое короткое замыкание, при котором, между проводниками в месте КЗ, возникает мощнейший электрический разряд, который нередко воспламеняет окружающие предметы.

Так же не стоит забывать про опасность поражения электрическим током или резким выделением тепла человека, которая так же достаточно высока.

Из менее опасных последствий, происходящих при КЗ, стоит отменить значительное снижение напряжения в электрической сети особенно в месте его возникновения, что негативно влияет на различные электроприборы, в частности оснащенные двигателями. Также, не стоит забывать про сильное электромагнитное воздействие на чувствительное к этому оборудование.

Как видите, последствия от возникновения короткого замыкания могут быть очень серьезными, поэтому, при проектировании любой электроустановки и монтаже электропроводки, необходимо предусмотреть защиту от короткого замыкания.

Защита от короткого замыкания



Большинство современных способов защиты от короткого замыкания основаны на принципе разрыва электрической цепи, при обнаружении КЗ.

Самые простые устройства, которые есть во многих электроприборах, защищающие от последствий коротких замыканий – это плавкие предохранители.

Чаще всего, плавкий предохранитель представляет собой проводник, рассчитанный на определенный предельный ток, который он сможет пропускать через себя, при превышении этого значения, проводник разрушается, тем самым разрывая электрическую цепь. Плавкий предохранитель — это самый слабый участок электрической цепи, который первый выходит из строя под действием высокого тока, тем самым защищает все остальные элементы.

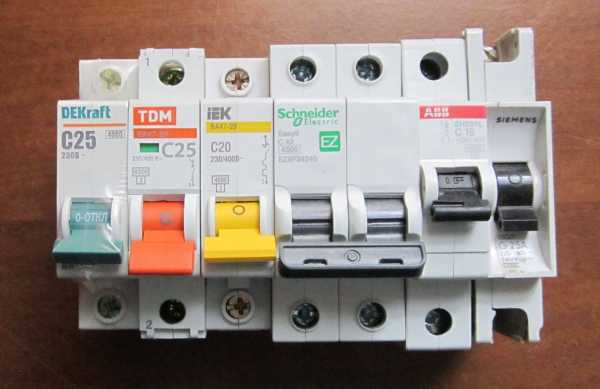

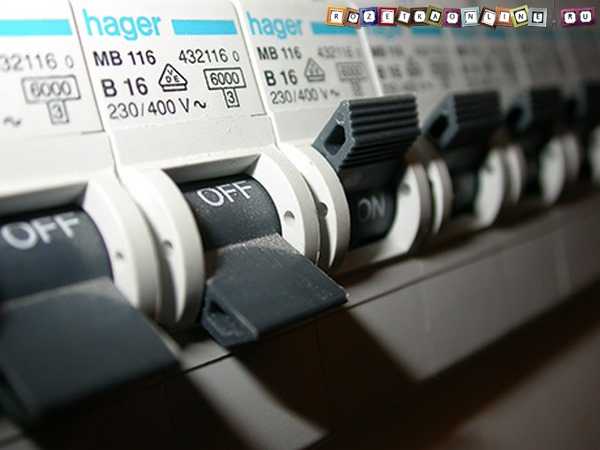

Для защиты от коротких замыканий в квартире или доме, используются автоматические выключатели -АВ (чаще всего их называют просто автоматы), они устанавливаются на каждую группу электрической сети.

Каждый автоматический выключатель рассчитан на определенный рабочий ток, при превышении которого он разрывает цепь. Это происходит либо с помощью теплового расцепителя, который при нагреве, вследствие протекания высокого тока, механически разъединяет контакты, либо с помощью электромагнитного.

Принцип работы автоматических выключателей — это тема отдельной статьи, о них мы поговорим в другой раз. Сейчас же, хочу еще раз напомнить, что от короткого замыкания не спасает УЗО, его предназначение совсем в другом.

Для того, чтобы правильно выбрать защитный автоматический выключатель, делаются расчеты величины возможного тока короткого замыкания для конкретной электроустановки. Чтобы в случае, если КЗ произойдёт, автоматика сработала оперативно, не пропустив резко возросший ток и не сгорев от него, не успев разорвав цепь.



Причины короткого замыкания



Чаще всего в бытовых условиях квартиры или частного дома, короткое замыкание возникает по нескольким причинам, основные из которых:

— в следствии нарушения изоляции электрических проводов или мест их соединений. Факторов приводящих к этому достаточно много, здесь и банальное старение материалов, и механическое повреждение, и даже загрязнения изоляторов.

— из-за случайного или преднамеренного соединения проводников с различным потенциалом, чаще всего фазного и нулевого. Это может быть вызвано ошибками при работе с электропроводкой под напряжением, неисправностью электроприборов, случайным попаданием проводников на контактные группы и т.д.

Поэтому, очень важно ответственно относится как к монтажу электроустановки, так и к её эксплуатации и обслуживанию.

Будьте аккуратны и осмотрительны при обращении с электрическими приборами и оборудованием, не включайте их в сеть если они повреждены или открыты. Не хватайтесь за электрические провода, если точно не знаете, что они не под напряжением.

Ну и как всегда, если у вас есть что добавить, вы нашли неточности или ошибки – обязательно пишите в комментариях к статье, кроме того задавайте свои вопросы, делитесь полезным опытом.

rozetkaonline.ru

что это такое, определение, причины, виды КЗ.

Ток короткого замыкания — это возрастающий электрический импульс ударного типа. Из-за его появления могут расплавиться провода, выйти из строя некоторые электрические приборы.

Почему происходит короткое замыкание?

Ток КЗ возникает в следующих случаях:

  1. При высоком уровне напряжения. Происходит резкий скачок, уровень напряжения начинает превышать допустимые нормы, возникает вероятность появления электрического пробоя изоляционного покрытия проводника или схемы электрического типа. Образуется утечка тока, повышается температура дуги. Напряжение короткого замыкания приводит к созданию кратковременного дугового разряда.
  2. При старом изоляционном покрытии. Такое замыкание возникает в жилых и промышленных зданиях, в которых не проводилась замена проводки. У любого изоляционного покрытия есть свой ресурс, который со временем истощается под воздействием факторов внешней среды. Несвоевременная замена изоляции может стать причиной КЗ.
  3. При внешнем воздействии механического типа. Перетирание защитной оболочки провода или снятие его изоляционного покрытия, а также повреждение проводки приводят к возгоранию и КЗ.
  4. При попадании посторонних предметов на цепь. Попавшие на проводник пыль, мусор или другие мелкие предметы способны вызвать замыкание в цепи механизма.
  5. Во время удара молнии. Повышается уровень напряжения, пробивается изоляционное покрытие провода или электрической схемы, из-за чего и возникает КЗ в электро цепи.

Почему КЗ так называется?

Рассмотрим определение КЗ, расшифровка — короткое замыкание. Это объединение 2 любых точек (обладающих различным потенциалом), которые находятся в электрической цепи. Соединение не предусмотрено нормальным режимом функционирования цепи, что приводит к критическим показателям силы тока на месте объединения этих точек.

Такое замыкание называется коротким, потому что образуется, минуя прибор, т.е. по короткому пути.

Простым языком: происходит соединение положительного и отрицательного проводника (короткий путь), что приводит к тому, что значение сопротивления становится равно 0. Для нормального функционирования механизма необходимо сопротивление, а его отсутствие вызывает сбой в работе источника напряжения, что приводит к замыканию.

КЗ — это любое соединение проводников с разным потенциалом между собой или с землей. КЗ возникает только в том случае, если такое объединение не запланировано конструкцией данного прибора или механизма. Например, соединение между любыми точками разных фаз или объединение фазы и 0, когда образуется разрушительный ток, превышающий все критические значения электрической схемы устройства.

В чем опасность?

Последствия короткого замыкания могут быть следующими:

  1. Падает уровень напряжения в электро цепи. Это может привести к выходу из строя и обгоранию электрического прибора или сбоям в функционировании устройства.
  2. Повреждения механического и термического типа: обрыв цепи, повреждение проводки или отдельных проводов, розеток и выключателей.
  3. В зависимости от мощности короткого замыкания возможно возгорание проводки и расположенных рядом с ней материалов и предметов.
  4. Деструктивное электромагнитное воздействие на телефонную линию связи, компьютер, телевизор и другие электроприборы.
  5. Опасность для жизни. Если в момент возникновения замыкания человек находится рядом с источником КЗ, то он может получить ожоги.
  6. Нарушается функционирование электропоставляющих систем.
  7. В зависимости от параметров КЗ возможны сбои в работе подземных коммуникаций при электромагнитном воздействии.

Многих людей интересует вопрос о том, как посчитать, чему равна сила тока при коротком замыкании. Для этого необходимо воспользоваться законом Ома: сила тока в цепи прямо пропорциональна напряжению на ее концах и обратно пропорциональна полному сопротивлению цепи.

Вычисление КЗ осуществляется по формуле: I= U/R (I — сила тока, U — напряжение, R — сопротивление).

Виды короткого замыкания и их причины

Существуют такие виды КЗ, как:

  1. Однофазное КЗ. Повреждение на линиях электропередачи, когда 1 из фаз электрической системы замыкается на землю или на элемент, который соединен с землей. Причиной замыкания может стать неправильное заземление.
  2. Двухфазное КЗ. Тип замыкания, возникающий между 2 фазами с различным потенциалом в электроэнергетической цепочке. Причина — нарушение изоляции проводов. Также это может быть одновременное соединение 2 фаз не между собой, а на землю.
  3. КЗ трехфазное (симметричное). Замыкание 3 фаз друг на друга. Причиной может стать механическое повреждение изоляционного покрытия, перегрев и пробой в изоляции или схлестывание проводов.
  4. Межвитковое. Такой тип замыкания характерен для электрических машин. В этом случае происходит замыкание витков механизма обмотки статора, трансформатора или ротного устройства между собой.
  5. Замыкание на металлический корпус прибора или системы. Такое короткое замыкание возникает при нарушении изоляции проводки на металлическом корпусе.

Варианты защиты от КЗ

В качестве защиты от возникновения короткого замыкания можно использовать:

  • реакторы электрического типа, которые будут ограничивать ток;
  • распараллеливание электрической цепи;
  • отключение секционных выключателей;
  • трансформаторы понижающего типа с расщепленной обмоткой с низким уровнем напряжения;
  • быстродействующие коммутационные аппараты, в которых есть опция ограничения поступления тока;
  • плавкие предохранительные элементы;
  • установку автоматических выключателей;
  • своевременную замену изоляционного покрытия проводов и регулярный осмотр проводки на наличие дефектов;
  • устройства релейной защиты, которые будут отключать поврежденные участки цепи.

Автоматы можно устанавливать только на всю систему, а не на отдельные фазы и цепь нуля. В противном случае во время замыкания выйдет из строя нулевой автомат, а вся электросеть окажется под напряжением, т.к. фазный автомат будет включен. По этой же причине не рекомендуется устанавливать провод меньшего сечения, чем может позволить автомат.

Использование этого явления

Данное явление нашло свое применение в дуговой сварке, принцип работы которой построен на взаимодействии стержня с металлической поверхностью. Поверхность нагревается до температуры плавки, благодаря чему появляется новое прочное соединение, т.е. сварочный электрод замыкается с заземляющим контуром.

Такие режимы короткого замыкания действуют непродолжительный промежуток времени. В момент сварки в месте соединения стержня и поверхности возникает нестандартный заряд тока, из-за чего выделяется большое количество теплоты. Ее достаточно для плавки металла и создания сварочного шва.

Также короткое замыкание используется в сфере промышленной автоматики, с его помощью создаются информационные системы, которые отражают параметры передачи токового сигнала.

Полезное КЗ применяется в электродинамических датчиках. Например, в индукционных виброметрах, сейсмических приемниках. Короткое замыкание дает возможность дополнительно уменьшить количество колебаний подвижной системы.

Режим КЗ может использоваться при объединении каскадов в электронике, когда выход первого активного компонента работает в режиме КЗ.

Похожие статьи

odinelectric.ru

причины возникновения и способы предотвращения

Наверняка многие слышали такое словосочетание как короткое замыкание, но мало кто понимает, из-за чего возникает данное явление, чем оно опасно и какие процессы происходят во время КЗ. В этой статье мы подробно рассмотрим данный вопрос, так как «коротыш в проводке» — это достаточно частая ситуация, которая является очень опасной и может привести к неблагоприятным последствиям. Итак, причины возникновения короткого замыкания, способы предотвращения и последствия мы рассмотрели ниже.

Что это такое?

Электрическая цепь — это, как правило, два проводника с разноименным потенциалом и подключенным потребителем тока. Каждый конечный потребитель имеет свое внутреннее сопротивление, которое сопротивляется току и ограничивает, тем самым дозируя его количество и плотность в проводнике, заставляя производить работу.

В момент, когда сопротивление резко уменьшается до статической погрешности сопротивления проводников, электрический ток, ничем практически не ограниченный, возрастает до такой величины, что сечение проводников становится малым и проходя через них, разогревает жилы до температуры разрушения и плавления. Поэтому частый спутник короткого замыкания — это огонь, расплавленный металл проводников и вспомогательных механизмов.

Признаками замыкания в проводке являются запах гари, искрение и возгорание проводов, а также отключение электричества на определенном участке или же во всей сети.

Как возникает КЗ?

Итак, рассмотрим основные причины возникновения короткого замыкания в электропроводке и электроустановках.

Высокое напряжение. В момент скачка напряжения выше допустимых параметров, присутствует возможность электрического пробоя изоляции проводника или электрической схемы. В результате развивается утечка тока до размеров КЗ, с созданием кратковременного стабильного дугового разряда.

Старая изоляция. Жилые и промышленные фонды, не проводившие замену электрической проводки — это первые претенденты на спонтанные КЗ. Любая изоляция, используемая в электропроводке, имеет свой ресурс. Со временем она разрушается под воздействием внешних факторов, что и приводит к возникновению замыкания.

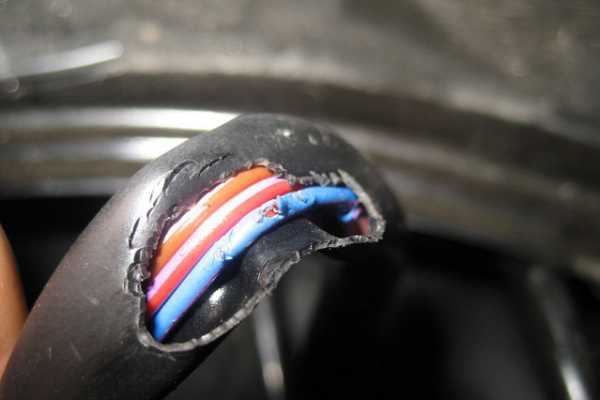

Внешнее механическое воздействие. Снятие изоляции с провода, ее перетирание и прочее воздействие на защитную оболочку, ослабляющее ее свойства, рано или поздно вызовут возгорание и КЗ. К примеру, в быту часто причиной возникновения короткого замыкания является повреждение проводки при сверлении стен. О том, как не повредить электропроводку перфоратором, читайте в нашей статье.

Посторонние предметы. Сюда относится пыль различного происхождения, мелкие животные, детали с соседних узлов, волей случая попавших на электрические проводники, вызвав и развив таким образом КЗ.

Прямой удар молнии. Происходит тоже, что и при перенапряжении (смотри выше).

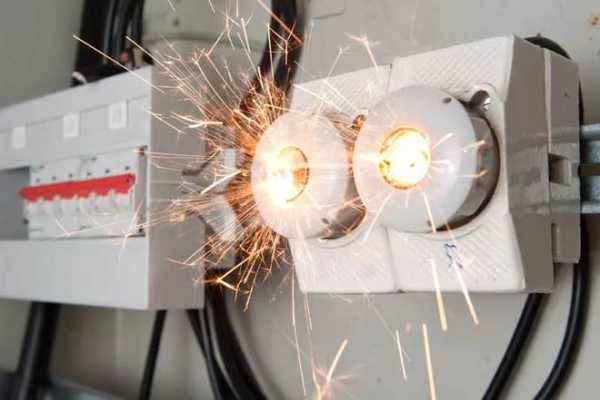

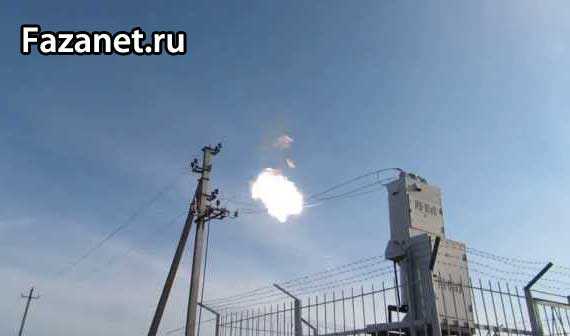

Пример последствия от возникновения КЗ в электроустановке демонстрируется на видео:

Последствия короткого замыкания — это выгоревшие участки проводки и ее возгорание!

Виды явлений

Самое распространенное — это замыкание на землю, когда либо одна фаза взаимодействует с землей, либо две фазы взаимодействует с землей, на одном или нескольких участках. Короткое замыкание на землю, встречается в системах с глухозаземленной нейтралью и составляют до 70% всех случаев.

Существует также межфазное КЗ, когда происходит взаимодействие двух фаз между собой. Происходит в следствии нарушении изоляции в трехфазном оборудовании.

Ну и последний вид КЗ — трехфазное, когда взаимодействуют все три фазы. На схеме ниже изображены основные виды коротких замыканий:

Способы предотвращения

Для предотвращения развития КЗ и защиты электрических устройств и линий электроснабжения самым эффективным методом является установка автоматического выключателя или же плавких предохранителей. Автомат (на фото ниже) при возникновении «коротыша» своевременно отключит питание, тем самым предотвратит возникновение опасной ситуации.

Еще один способ предотвратить возникновение короткого замыкания — своевременная ревизия электропроводки, благодаря которой можно визуально определить место оплавления изоляции и перейти к устранению неполадки.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели причины возникновения короткого замыкания, последствия и способы предотвращения опасного явления. Надеемся, предоставленная информация была для вас полезной!

Рекомендуем также прочитать:

samelectrik.ru

Что такое короткое замыкание, его виды и причины возникновения

О таком нештатном режиме работы электрической цепи как короткое замыкание слышали практически все. Описание физики этого процесса входит в школьную программу 8-го класса. Предлагаем вспомнить, что представляет собой данное явление, какую опасность представляют токи КЗ и их вероятные причины возникновения. В статье мы рассмотрим виды короткого замыкания, а также способы защиты, позволяющие минимизировать негативные последствия.

Что такое короткое замыкание?

Под данным термином принято называть состояние сети, в которой имеет место непредусмотренный нормальной эксплуатацией электрический контакт между точками электроцепи с различными потенциалами. Низкое сопротивление в зоне контакта вызывает резкое увеличение силы тока, превышающее допустимое значение.

Для понимания процесса приведем наглядный пример. Допустим, имеется лампа накаливания мощностью 100 Вт, подключенная к бытовой сети 220 В. Применив Закон Ома, рассчитаем величину тока для нормального режима и короткого замыкания, игнорируя сопротивление источника и электрической проводки.

Электрическая схема нормального режима работы (а) и короткого замыкания (b)

При нормальном режиме работы приведенной выше цепи, электрический ток будет равен 0,45 А (I = P/U = 100/220 ≈ 0,45), а сопротивление нагрузки составит 489 Ом (R = U/A = 220/0,45 ≈ 489).

Теперь рассмотрим изменение параметров цепи при возникновении КЗ. Для этого замкнем цепь между точками А и В выполним соединение при помощи провода с сопротивлением 0,01 Ом. Учитывая свойства электрического тока, он выберет путь с наименьшим сопротивлением, соответственно, Iкз увеличится до 22000 А (I=U/R). Собственно, по этой причине замыкание называется коротким.

Данный пример сильно упрощен, в реальности ток замыкания не поднимется до 2,2 кА, поскольку произойдет падение напряжения на потребителе, согласно второму закону Киргофа: E = I * r + I * R , где I*r  – напряжение на источнике питания, а I * R, соответственно, на потребителе. Поскольку R при замыкании стремится к нулю, то вольтметр в изображенной выше схеме покажет падение напряжения.

Виды КЗ

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

Различные виды КЗ

Обозначения с кратким описанием:

  1. 3-х фазное, принятое обозначение – К(З). То есть, происходит электрический контакт между тремя фазами. Это единственный вид замыкания не вызывающий «перекос» фаз, процесс протекает симметрично, что упрощает расчет силы тока КЗ. В тоже время 3-х фазное замыкание представляет наибольшую опасность по факторам тепловых и электродинамических воздействий. В связи с этим, когда производится расчет тока КЗ для трехфазной цепи, как правило, рассматривается данный вид замыкания.

Характерно, что при К(З) наличие контакта с землей не отражается на параметрах процесса.

  1. 2-х фазное (K(2)). Данный вид замыкания, как все последующие, относится к несимметричным процессам, вызывающим перекос напряжений в системе. В кабельных линиях электропередач довольно велика вероятность перехода процесса K(2) в К(З), поскольку температура в месте замыкания разрушает изоляцию токоведущих частей.
  2. 2-х фазное с землей (K(1,1)). Данный процесс можно наблюдать в системах с заземленной нейтралью.
  3. 1-о фазное с землей (K(1)). Этот вид замыкания на практике встречается чаще всего. Характерно, что процесс может возникнуть как в бытовых или промышленных электросетях, так и в запитанном от них оборудовании.
  4. Двойное на землю (K(1+1)). То есть, две фазы замыкаются через землю, не имея электрического контакта между собой. Такой вид замыкания возможен в системах с заземленной нейтралью.

Мы привели только пять видов замыканий, которые чаще всего встречаются на практике. С полным списком возможных вариантов и поясняющими схемами можно ознакомиться в приложении 2 к ГОСТу 26522 85.

Вероятность возникновения каждого из рассмотренных выше вариантов приведена в таблице. Как видно из нее чаще всего наблюдаются однофазные короткие замыкания.

Таблица 1. Распределение, составленное по аварийной статистике.

Обозначение КЗПроцентное соотношение к общему числу (%)
К(З)5,0
K(2)10,0
K(1)65,0
K(1,1) и K(1+1)20,0

Разобравшись с видами замыканий, рассмотрим, в каких ситуациях они могут возникнуть.

Причины возникновения короткого замыкания

Несмотря на случайность данного процесса, существует много причин, имеющих косвенное или прямое отношение к его происхождению. Перечислим наиболее распространенные причины, по данным аварийной статистики:

  • Износ электрохозяйства энергетических систем или бытовой электросети. Со временем изоляция проводов или токоведущих элементов теряет диэлектрические свойства, в результате на участке цепи возникает непредусмотренное электрическое соединение. Определить общее состояние проводки можно по проводам в электрических точках.

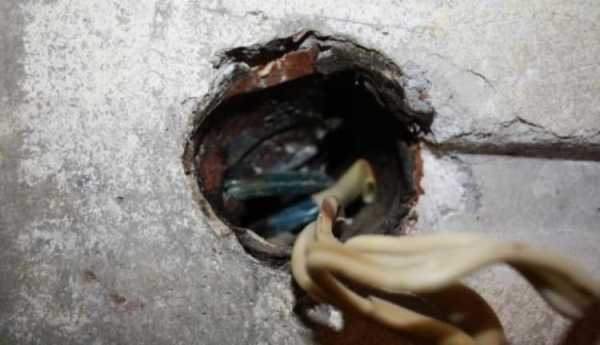

    Старение изоляции заметно на отводах к электрическим точкам

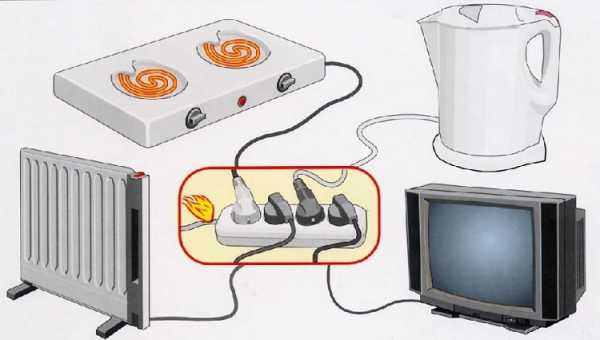

  • Превышение допустимой нагрузки на цепь питания. Это вызывает нагрев токоведущих элементов, что приводит к повреждению изоляции. Подробно о перегрузке электросети можно прочитать на нашем сайте.
    Перегрузка электросети может стать причиной короткого замыкания
  • Удар молнии в ВЛ. В этом случае происходит перенапряжение электросети, которое может вызвать КЗ. Обратим внимание, что молнии не обязательно попадать непосредственно в ЛЭП, близкий разряд может вызвать ионизацию воздуха, увеличивающую его электропроводимость. В результате увеличивается вероятность образования электрической дуги между линиями электропередач.
  • Физическое воздействие на провода, вызывающее механическое повреждение изоляции. В качестве примера достаточно вспомнить шутку, где перфоратор называют электрическим прибором для поиска скрытой проводки.
  • Попадание металлических предметов на токоведущие элементы. Собственно, это следствие, поскольку причина кроется в неудовлетворительном уходе за электрохозяйством.
  • Подключение к сети неисправного оборудования, например вызванного существенным снижением внутреннего сопротивления.
  • Человеческий фактор. Под это определение можно подвести практически все случаи так или иначе связанные с неправильными действиями человека. Например, ошибки при монтаже электропроводки, неудачные попытки ремонта электрооборудования, неправильные действия оперативного персонала подстанции и т.д.

Опасность и последствия

Чтобы понять, какую опасность представляет КЗ, достаточно узнать о возможных последствиях короткого замыкания. Для этого перейдем к краткому перечню, составленному по статистическим данным Ростехнадзора:

  • Возникновение возгорания в месте механического соприкосновения неизолированных элементов оборудования или электрической сети часто становится причиной пожара.
  • Понижение уровня напряжения электрического тока в зоне замыкания вызовет сбой в работе электрооборудования. О последствиях пониженного напряжения можно подробно узнать в одной из публикаций на нашем сайте.
  • Как видно из приведенной выше таблицы 1, на долю симметричных замыканий (К(З)) приходится не более 5%, это означает, что во всех остальных случаях придется иметь дело с сетевой асимметрией, более известной под названием «перекос фаз». Последствия такого режима мы уже рассматривали в более ранней публикации.
  • Возникновение различных системных аварий, вызывающих отключение потребителей энергосистемы до устранения короткого замыкания.

Как предотвратить КЗ и защита от него?

Нельзя полностью исключить вероятность КЗ, поскольку на природу его возникновения влияет случайная составляющая. Поэтому в данном случае может идти речь только о профилактике, понижающей вероятность возникновения аварийной ситуации. К таким мерам относятся:

  • Контроль состояния изоляции токоведущих элементов оборудования или линий электропередач. В частности, испытание изоляции электропроводки в производственных помещениях положено проводить не реже одного раза в три года. Для бытовых сетей нормируется только срок максимальной эксплуатации. Например, для скрытой проводки, выполненной медным проводом, допустимая эксплуатация – 40 лет.
  • Сверка с проектом бытовой электросети перед сверлением теоретически должна минимизировать вероятность механического повреждения скрытой проводки. Но, как показывает практика, в таких ситуациях надежней воспользоваться прибором, для поиска проводки. Обзор таких устройств и их принципиальные схемы, можно найти на нашем сайте.
    Детектор проводки
  • Отключение электроприборов при выходе из дома или квартиры.
  • В «сырых» помещениях (например, в ванной комнате) необходимо минимизировать количество электрооборудования. Если таковое нельзя исключить, оно должно иметь соответствующий класс защиты.
  • В случае повреждения электроприбора, требуется исключить возможность его подсоединения к сети питания.
  • Соблюдение норм потребления электроэнергии и т.д.

Не менее важным является организация защиты, она реализуется путем установки автоматических выключателей (или предохранителей) как на ввод, так и на каждую внутреннюю линию проводки. Если произойдет короткое замыкание, электромагнитная защита автоматического выключателя сработает под воздействием высокого уровня тока КЗ. Как подобрать автоматический выключатель, в зависимости от номинального тока, Вы можете прочитать на нашем сайте.

Если в щитах РУ используются плавкие электрические предохранители, то после их «расплавления» (срабатывания), замена должна проводиться на однотипные устройства. Установка предохранителя с током меньше номинального приведет к ложным срабатываниям, превышение допустимого тока срабатывания может вызвать повреждение электрооборудования.

Преднамеренное КЗ

Завершая данную тему нельзя не упомянуть, что большие токи короткого замыкания могут успешно использоваться. Ярким примером этому являются электросварочные аппараты с ручным или автоматическим ограничением по току КЗ. Принцип работы и примеры электрических схем различных видов сварочного оборудования мы уже ранее рассматривали на нашем сайте.

Помимо сварочных аппаратов особенности КЗ используются в короткозамыкателях.

Внешний вид короткозамыкателя

Короткозамыкатели представляют собой специальные электромеханические устройства, вызывающие преднамеренное короткое замыкание для оперативного отключения системой защиты определенного участка цепи.

Таким образом, можно констатировать, что в приведенных примерах короткое замыкание вызывается принудительно для выполнения конструктивных действий.

Несколько видео по теме:


www.asutpp.ru

Что такое короткое замыкание? / Школа электрика / Коллективный блог

Короткое замыкание (КЗ) – электросоединение двух точек в электрической цепи, у которых разные значения потенциалов, сразу же после возникновения нарушает нормальную работу цепи. Короткое замыкание может произойти из-за нарушения непосредственной изоляции токоведущих элементов цепи либо из-за механического соприкосновения друг с другом неизолированных элементов.

Основные виды коротких замыканий:

В электромашинах могут происходить следующие короткие замыкания:

  • Замыкание обмотки на металлическом корпусе.
  • Замыкание между витками обмоток на статоре или роторе, также между собой могут замыкаться витки обмотки трансформатора.

В трехфазных электросетях могут происходить следующие виды коротких замыканий:

  • Однофазное замыкание (фаза замыкается на нейтральный провод либо на землю).
  • Двухфазное замыкание (две фазы замыкаются между собой).
  • Двухфазное замыкание на землю (две фазы замыкаются между собой и землей, одновременно).
  • Трехфазное замыкание (три фазы замыкаются между собой одновременно).

Основные причины в связи, с которыми может возникнуть короткое замыкание:

Главной причиной из-за которой может произойти КЗ является нарушение изоляций электрического оборудования.

Нарушения изоляции вызываются:

  1. Ударами молний.
  2. Временным старением изоляций.
  3. Плохим уходом за электрическим оборудованием.
  4. Механическими повреждениями изоляций.

Также действия неквалифицированного обслуживающего персонала, могут привести к повреждениям в электрочасти электрического оборудования.

Последствия коротких замыканий (КЗ).

При возникновении КЗ в системах электроснабжения, их сопротивление значительно уменьшается. И такое уменьшение сопротивления приводит к увеличению тока в ветвях, что вызывает понижение напряжений в некоторых точках систем электроснабжения.

В зависимости от места, где возникло короткое замыкание и от его продолжительности, последствия могут быть местного характера либо отразиться на всей системе электроснабжения в целом.

Большое снижение напряжений происходит только возле непосредственного места короткого замыкания, в других точках системы электрического снабжения оно практически всегда менее заметно. Получается, что опасные последствия КЗ проявятся лишь в самых близких к месту происшествия частях системы.

Ток короткого замыкания можно назвать малым, если сравнивать его с номинальным электротоком на генераторах, который в несколько раз превышает ток на ветвях, где случилось короткое замыкание. Поэтому, даже если короткое замыкание было не длительным, оно все равно вызовет дополнительный нагрев на токоведущих элементах и проводниках выше допустимой нормы.

Электрические токи коротких замыканий вызывают на проводниках огромные механические усилия, которые в самом начале КР особенно велики, именно в начале ток достигает своего максимального значения. Короткие замыкания могут привести к механическим разрушениям систем.

Сильное снижение напряжений при КЗ чаще всего сказывается на работе потребителей. В самую первую очередь это касается электродвигателей, ведь даже при кратковременном понижении напряжений они останавливаются. Остановка двигателей негативно сказывается на работе всего предприятия, так как для их починки и запуска нужно немалое время.

При коротких замыканиях, возникают неуравновешенные системы токов, которые могут создавать магнитные потоки. Которых будет достаточно для вызова в соседних электросетях ЭДС, которые будут опасны для аппаратуры цепей и обслуживающего персонала.

Получается, можно выделить следующие основные последствия от коротких замыканий:

  • Термические и механические повреждения электрического оборудования.
  • Возможны возгорания в электрических установках.
  • Понижение уровня напряжения в электросети, которое приводит к снижению вращающего момента электрических двигателей, понижению производительности, а иногда даже к их остановке и поломке.
  • Выпадение из синхронизма некоторых электростанций, генераторов, частей электросистемы, что приводит к возникновению аварий и чрезвычайных ситуаций.
  • Непосредственное электромагнитное влияние на различные коммуникации и линии связи.

Методы защиты от коротких замыканий:

Меры по ограничению тока КЗ:

  • Устанавливают электрические реакторы, которые должны ограничивать подачу электротока.
  • Используют распараллеливание электроцепей, то есть отключают шиносоединительные и секционные выключатели.
  • Применяют отключающее оборудование – автоматические выключатели и плавкие предохранители.
  • Применяют различные понижающие трансформаторы, в которых используется расщепленная обмотка низкого напряжения.

Используют различные устройства релейной защиты, чтобы отключать поврежденные участки электрических цепей.

Также в электротехнике существует такое понятие, как режим короткого замыкания – это состояние двухполюсника, при котором его выводы соединены проводником, на котором сопротивление близкое к нулевому. То есть по-другому, они соединены коротким соединением.

Опасность короткого замыкания.

Для электрических приборов и устройств короткое замыкание может быть очень опасным, оно может привести к катастрофическим последствиям. Также короткое замыкание опасно для людей.

ВложениеРазмер
1.jpg78.67 КБ
2.jpg4.85 КБ
3.jpg10.29 КБ
4.jpg12.79 КБ
5.jpg96.84 КБ

44kw.com

Что такое короткое замыкание? — Онлайн-журнал «Толковый электрик»

Каждый день, будь то дома или на работе мы замыкаем электрическую цепь, и ничего взрывоопасного не происходит. Замыкая цепь с помощью штепсельной вилки электроприбора,  электроэнергия превращается:

  • — в механическую энергию — двигатели насосов, пылесосов и различных электрических приспособлений.
  • — в тепловую энергию — горячий воздух фена, кипяток  электрического чайника, тепловое излучение электрического конвектора.

Это хорошее замыкание, назовем ее условно в противопоставлении короткому, “длинное” замыкание электрической цепи.

Короткое замыкание имеет отрицательный результат, то есть, энергия  позиционирует себя в виде искр, хлопка, часто возгорание проводки и легко возгораемых материалов — пожар.

Что же такое короткое замыкание?

Пример: Локомотив должен доставить груз, допустим из города Нижний Новгород в такой  мегаполис  как Москва. Путь состава должен быть длинным.  Локомотив, таща за собой 50 вагонов угля, набирает большую скорость. Но вдруг, в городе Владимир диспетчер совершает роковую ошибку, переключив стрелку на путь, где находится другой состав — аварии не миновать.

Состав набравший большую скорость быстро не остановить. Наглядный пример может показаться примитивным, но хочется показать принцип лежащий в основе – это сила, мощь, использованная не по назначению, несущая разрушение. Путь следования локомотива с множеством вагонов оказался коротким, не завершенным, не достиг цели.

Именно СИЛА тока производит разрушение, при коротком замыкании ток увеличивается в 20 раз, количество тепла возрастает примерно в 400 раз.

Вот еще одно яркое объяснение, что такое короткое замыкание.

Известно, что неисправная электропроводка приводит к короткому замыканию, от него чаще всего и возникает возгорание. Об этом частенько упоминается в пожарных отчетах. Что же такое короткое замыкание, чем оно опасно?

В нормальном режиме работы ток в проводке между фазным и нулевым проводами протекает через нагрузку, которая этот ток ограничивает на безопасном для проводки уровне. При разрушении изоляции ток протекает, минуя нагрузку, сразу между проводами. Такой контакт, называется коротким, поскольку происходит помимо электроприбора.

Вспомним закон Ома: I = U/R, что словами, обычно, произносится так: «Ток в цепи прямо пропорционален напряжению, и обратно пропорционален СОПРОТИВЛЕНИЮ». Именно на СОПРОТИВЛЕНИЕ здесь и стоит обратить внимание.

Сопротивление ТПЖ электропроводки, как правило, невелико, поэтому им можно пренебречь, считать его равным нулю. Согласно законам математики деление на ноль невозможно, а результат будет стремиться к бесконечности. В случае короткого замыкания к этой самой бесконечности будет стремиться ток в цепи.

Конечно, это не совсем так, провода имеют какое-то конечное сопротивление, поэтому до бесконечности ток, конечно же, не дойдет, но будет достаточной силы, чтобы произвести разрушительное действие, достаточно мощный взрыв. Возникает вольтова дуга, температура которой достигает 5000 градусов по Цельсию.

Выделеный текст с сайта электрик инфо

Причины короткого замыкания

  • Ошибки персонала обслуживающего электрические сети.
  • Из-за износа (устаревшей) электропроводки.
  • Неправильный монтаж электропроводки.
  • Плохой контакт в соединениях проводки и электроприборов
  • Из-за перегрузки электрической цепи.
  • Может возникнуть по причине механического повреждения проводов.
  • КЗ могут спровоцировать грызуны.

Как не допустить короткое замыкание?

Для предупреждения короткого замыкания необходимо.

  •  Грамотно монтировать и эксплуатировать электроустановки.
  • Подбирать электропроводку в соответствии с величиной тока.
  • Регулярно проводить плановые осмотры и измерения сопротивления изоляции;
  • Правильно выбирать автоматику защиты, которые предназначены отключать поврежденный участок.
  • Прежде чем производить работы с проводкой ее необходимо обесточить.

Польза короткого замыкания

На основе короткого замыкания зародилась дуговая сварка, которая используется на производстве. Точка контакта стержня и металлическая поверхность нагревается до температуры плавления, металлическая конструкция соединяется в единое целое. Например, современные кузова автомобилей скреплены именно посредством короткого замыкания  –  дуговой сварки.

Как мы увидели, короткое замыкание может приносить разрушения, если сила тока используется не по назначению. Если правильно управлять энергией, можно достичь отличных технических достижений.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Что такое замыкание — Всё о электрике в доме

Что такое короткое замыкание в электрической цепи?

December 1, 2012

Любой человек, чья работа связана с обслуживанием электротехники, очень хорошо знает о тех неприятностях, которые таит в себе короткое замыкание (к.з.). Иногда считается, что оно представляет собой повреждение. Это не так. Короткое замыкание – это процесс, или, если угодно, аварийный режим работы какого-либо участка электроустановки. А вот последствия его действительно приводят к повреждениям. Общепринятое определение гласит: «Короткое замыкание – это непосредственное соединение двух или более точек электрической цепи, обладающих различным потенциалом. Является ненормальным (непредусмотренным) режимом работы».

Чтобы понять, что именно происходит в цепи в тот момент, когда там возникает короткое замыкание, необходимо вспомнить принципы функционирования элементов контура. Представим простейшую цепь, состоящую из источника питания, двух проводников и нагрузки (например, лампочки). В обычных условиях в проводнике существует направленное движение заряженных элементарных частиц, обусловленное постоянным воздействием электродвижущей силы источника. Они перемещаются от одного полюса источника к другому через два участка провода и лампу. Соответственно, лампа излучает свет, так как частицы совершают в ней определенную работу.

При переменном токе направление движения постоянно изменяется, но в данном случае это не принципиально. Количество электронов, проходящих по определенному участку цепи за единицу времени, ограничивается сопротивлением лампы, проводников, источника ЭДС. Другими словами, ток не растет бесконечно, а соответствует установившемуся режиму.

Но вот по какой-либо причине повреждается изоляция на участке цепи. К примеру, лампу залило водой. В этом случае ее электрическое сопротивление уменьшается. В результате текущий по контуру ток ограничивается суммарным сопротивлением источника питания, проводов и водного «перешейка» на лампе. Обычно эта сумма настолько ничтожна, что в расчетах не учитывается (исключение составляют специализированные вычисления).

Итогом является практически бесконечный рост тока, определяемого по классическому закону Ома. В данном случае часто упоминают мощность короткого замыкания. Она определяется предельным значением электрического тока, который способен выдать источник питания до выхода из строя. Кстати, именно поэтому запрещается соединять проводком (закорачивать) противоположные контакты батареек.

Хотя в примере мы рассматриваем устранение из цепи сопротивления лампы вследствие попадания на нее воды, причин короткого замыкания множество. К примеру, если говорить об этой же схеме, то к.з. также может возникнуть, если будет нарушена изоляция хотя бы одного провода и он соприкоснется с землей. В этом случае ток от источника питания последует по пути наименьшего сопротивления, то есть в землю, обладающую огромной емкостью. Повреждение изоляции сразу двух проводов и их соприкосновение приведет к тому же самому результату.

Вышесказанное можно обобщить: к.з могут быть с землей и без нее. На происходящие процессы это не влияет.

О каких же повреждениях шла речь в начале статьи? Как известно, чем выше значение тока, протекающего по участкам цепи, тем больше их нагрев. При достаточной мощности источника при к.з. некоторые участки цепи попросту выгорают, превращаясь в медную пыль (для медных элементов).

Защита от короткого замыкания довольно проста и эффективна. Сообщения о разрушениях из-за замыкания возникают, прежде всего, по причине неправильно подобранных параметров аппаратов защиты, неверной селективности. Если речь идет о бытовой цепи 220 В, то применяют автоматические выключатели. В них при чрезмерном возрастании тока электромагнитный расцепитель, находящийся внутри, разрывает цепь.

Как оставаться в форме во время отпуска: 14 советов от диетологов Многие из нас с усердием готовятся к пляжному сезону. Но, к сожалению, наслаждаясь заслуженным отпуском, так легко растерять физическую форму. Однако.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Автор: admin Рубрика: Разные статьи 7 комментариев

Короткое замыкание. Что это такое, и какие замыкания бывают

Всем привет. Я очень рад, что вы зашли на мой сайт. И сегодня, мы с вами, поговорим о том, что такое короткое замыкание и какие замыкания бывают.

Короткое замыкание – это соединение (соприкосновение) двух или нескольких точек (проводников) электрической цепи с разными потенциальными значениями.

Разные потенциалы – это когда фаза и ноль в сети переменного тока, или плюс и минус в сети постоянного тока.

Теперь давайте рассмотрим, какие бывают виды короткого замыкания.

В однофазной сети может быть только два вида короткого замыкания:

1. фаза и ноль – это вид замыкания очень часто бывает в простых бытовых условиях. К примеру с наступление зимы становится холодно, и многие люди пытаются согреться с помощью электрических обогревателей.

Но мало кто обращает внимание на розетки, в которые включают эти самые обогреватели. Очень часто бывает, что розетки не рассчитаны на токи, которые потребляют обогреватели, или же часто в розетках может быть плохой контакт.

Из-за этого розетки и вилочки начинают греться. В следствии длительных нагревов разрушается изоляция проводов. И в один прекрасный момент два, уже оголевших, проводника могут соприкоснуться, и получится короткое замыкание.

2. фаза и заземление – это когда фазный провод, каким-то образом начинает контактировать с заземлённым корпусом любого электрического оборудования. Будь то электрический водонагреватель, светильник, станок и так далее.

Бывает ещё такое, что корпус может быть занулённым, тогда такое замыкание можно отнести к первому случаю.

А вот в трёх фазной сети ситуаций, при которых возникает короткое замыкание, может быть намного больше:

1. однофазное замыкание – фаза и ноль. Этот вид я уже описывал выше, так что переходим к следующему.

2. двухфазное – это когда соединились между собой две фазы. Часто случается на воздушных линиях электропередач. Такое явление, наверное, видел каждый человек в своей жизни. Когда на улице сильный ветер и начинает расшатывать провода, и получает не большой салют. На промышленных предприятиях такое замыкание часто случается в силовых цепях.

3. двухфазное и земля – такое, конечно, реже бывает, но всё равно случается. Пример, когда две фазы могут соединиться между собой, и одновременно контактировать ещё и с землёй.

4. трёхфазное – это когда все три фазы каким-то образом замкнулись между собой. Такое замыкание получится при падении или прикосновении, какого-то токопроводящего предмета ко всем трём фазам одновременно.

Какие могут быть последствия от токов короткого замыкания.

При коротком замыкании мгновенно возрастает ток, что приводит сильному нагреву и расплавлению металлов. Брызги этого металла разлетаются во все стороны, и всё это сопровождается яркой вспышкой и огнём. Что легко может привести к пожару и к очень серьёзным последствиям.

В обычных домашних условиях, если не правильно подобрать защиту от короткого замыкания, то реально можно потерять очень многое. Начиная от жилища и мебели, и заканчиваю своей и жизнью людей живущих с вами под одной крышей.

На предприятиях токи короткого замыкания могут привести к аварийным ситуациям, повреждению оборудования, ну и от этого так же могут пострадать люди. Но на предприятиях обычно используют несколько защит сразу, что практически исключает возникновению коротких замыканий.

Вот и всё что хотел сказать. Если у вас есть какие-то вопросы, то задавайте их в комментариях. Если статья была вам полезной, то поделитесь нею со своими друзьями в социальных сетях и подписывайтесь на обновления. До новых встреч.

С уважением Александр!

Читайте также статьи:

Хочешь получать статьи этого блога на почту?

Всем привет. Я очень рад, что вы зашли на мой сайт. И сегодня, мы с вами, поговорим о том, что такое короткое замыкание и какие замыкания бывают. Короткое замыкание – это соединение (соприкосновение) двух или нескольких точек (проводников) электрической цепи с разными потенциальными значениями. Разные потенциалы – это когда фаза и ноль в сети переменного […]

Что такое короткое замыкание?

Короткое замыкание (КЗ) – электросоединение двух точек в электрической цепи, у которых разные значения потенциалов, сразу же после возникновения нарушает нормальную работу цепи. Короткое замыкание может произойти из-за нарушения непосредственной изоляции токоведущих элементов цепи либо из-за механического соприкосновения друг с другом неизолированных элементов.

Основные виды коротких замыканий:

В электромашинах могут происходить следующие короткие замыкания:

  • Замыкание обмотки на металлическом корпусе.
  • Замыкание между витками обмоток на статоре или роторе, также между собой могут замыкаться витки обмотки трансформатора.

В трехфазных электросетях могут происходить следующие виды коротких замыканий:

  • Однофазное замыкание (фаза замыкается на нейтральный провод либо на землю).
  • Двухфазное замыкание (две фазы замыкаются между собой).
  • Двухфазное замыкание на землю (две фазы замыкаются между собой и землей, одновременно).
  • Трехфазное замыкание (три фазы замыкаются между собой одновременно).

Основные причины в связи, с которыми может возникнуть короткое замыкание:

Главной причиной из-за которой может произойти КЗ является нарушение изоляций электрического оборудования.

Нарушения изоляции вызываются:

  1. Ударами молний.
  2. Временным старением изоляций.
  3. Плохим уходом за электрическим оборудованием.
  4. Механическими повреждениями изоляций.

Также действия неквалифицированного обслуживающего персонала, могут привести к повреждениям в электрочасти электрического оборудования.

Последствия коротких замыканий (КЗ).

При возникновении КЗ в системах электроснабжения, их сопротивление значительно уменьшается. И такое уменьшение сопротивления приводит к увеличению тока в ветвях, что вызывает понижение напряжений в некоторых точках систем электроснабжения.

В зависимости от места, где возникло короткое замыкание и от его продолжительности, последствия могут быть местного характера либо отразиться на всей системе электроснабжения в целом.

Большое снижение напряжений происходит только возле непосредственного места короткого замыкания, в других точках системы электрического снабжения оно практически всегда менее заметно. Получается, что опасные последствия КЗ проявятся лишь в самых близких к месту происшествия частях системы.

Ток короткого замыкания можно назвать малым, если сравнивать его с номинальным электротоком на генераторах, который в несколько раз превышает ток на ветвях, где случилось короткое замыкание. Поэтому, даже если короткое замыкание было не длительным, оно все равно вызовет дополнительный нагрев на токоведущих элементах и проводниках выше допустимой нормы.

Электрические токи коротких замыканий вызывают на проводниках огромные механические усилия, которые в самом начале КР особенно велики, именно в начале ток достигает своего максимального значения. Короткие замыкания могут привести к механическим разрушениям систем.

Сильное снижение напряжений при КЗ чаще всего сказывается на работе потребителей. В самую первую очередь это касается электродвигателей, ведь даже при кратковременном понижении напряжений они останавливаются. Остановка двигателей негативно сказывается на работе всего предприятия, так как для их починки и запуска нужно немалое время.

При коротких замыканиях, возникают неуравновешенные системы токов, которые могут создавать магнитные потоки. Которых будет достаточно для вызова в соседних электросетях ЭДС, которые будут опасны для аппаратуры цепей и обслуживающего персонала.

Получается, можно выделить следующие основные последствия от коротких замыканий:

  • Термические и механические повреждения электрического оборудования.
  • Возможны возгорания в электрических установках.
  • Понижение уровня напряжения в электросети, которое приводит к снижению вращающего момента электрических двигателей, понижению производительности, а иногда даже к их остановке и поломке.
  • Выпадение из синхронизма некоторых электростанций, генераторов, частей электросистемы, что приводит к возникновению аварий и чрезвычайных ситуаций.
  • Непосредственное электромагнитное влияние на различные коммуникации и линии связи.

Методы защиты от коротких замыканий:

Меры по ограничению тока КЗ:

  • Устанавливают электрические реакторы, которые должны ограничивать подачу электротока.
  • Используют распараллеливание электроцепей, то есть отключают шиносоединительные и секционные выключатели.
  • Применяют отключающее оборудование – автоматические выключатели и плавкие предохранители.
  • Применяют различные понижающие трансформаторы, в которых используется расщепленная обмотка низкого напряжения.

Используют различные устройства релейной защиты, чтобы отключать поврежденные участки электрических цепей.

Также в электротехнике существует такое понятие, как режим короткого замыкания – это состояние двухполюсника, при котором его выводы соединены проводником, на котором сопротивление близкое к нулевому. То есть по-другому, они соединены коротким соединением.

Опасность короткого замыкания.

Для электрических приборов и устройств короткое замыкание может быть очень опасным, оно может привести к катастрофическим последствиям. Также короткое замыкание опасно для людей.

Источники: http://fb.ru/article/44413/chto-takoe-korotkoe-zamyikanie-v-elektricheskoy-tsepi, http://fazanet.ru/korotkoe-zamykanie.html, http://44kw.com/blogs/school/1840-chto-takoe-korotkoe-zamykanie

electricremont.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
